分類
參數
數值
基本參數
工作電壓
DC5～24 V，推薦使用12V 1A
尺寸

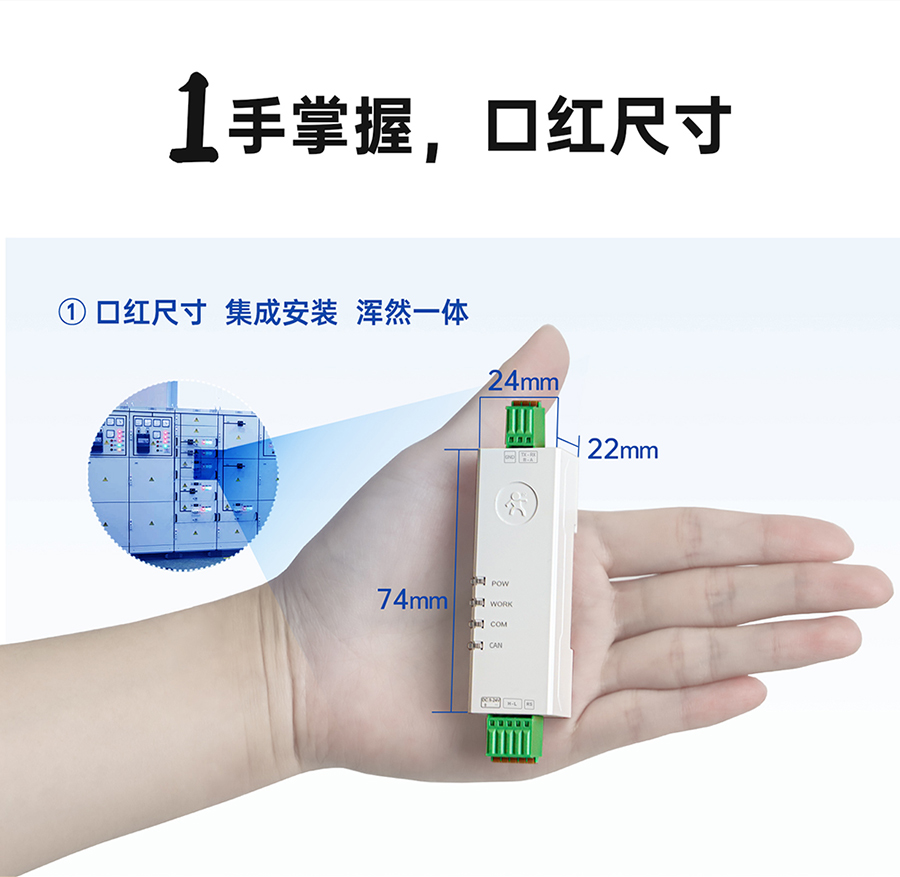

74*24*22mm（長* 寬* 高，不含端子）

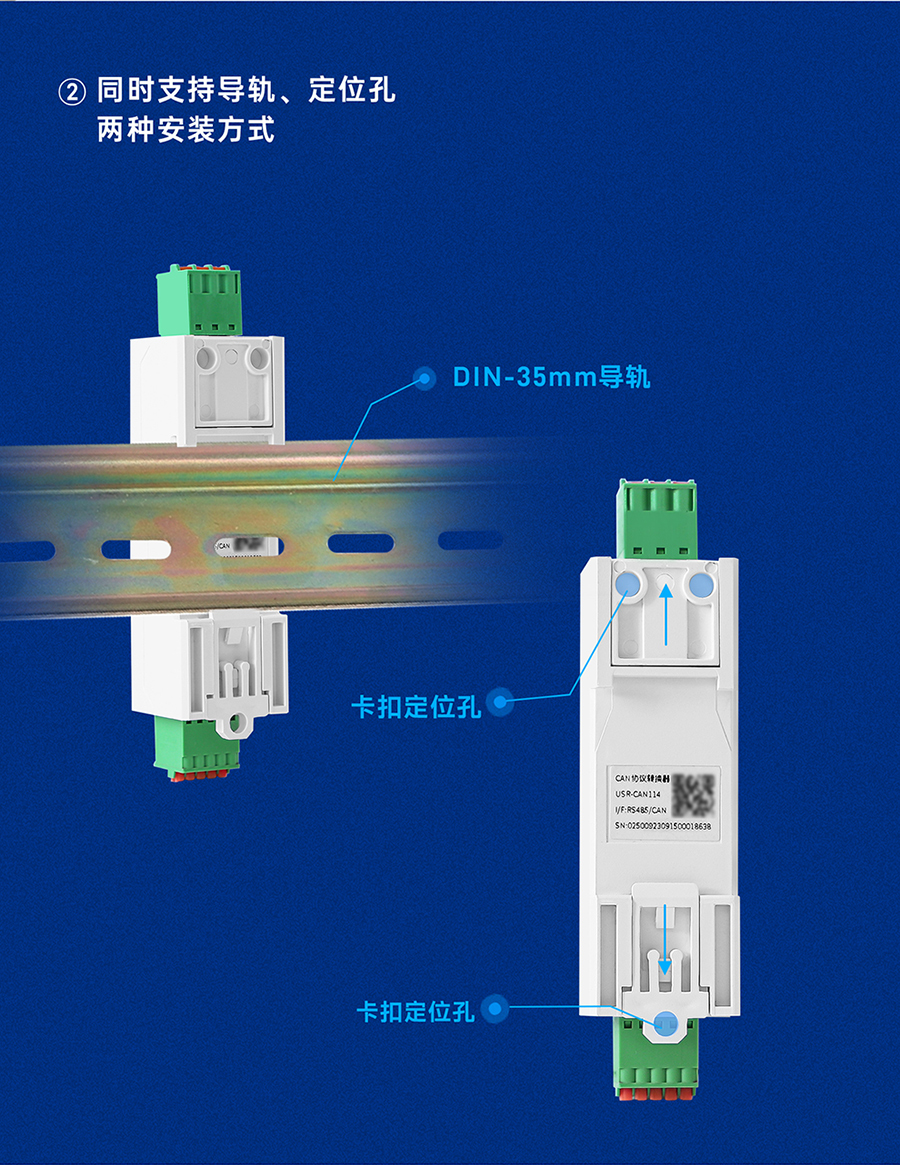

安裝方式
導軌式安裝
Reload按鍵
長按可恢復出廠設置

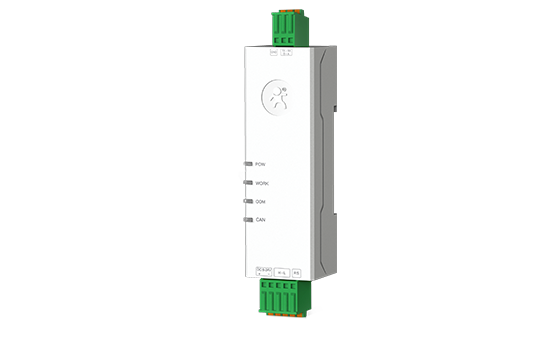

指示燈
POWER、WORK、COM、CAN
接口參數
CAN口規格

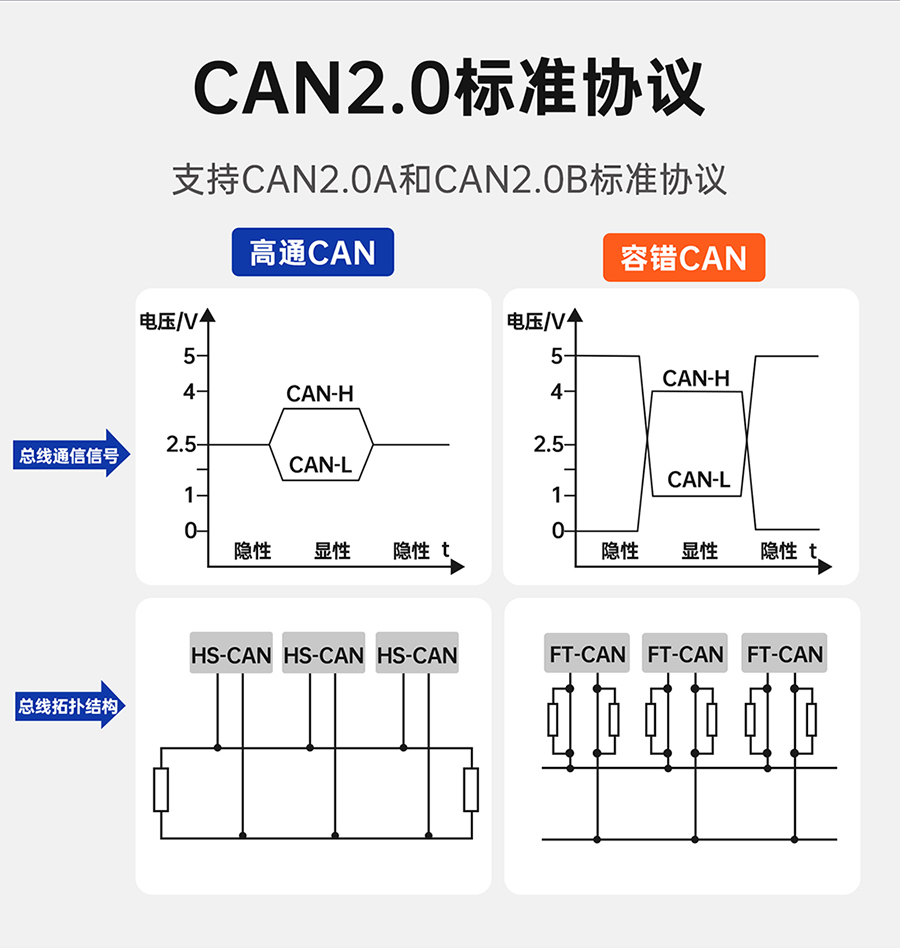

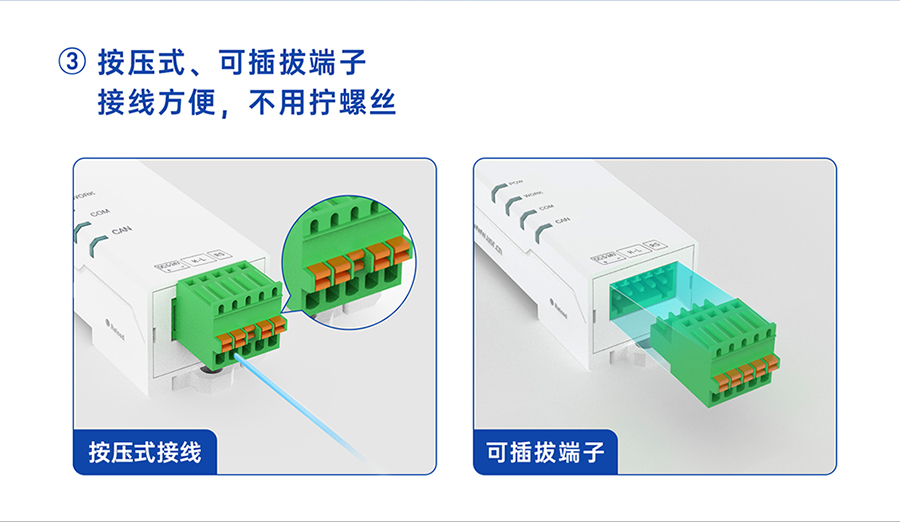

1路CAN口，支持標準CAN2.0A/B，按壓端子接線
CAN口波特率
5kbps~1000K bps,支持自定義
終端電阻
內置CAN總線120Ω終端電阻
串口規格
USR-CAN114：1路串口（RS485），按壓端子接線
USR-CAN112：1路串口（RS232），按壓端子接線

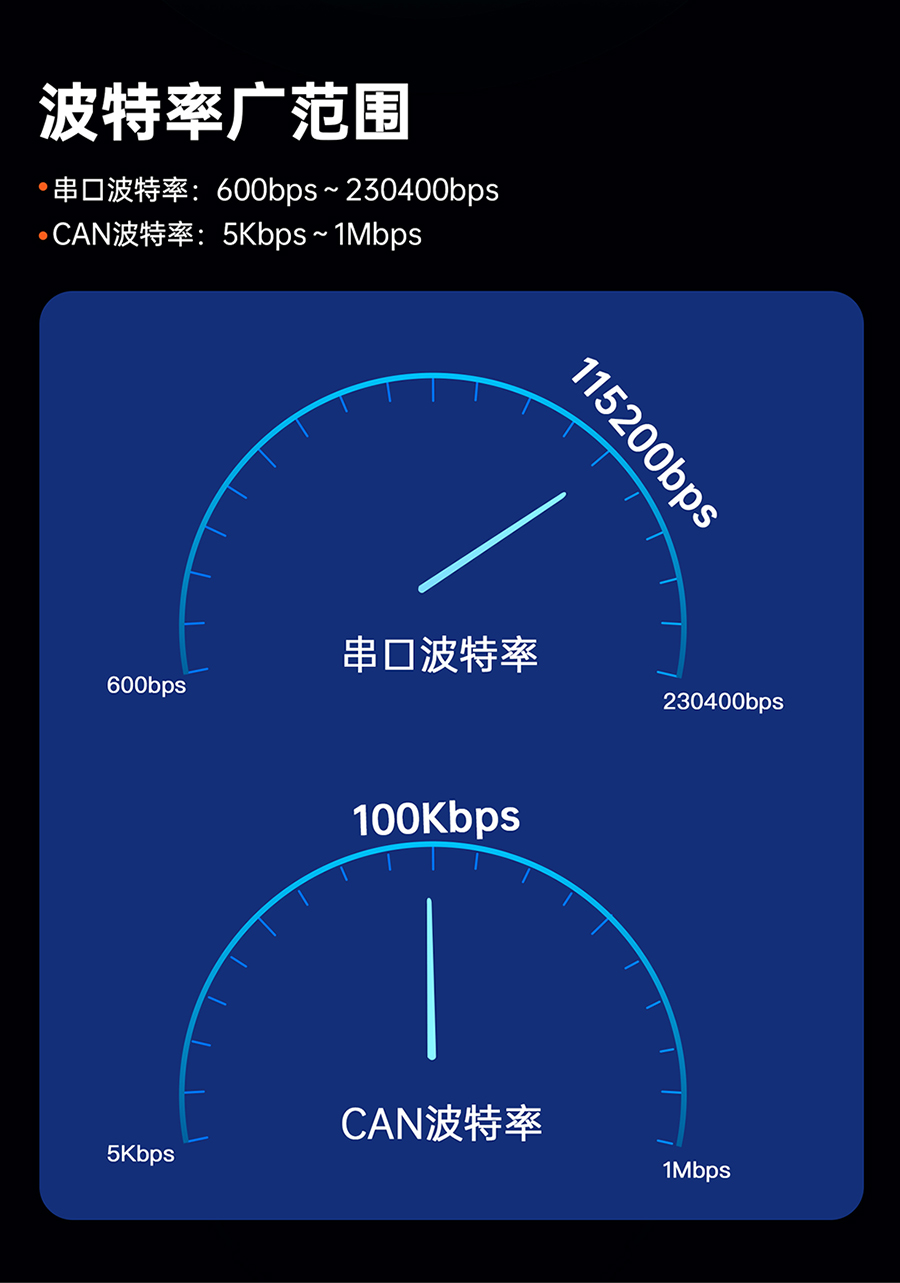

串口波特率
600-230.4K（bps）
數據位
7、8
停止位
1、2
校驗位
數據位為7位時，支持Odd、Even、Mark、Space；
數據位為8位時，支持None、Odd、Even
工作環境
工作溫度
-40~85℃
儲存溫度
-40~105℃
工作濕度
5%～95% RH(無凝露)
存儲濕度
軟件功能
轉換模式

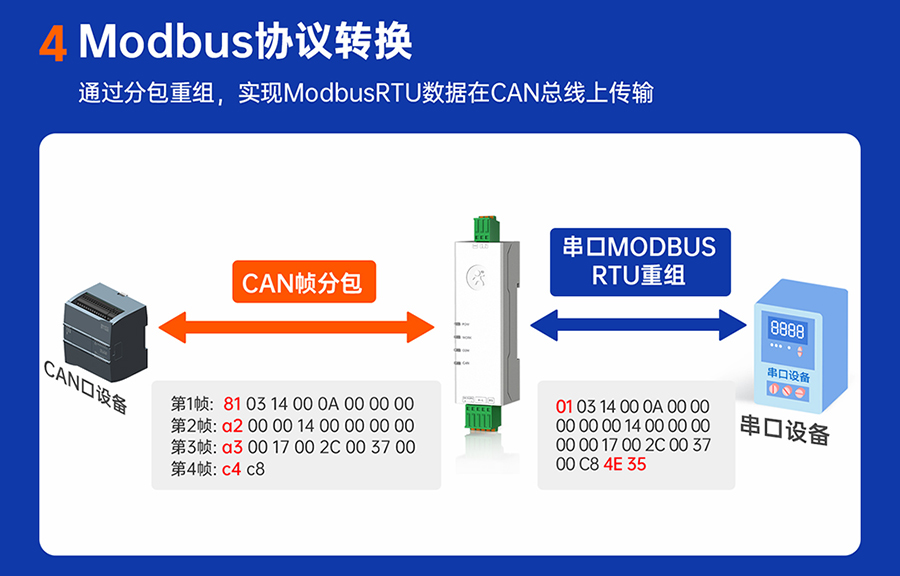

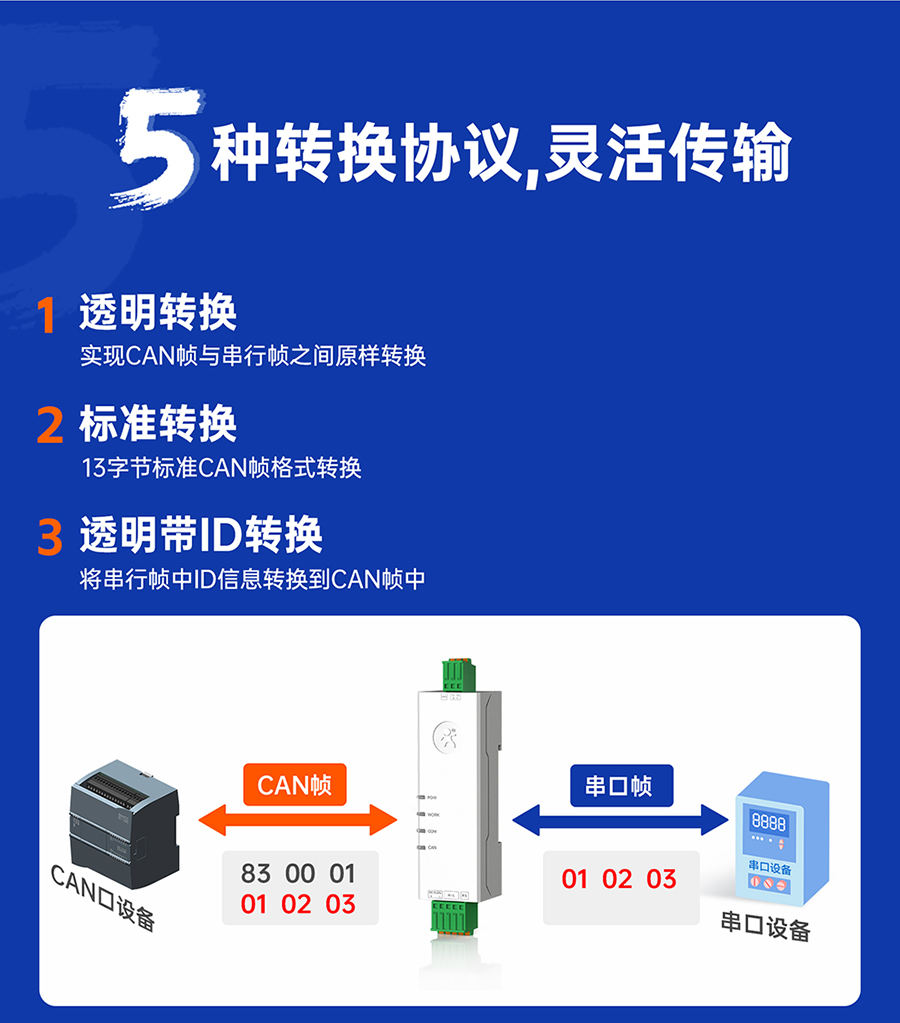

透明轉換、透明帶ID轉換、標準轉換、modbus轉換、自定義幀頭幀尾轉換
CAN ID
支持標準幀、遠程幀
幀ID過濾
支持僅標準幀、僅遠程幀、自定義輸入幀ID（最多14組）
串口分包長度
支持自定義分包長度
轉換方向

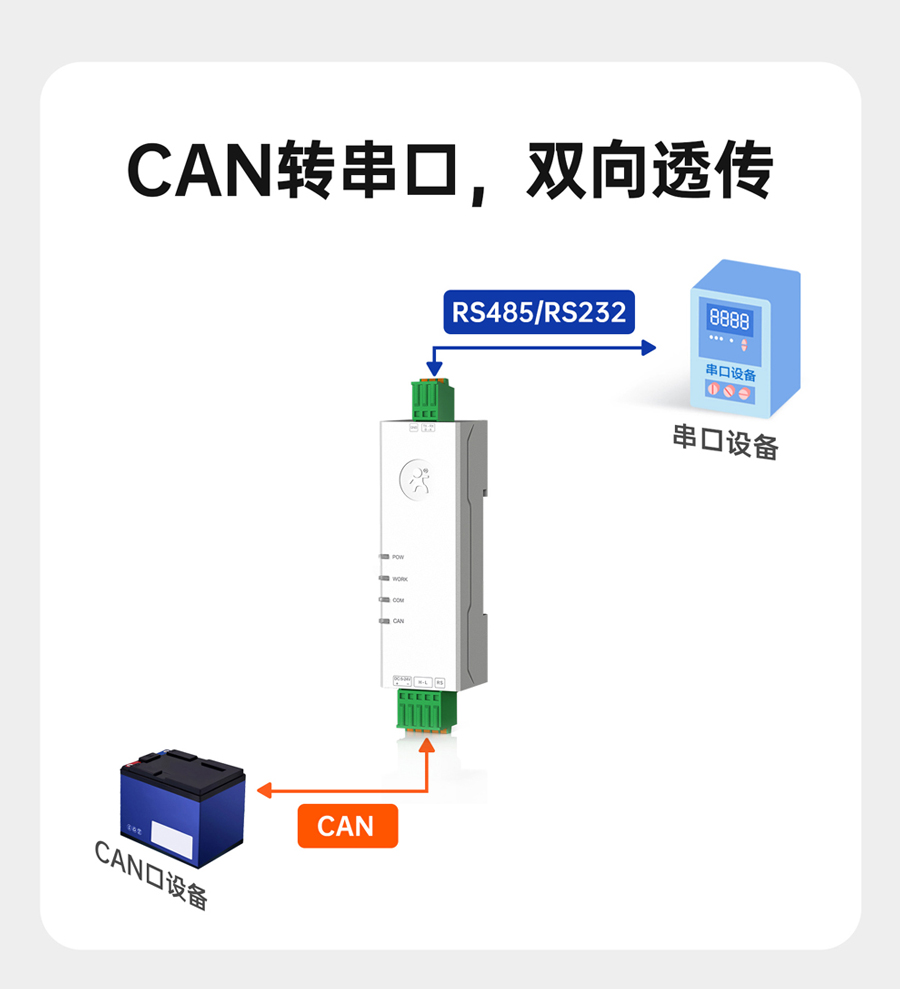

支持雙向轉換、僅串口轉CAN、僅CAN轉串口
固件升級
支持上位機進行固件升級
參數配置
AT指令、上位機軟件配置
防護參數
靜電防護
空氣放電8kV
電快速脈沖群
電源回路2kV；串口CAN口回路1kV
浪涌干擾度測試
電源回路1kV；CAN口回路2kV
