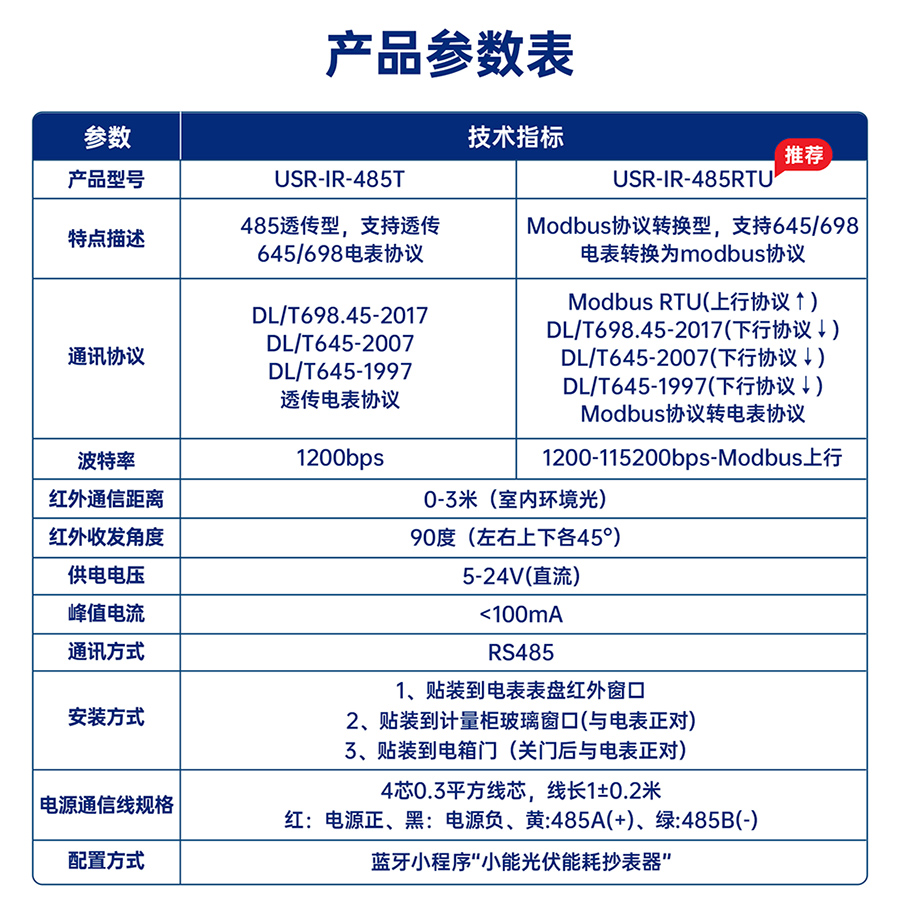

產品規格表
參數
技術指標

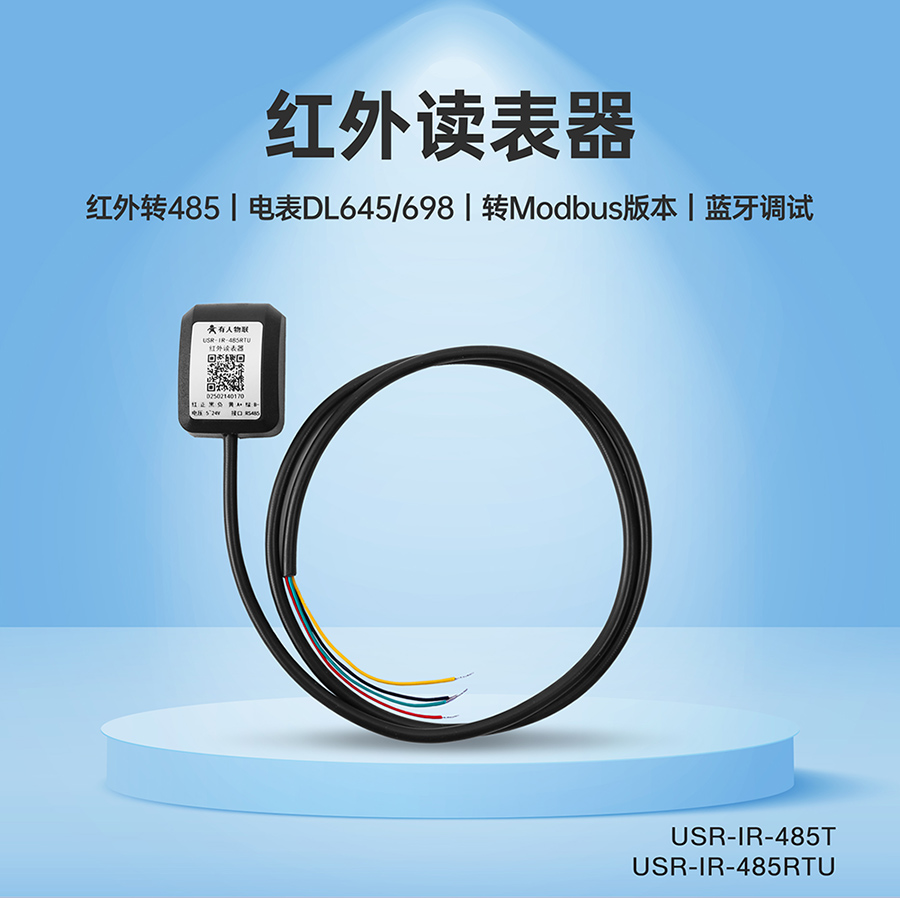

產品型號
USR-IR-485T
USR-IR-485RTU
特點描述

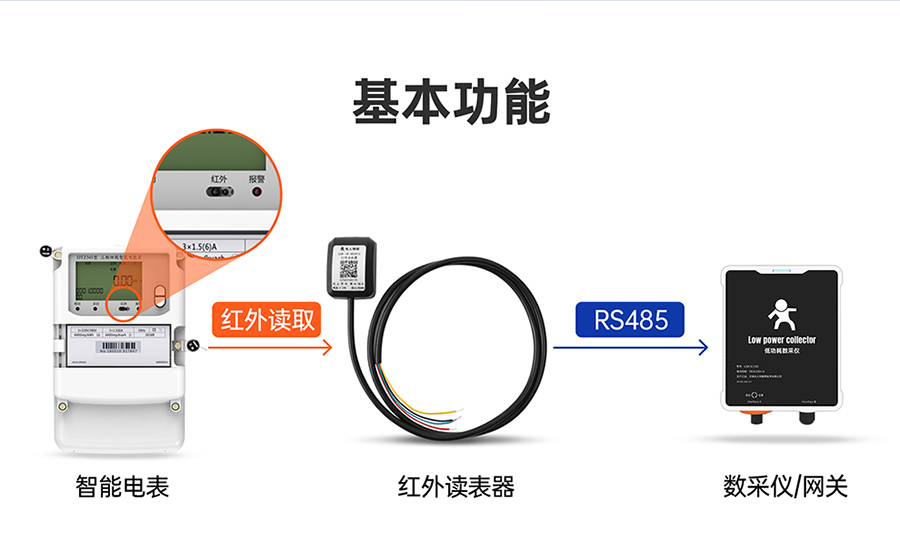

485透傳型，支持透傳645/698電表協議
modbus協議轉換型，支持645/698電表轉換為modbus協議

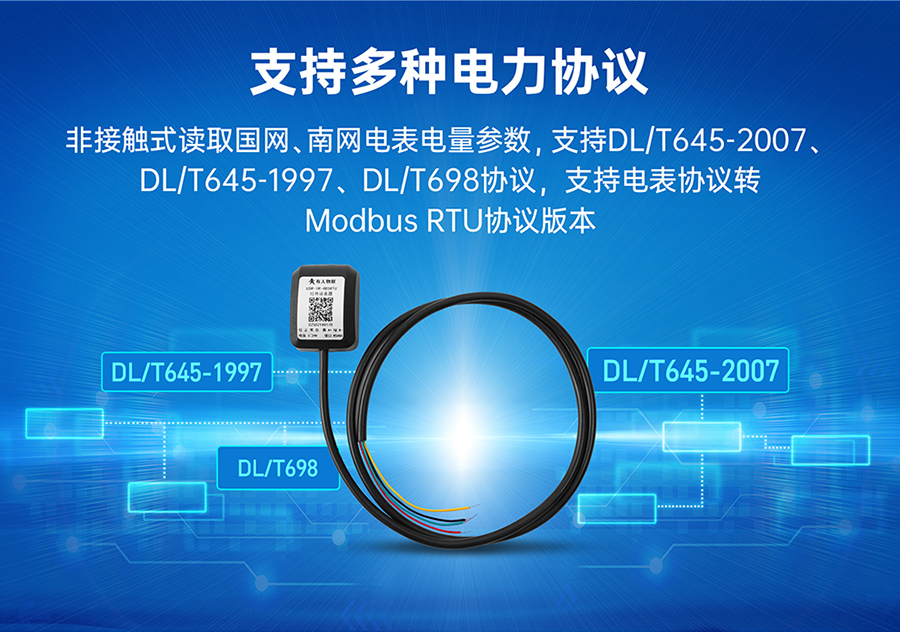

通訊協議
DL/T698.45-2017
DL/T645-2007
DL/T645-1997
透傳電表協議
Modbus RTU(上行協議↑)
DL/T698.45-2017(下行協議↓)
DL/T645-2007(下行協議↓)
DL/T645-1997(下行協議↓)
Modbus協議轉電表協議
波特率
1200bps
1200-115200bps-Modbus上行
紅外通信距離
0-3米（室內環境光）
紅外收發角度
90度（左右上下各45°）
供電電壓
5-24V(直流)
峰值電流
<100mA
通訊方式
RS485

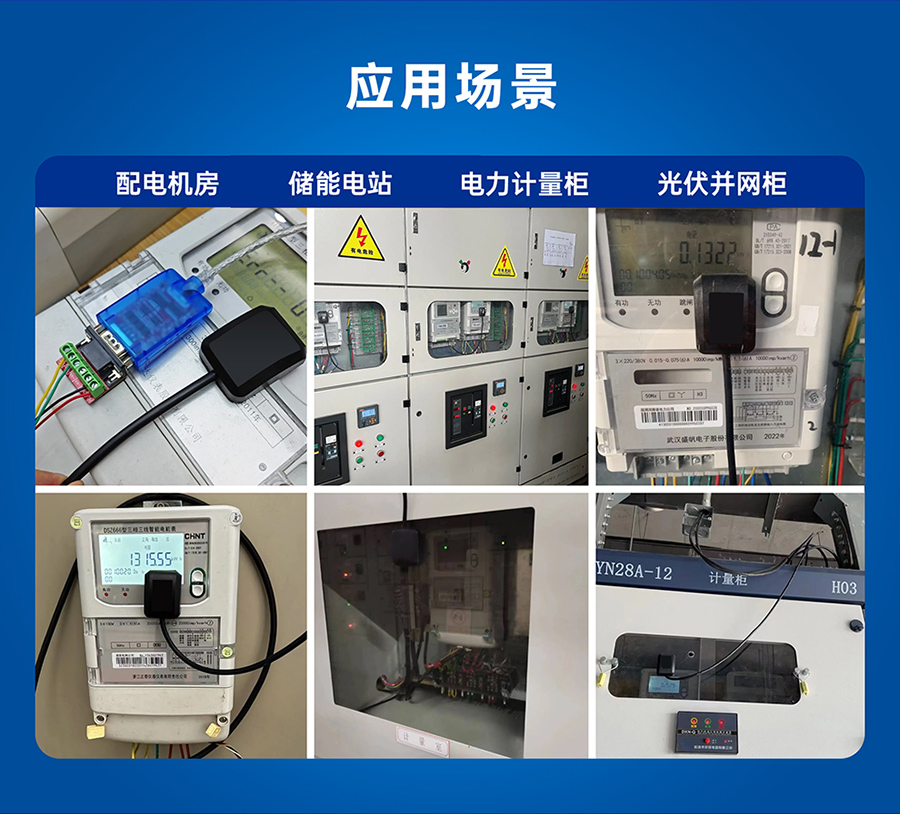

安裝方式

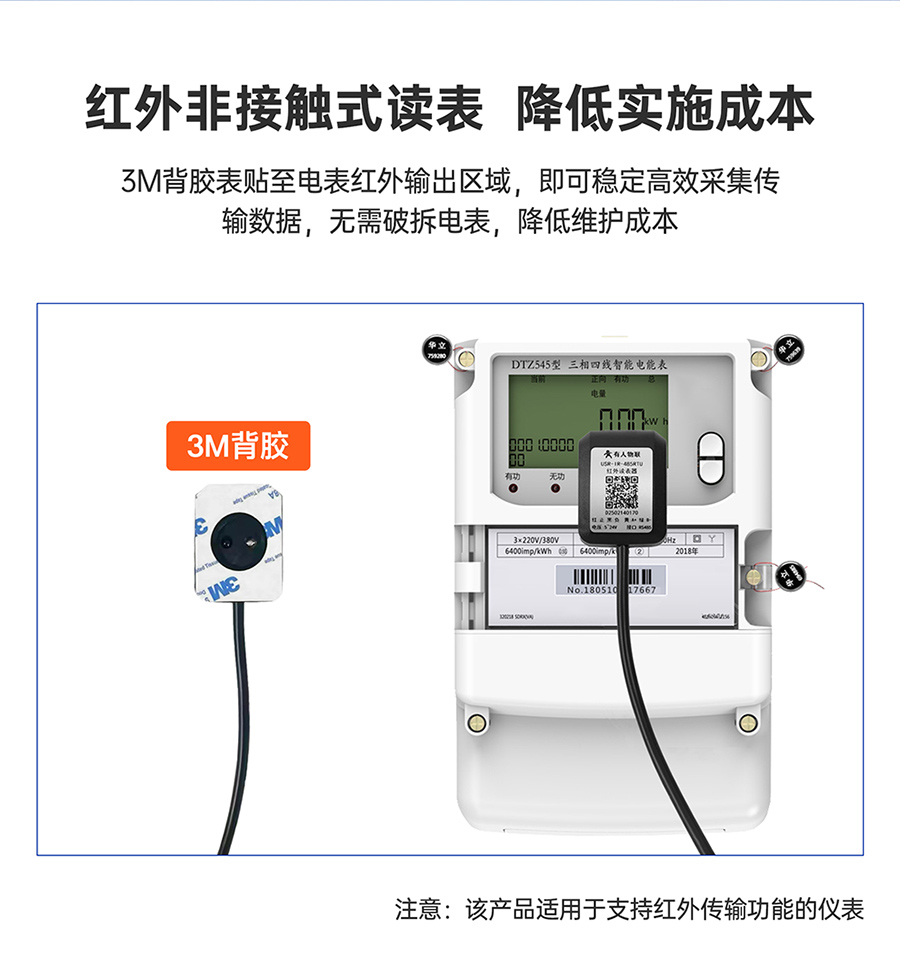

1、貼裝到電表表盤紅外窗口
2、貼裝到計量柜玻璃窗口(與電表正對)
3、貼裝到電箱門（關門后與電表正對）

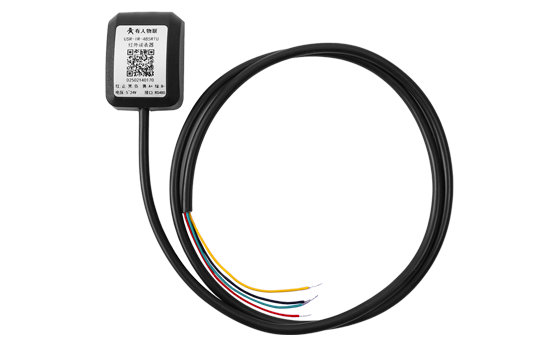

電源通信線規格
4芯0.3平方線芯，線長1±0.2米

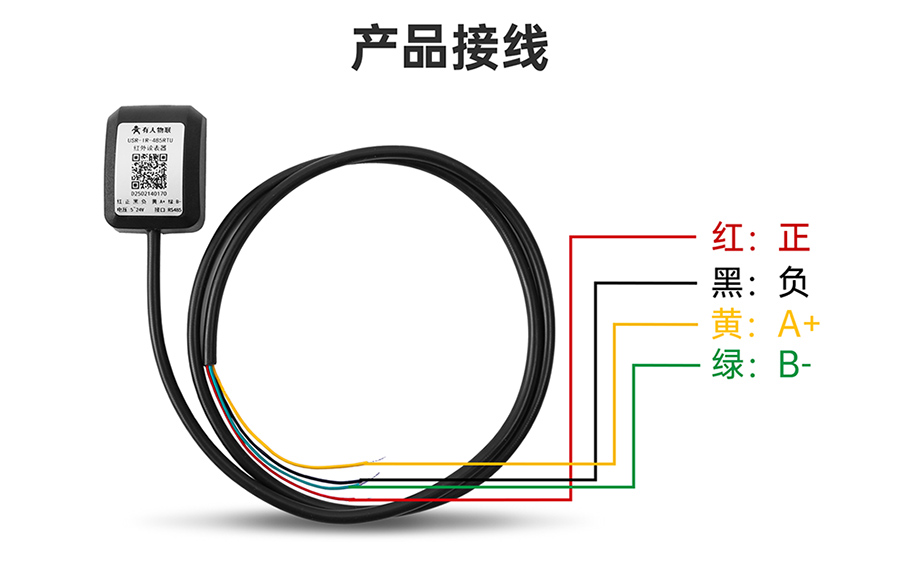

紅：電源正、黑：電源負、黃:485A(+)、綠:485B(-)
配置方式
藍牙小程序“小能光伏能耗抄表器”
