無線網橋硬件規格
|
|

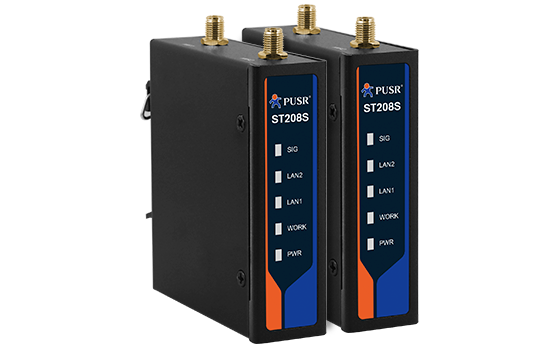

產品型號
|
2.4GHZ 電梯監控網橋：ST208E
|
2.4GHZ PLC通信網橋：ST208S
|
5.8GHZ PLC通信網橋：ST508S
|
|
安裝方式
|
抱桿/定位孔
|
導軌/掛耳
|
導軌/掛耳
|
|

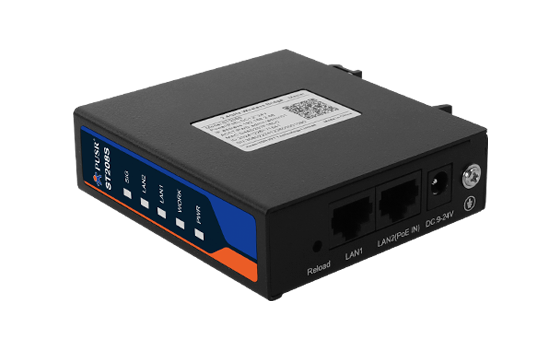

端口
|
1個 10/100Mbps 自適應MDI/MDIX RJ45 接口類型（LAN1）
1個 10/100Mbps 自適應MDI/MDIX RJ45 接口類型（LAN2（支持Passive PoE輸入））
1個 DC電源插座端口
|
1個 10/100Mbps 自適應MDI/MDIX RJ45 接口類型（支持Passive PoE輸入）
|
|
——
|

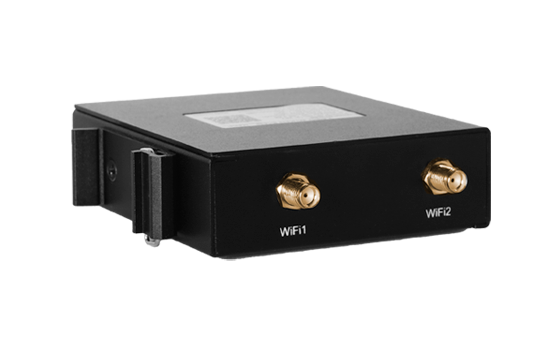

2個SMA-K 天線接口（外螺內孔）
|
2個SMA-K 天線接口（外螺內針）
|
|
無線標準
|
IEEE 802.11 b/g/n
|
IEEE802.11n/a，iPoll(基于TDMA私有協議)
|
|
無線理論速率
|
300Mbps 注：無線受環境影響，以實測為準
|
300Mbps 注：無線受環境影響，以實測為準
|
|
發射功率
|
20dBm
|
29dBm（取決于國家）
|
|
天線覆蓋角度
|
水平60° 垂直30°
|
默認配全向天線
|
標配3dBi全向棒狀天線
|
|
實測無線傳輸距離
|
1000米 注：受環境影響，實測為準
|
500米 注：受環境影響，實測為準
|
500米 注：受環境影響，實測為準
|
|
實測有線傳輸距離
|
100米 注：傳輸距離和網線質量有關，實測為準
|
|
供電方式
|
支持9-24V DC/Passive PoE供電輸入
|
支持12–24V Passive PoE 供電輸入
|
|

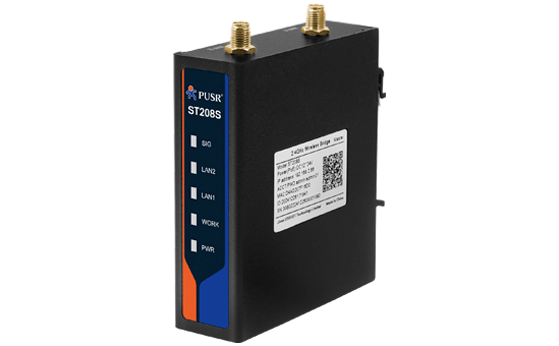

指示燈
|
POW、WORK、LAN1、LAN2、SIG
|
PWR、LAN、SIG1、SIG2、SIG3
|
|
裸機尺寸
|
140.7*77.39*53mm
|
85*76*25mm
|
85*76*25mm
|
|
外殼
|
防水外殼IP64防護
|
鈑金外殼IP30防護
|
鈑金外殼IP30防護
|
|
使用環境
|
工作溫度：-40℃~70℃；工作濕度：10%~95%RH（無凝結）
存儲溫度：-40℃~85℃；存儲濕度：5%~95%RH（無凝結）
|
工作溫度：-40℃ ~+70℃；工作濕度 0%~90%（無凝結）
存儲溫度：-40℃～+70℃；
|
|
功耗
|
DC:平均0.3A@12V 最大0.4A@12V
POE：平均0.4A@12V 最大0.55A@12V
|
最大功耗：4.5W
|
|
按鍵
|
1個Reload按鍵，長按5~15s，松開恢復出廠配置。
|
|
重量
|
＜160g
|
＜230g
|
350g
|
