USR-G780s MQTT模式連接阿里云示例
備注：USR-G780s含有人公司內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）
連接阿里云，需要USR-G780s聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-G780s 設置軟件：http://www.bbxnc.com/Download/1269.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-G780s 產品 1臺
12V電源適配器 1個
USB-RS232或USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G780s 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

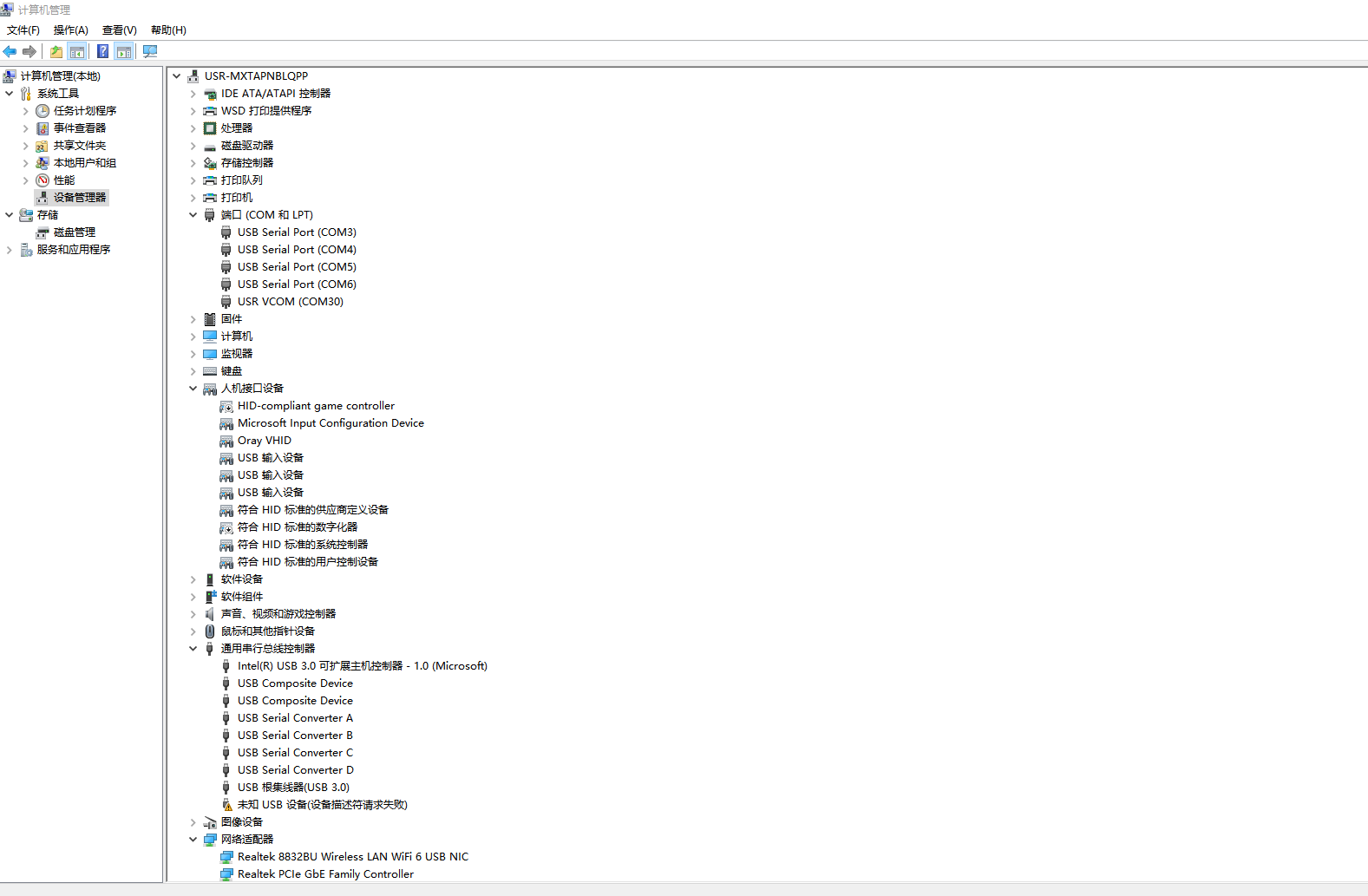

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM4。
三、阿里云設置
1、登陸阿里云平臺，找到物聯網平臺，這里用的連接公共實例

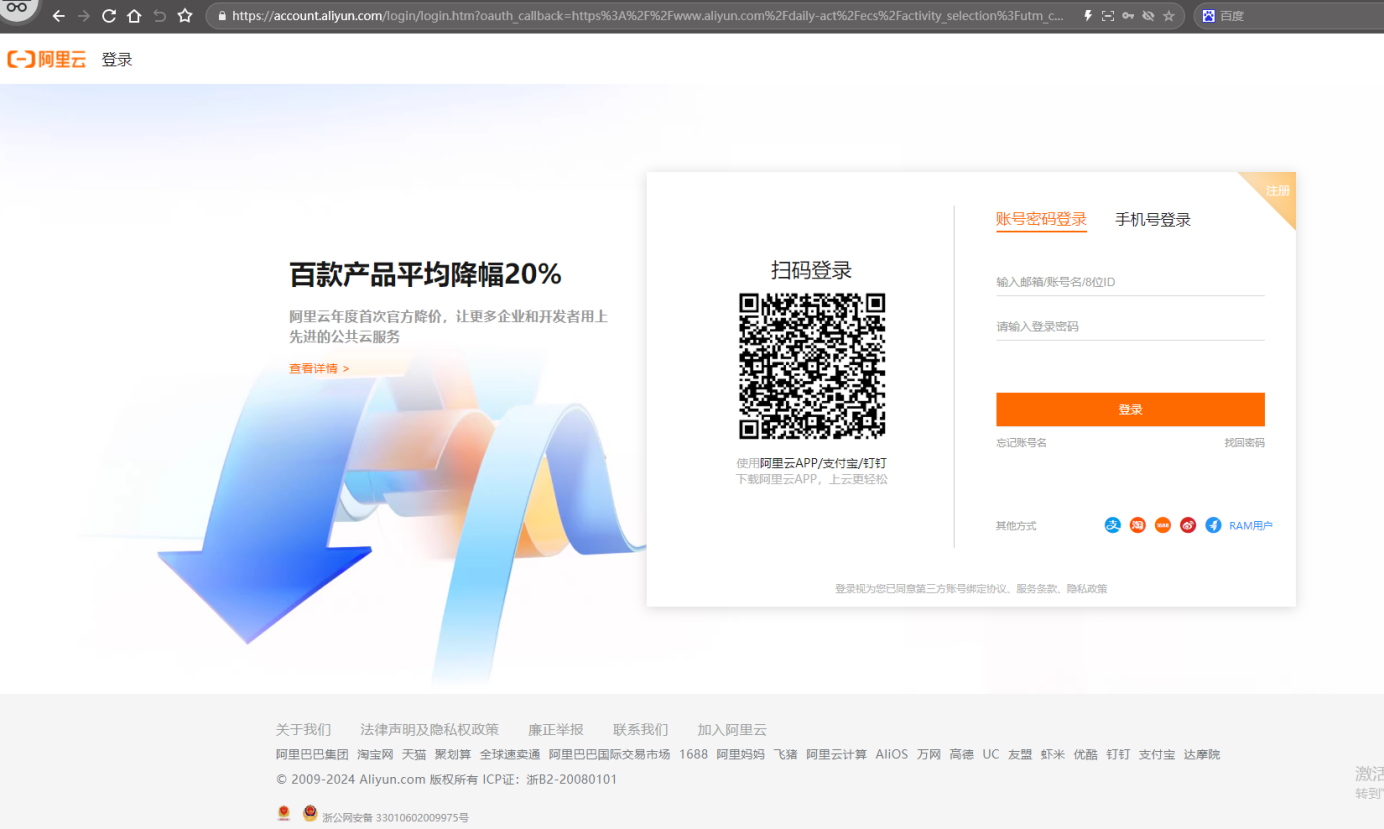

（1）登陸阿里云平臺

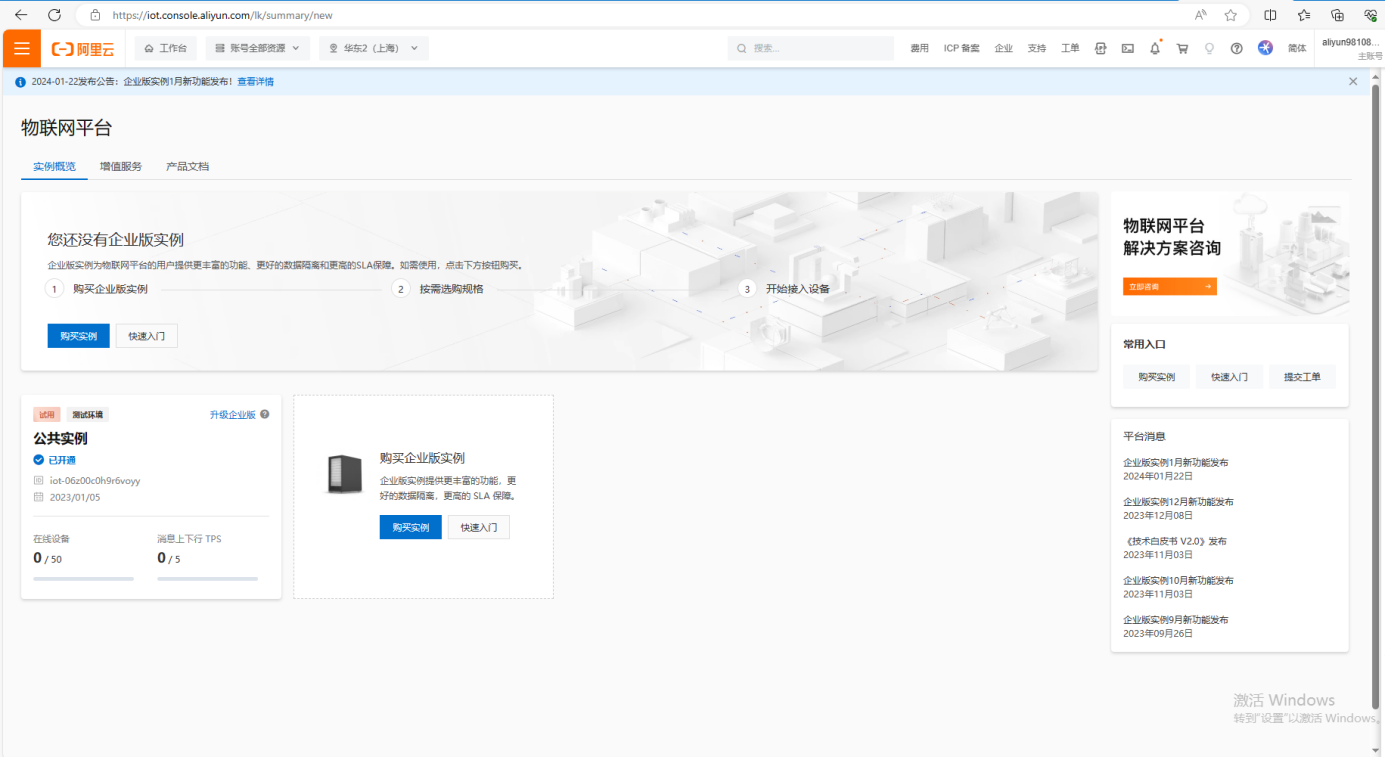

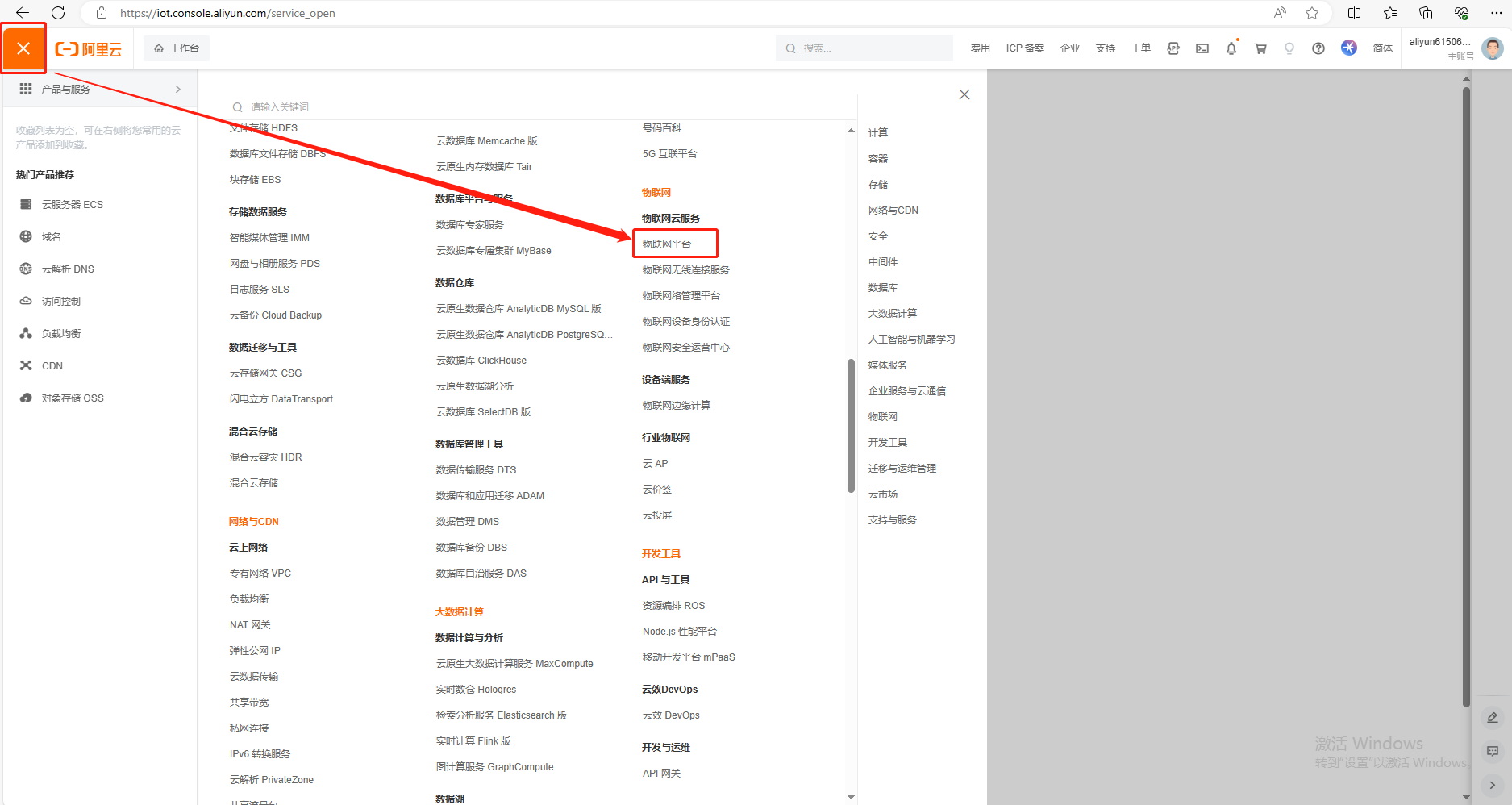

（2）找到物聯網平臺

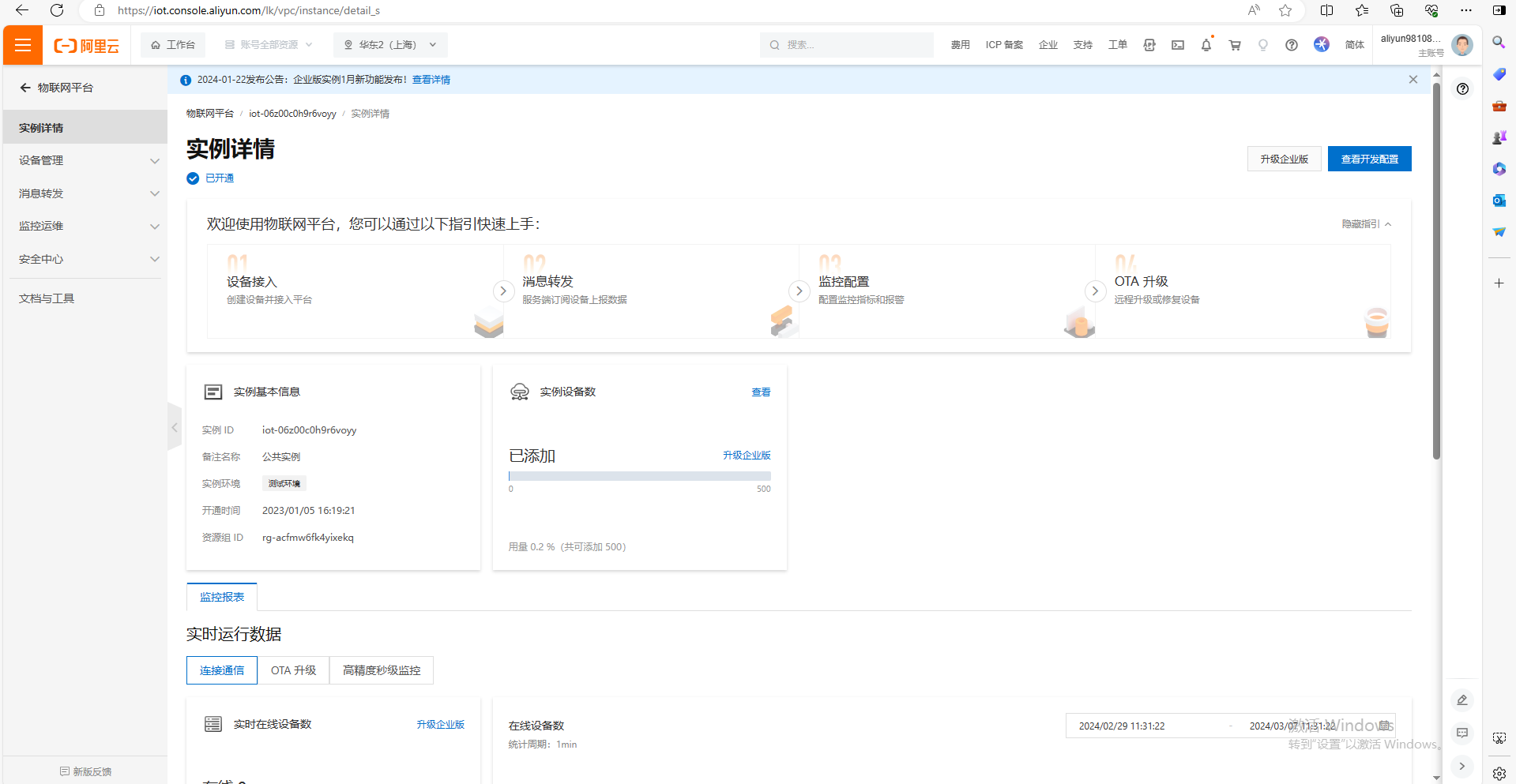

（3）開通連接公共實例
2、創建產品

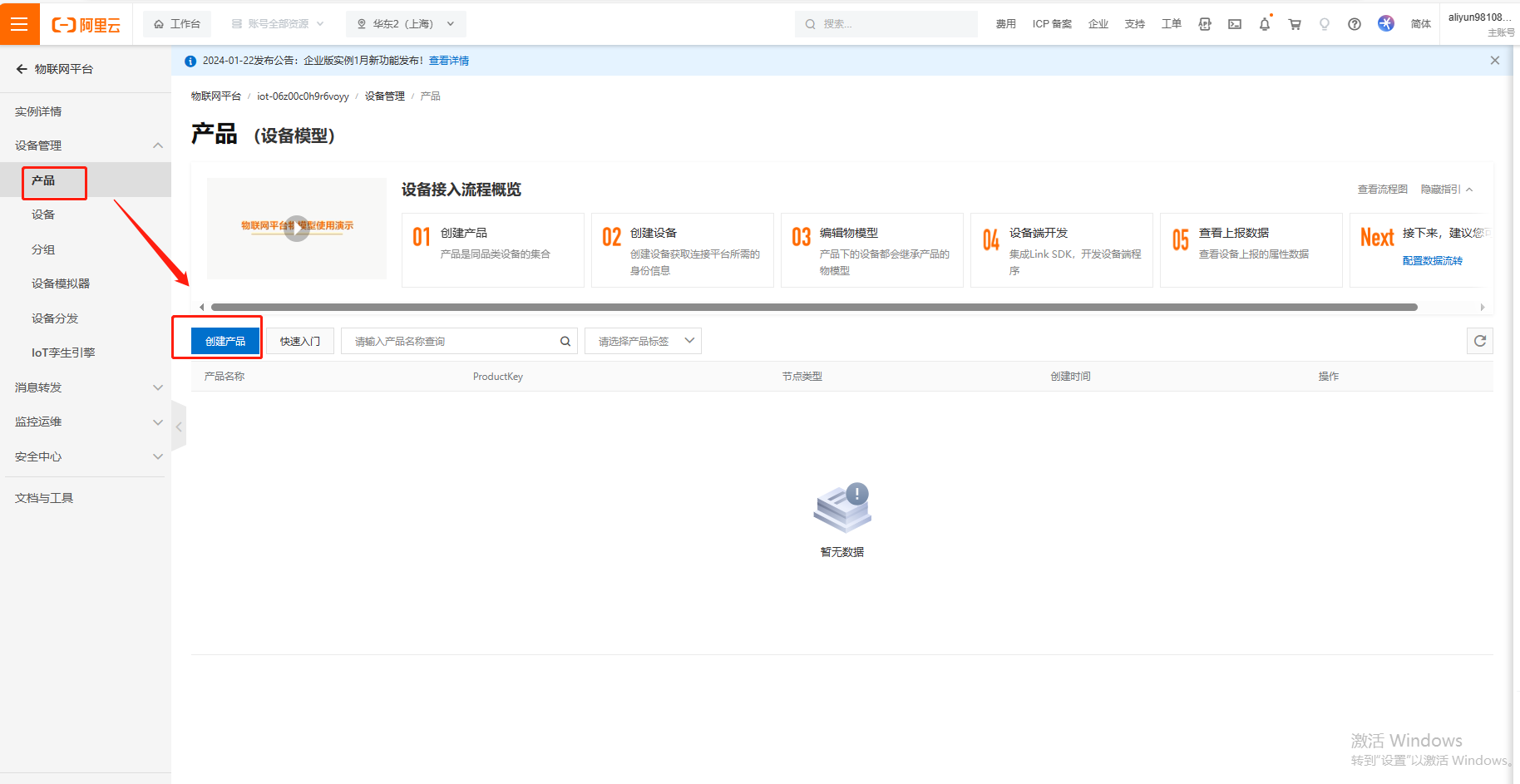

（1）點擊產品，點擊創建產品

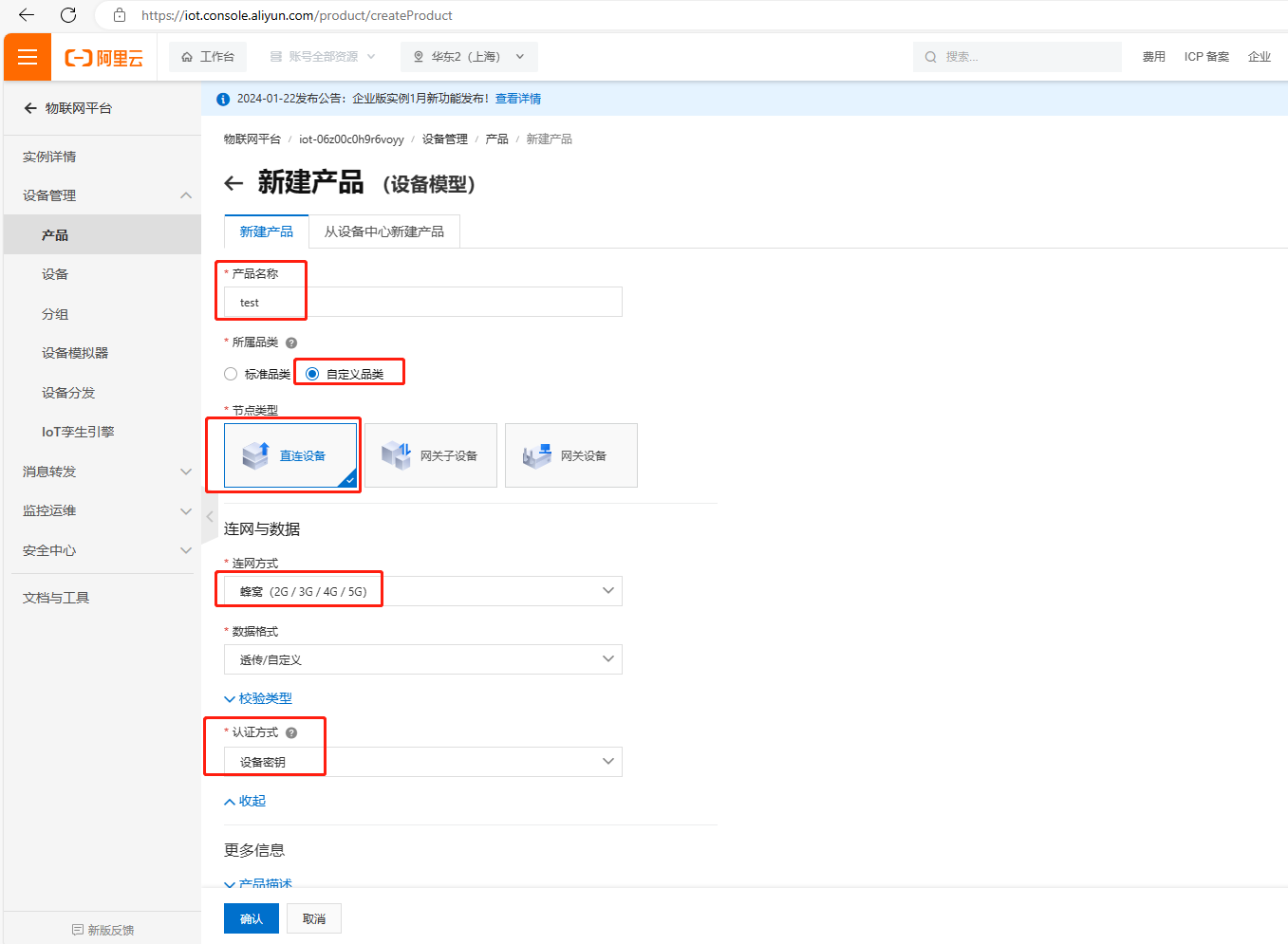

（2）新建產品信息，依次填寫：
產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩（2G/3G/4G/5G）——數據格式選擇透傳/自定義——認證方式選擇設備秘鑰——點擊確定，完成創建產品。
3、添加設備

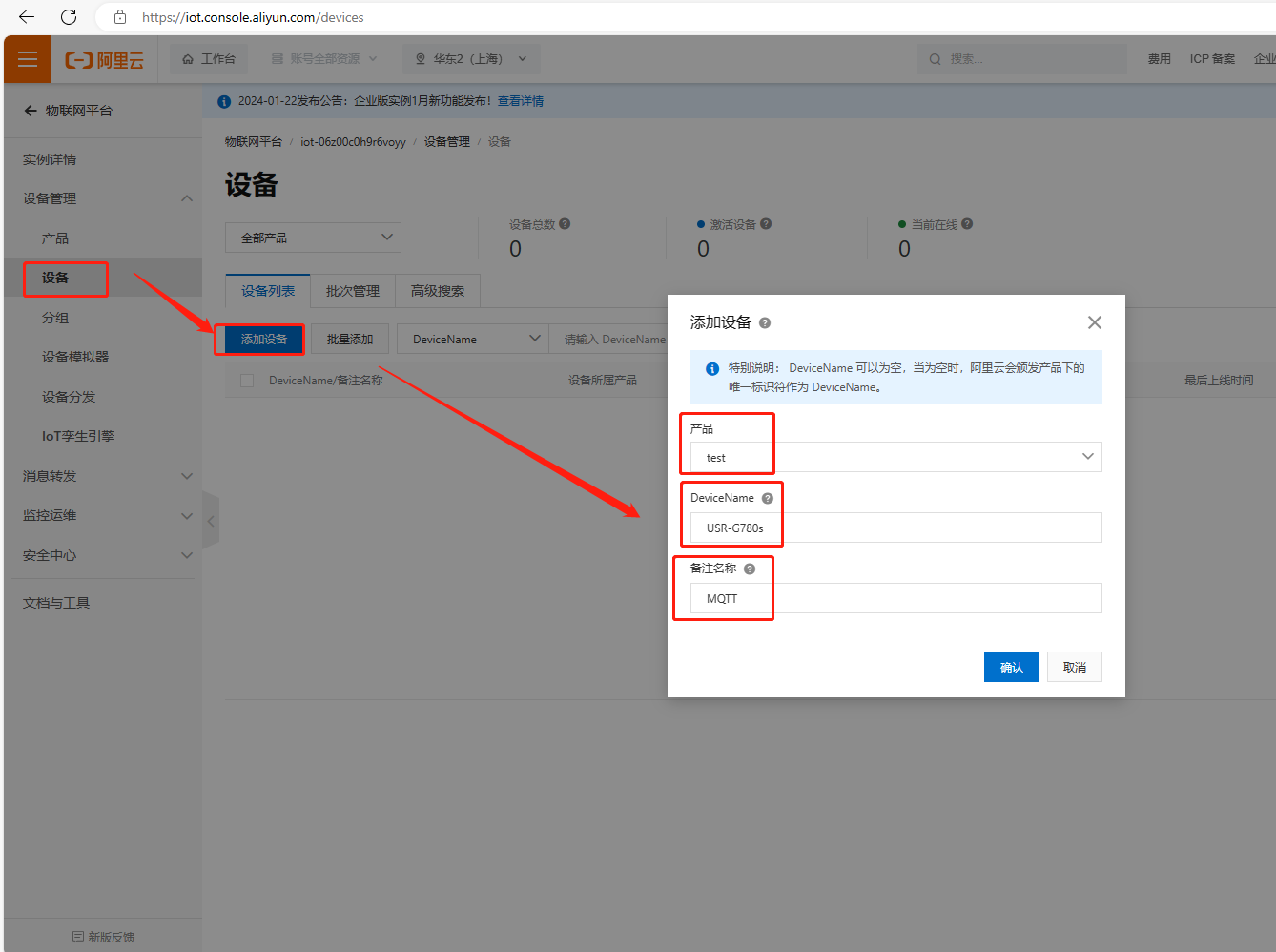

（1）產品創建成功后，添加設備。點擊設備，點擊添加設備，產品名舉例填test,DeviceName填USR-G780s，備注名稱填MQTT，點擊確認。

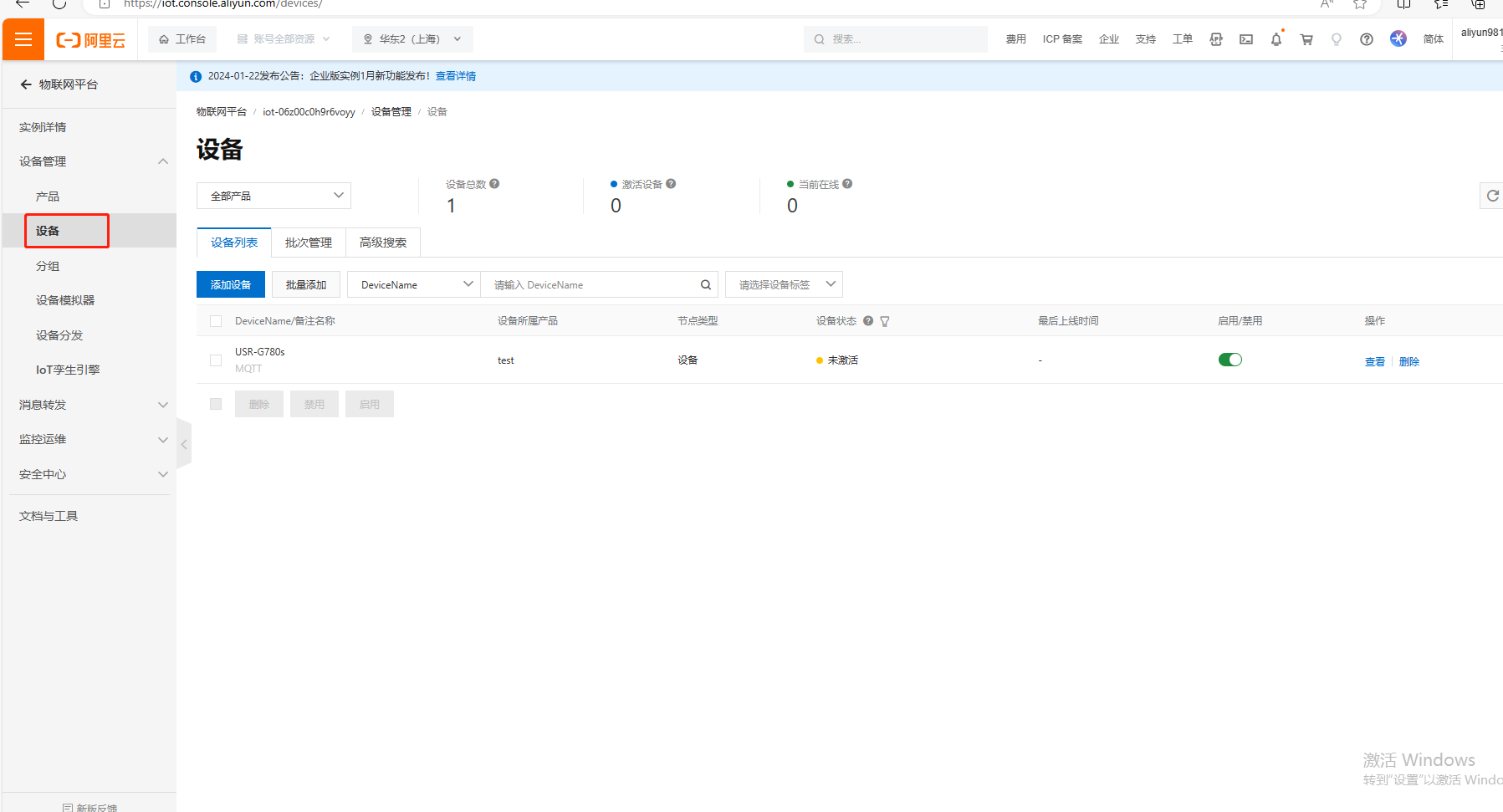

（2）添加完設備，如下圖展示，設備狀態是未激活，等設置完USR-G780s的MQTT連接阿里云參數之后，設備狀態才顯示在線。
4、查看設備證書內容

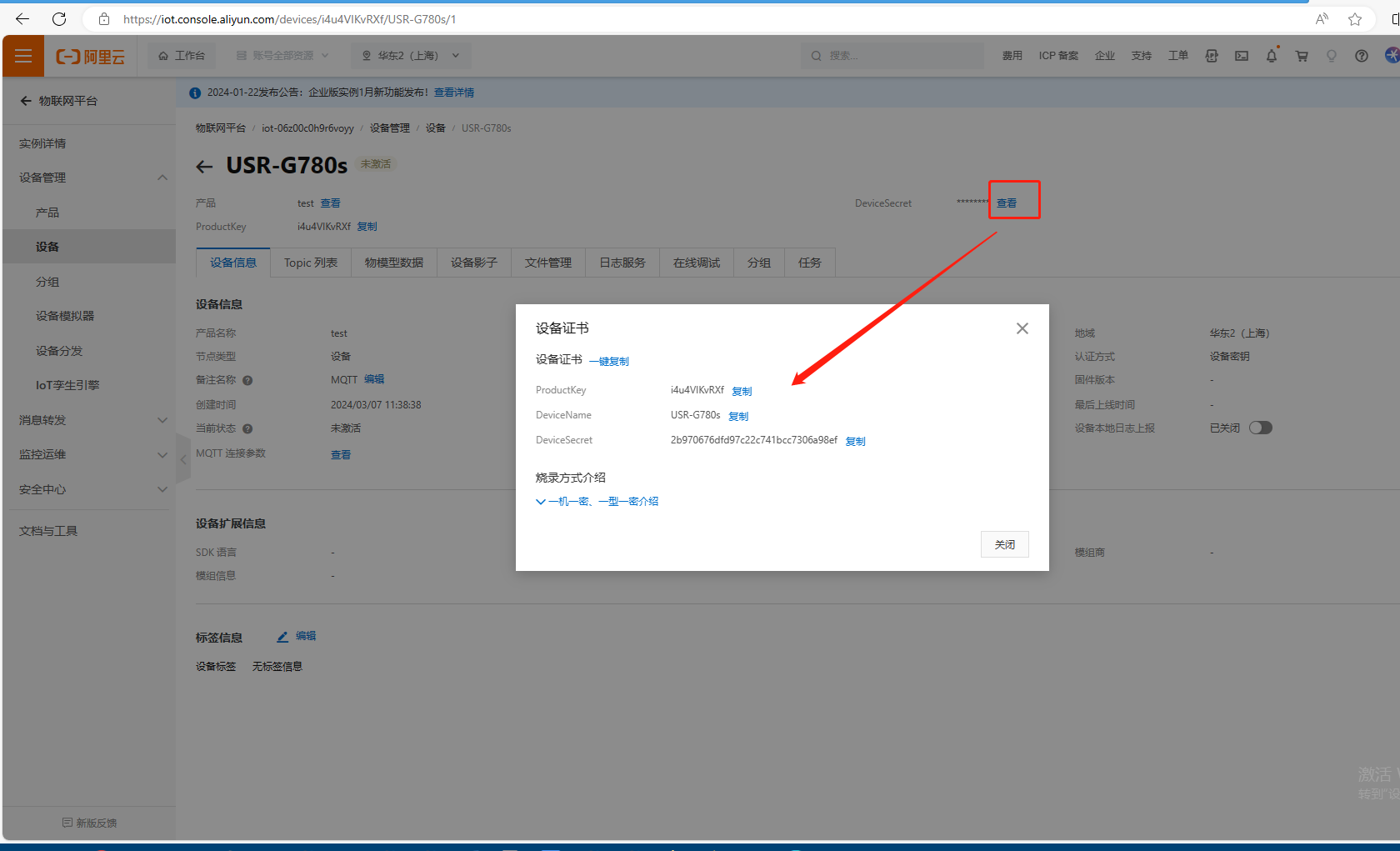

點擊設備，點擊查看，再點擊DeviceSecret后面的查看。
展示設備證書：
ProductKey: i4u4VIKvRXf
DeviceName: USR-G780s
DeviceSecret: 2b970676dfd97c22c741bcc7306a98ef
5、查看產品Topic
（1）點擊產品，點擊查看

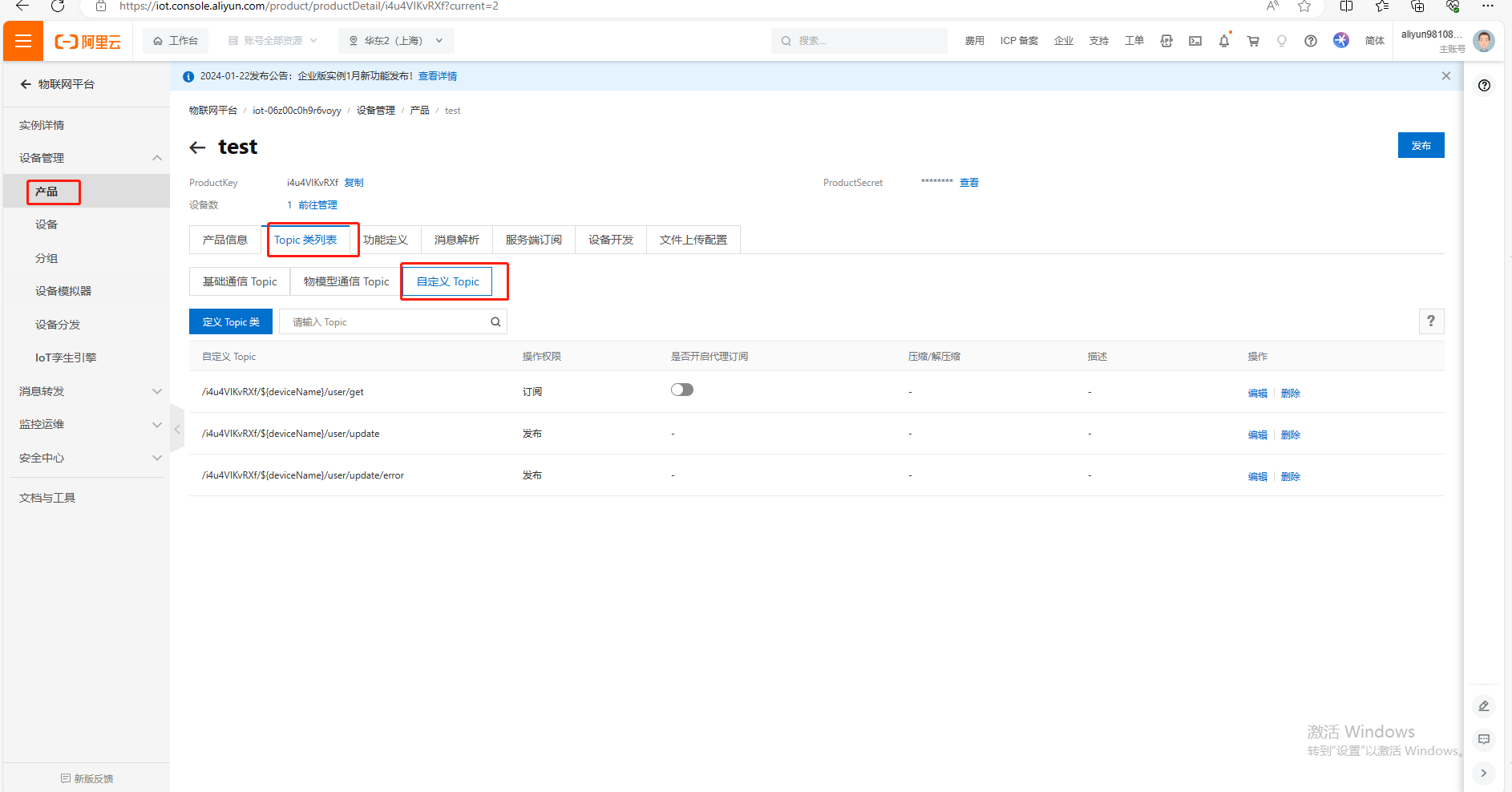

（2）點擊Topic類列表，點擊自定義Topic,找到訂閱和發布
設置USR-G780s的MQTT參數，需要按照以下方法設置訂閱和發布主題。
數據訂閱測試：將訂閱的主題/i4u4VIKvRXf/USR-G780s/user/get填寫到USR-G780s訂閱的主題配置中去（注意將原主題中的${deviceName}替換為USR-G780s(本產品的DeviceName)）；
數據發布測試：將發布的主題/i4u4VIKvRXf/USR-G780s/user/update填寫到USR-G780s推送的主題配置中去（注意將原主題中的${deviceName}替換為USR-G780s(本產品的DeviceName)）；
五、USR-G780s參數設置

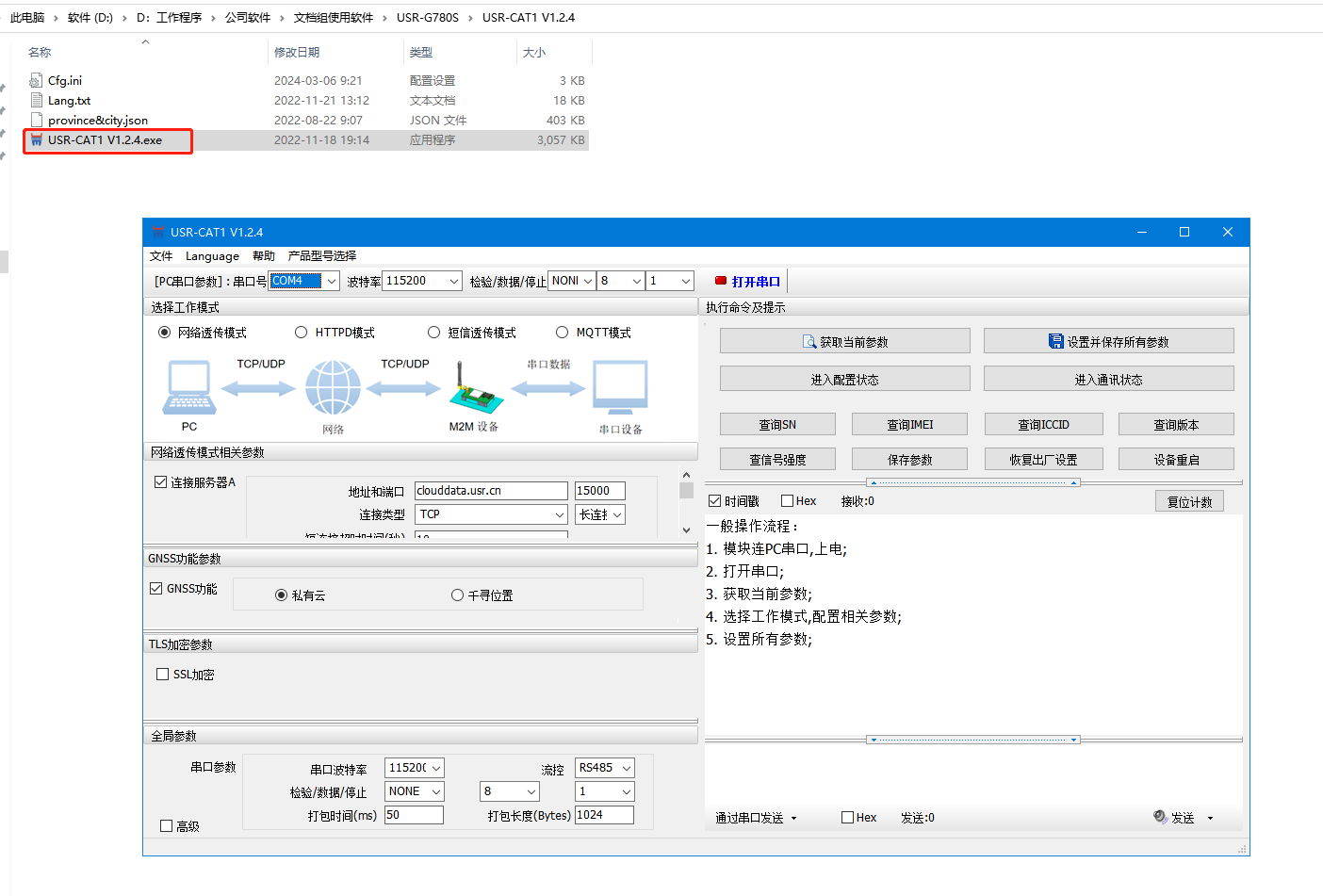

1、打開USR-G780s設置軟件

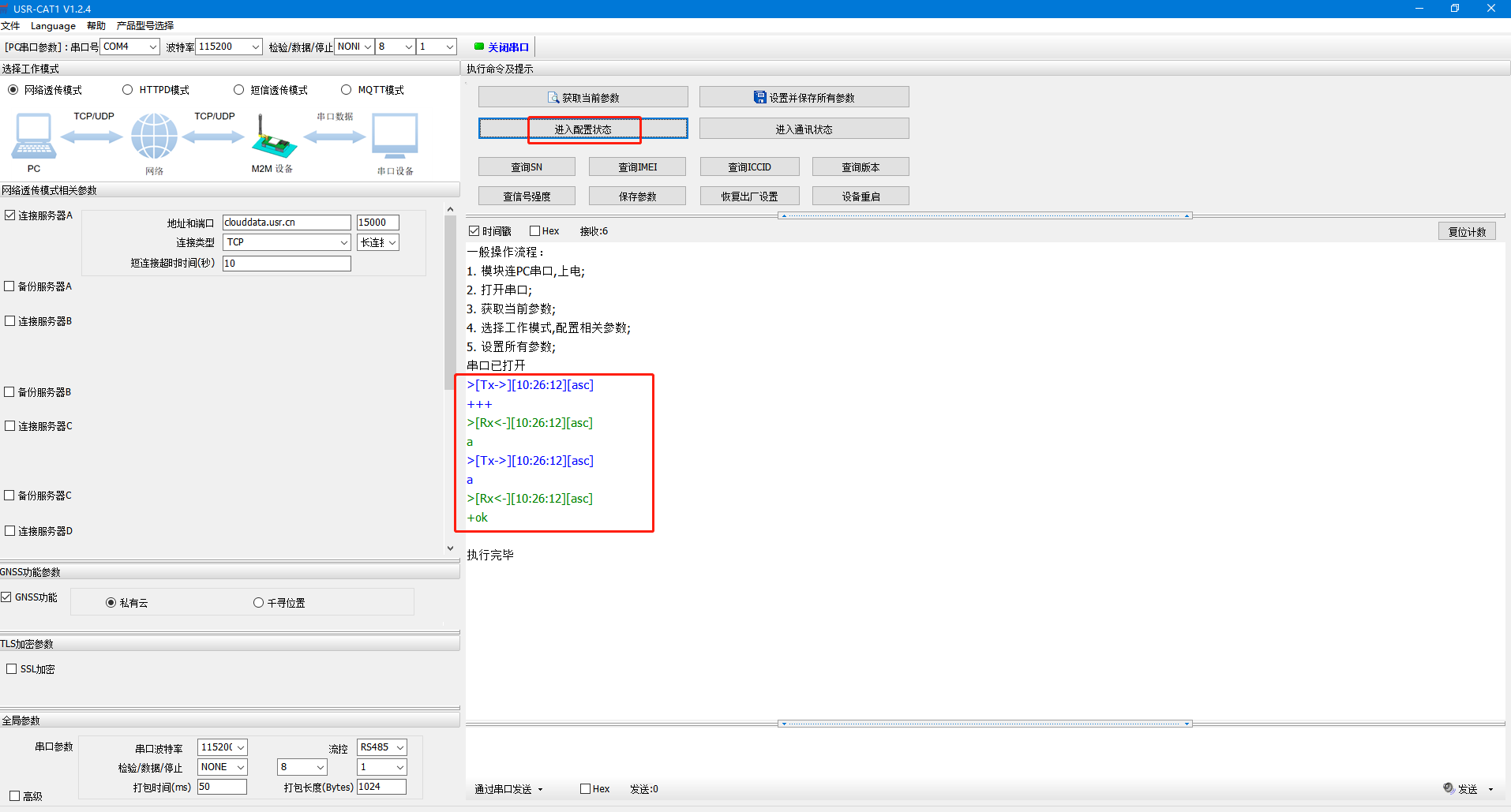

2、打開串口，點擊進入配置狀態

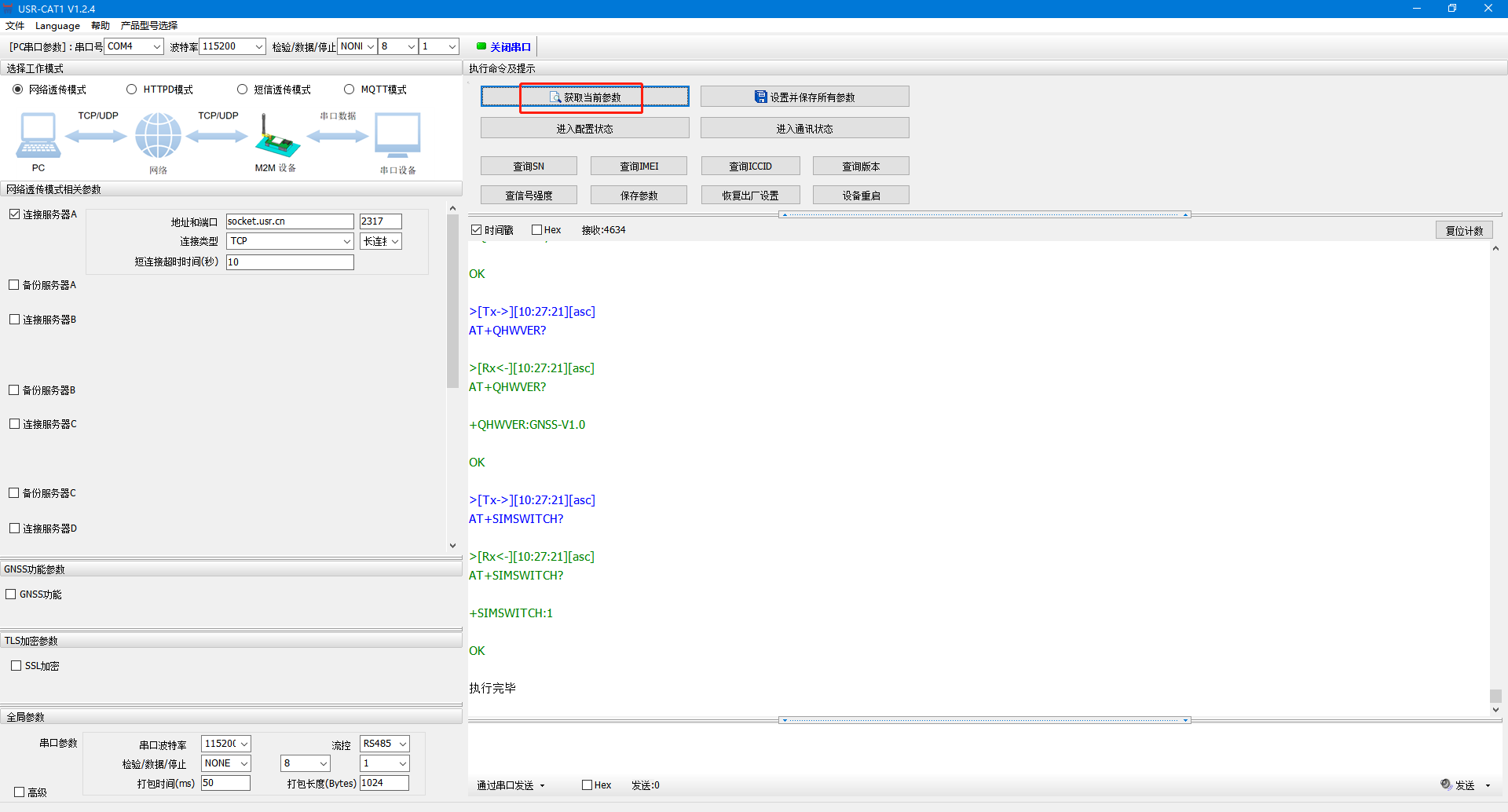

3、點擊獲取當前參數

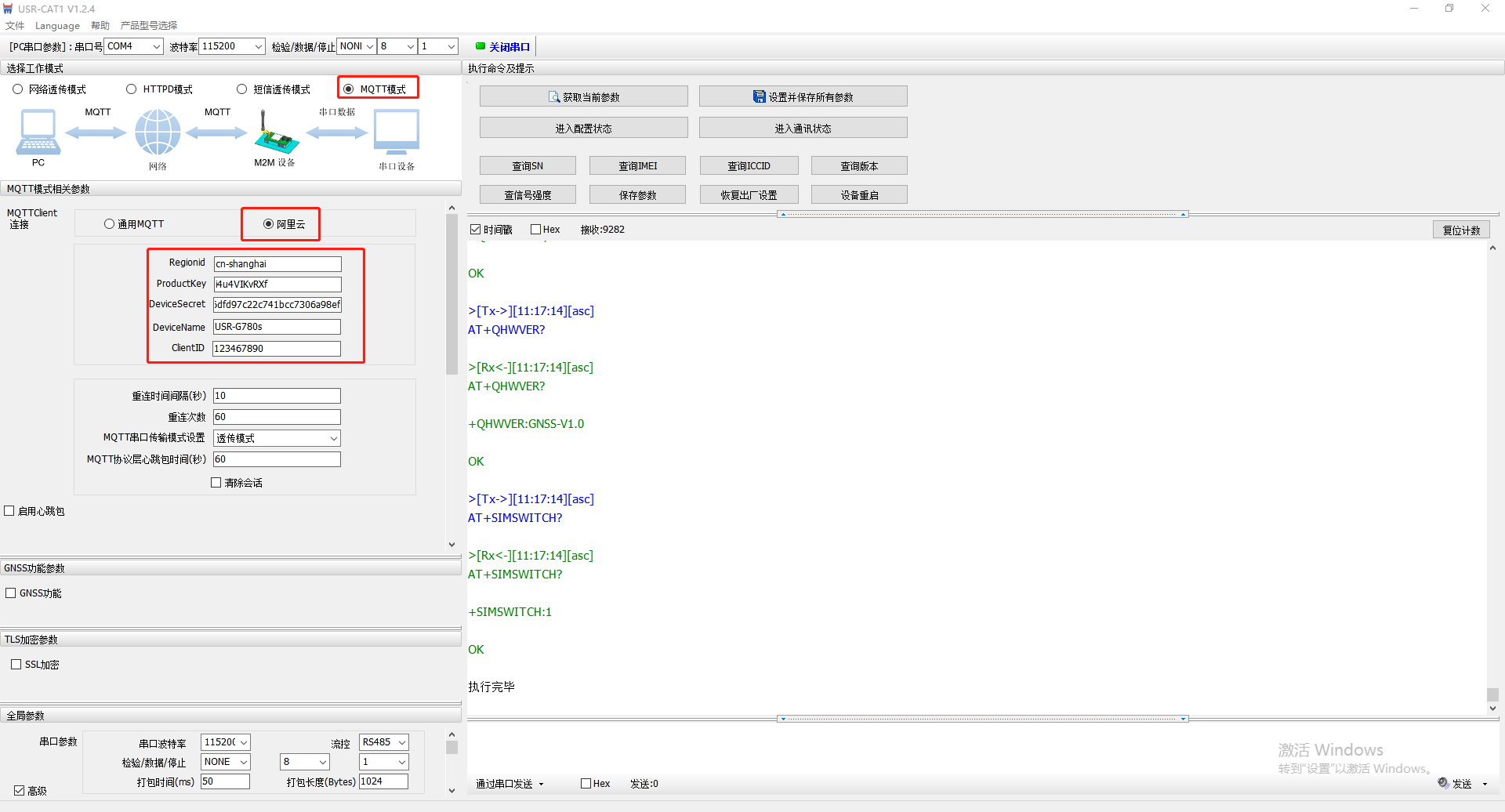

4、設置MQTT模式參數
（1）選擇MQTT模式，選擇阿里云
（2）設置設備證書信息
Regionid地域代碼填寫cn-shanghai
ProductKey產品密鑰填寫對應阿里云平臺設備的i4u4VIKvRXf
DeviceSecret設備密碼填寫對應阿里云平臺設備的2b970676dfd97c22c741bcc7306a98ef
DeviceName設備名稱填寫對應阿里云平臺設備的USR-G780s
ClientID設備客戶端ID填寫和阿里云設備不一樣的ID，整理自定義填寫1234567890

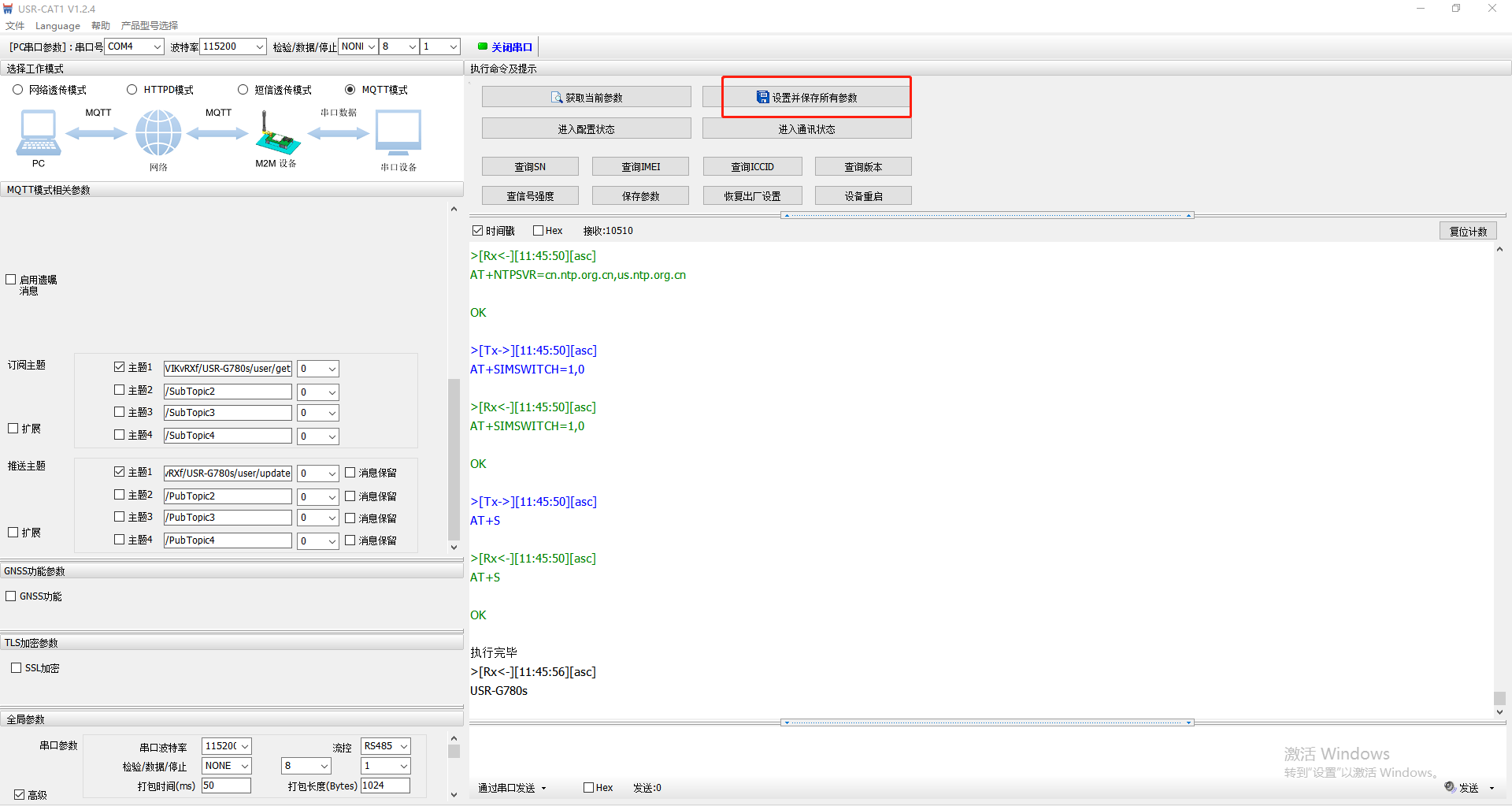

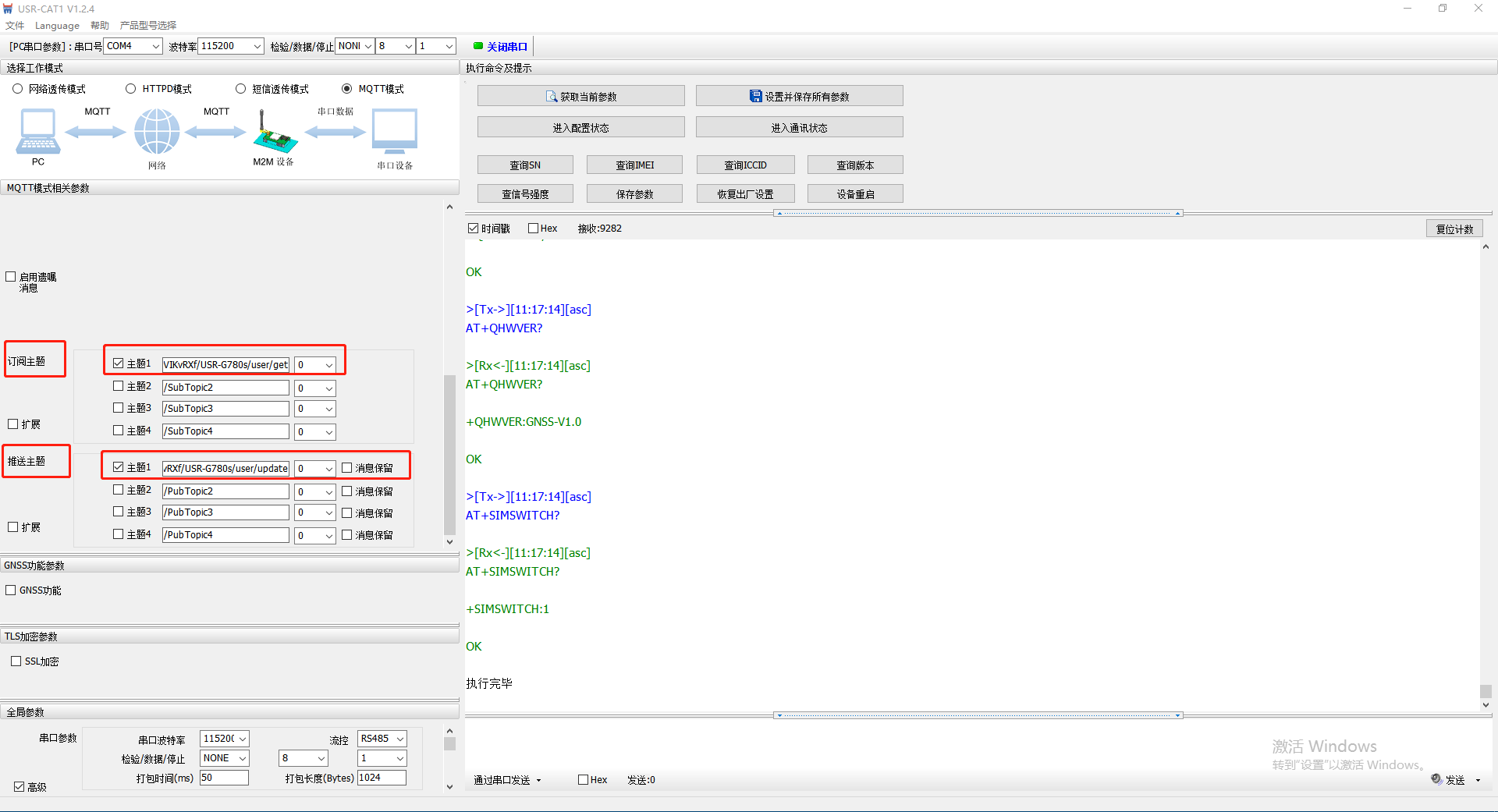

（3）設置訂閱主題和推送主題
將訂閱的主題/i4u4VIKvRXf/USR-G780s/user/get填寫到USR-G780s訂閱主題配置中去；
將發布的主題/i4u4VIKvRXf/USR-G780s/user/update填寫到USR-G780s推送主題配置中去；
（4）設置軟件點擊設置并保存所有參數
（5）設置軟件點擊關閉串口
六、MQTT連接阿里云功能調試

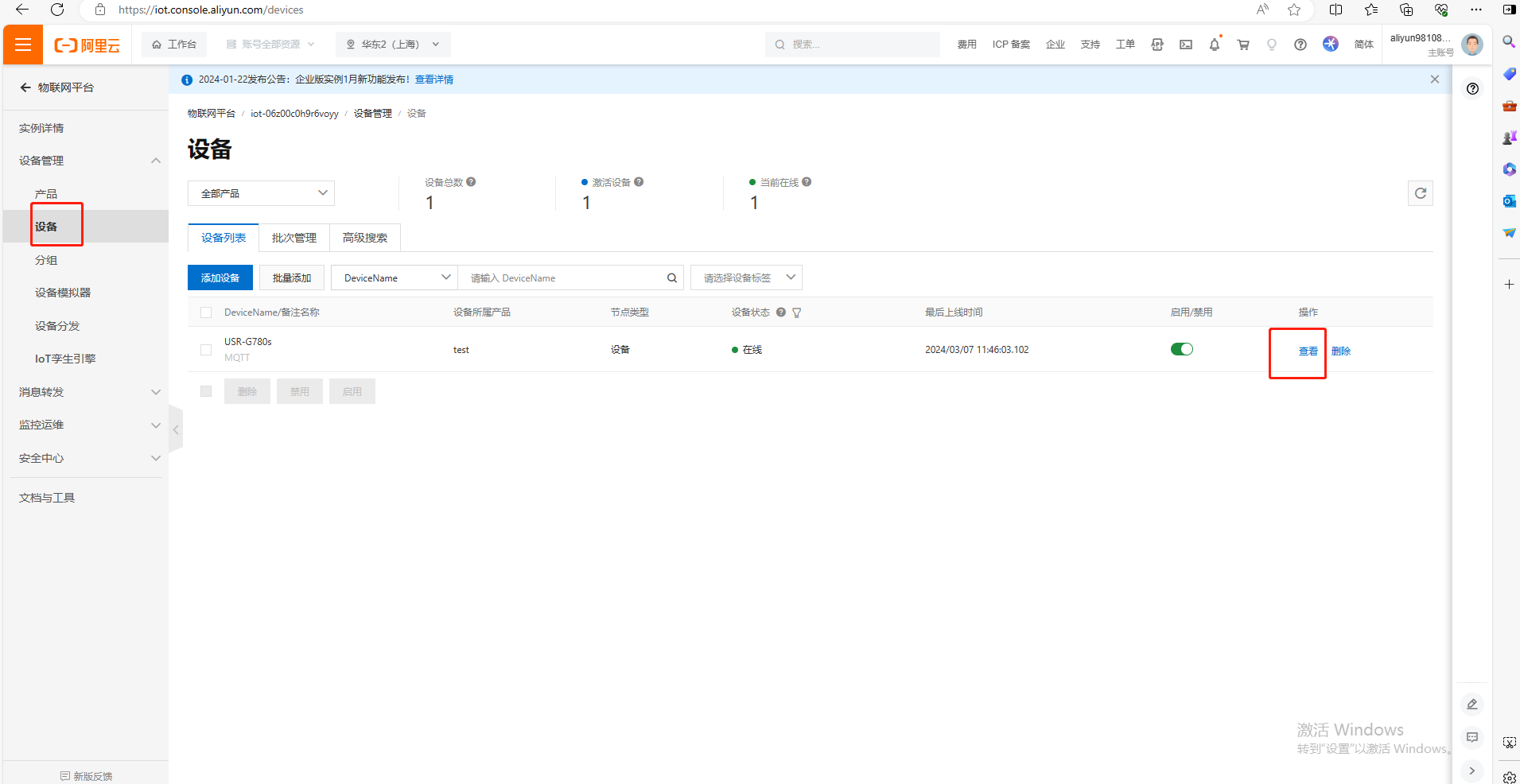

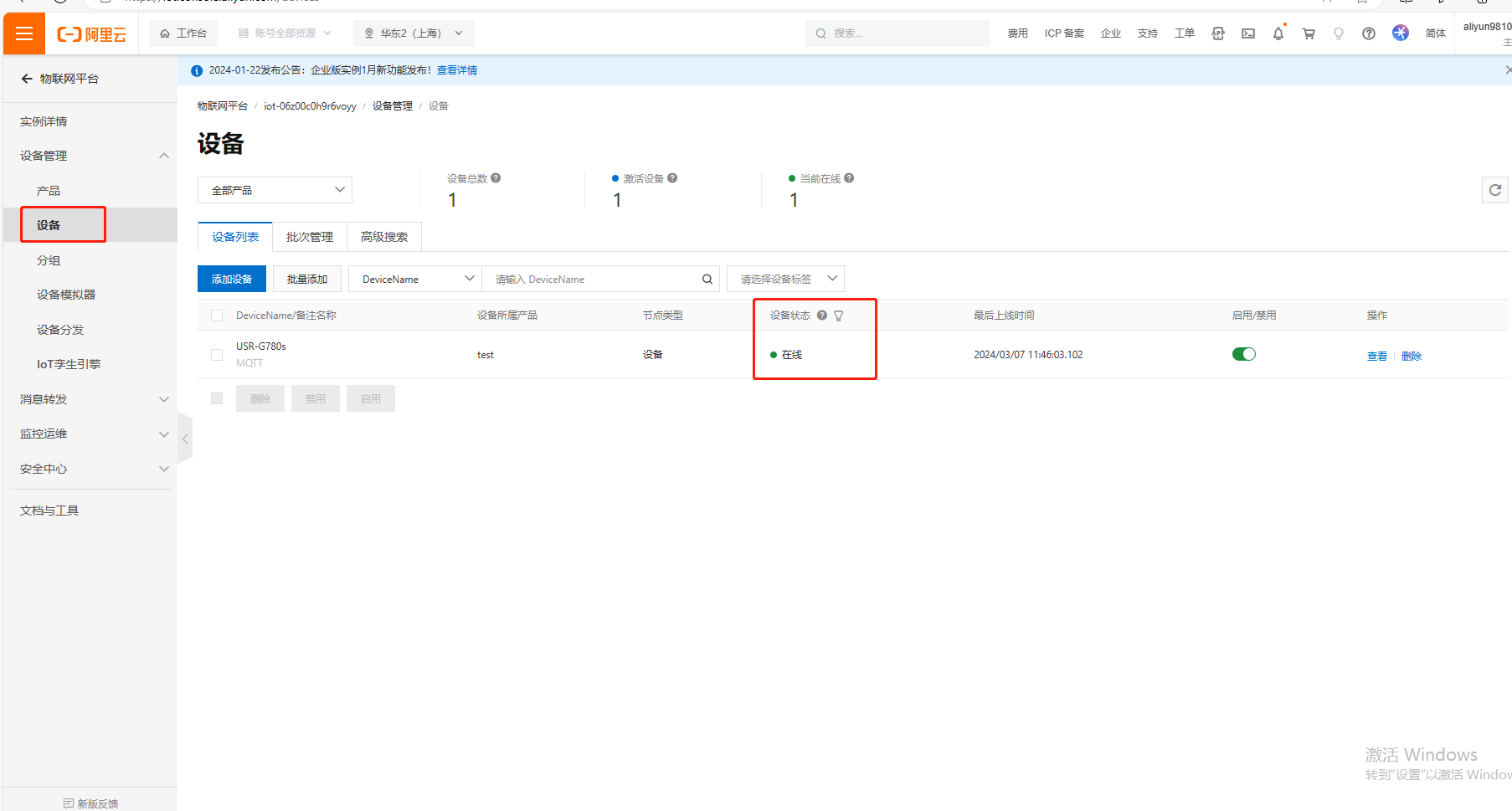

1、查看阿里云設備狀態在線
USR-G780s 設置完MQTT連接阿里云參數，聯網正常，在阿里云平臺可以看到設備狀態是在線。
2、數據訂閱測試
（1）點擊設備，點擊查看

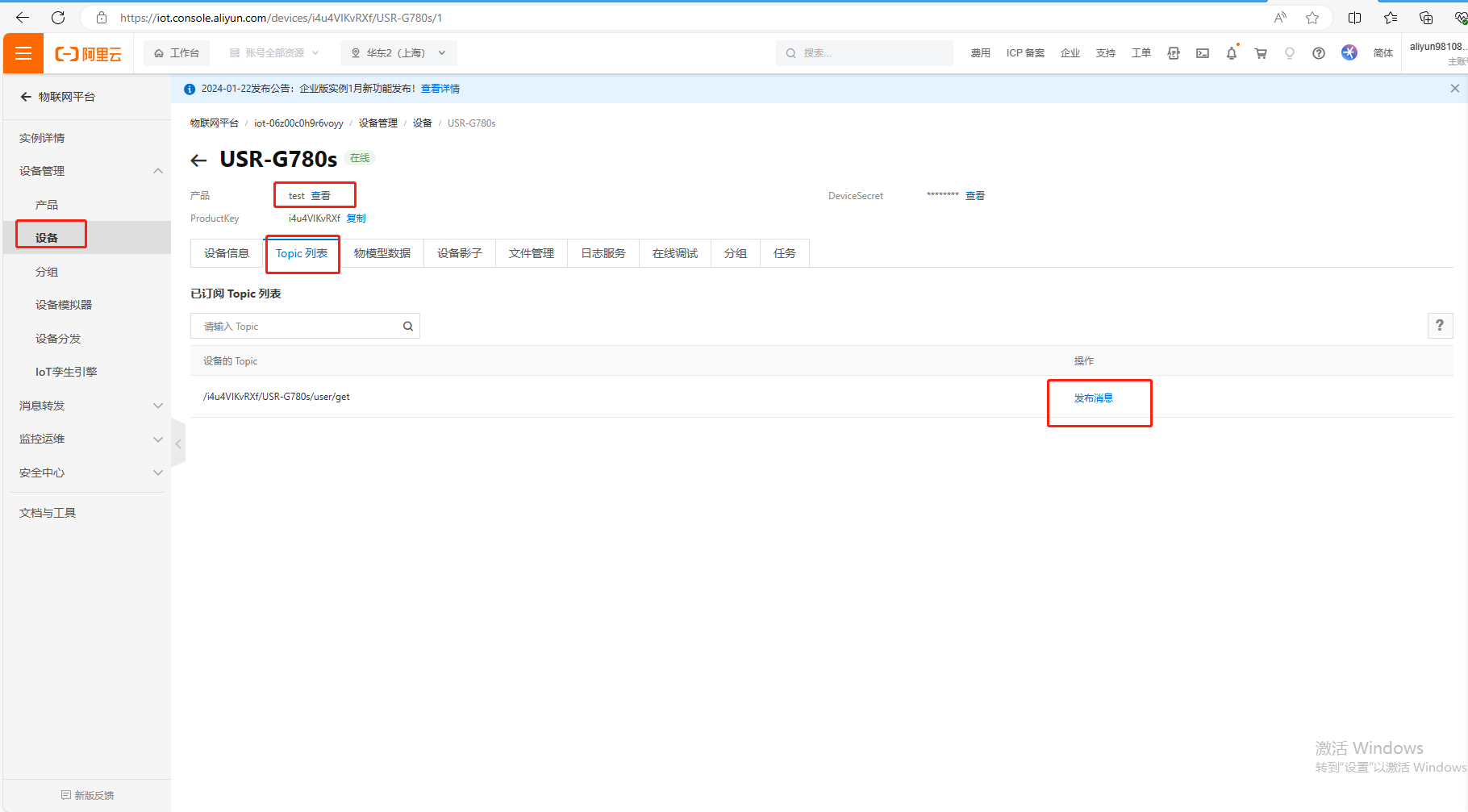

（2）點擊Topic列表，點擊發布消息

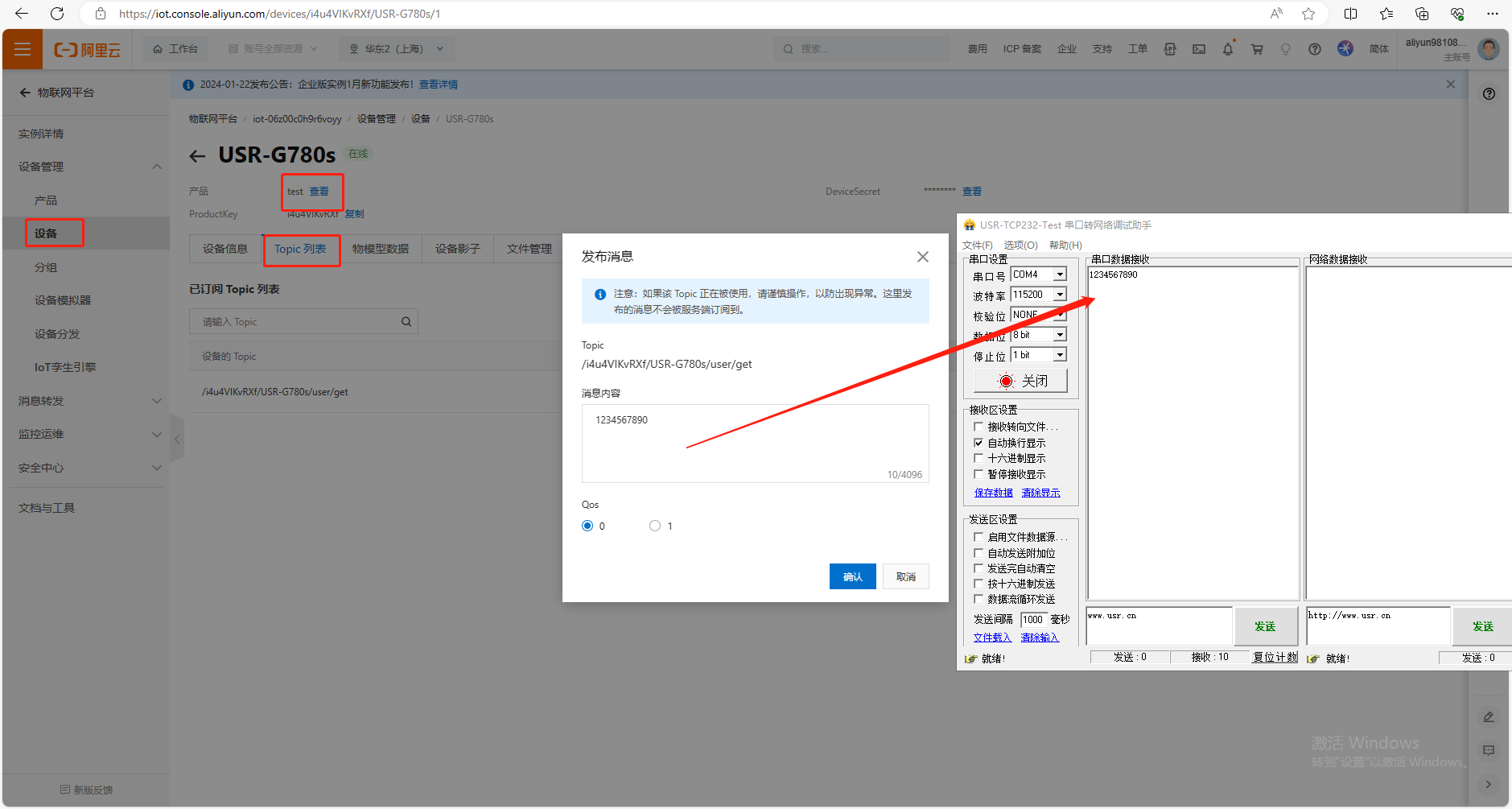

（3）使用阿里云平臺發布的消息1234567890，被USR-G780s訂閱到，并通過USR-G780s串口發給串口端，串口助手接收到阿里云下發的數據1234567890。
3、數據發布測試

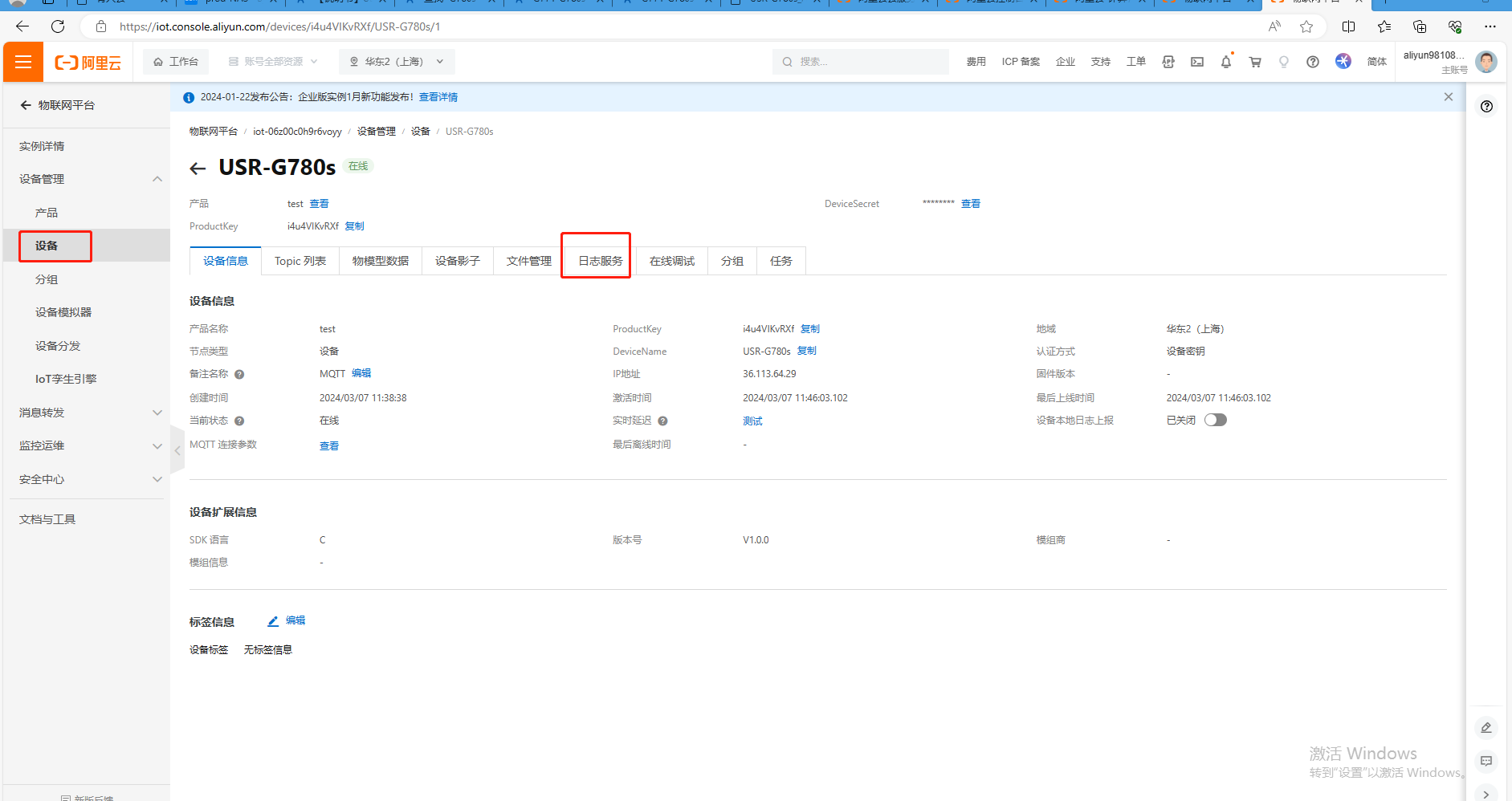

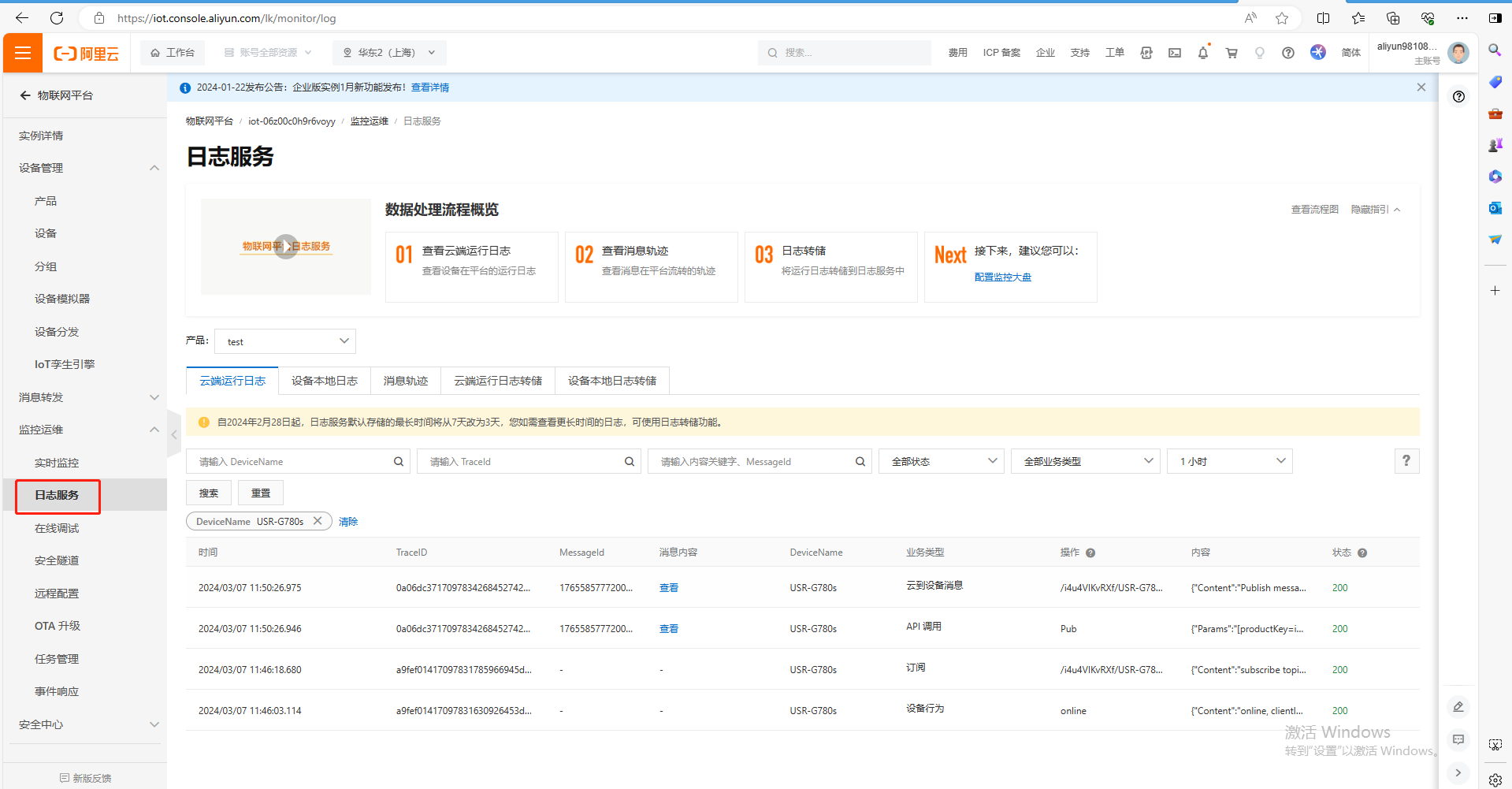

（1）點擊設備，點擊日志服務

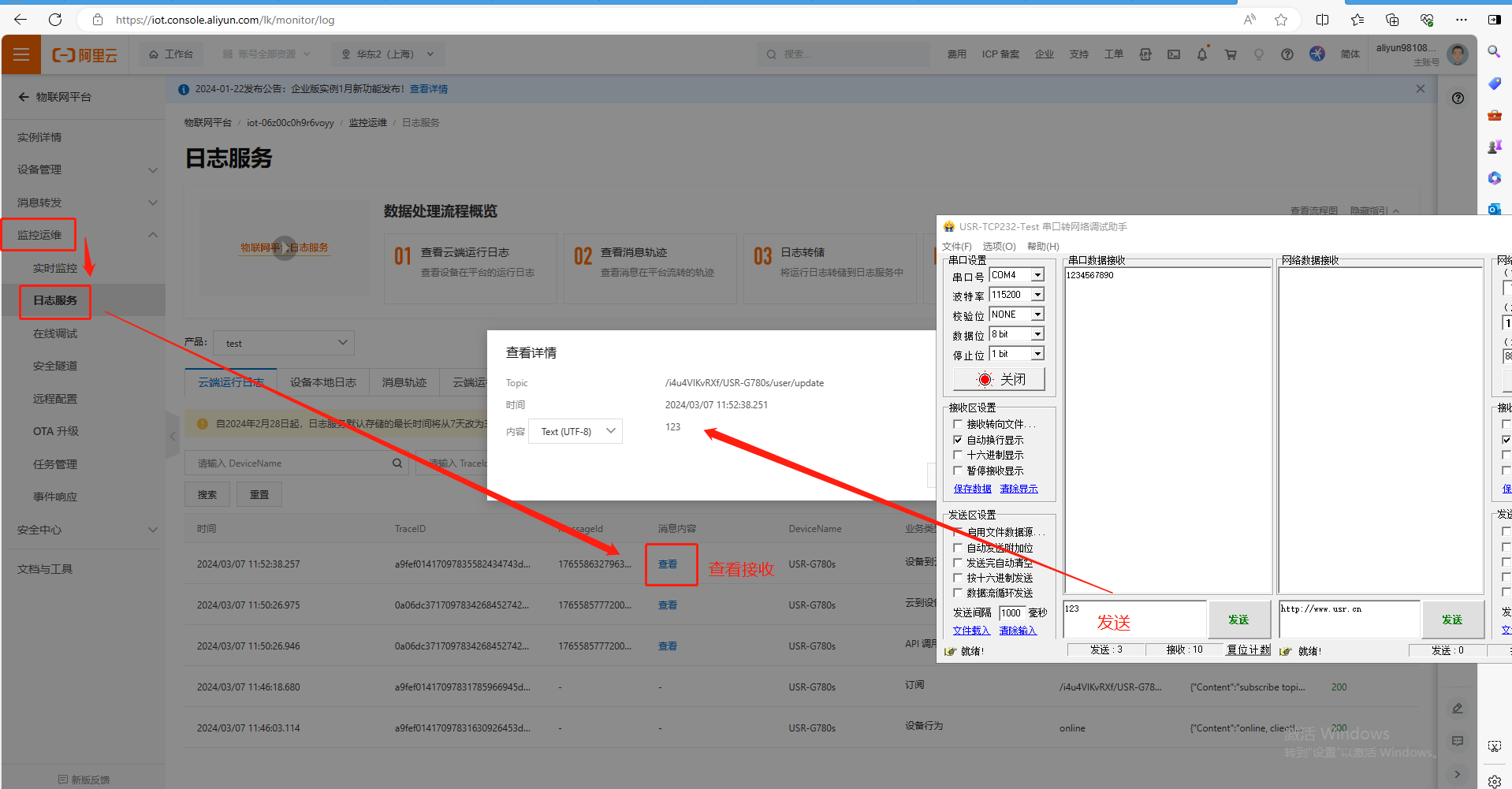

（2）USR-G780s使用串口助手發送數據123，發送完成之后，我們在阿里云平臺可以通過日志服務，點擊查看，看到USR-G780s串口發到阿里云的數據123。
編寫人：金志方 編寫日期：2024-03-07
審核人：金志方 審核日期：2024-03-07
訂正版本：V1.0 訂正內容：初稿
