USR-DR514 HTTPD模式POST通訊示例
備注：USR-DR514需要插SIM卡聯網。
一、資料下載
USR-DR504/DR514說明書（完整版）http://www.bbxnc.com/Download/1046.html
USR-DR514 規格書 http://www.bbxnc.com/Download/1047.html
USR-DR504/514 標準AT指令集http://www.bbxnc.com/Download/1048.html
USR-DR514 設置軟件http://www.bbxnc.com/Download/1049.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR514 產品 1臺
220V交流端子供電電源線 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

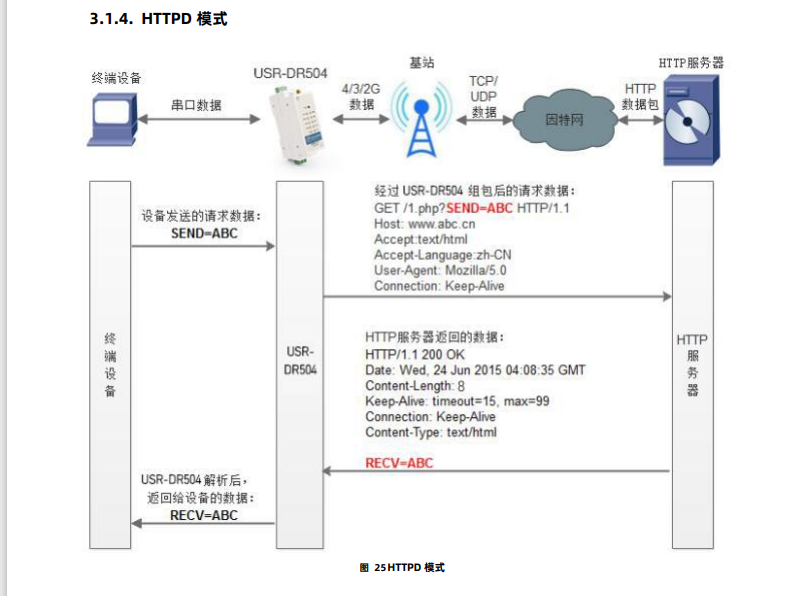

3、HTTPD功能原理圖
4、查看端口號

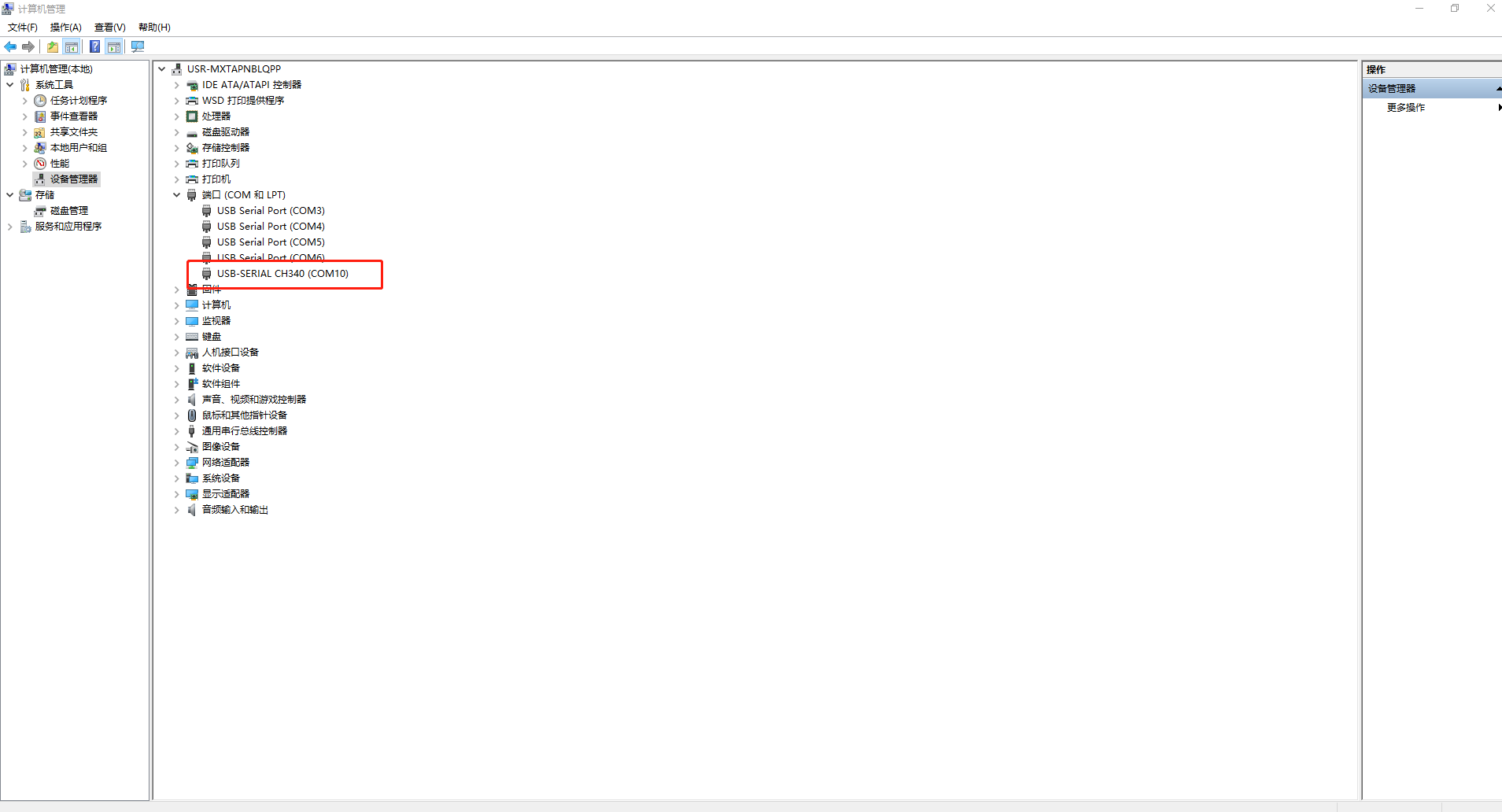

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。
三、USR-DR514參數設置

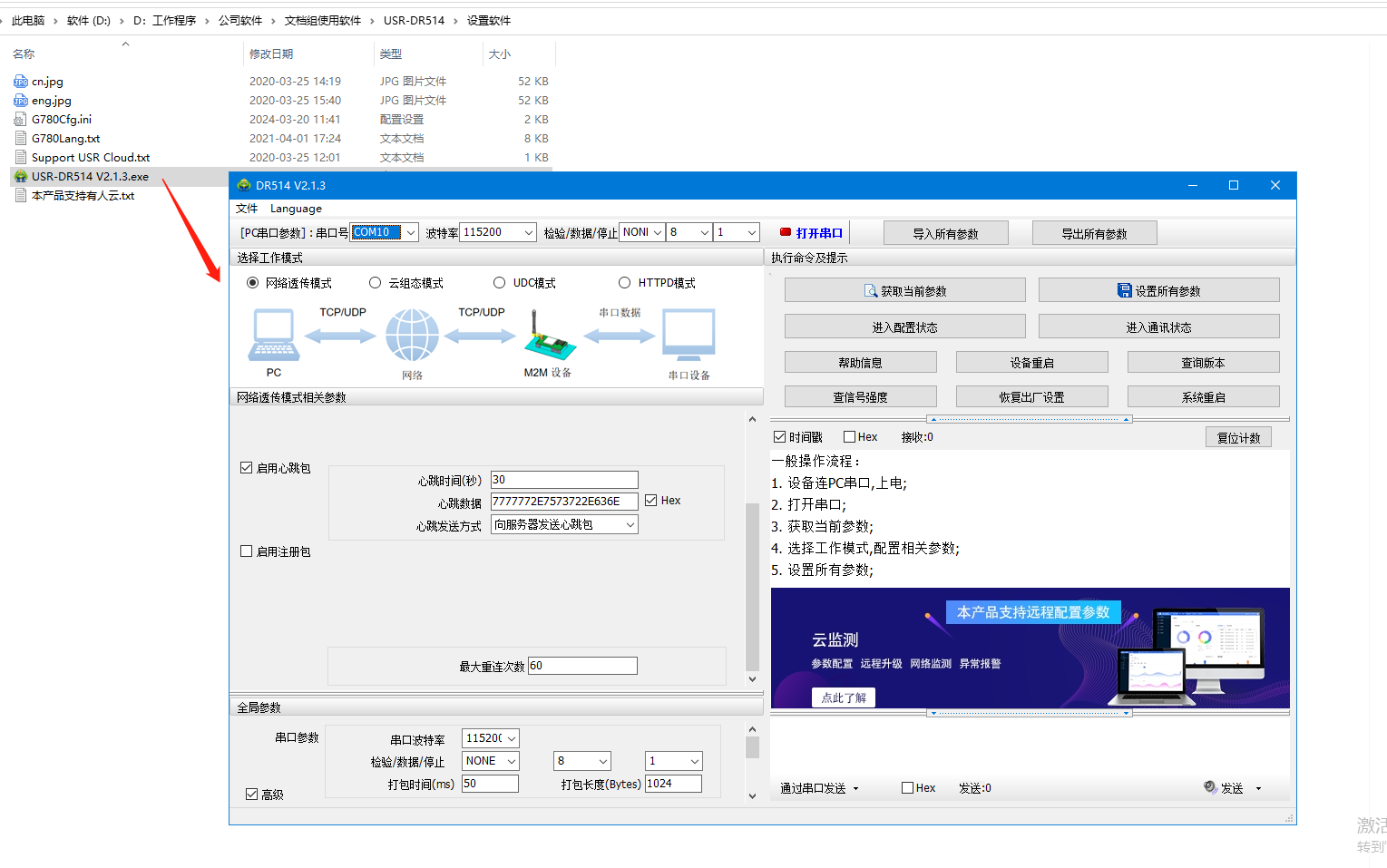

1、打開USR-DR514設置軟件

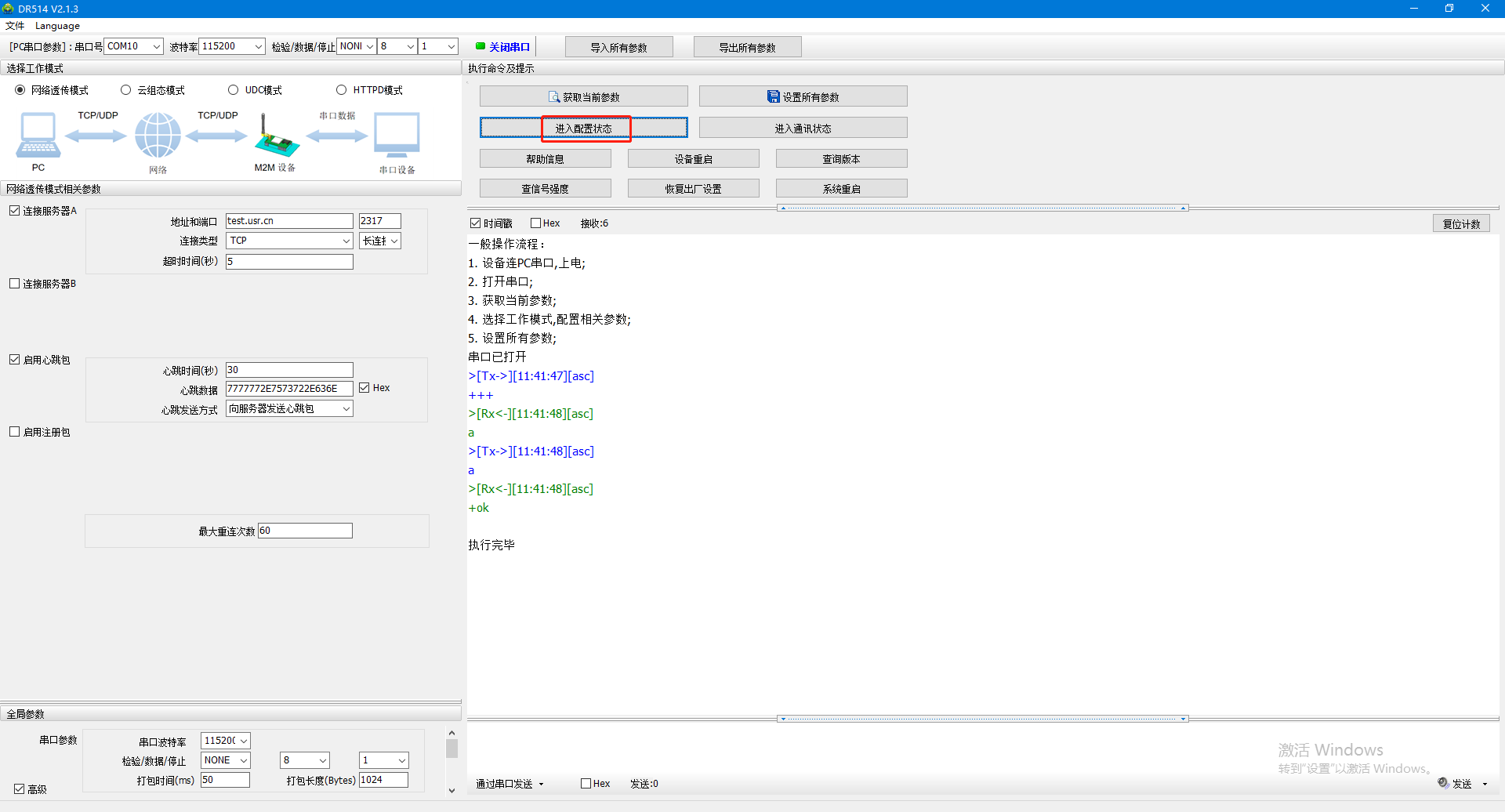

2、打開串口，點擊進入配置狀態

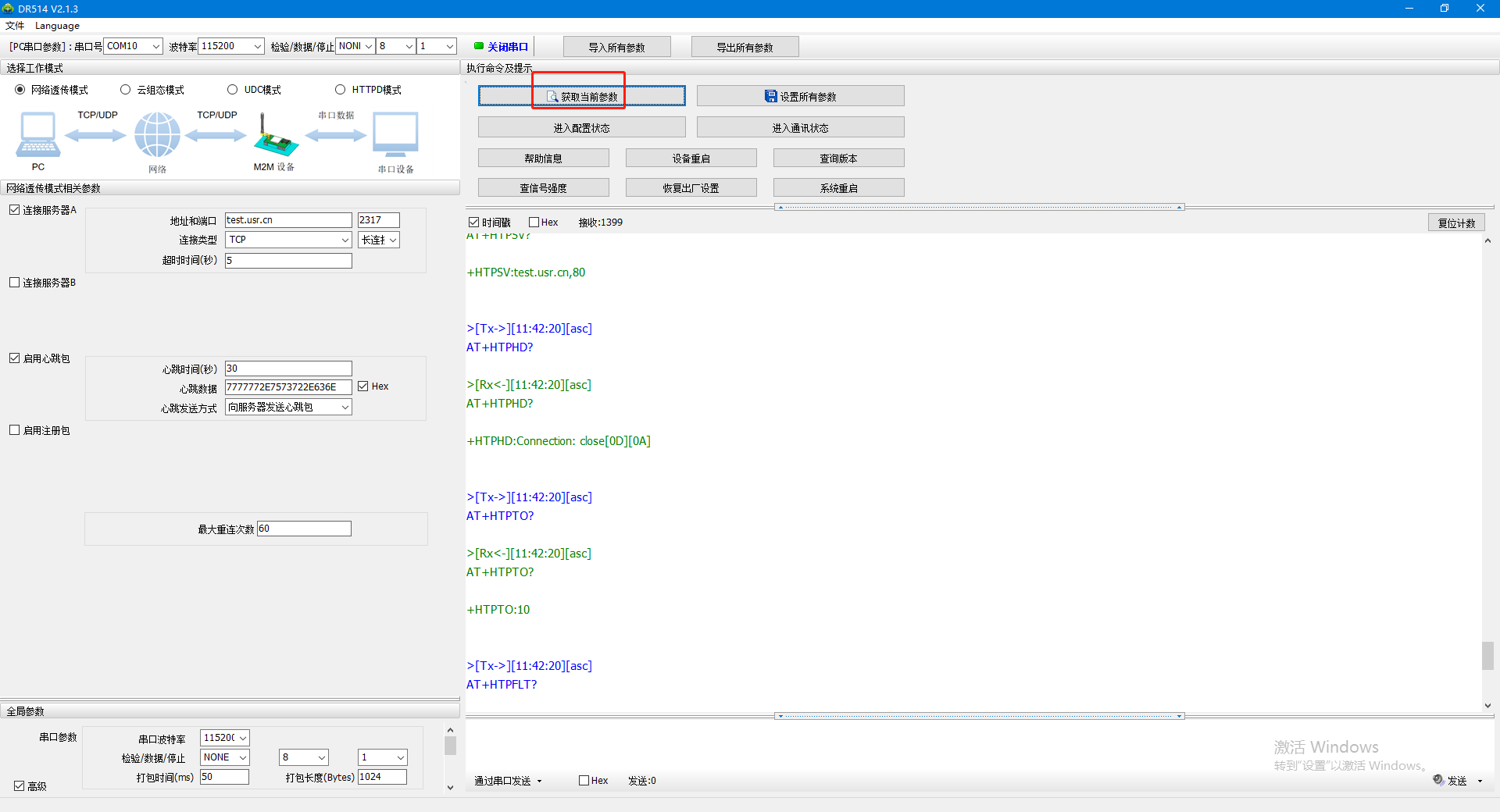

3、點擊獲取當前參數

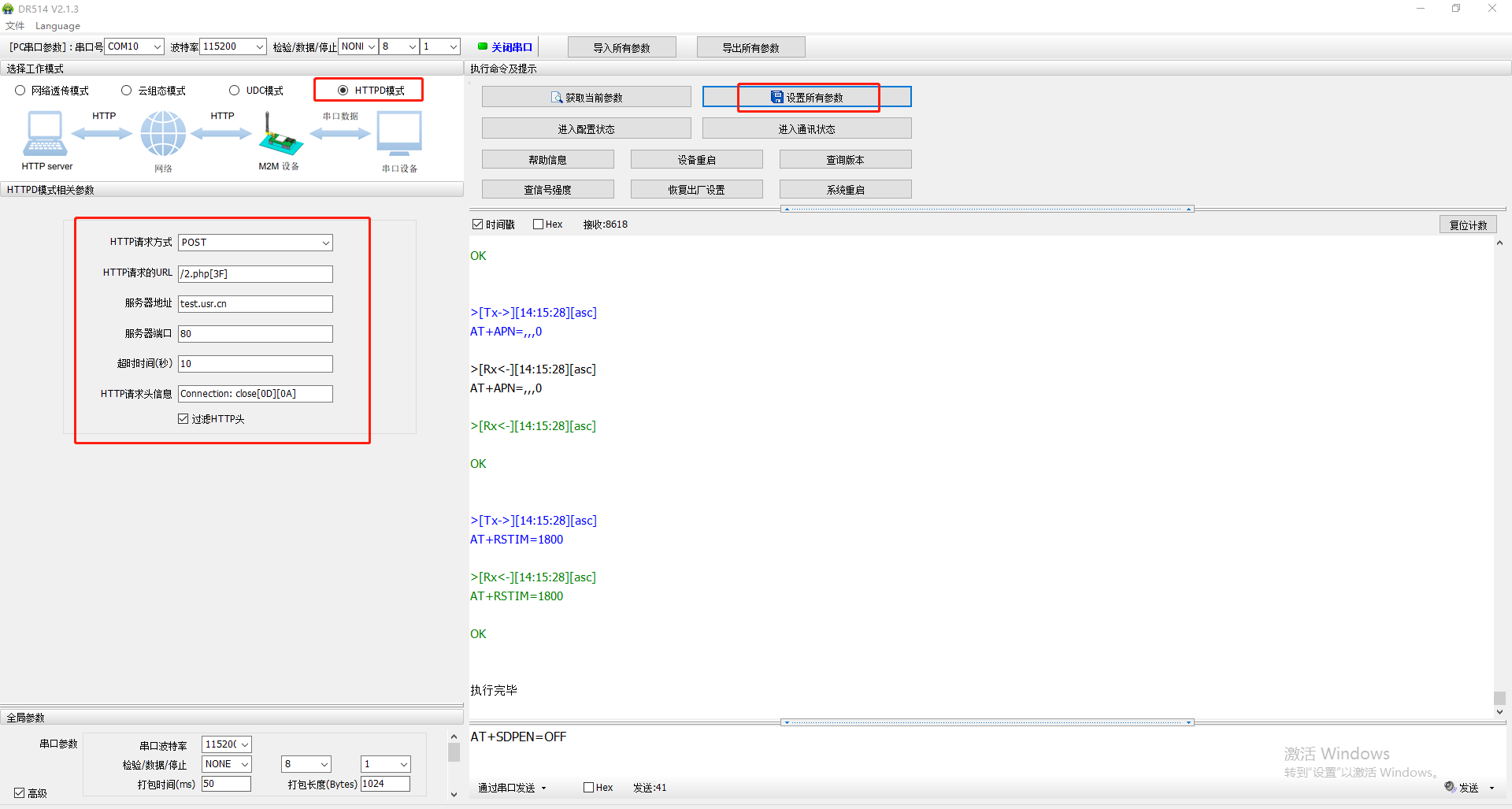

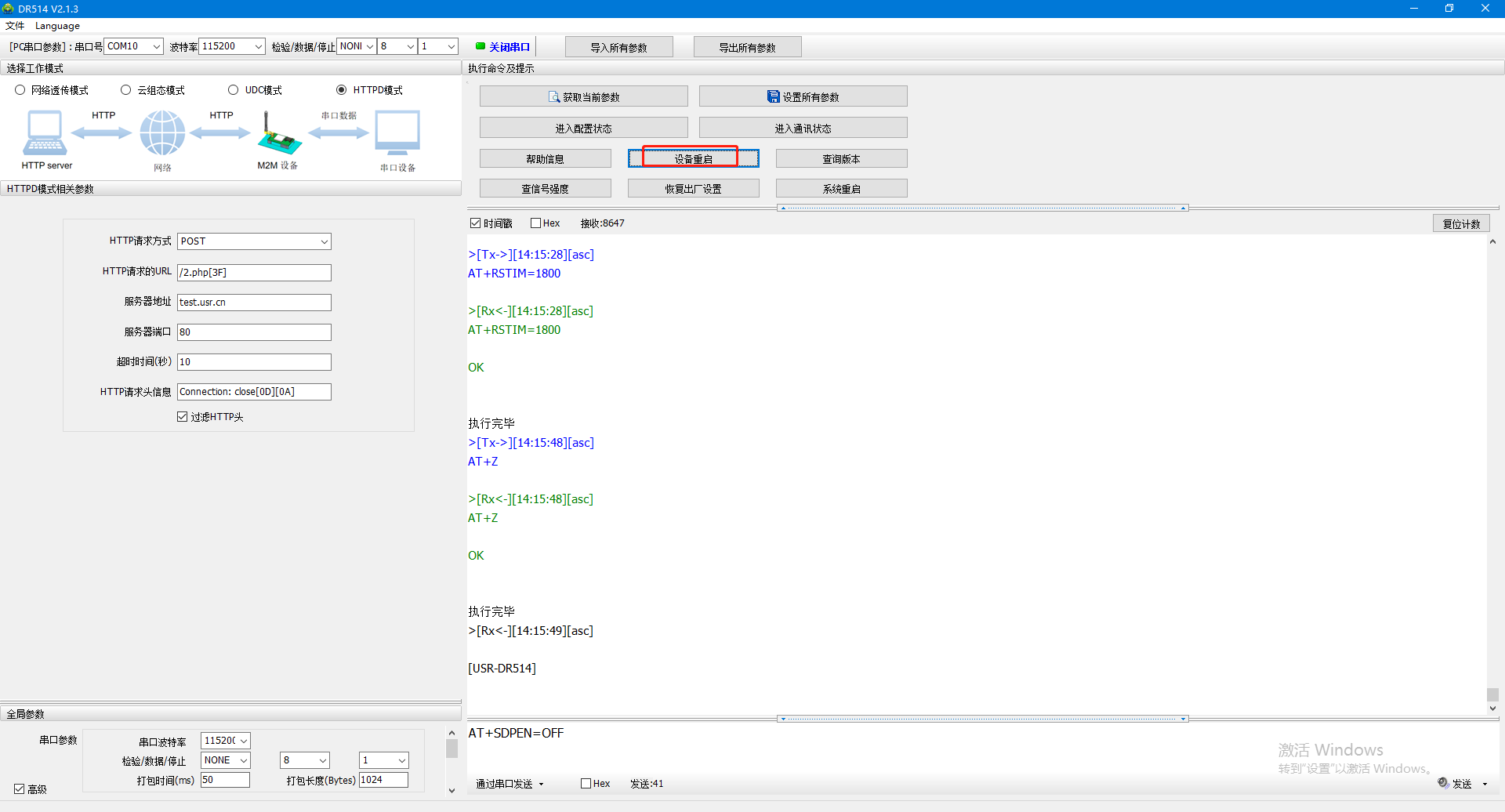

4、設置HTTPD參數，點擊設置所有參數
HTTPD模式：勾選
HTTP請求方式：POST
HTTP請求的URL：/2.php[3F]
服務器地址：test.usr.cn
注：這里使用有人公司的測試服務器，收到串口數據會將數據返回串口。實際使用，可以直接連接實際的HTTPD服務器。
服務器端口：80
短連接超時時間（秒）：10
HTTP請求信息：Connection:close[0D][0A]
過濾HTTP頭：默認勾選，開啟過濾HTTP頭功能。
5、點擊設備重啟，設置軟件點擊關閉串口
四、功能調試
1、開啟過濾HTTP頭測試

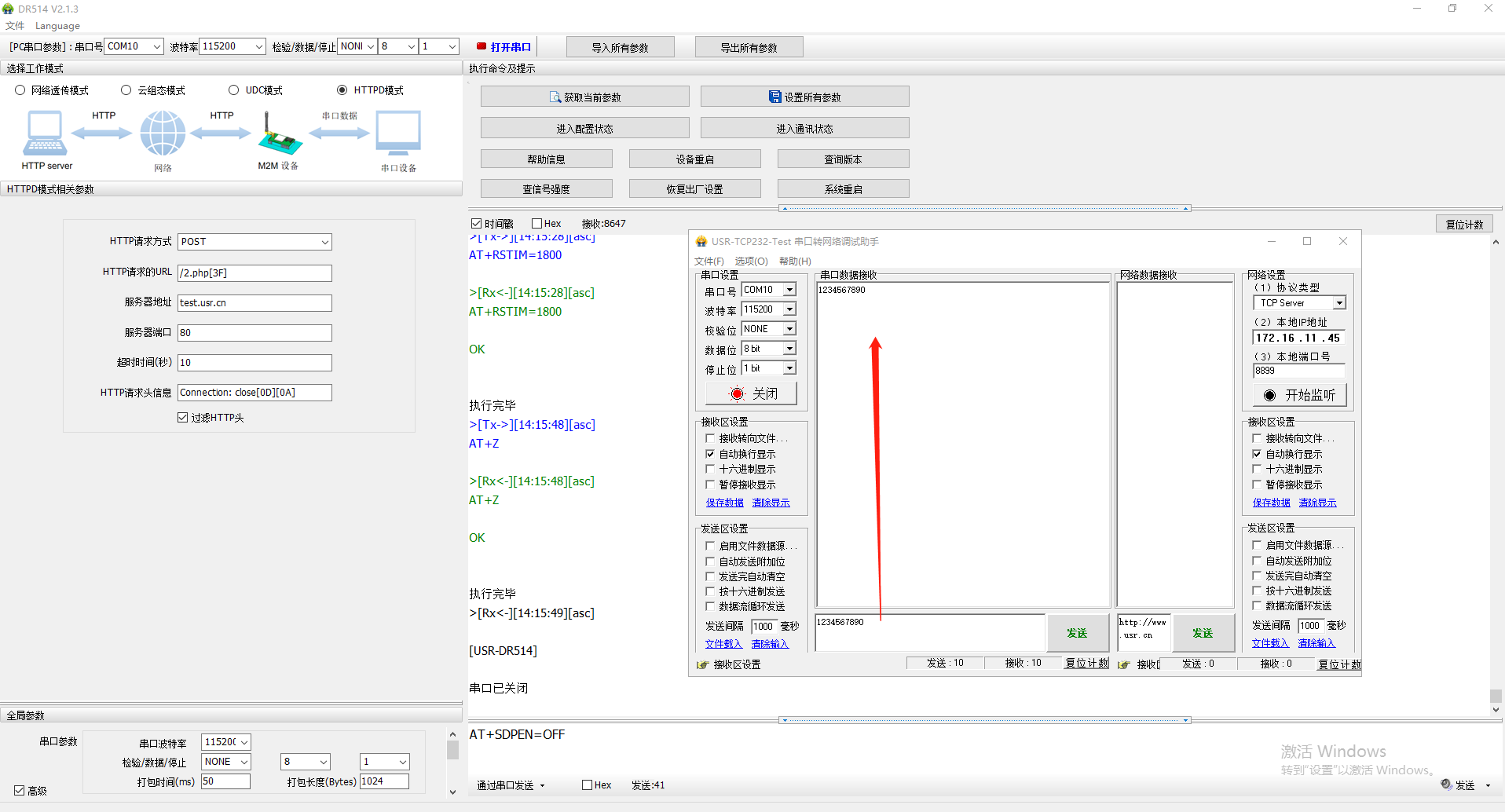

打開串口助手，串口參數和USR-DR514串口參數設置一致，發送1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因為開啟過濾HTTP頭功能，所以返回的信息中，只有數據1234567890。
2、關閉過濾HTTP頭測試

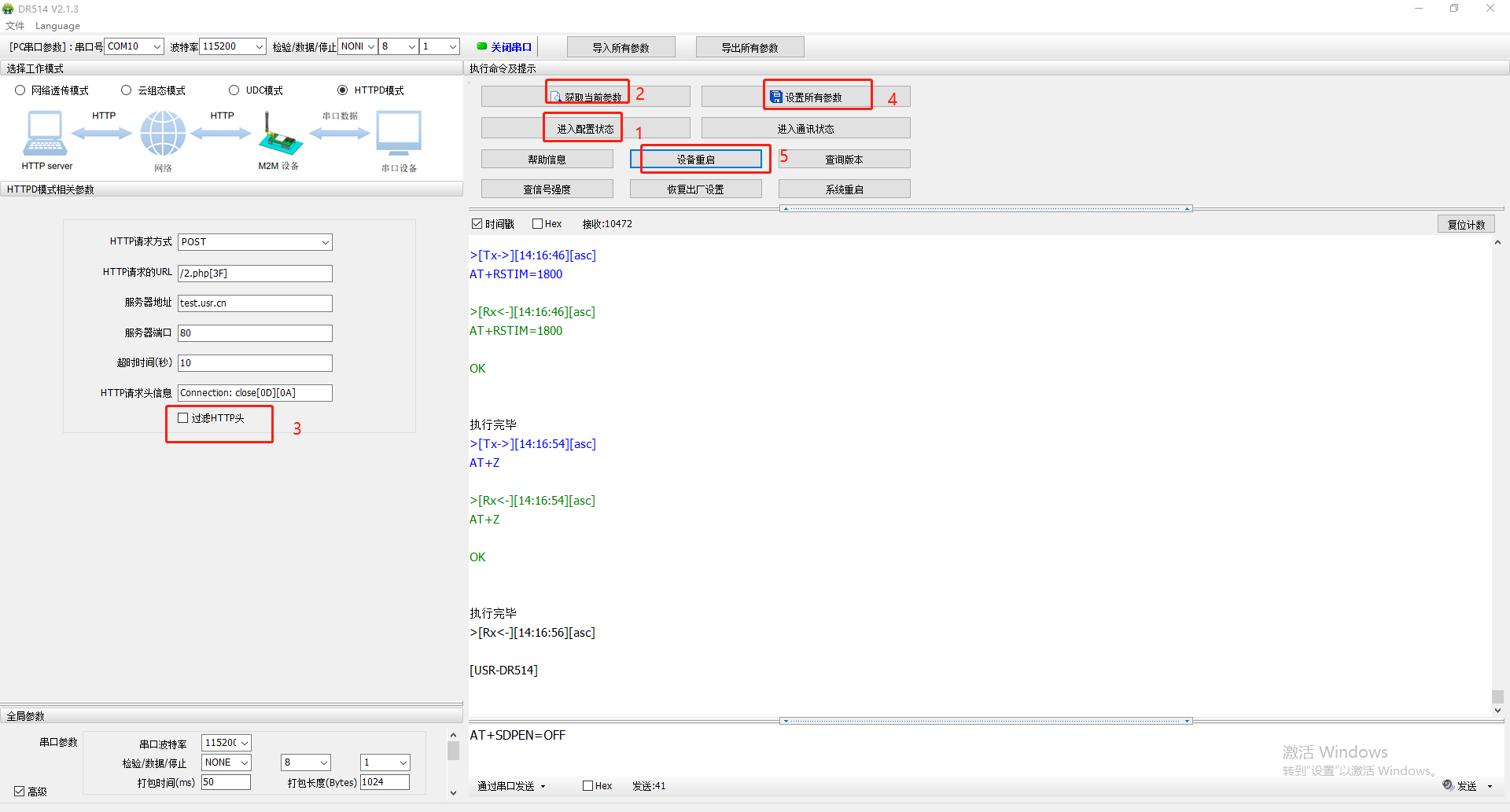

（1）關閉串口助手，打開USR-DR514的設置軟件，打開串口，點擊進入配置狀態，點擊獲取當前參數，取消勾選過濾HTTP頭功能，點擊設置所有參數，點擊設備重啟。參數設置成功之后，設置軟件關閉串口。

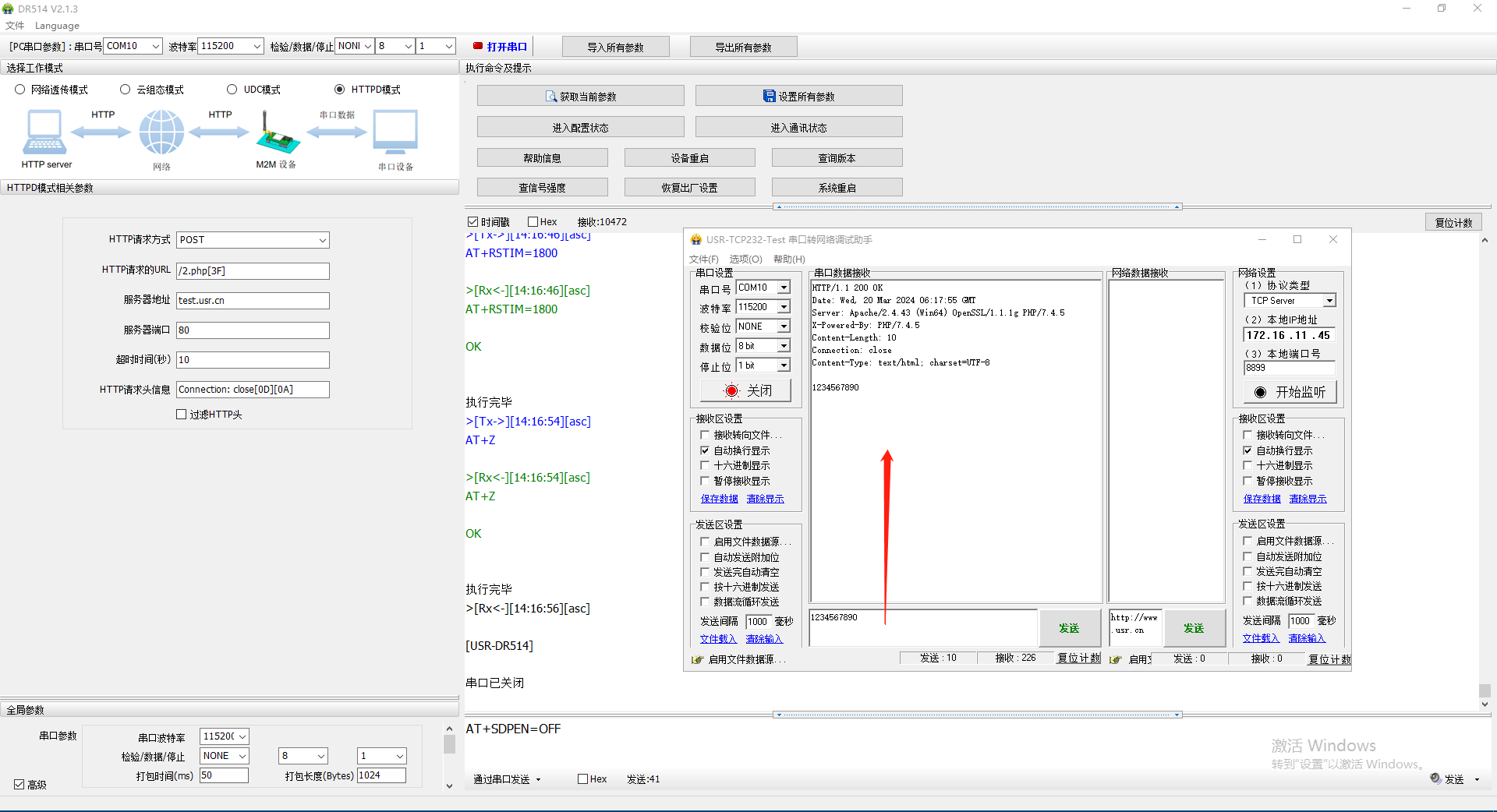

（2）打開串口助手，發送1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因為關閉過濾HTTP頭功能，所以返回的信息中，帶報頭信息和數據1234567890。
編寫人：金志方 編寫日期：2024-03-21
審核人：金志方 審核日期：2024-03-21
訂正版本：V1.0 訂正內容：初稿
