USR-DR512 串口配置短信透傳模式示例
備注：USR-DR512支持有人公司的內置SIM卡聯網。內置卡不能發送短信，測試短信透傳功能，需要插入可以發送短信的手機卡。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR512 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR512 產品 1臺
交流AC 220V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。

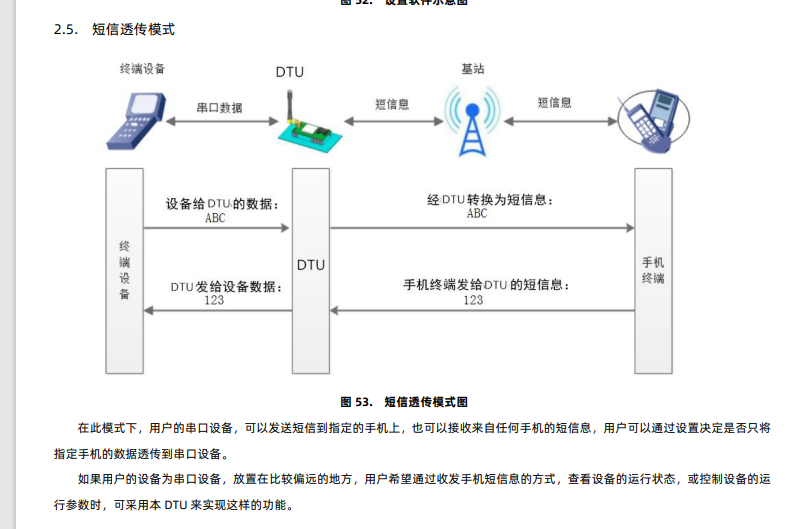

3、短信透傳原理圖
4、查看端口號

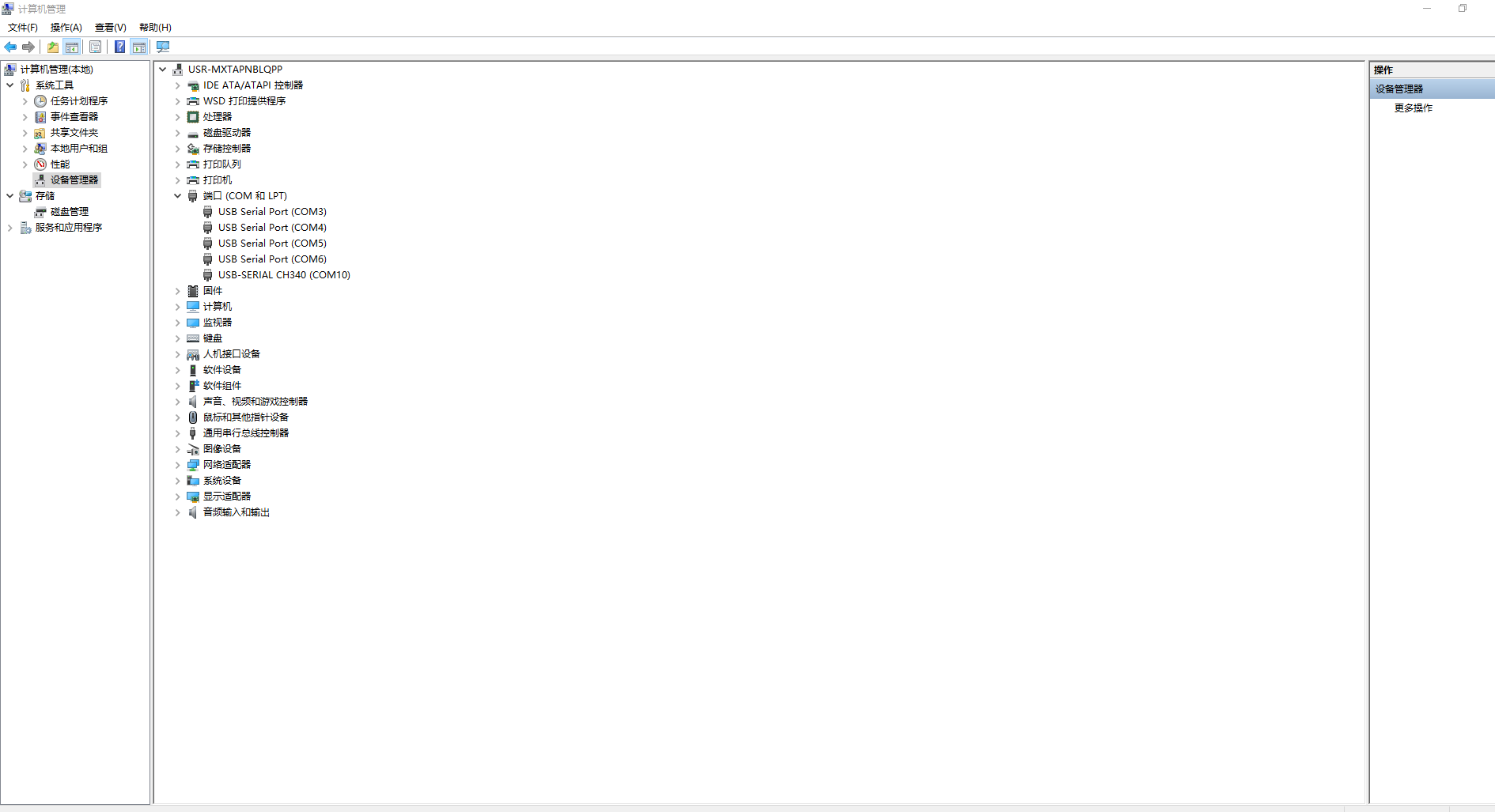

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。
三、USR-DR512串口配置

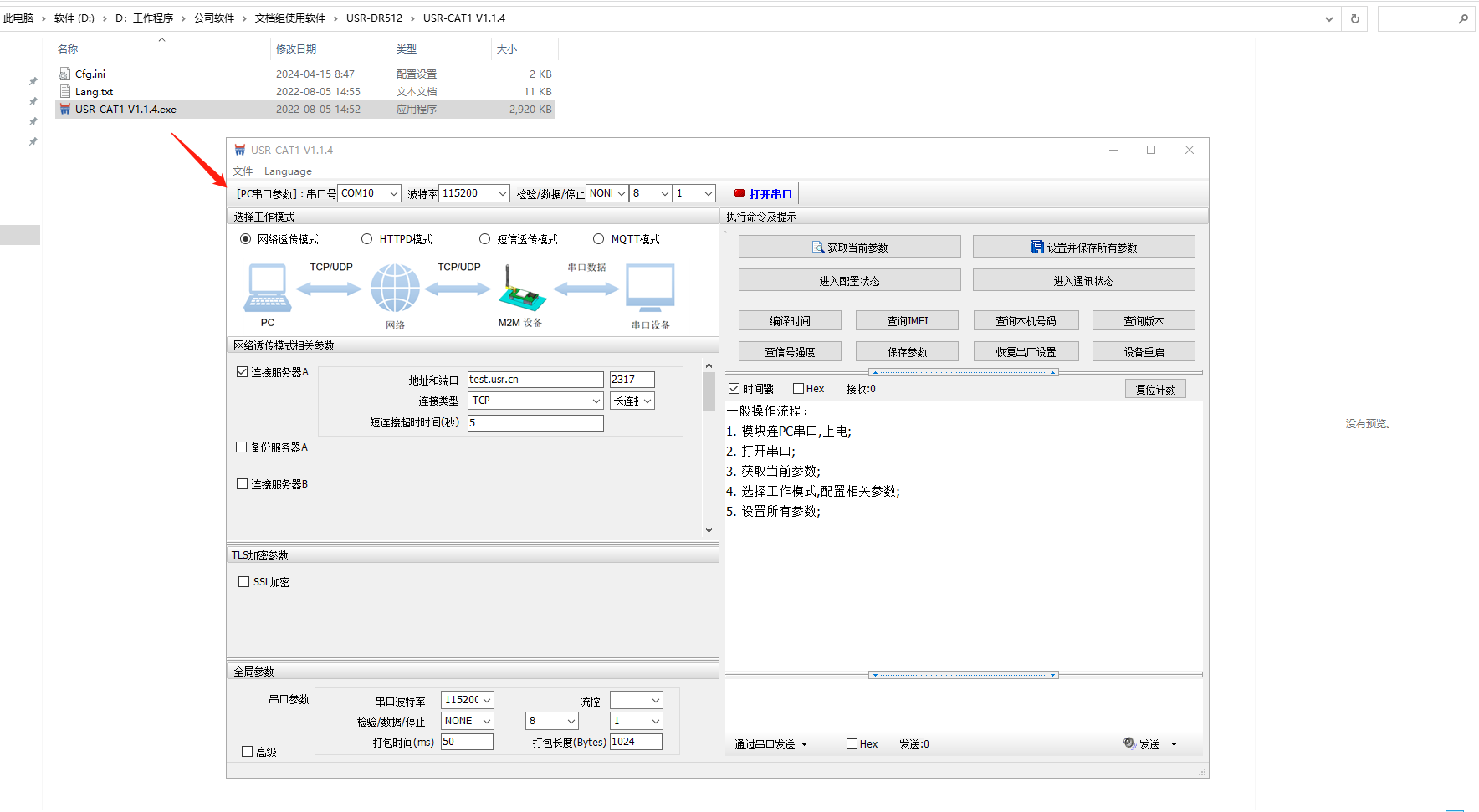

1、打開USR-DR512設置軟件USR-CAT1 V1.1.4.exe

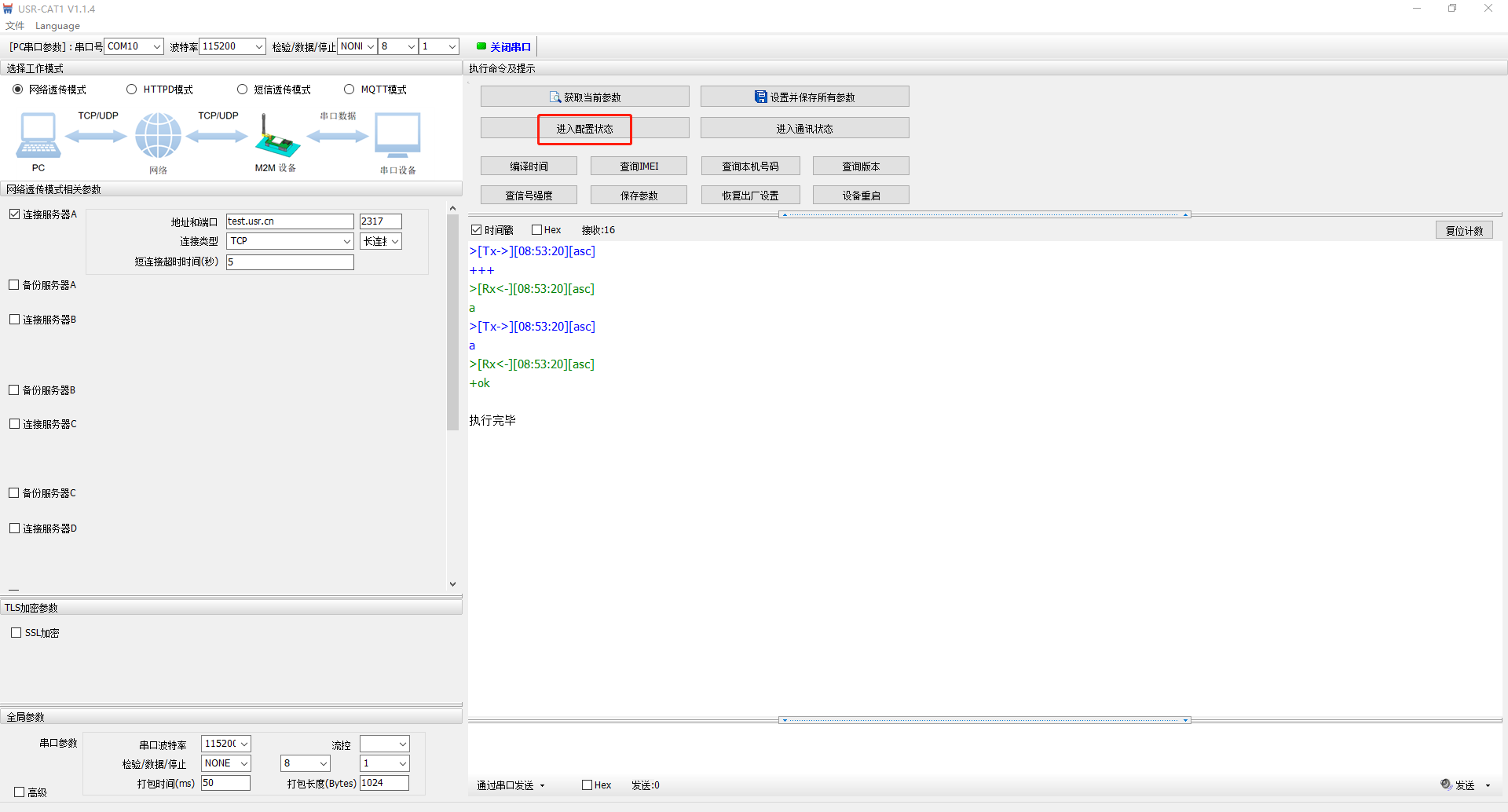

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR512波特率一致，點擊進入配置狀態。

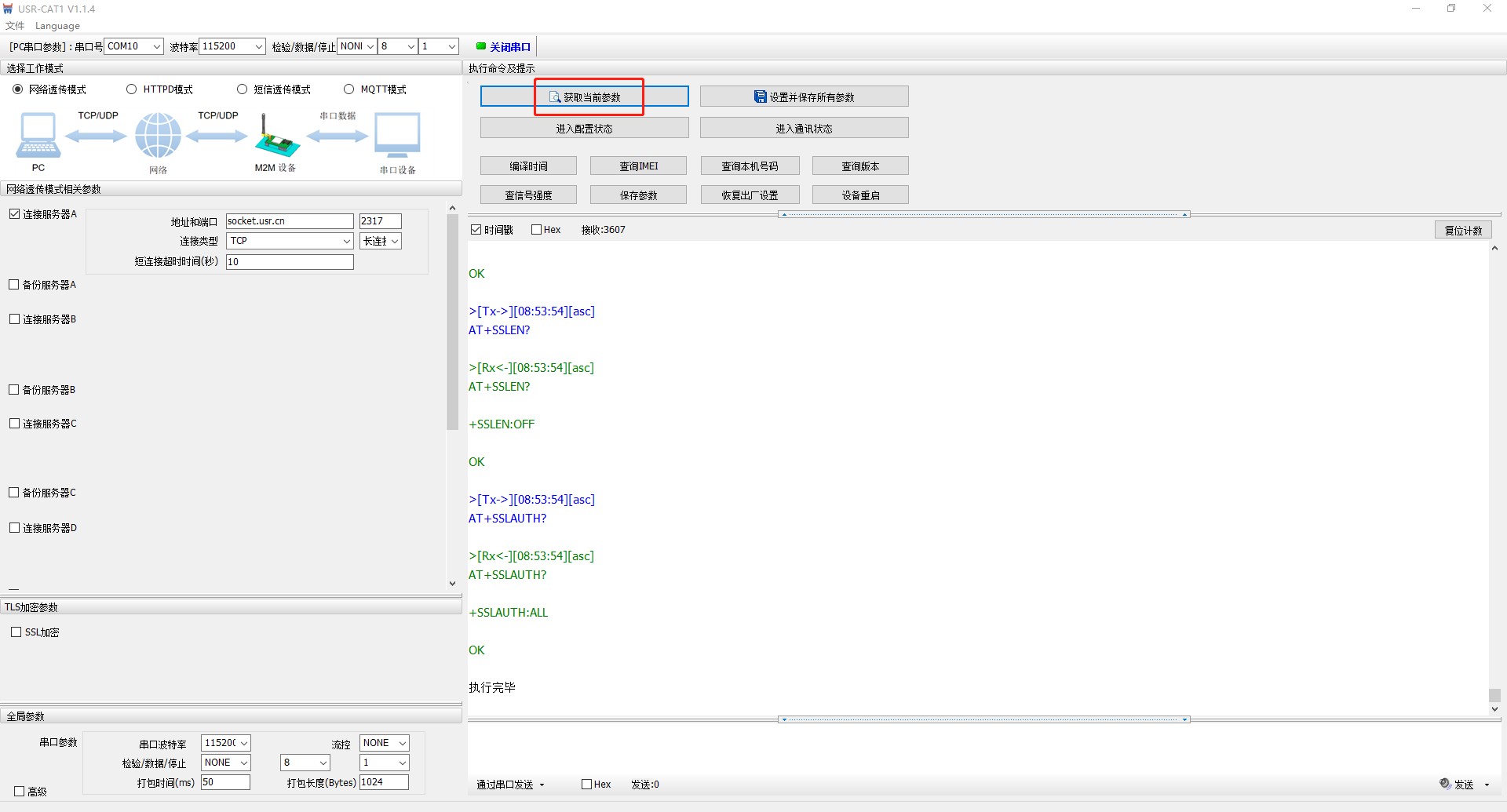

3、點擊獲取當前參數

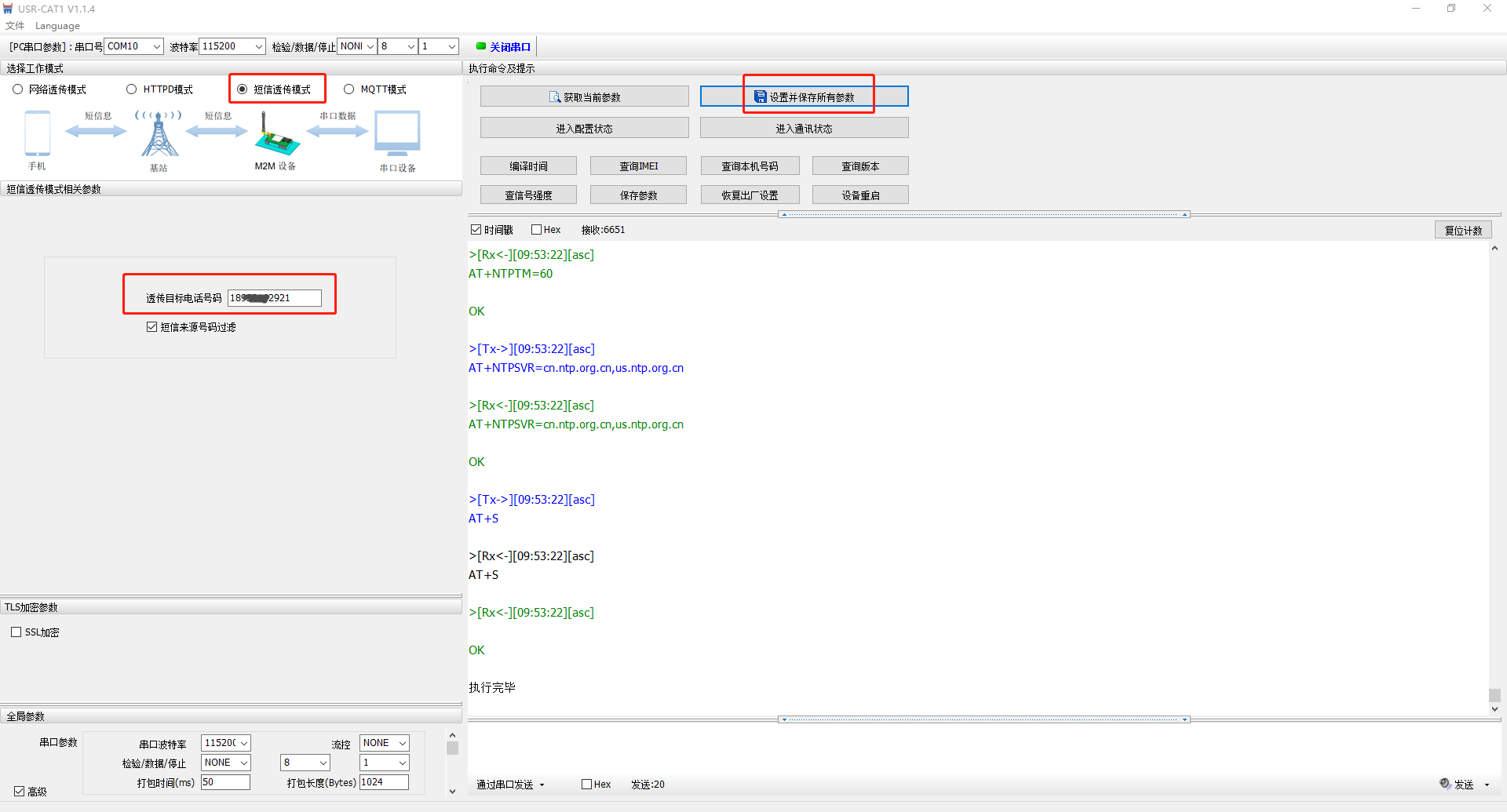

4、勾選短信透傳模式，輸入透傳目標電話號碼，點擊設置并保存所有參數。USR-DR512參數保存并重啟。
四、功能調試

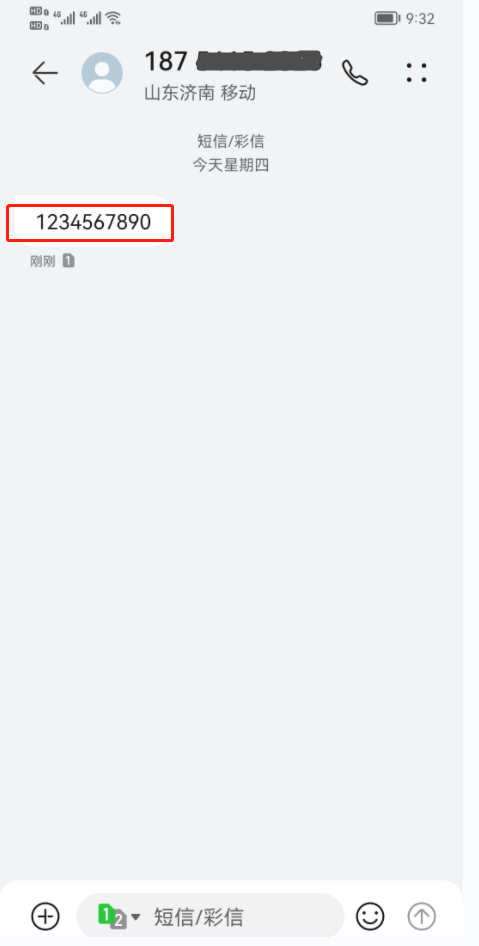

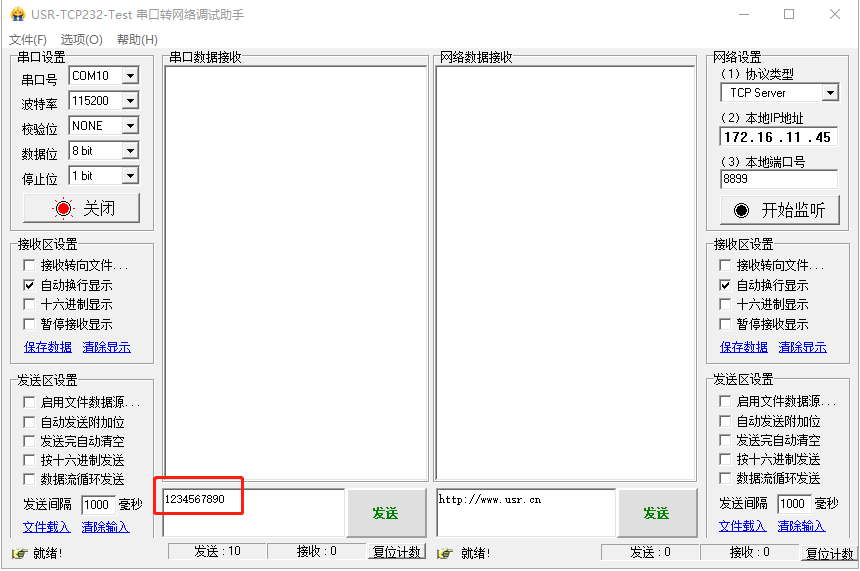

1、USR-DR512串口接USB-RS485串口線，打開USR-TCP485-TEST串口助手，打開串口，發送數據1234567890，目標手機號收到短信。

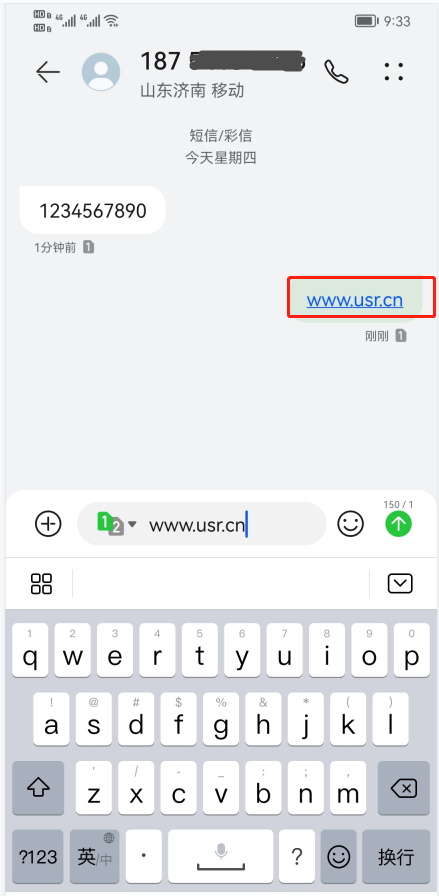

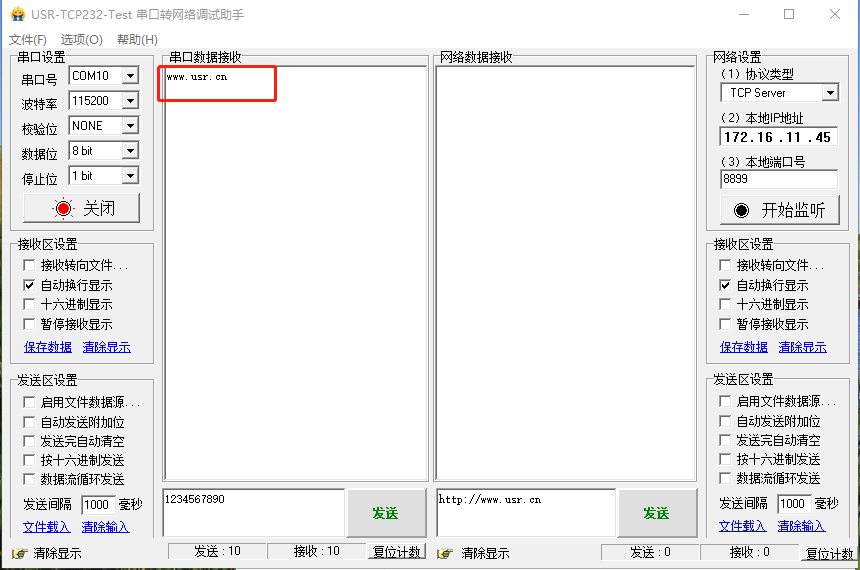

2、USR-DR512串口接USB-RS485串口線，打開USR-TCP485-TEST串口助手，打開串口，目標手機向插入USR-DR512里面的SIM卡手機號發送短信www.bbxnc.com，USR-DR512串口接收到數據www.bbxnc.com。
編寫人：金志方 編寫日期：2024-04-19
審核人：金志方 審核日期：2024-04-19
訂正版本：V1.0 訂正內容：初稿
