USR-DR504 V3T協議透傳 UDC 模式示例
備注：USR-DR504需要插SIM卡聯網，連接遠程服務器。
一、資料下載
USR-DR504 軟件設計手冊http://www.bbxnc.com/Download/903.html
USR-DR504/DR514說明書（完整版）http://www.bbxnc.com/Download/1046.html
USR-DR504 規格書http://www.bbxnc.com/Download/904.html
USR-DR504/514 標準AT指令集http://www.bbxnc.com/Download/1048.html
USR-DR504設置軟件http://www.bbxnc.com/Download/907.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
注：更多資料請查看 UDC 二次開發說明和 UDC 協議說明。
UDC 開發協議：http://www.bbxnc.com/Download/540.html
UDC 開發幫助：http://www.bbxnc.com/Download/539.htm
二、硬件連接
1、所需物品
USR-DR504 產品 1臺
12V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR504 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

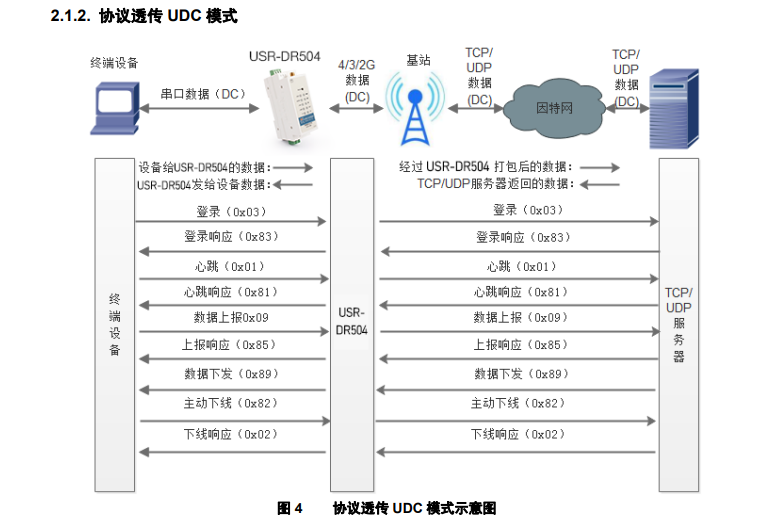

3、協議透傳UDC模式示意圖
此模式在網絡透傳模式上增加特定的注冊包和心跳包，并且對數據進行組包。
這種模式更方便用戶使用和 二次開發，用戶可以理解成加入UDC 協議的網絡透傳模式。
此模式下，我們提供了服務器端二次開發包，用戶在將鏈接庫加入到自己的工程后，就可以通過調用我們提供的接口，快速開發自己的服務端，好處在于設備 的上線情況和數據傳輸既能被用戶所掌握，也可以由用戶來控制，既方便了用戶開發，也提高了服務器端的統一性，穩定性和可靠性。
協議透傳對比網絡透傳模式有什么不同？
（1）設備端設置更加簡單，協議透傳模式下你不需要關注心跳包怎么寫，注冊包怎么設置，只需要按照要 求設置工作模式，服務器地址，端口號，TCP/UDP 和設備 ID 即可。
（2）服務器端簡化，可以看到設備上線信息。
（3）我們通過終端登錄號碼也就是設置軟件上輸入的 UDC ID 來區分不同的設備，可以拿到這個設備詳細 的信息，同時還可通過這種方式向設備發送數據。對設備進行管理操作。
（4）提供了服務器端二次開發包給客戶使用，可以利用開發包并參考我們提供的 demo 就可以十分便捷的開發出穩定的服務器程序。
開發包是 windows 下的動態鏈接庫文件，封裝了與我們 DR504 設備通訊所需要的全部 API 接口，包 括服務的啟動、數據發送、數據接收和關閉服務等等。
注：更多資料請查看 UDC 二次開發說明和 UDC 協議說明。
UDC 開發協議：http://www.bbxnc.com/Download/540.html
UDC 開發幫助：http://www.bbxnc.com/Download/539.html
4、查看端口號

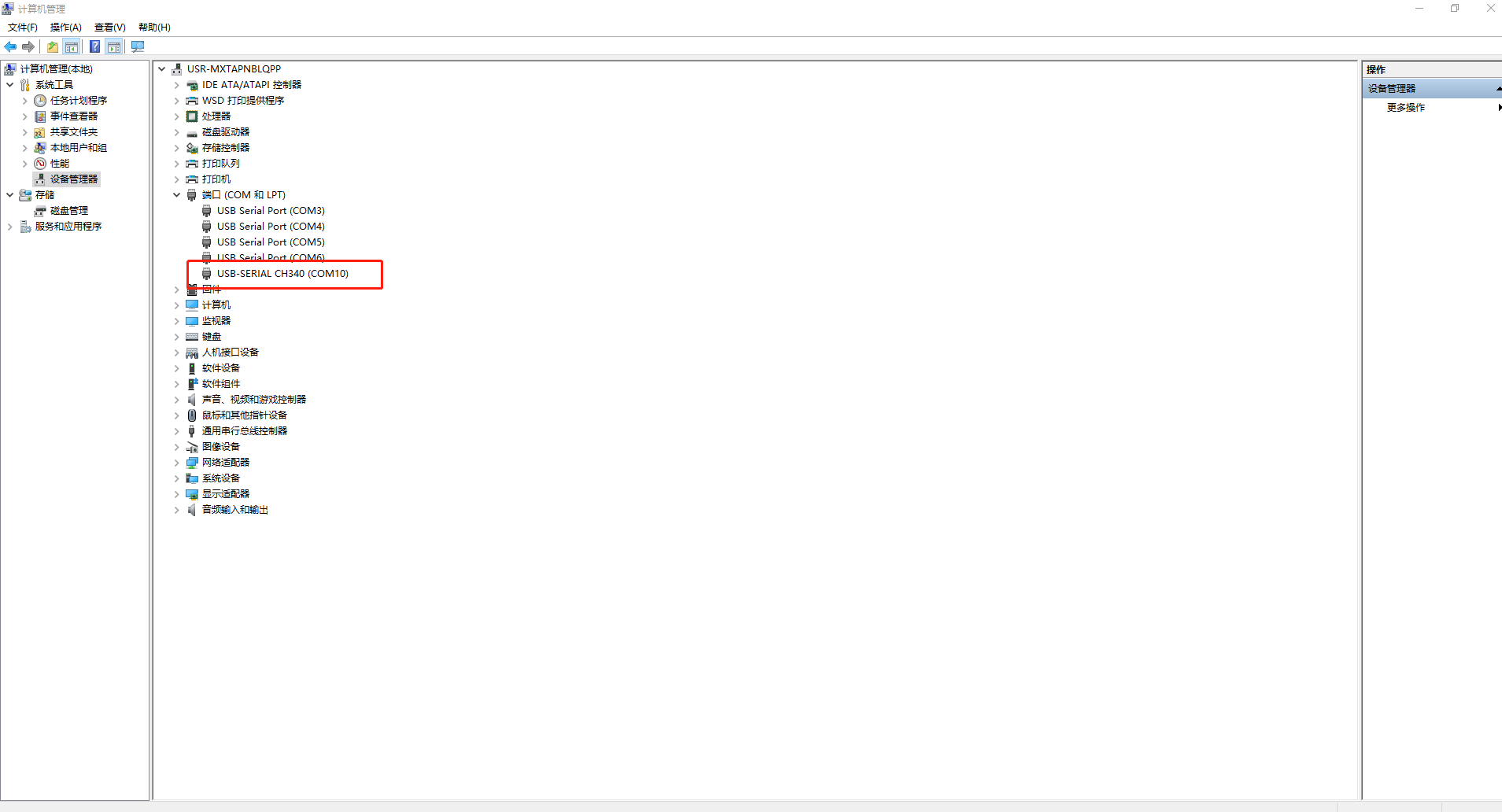

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR504的USB-RS485串口線COM口號，COM10。
三、USR-DR504參數設置

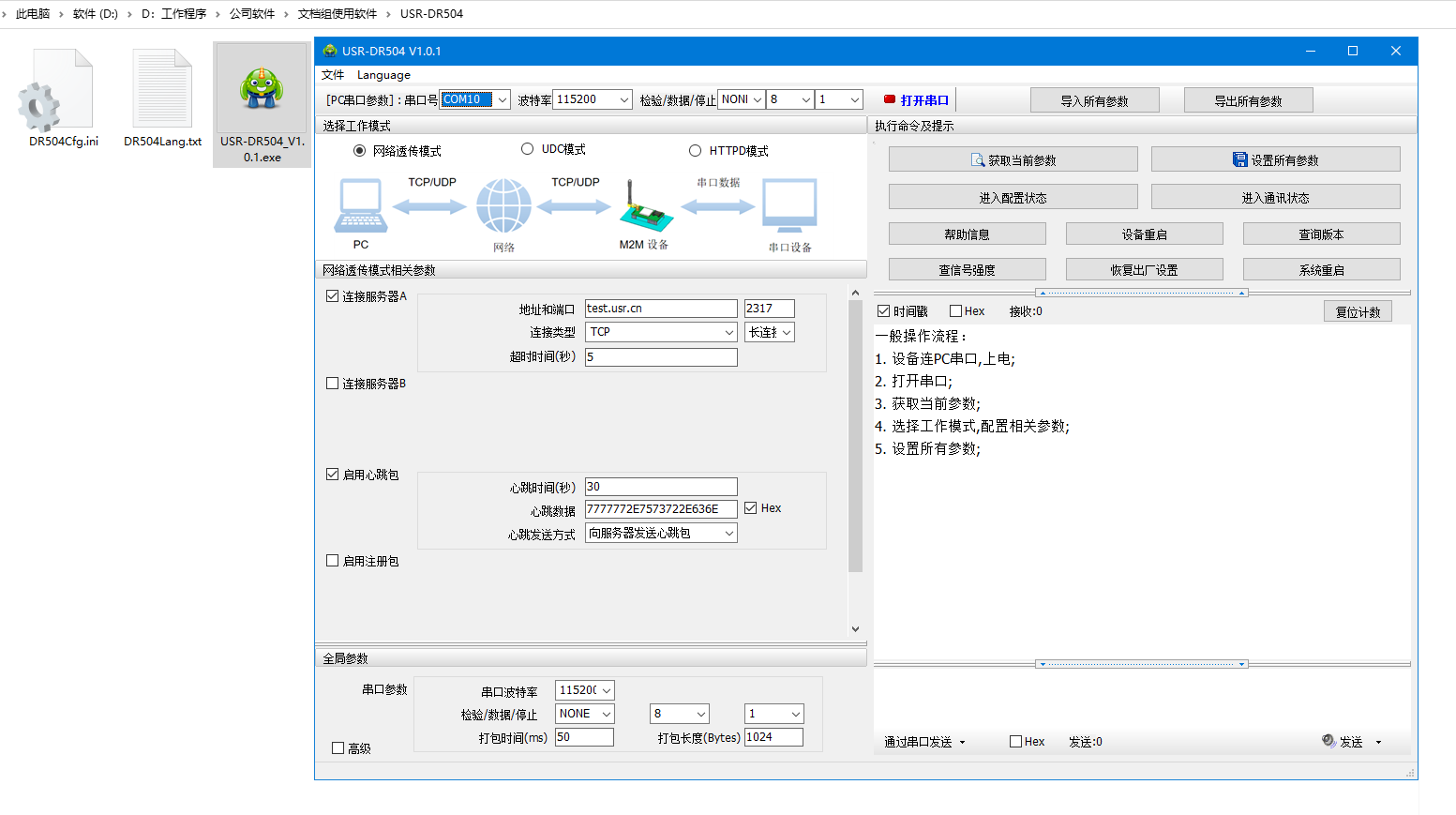

1、打開USR-DR504設置軟件

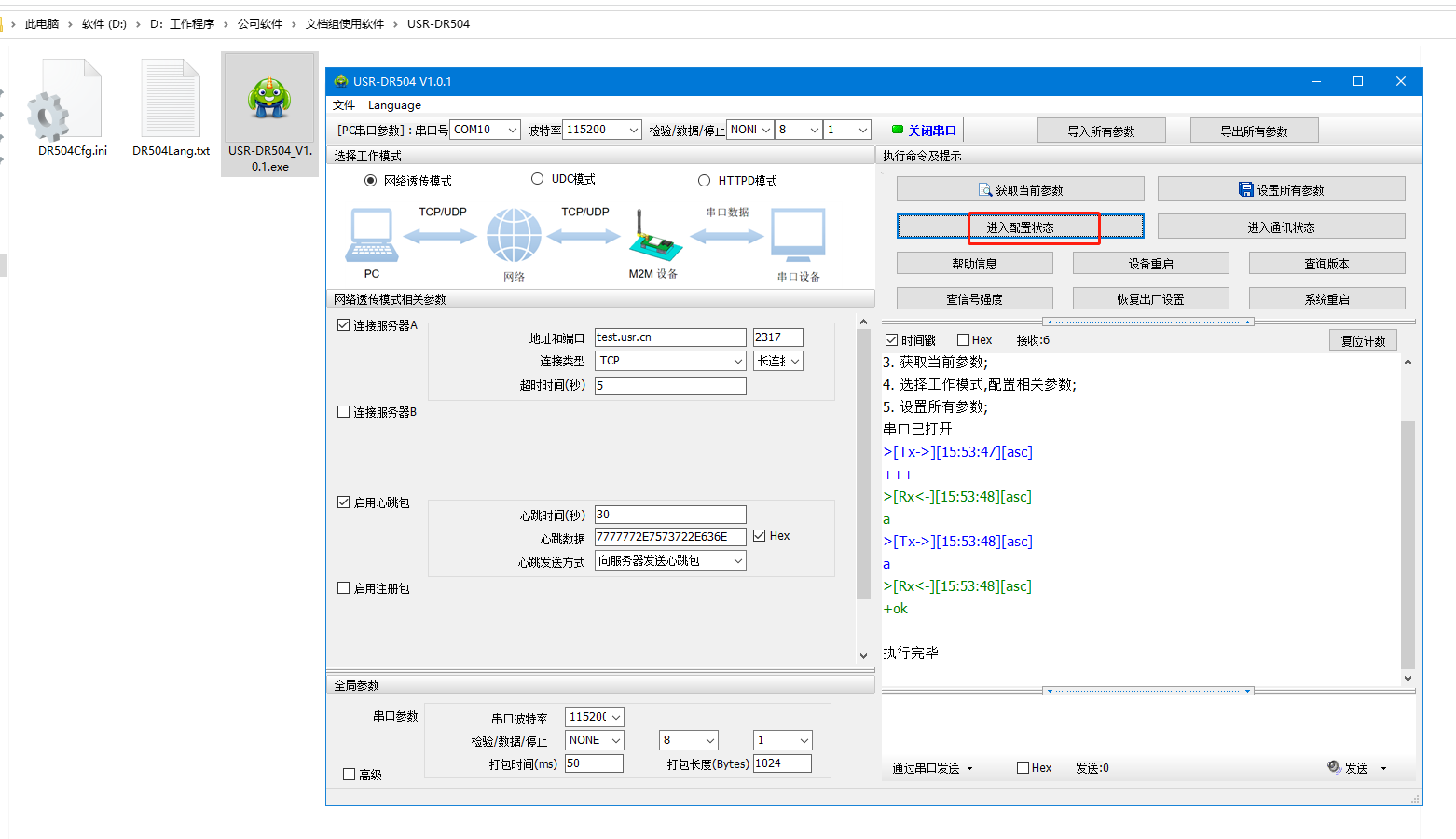

2、打開串口，點擊進入配置狀態

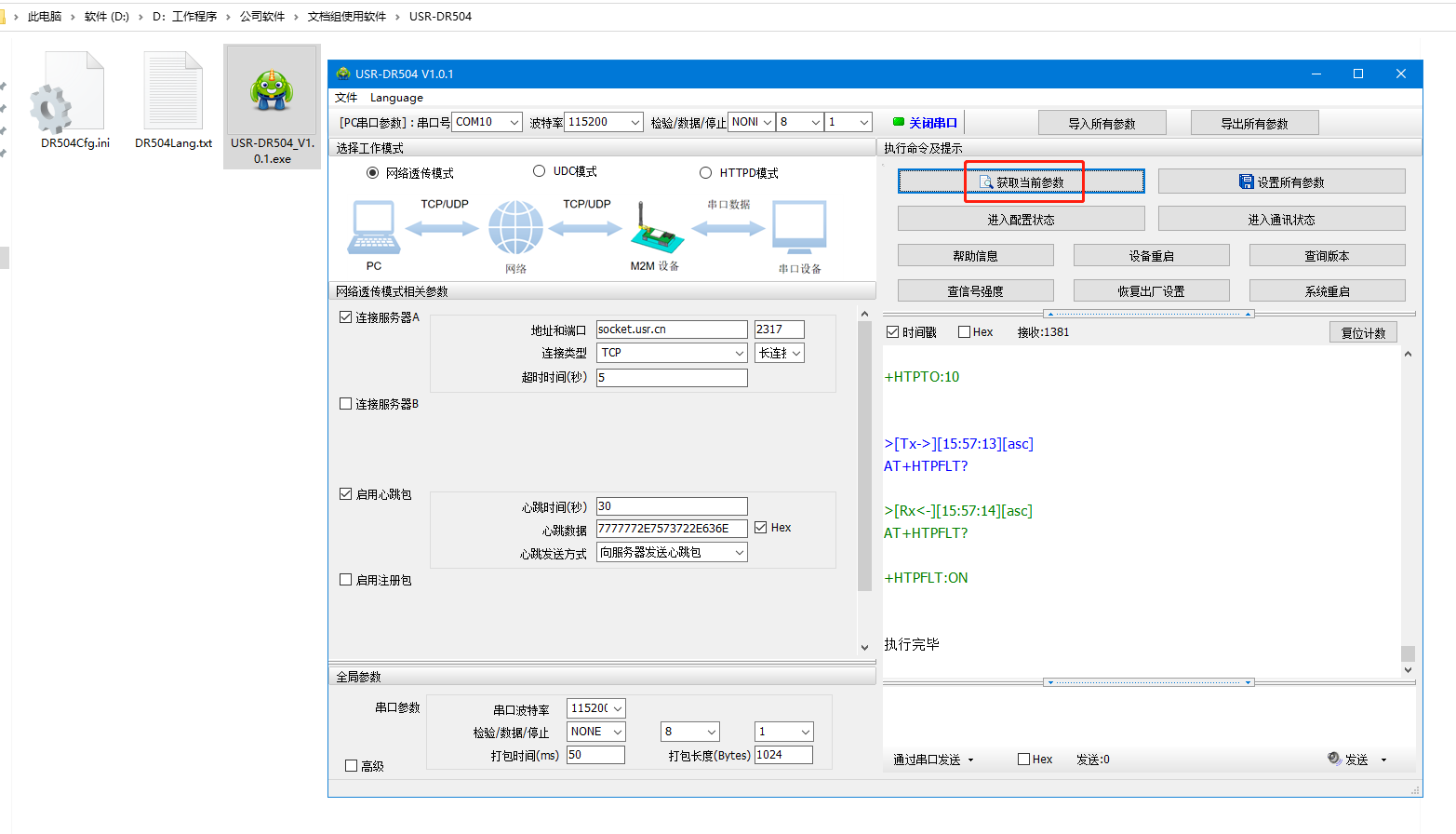

3、點擊獲取當前參數

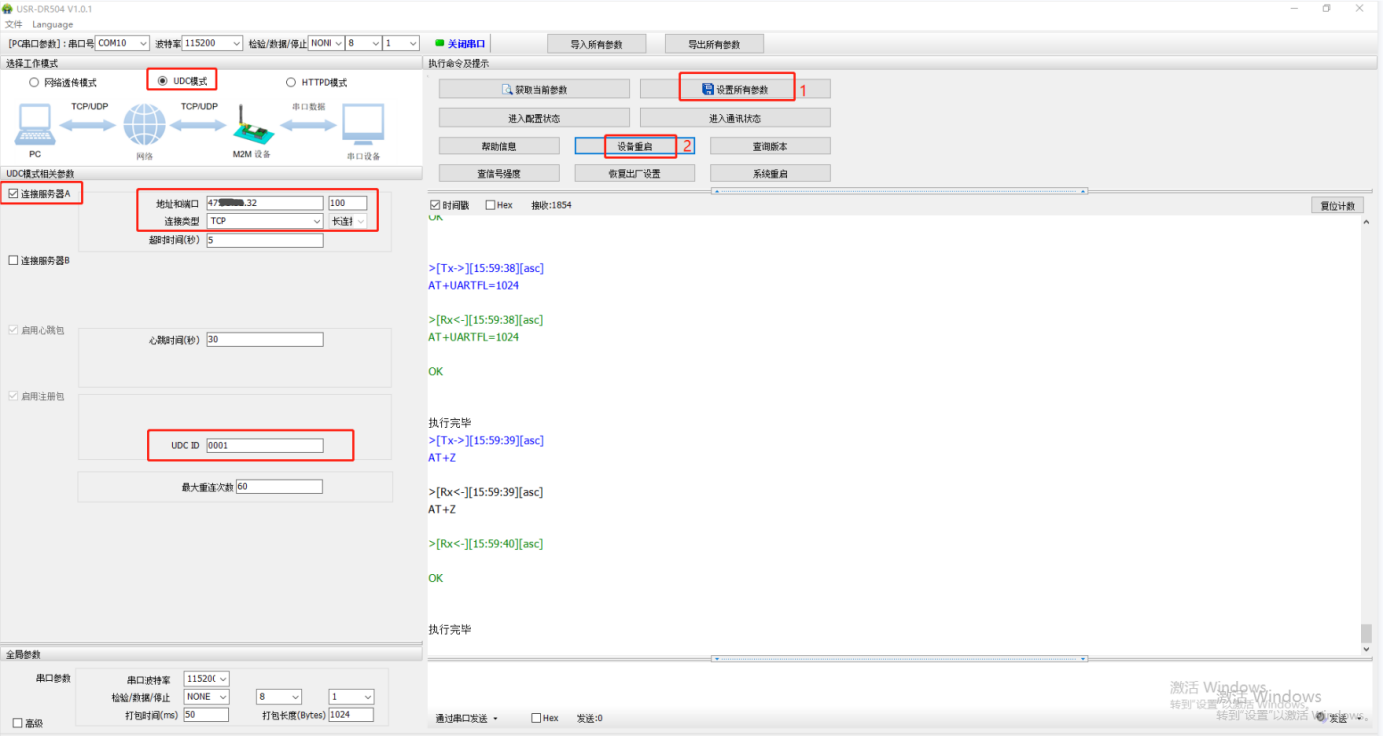

4、選擇UDC模式，勾選連接服務器A，地址設置要連接的遠程服務器地址，端口100，連接類型TCP，長連接。UDC ID用0001。設置完參數，點擊設置所有參數，點擊設備重啟。
5、重啟完之后，最后設置軟件點擊關閉串口。
四、協議透傳UDC模式調試

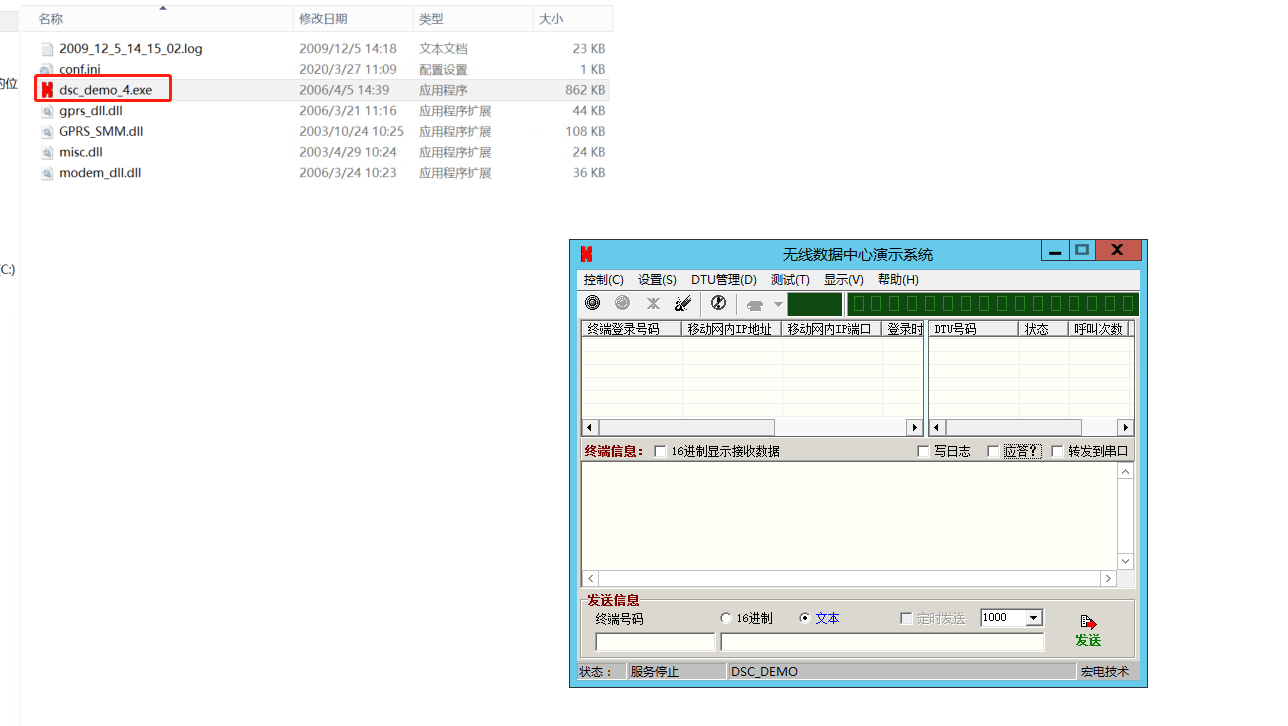

1、登錄遠程服務器，打開遠程服務器上的無線數據中心演示系統。

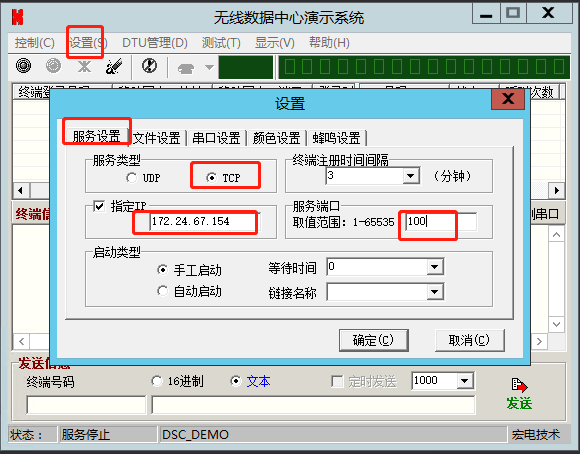

2、點擊設置，點擊服務設置，服務類型勾選TCP，勾選指定IP，輸入遠程服務器對應的服務器IP，服務端口用100，點擊確定。

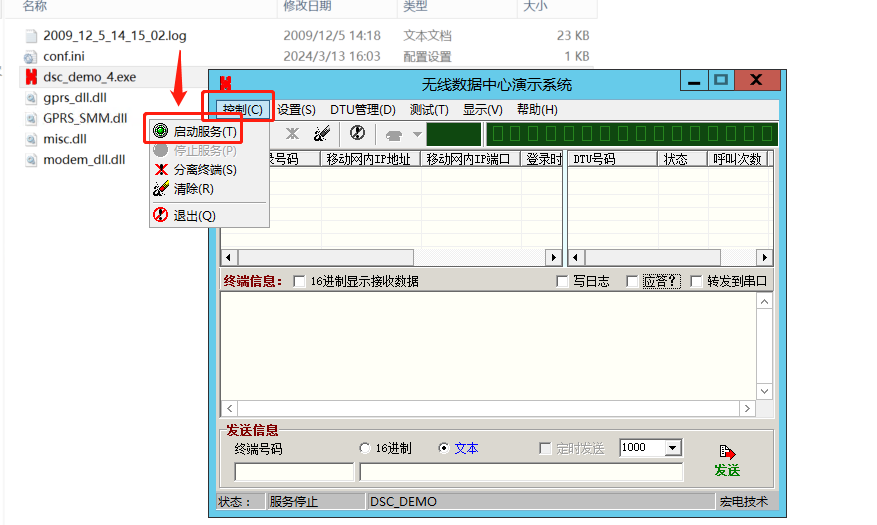

3、點擊控制，點擊啟動服務

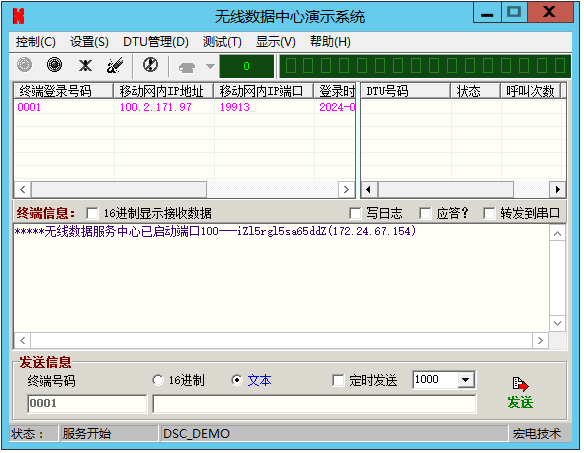

4、等待USR-DR504 TCP client連接到TCP server服務器，會顯示終端登錄號碼0001

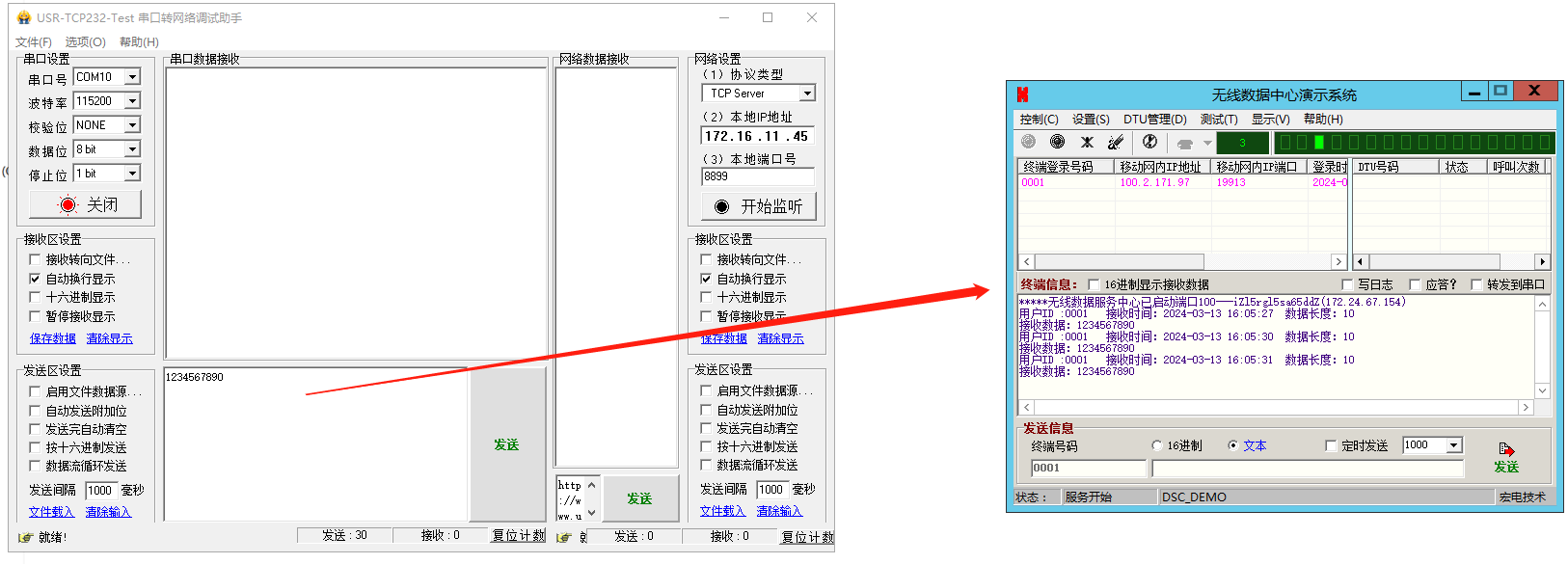

5、 USR-DR504接USB-RS485到電腦，電腦打開串口助手，打開COM口，發送數據1234567890，遠程服務器上的無線數據中心演示系統顯示接收信息。
用戶ID 0001，接收時間，數據長度，接收數據。

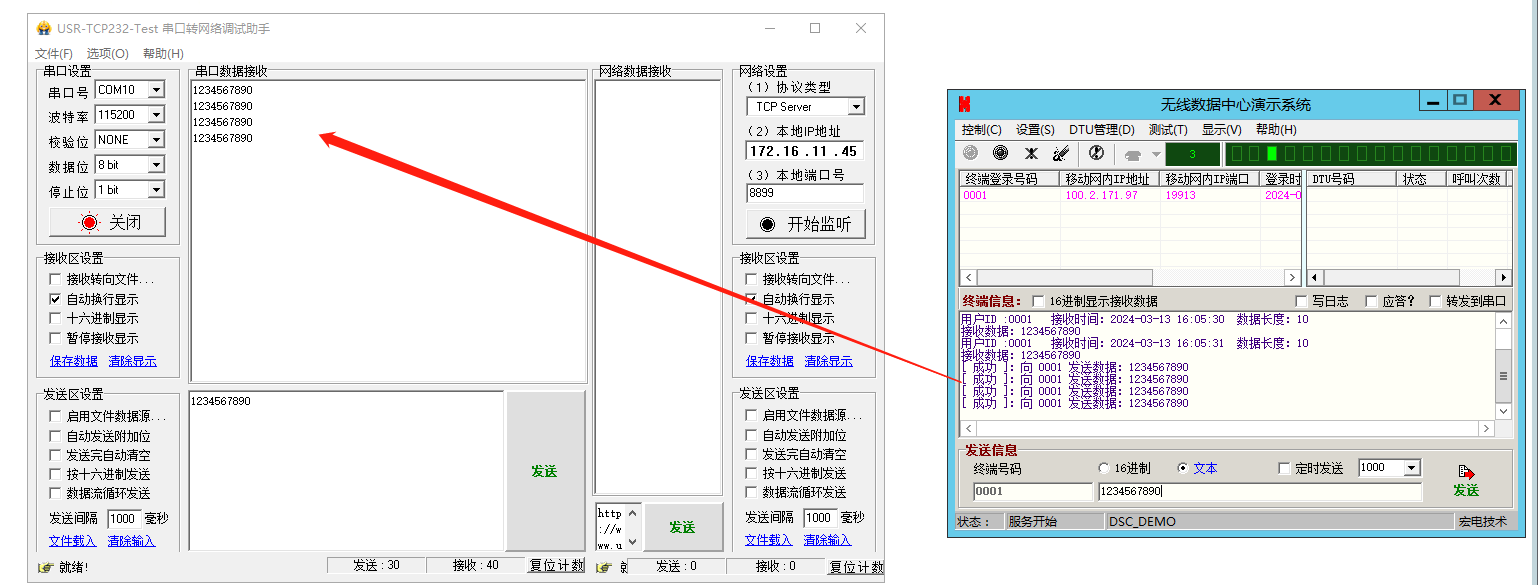

6、無線數據中心演示系統發送信息區，對終端號碼0001，發送1234567890，USR-DR504連接的串口助手，接收到數據1234567890。
編寫人：金志方 編寫日期：2024-03-14
審核人：金志方 審核日期：2024-03-14
訂正版本：V1.0 訂正內容：初稿
