USR-DR502 MQTT功能調試示例

備注：USR-DR502含有人公司內置SIM卡聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html

USR-G771/DR5X2/DR15X設置軟件（新）：http://www.bbxnc.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html

MQTT軟件，請百度自行下載。

二、硬件連接

1、所需物品

USR-DR502 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-RS485 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

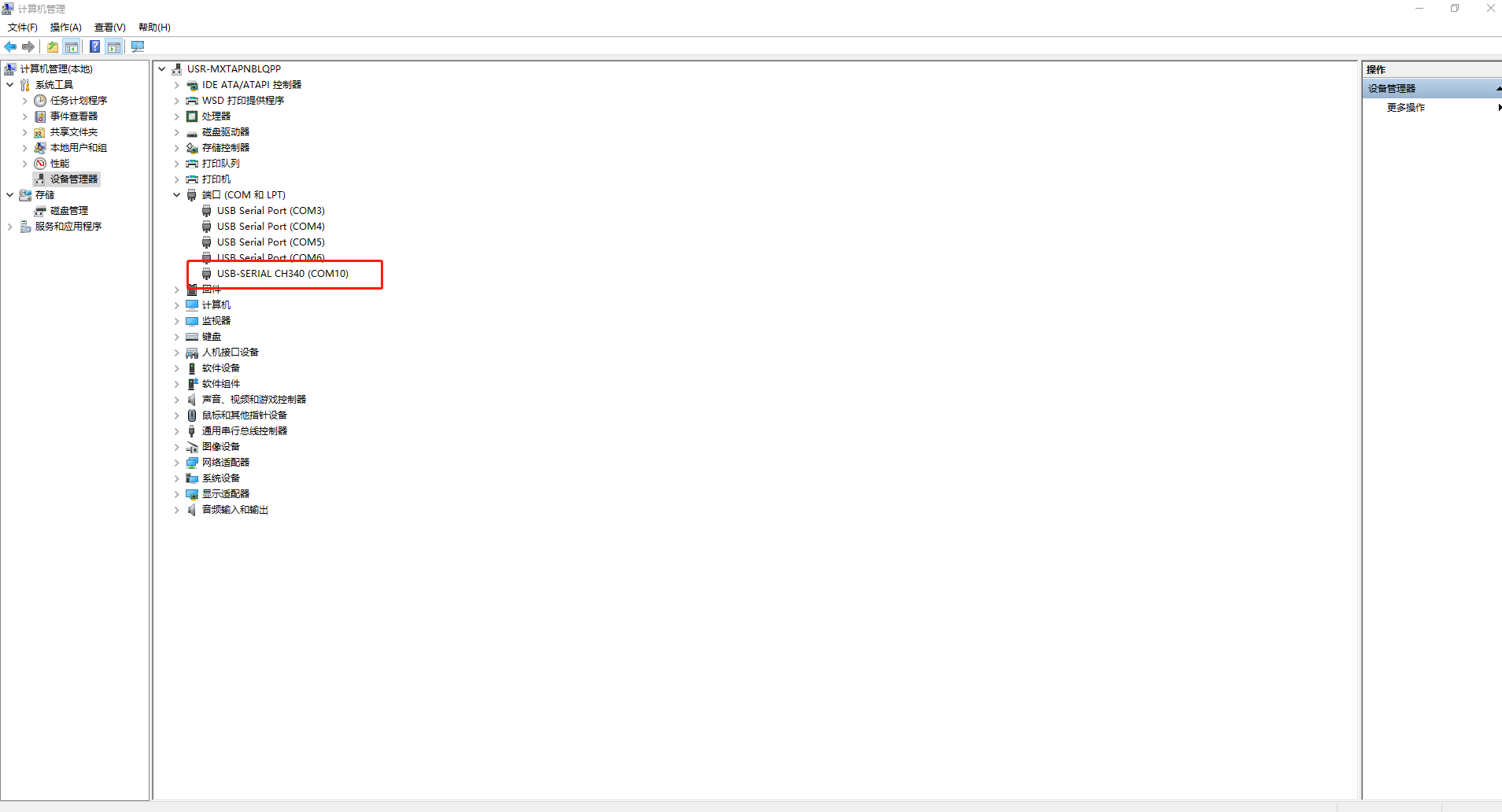

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR502的USB-RS485串口線COM口號，COM10。

三、USR-DR502參數設置

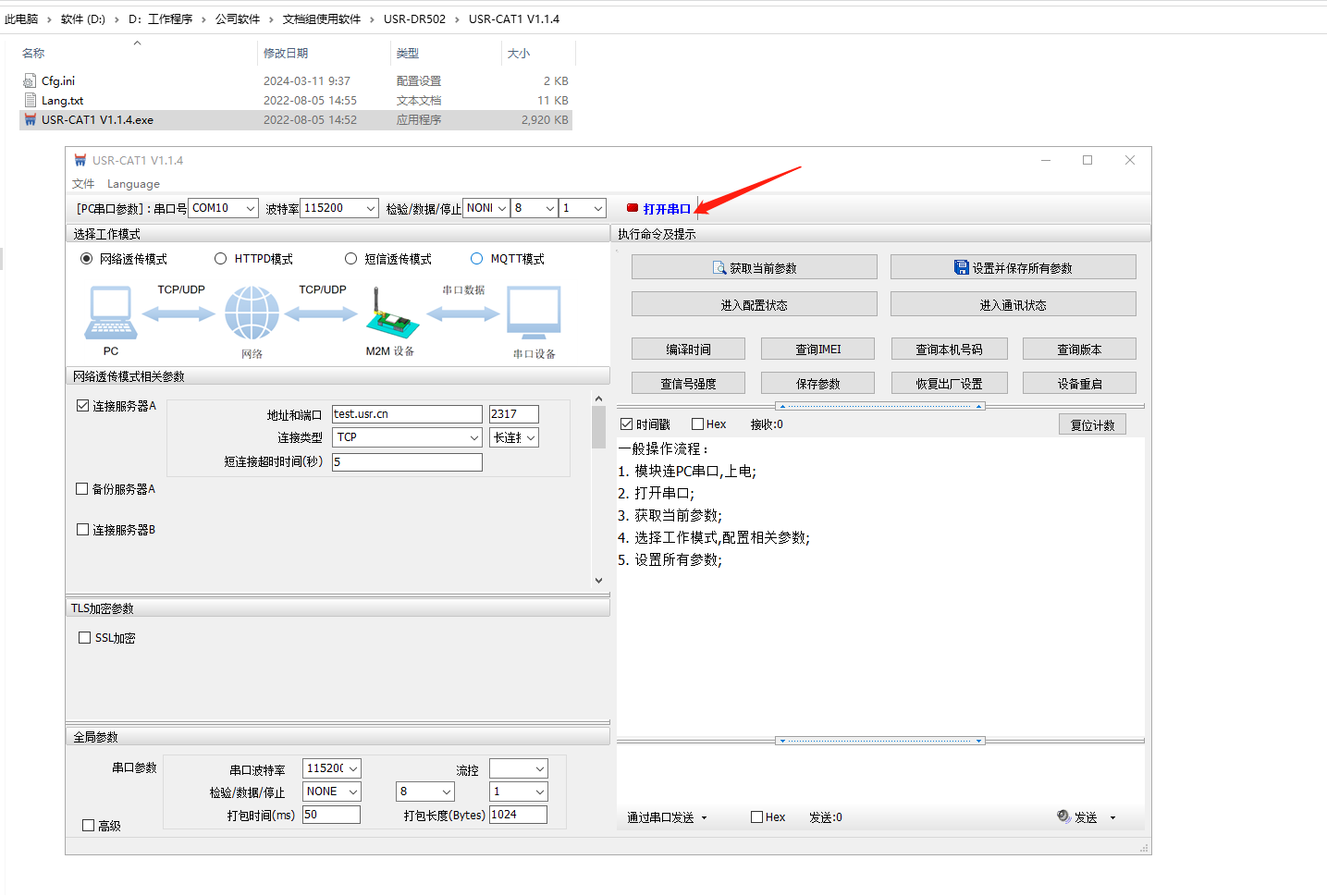

1、打開USR-DR502設置軟件

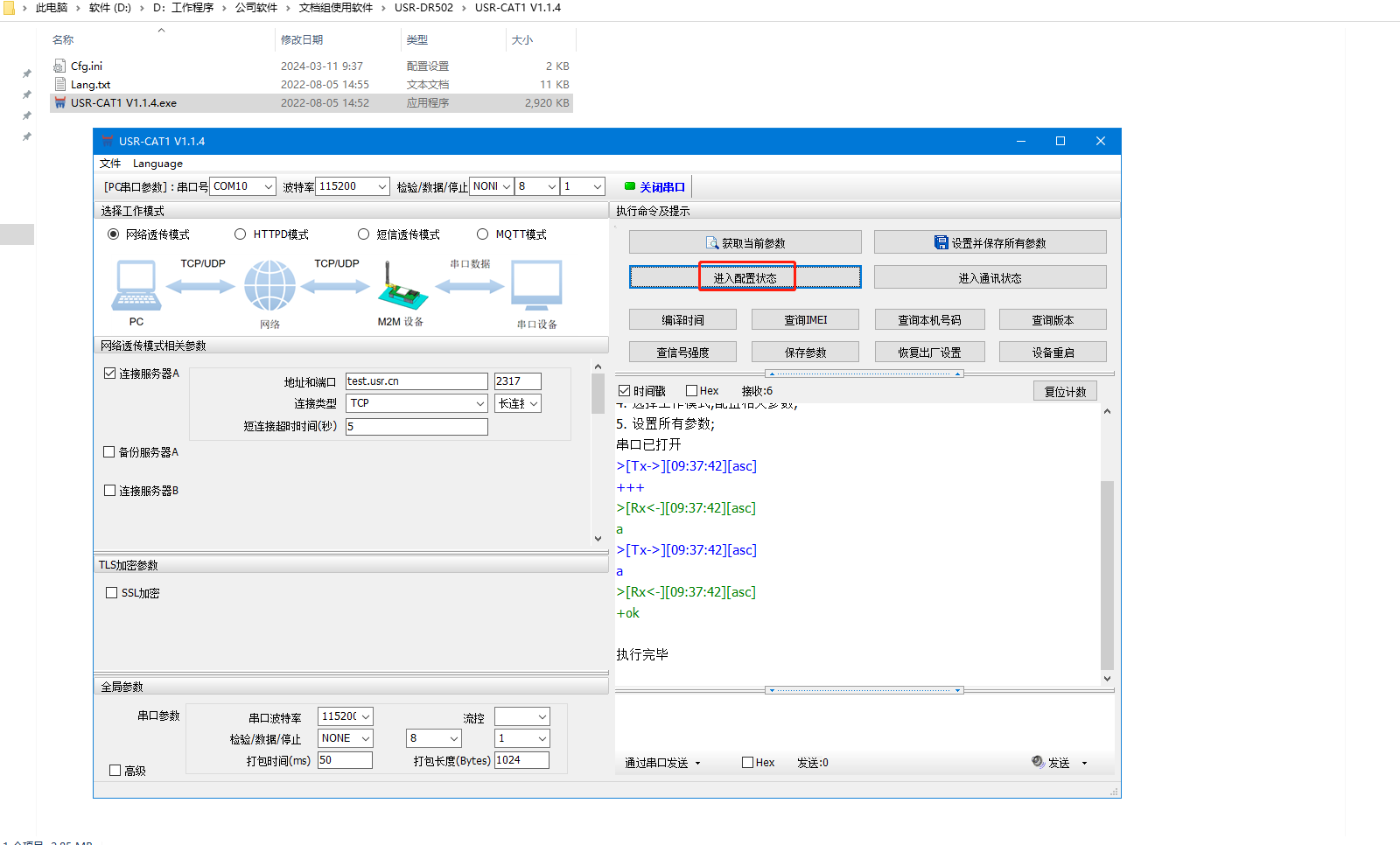

2、打開串口，點擊進入配置狀態

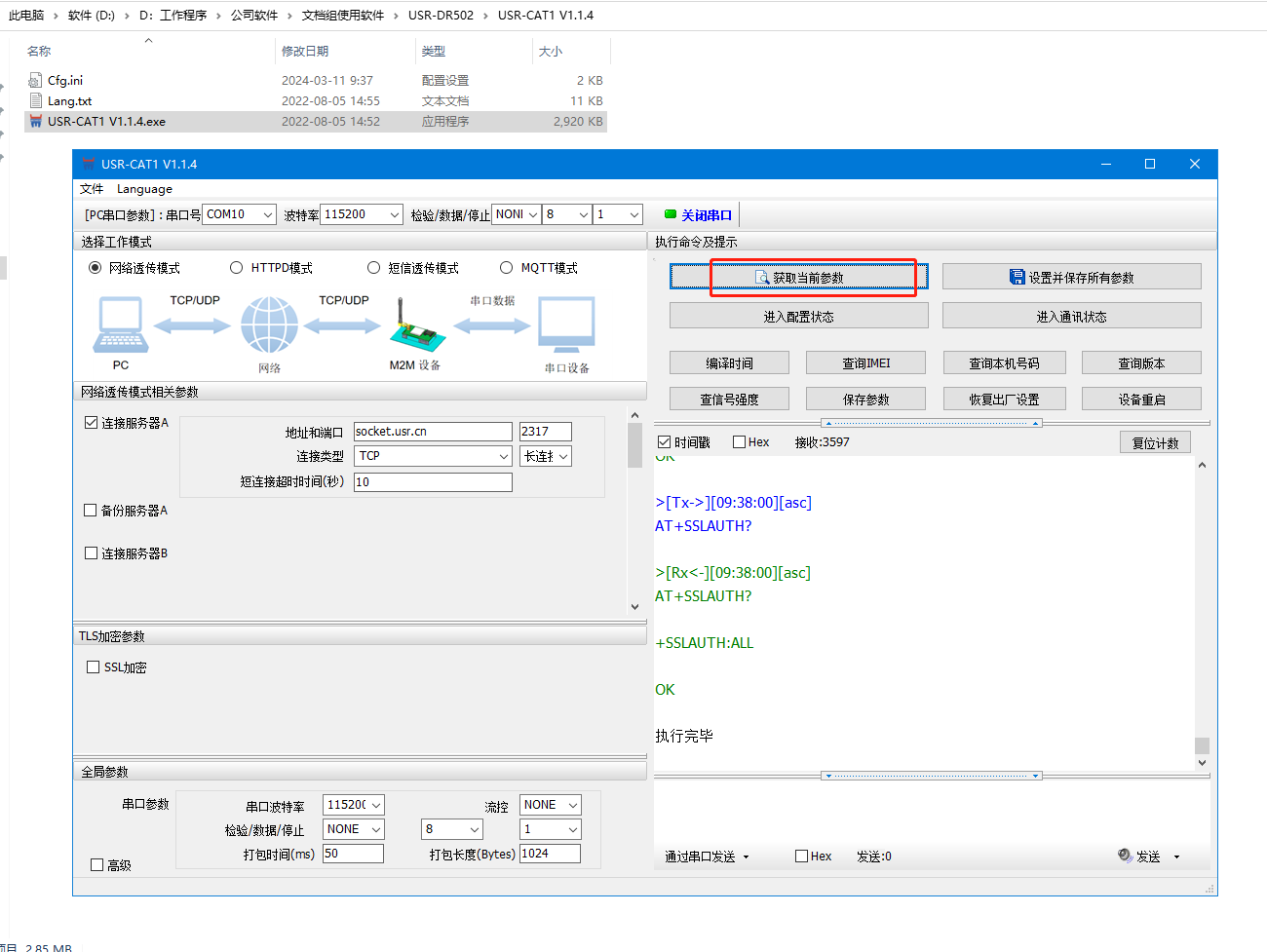

3、點擊獲取當前參數

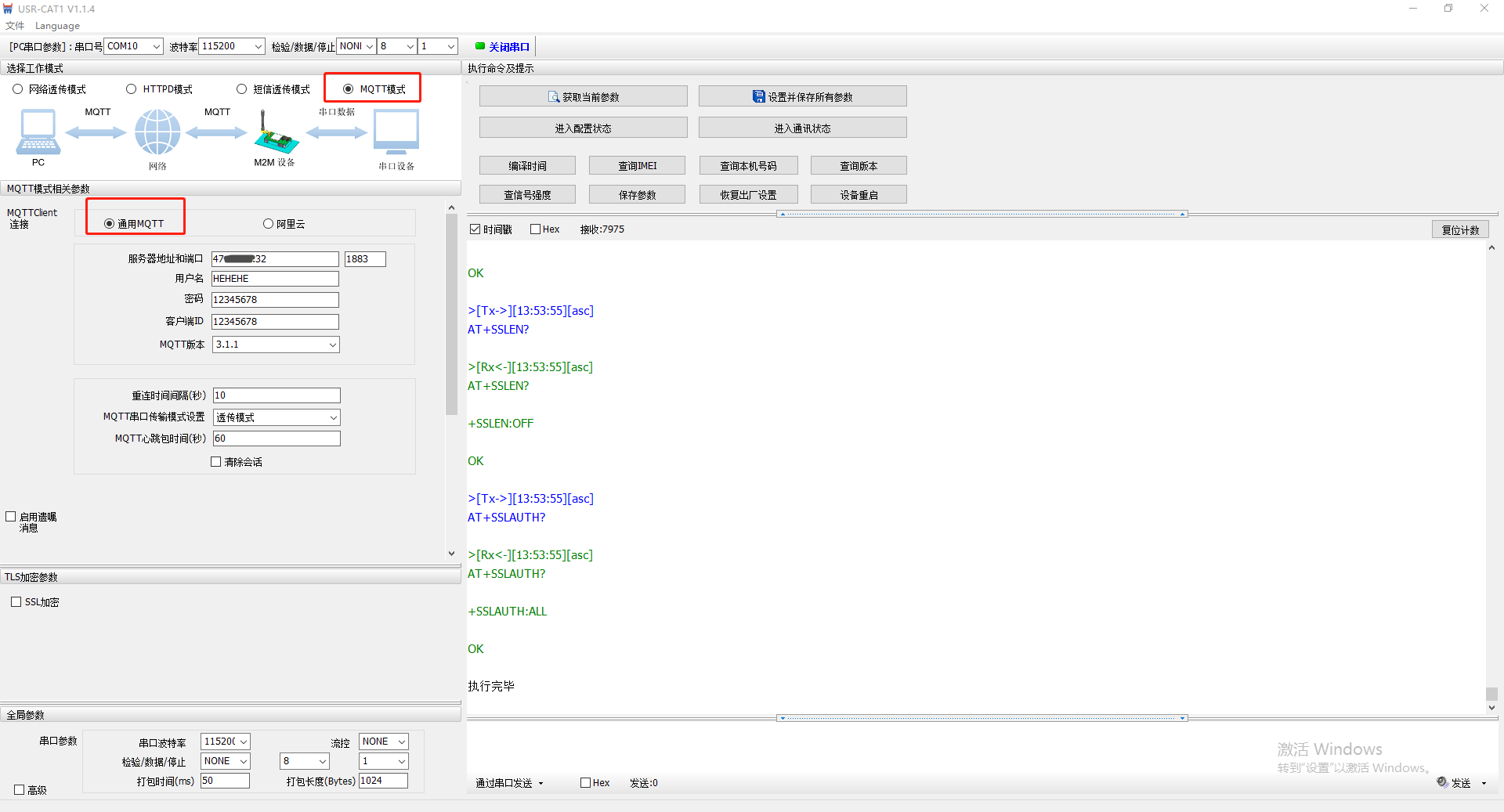

4、設置MQTT模式參數

（1）選擇MQTT模式

（2）選擇通用MQTT

（3）服務器地址和端口：填要連接的MQTT服務器地址，端口用了1883

（4）用戶名：填MQTT服務器的用戶名

（5）密碼：填MQTT服務器的密碼

（6）客戶端ID：填USR-DR502做客戶端的ID，自定義12345678.注意不要用默認值。

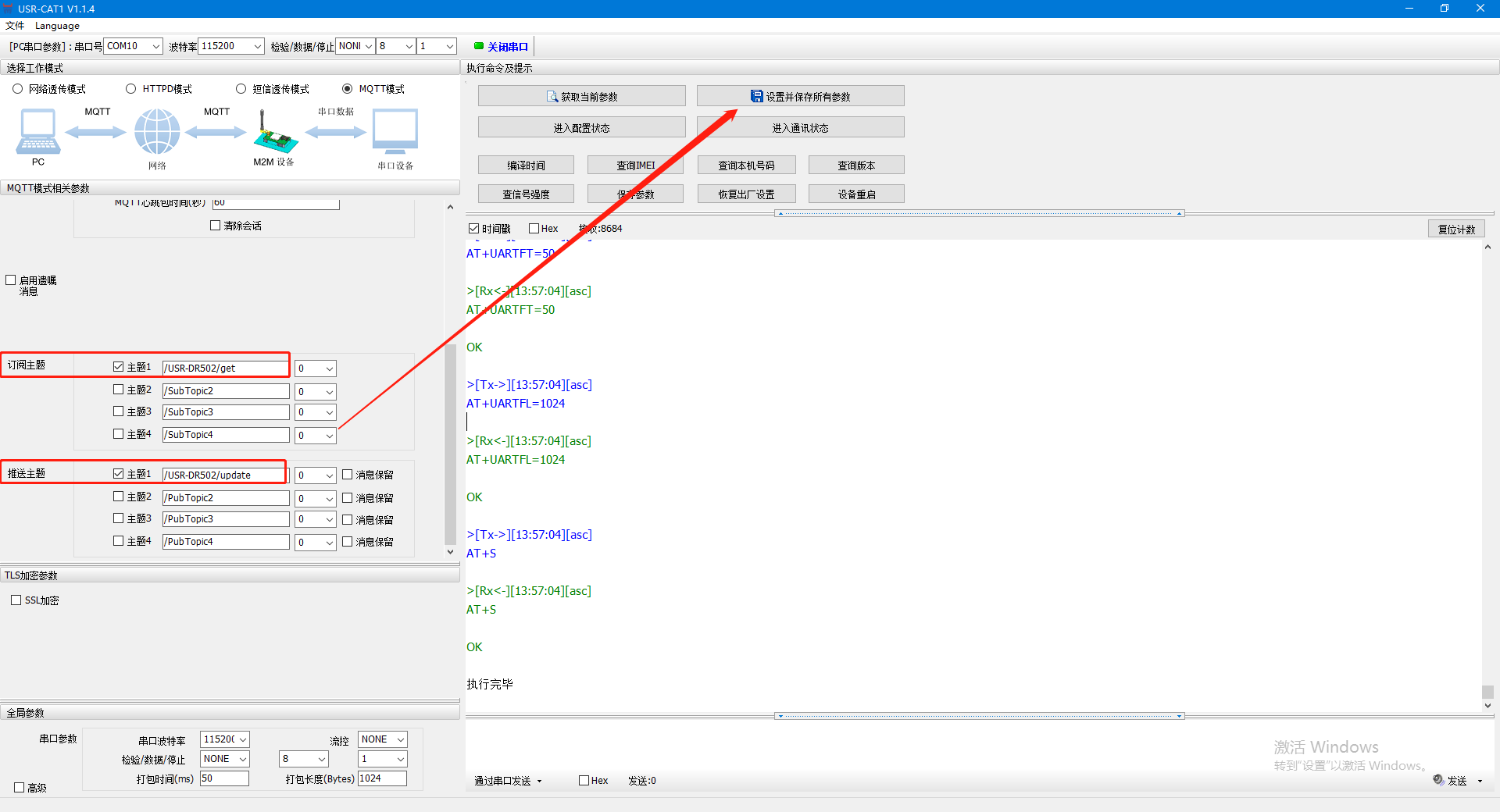

（7）訂閱主題：勾選主題1，填寫/USR-DR502/get

（8）推送主題：勾選主題1，填寫/USR-DR502/update

5、設置軟件點擊設置并保存所有參數

6、設置軟件點擊關閉串口

四、MQTT.fx軟件連接MQTT服務器

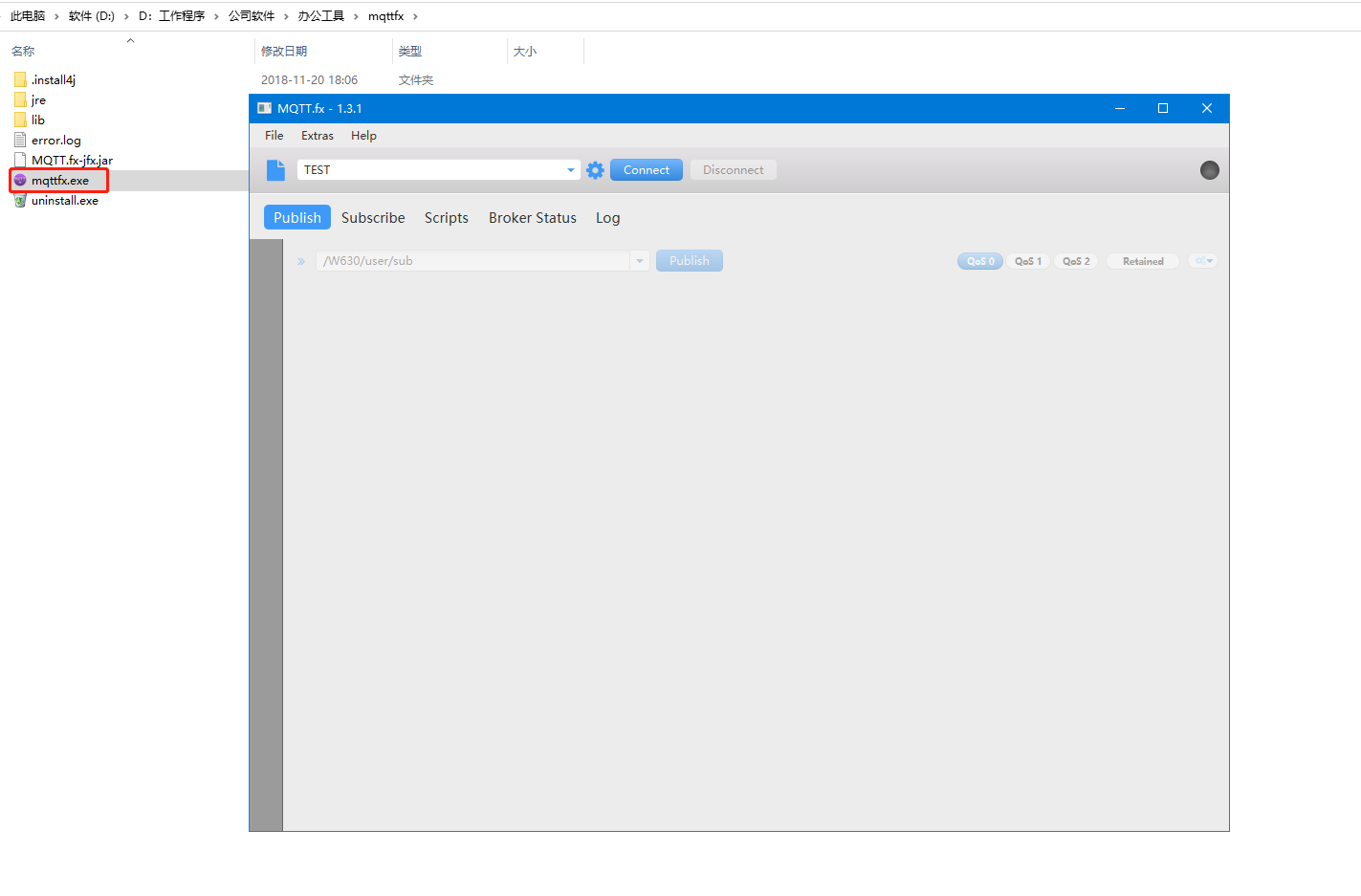

1、打開MQTT.fx軟件

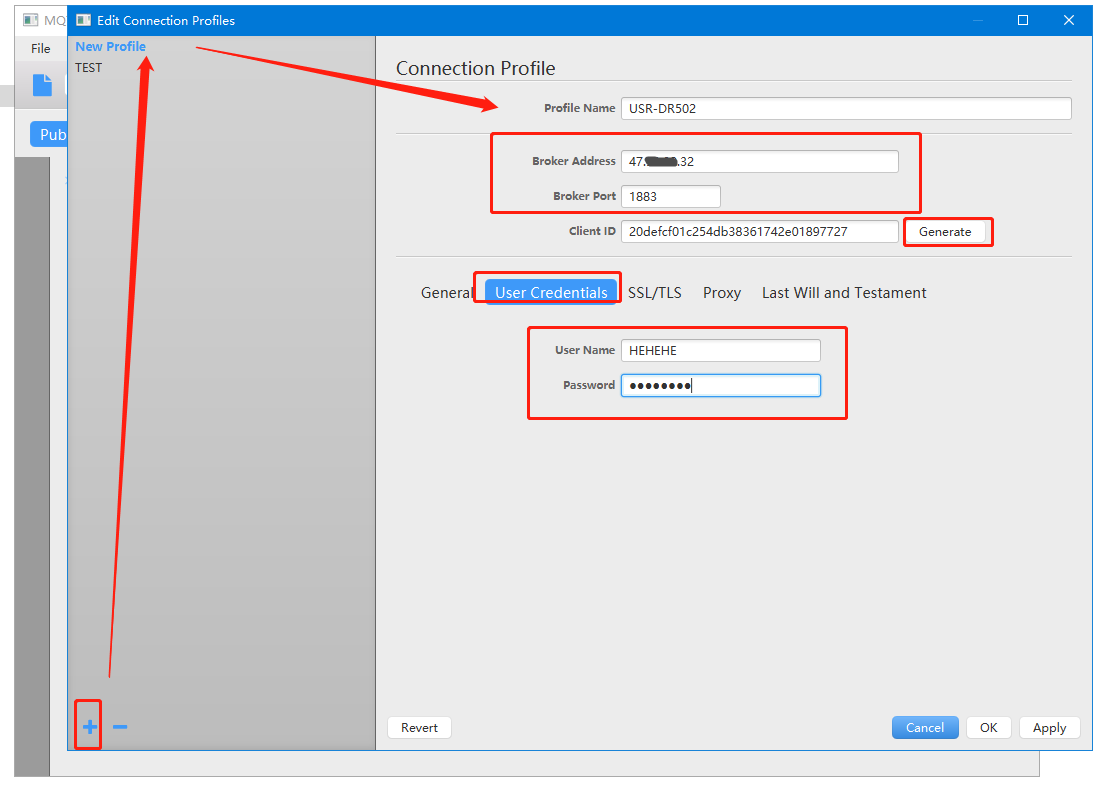

2、建一個新的配置文件做另一個MQTT客戶端

（1）配置文件名自定義用USR-DR502

（2）服務器地址填和USR-DR502連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-DR502的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

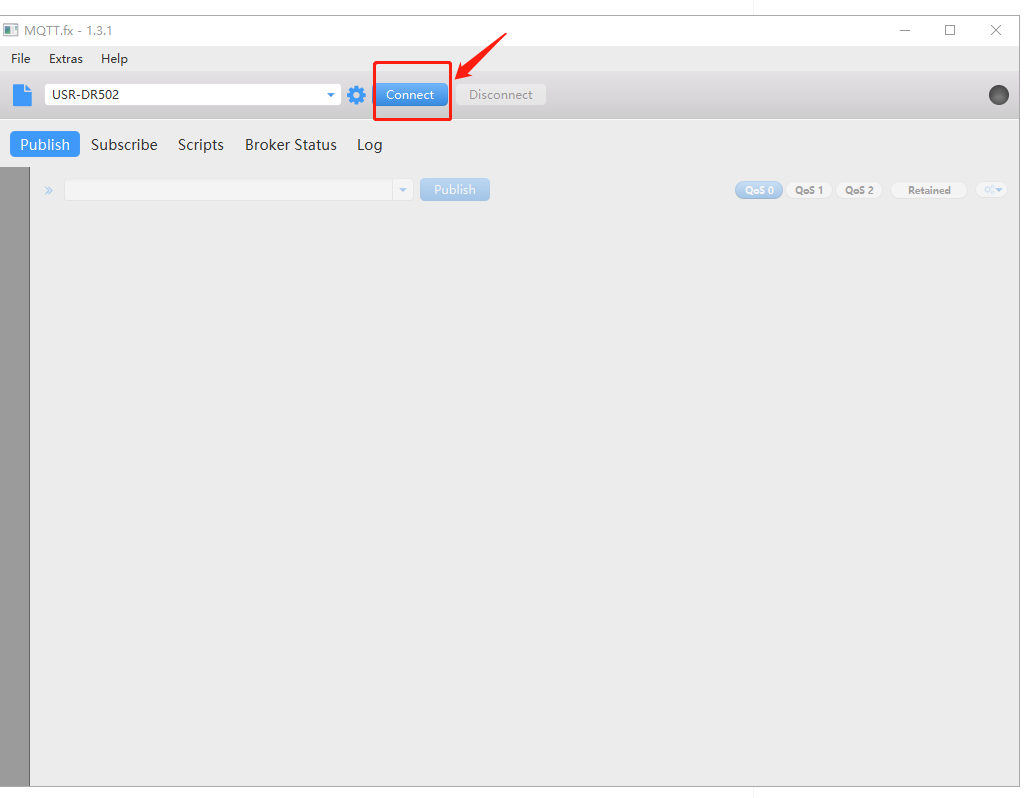

3、MQTT.fx軟件選擇新建的客戶端，點擊Connect連接

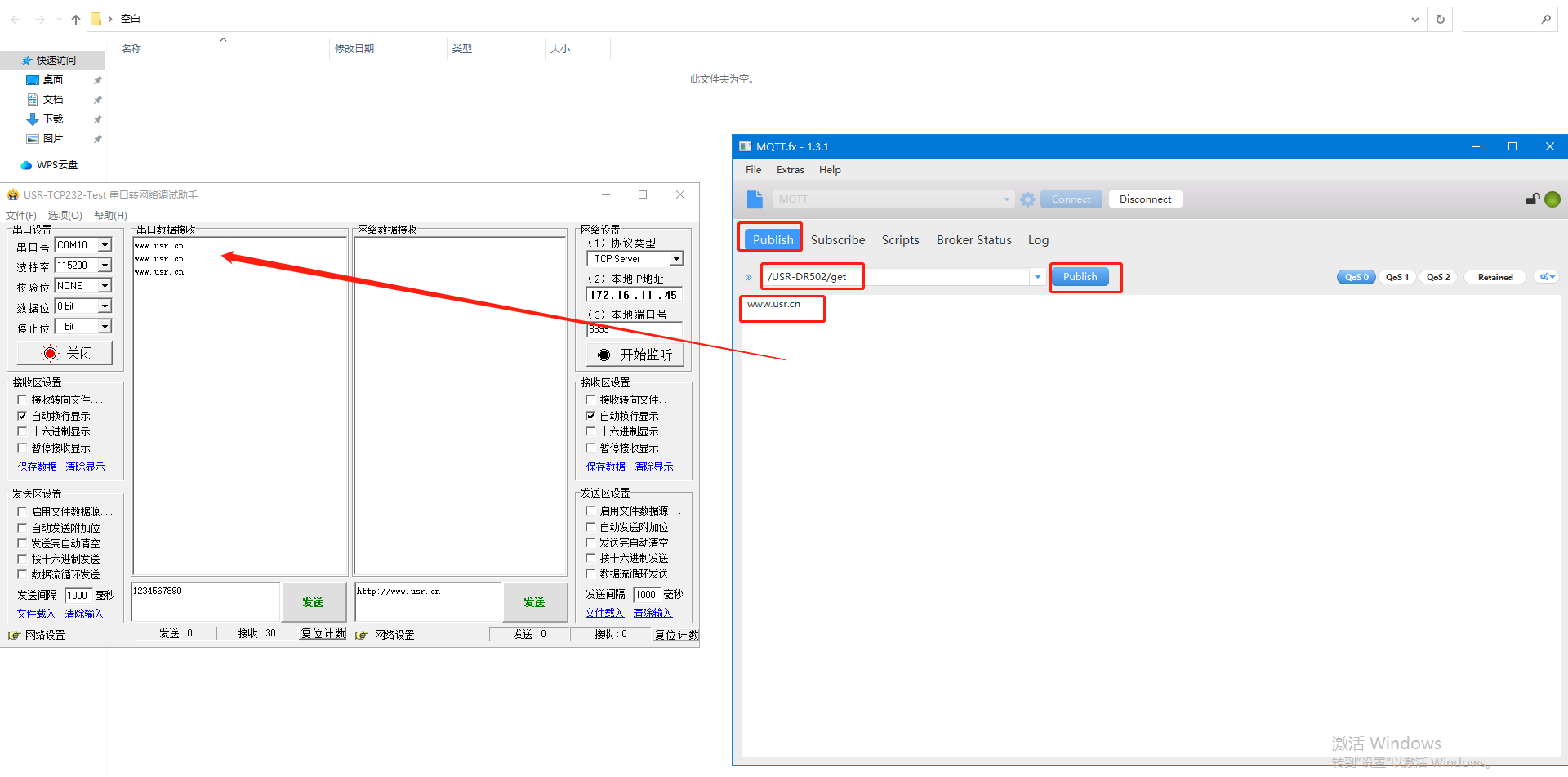

4、MQTT.fx軟件推送，USR-DR502訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-DR502接的USB串口線COM口，COM10。

（2）MQTT.fx軟件點擊Publish，輸入/USR-DR502/get，在下面的發送框輸入數據www.bbxnc.com，點擊Publish發送給USR-DR502串口，串口助手接收數據www.bbxnc.com

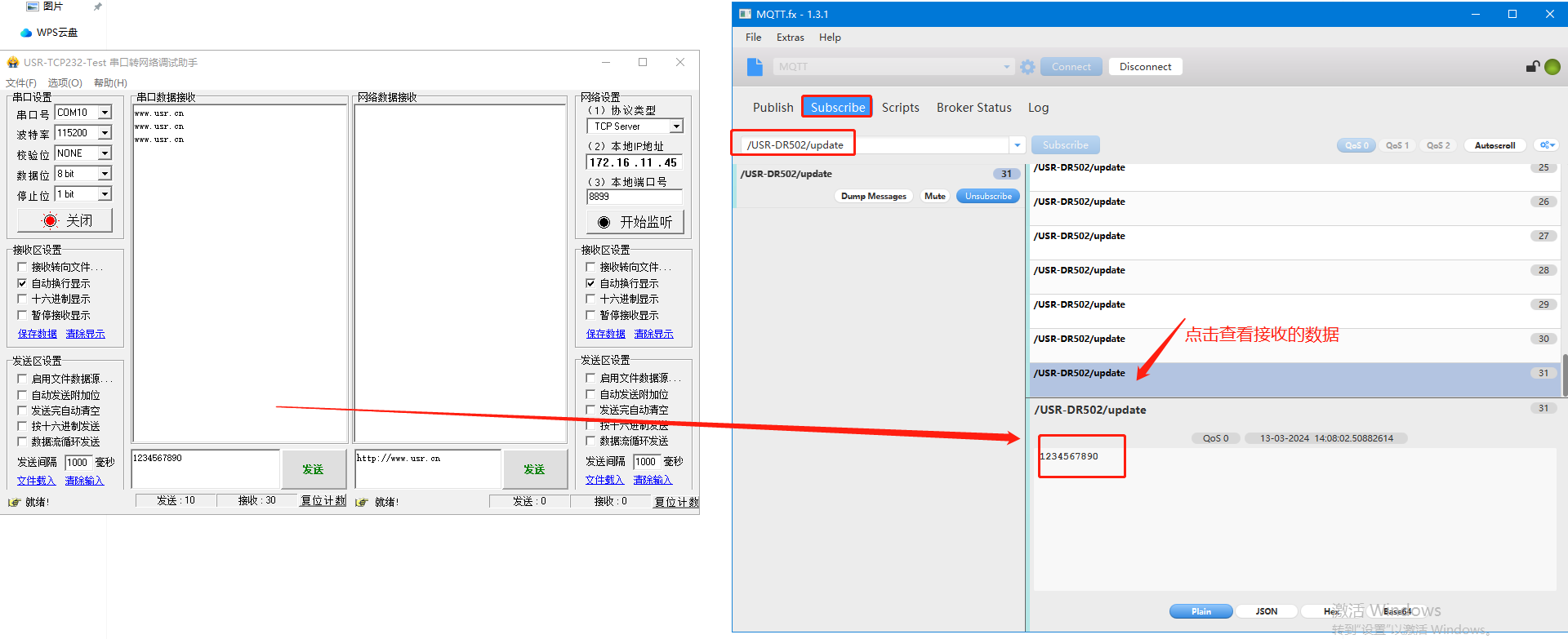

5、USR-DR502軟件推送，MQTT.fx訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-DR502接的USB串口線COM口，COM10。

（2）MQTT.fx軟件點擊Subscribe，輸入/USR-DR502/update，點擊后面的Subscribe。

（3）串口助手發送框輸入數據1234567890，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-DR502/update，可以看到接收的數據1234567890

編寫人：金志方 編寫日期：2024-03-14

審核人：金志方 審核日期：2024-03-14

訂正版本：V1.0 訂正內容：初稿
