USR-DR502 HTTPD模式GET通訊示例
備注：USR-DR502支持有人公司的內置SIM卡聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-G771/DR5X2/DR15X設置軟件（新）：http://www.bbxnc.com/Download/826.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR502 產品 1臺
12V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR502的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

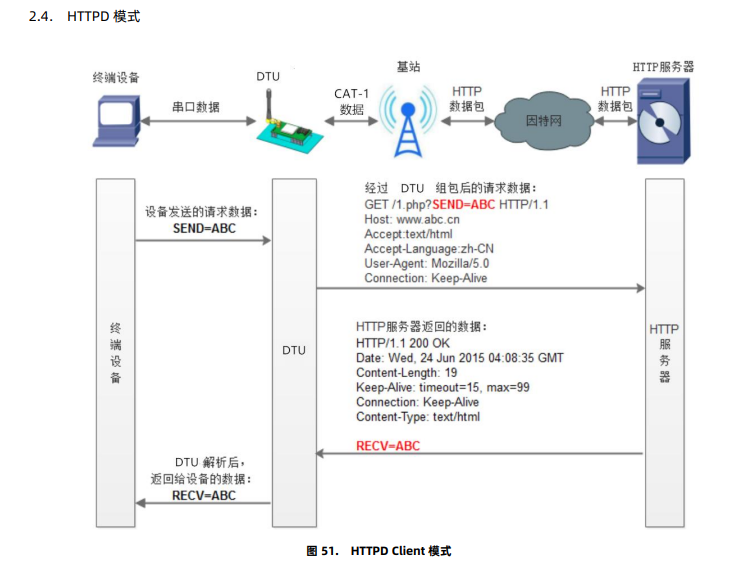

3、HTTPD功能原理圖
4、查看端口號

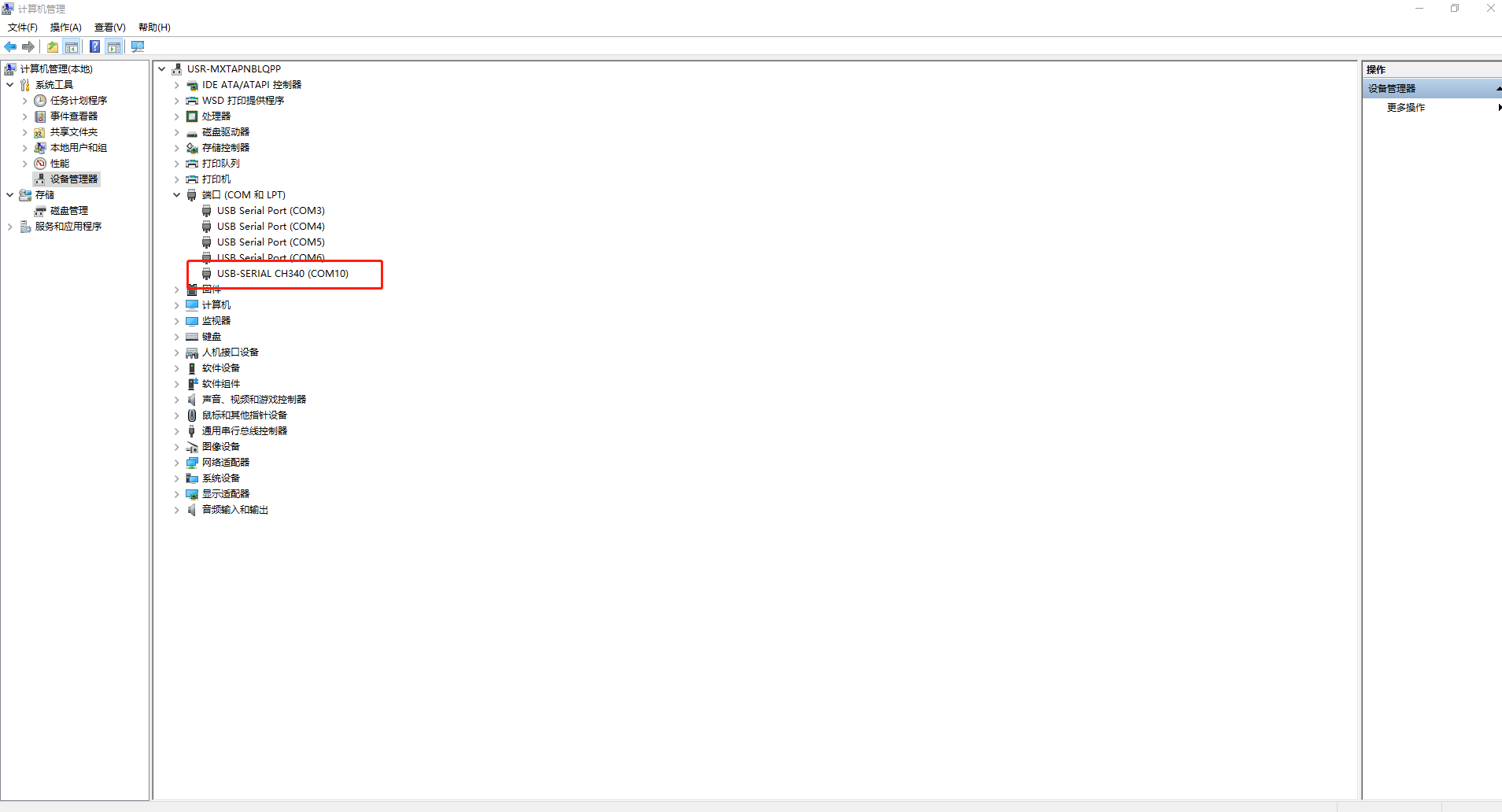

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR502的USB-RS485串口線COM口號，COM10。
三、USR-DR502參數設置
1、打開USR-DR502設置軟件

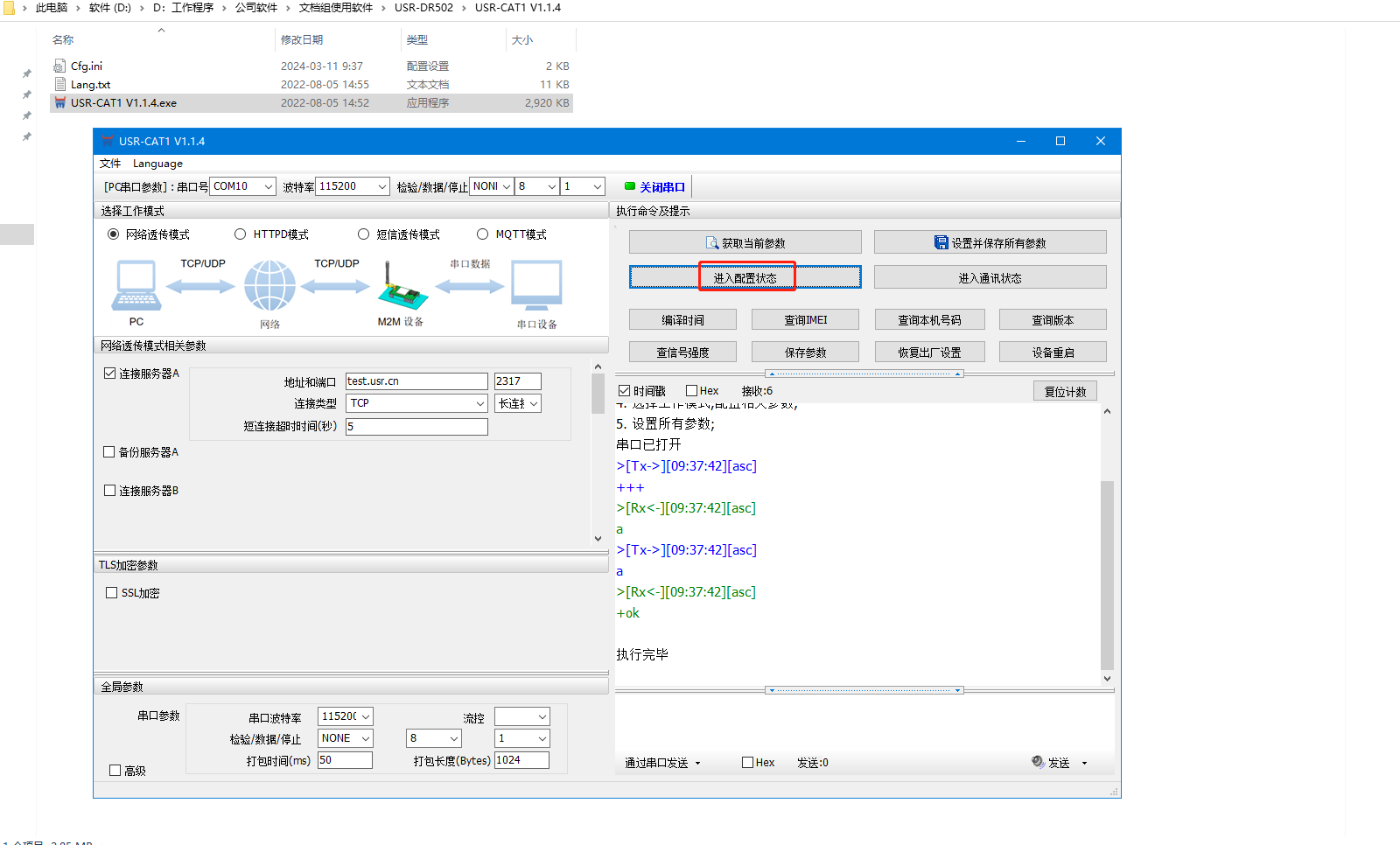

2、打開串口，點擊進入配置狀態

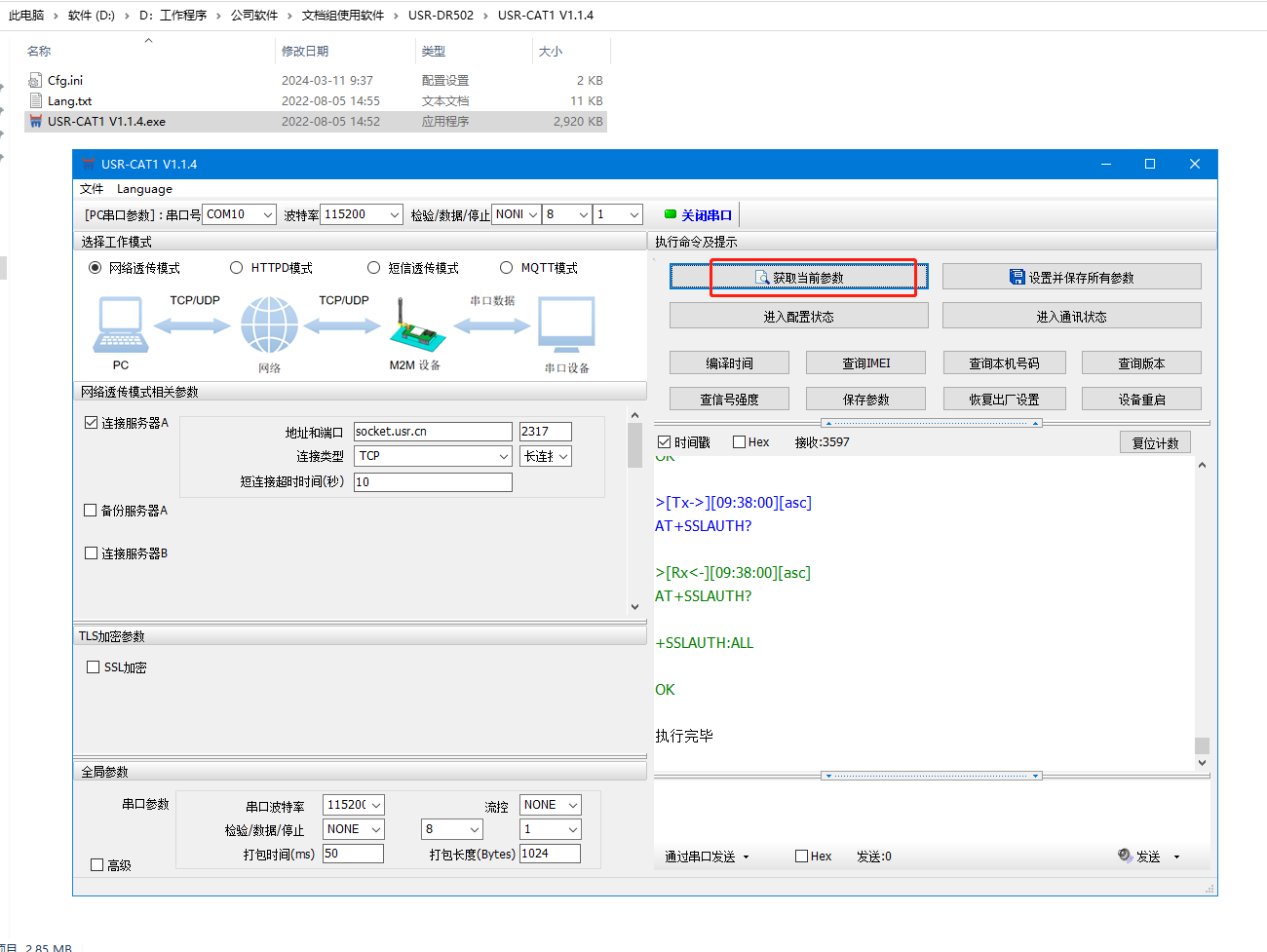

3、點擊獲取當前參數

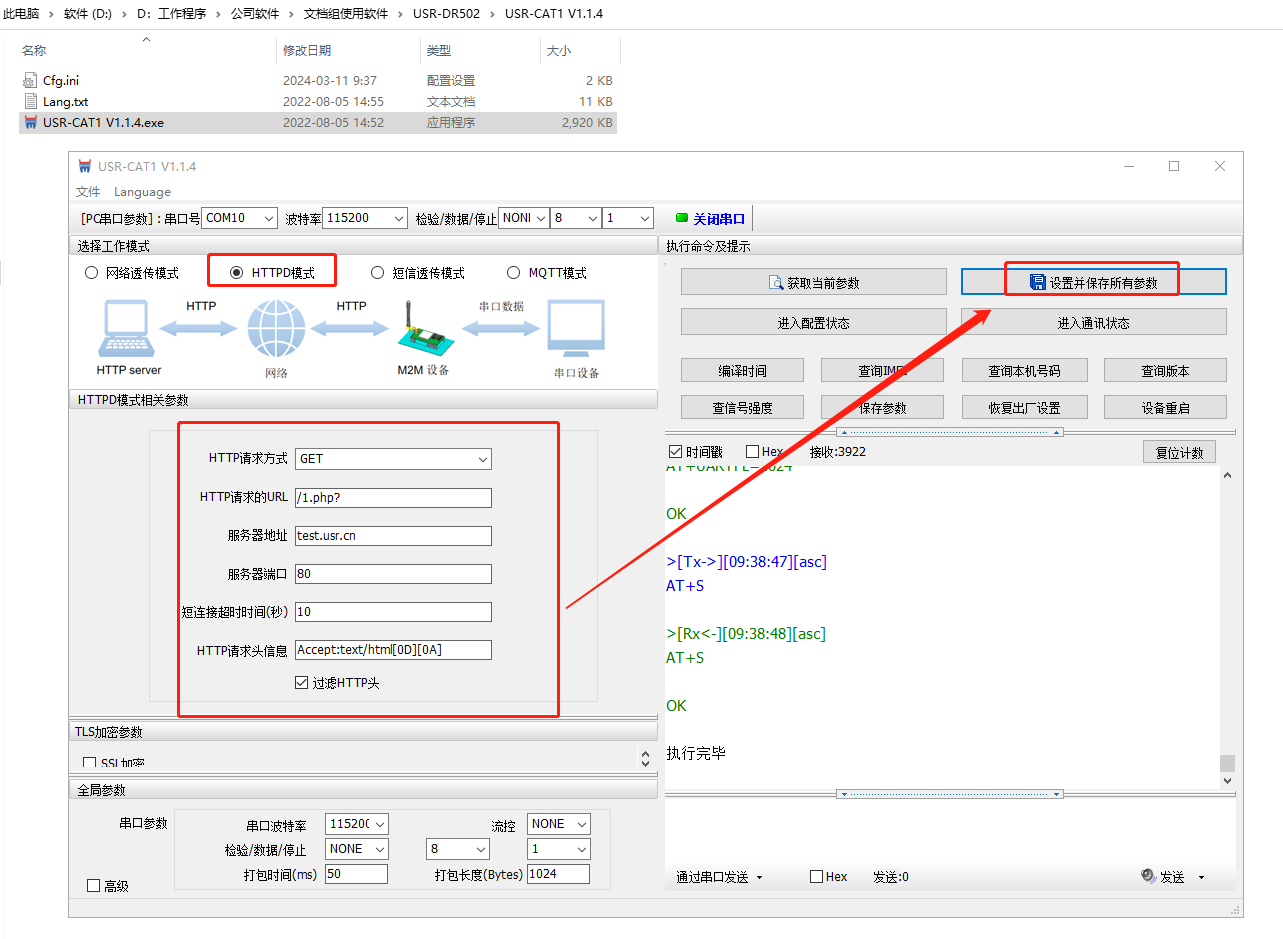

4、設置HTTPD參數，點擊設置并保存所有參數
HTTPD模式：勾選
HTTP請求方式：GET
HTTP請求的URL：/1.php?
服務器地址：test.usr.cn
注：這里使用有人公司的測試服務器，收到串口數據會將數據返回串口。實際使用，可以直接連接實際的HTTPD服務器。
服務器端口：80
短連接超時時間（秒）：10
HTTP請求信息：Accept:text/html[0D][0A]
過濾HTTP頭：默認勾選，開啟過濾HTTP頭功能。

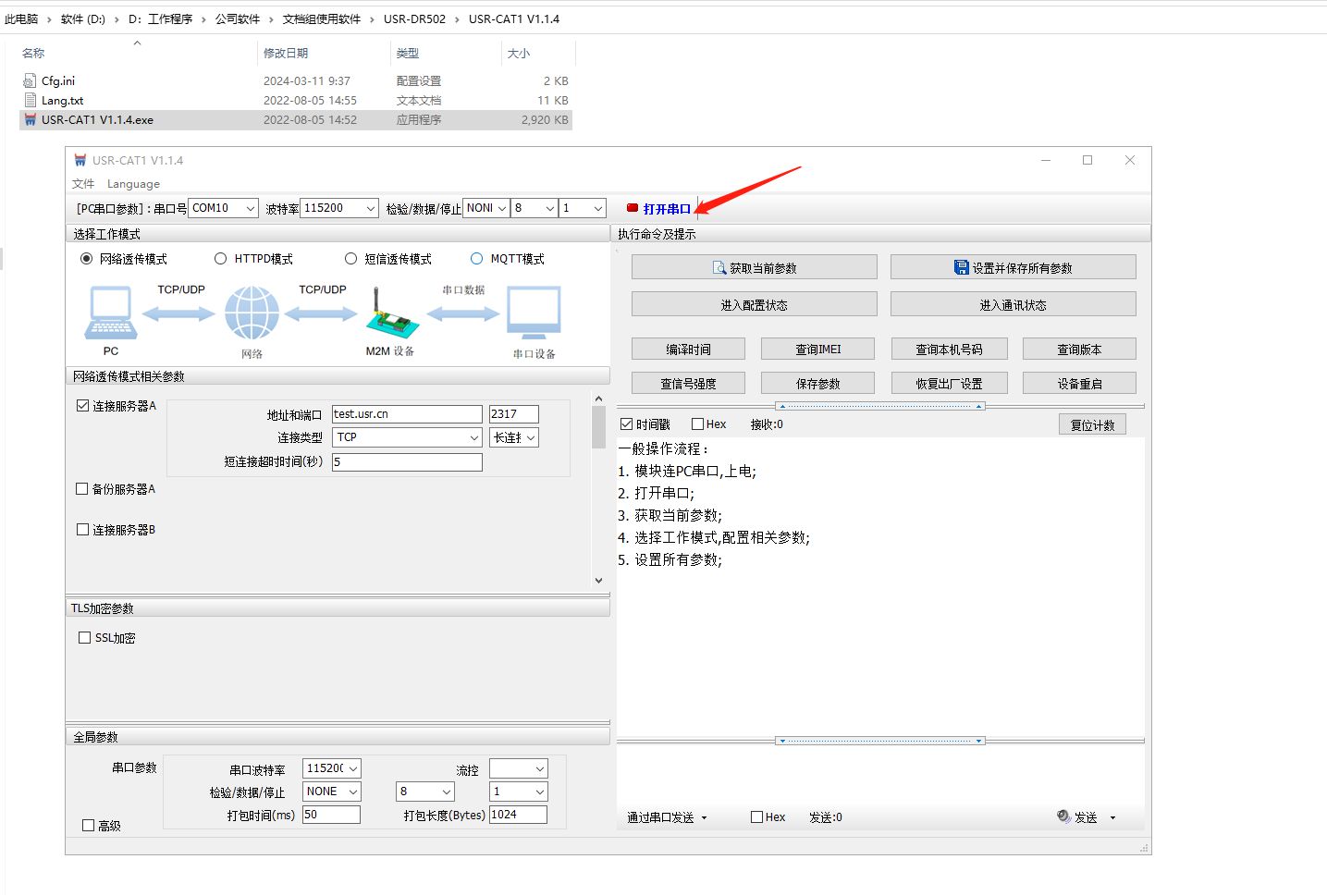

5、設置軟件點擊關閉串口
四、功能調試
1、開啟過濾HTTP頭測試

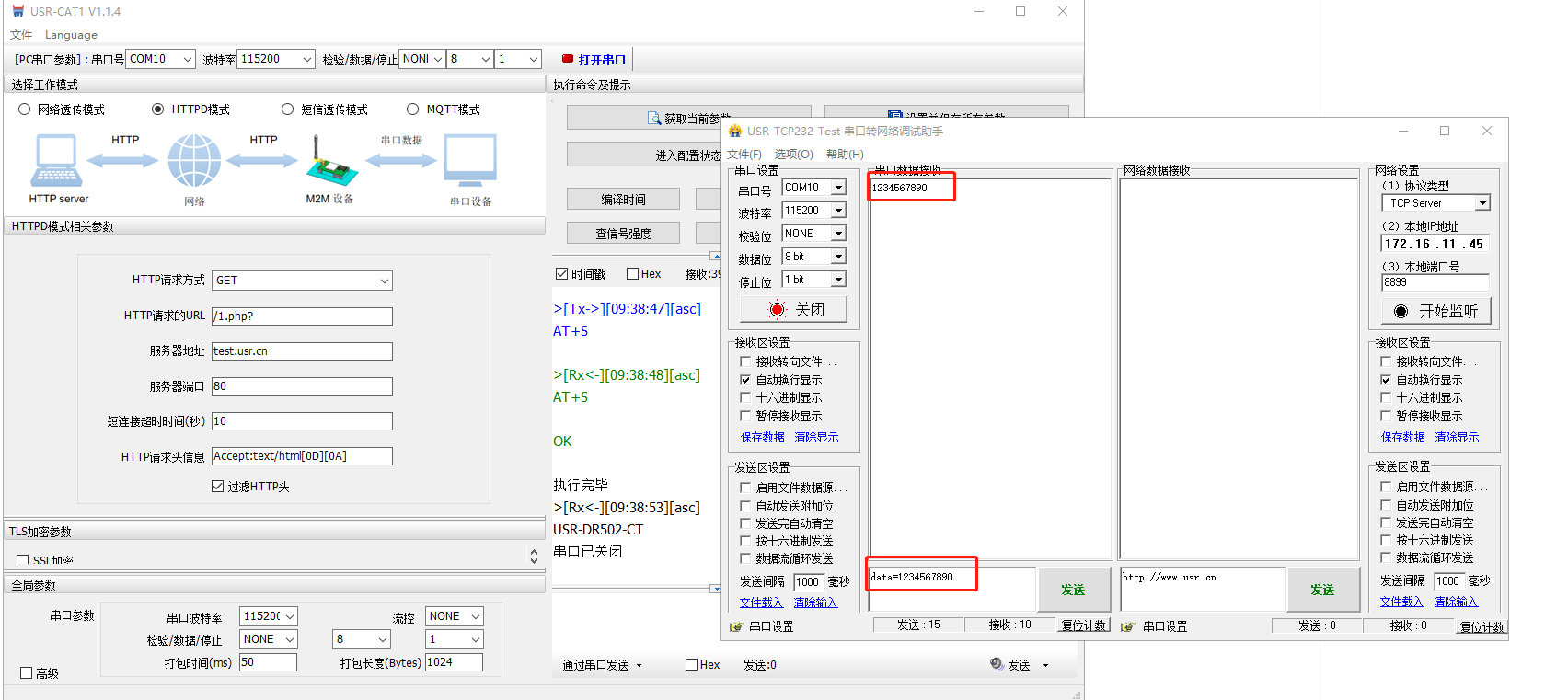

打開串口助手，串口參數和USR-DR502串口參數設置一致，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因為開啟過濾HTTP頭功能，所以返回的信息中，只有數據1234567890。
2、關閉過濾HTTP頭測試

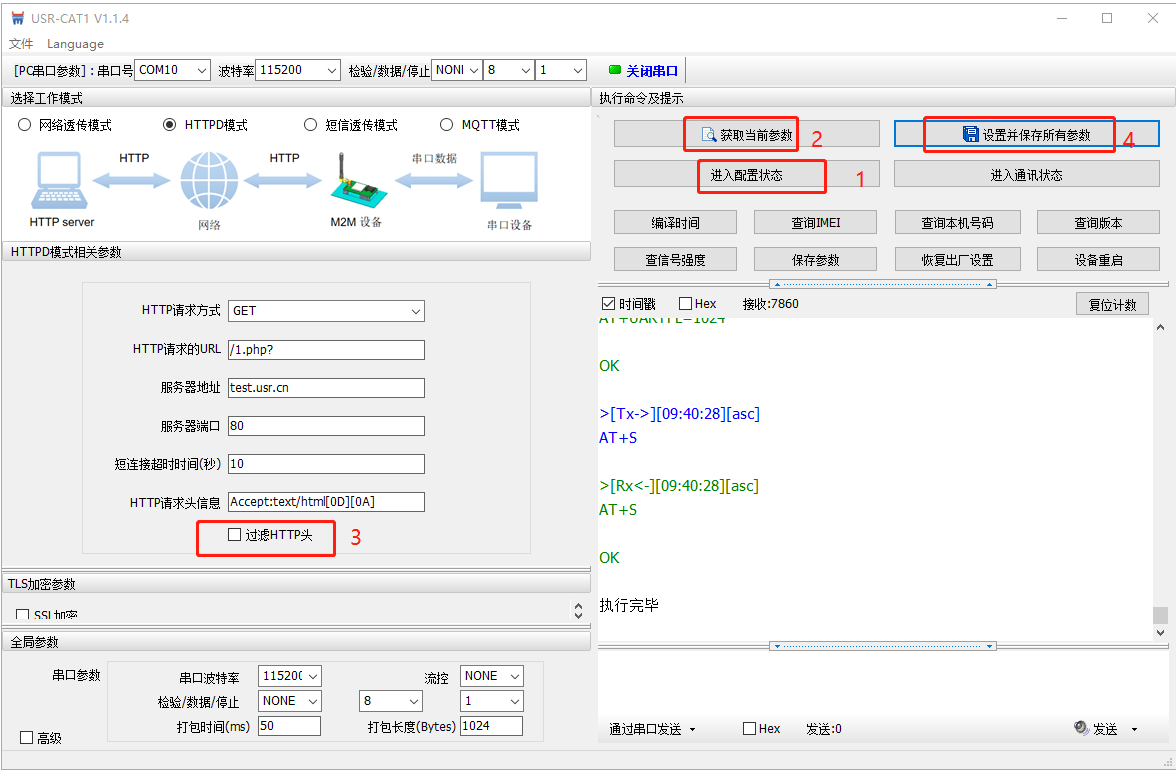

（1）關閉串口助手，打開USR-DR502的設置軟件，打開串口，點擊進入配置狀態，點擊獲取當前參數，取消勾選過濾HTTP頭功能，點擊設置并保存所有參數。參數設置成功之后，設置軟件關閉串口。

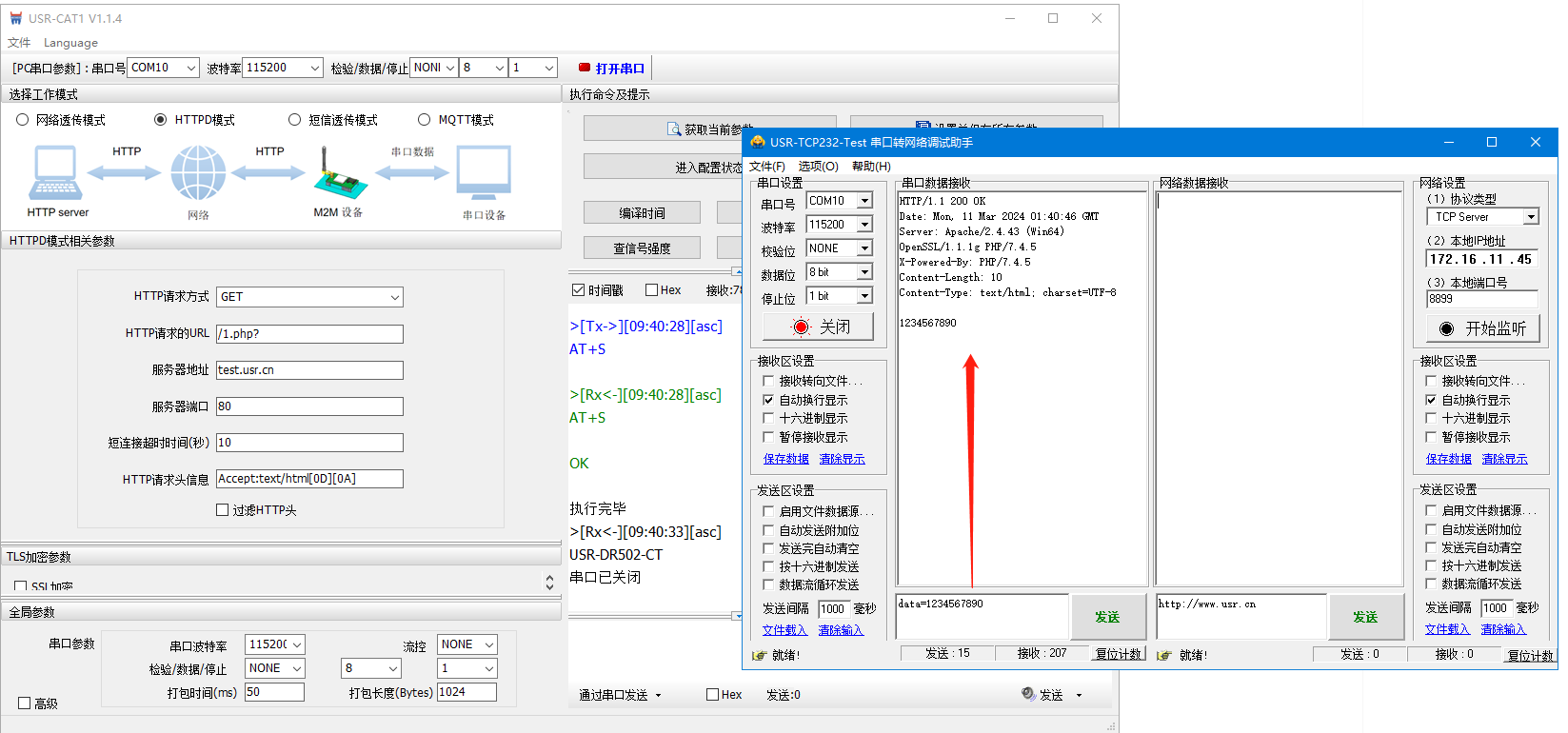

（2）打開串口助手，發送data=1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。因為關閉過濾HTTP頭功能，所以返回的信息中，帶報頭信息和數據1234567890。
編寫人：金志方 編寫日期：2024-03-11
審核人：金志方 審核日期：2024-03-11
訂正版本：V1.0 訂正內容：初稿
