USR-DR154串口配置連接測試服務器示例
備注：USR-DR154支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人公司測試服務器，需要USR-DR154聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR154 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR154 產品 1臺
12V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺

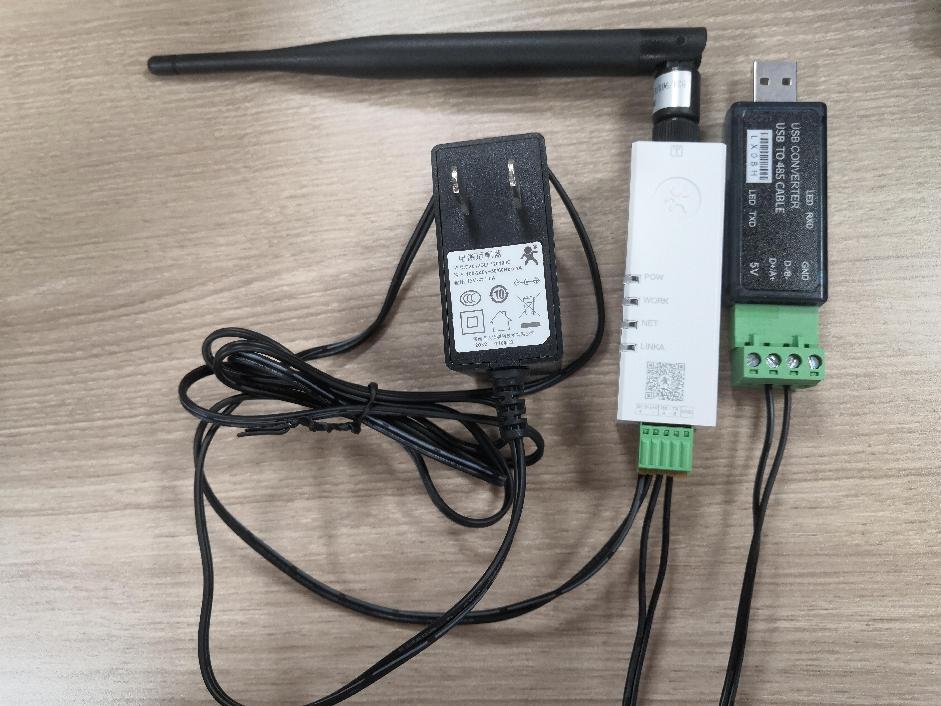

2、硬件連接
有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。
USR-DR154的 +（正極）接電源適配器正極。
USR-DR154的 -（負極）接電源適配器負極。
USR-DR154的A接USB-RS485串口線的A
USR-DR154的B接USB-RS485串口線的B
GND不用接。
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。
3、查看端口號

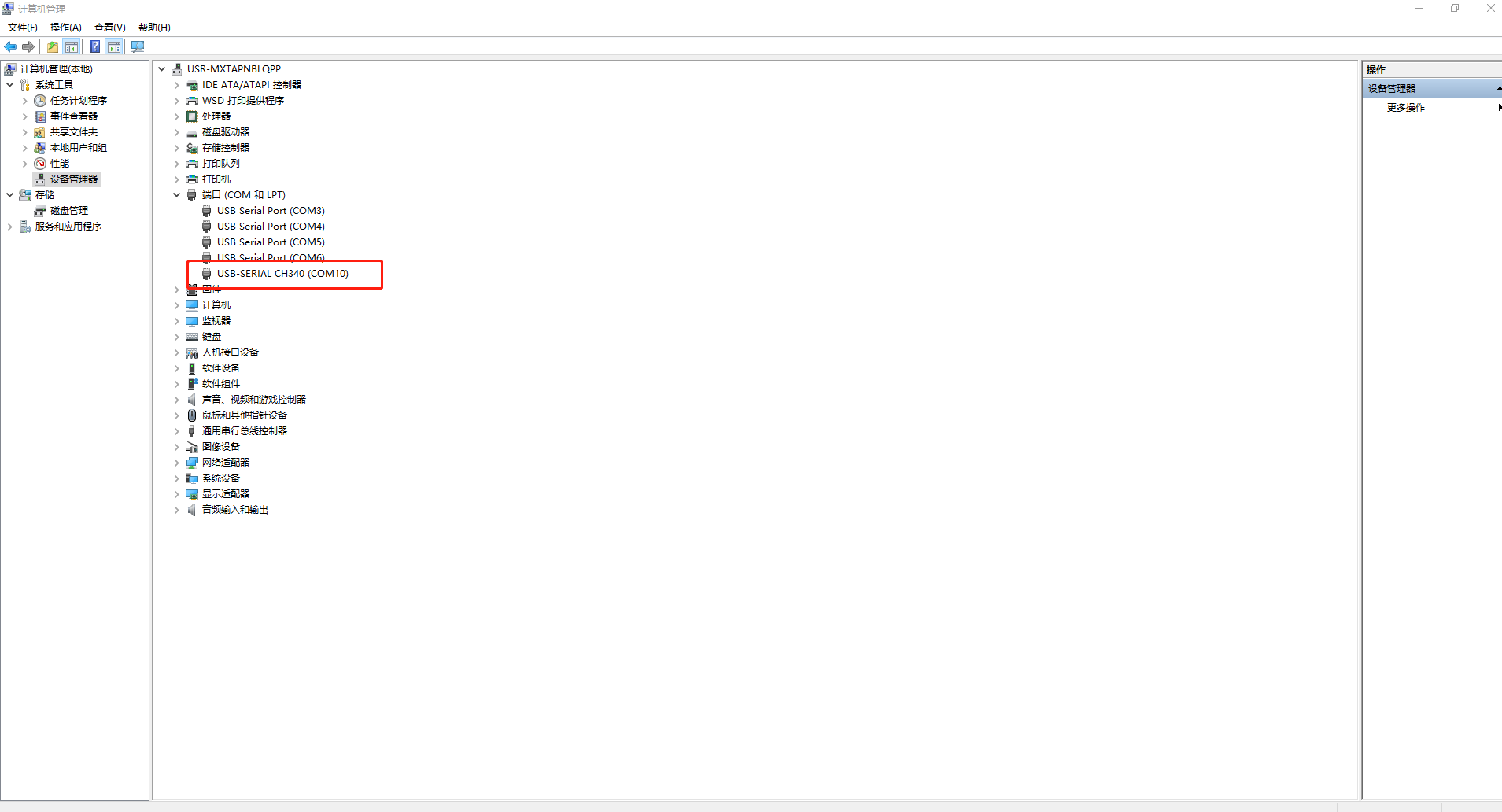

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。
三、USR-DR154串口配置

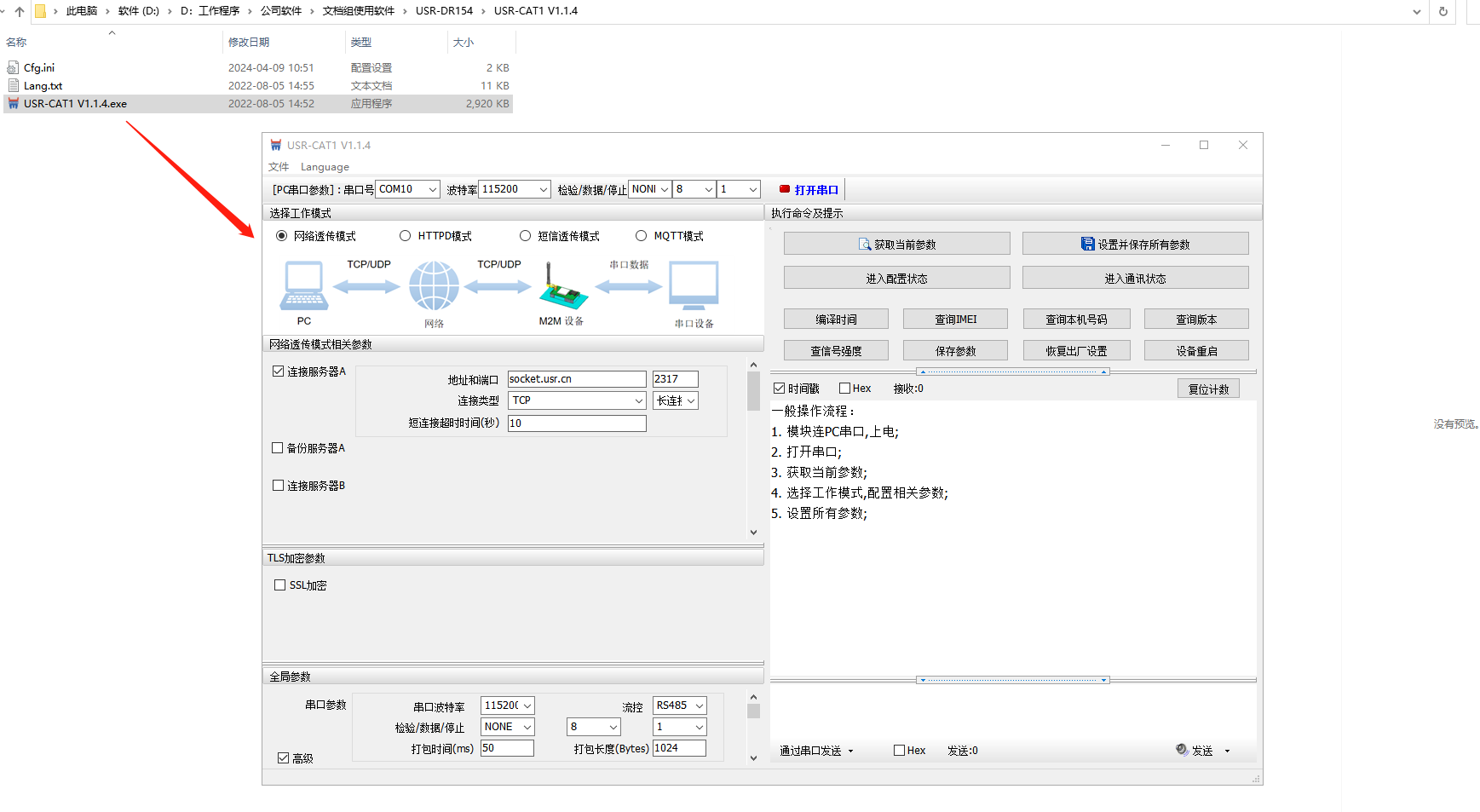

1、打開USR-DR154設置軟件USR-CAT1 V1.1.4.exe

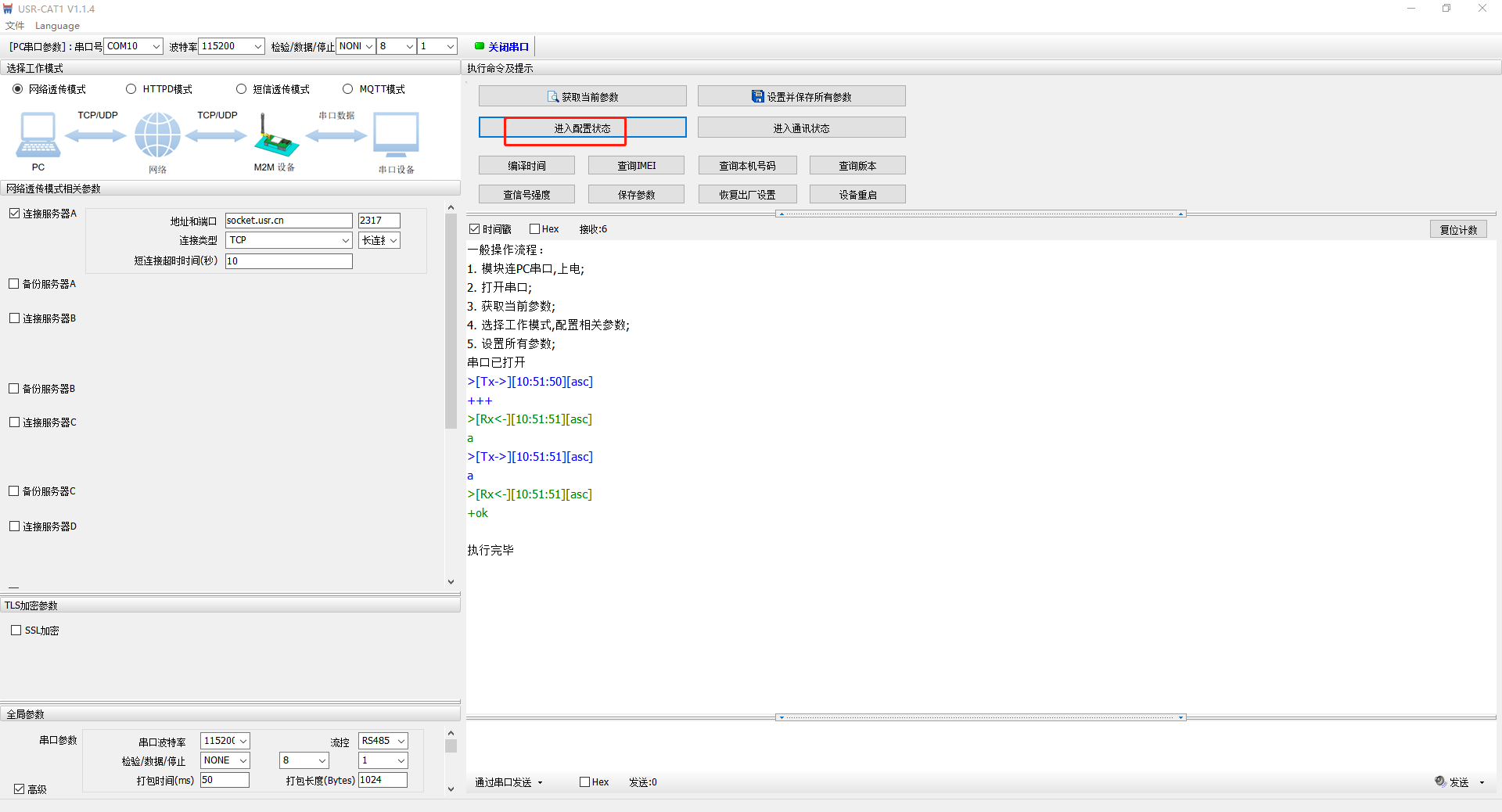

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR154波特率一致，點擊進入配置狀態。

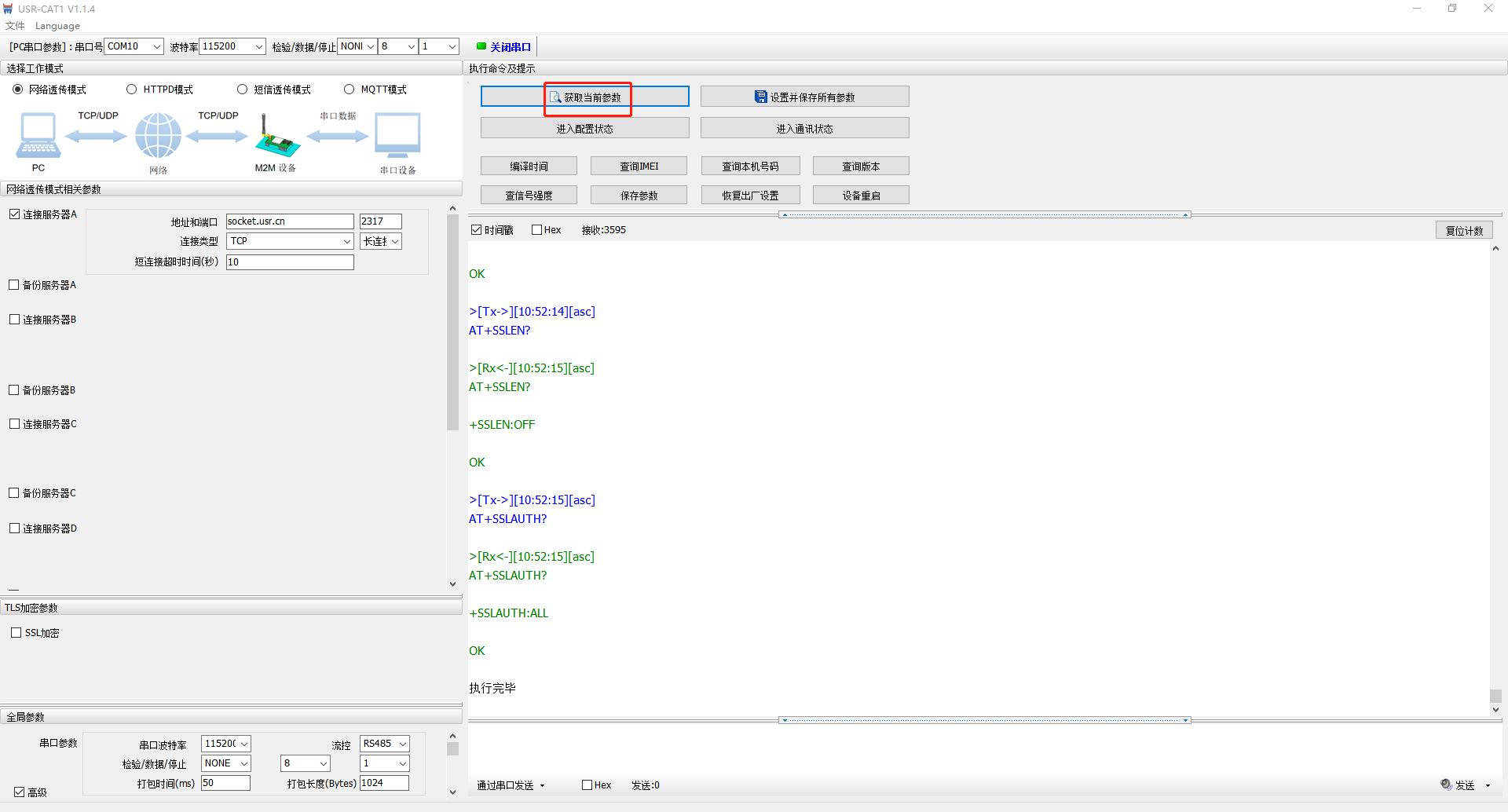

3、點擊獲取當前參數

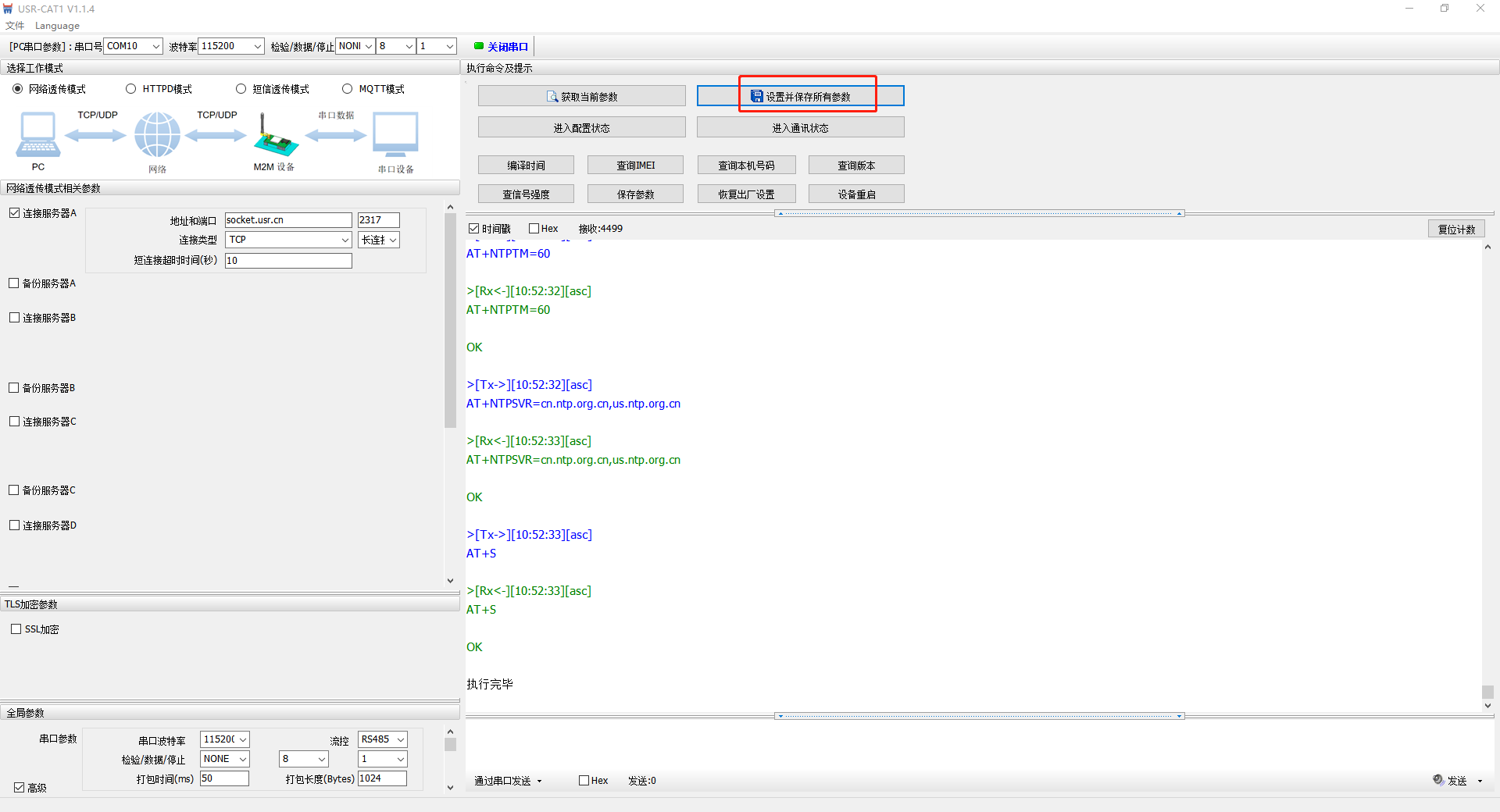

4、勾選連接服務器A，地址設置socket.usr.cn，端口2317，連接類型TCP，長連接。其他參數保持默認，點擊設置并保存所有參數。USR-DR154參數保存并重啟。
四、功能調試
USR-DR154的485串口接USB-RS485串口線模擬485串口設備。
1、設置軟件發送數據測試

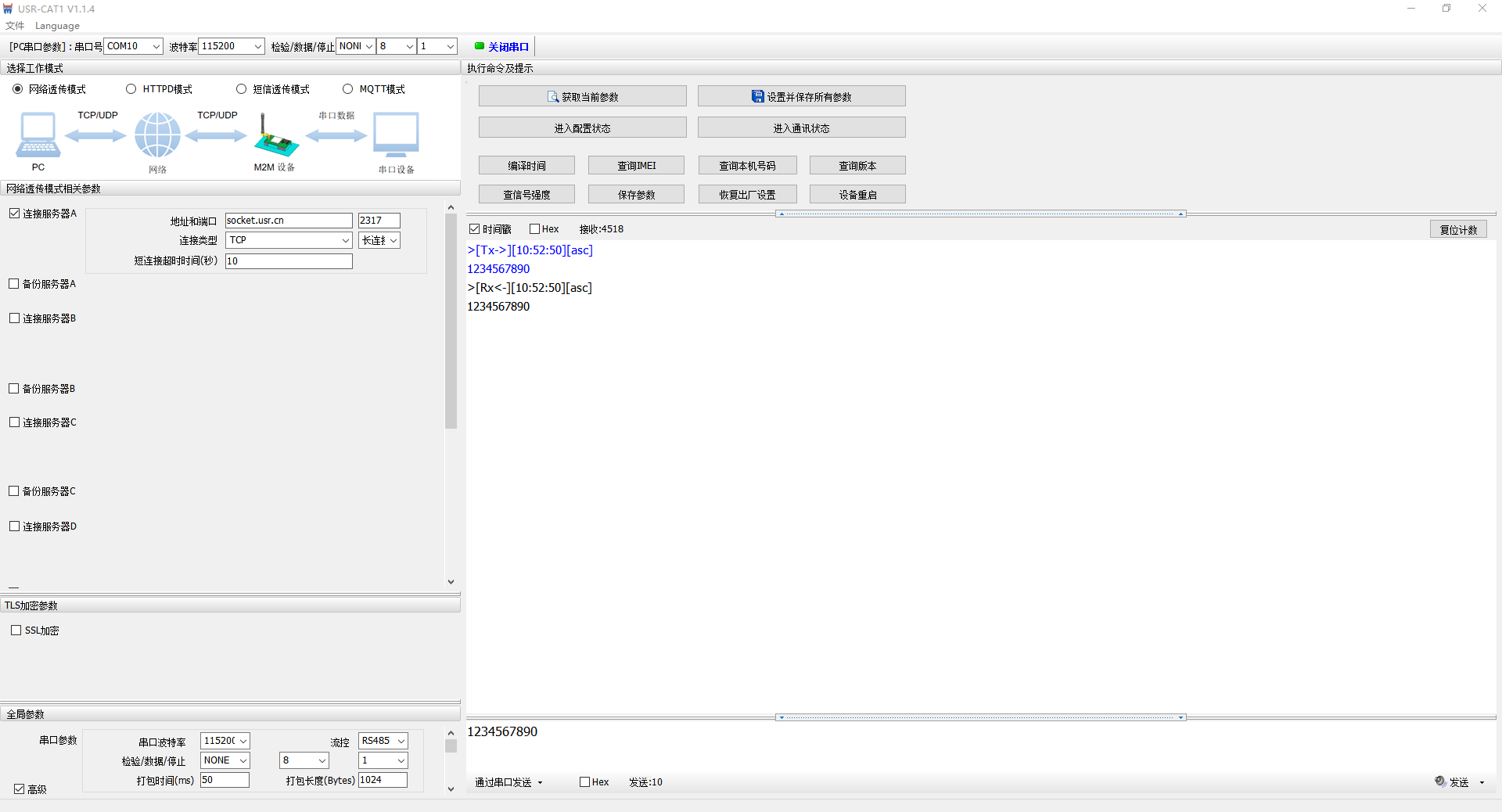

打開串口助手COM10，串口參數和USR-DR154串口參數設置一致，發送1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。
編寫人：金志方 編寫日期：2024-04-09
審核人：金志方 審核日期：2024-04-09
訂正版本：V1.0 訂正內容：初稿
