USR-DR152掃碼配置網絡心跳包功能使用示例
備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接遠程服務器，需要USR-DR152聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR152 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR152 產品 1臺
12V端子電源適配器 1個
USB-RS232串口線 1條
DB9轉接板 1個
筆記本電腦 1臺

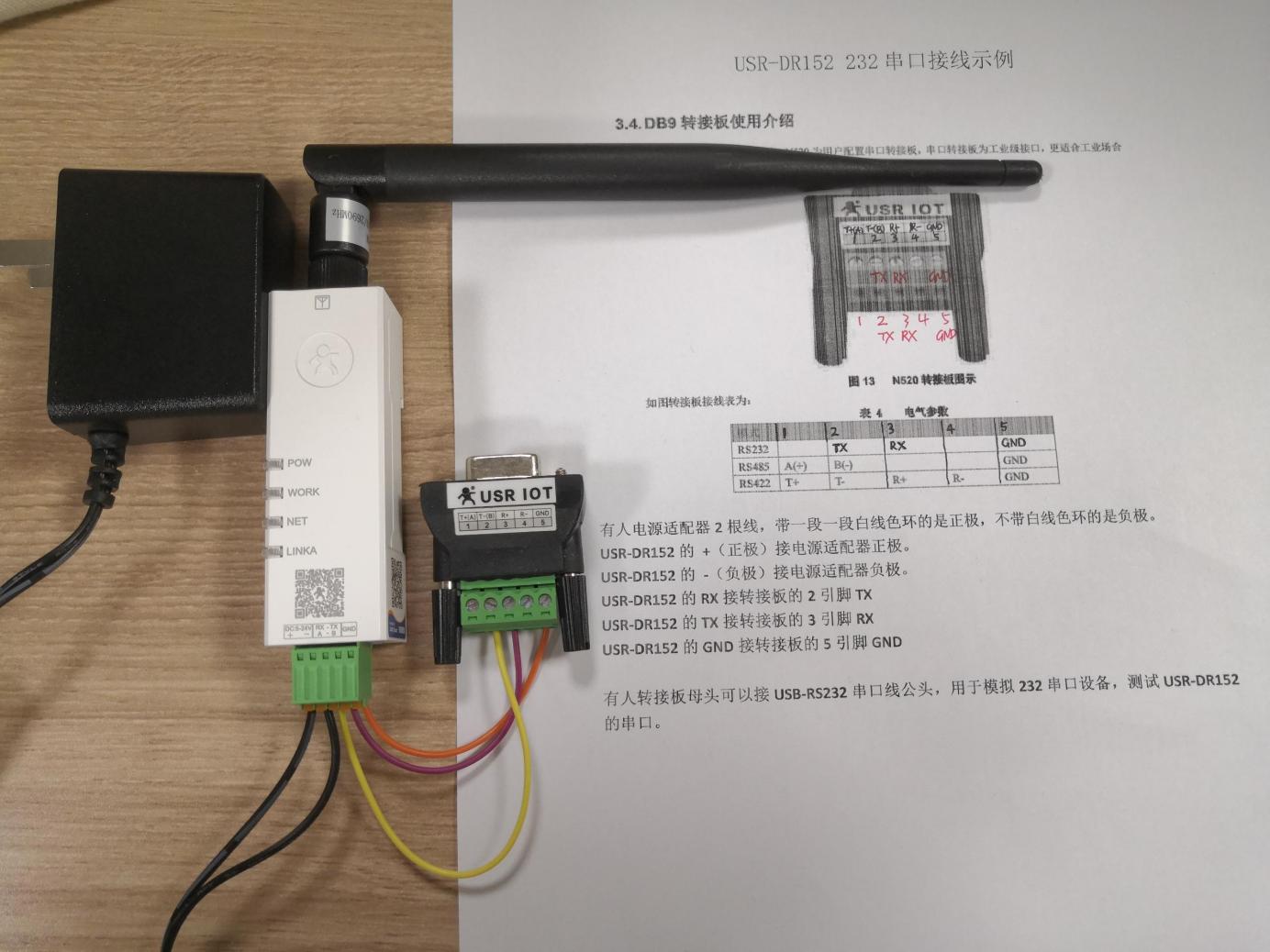

2、硬件連接
有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。
USR-DR152的 +（正極）接電源適配器正極。
USR-DR152的 -（負極）接電源適配器負極。
USR-DR152的RX接轉接板的2引腳TX
USR-DR152的TX接轉接板的3引腳RX
USR-DR152的GND接轉接板的5引腳GND

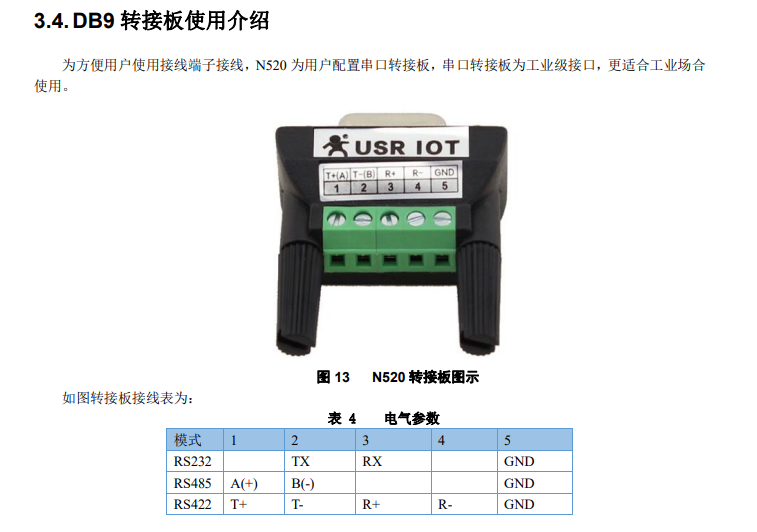

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

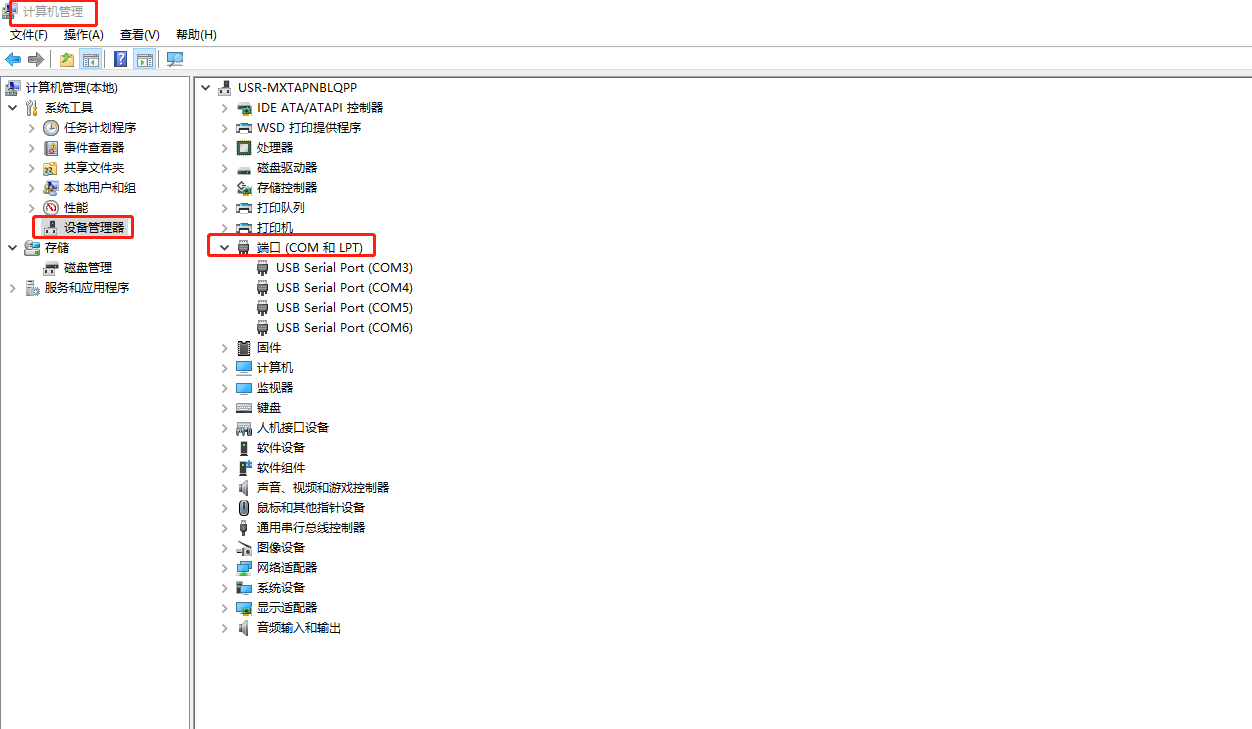

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM3。
三、USR-DR152掃碼配置
1、微信小程序配置功能介紹：
注：DR15X 標準版支持微信小程序配置功能。
用戶可以直接通過手機微信掃描產品正面的二維碼，通過微信小程序快速配置參數和調試設備，讓 DTU 的配置從此告別繁瑣。
2、使用微信掃一掃功能掃描產品正面的二維碼，即進入微信小程序“聯博士配置 工具”

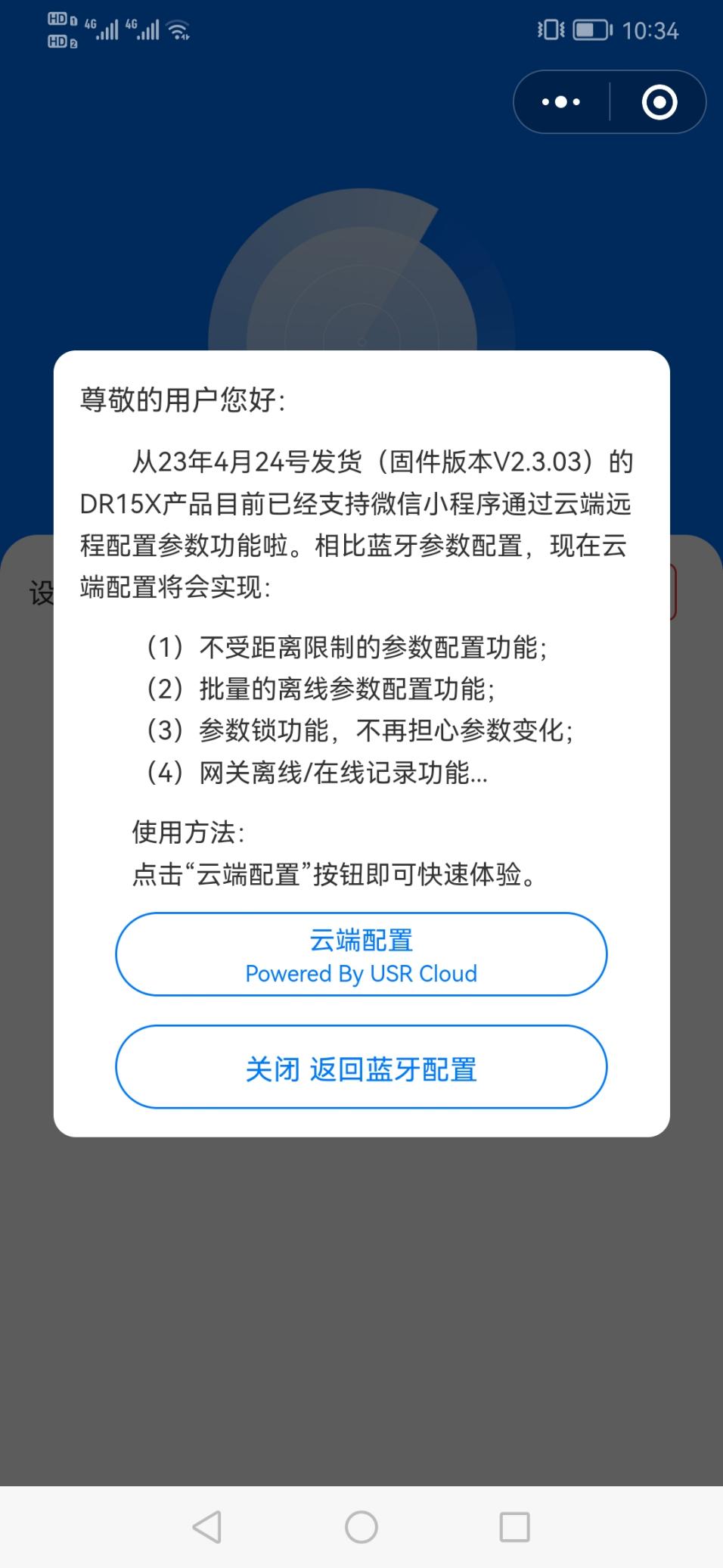

3、點擊關閉 返回藍牙配置

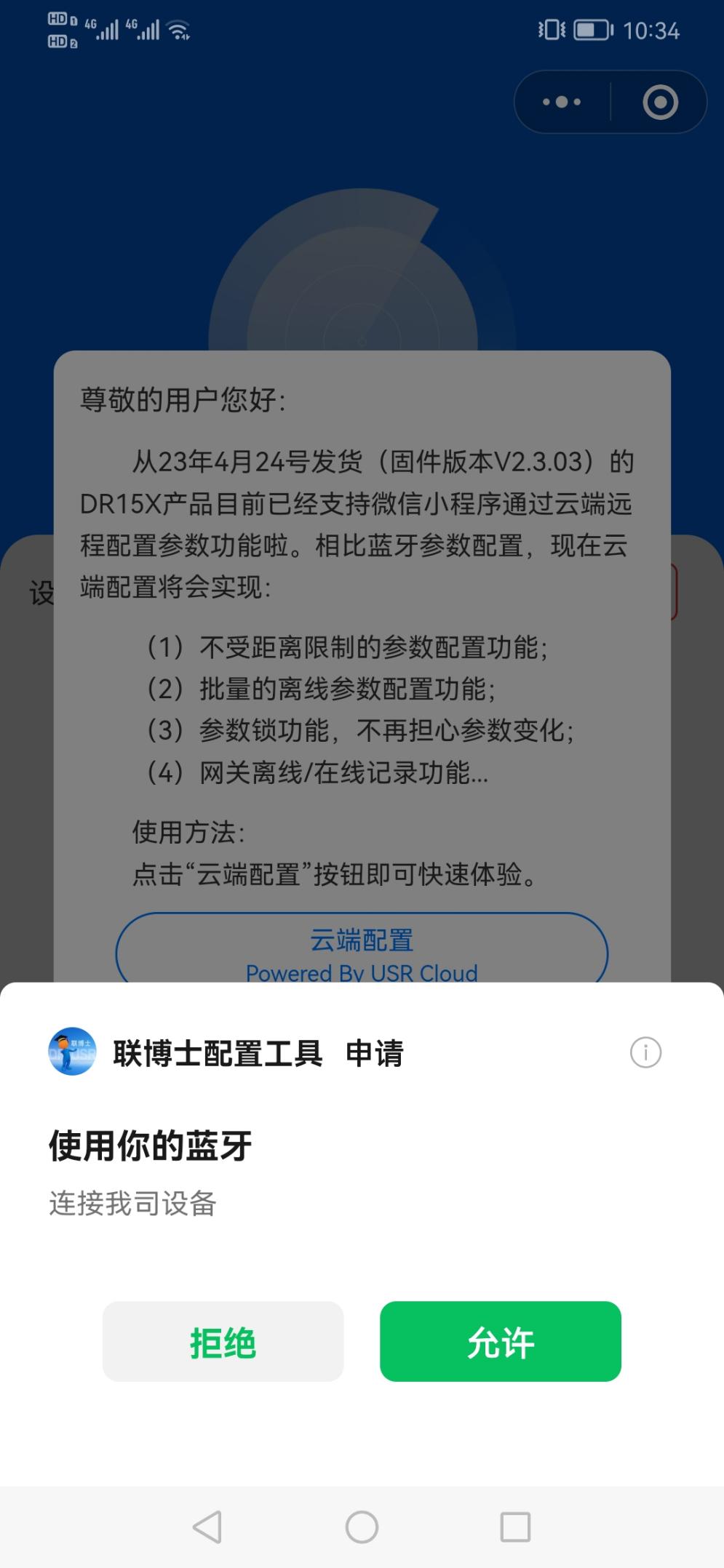

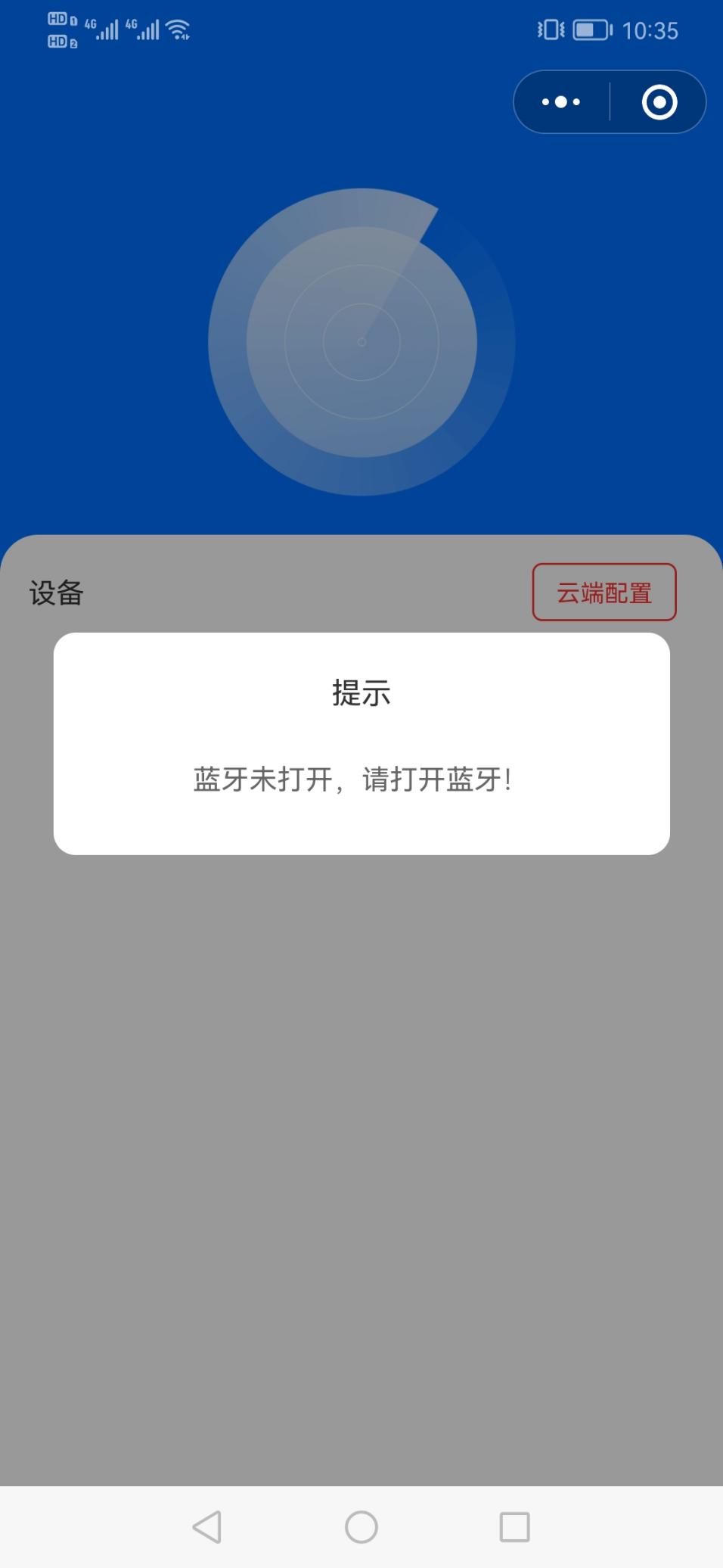

4、打開手機藍牙功能，同時給微信的藍牙權限打開

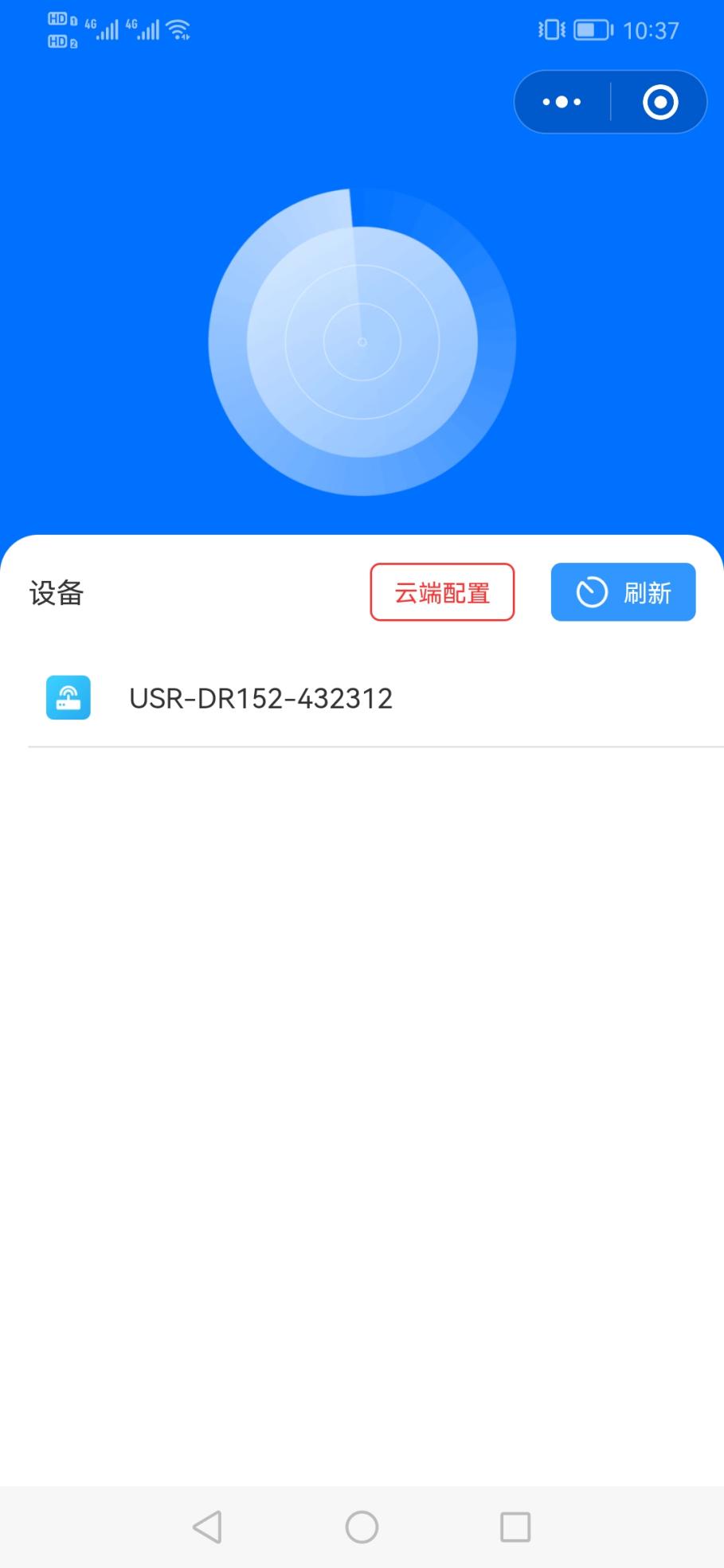

5、搜到設備名稱
微信小程序“聯博士配置工具”自動掃描手機旁邊的 DTU 設備，其中每一臺設備都有不同的藍牙名稱，該藍牙名稱為“USR-DR15X- 設備 IMEI 號后六位”，便于用戶可以正常識別該配置哪一臺 DTU 設備。

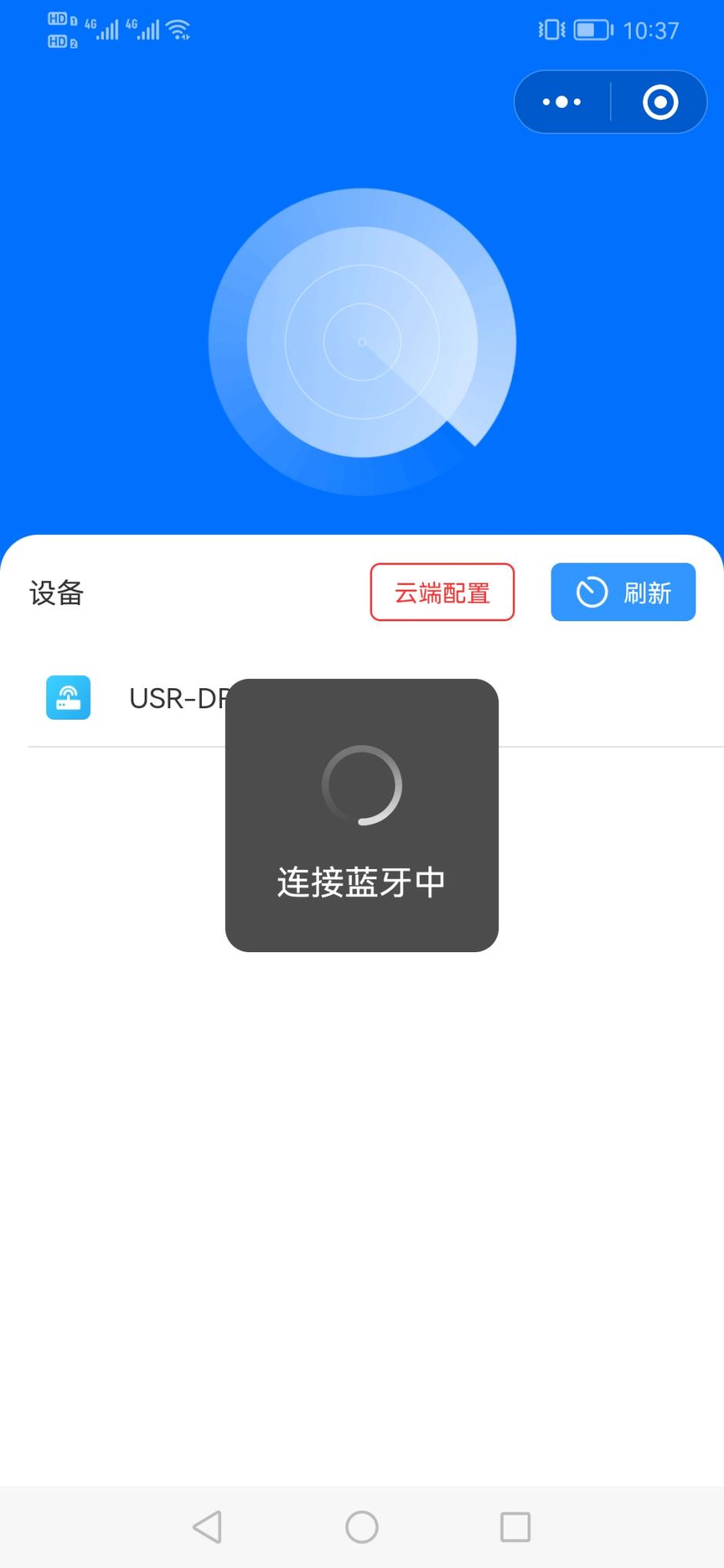

6、點擊設備名稱，會提示連接藍牙中
點擊微信小程序“聯博士配置工具”中掃描到的 DTU 設備名稱。

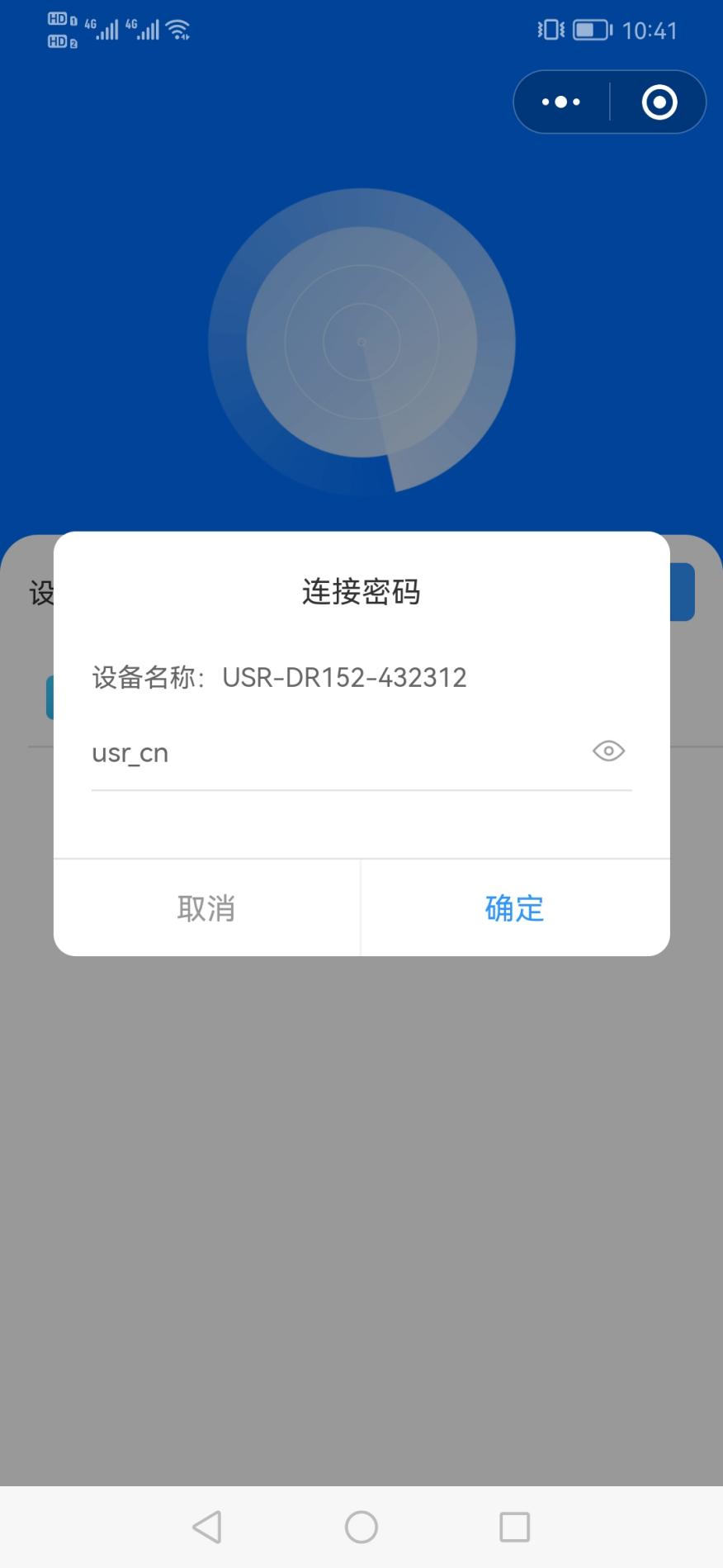

7、輸入連接密碼
若第一次連接，則會彈出彈框，需輸入連接密碼進行驗證，連接 密碼初始值為“usr_cn”，密碼可以在進入微信小程序后重新進行設定（長度為 1~10 位）。第一次連接成功后，設備可自動記錄連接驗 證狀態。再次連接時，“聯博士配置工具”會自動進入主界面。
8、點擊參數設置

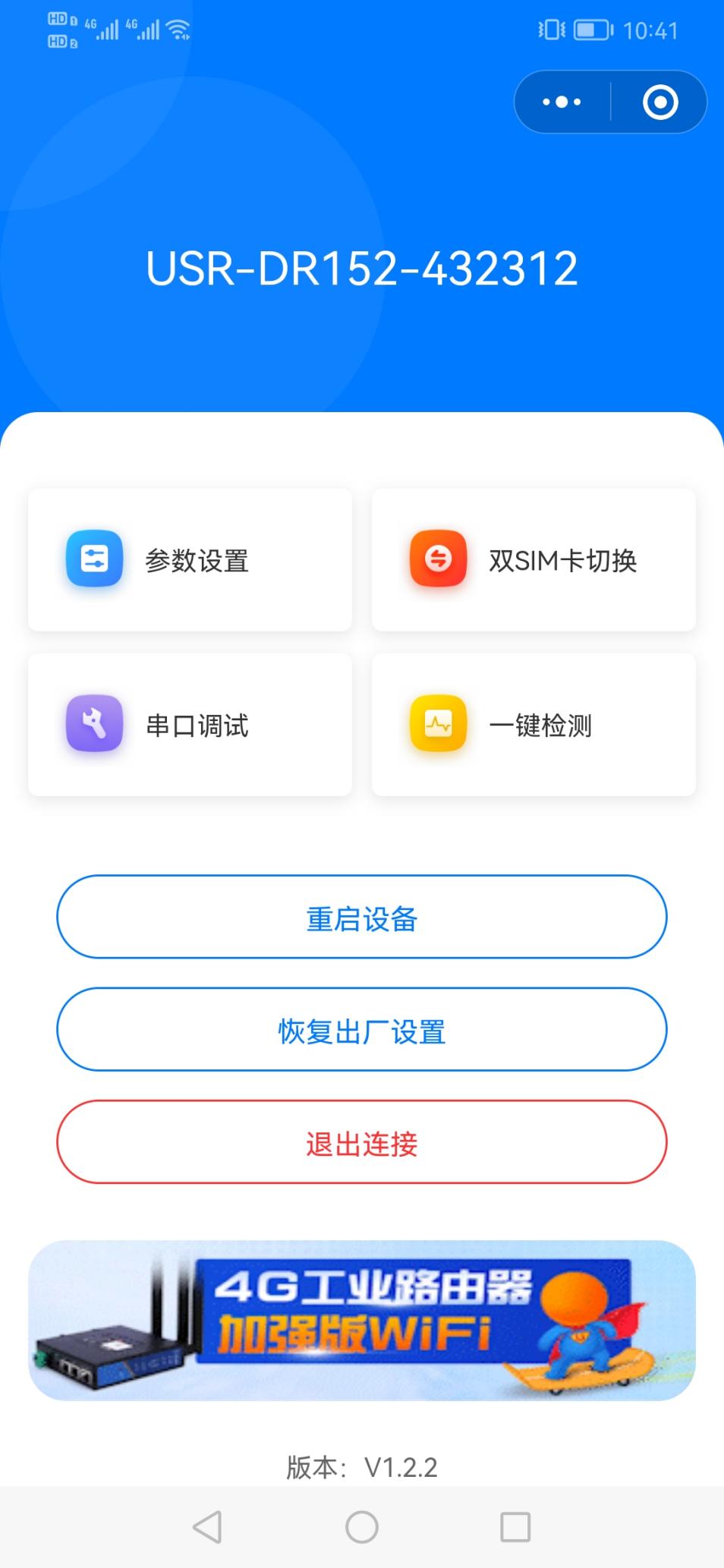

微信小程序“聯博士配置工具”的主界面如下圖所示：

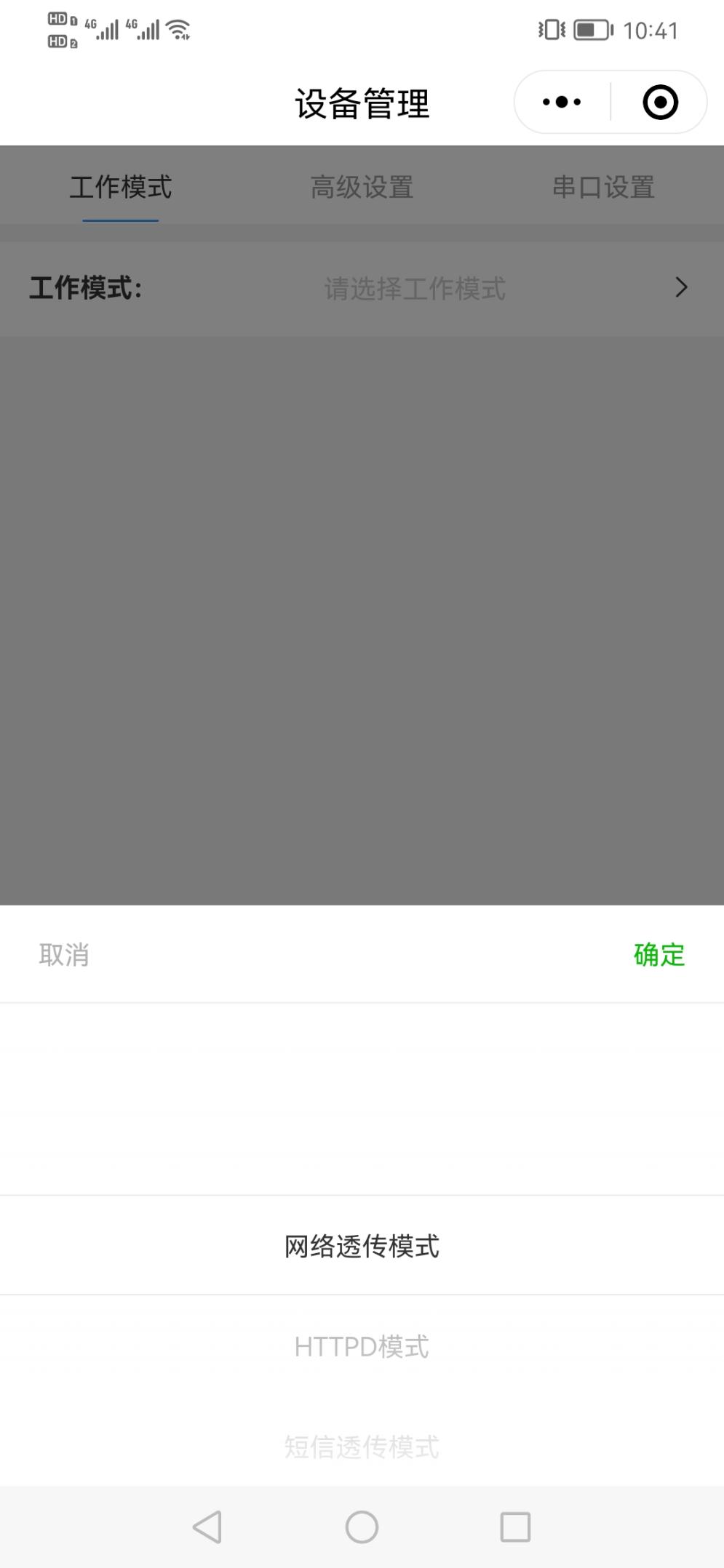

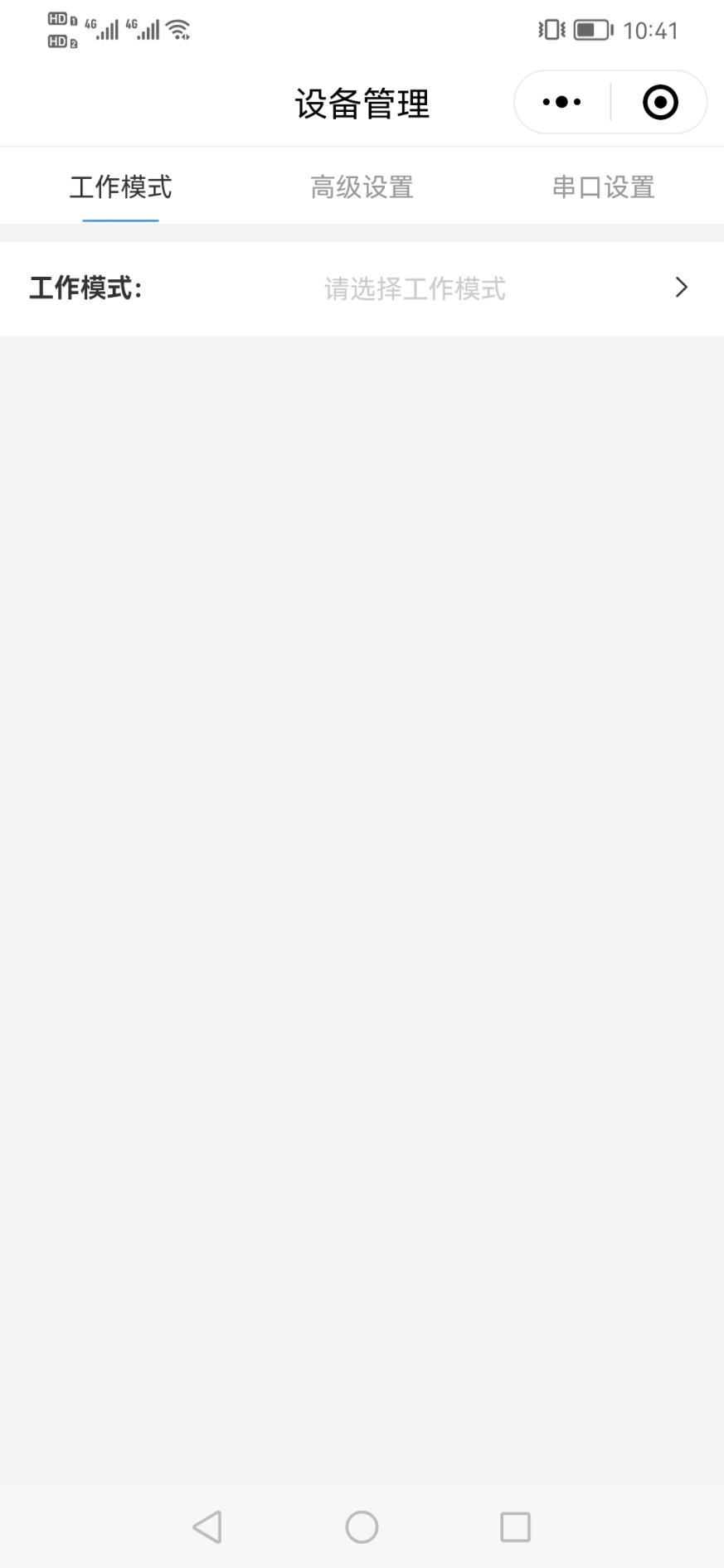

9、點擊工作模式，選擇網絡透傳模式，點擊確定

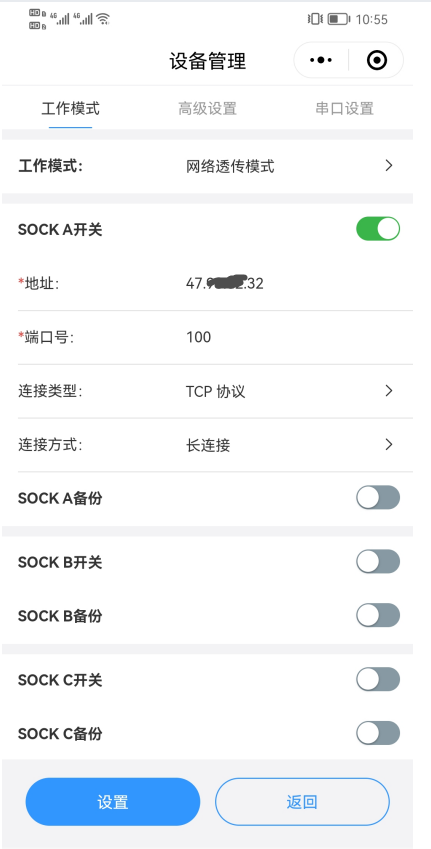

10、SOCKA開關打開，地址輸入遠程服務器，端口100，連接類型TCP協議，連接方式長連接，其他工作模式參數保持默認。

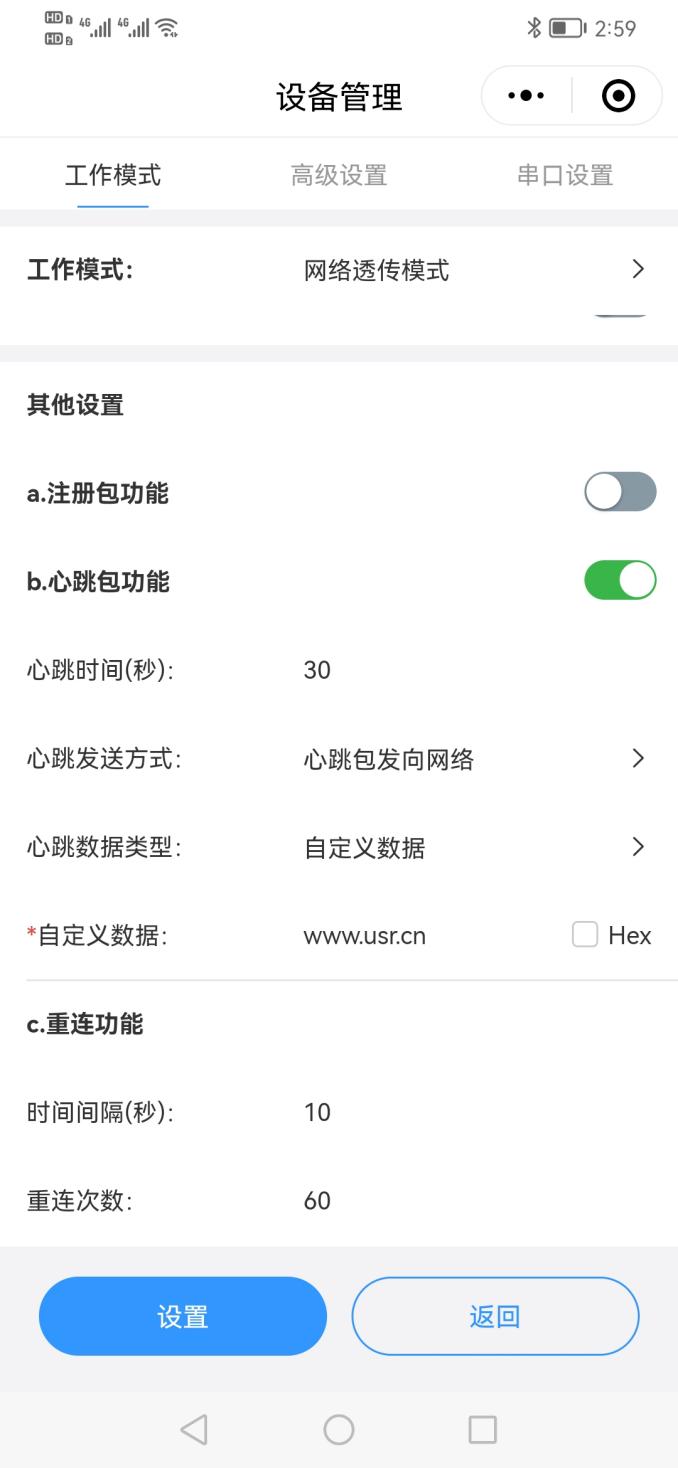

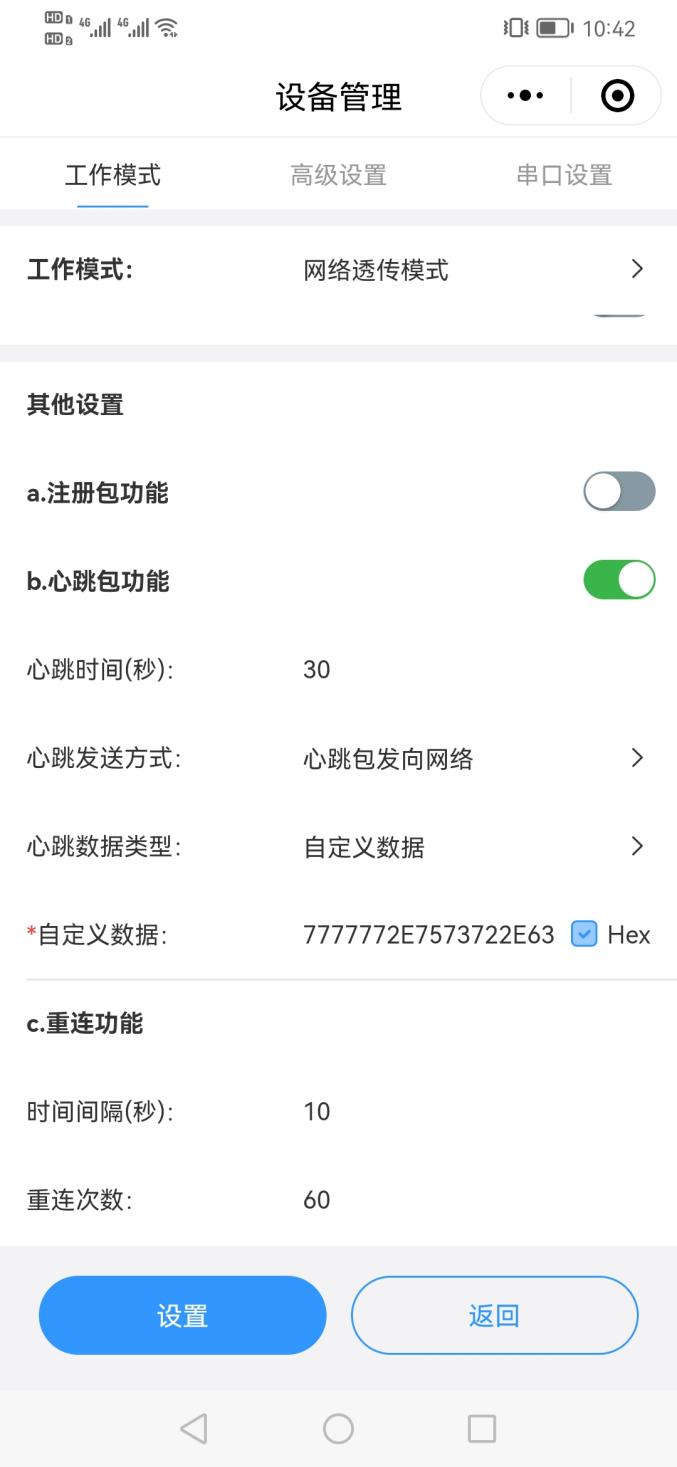

11、在工作模式這個頁面，下拉滾動條，查看其他設置，心跳包功能開啟，心跳時間（秒）默認是30S，心跳發送方式是心跳包發向網絡，心跳數據類型選擇自定義數據，自定義數據默認是Hex顯示是77 77 77 2E 75 73 72 2E 63 6E，ASCII顯示是www.bbxnc.com

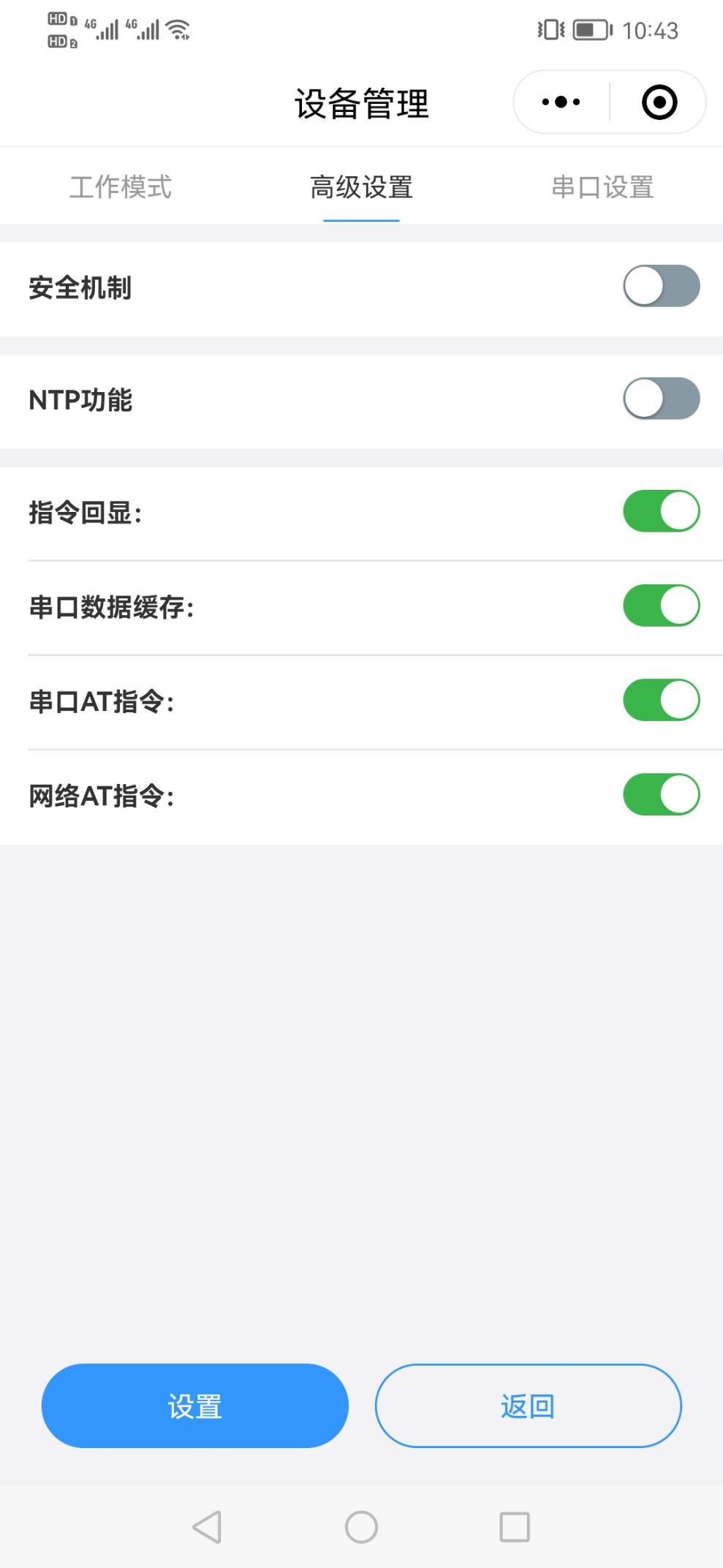

12、點擊高級設置，查看默認參數，保持默認

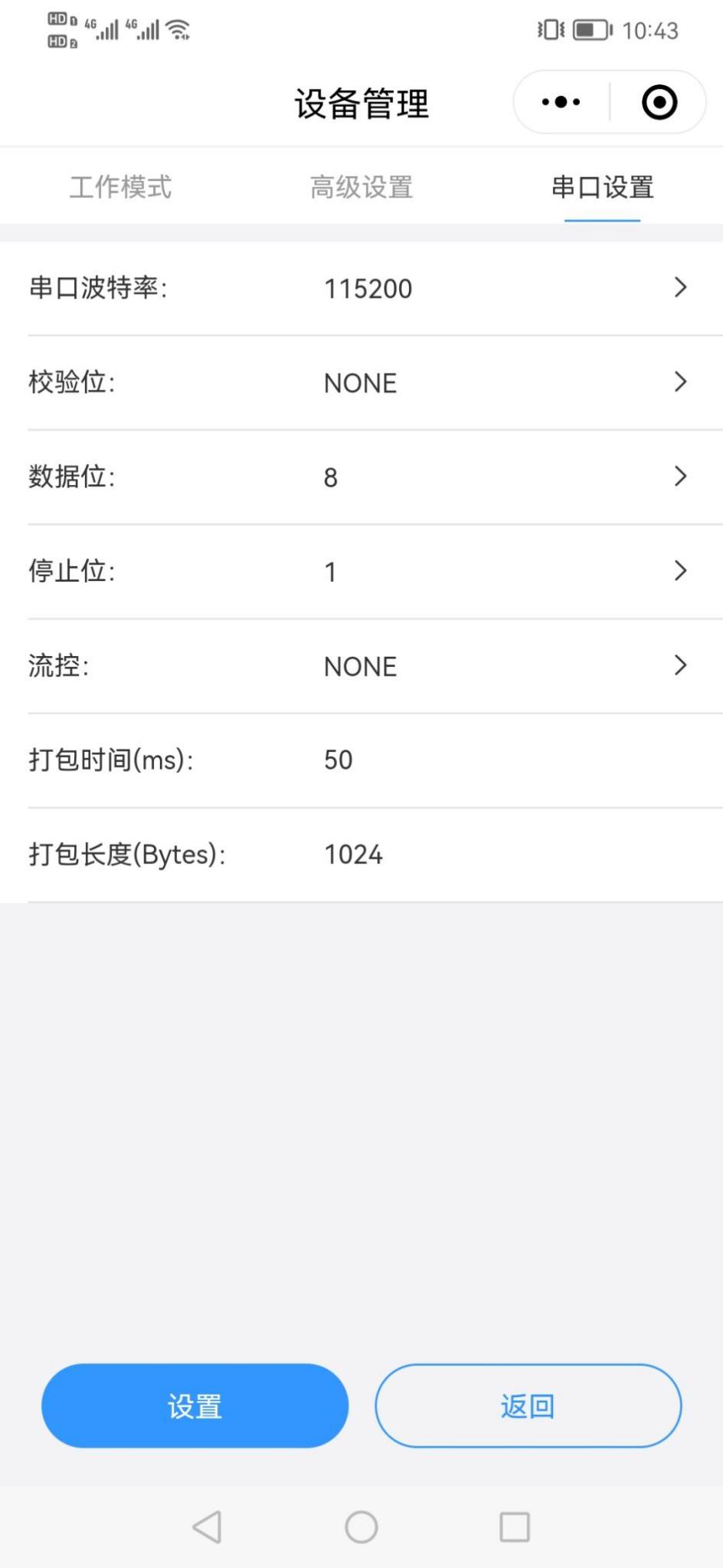

13、點擊串口設置，查看串口波特率115200，實際測試需要修改USR-DR152的波特率，改的和所接232串口設備一致，其他參數保持默認。

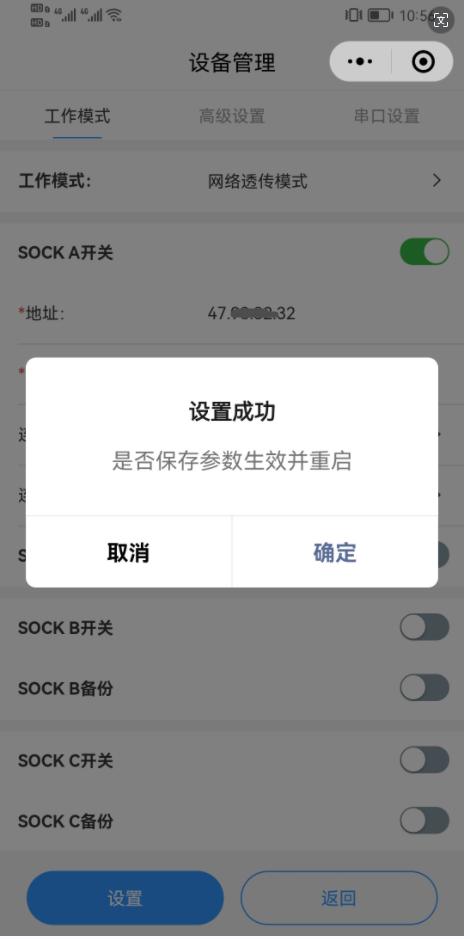

14、參數確認完成之后，點擊聯博士配置工具的設置，提示設置成功，是否保存參數生效并重啟，點擊確定。USR-DR152參數設置并自動重啟。
四、功能調試

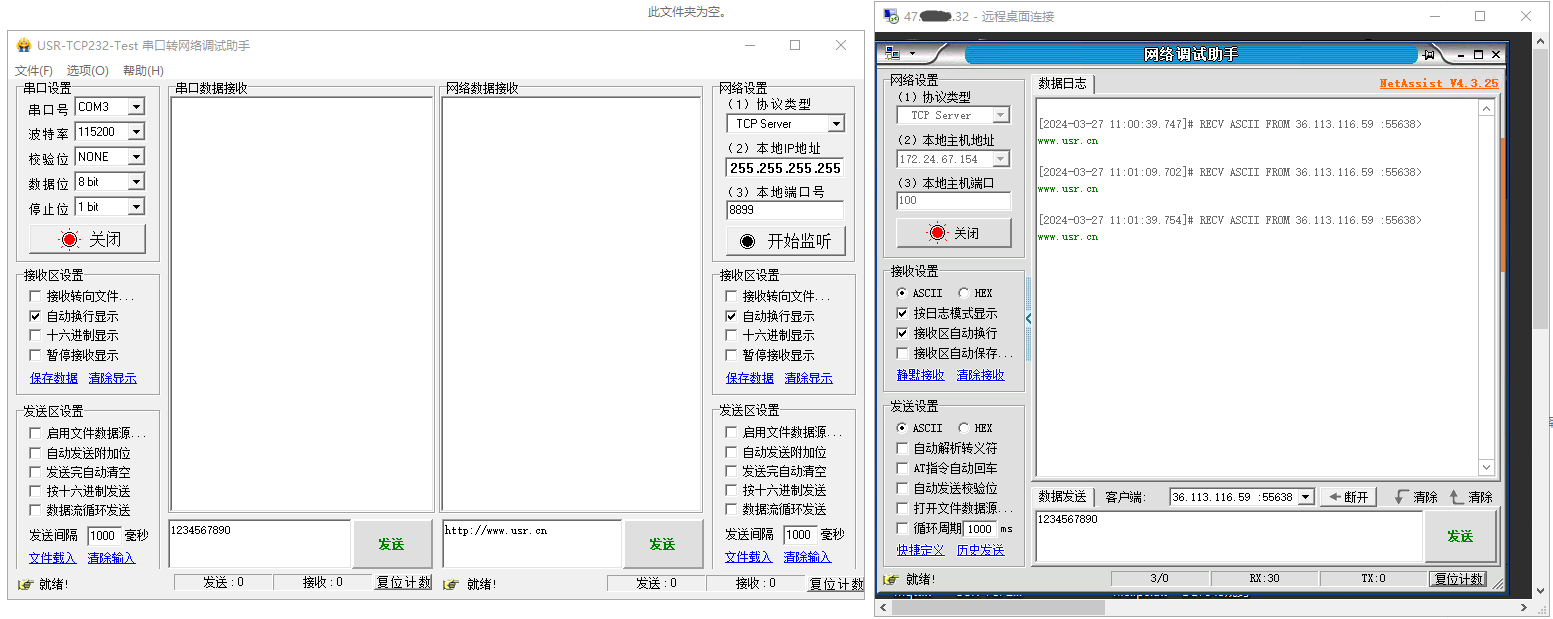

登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR152一樣，點擊連接。
建立TCP連接之后，網絡按照30s間隔接收到心跳包數據。
測試截圖，網絡助手帶時間戳，可以對比上下2條數據之間的時間間隔，是心跳包時間30s。
編寫人：金志方 編寫日期：2024-04-02
審核人：金志方 審核日期：2024-04-02
訂正版本：V1.0 訂正內容：初稿
