一、資料下載
USR-G776軟件設計手冊官網下載鏈接：http://www.bbxnc.com/Download/807.html
USR-G776 說明書官網下載鏈接：http://www.bbxnc.com/Download/806.html
USR-G776 規格書官網下載鏈接：http://www.bbxnc.com/Download/808.html
USR-G776 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/814.html
虛擬串口軟件（V3）官網下載鏈接：http://www.bbxnc.com/Download/31.html
網絡調試助手 串口調試助手二合一軟件下載鏈接：http://www.bbxnc.com/Download/31.html
二、硬件連接
1、所需物品
USR-G776 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
SIM卡 1張
筆記本電腦 1臺
2、硬件連接
USR-G776的485串口接USB-RS485串口線到電腦USB口，插上天線，然后產品接12V電源適配器上電。
電腦打開設置軟件。

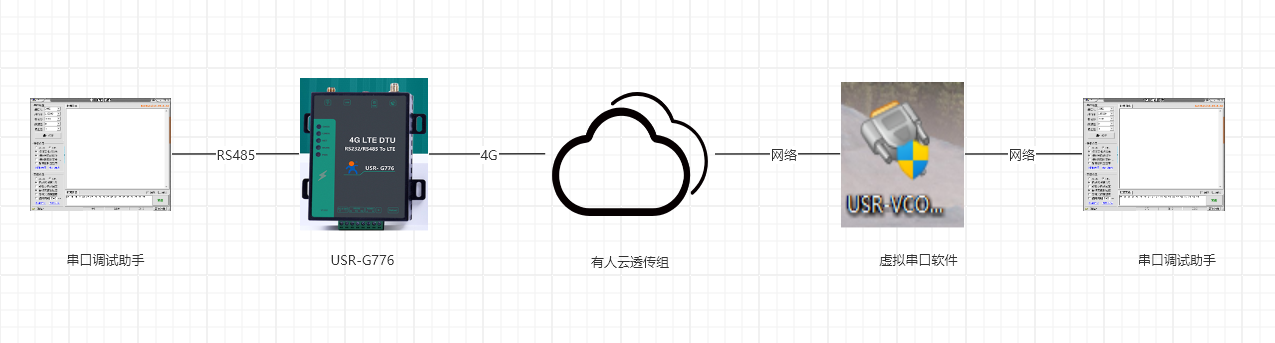

附圖：
三、產品參數設置
1、USR-G776對接有人云參數設置

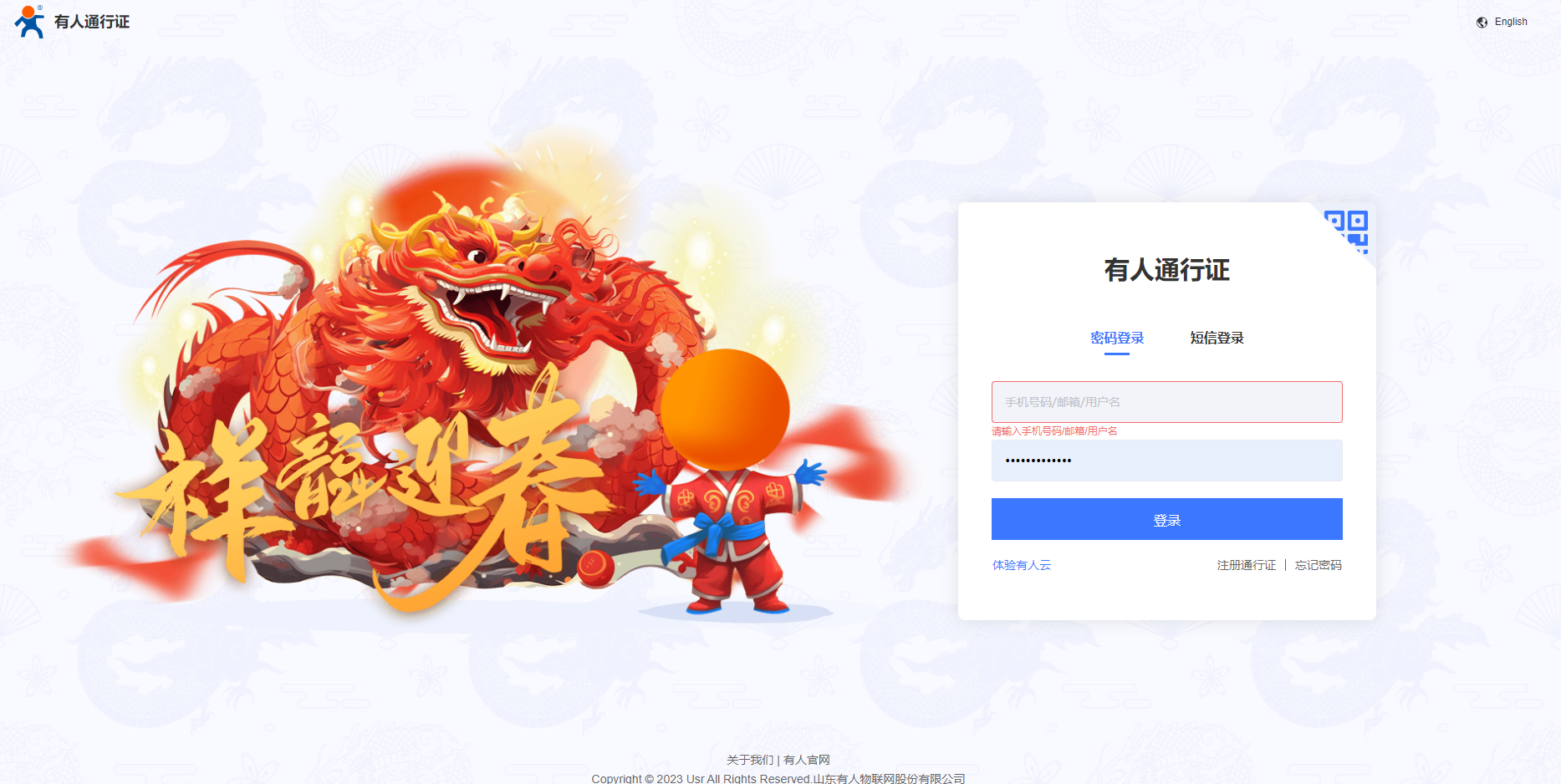

登錄有人云：https://account.usr.cn/#/login?type=mp_scada

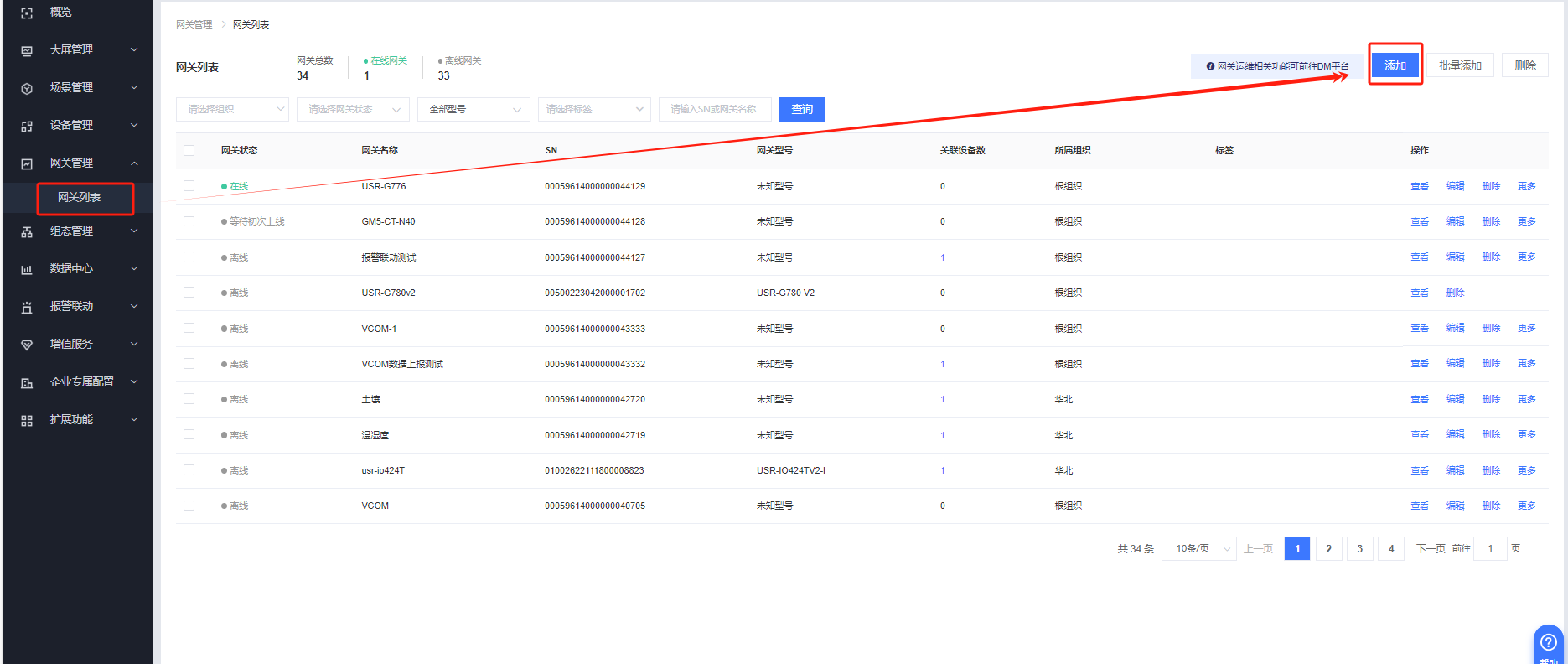

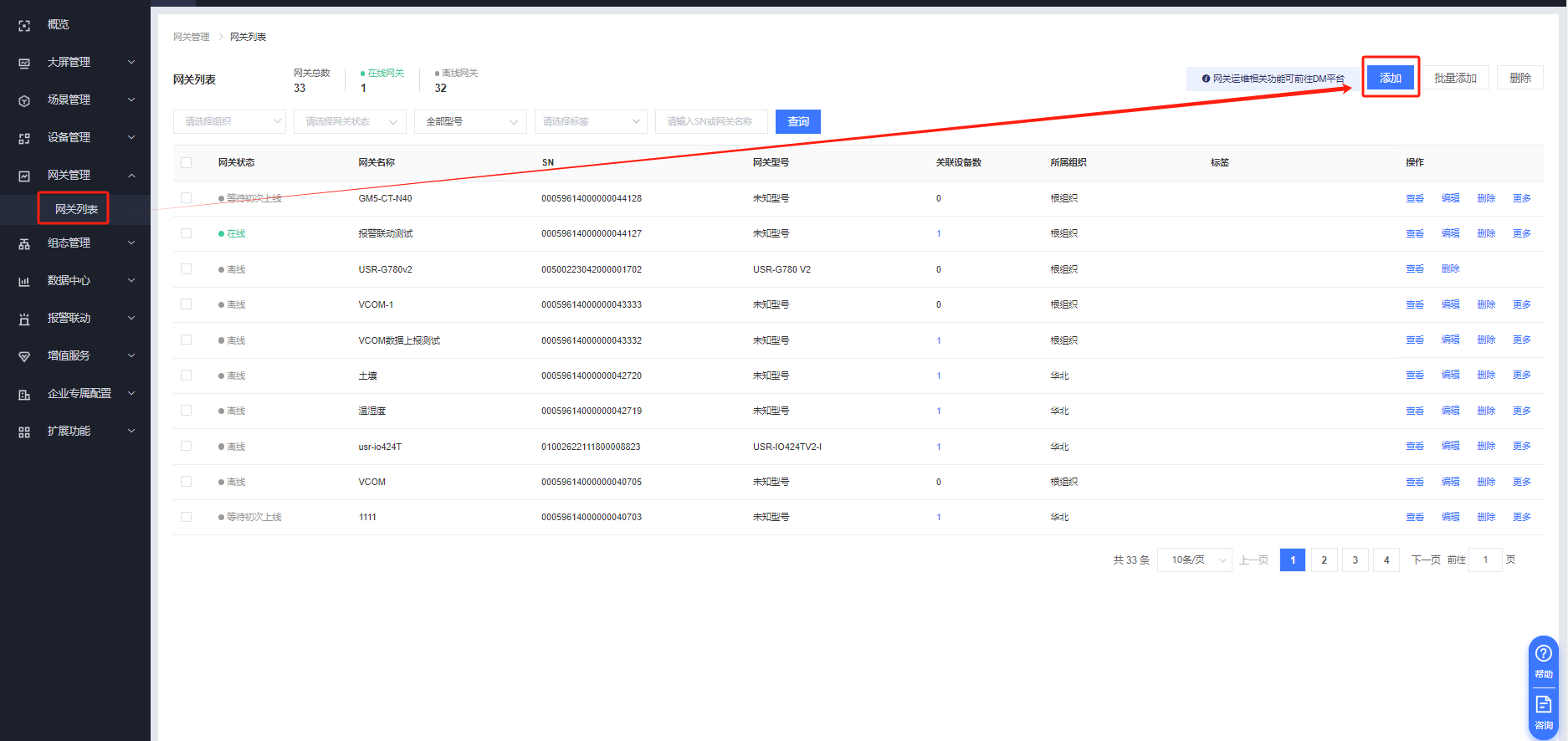

網關管理—網關列表—添加

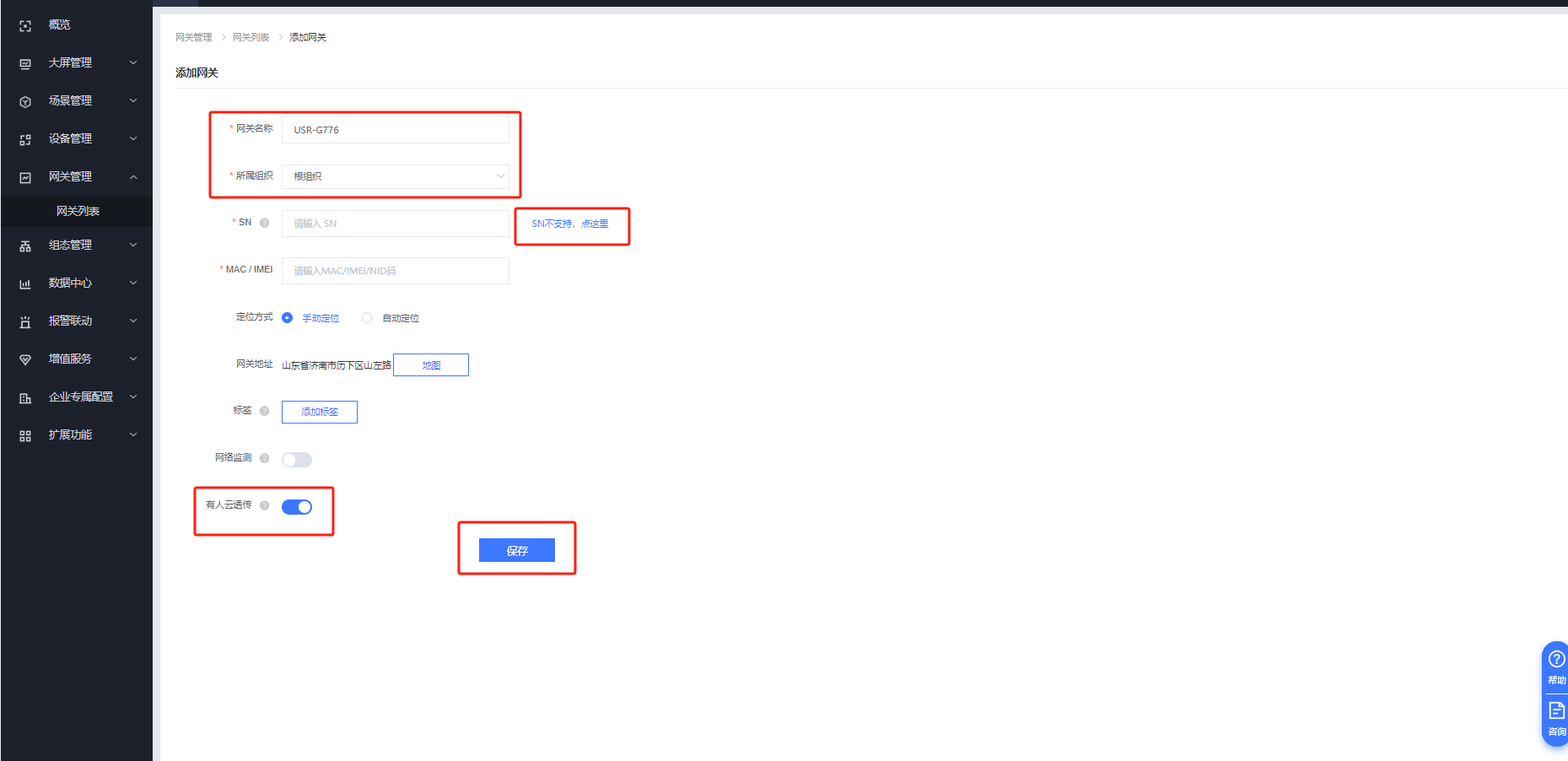

填入網關名稱、選擇根組織、選擇SN不支持點這里，開啟有人云透傳，點擊保存即可。

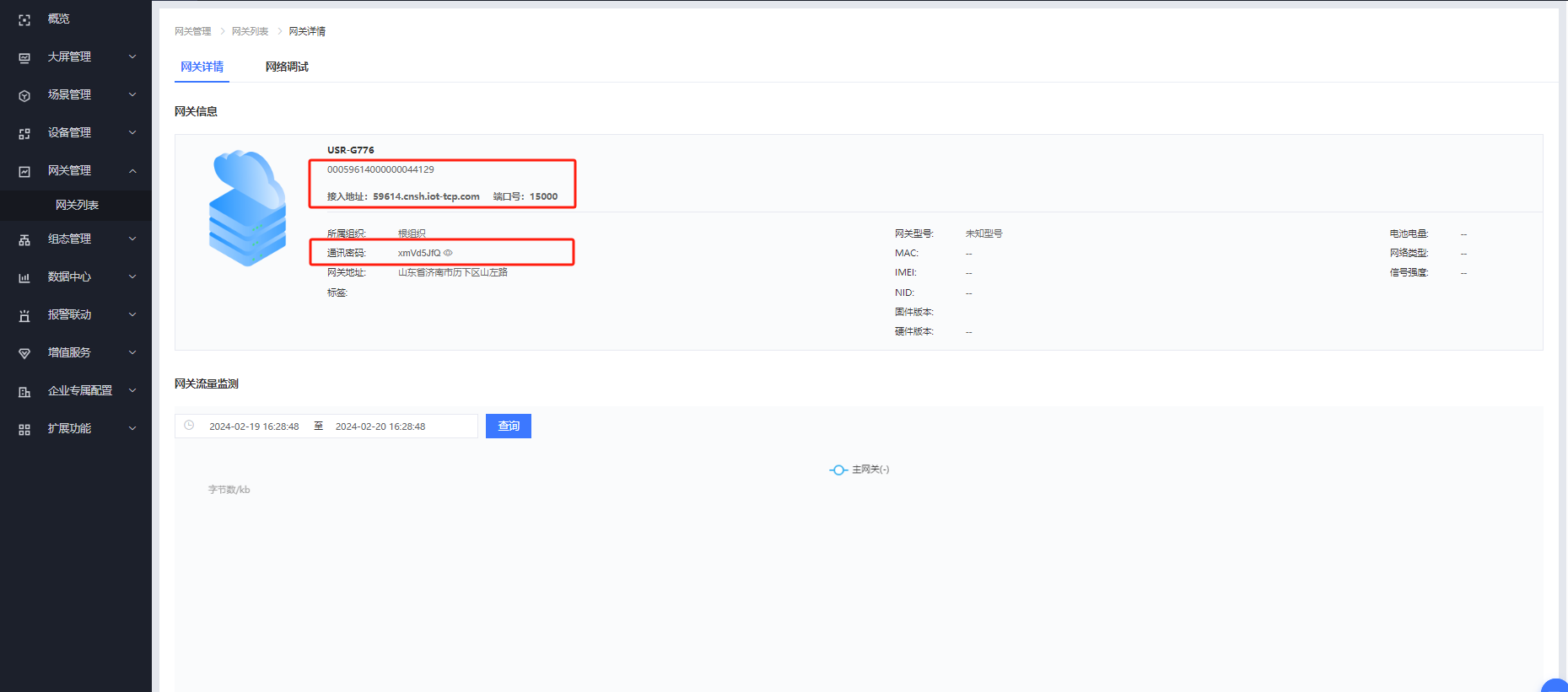

點擊網關列表—網關名稱，可以看到平臺給設備分配的ID密碼和接入地址

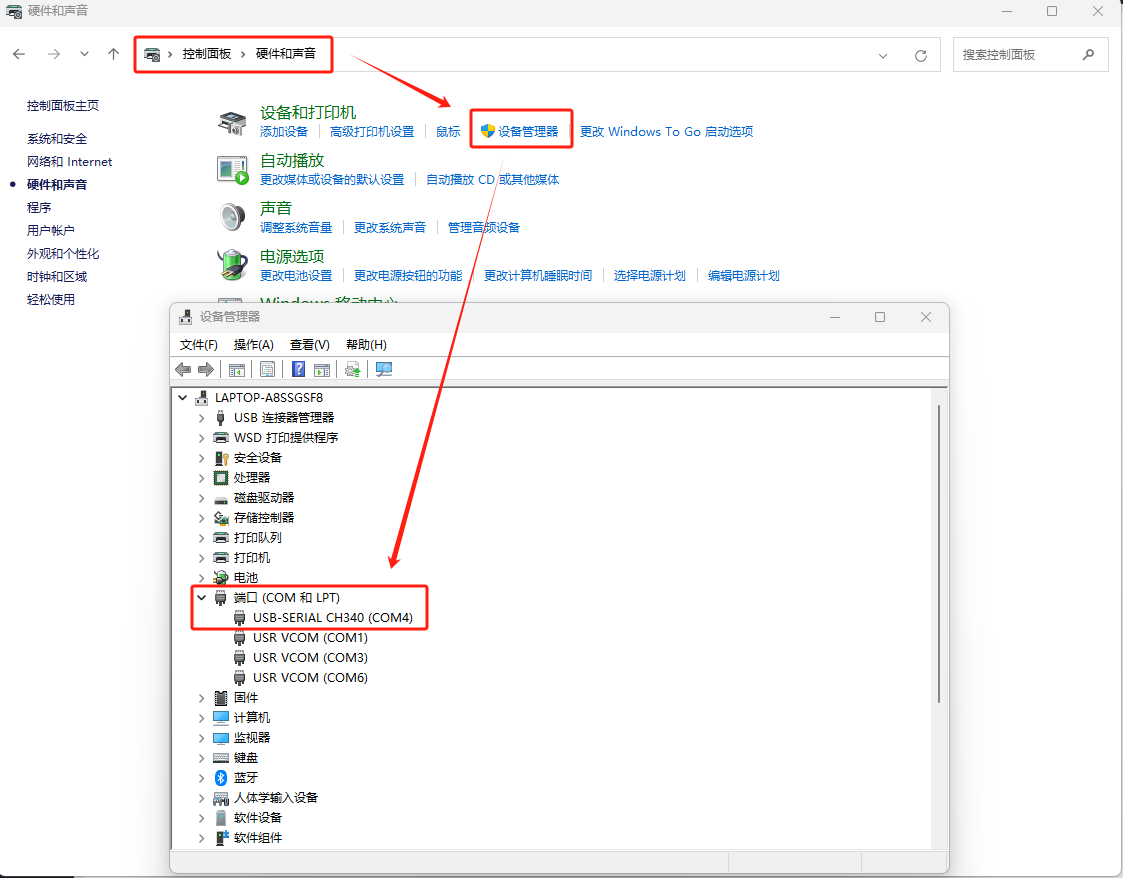

打開電腦控制面板—設備管理器—查看核實USB轉換器COM口

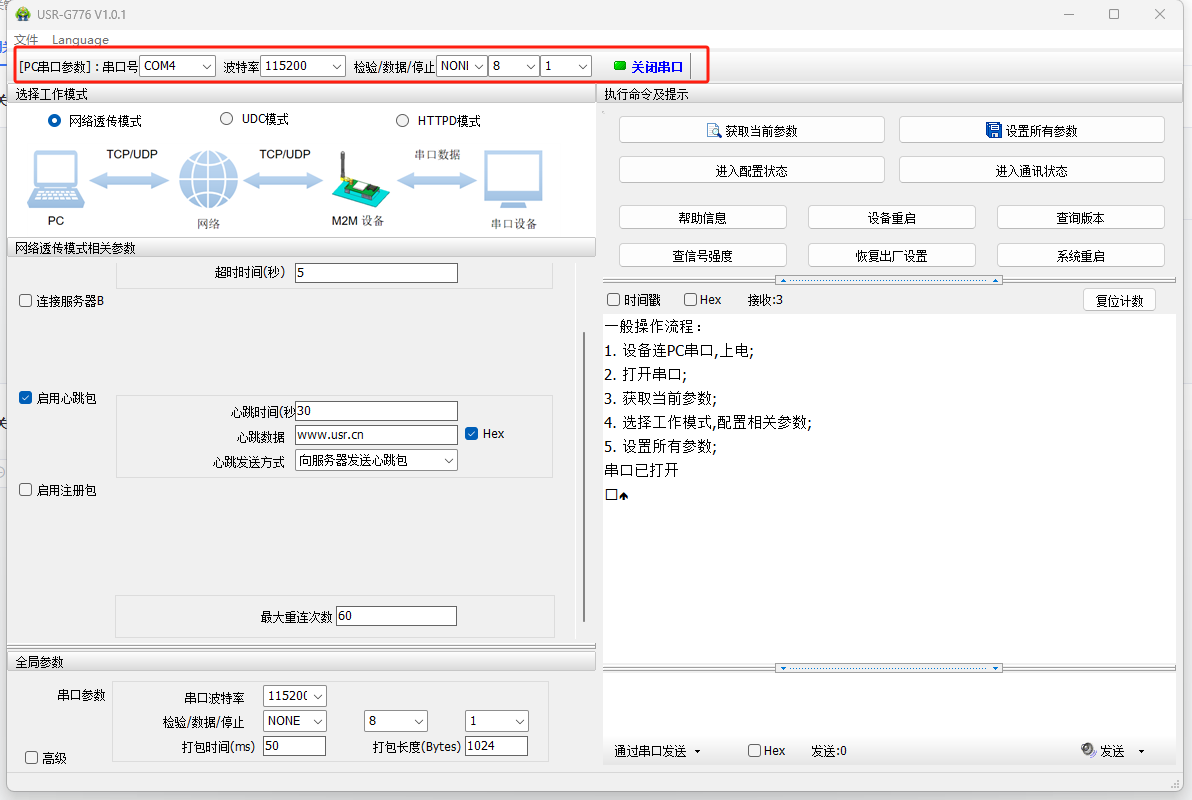

打開USR-G776上位機軟件，選擇正確串口號，串口參數選擇115200 NONE 8 1，點擊打開串口。

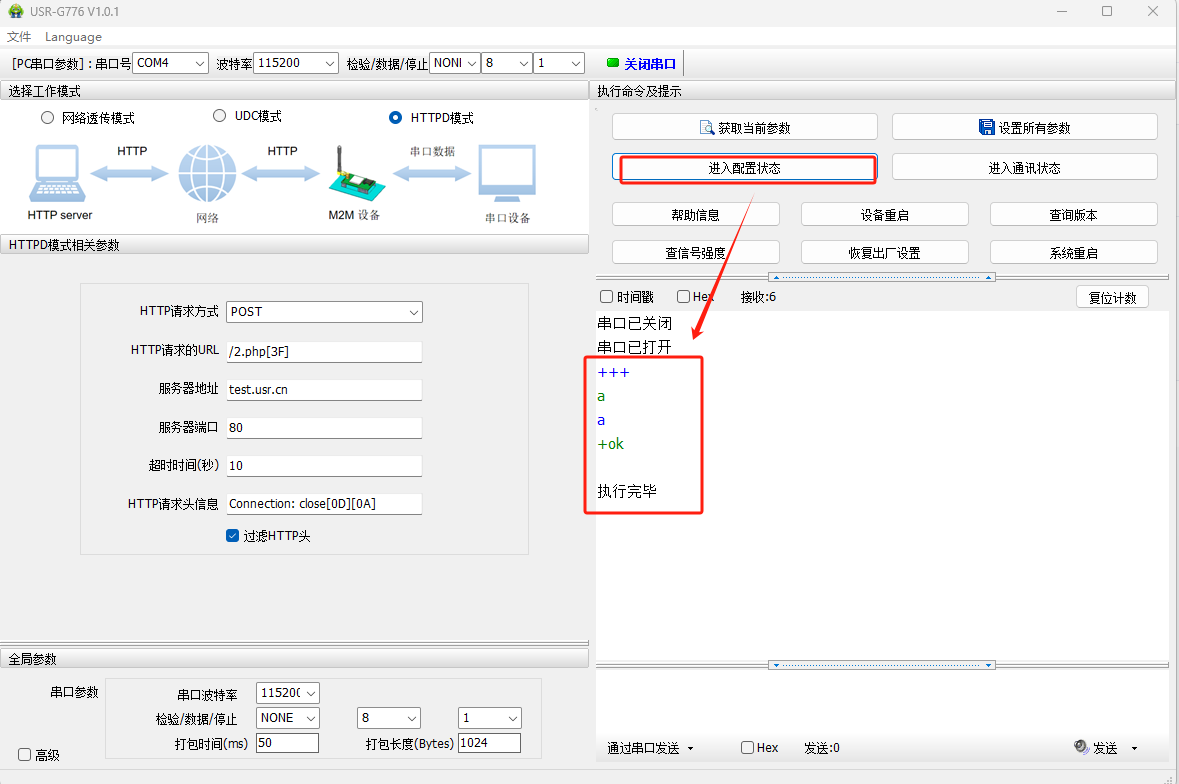

點擊進入配置狀態

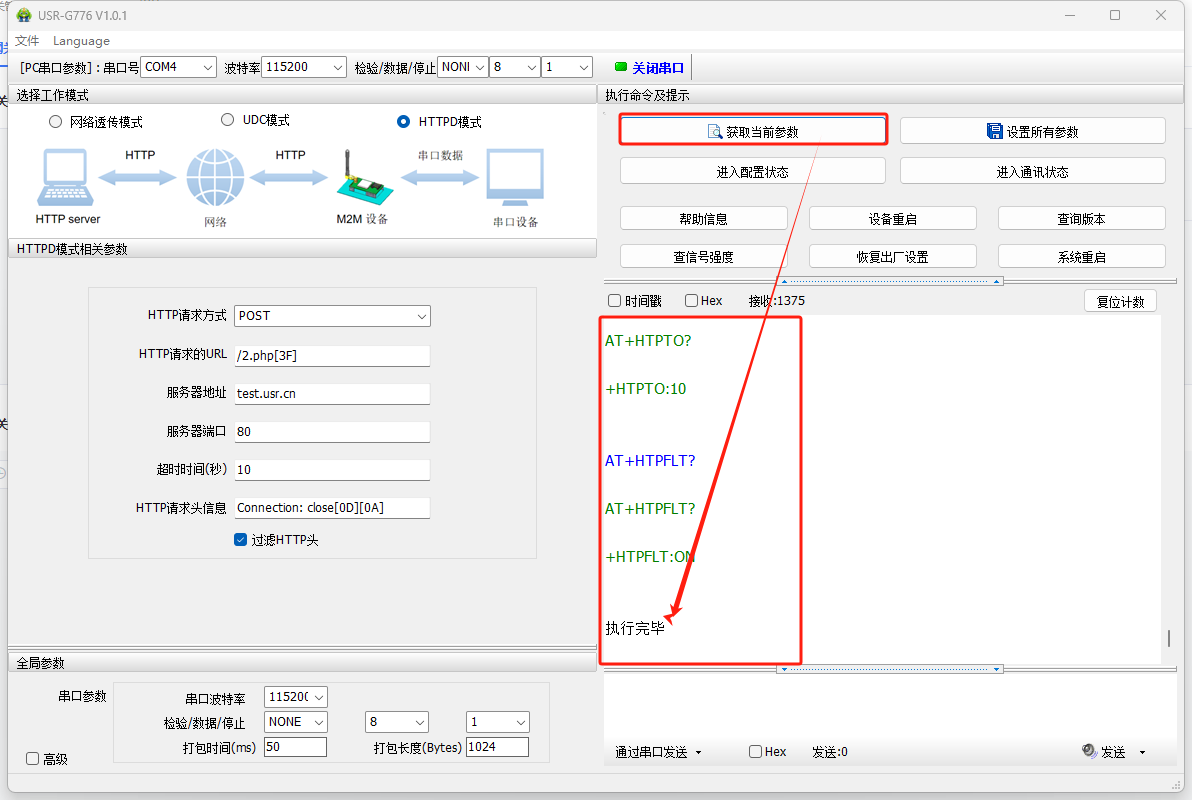

獲取當前參數

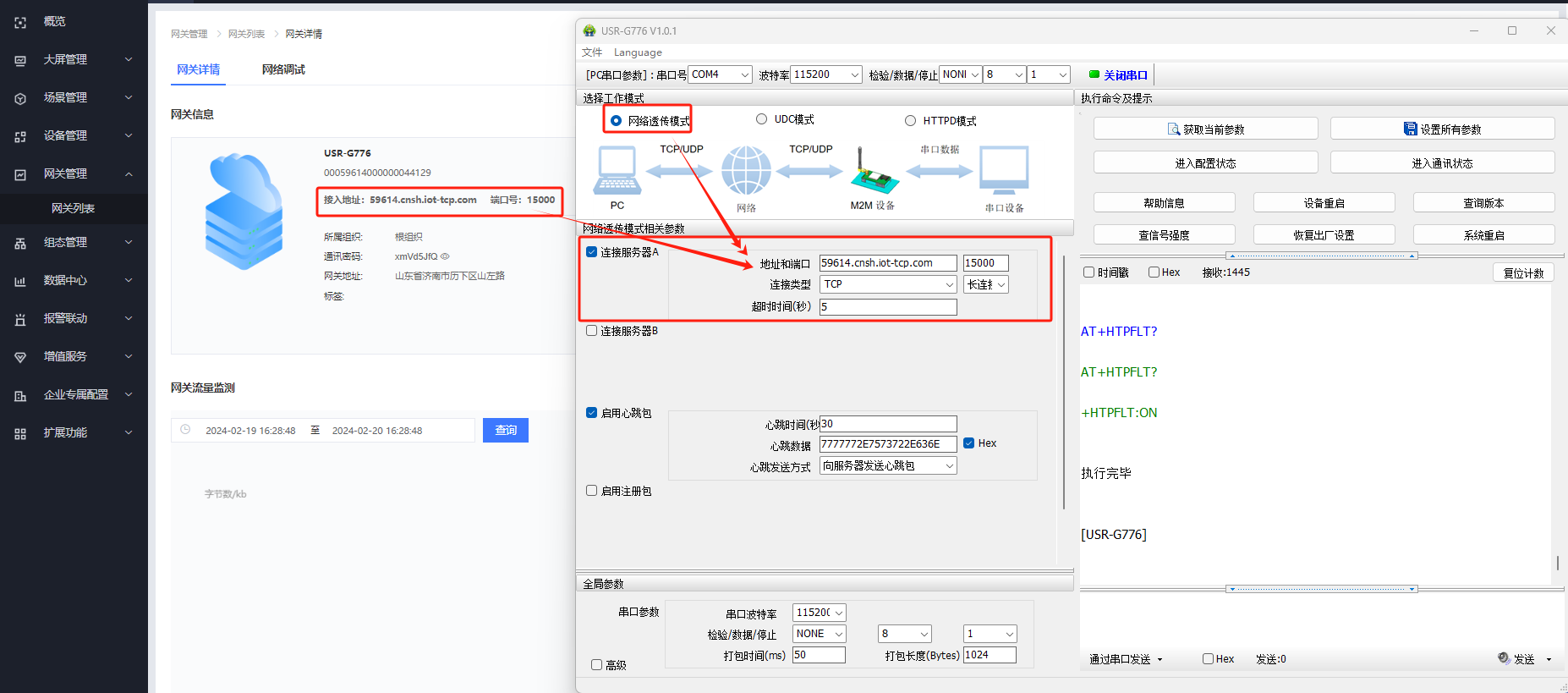

填入有人云分配的接入地址

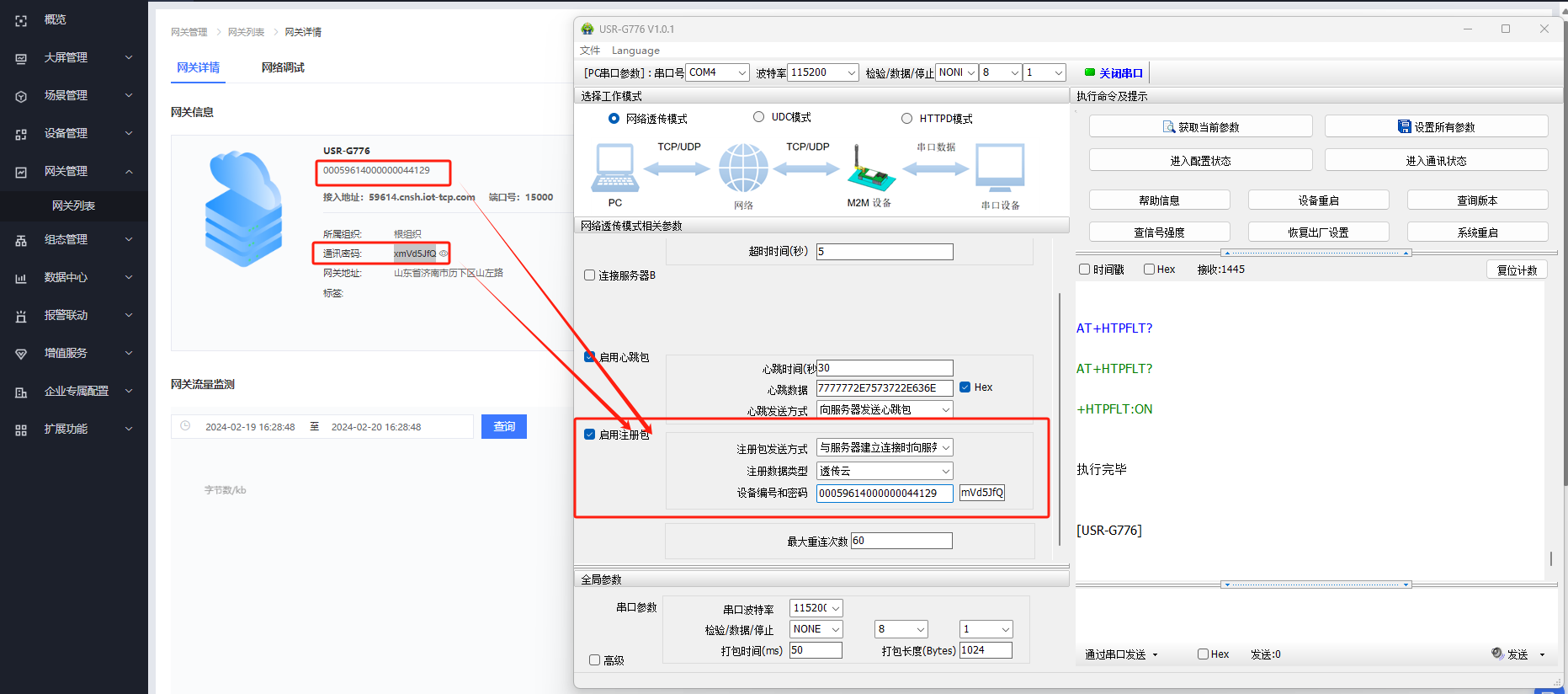

注冊包選擇透傳云，填入ID和密碼

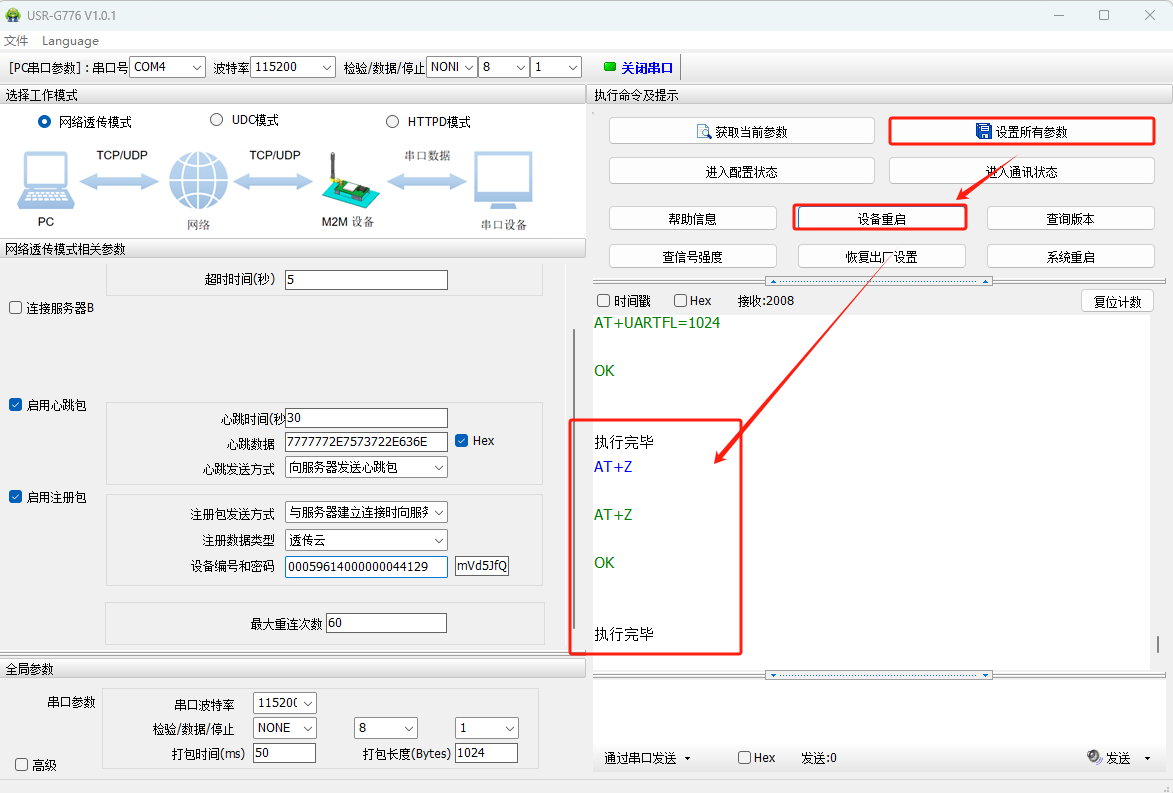

保存并設置所有參數，設備重啟

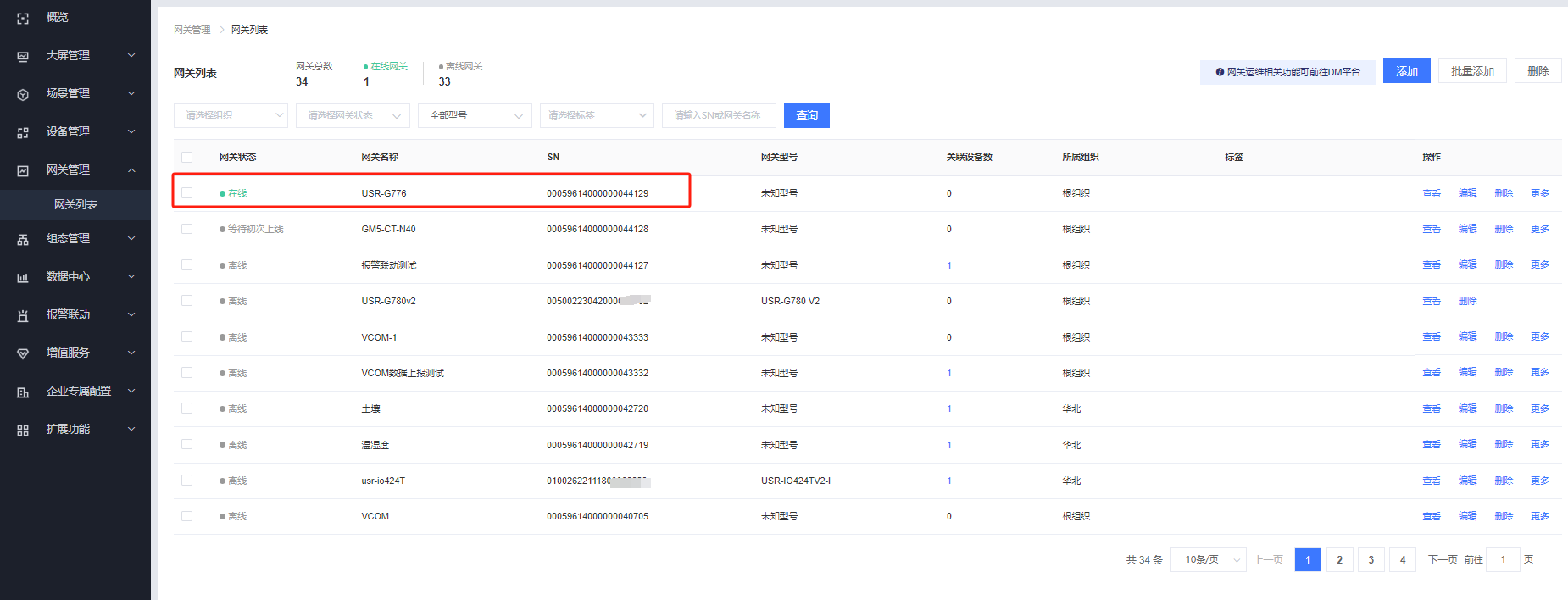

即可看到設備在有人云端在線
2、虛擬串口軟件對接有人云參數設置
網關管理---網關列表---添加

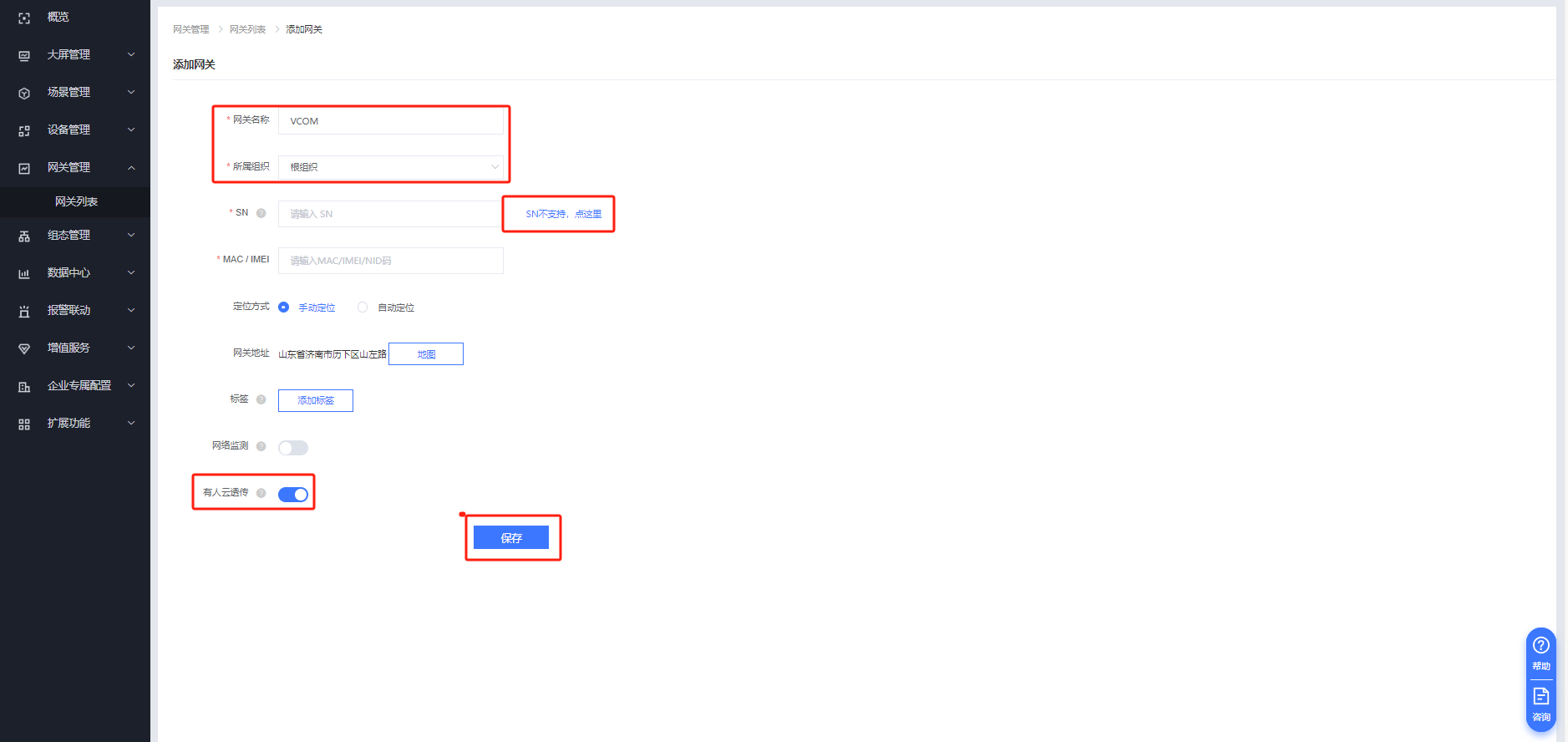

填入虛擬串口信息，注意要開啟有人云透傳功能

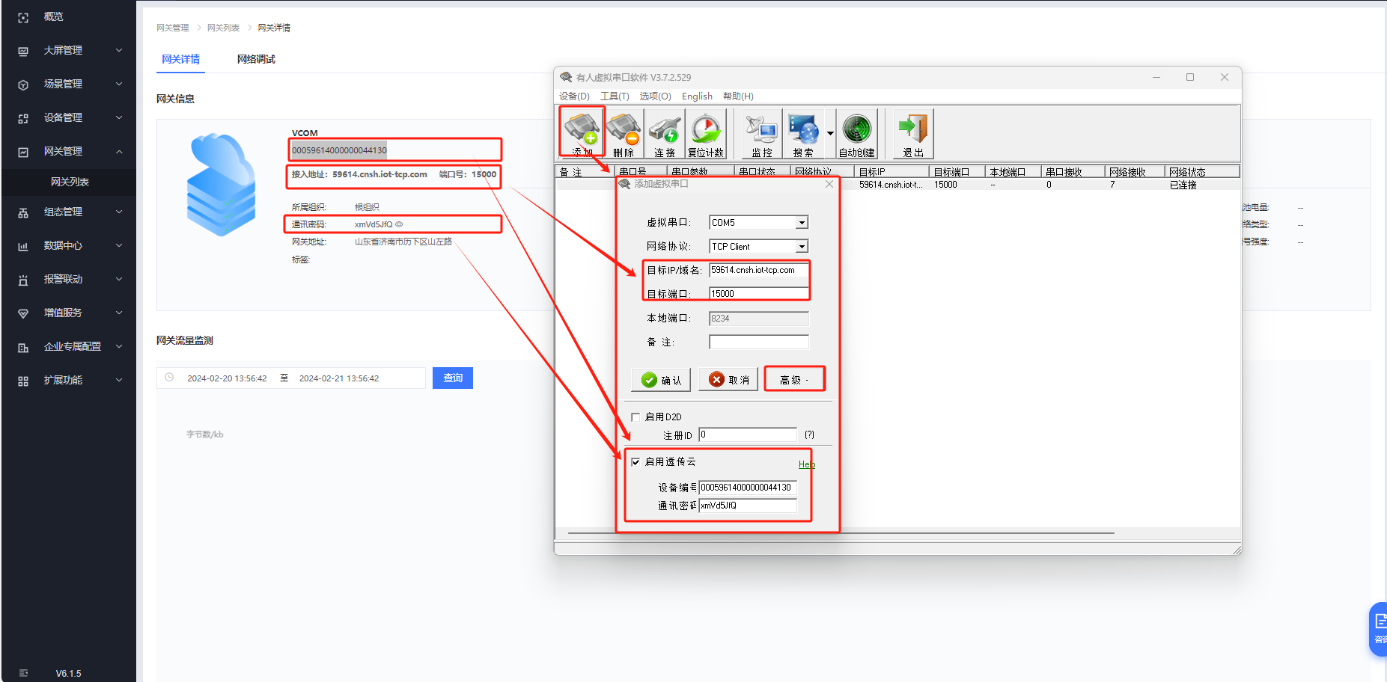

打開虛擬串口軟件V3.7.2.529,創建VCOM填入有人云分配的接入信息，點擊確認

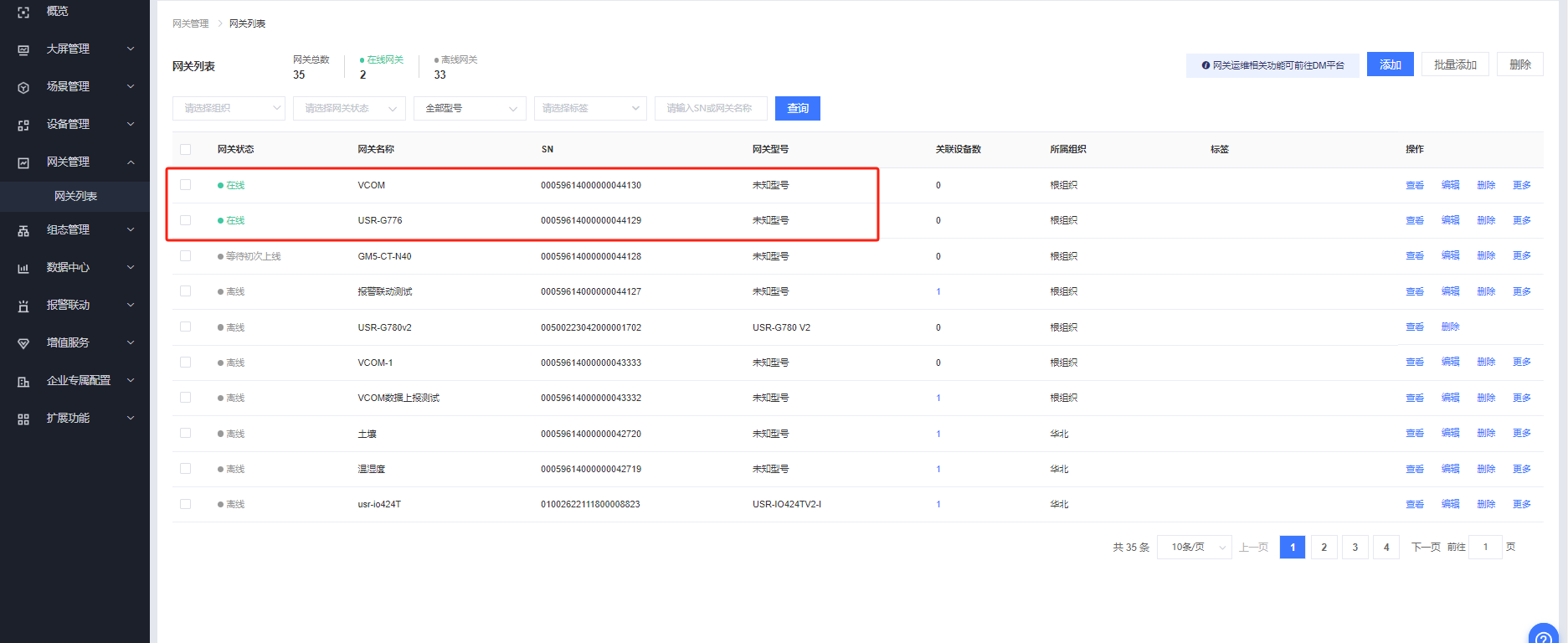

即可看到VCOM在有人云在線
3、有人云端透傳組創建

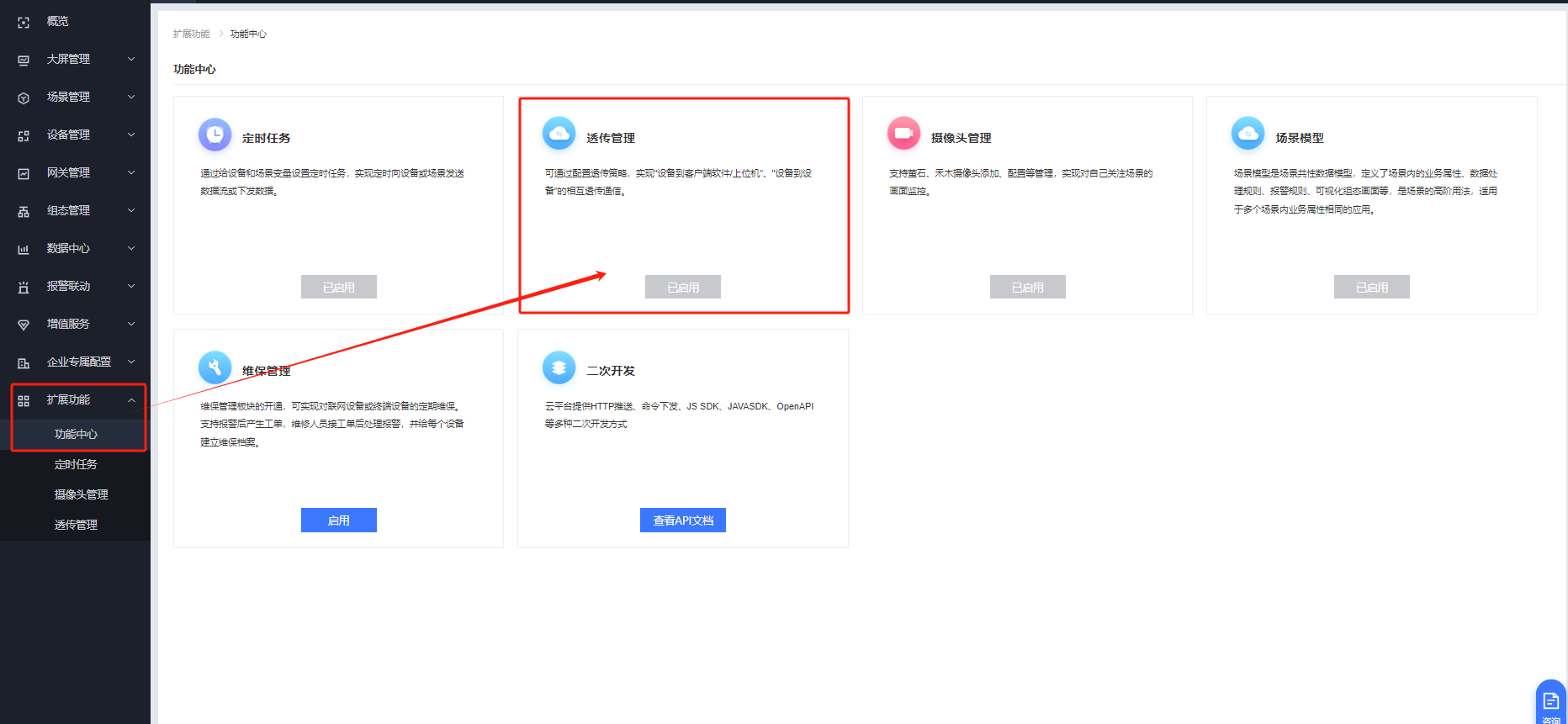

擴展功能---功能中心，啟用透傳管理

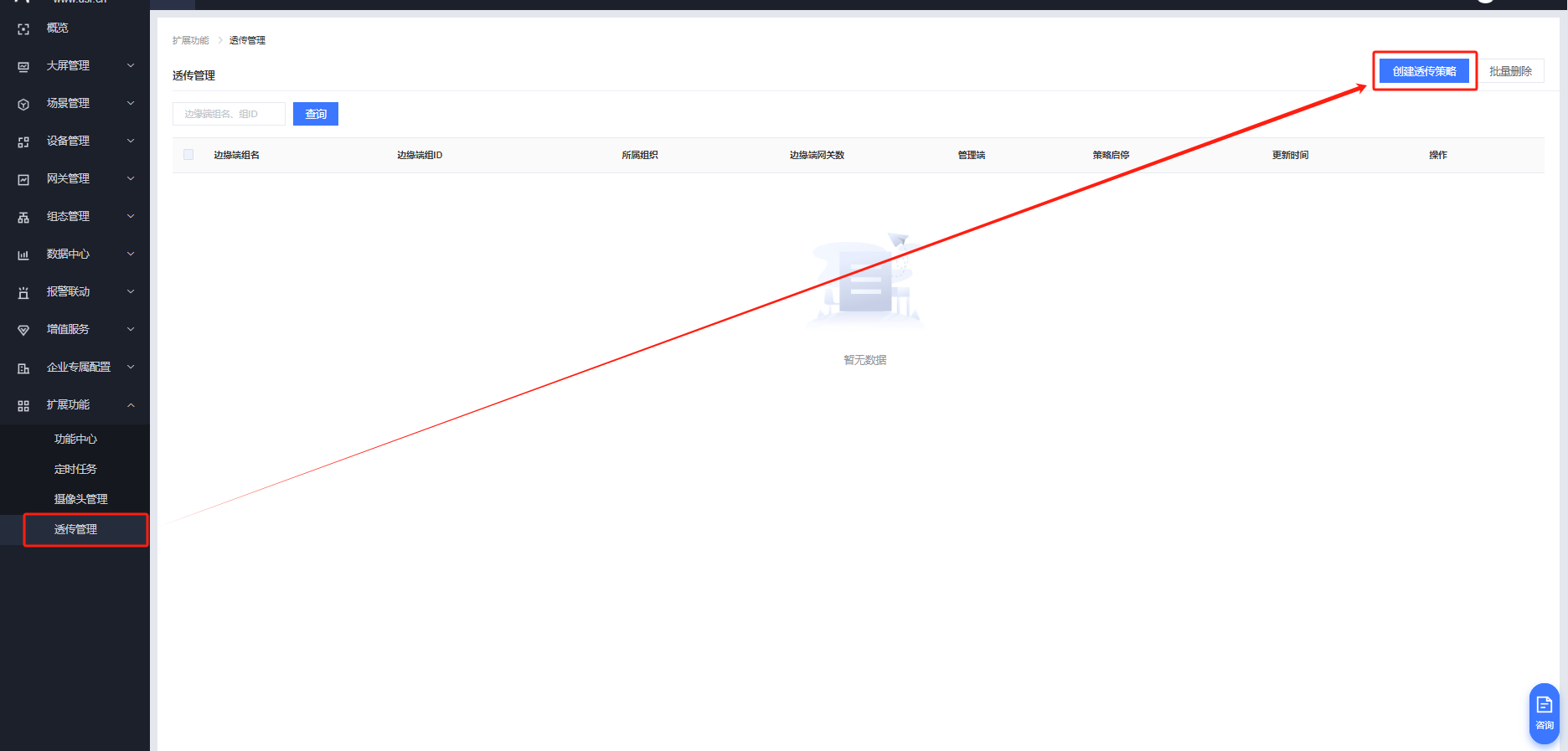

拓展功能---透傳管理---創建透傳策略

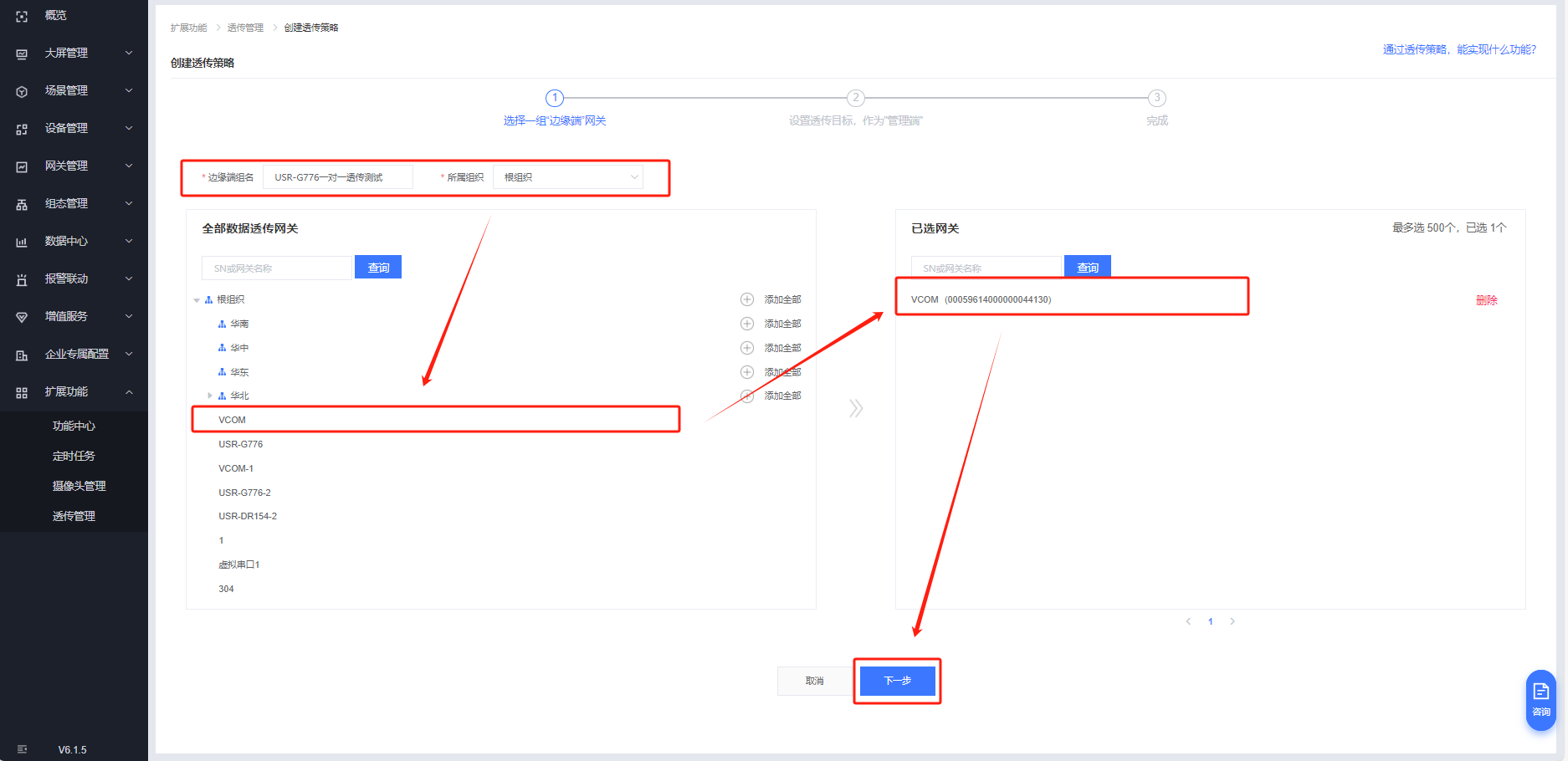

填入邊緣端信息

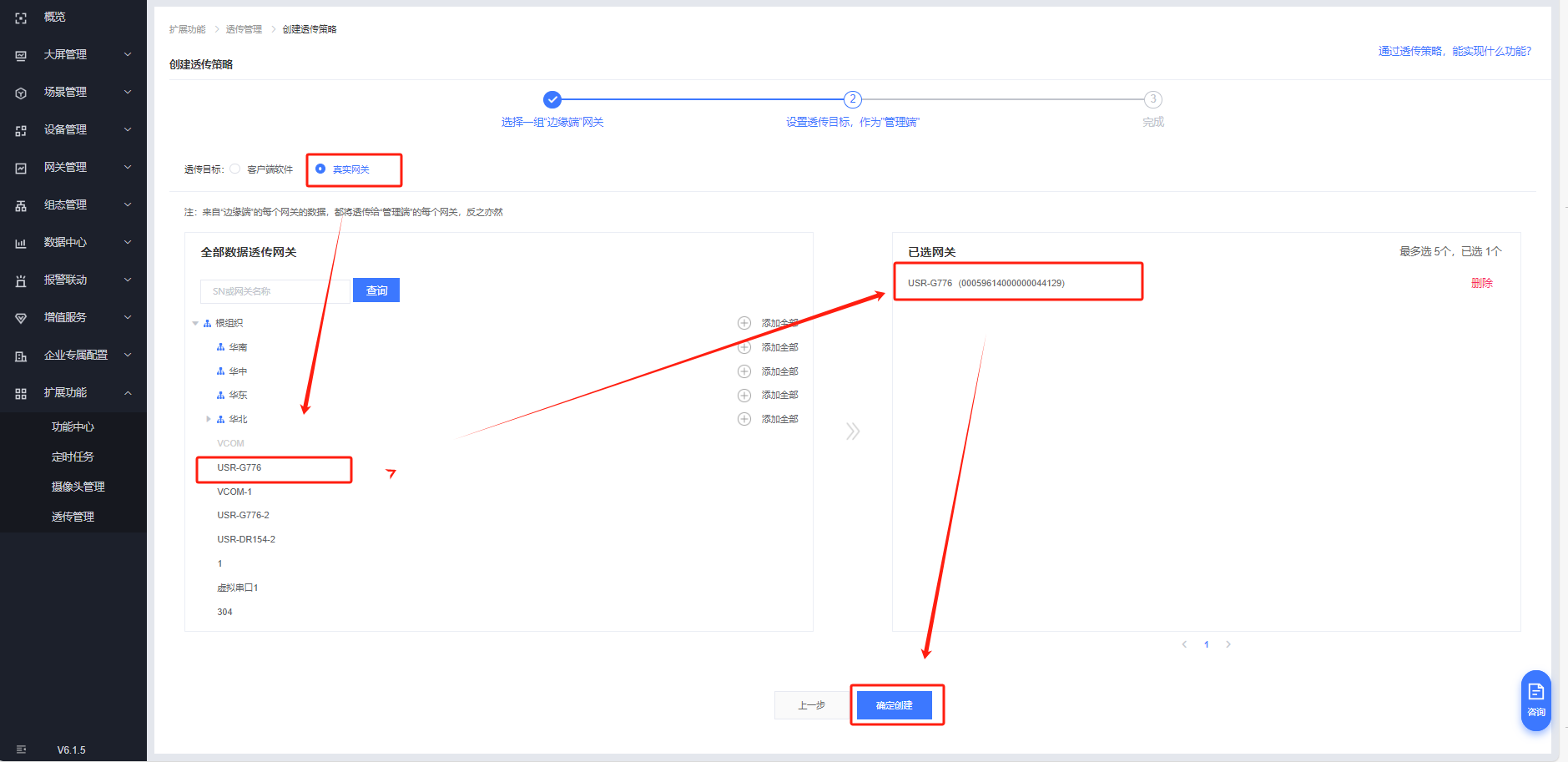

填入管理端信息，注意這里選擇真實網關

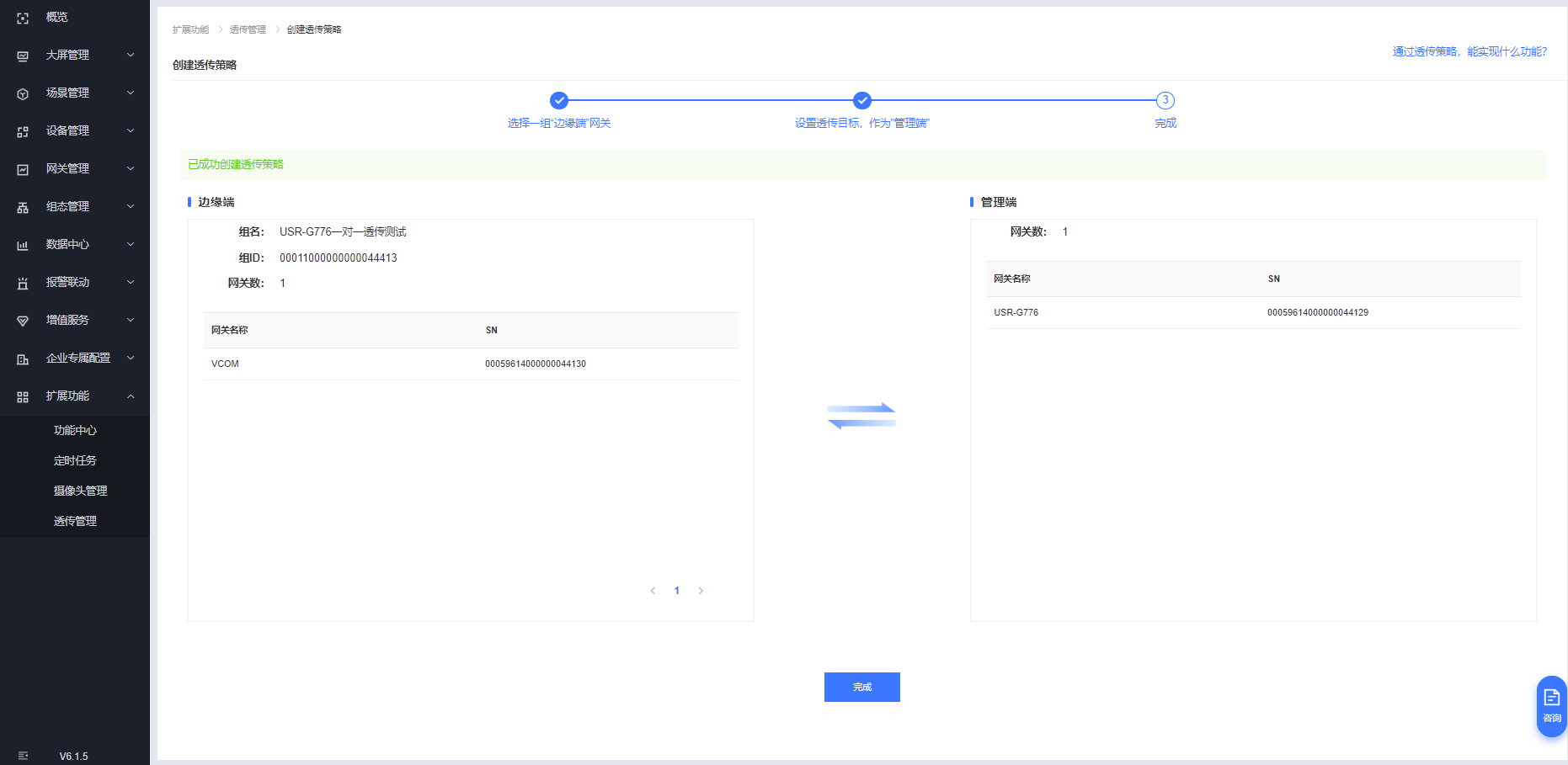

一對一透傳組創建完畢
四、功能調試
1、功能調試
打開兩個串口調試助手軟件，測試USR-G776上串口和虛擬串口的數據交互。

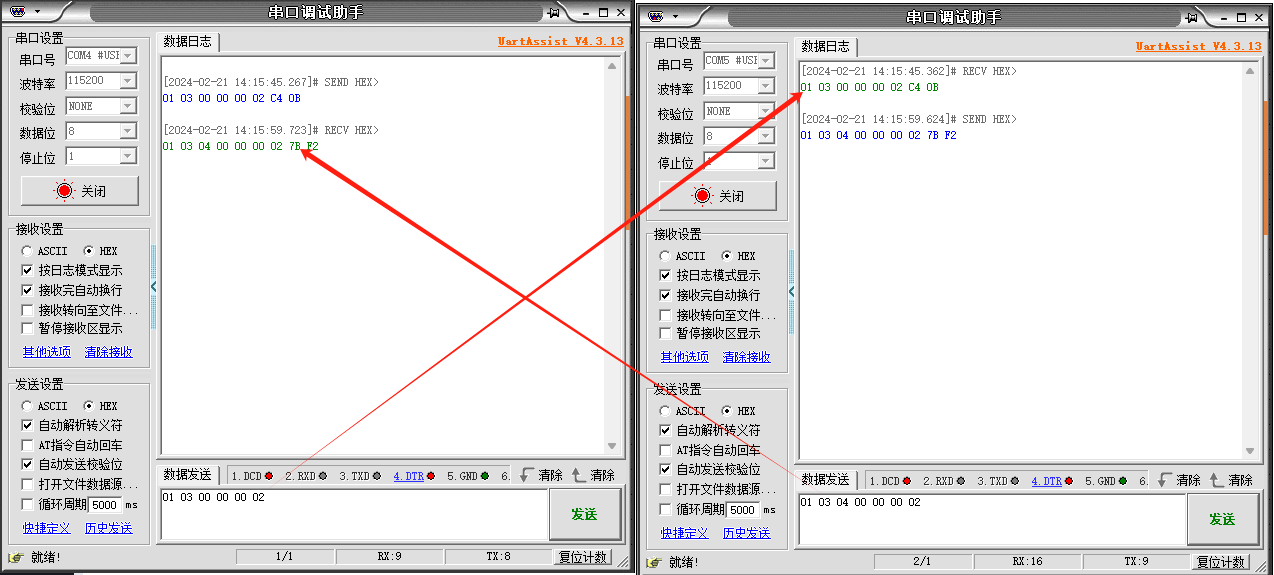

2、調試截圖
編寫人：尹叢欣 編寫日期：2024-03-01
審核人：尹叢欣 審核日期：2024-03-07
訂正版本：V1.0 訂正內容：初稿
