USR-DR152串口配置NTP 時間更新功能示例
備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR152 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR152 產品 1臺
12V端子電源適配器 1個
USB-RS232串口線 1條

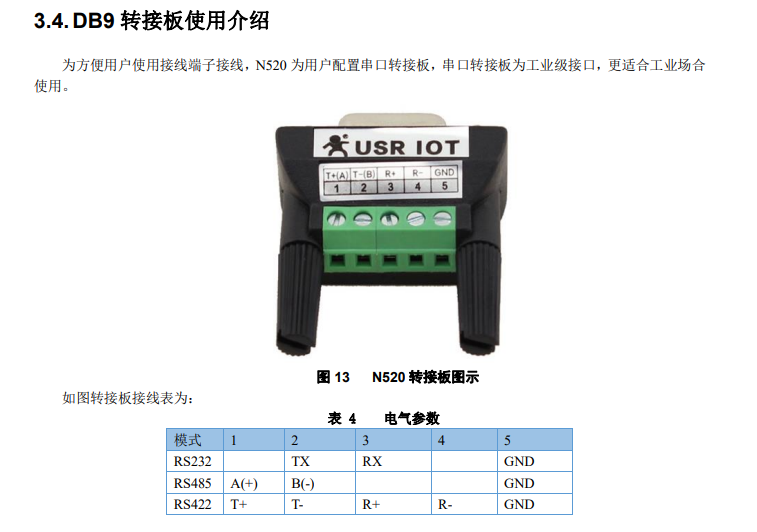

DB9轉接板 1個
筆記本電腦 1臺

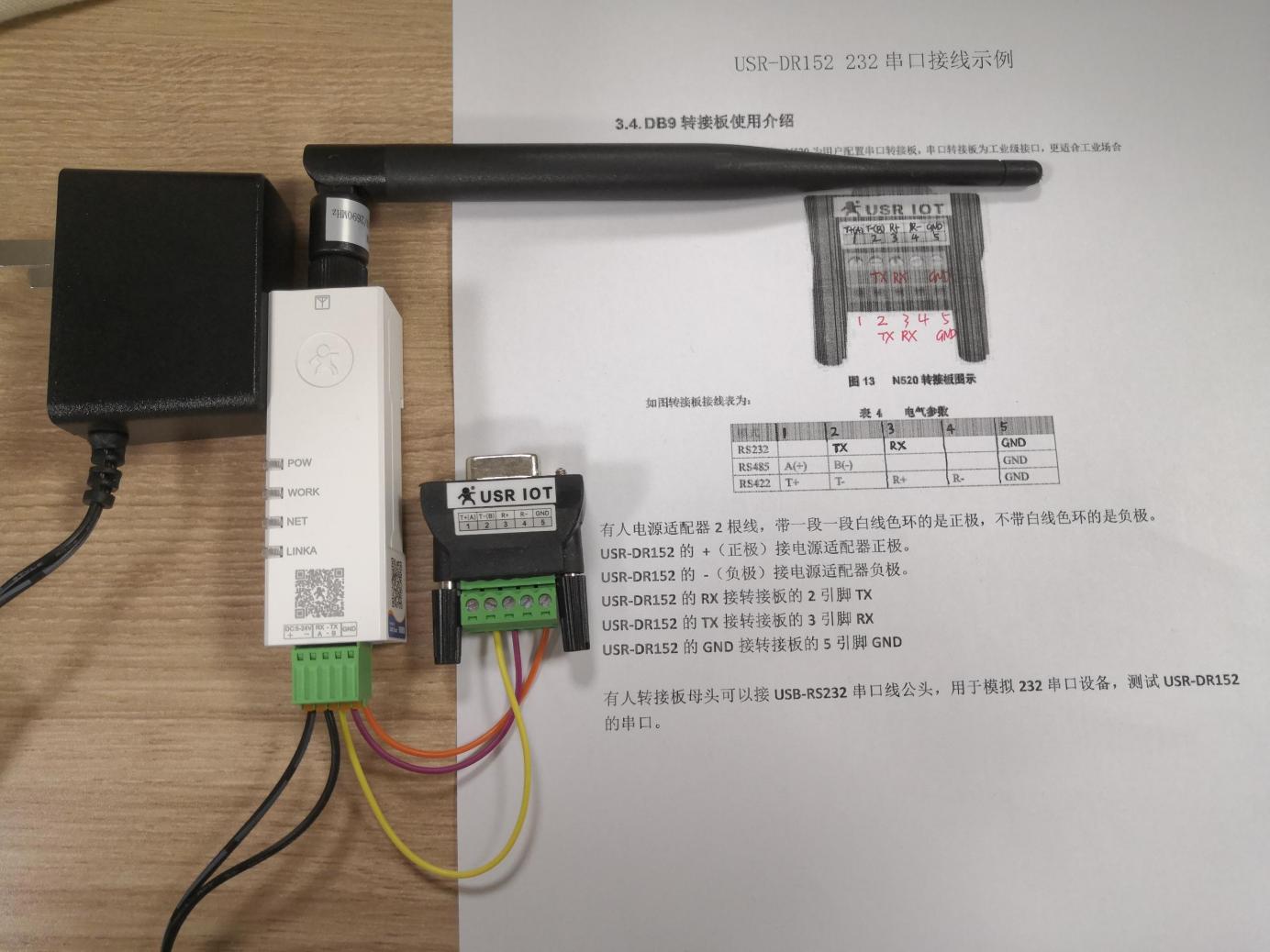

2、硬件連接
有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。
USR-DR152的 +（正極）接電源適配器正極。
USR-DR152的 -（負極）接電源適配器負極。
USR-DR152的RX接轉接板的2引腳TX
USR-DR152的TX接轉接板的3引腳RX
USR-DR152的GND接轉接板的5引腳GND
有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。
3、查看端口號

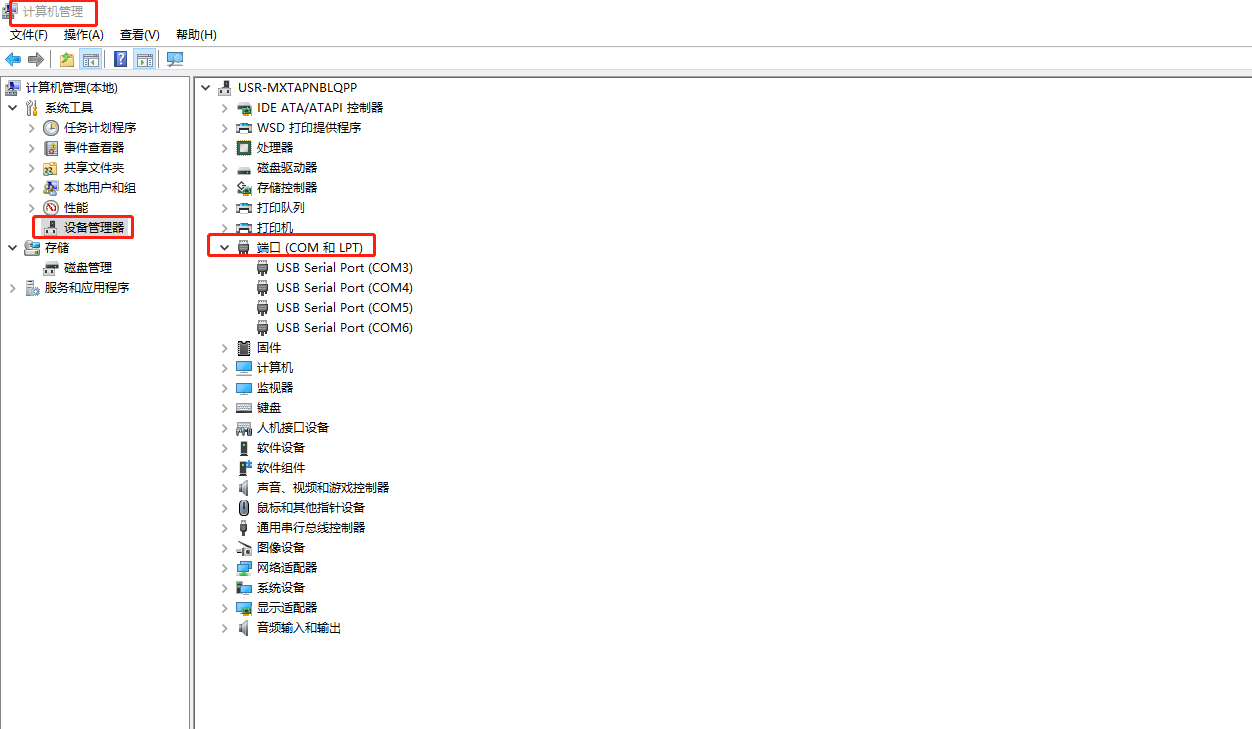

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM3。
三、USR-DR152串口配置

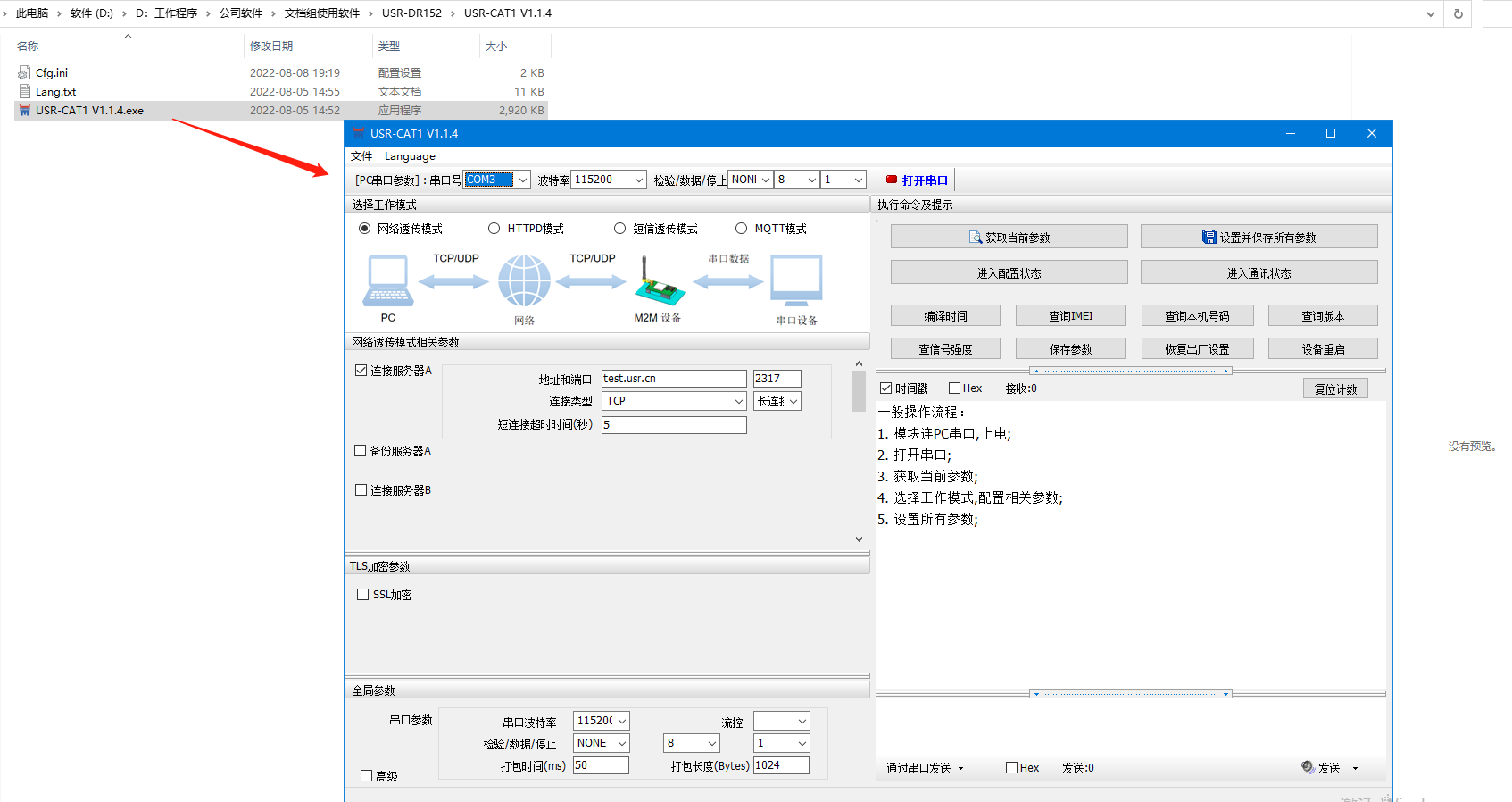

1、打開USR-DR152設置軟件USR-CAT1 V1.1.4.exe

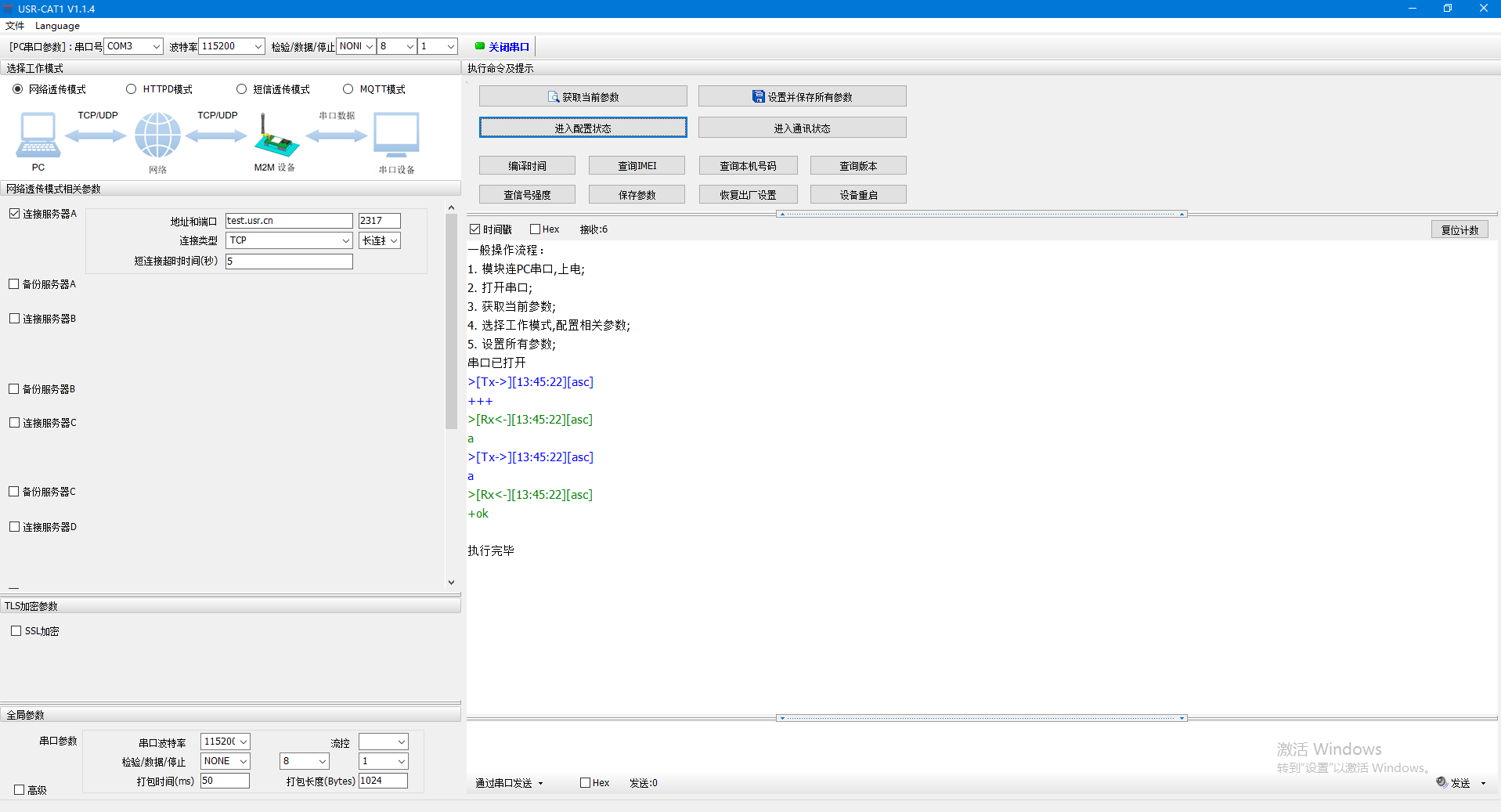

2、打開USB-RS232串口線COM口，設置軟件波特率和USR-DR152波特率一致，點擊進入配置狀態。

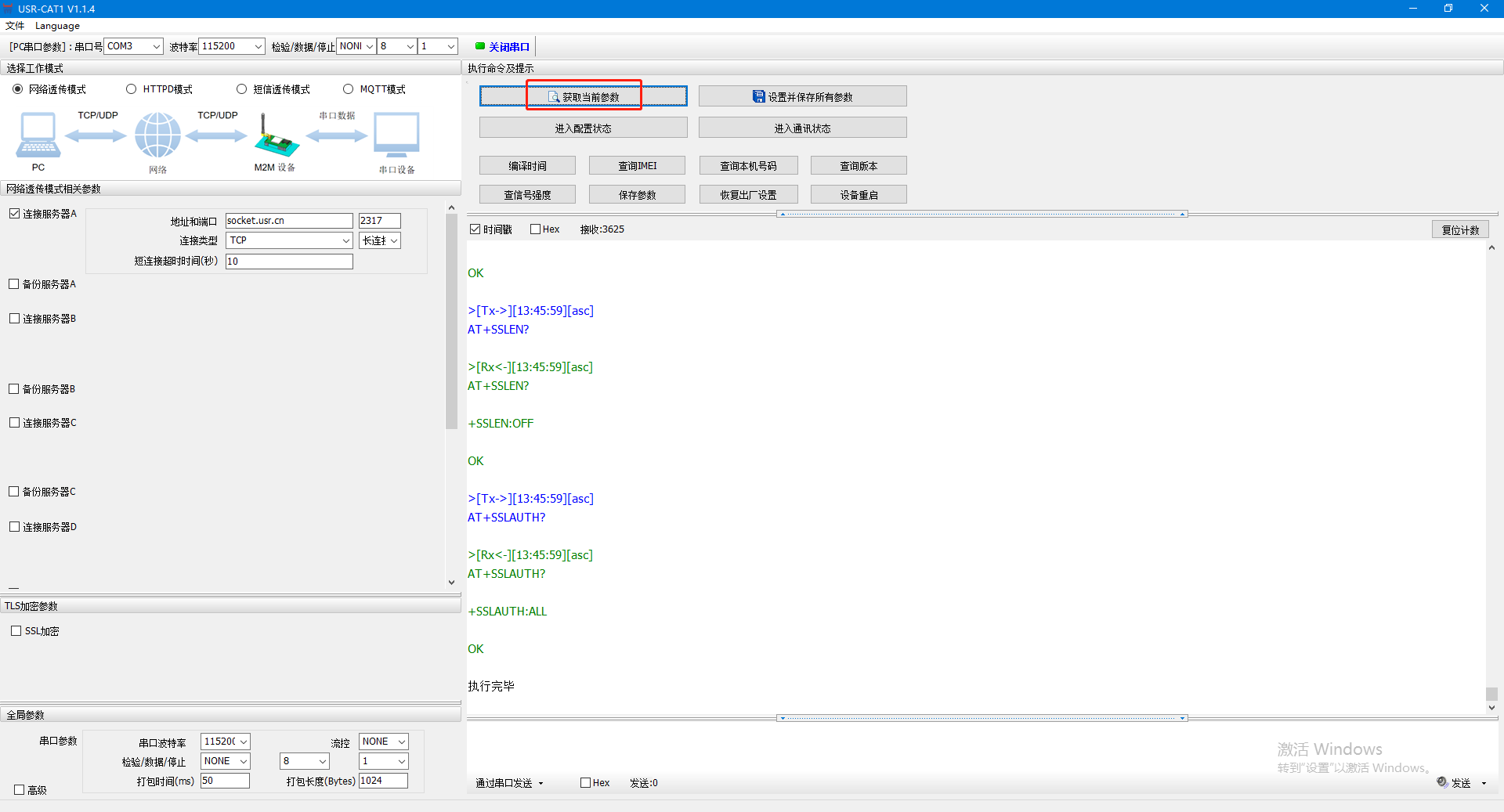

3、點擊獲取當前參數

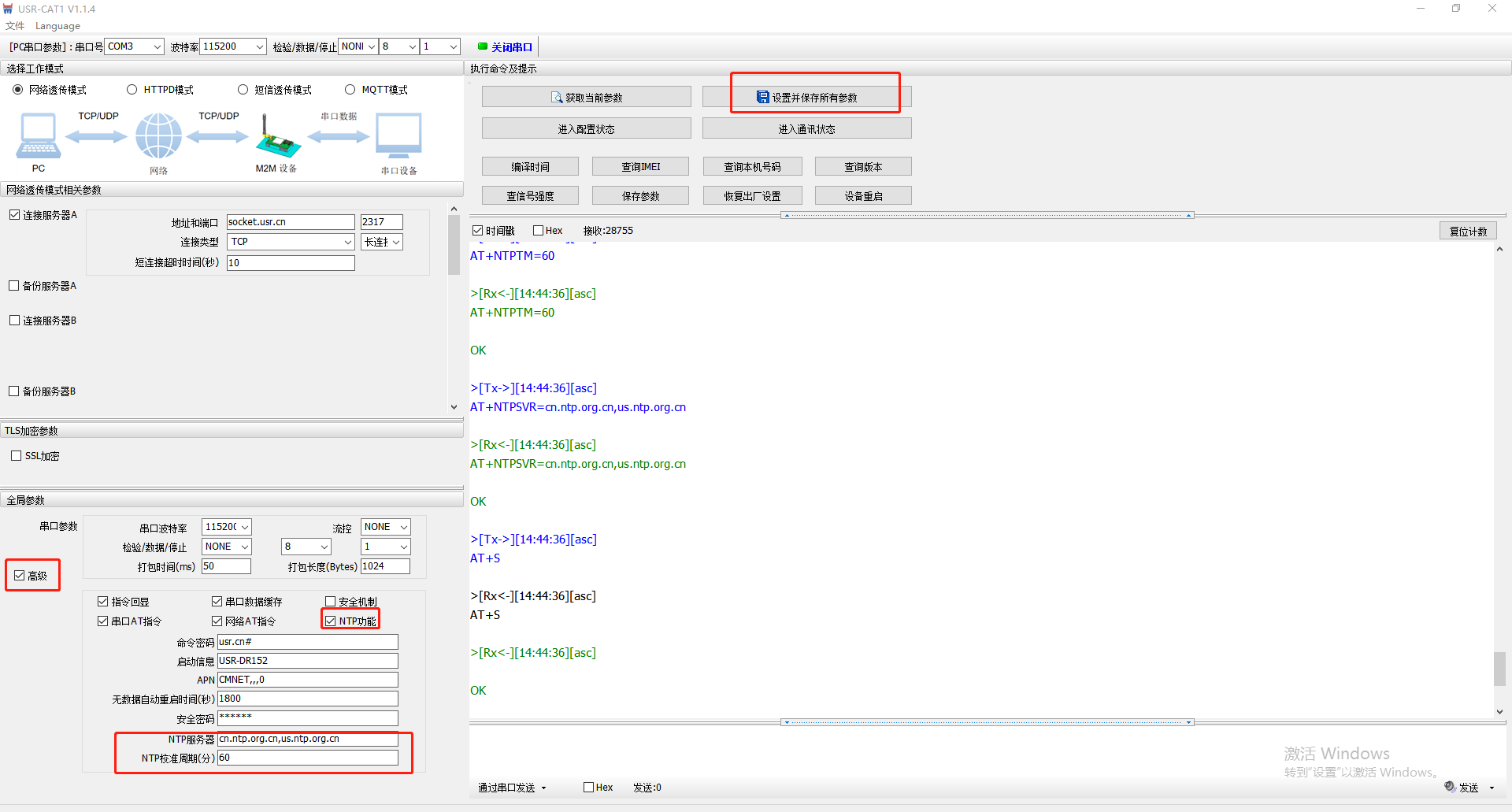

4、勾選高級，勾選NTP功能，NTP服務器：cn.ntp.org.cn,us.ntp.org.cn
NTP校準周期（分）:60，點擊設置并保存所有參數。
四、功能調試

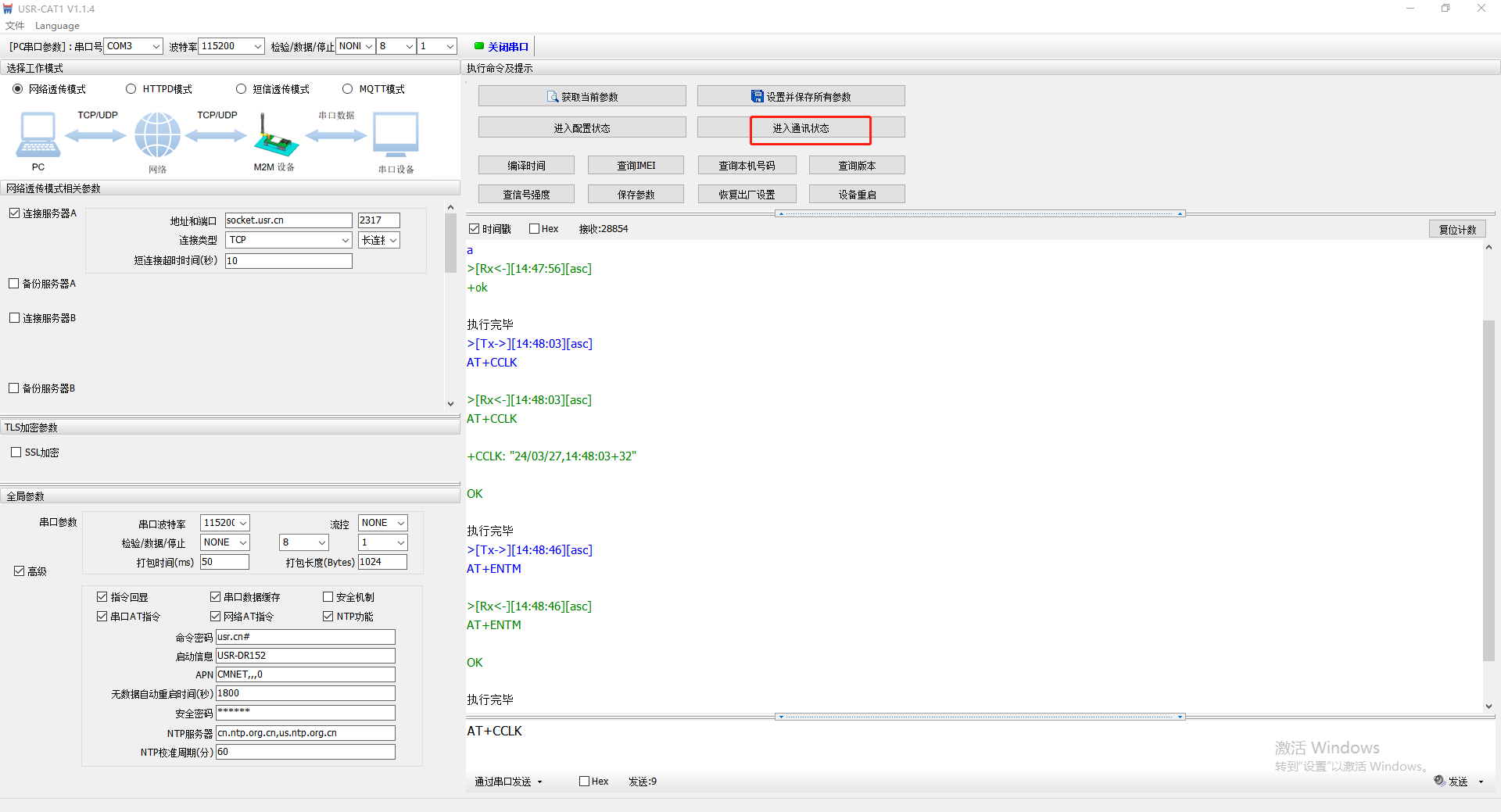

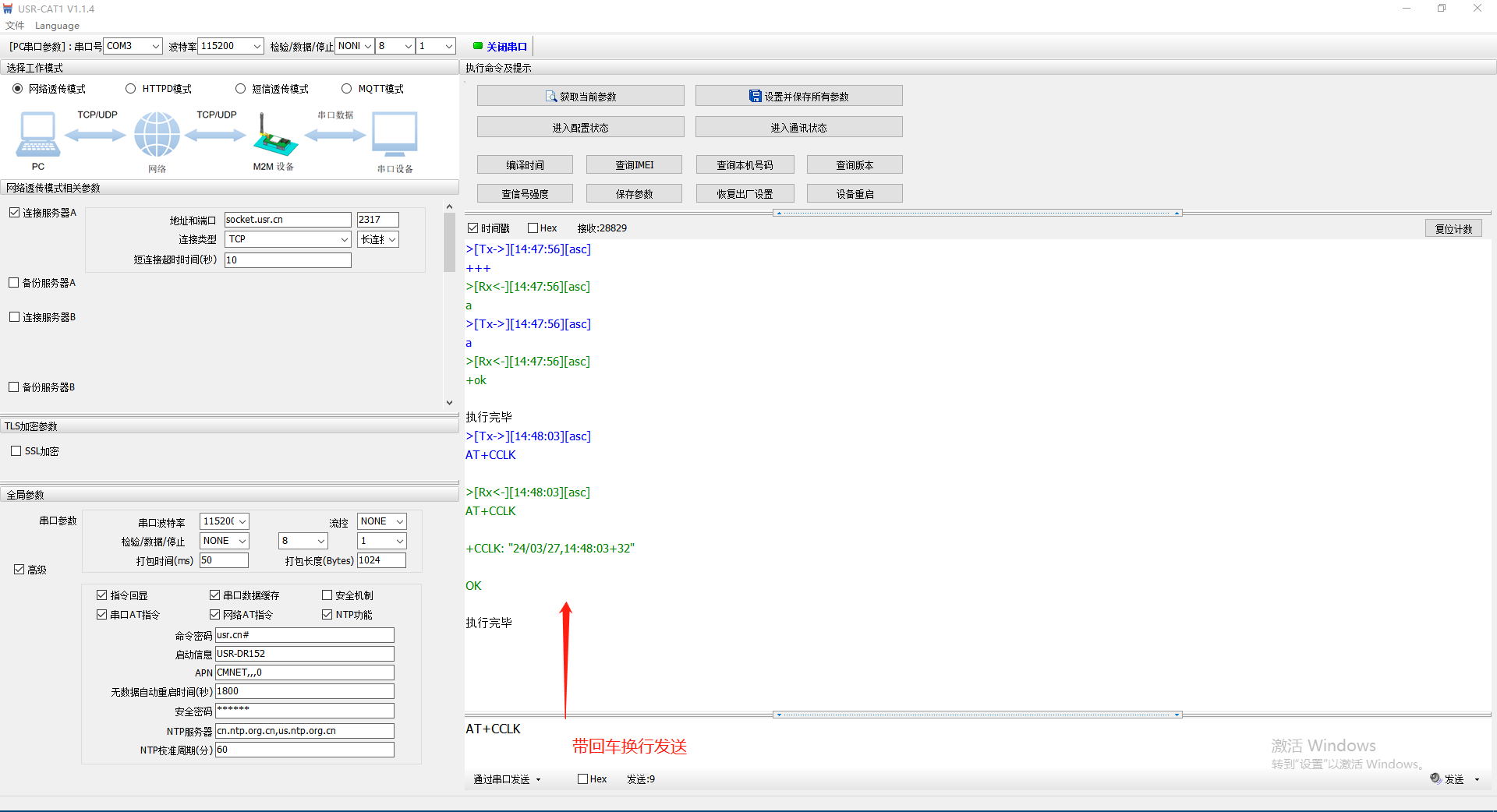

1、USR-DR152的232串口接USB-RS232串口線模擬232串口設備，打開設置軟件，點擊進入配置狀態，發送區輸入AT+CCLK?后面帶回車換行發送，接收數據返回當前時間。
>[Tx->][14:48:03][asc]
AT+CCLK
>[Rx<-][14:48:03][asc]
AT+CCLK
+CCLK:"24/03/27,14:48:03+32"
OK
2、測試完，發AT+ENTM退出配置狀態
編寫人：金志方 編寫日期：2024-04-02
審核人：金志方 審核日期：2024-04-07
訂正版本：V1.0 訂正內容：初稿
