一、 資料下載
USR-G780s說明書：http://www.bbxnc.com/Download/982.html
USR-G780s規格書：http://www.bbxnc.com/Download/983.html
USR-G780s AT指令集：http://www.bbxnc.com/Download/984.html
USR-G780s 設置軟件：http://www.bbxnc.com/Download/1269.html
二、硬件連接
1、所需物品：
USR-G780S 1臺
12V電源適配器1個
USB-RS485串口線 1條（配置USR-G780S參數）
645-2007電表一臺

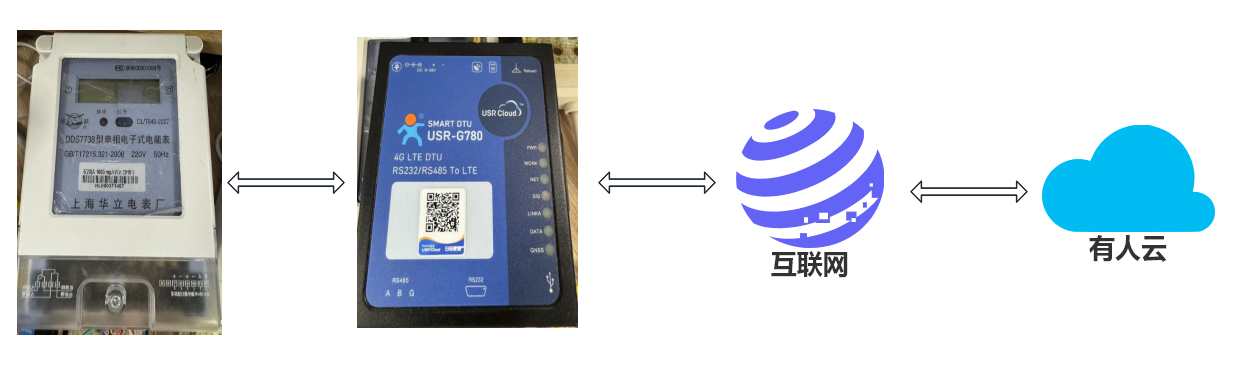

2、連接拓撲
電表—（485）—G780S—（網線）—路由器—（互聯網）—有人云
三、設置步驟
1、云端配置方式

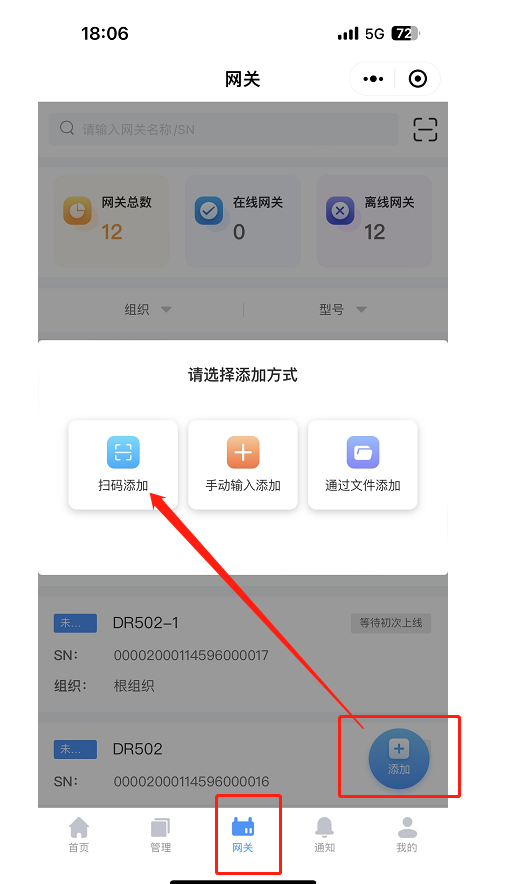

（1）微信注冊登錄 如果未曾注冊過有人通行證，可以直接勾選“我已閱讀并同意《用戶協議》”并點擊“微信手機號快捷登錄”，彈窗同意小程序獲取 手機號權限之后，若當前手機號未注冊有人通行證，則將為您直接注冊有人云賬號。注冊登錄成功之后即可配置網關添加。

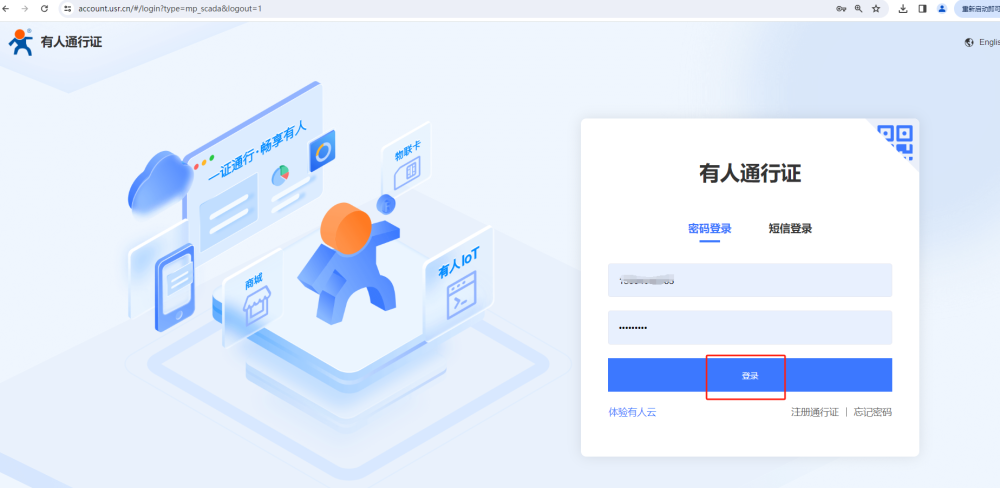

（2）登錄有人云賬號：https://account.usr.cn/

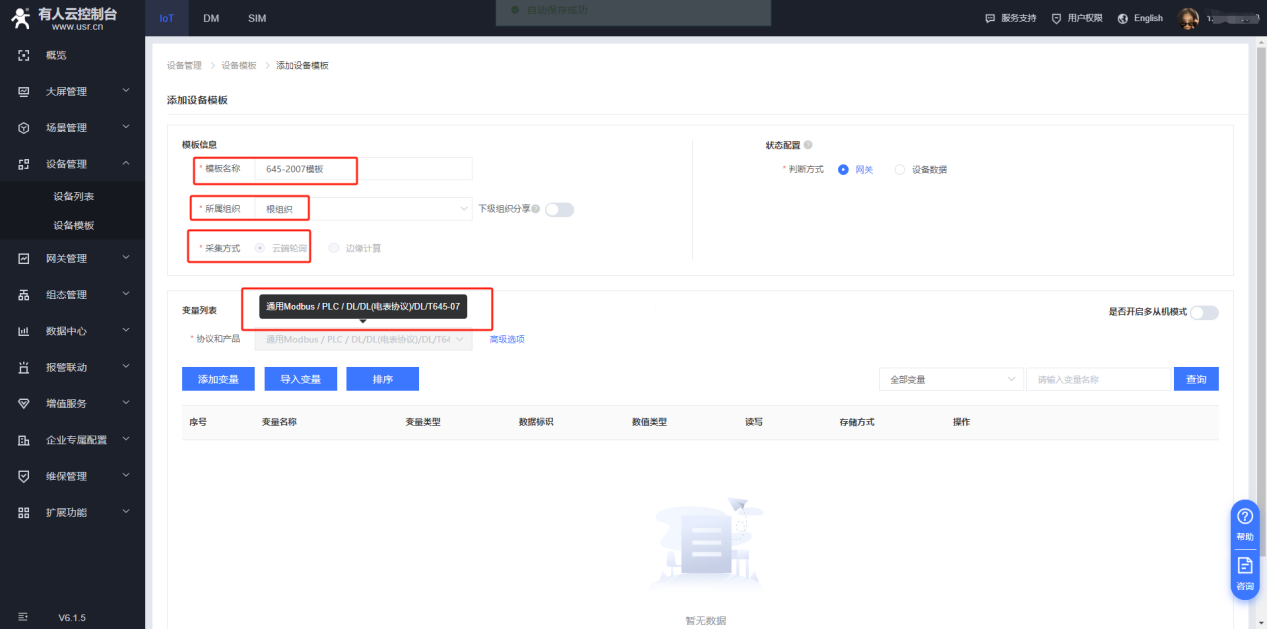

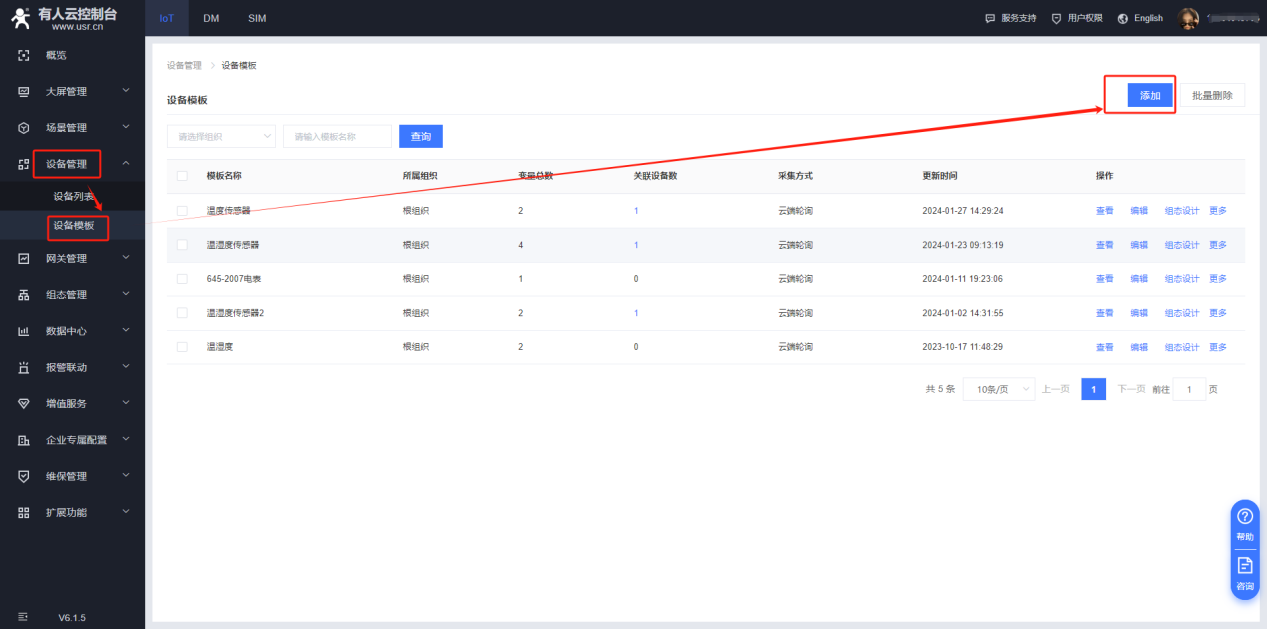

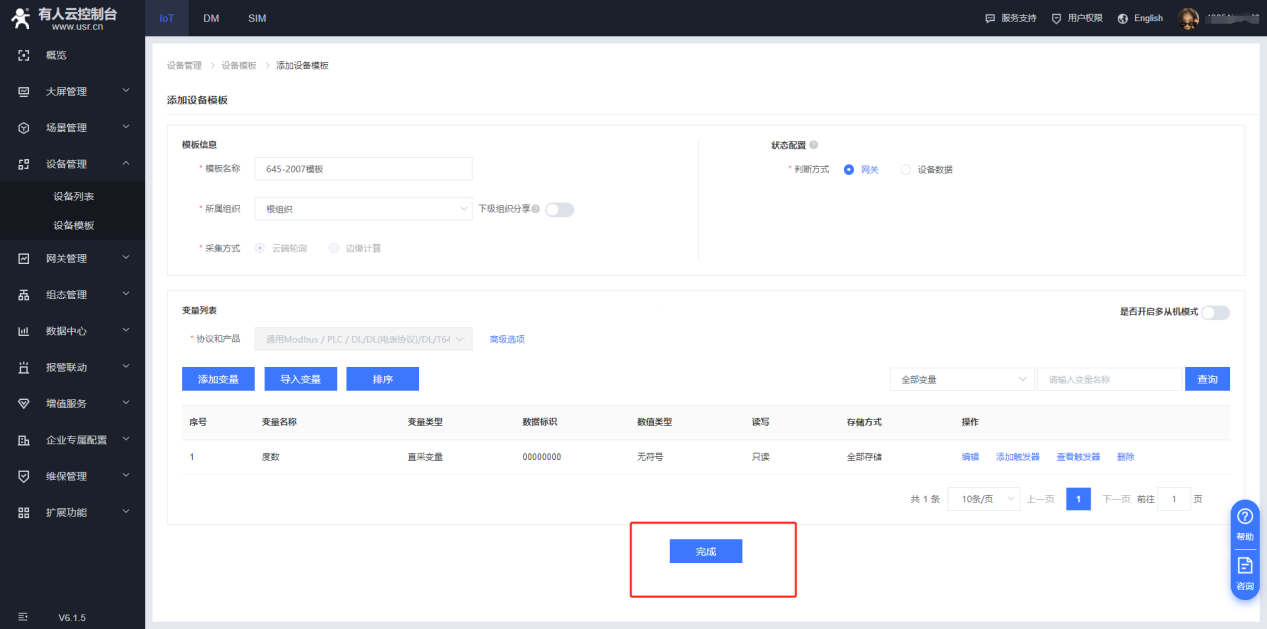

（3）設備管理——設備模板——添加模板
模板名稱：自定義
所屬組織：和網關同一個組織
采集方式：云端輪詢
協議和產品：DL/645—2007電表協議

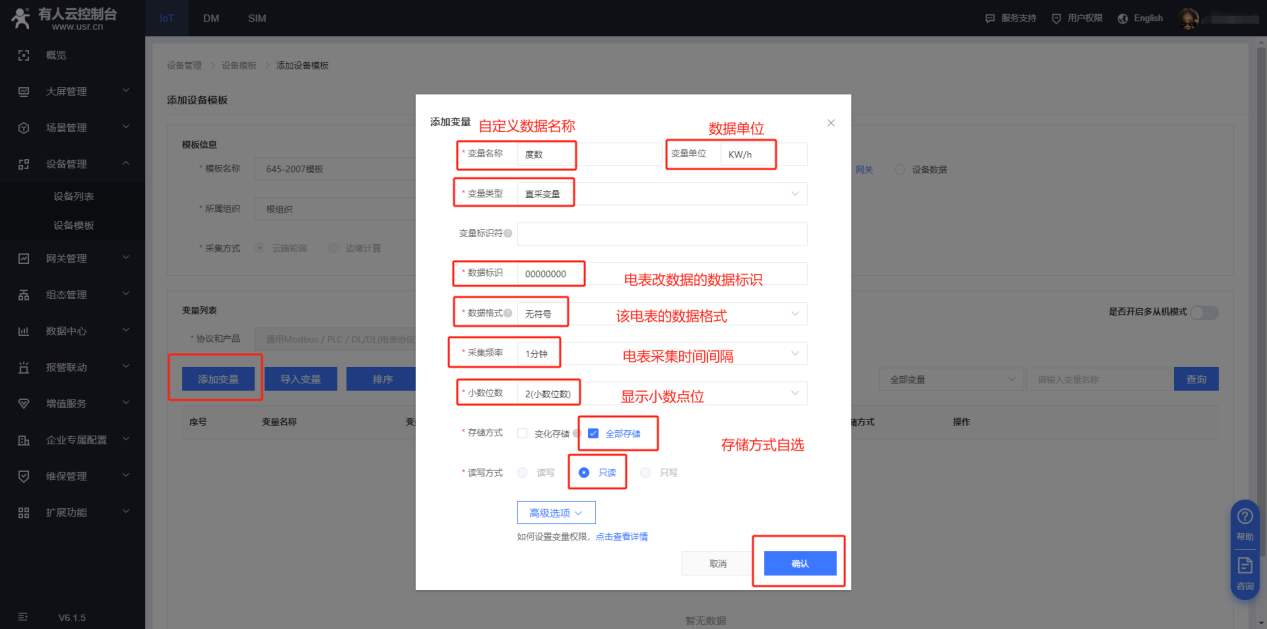

（4）添加變量，本次案例展示讀取電表度數的變量配置：
變量名稱：“度數”，單位：KW/h。
變量標識符不用填。
數據標識：00000000
數據格式：無符號
采集頻率：1分鐘
小數點位數：2
存儲方式：全部存儲
讀寫方式：只讀

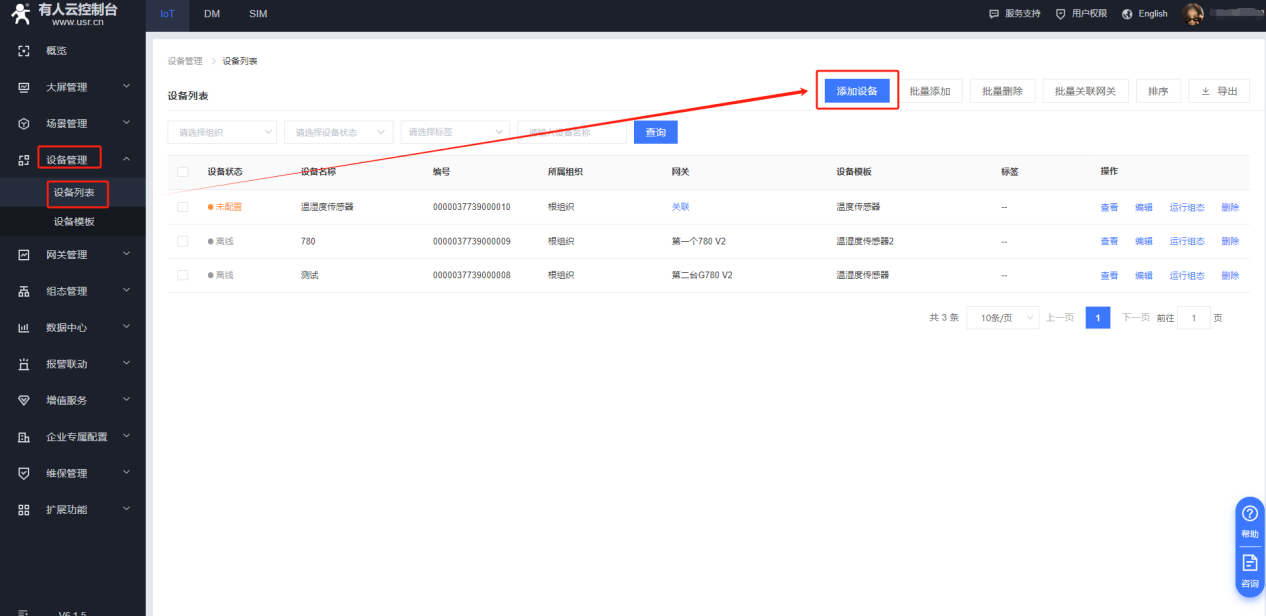

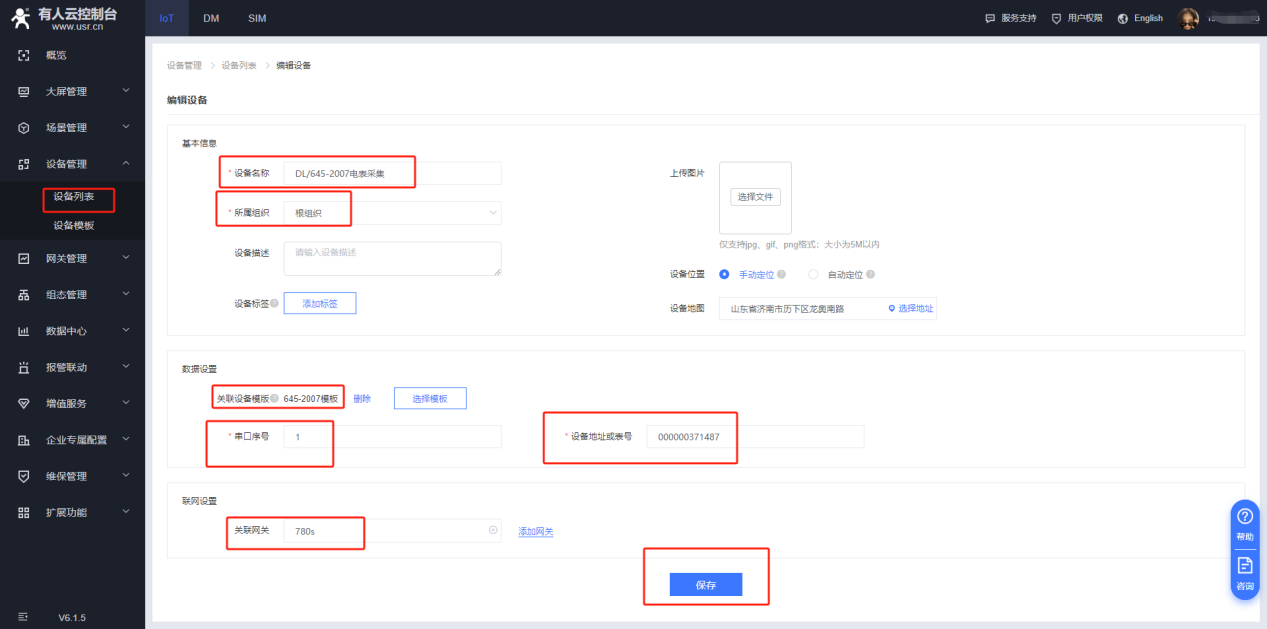

（5）設備管理——設備列表——添加設備
設備名稱：自定義
所屬組織：和模板、網關一致
關聯設備模板：選擇添加的模板-溫濕度傳感器
串口序列：1（此處為我司聯網設備的串口序號，默認為1就可以）
設備地址或標號：000000371487（測試電表表號為000371487，不足12位的，前面補0，若電表號位數超了12位，取后12位輸入）
關聯網關：選擇添加的網關G780S

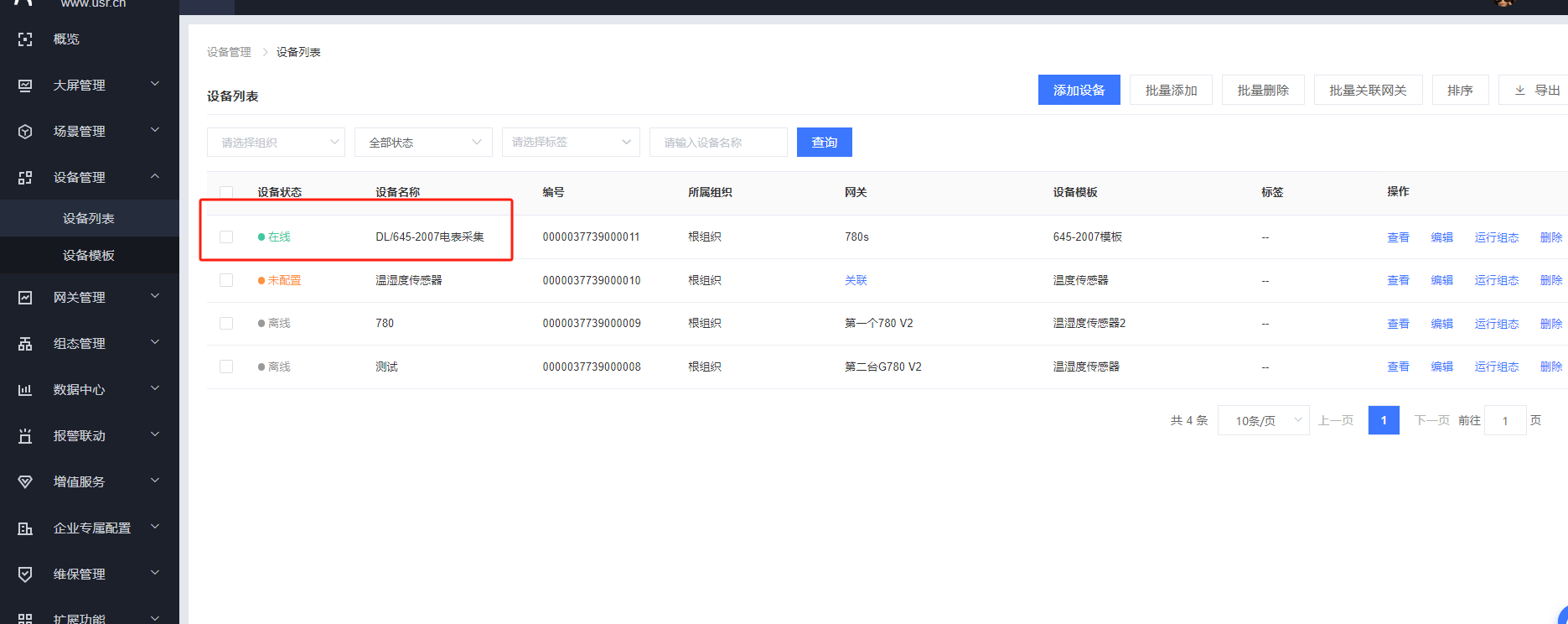

保存

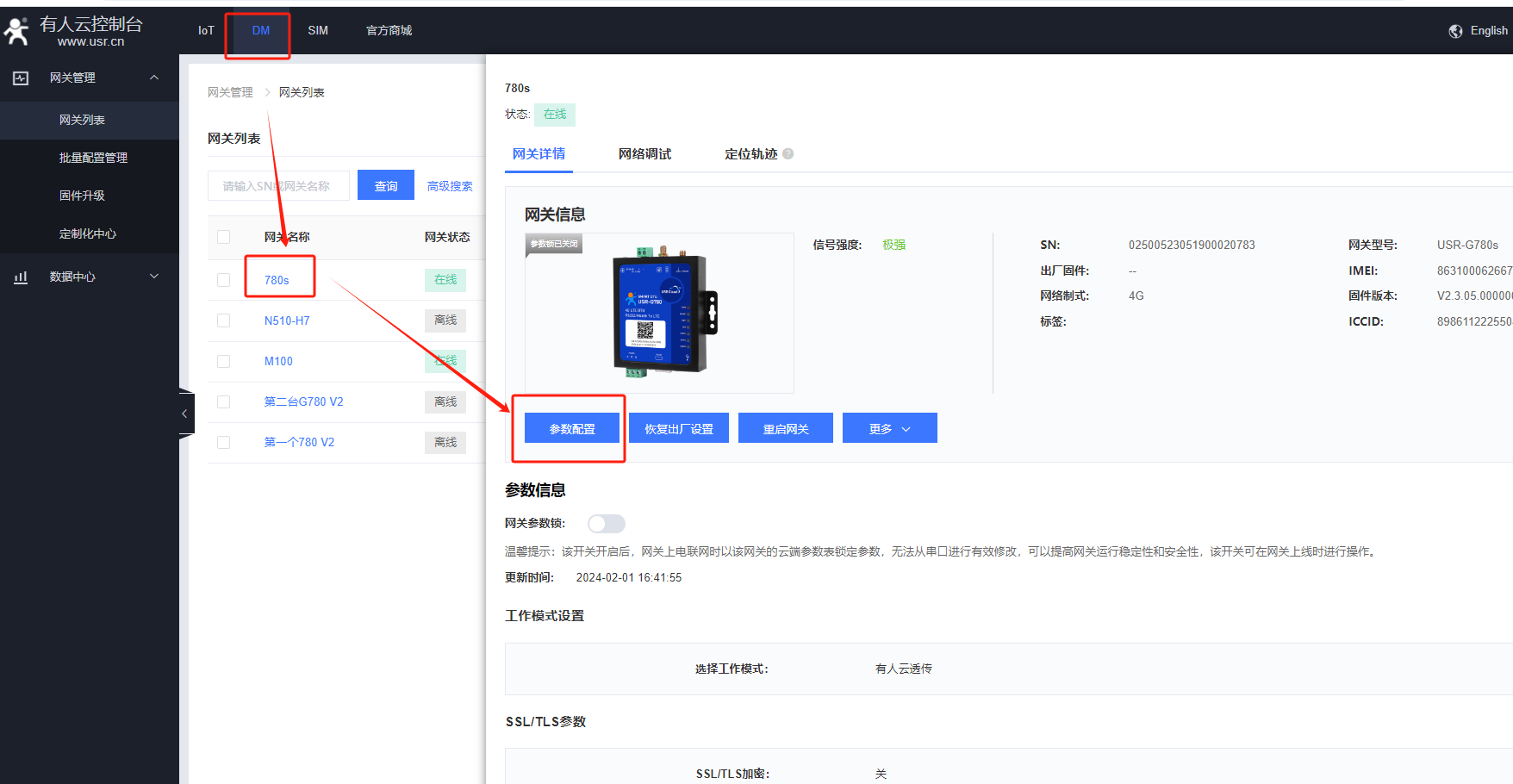

（6）DM—網關管理—網關列表，點擊網關名稱，配置780s的串口參數

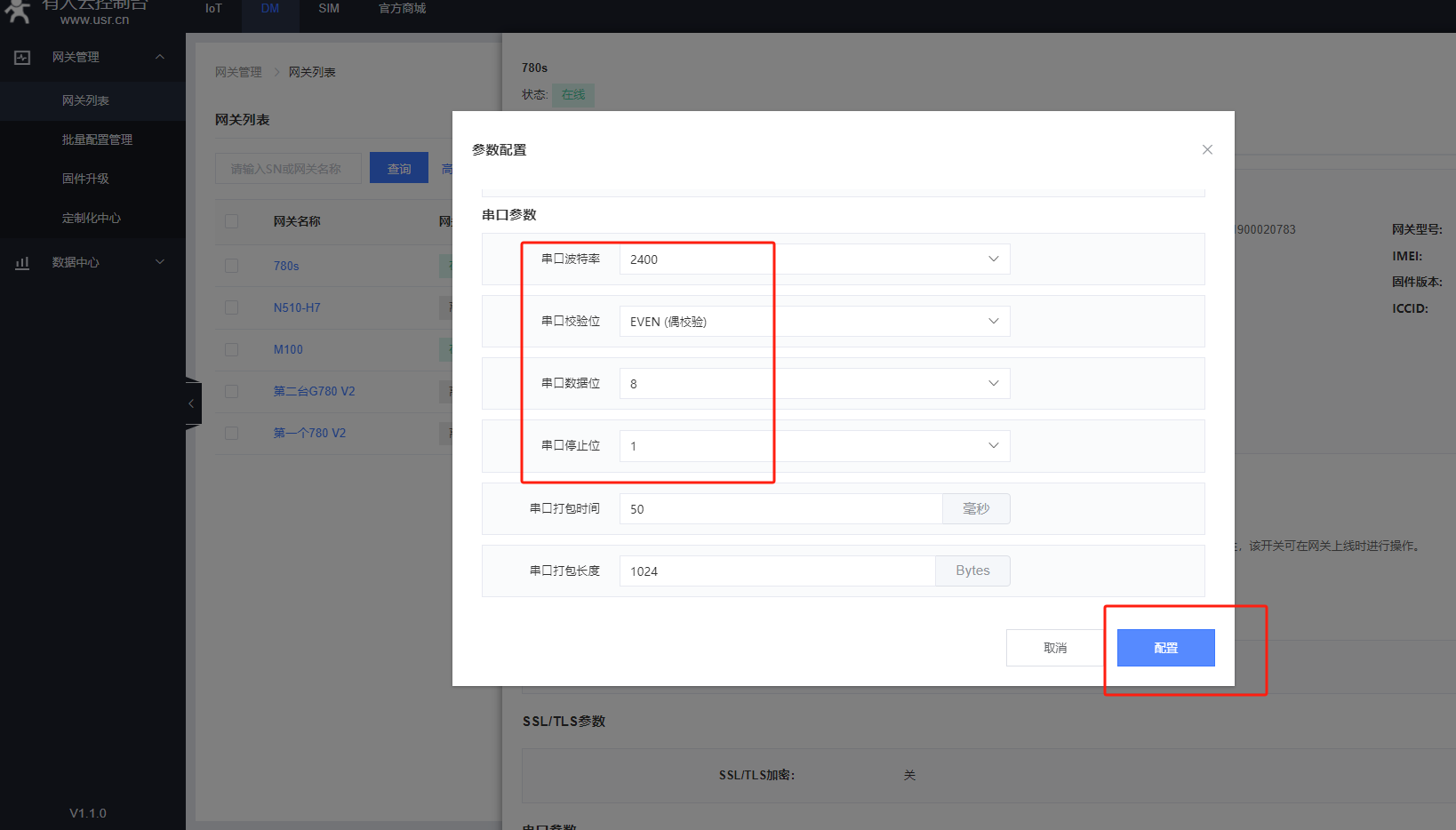

串口波特率/檢驗位/數據位/停止位修改與電表的串口參數一致，測試電表為2400波特率，偶校驗位（EVEN）數據位8，停止位1，點擊配置
四、數據測試

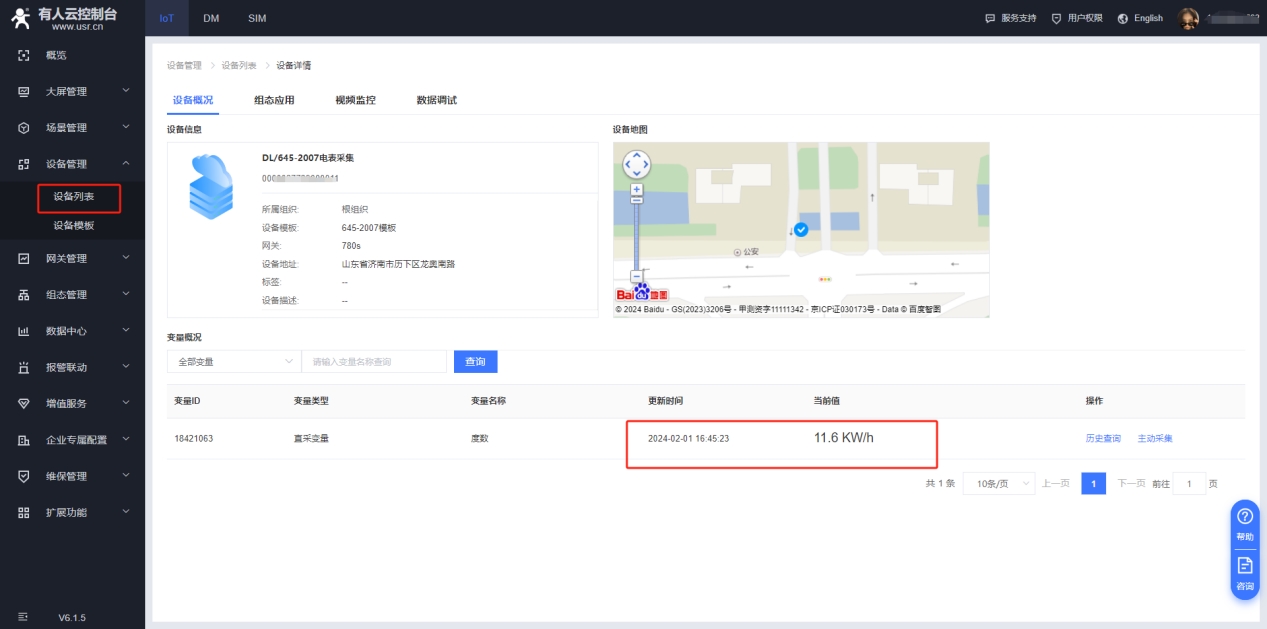

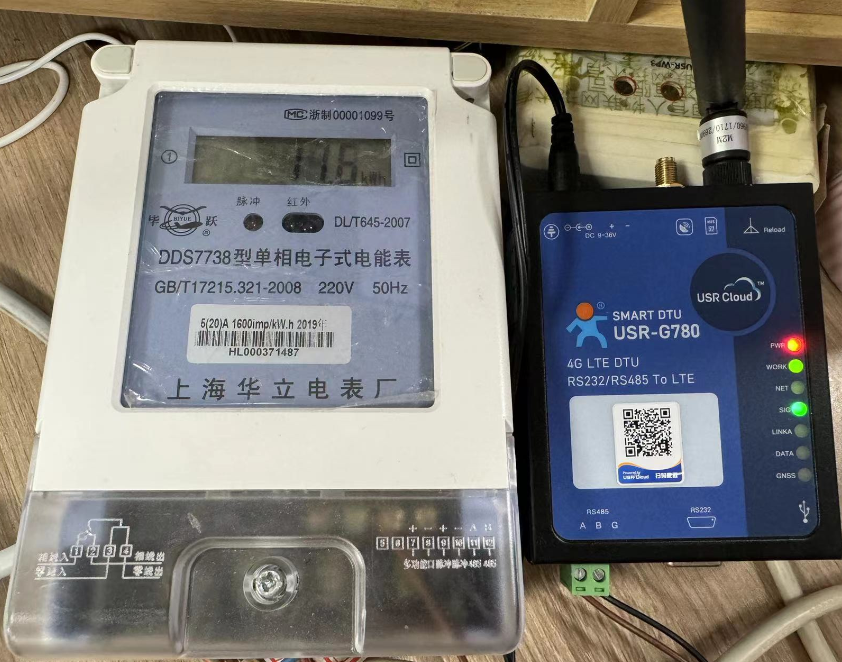

把780s的485口和645-2007電表接好，485接線是A-A,B-B，可以看到云端采集到的數據。
編寫人：李慧穎 編寫日期：2024-01-27
審核人：金志方 審核日期：2024-02-02
訂正版本：V1.0 訂正內容：初稿
