WH-GM5TF-CT-4-N40連接騰訊云MQTT測試示例
一、資料下載
WH-GM5TF-CT-4-N40資料包官網下載鏈接：http://www.bbxnc.com/Download/1281.html
（包含硬件設計手冊、說明書、AT指令集、設置軟件）
二、硬件連接
1、所需物品
WH-GM5TF-CT-4-N40產品1臺
5V/12V電源適配器1個
天線1根
USR-RS232串口線1條
筆記本電腦1臺
2、硬件連接

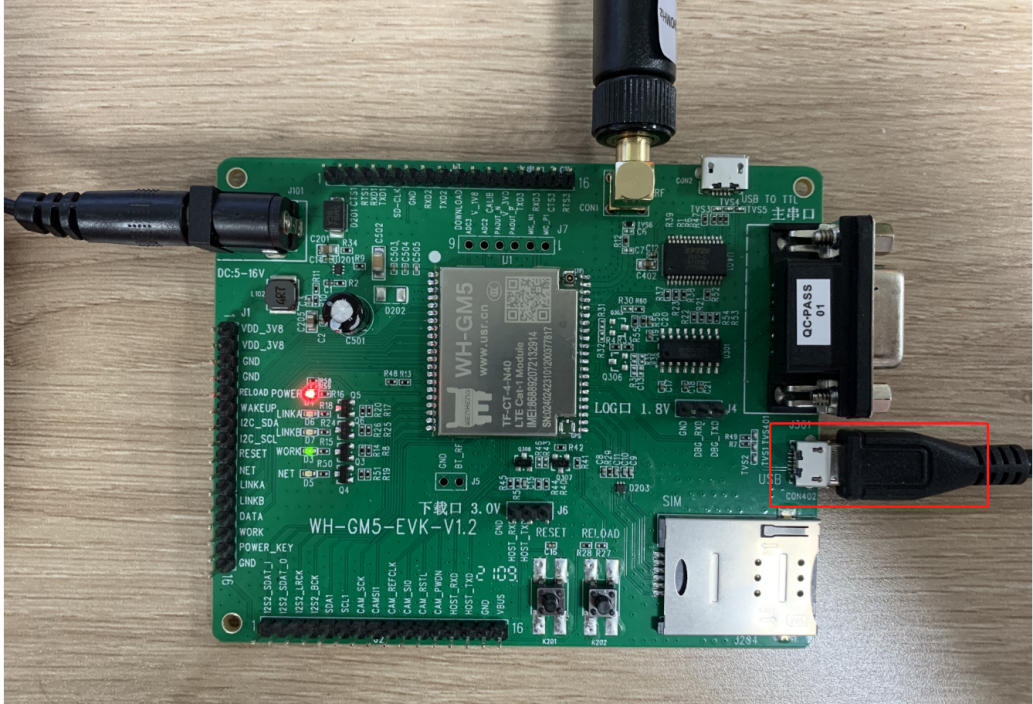

WH-GM5TF-CT-4-N40底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。
EVK硬件連接框圖：
三、騰訊云設置

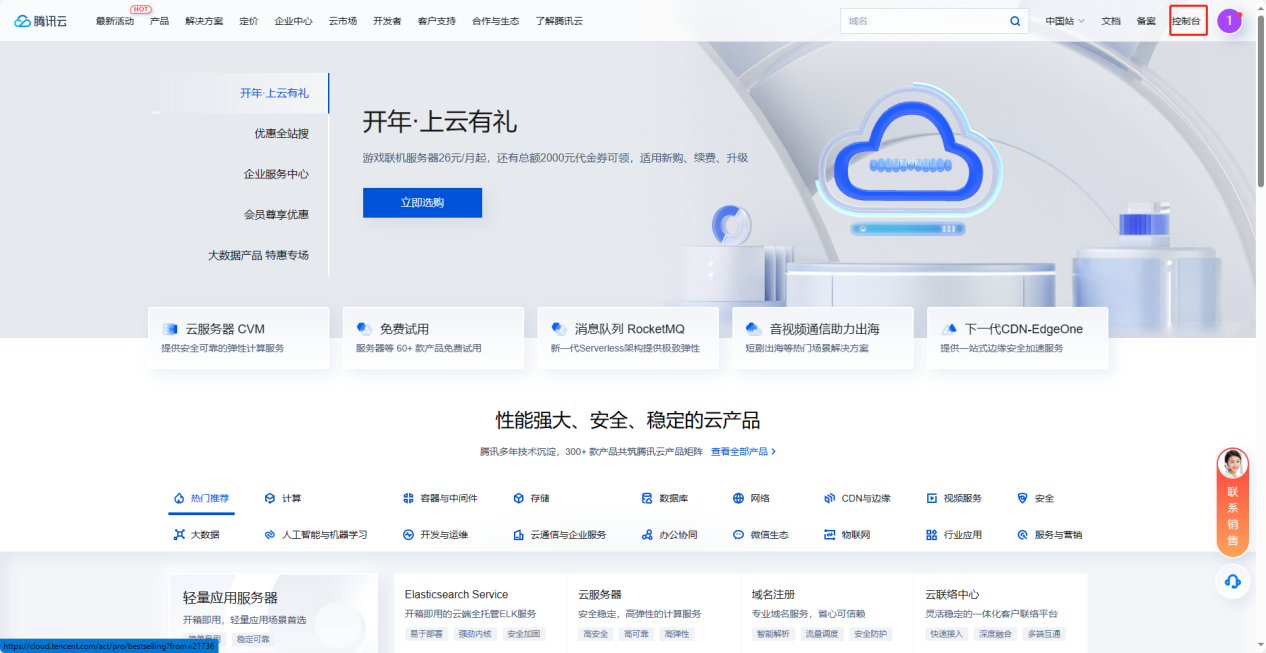

1、瀏覽器搜索騰訊云https://cloud.tencent.com/，并注冊登錄賬號，進入后點擊“控制臺”

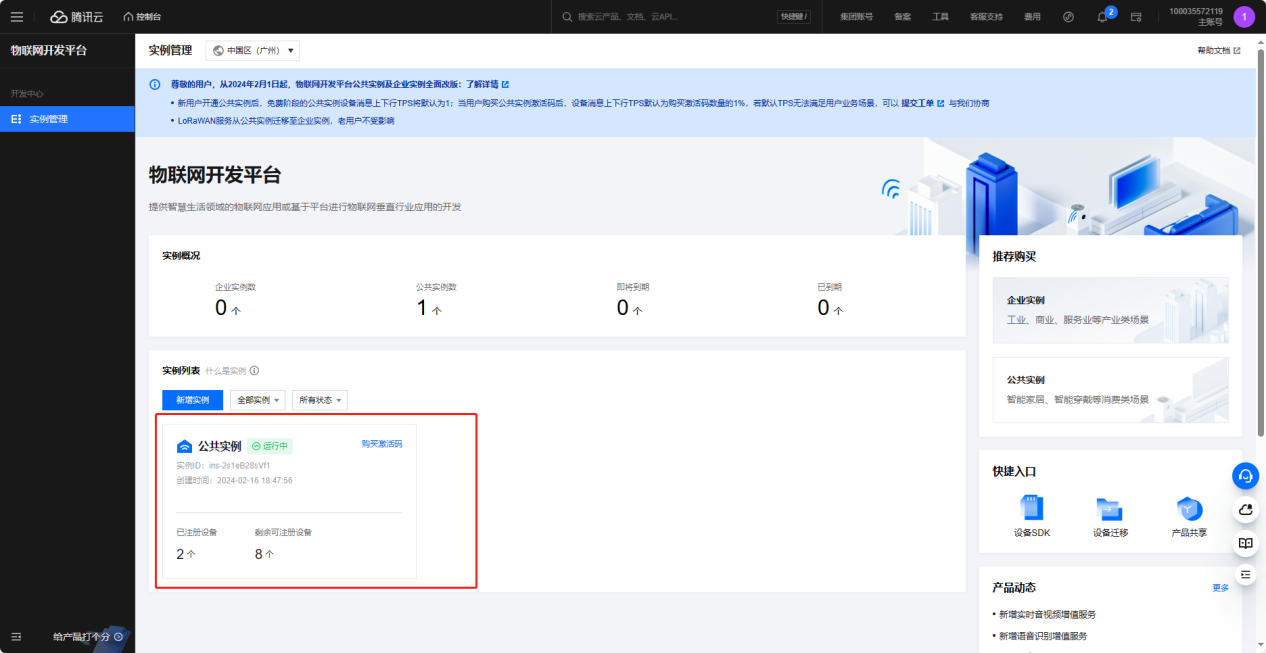

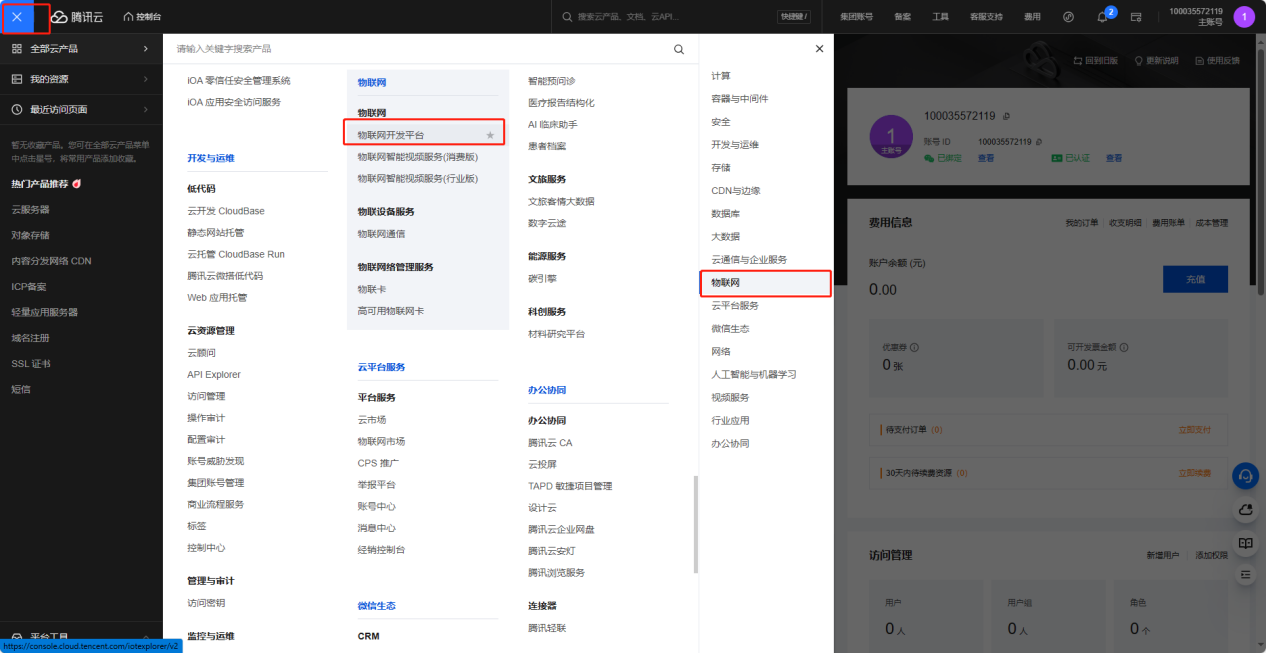

2、點擊左上角——點擊物聯網——物聯網開發平臺——點擊公共實例

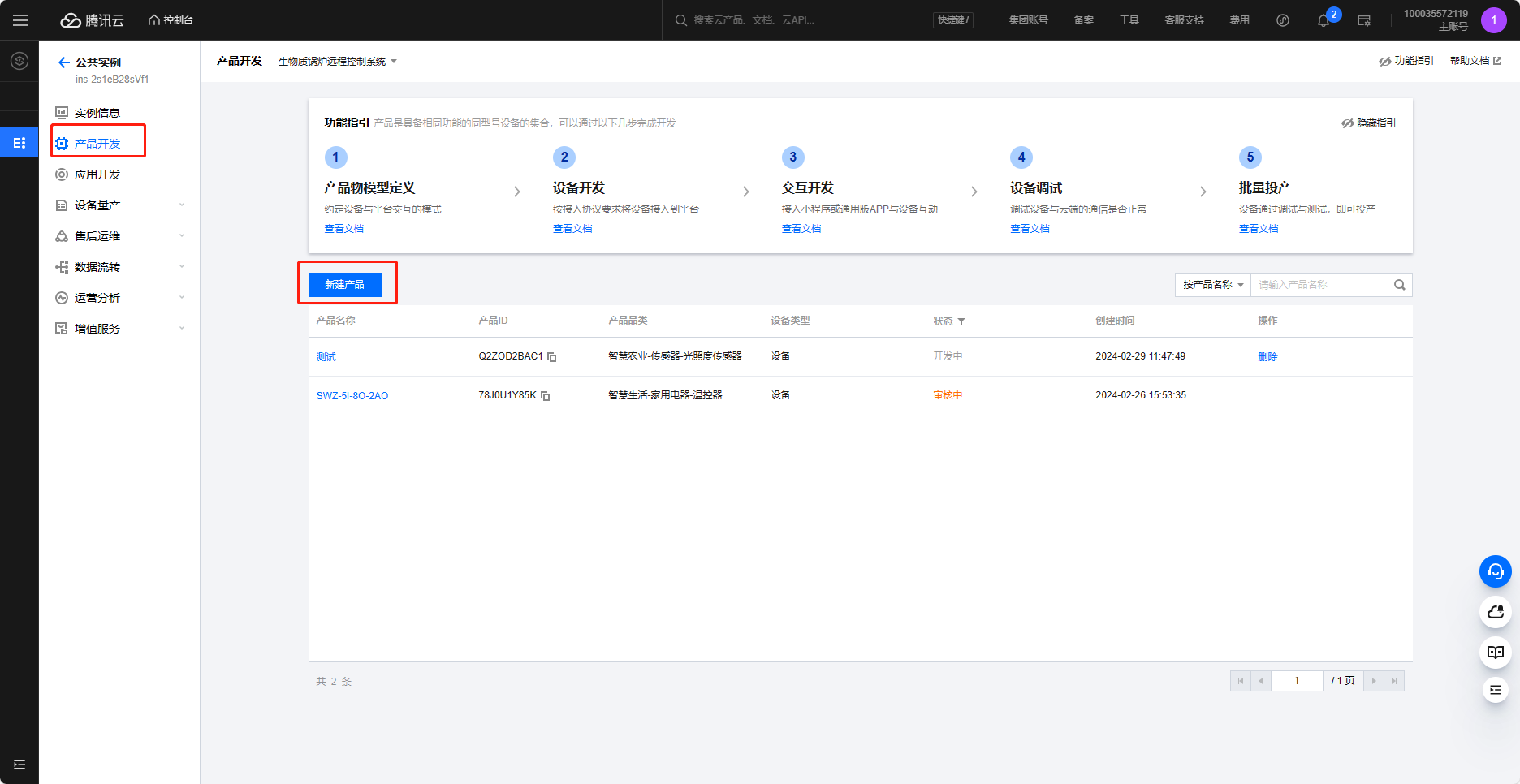

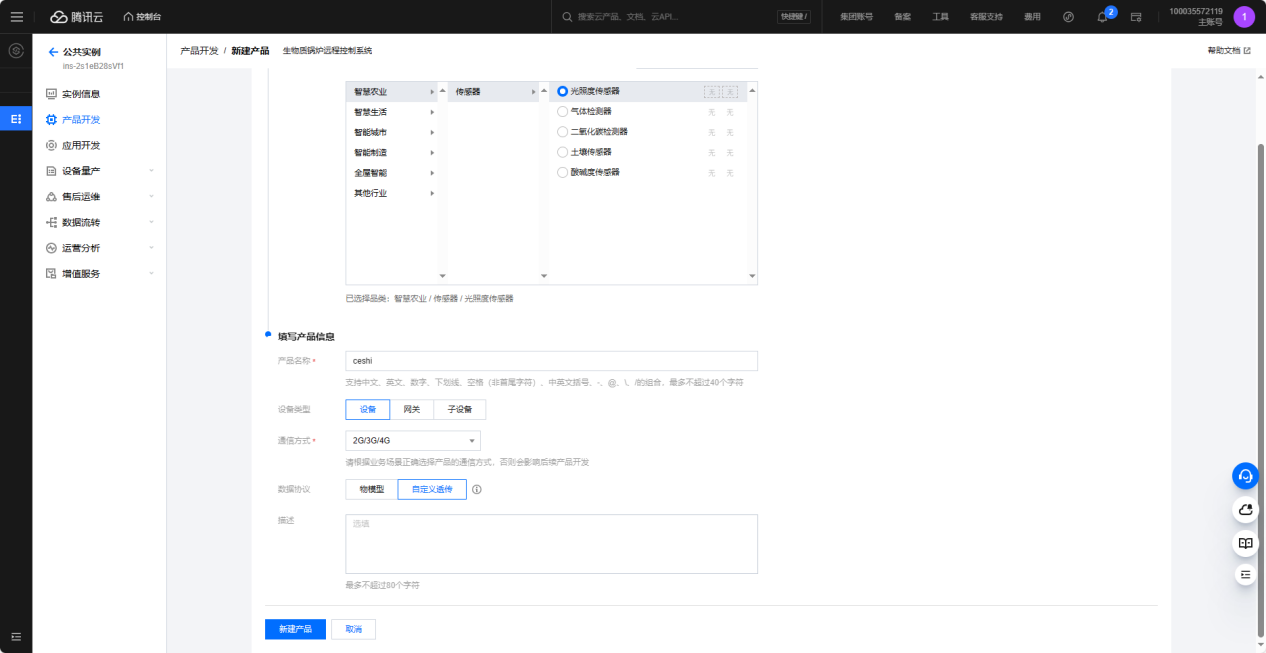

3、點擊產品開發——新建產品，按照實際應用填寫即可，此處填寫僅作為參考

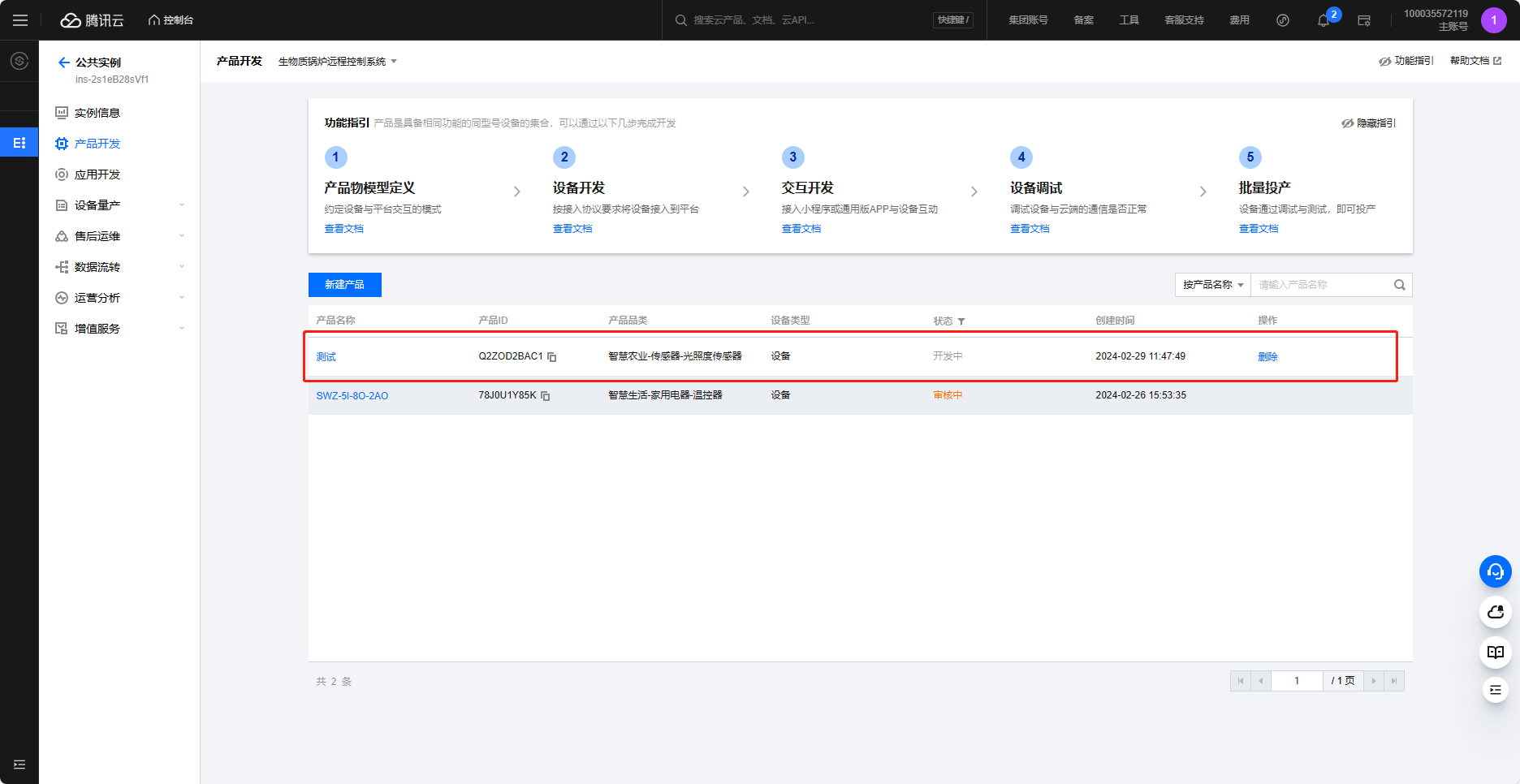

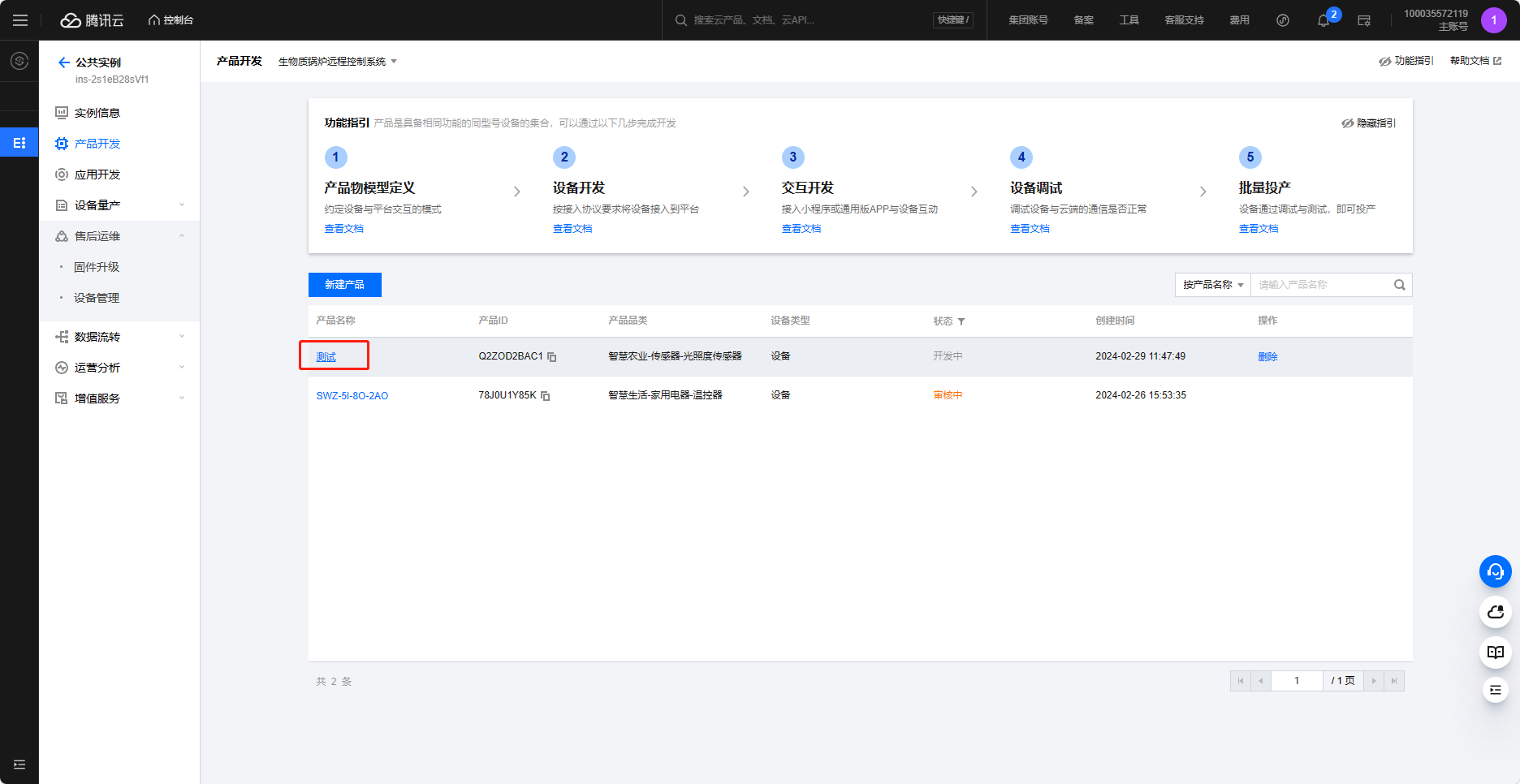

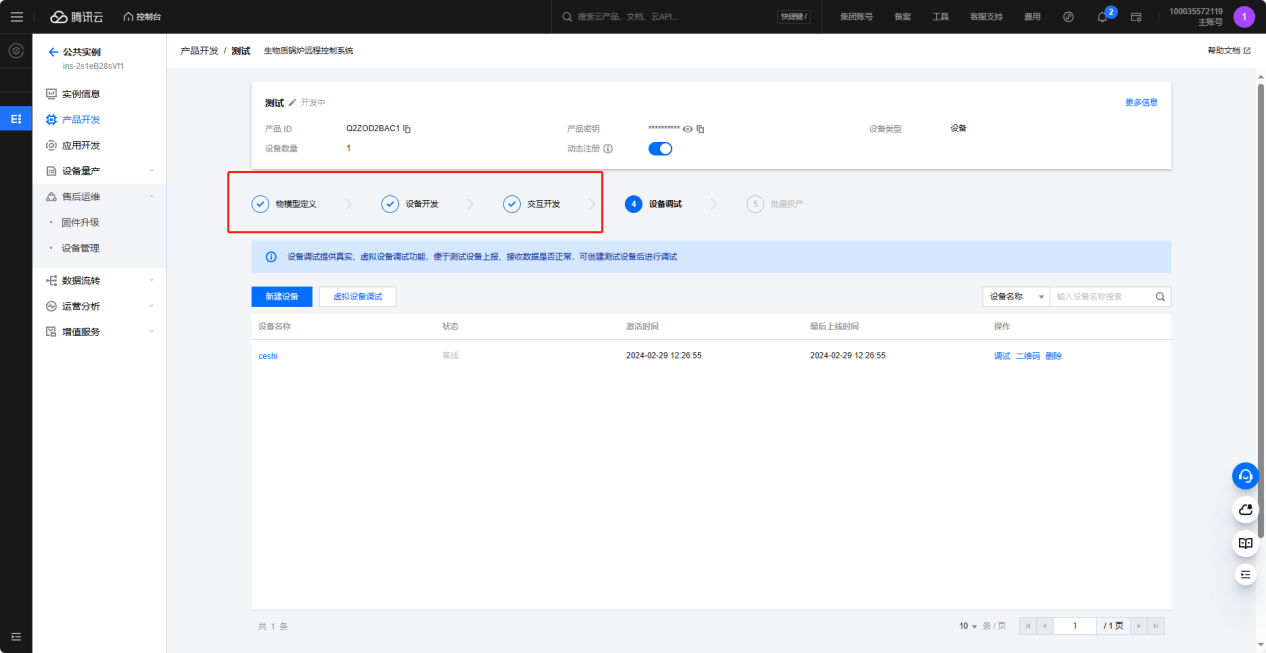

4、點擊填寫對應的產品名稱，進入到以下頁面，前三步根據實際填寫，此處略過，未填寫

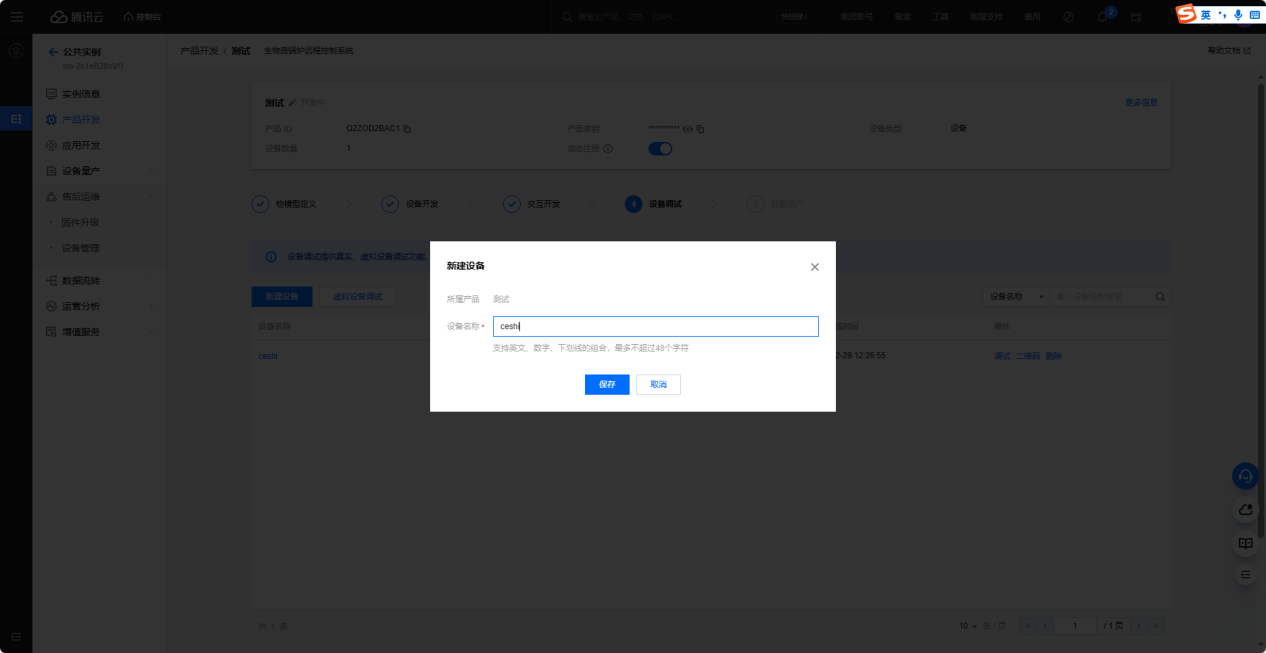

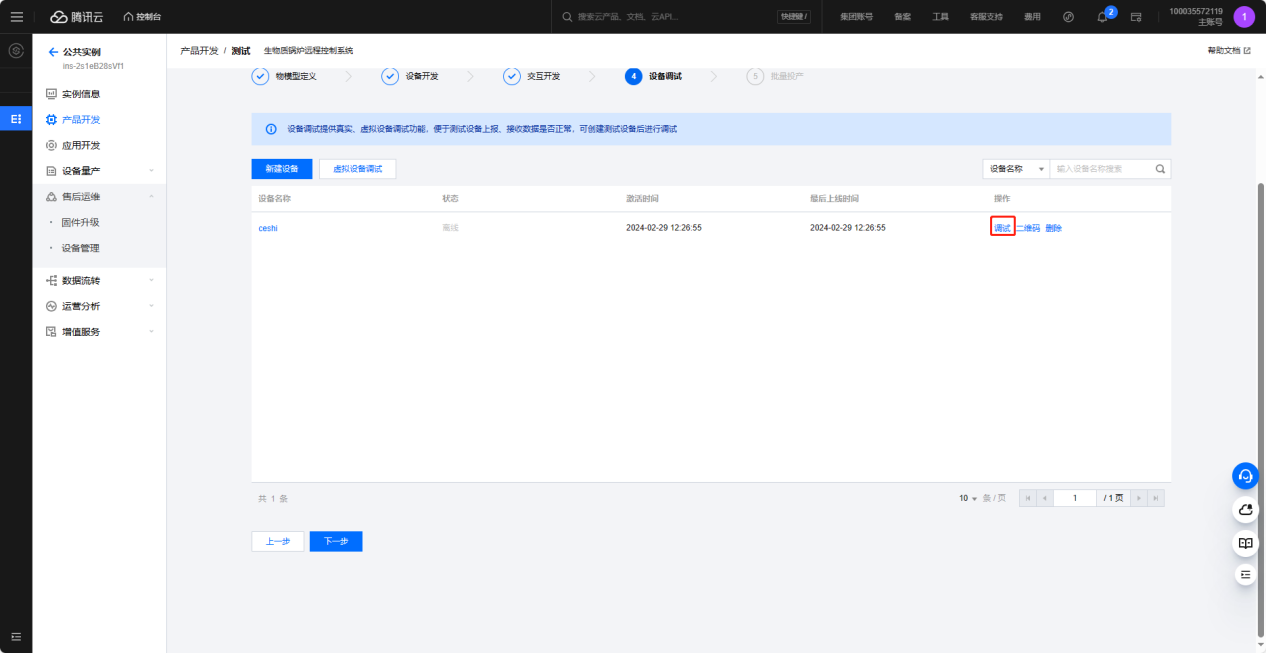

5、點擊設備調試——新建設備——填寫設備名稱——調試

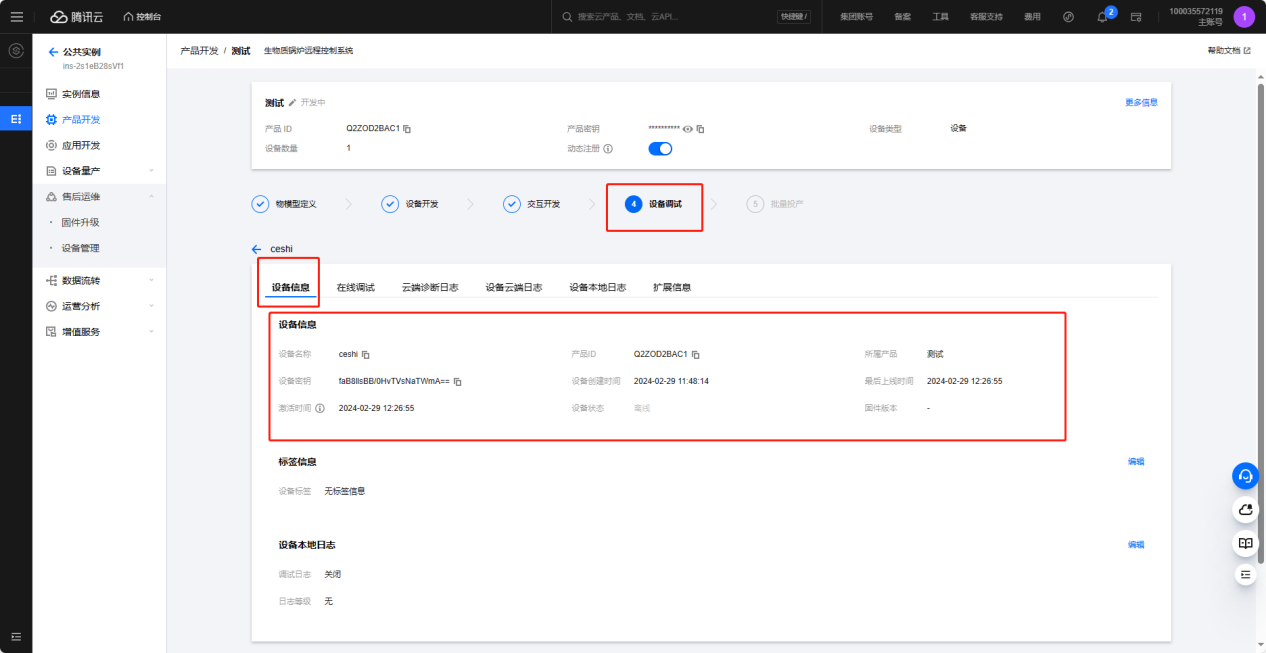

6、點擊設備信息，查看設備信息
四、模塊參數設置

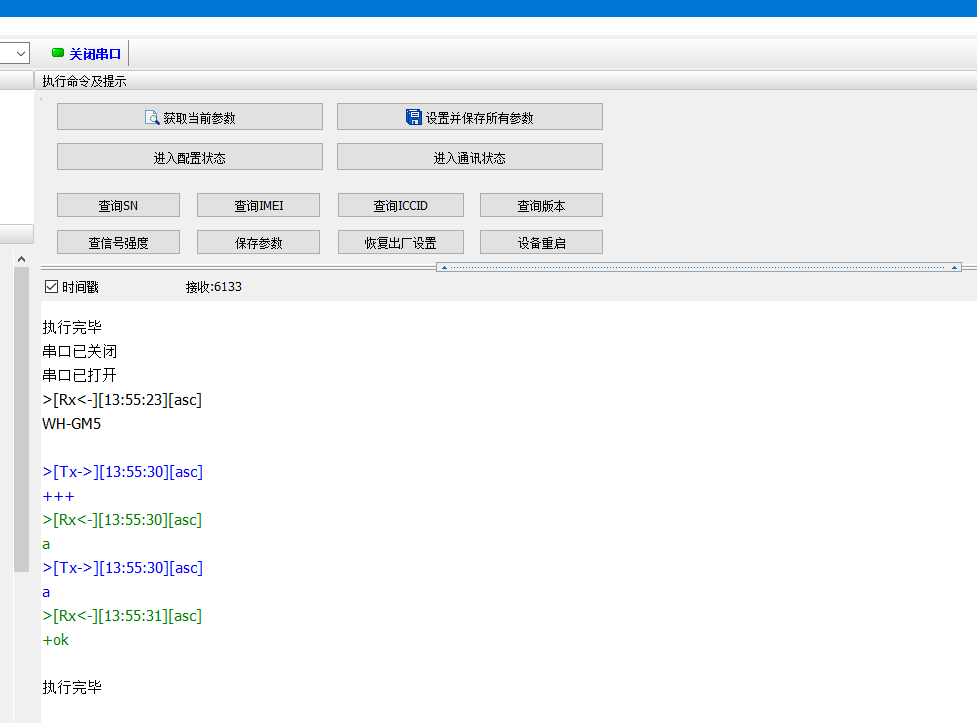

1、進入配置狀態后，先獲取參數。

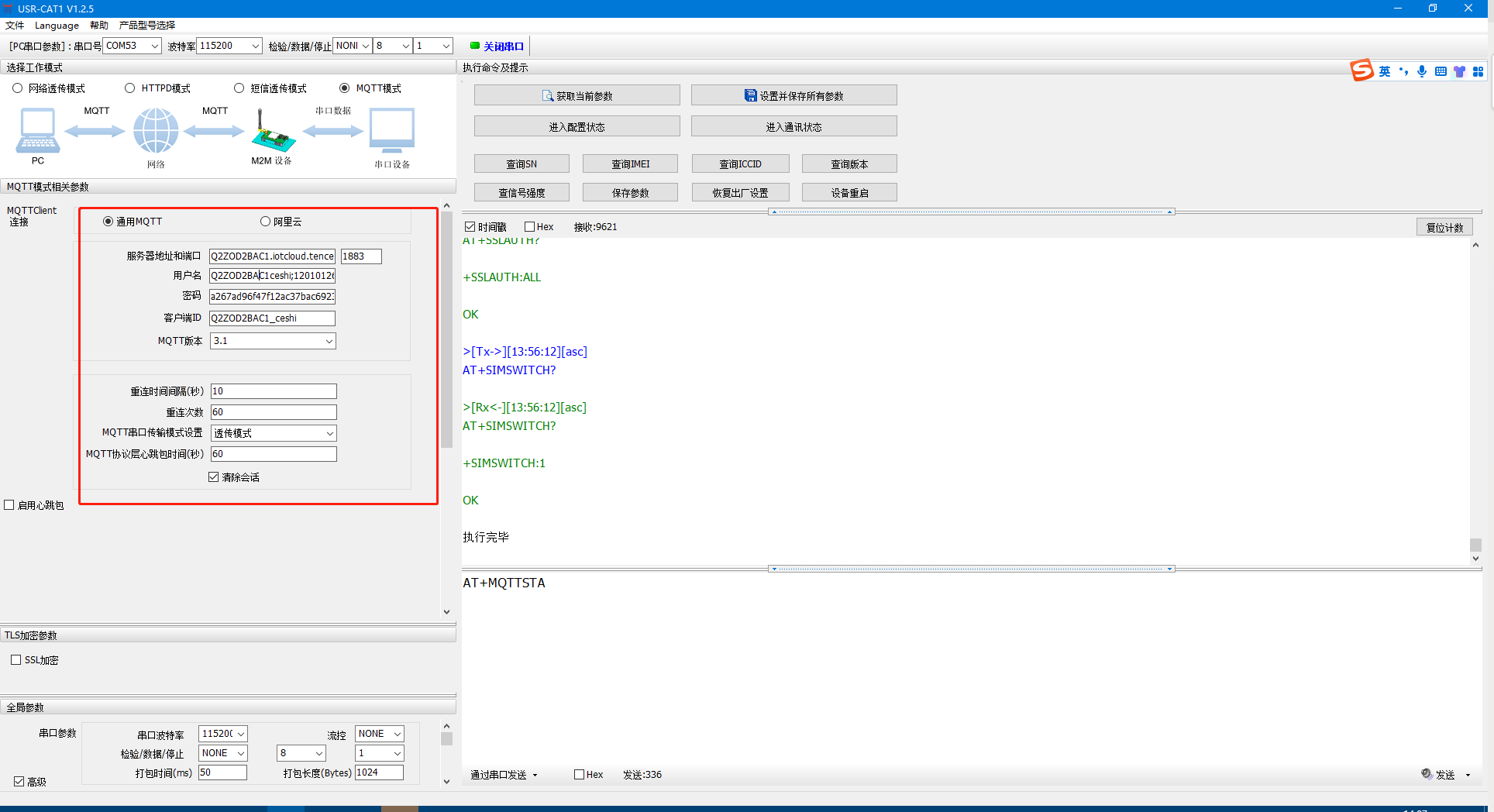

2、點擊MQTT模式，填寫對應的服務器地址和端口、用戶名、密碼、客戶端ID、訂閱/發布主題以及其他需要的參數。
注：
①騰訊云的服務器ip和端口默認為“產品ID+固定的.iotcloud.tencentdevices.com 端口是1883”。
此處即：Q2ZOD2BAC1.iotcloud.tencentdevices.com
Q2ZOD2BAC1為添加的產品ID

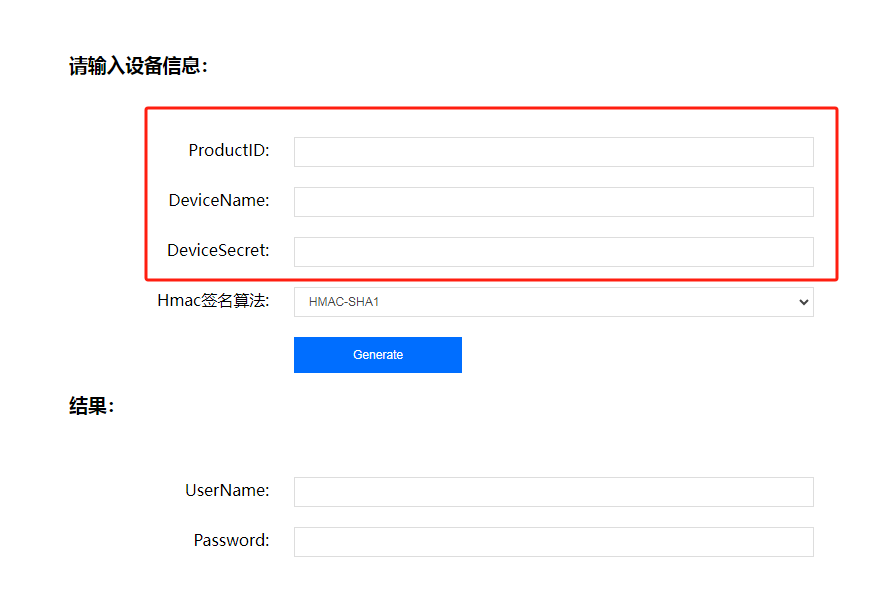

②用戶名、密碼有生成工具，具體位置和對應的官網客服溝通，把上面的三項按照產品的ID，設備名稱和設備密碼填上就能自動算出來。
產品ID：Q2ZOD2BAC1
設備名稱：ceshi
設備密碼：faB8llsBB/0HvTVsNaTWmA==
解壓縮，點擊sign
生成后
用戶名：Q2ZOD2BAC1ceshi;12010126;62F3Y;1709785312
密碼：a267ad96f47f12ac37bac69238b82a89ff6f81c8;hmacsha1
③客戶端ID此處填寫為：
產品ID+設備名稱的方式。

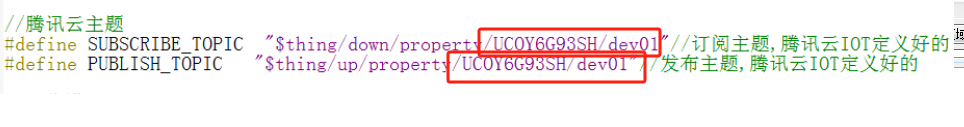

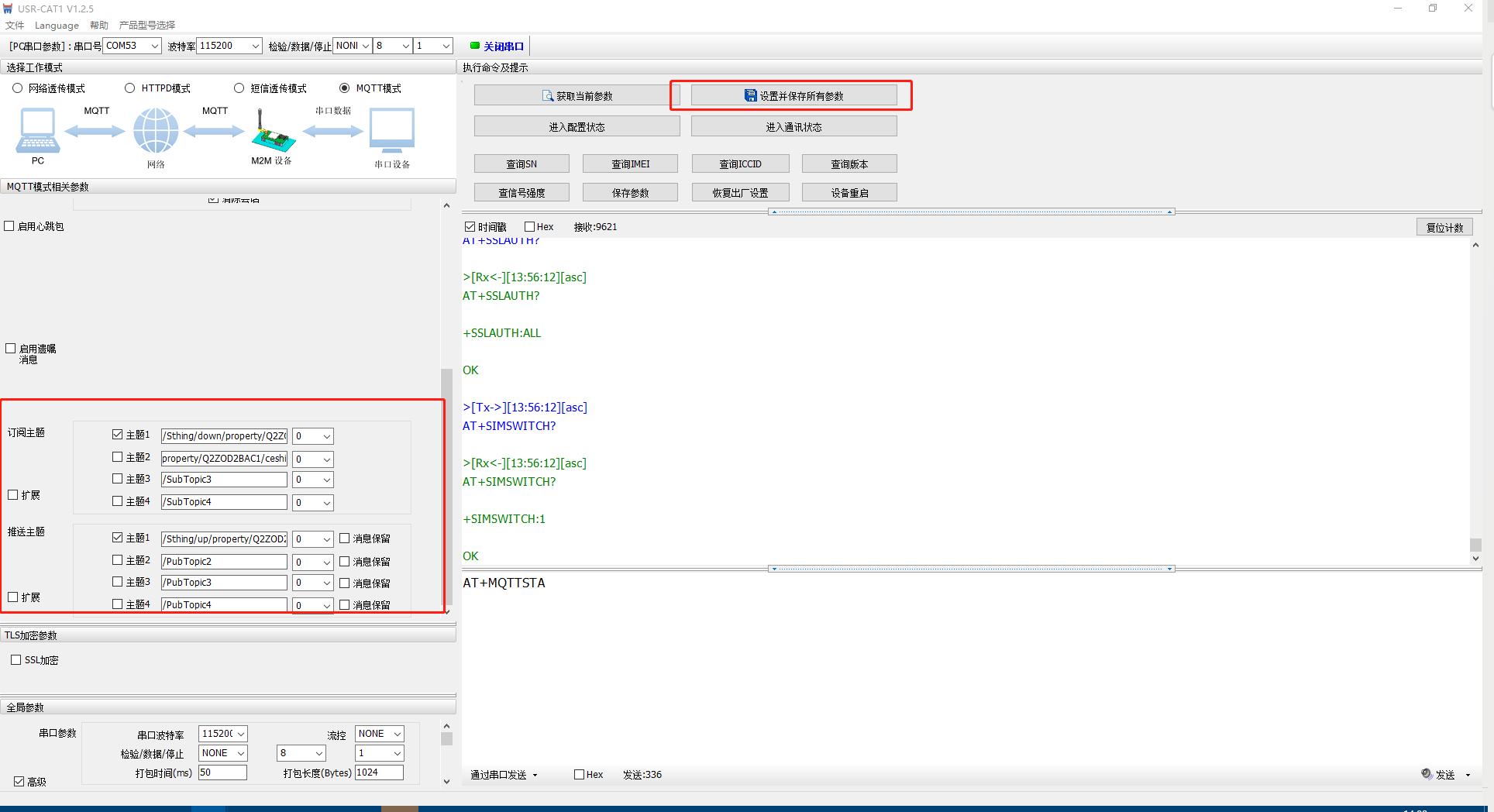

④發布/訂閱主題
前面的是固定的，主題后面的兩個/下面的就是平臺自動生成的產品ID和設備名稱，前面的是固定的。
3、填寫完成后，點擊設置并保存所有參數，等待模塊重啟即可。

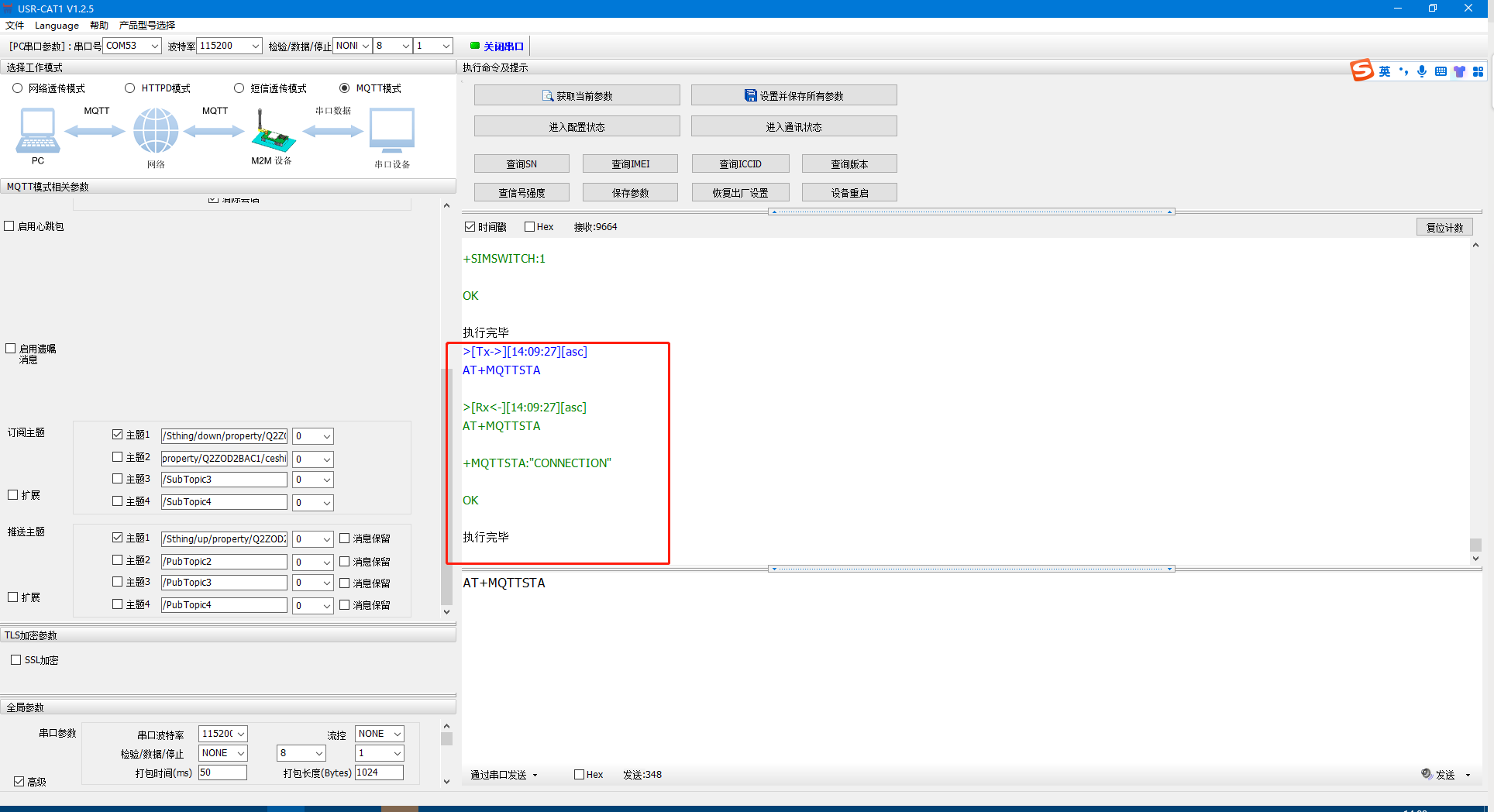

4、模塊重啟后，可以用指令AT+MQTTSTA查詢模塊的鏈接狀態，也可以從騰訊云看到模塊上線。
編寫人：王玉雪 編寫日期：2024-02-29
審核人：金志方 審核日期：2024-04-07
訂正版本：V1.0 訂正內容：初稿
