一、資料下載
WH-LTE-7S4 V2 說明書官網下載鏈接：http://www.bbxnc.com/Download/556.html
WH-LTE-7S4 V2 規格書官網下載鏈接：http://www.bbxnc.com/Download/569.html
WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://www.bbxnc.com/Download/570.html
WH-LTE-7S4 V2 軟件設計官網下載鏈接：http://www.bbxnc.com/Download/560.html
WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/694.html
調試助手軟件官網下載鏈接：http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
WH-LTE-7S4 V2 模組 1塊
USR-GPRS232-7X-EVK 測試底板 1塊
4G天線 1根
Sim卡 1張
5V或12V電源適配器 1個
USB-RS232 1條
電腦 1臺
2、硬件連接
WH-LTE-7S4 V2插接在7x-EVK測試底板上，安裝天線，安裝sim卡， 底本的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。
電腦打開設置軟件。
三、產品參數設置
1、WH-LTE-7S4 V2參數設置

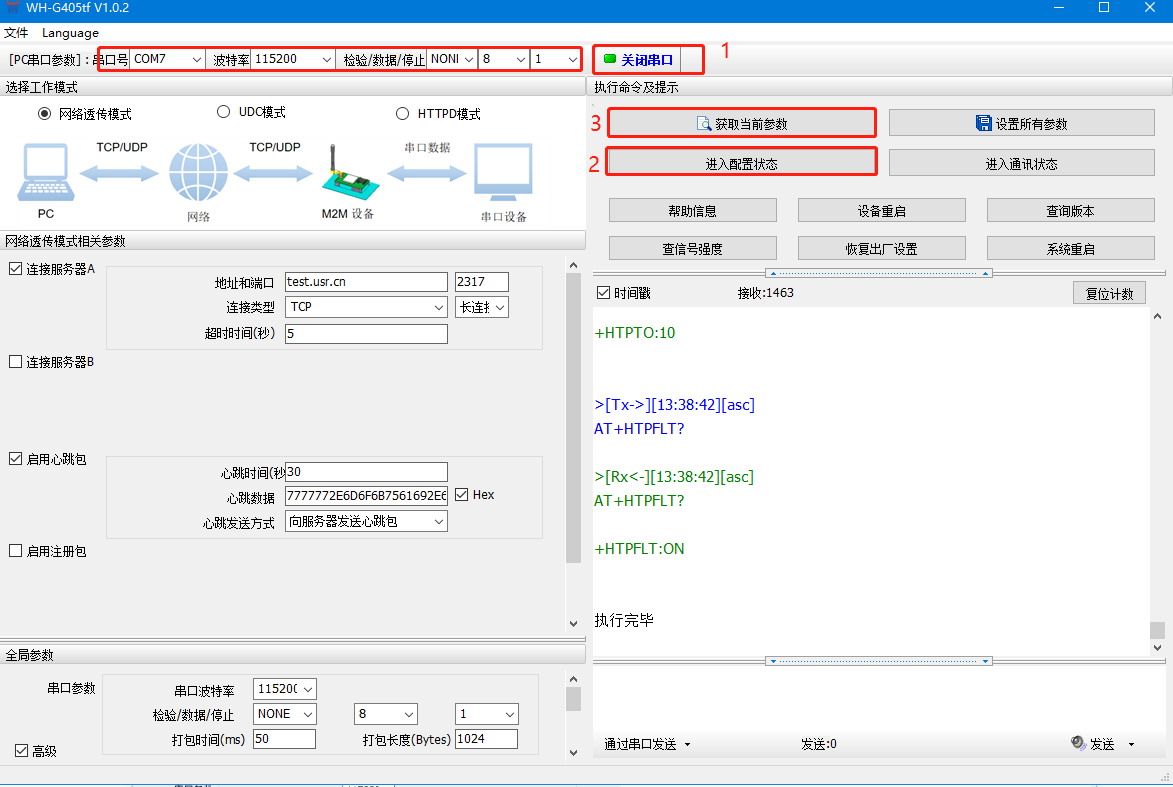

電腦打開7s4的設置軟件，選擇對應的串口線COM口號(本案例使用串口線串口為COM7),7S4默認波特率為115200，NONE校驗位，數據位8，停止位1，打開串口，點擊“進入配置模式”，可以返回“+ok”點擊“獲取當前參數”。

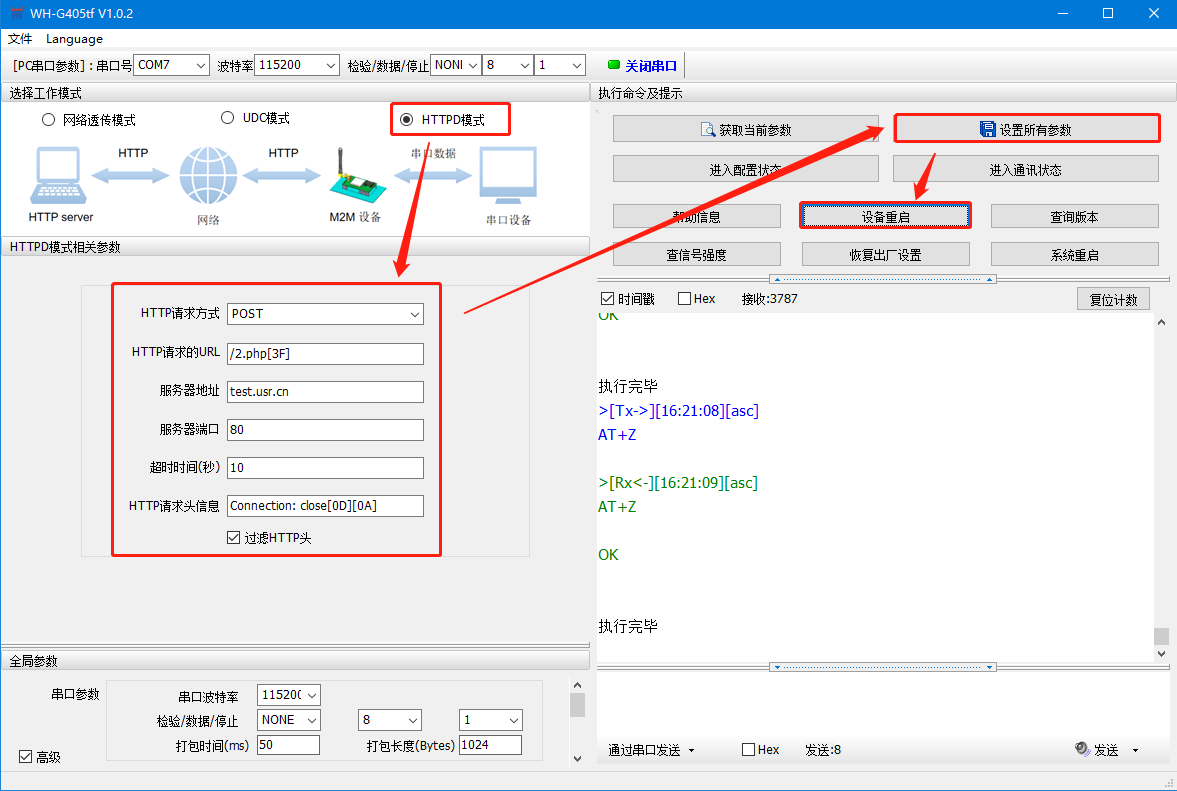

2、點擊切換為HTTPD模式，配置服務器的信息。
設置HTTP請求方式為POST，HTTP服務器地址：test.usr.cn，HTTP服務器端口號為80，HTTP報頭路徑為/2.php?[3F]，設置完成后點擊“設置所有參數”，配置完成點擊“設備重啟”。
四、功能調試

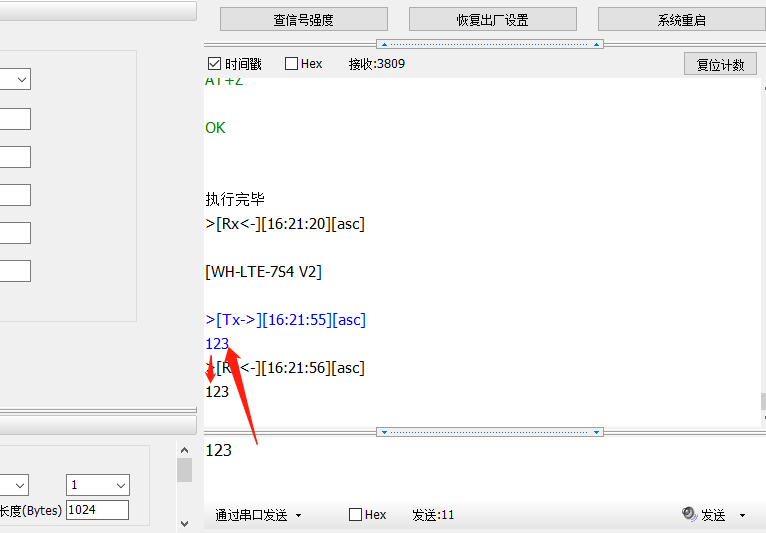

待模板重啟成功之后,串口發送123, 我司測試服務器接收后會對模塊返回123數據。
編寫人：孫緒輝 編寫日期：2024-02-29
審核人：金志方 審核日期：2024-03-04
訂正版本：V1.0 訂正內容：初稿
