一、資料下載
WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://www.bbxnc.com/Download/560.html
WH-LTE-7S4 V2 說明書官網下載鏈接：http://www.bbxnc.com/Download/556.html
WH-LTE-7S4 V2 規格書官網下載鏈接：http://www.bbxnc.com/Download/569.html
WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://www.bbxnc.com/Download/570.html
WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/694.html
二、硬件連接
1、所需物品
WH-LTE-7S4 V2 產品 1臺
USR-7X-EVK V2.2 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
SIM卡 1張
筆記本電腦 1臺
2、硬件連接
WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。
電腦打開設置軟件。

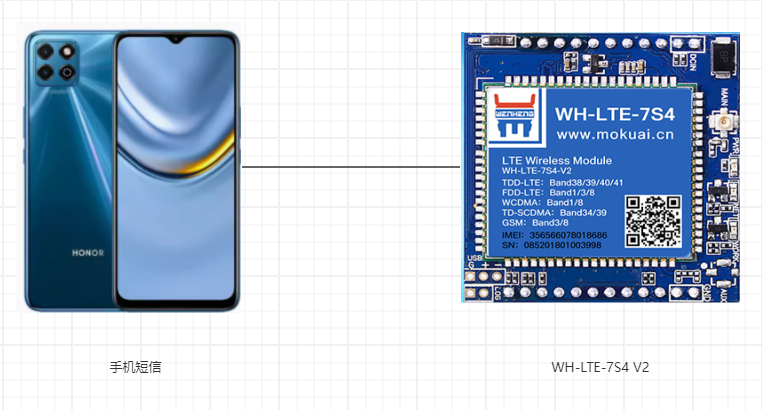

附圖 ：
三、產品參數設置
1、WH-LTE-7S4 V2參數設置

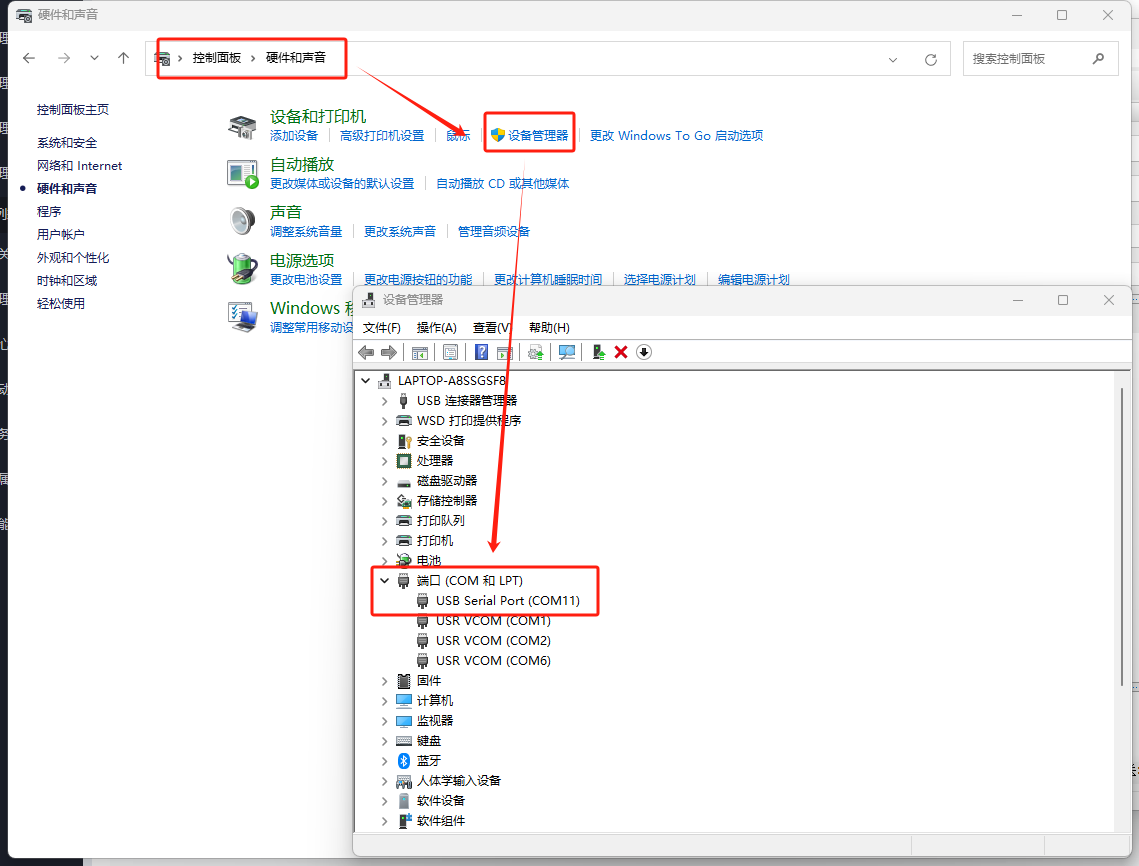

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

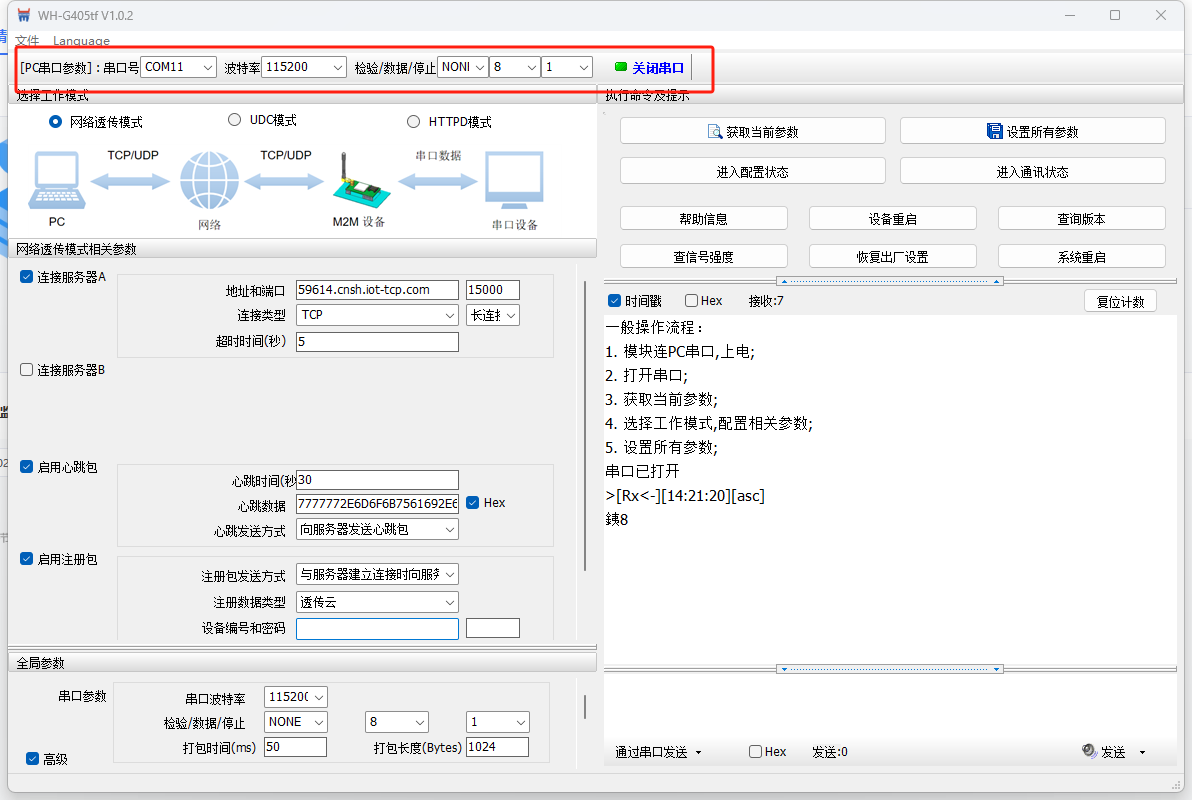

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

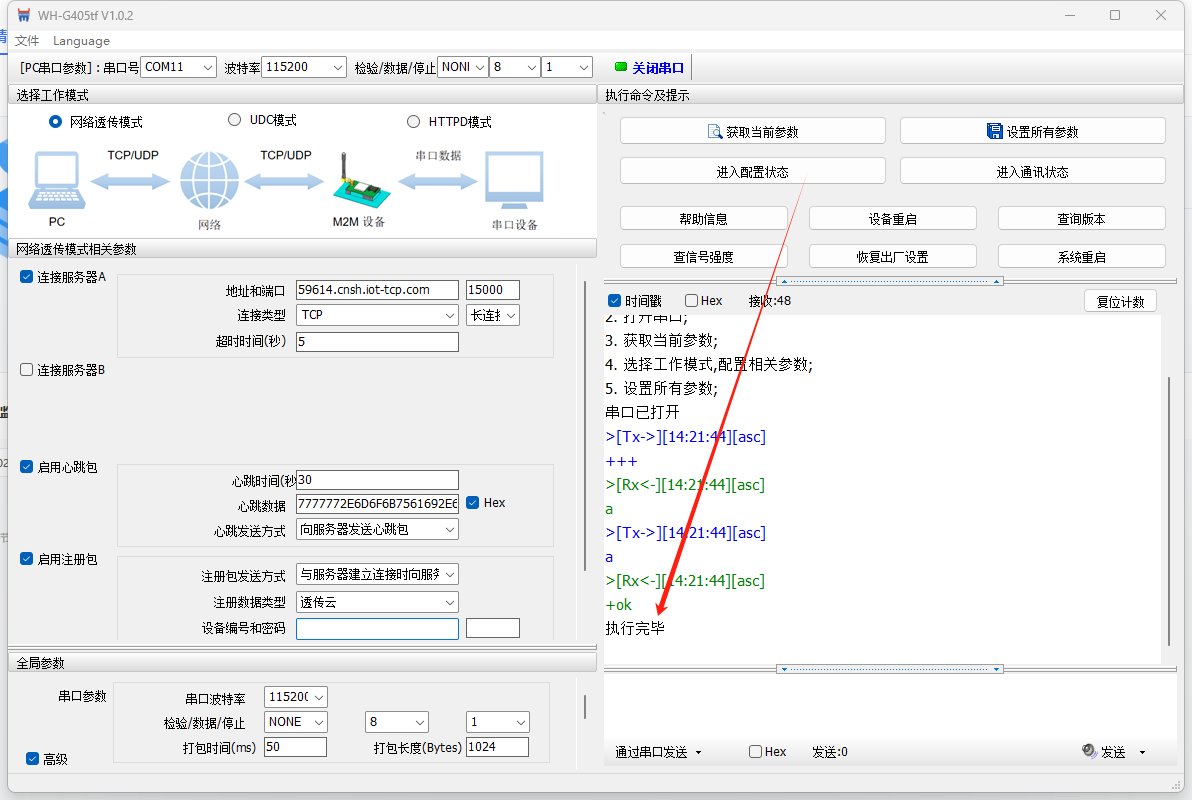

進入配置狀態

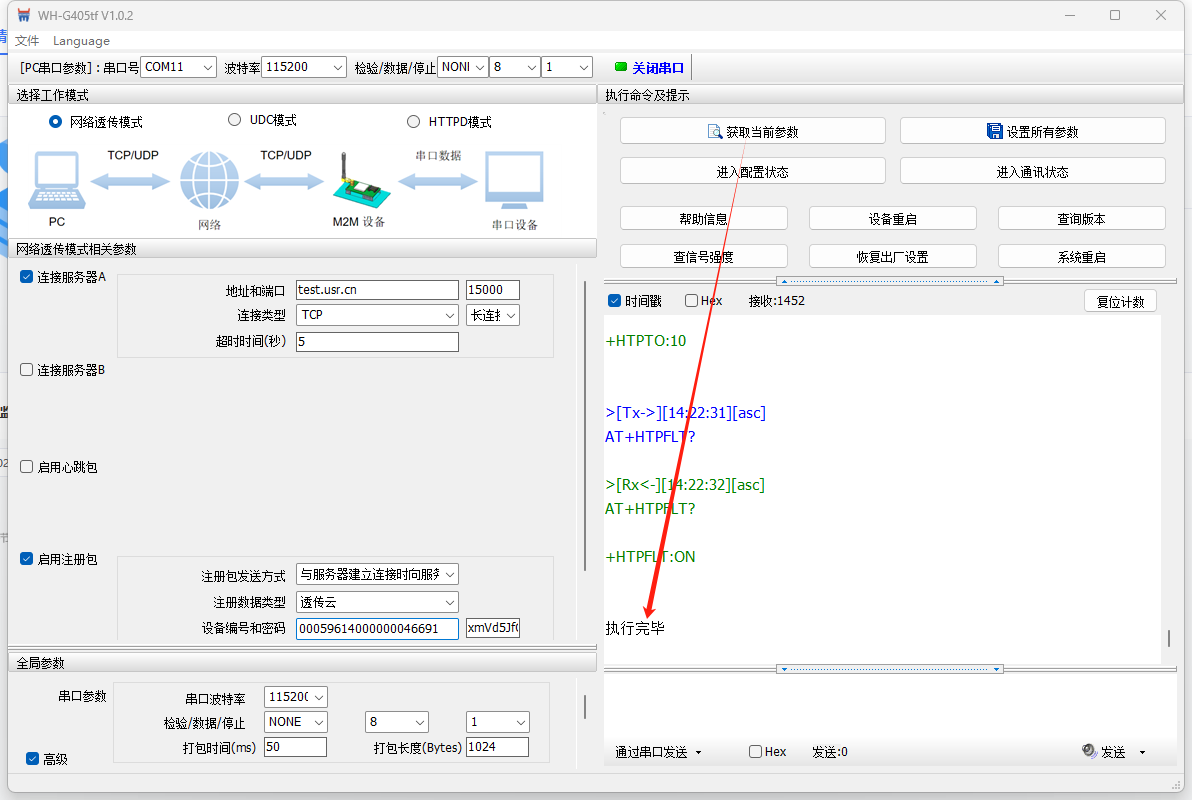

獲取當前參數

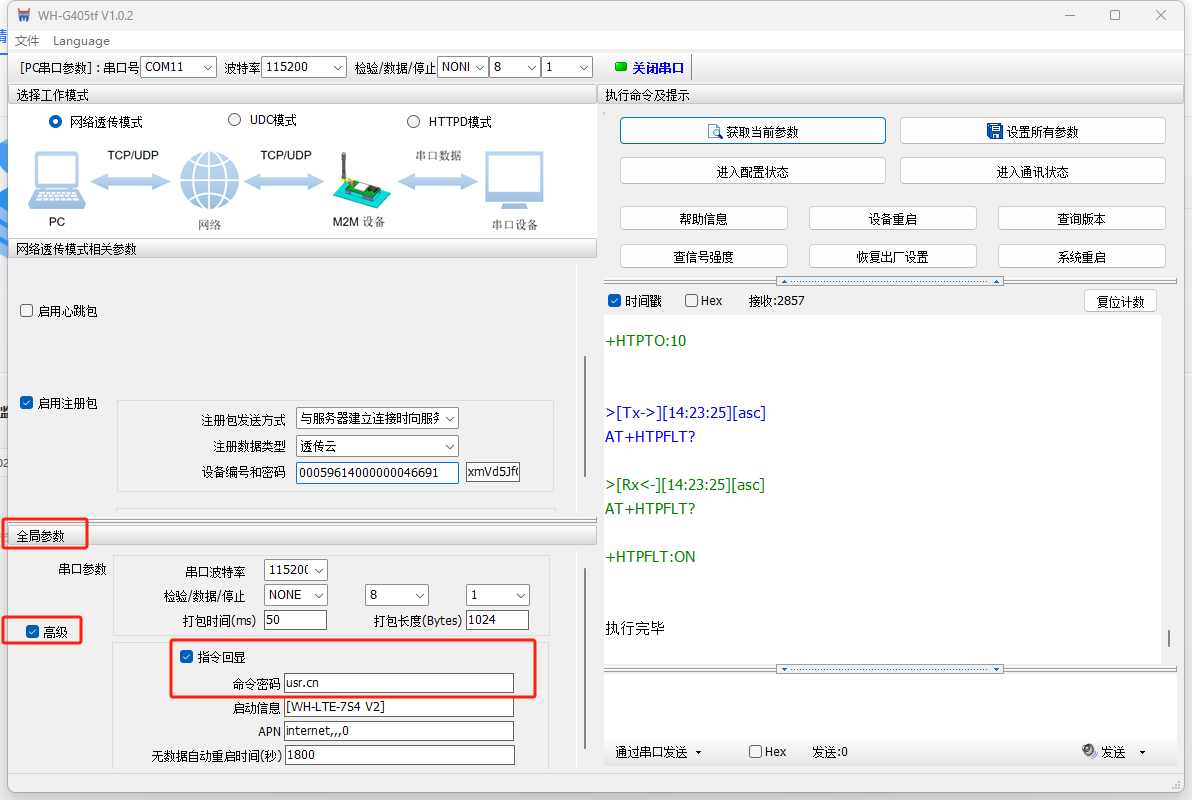

左下角全局參數---高級，查看設備當前的命令密碼,出廠默認是usr.cn,用戶可以根據自己的需求更改，但是更改后一定記住，本例中我們使用默認的usr.cn測試。
設備重啟。
短信 AT 指令是指，我們可以使用短信的方式去查詢和配置模塊的參數，短信 AT指令一般是客戶臨時需要 查詢或者修改參數的情況下使用，只要知道設備的手機號，就可以查詢和修改參數，對于偏遠地區的設備管理 十分方便。以上步驟是在確認WH-LTE-7S4 V2的密碼字，該操作要在設備安裝前進行。
注意：需要提前知道設備內插的SIM卡的手機號和密碼字，WH-LTE-7S4 V2密碼字出廠默認是usr.cn(兼容admin)！??！
四、功能調試
1、功能調試

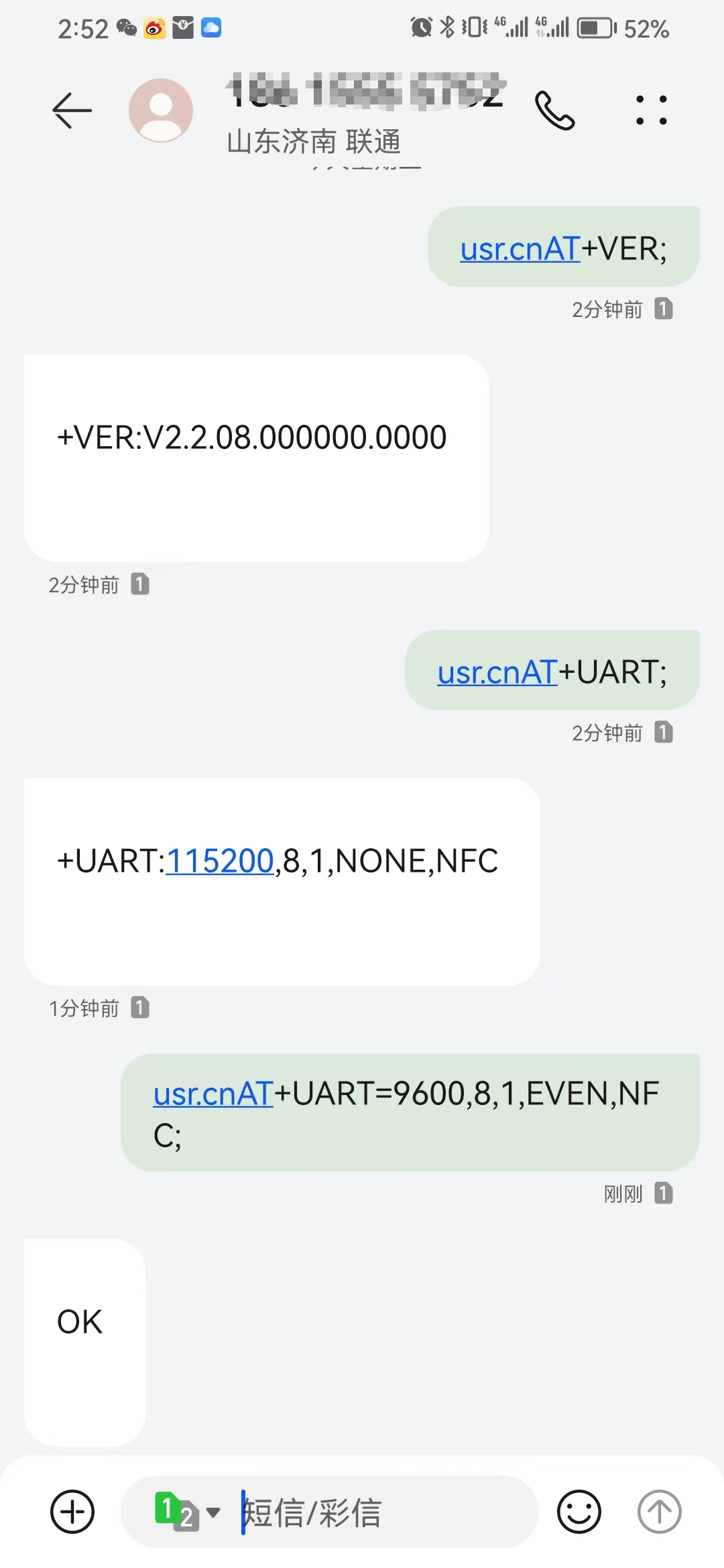

使用手機短信發送AT指令查詢當前設備的串口信息和固件版本號信息，并修改串口參數。
2、調試截圖
編寫人：尹叢欣 編寫日期：2024-05-7
審核人：尹叢欣 審核日期：2024-05-13
訂正版本：V1.0 訂正內容：初稿
