兩個USR-W610之間橋接模式應用示例
一、資料下載：
USR-W610軟件設計手冊：http://www.bbxnc.com/Download/577.html
USR-W610 設置軟件：http://www.bbxnc.com/Download/707.html
網絡調試助手軟件：http://www.bbxnc.com/Download/27.html
二、硬件連接：
1、需要準備的物品：
USR-W610 2個
USR-RS232 串口線 1條
網線2根
12V電源適配器 2個
筆記本電腦 2臺
2、硬件連接：
第一個USR-W610 設置AP模式，開啟網口做LAN口，第一臺電腦用網線連接W610的網口，使用電源適配給USR-W610上電。
第二個USR-W610 設置STA+橋接模式，第二臺電腦用網線連接W610的網口，使用電源適配給USR-W610上電。
三、第一個USR-W610參數設置：

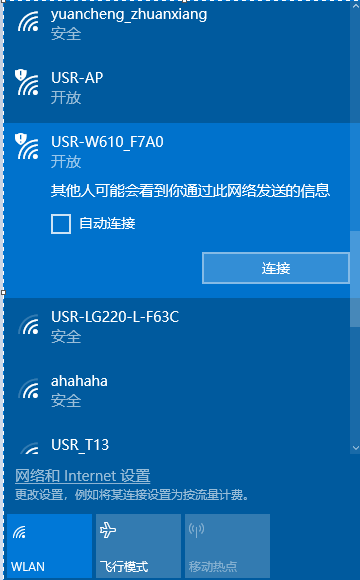

1、禁用其他網卡，保留無線網卡，電腦搜索第一個USR-W610的WiFi名稱USR-W610_F7A0，并連接。

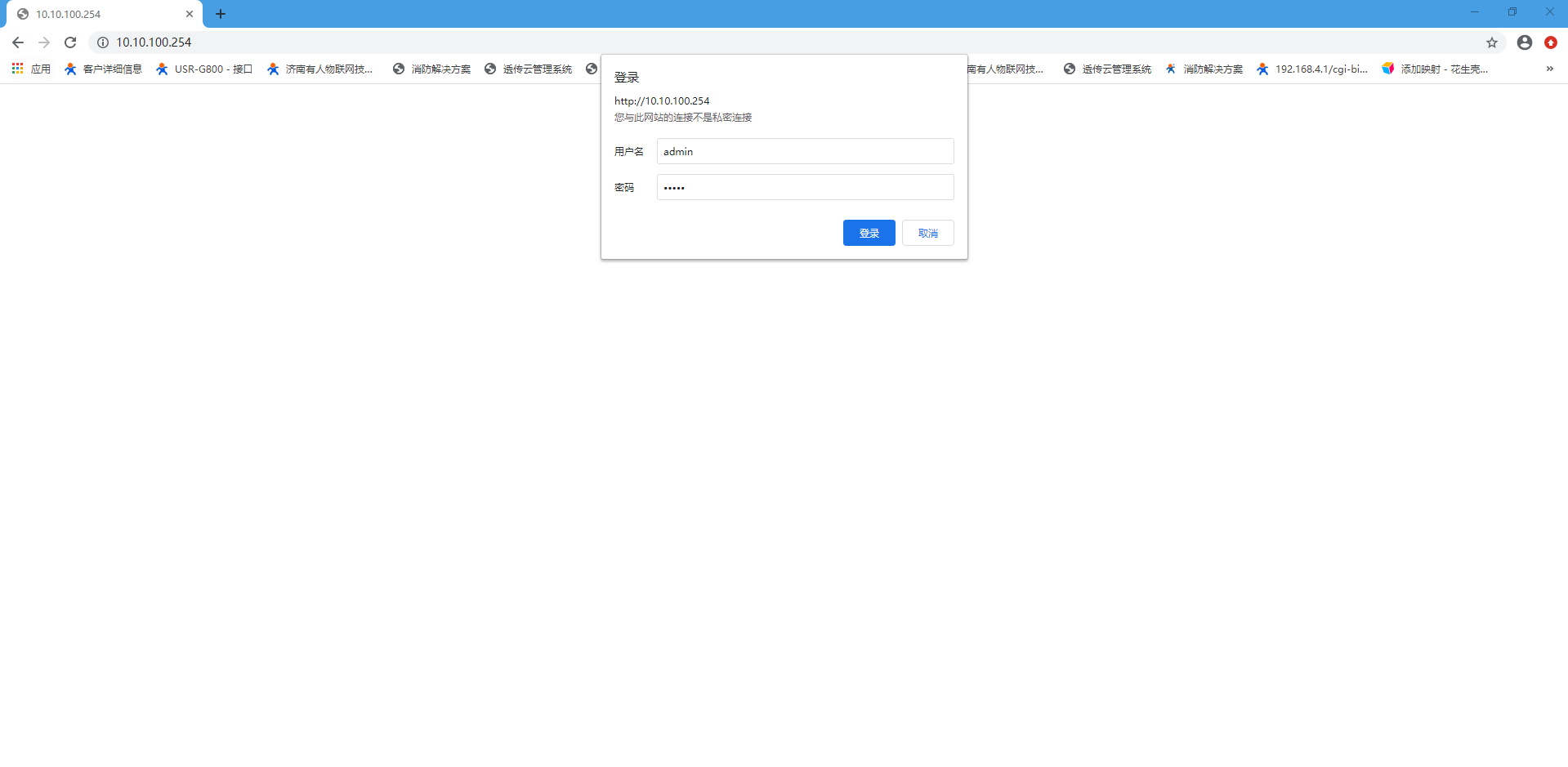

2、瀏覽器輸入USR-W610默認IP，10.10.100.254 登錄USR-W610的內置網頁。

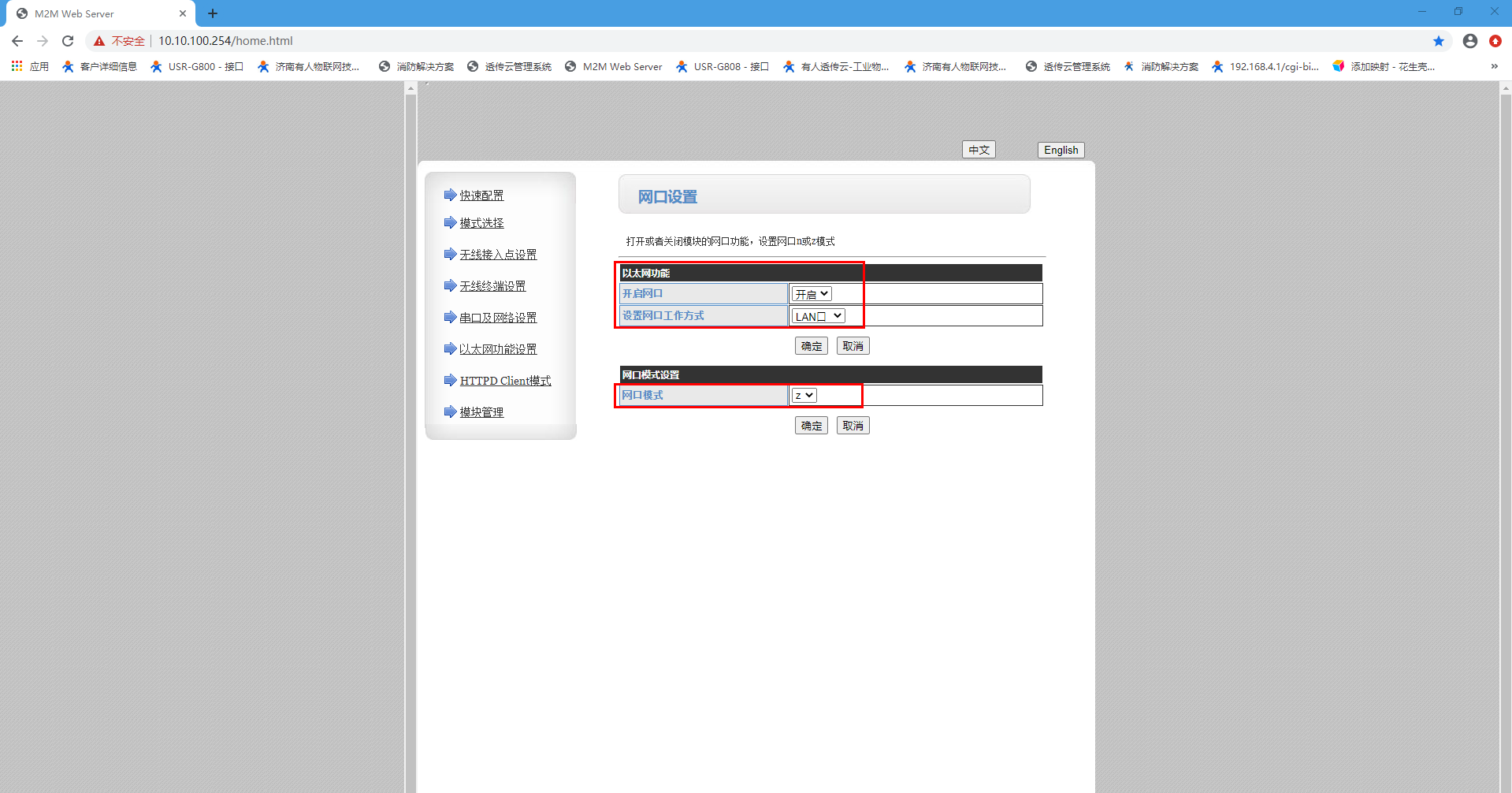

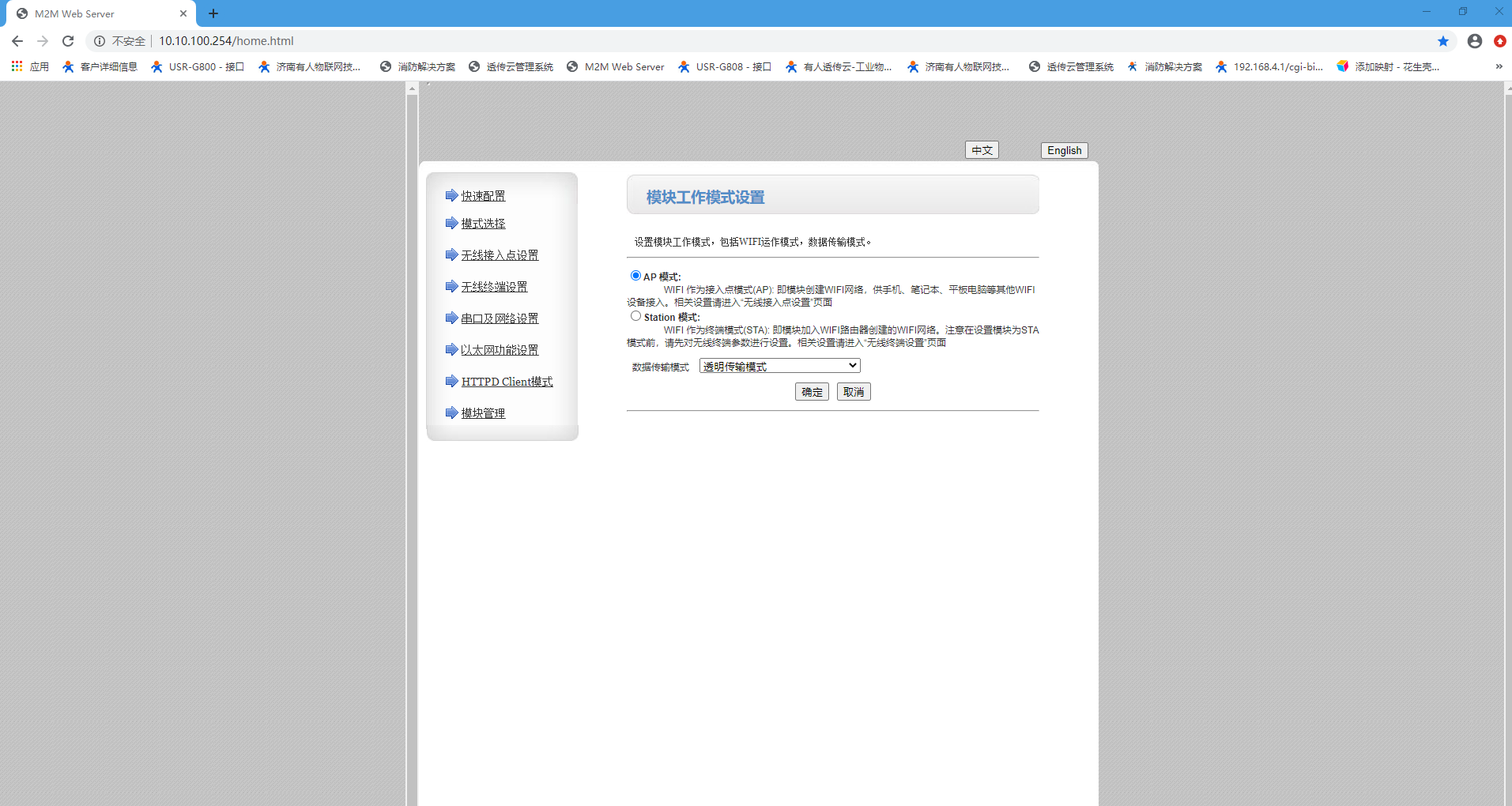

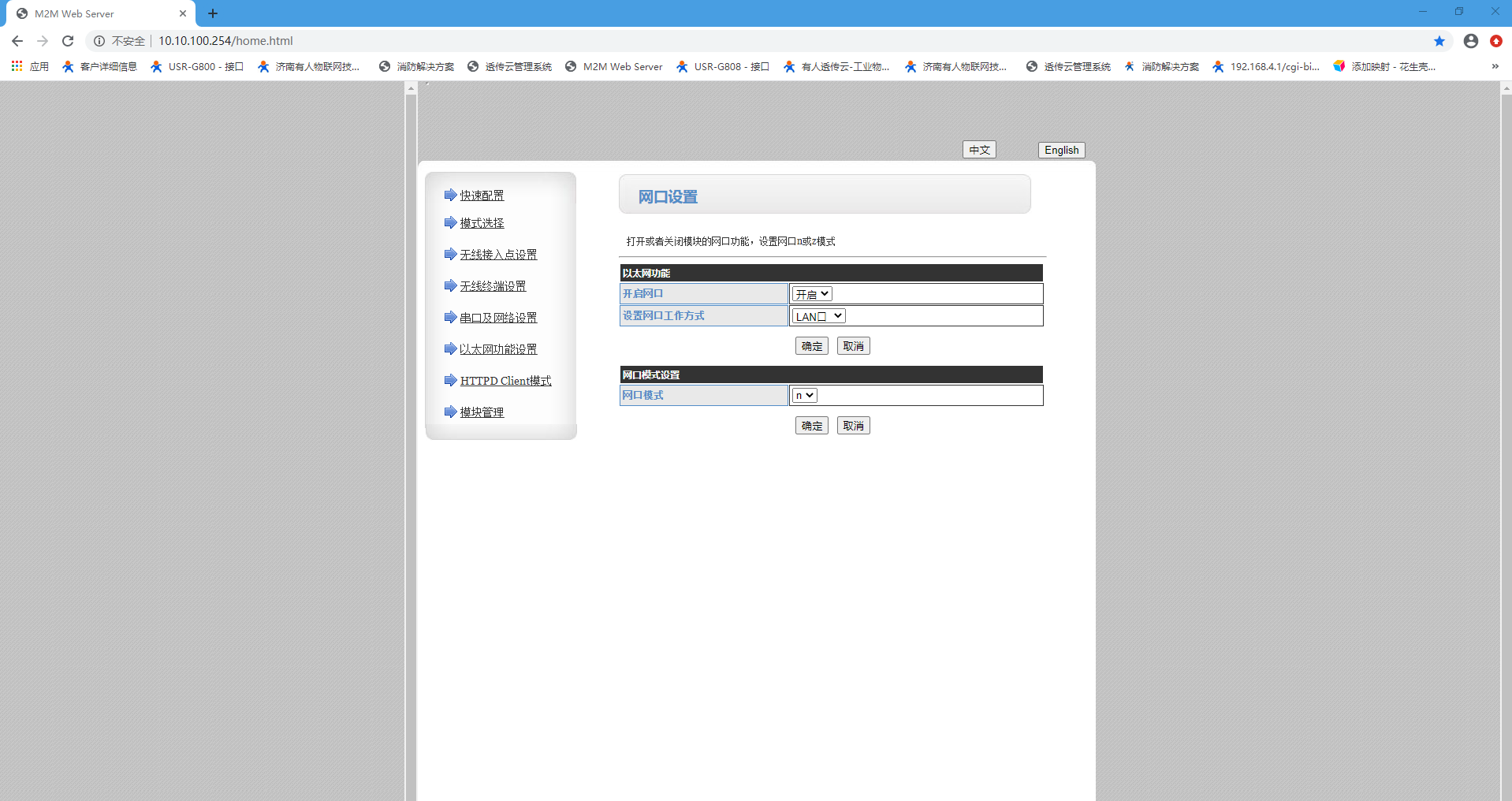

3、設置AP模式，無線接入點IP設置10.10.100.254，以太網功能設置，開啟網口，選擇LAN口，每設置一項參數，對應點擊下面的確定，最后網頁重啟USR-W610。

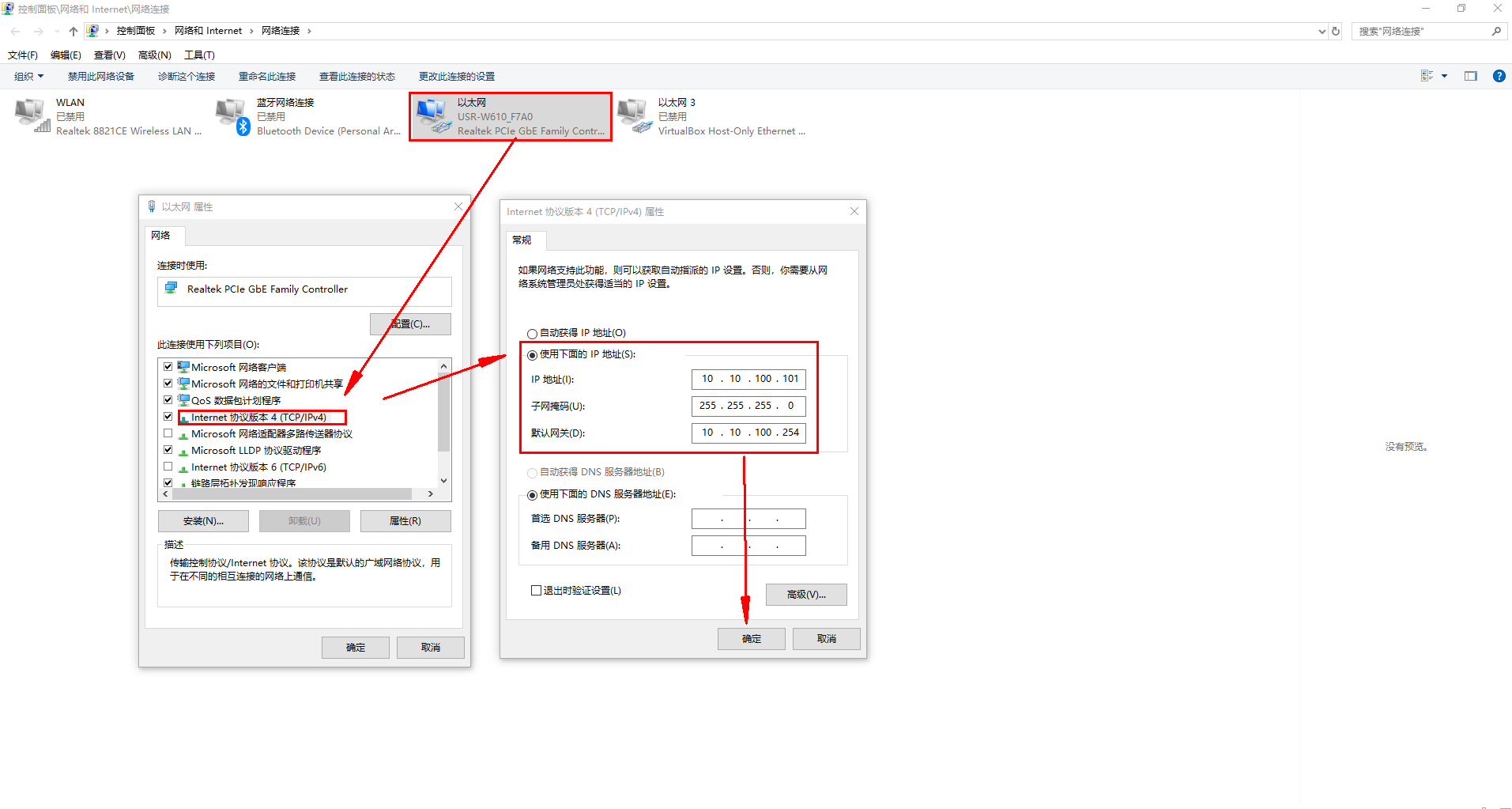

4、打開第1臺電腦的控制面板，將以太網卡設置靜態IP，IPv4設置10.10.100.101，子網掩碼255.255.255.0，默認網關10.10.100.254，點擊確定。
四、第二個USR-W610參數設置：

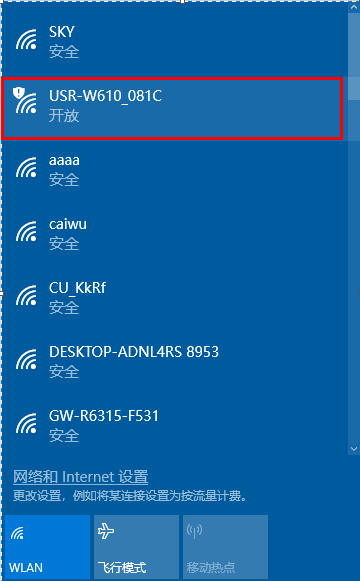

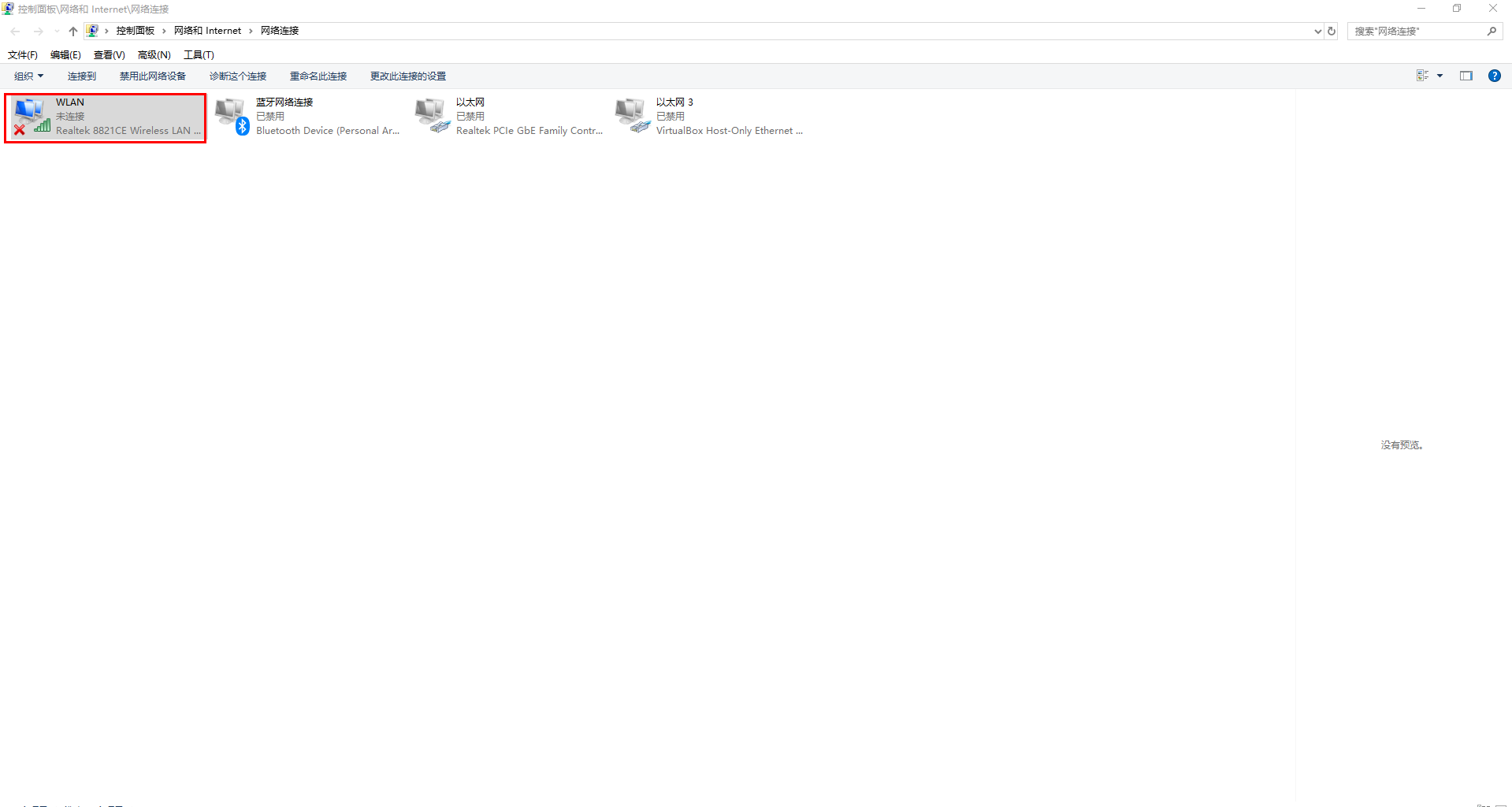

1、禁用其他網卡，保留無線網卡，電腦搜索第二個USR-W610的WiFi名稱USR-W610_081C，并連接。
2、瀏覽器輸入USR-W610默認IP，10.10.100.254 登錄USR-W610的內置網頁。

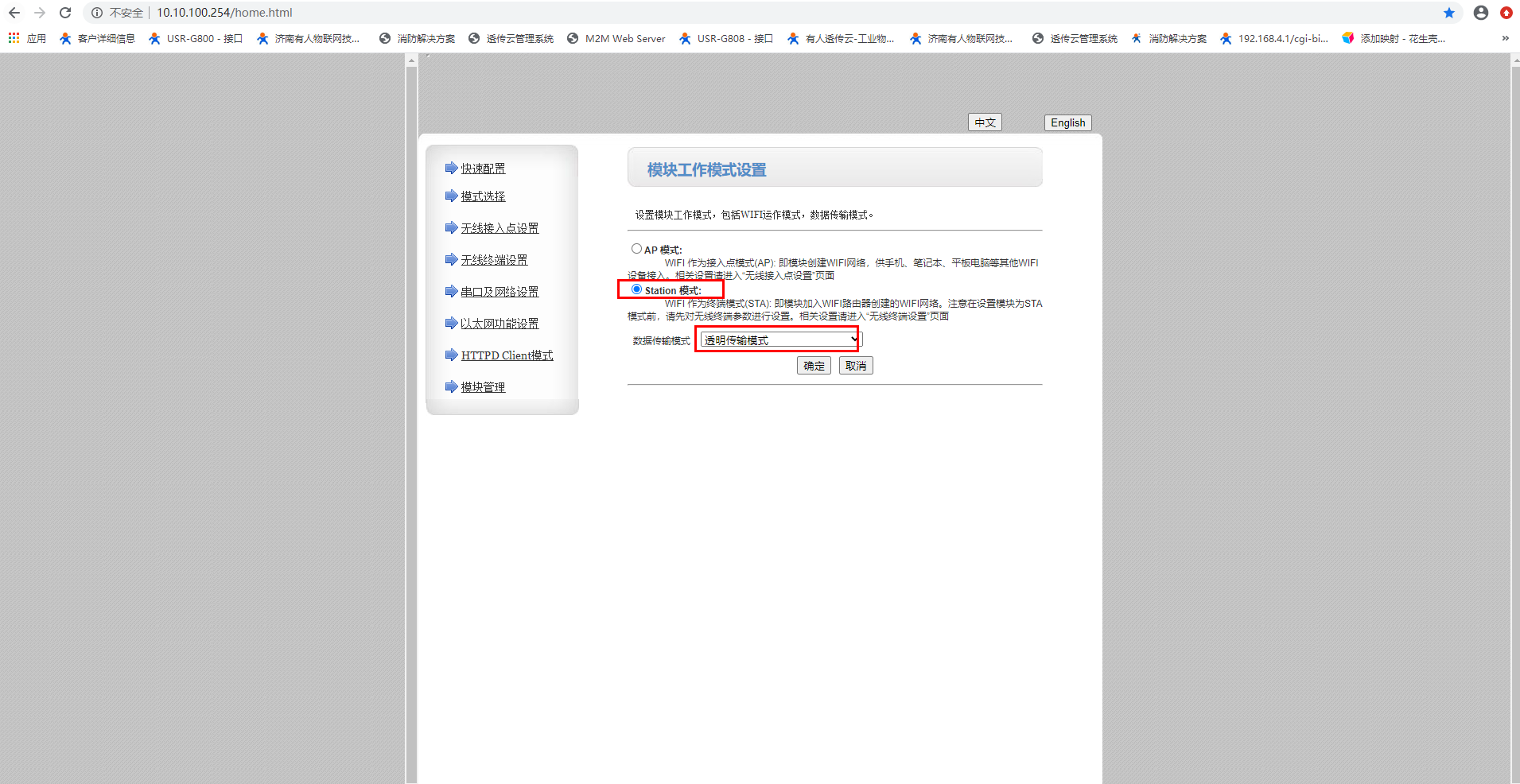

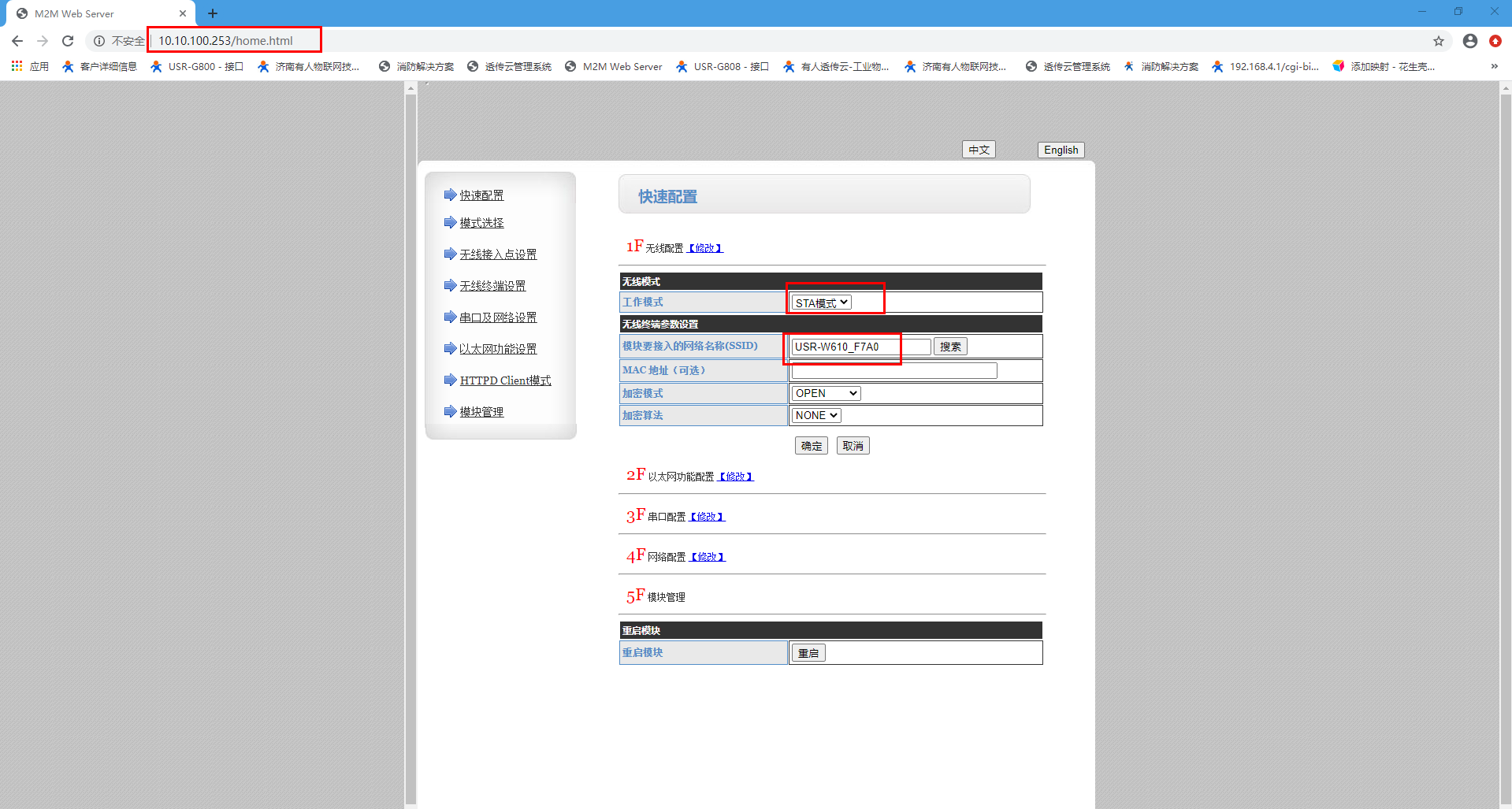

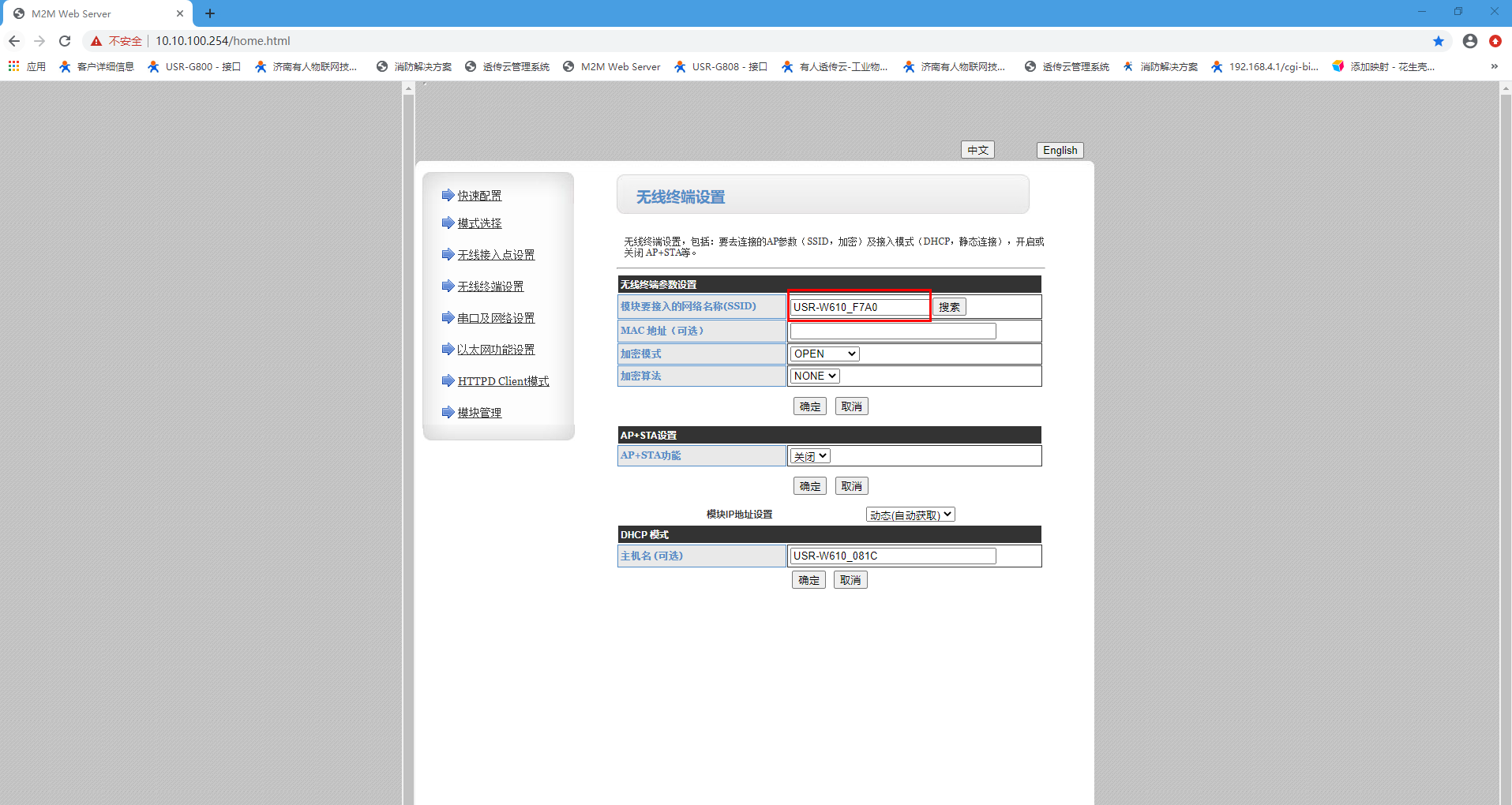

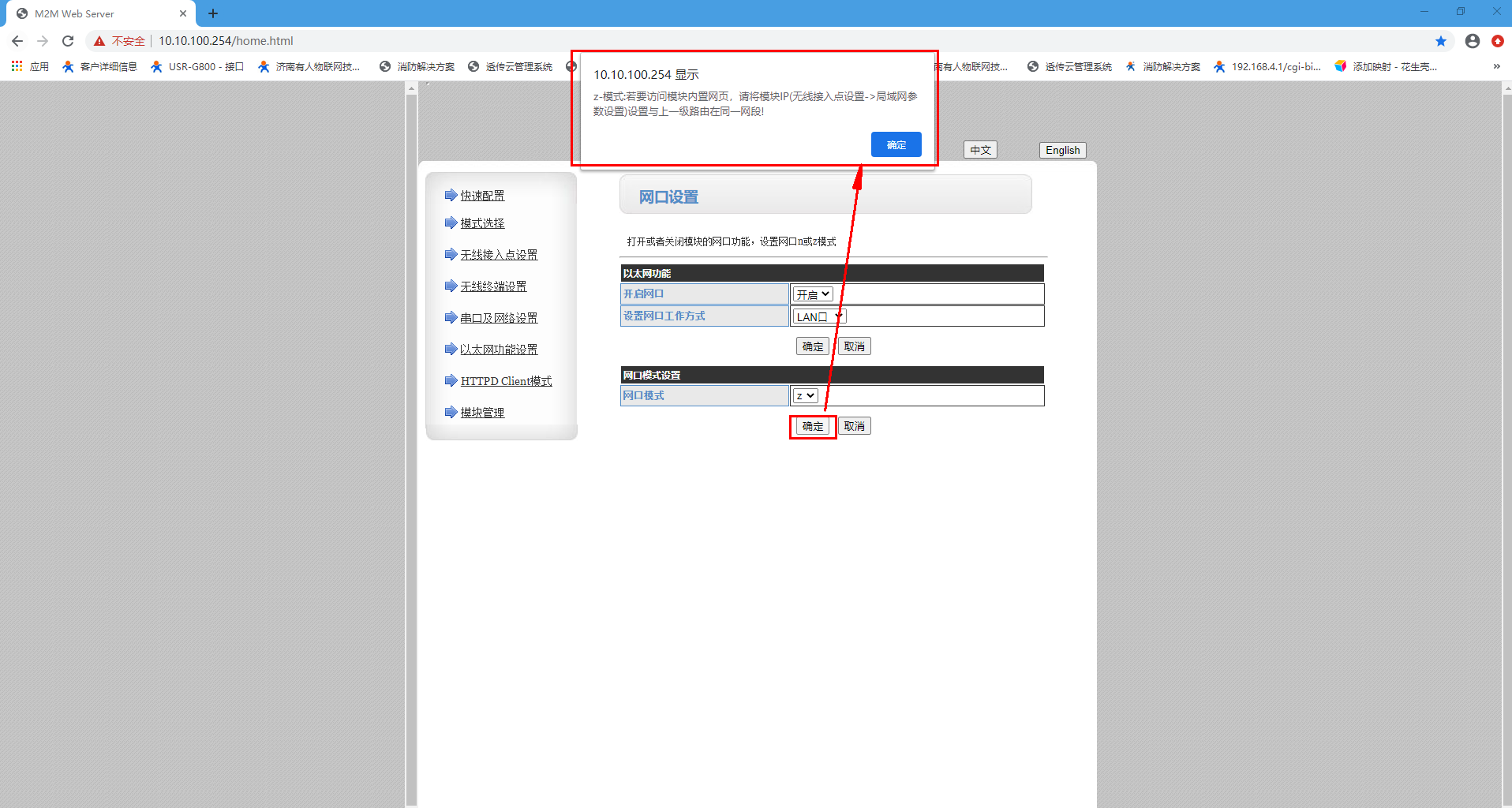

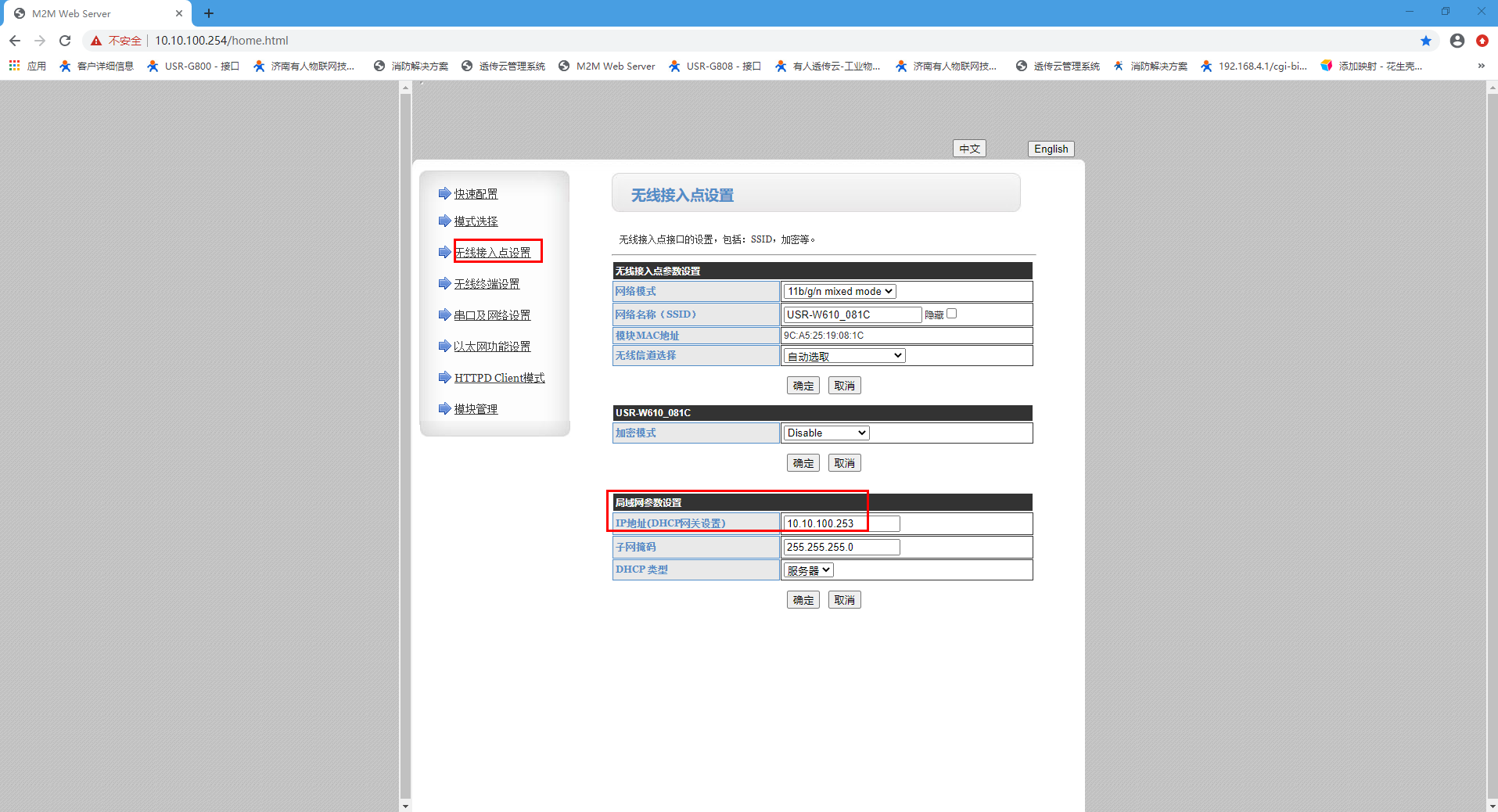

3、設置STA模式，無線終端，輸入模塊要連接的網絡名稱USR-W610_F7A0。以太網功能設置，開啟網口，選擇LAN口，網口模式選擇Z橋接模式。無線接入點IP設置10.10.100.253。每設置一項參數，對應點擊下面的確定，最后網頁重啟USR-W610。

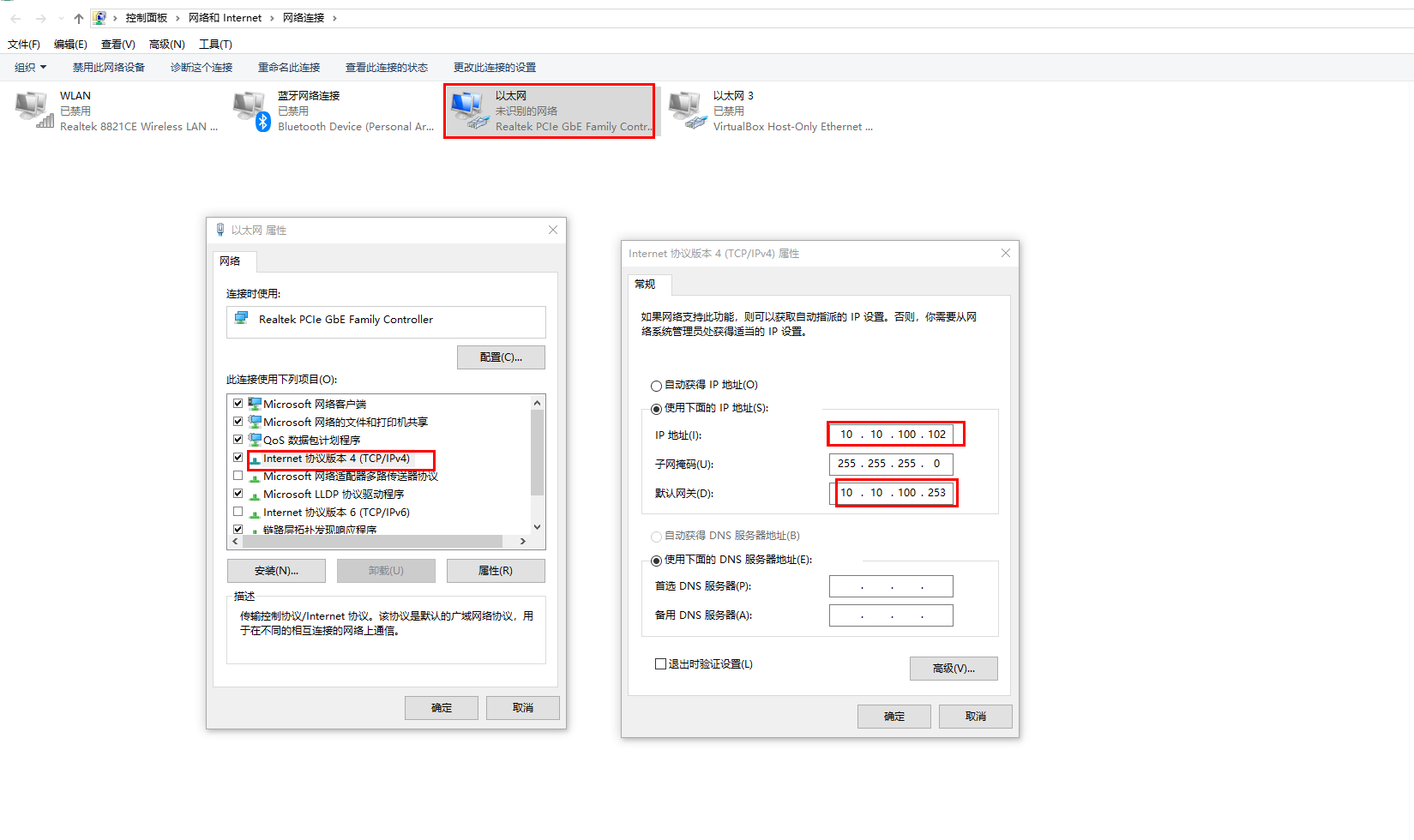

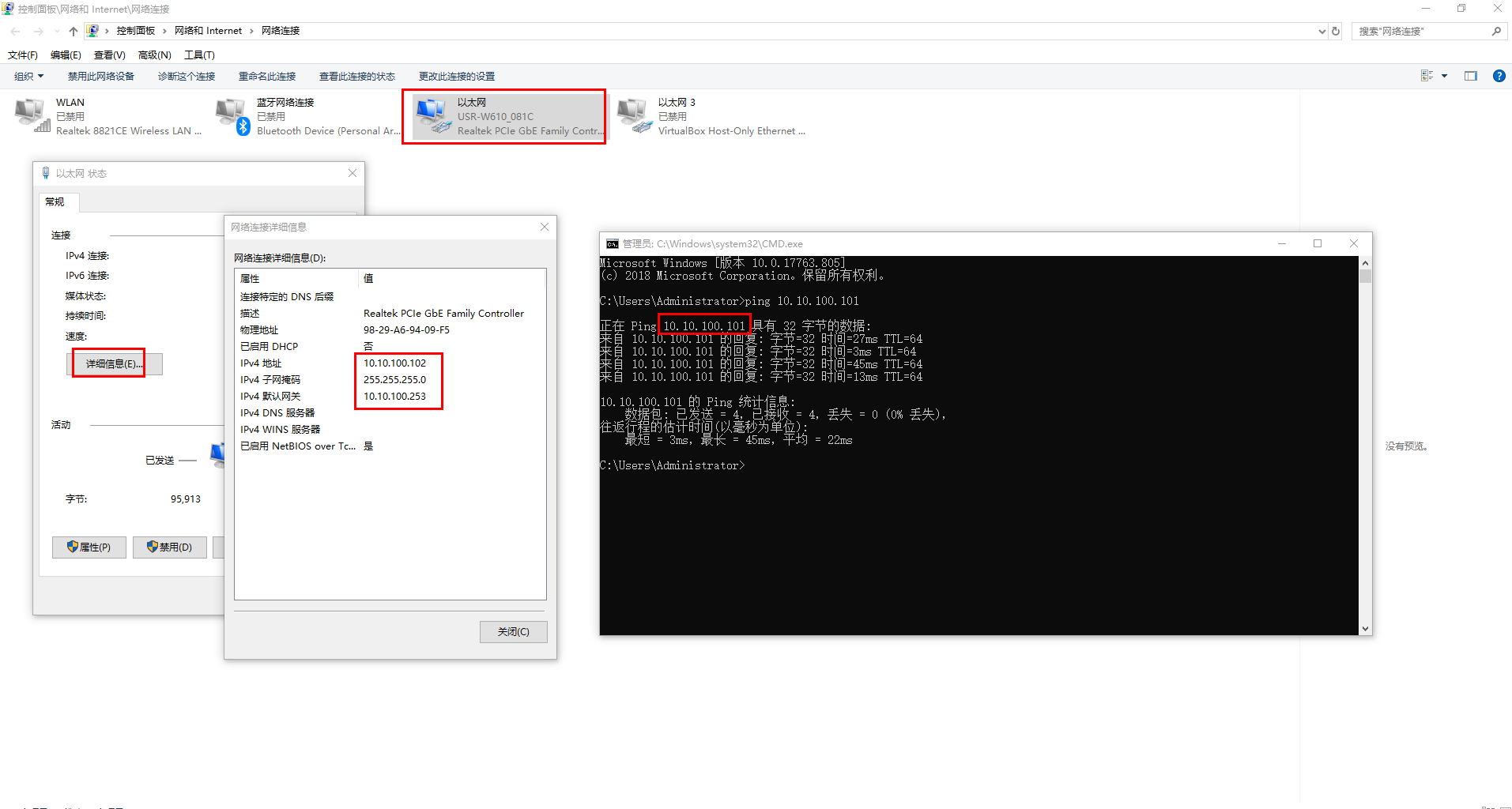

4、打開第2臺電腦的控制面板，將以太網卡設置靜態IP，IPv4設置10.10.100.102，子網掩碼255.255.255.0，默認網關10.10.100.253，點擊確定。

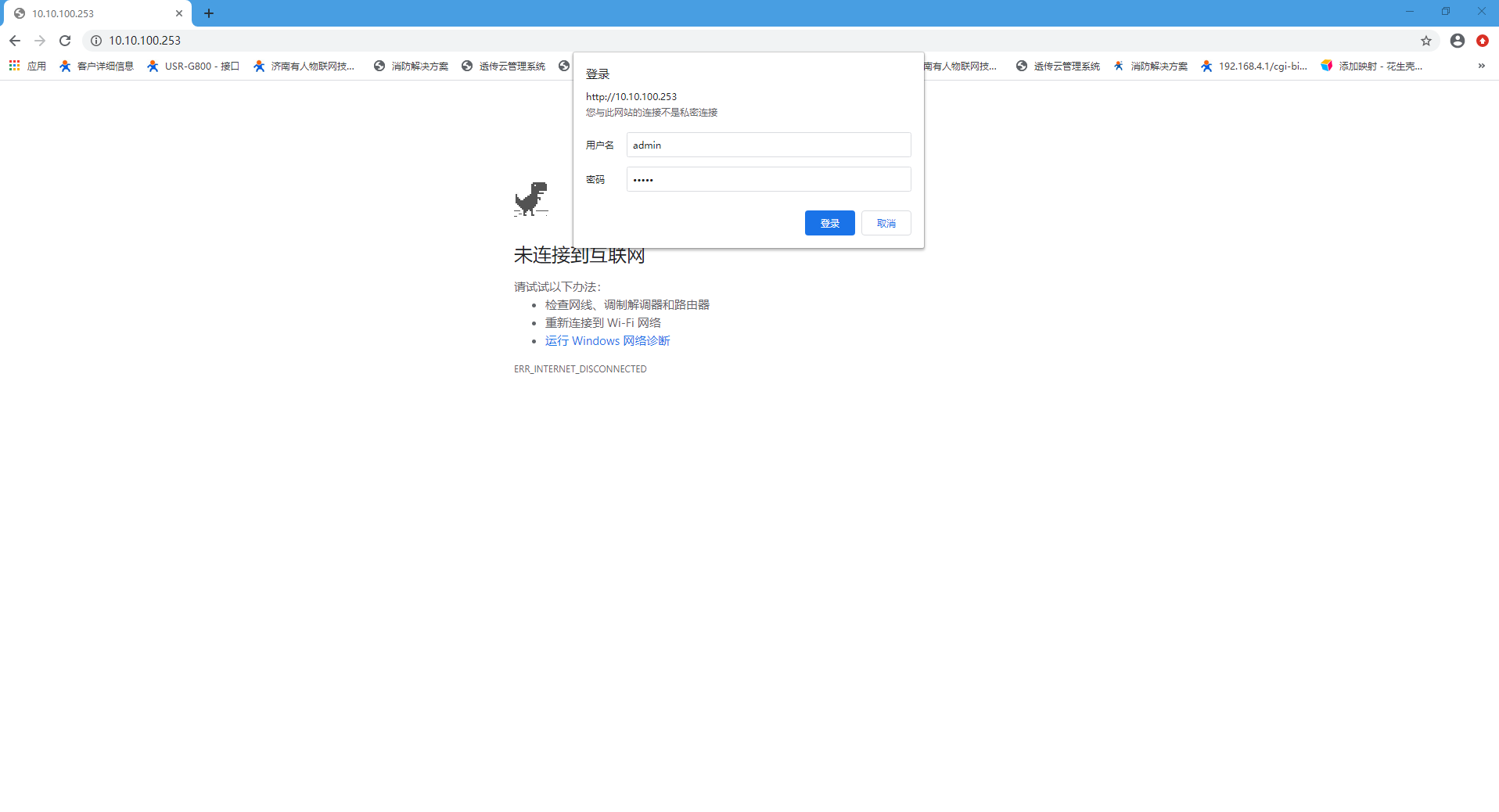

5、瀏覽器可以用10.10.100.253，登錄USR-W610的內置網頁。
五、2臺電腦PING網測試：

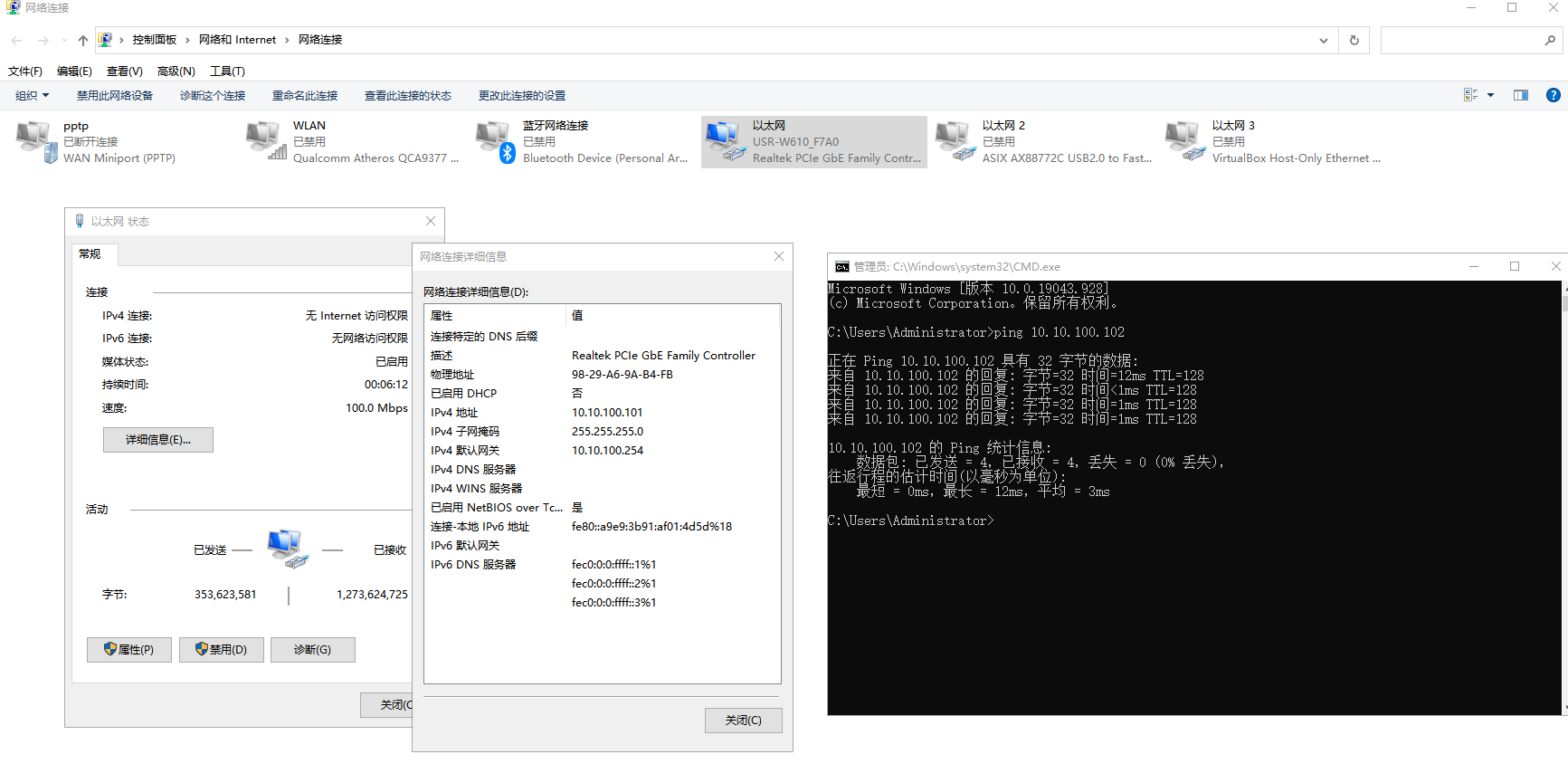

1、2臺電腦可以相互PING通對方的IP

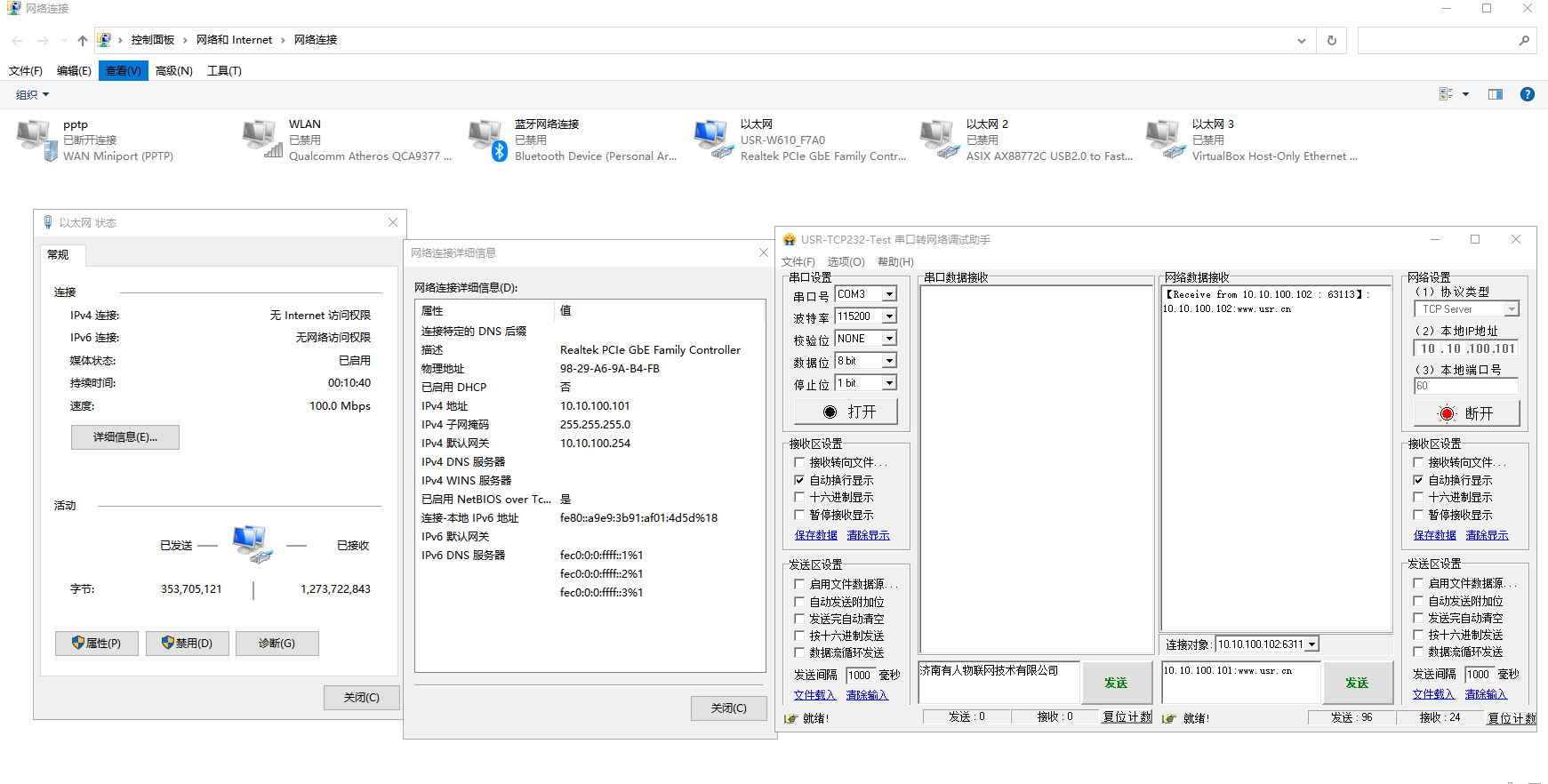

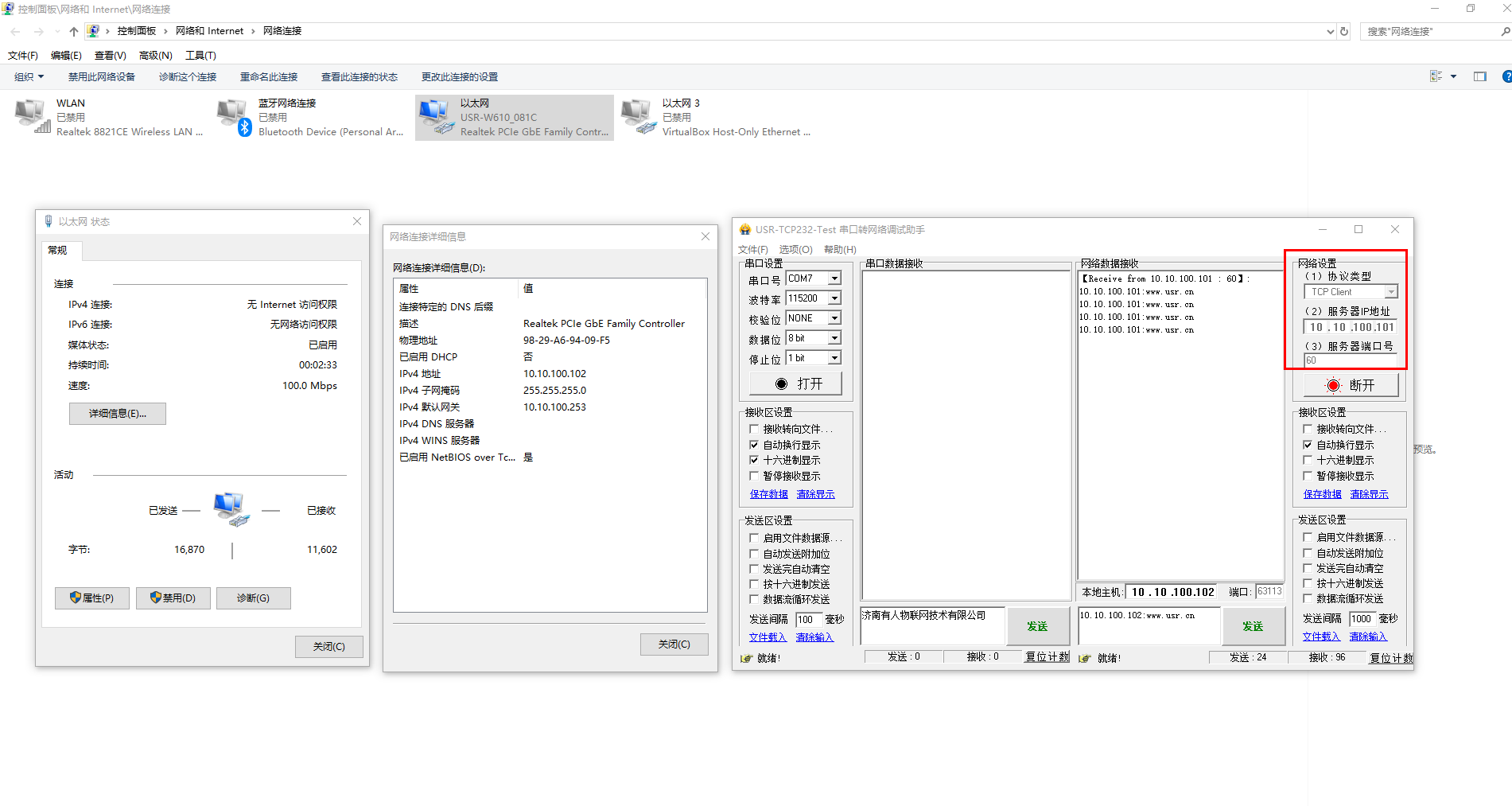

2、第一個電腦打開網絡調試助手做TCP server，第二臺電腦打開網絡調試助手做TCP client，可以建立TCP連接，可以相互發送數據。
編寫人：金志方 編寫日期：2024-06-20
審核人：金志方 審核日期：2024-06-20
訂正版本：V1.0 訂正內容：初稿
