USR-DR164 AP模式TCPC通信示例
一、資料下載
USR-DR164說明書：http://www.bbxnc.com/Download/1477.html
USR-DR164 AT指令集：http://www.bbxnc.com/Download/1478.html
USR-DR164 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/707.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR164 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。
3、串口號

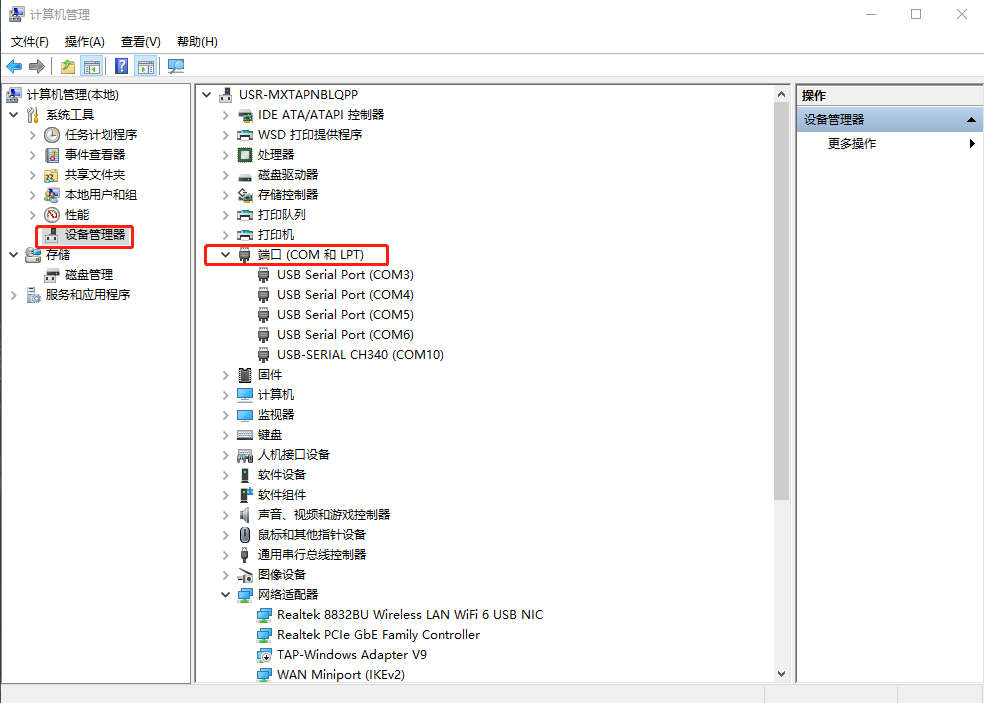

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。
三、USR-DR164參數設置
1、連接USR-DR164 WiFi

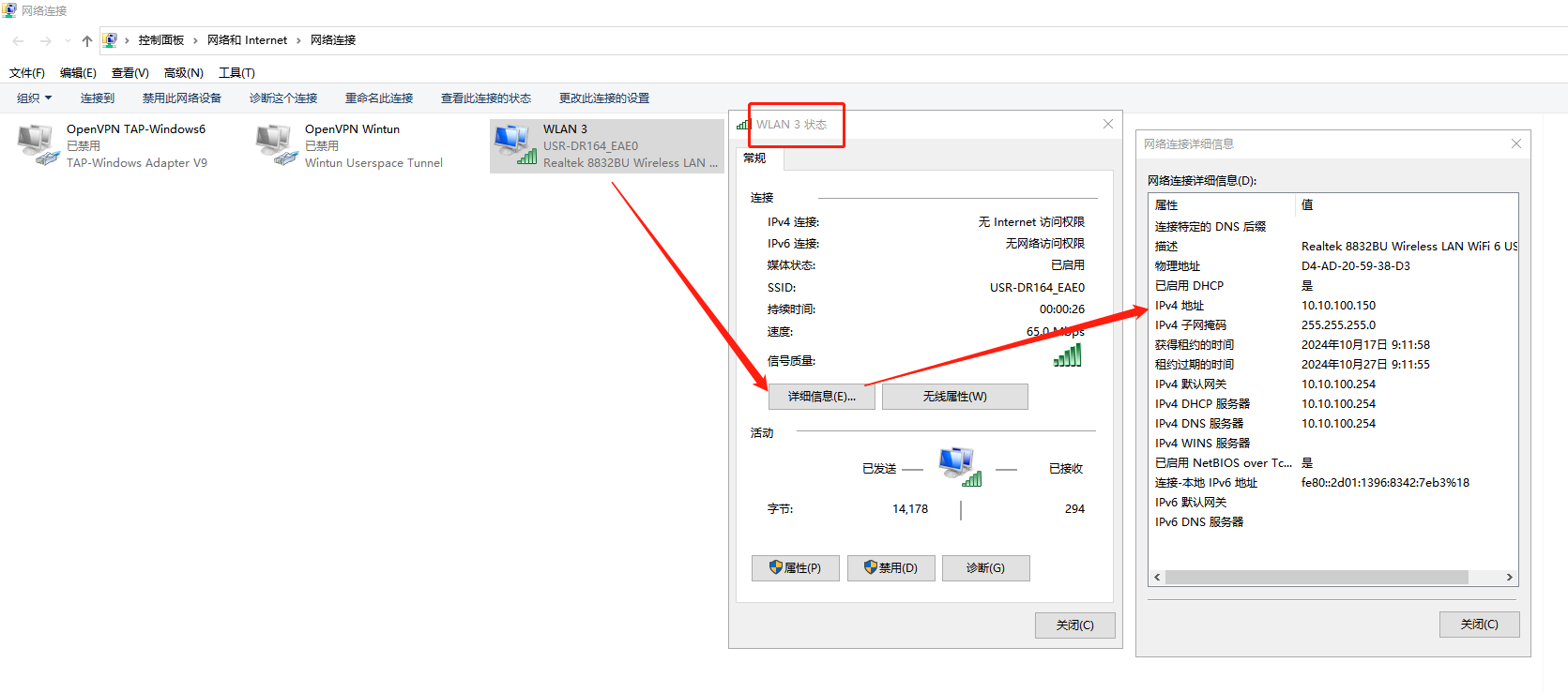

電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。連接之后，電腦打開控制面板，網絡和Internet，網絡連接，查看無線網卡狀態，IPv4地址是10.10.100.150

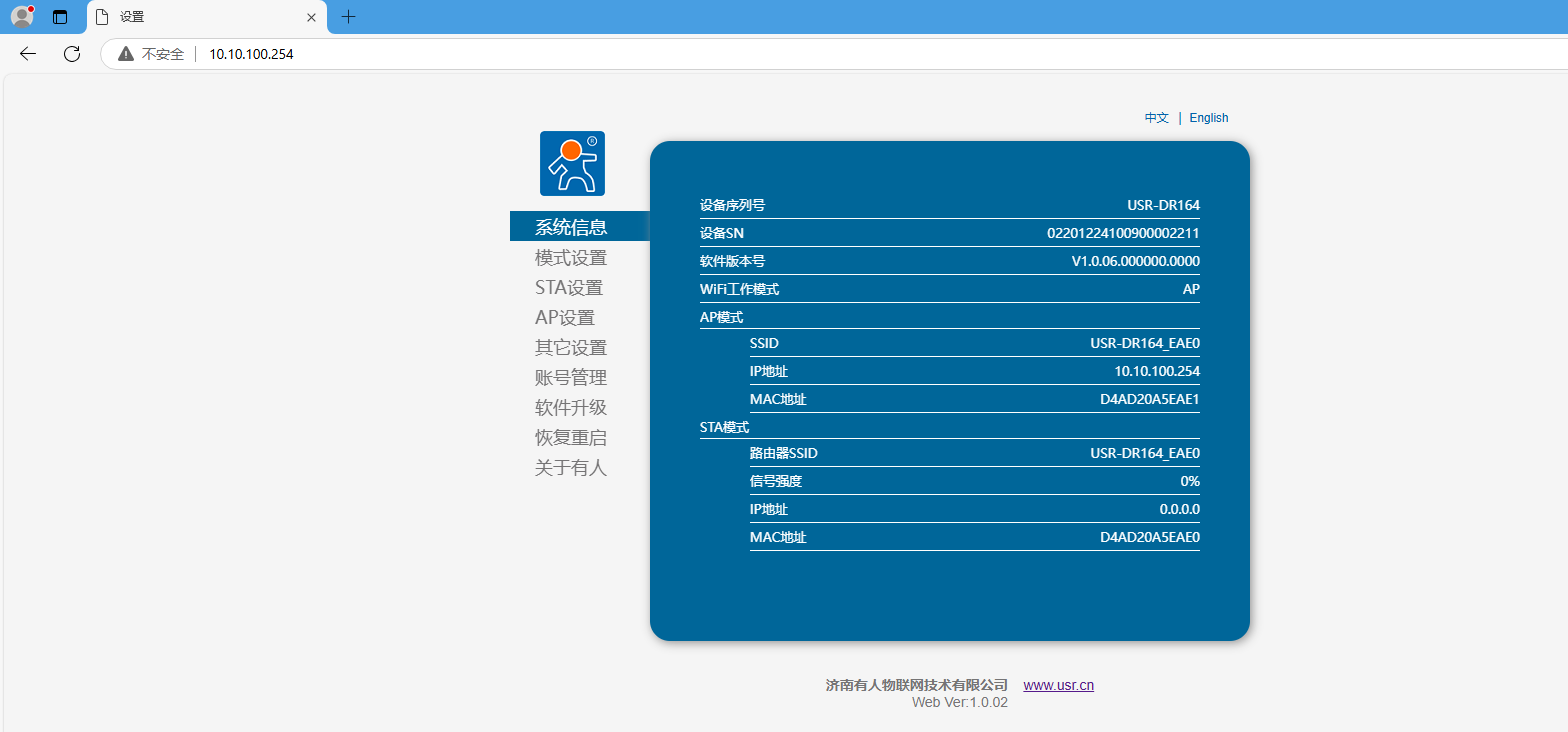

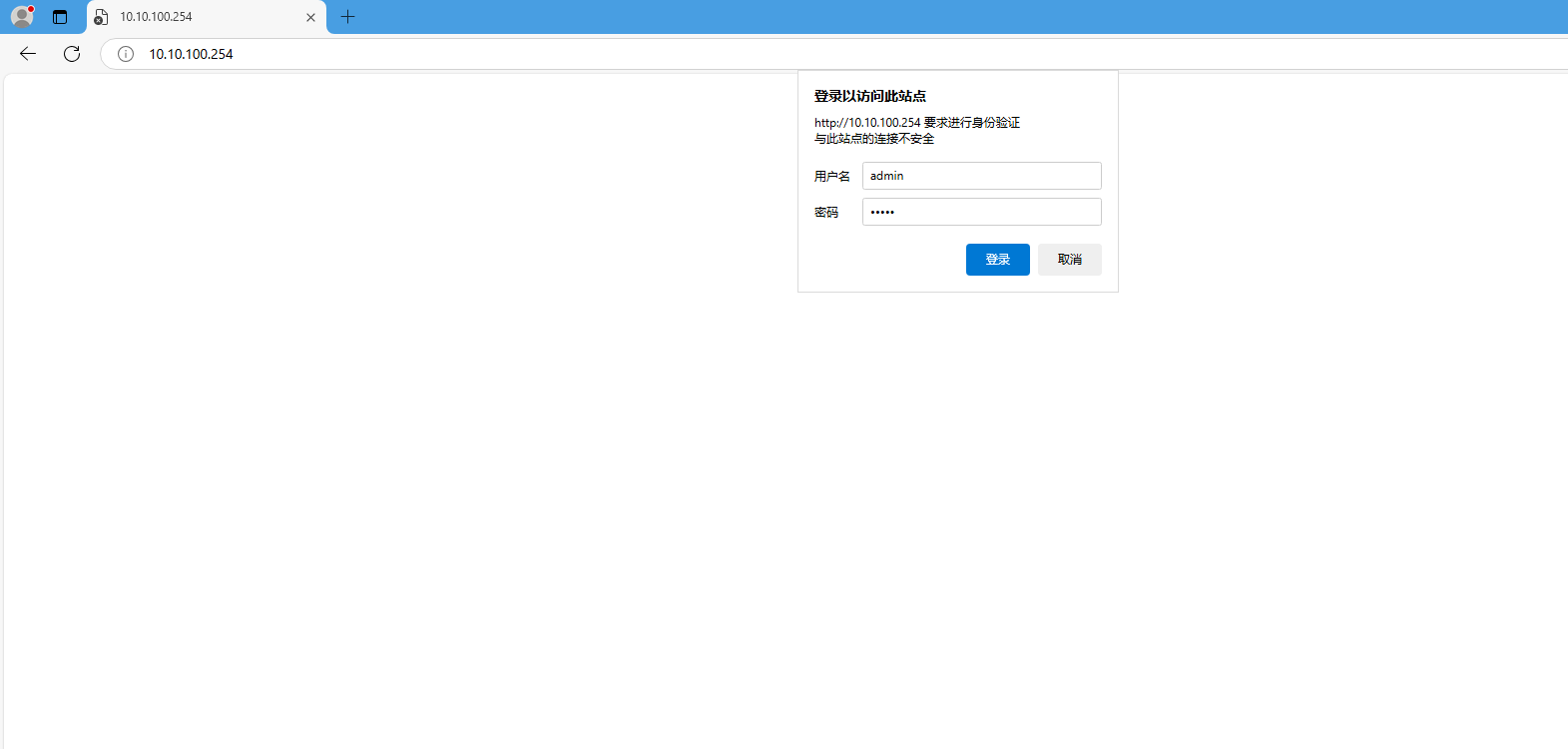

2、登陸內置網頁
瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

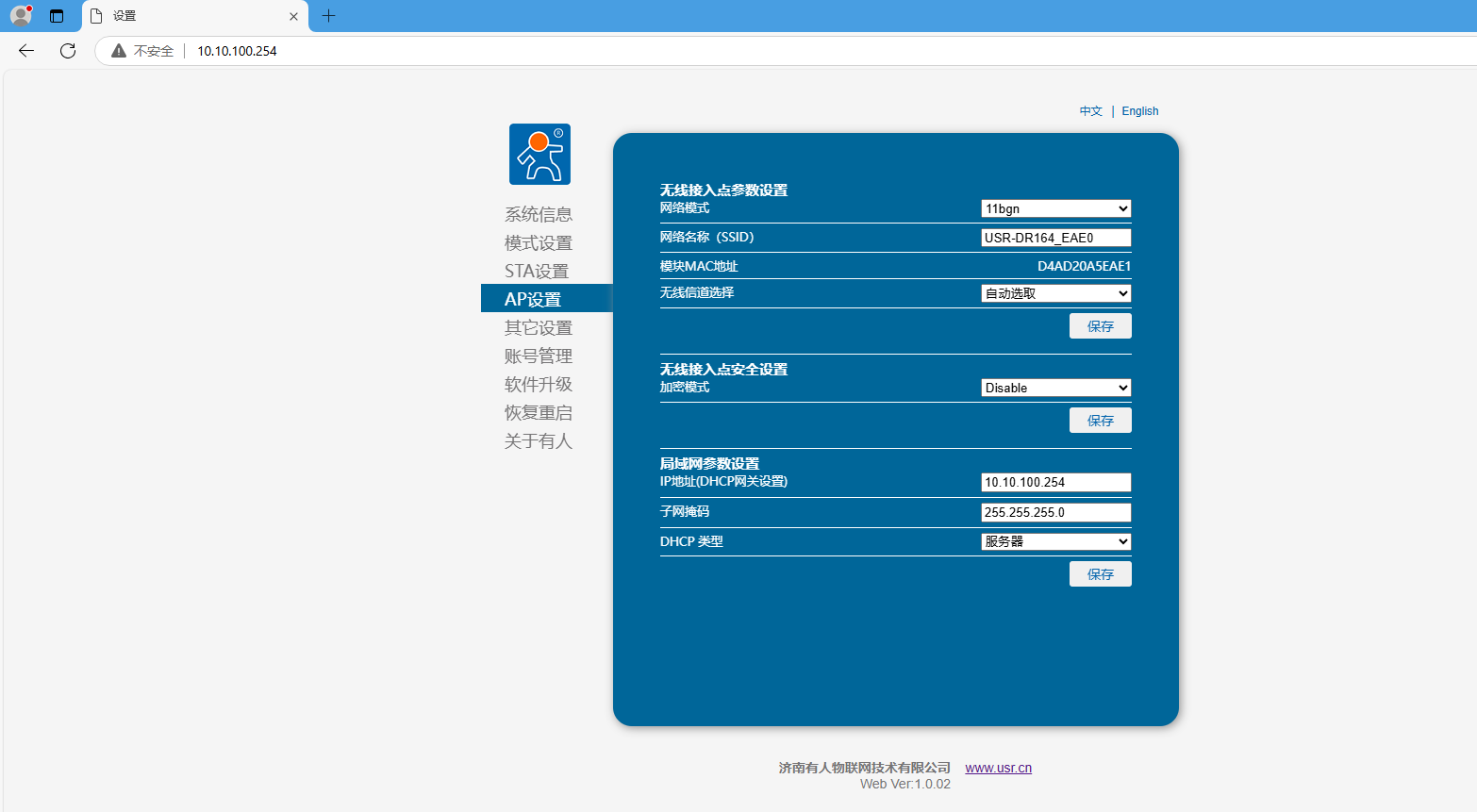

3、AP設置
網絡名稱：USR-DR164_EAE0
局域網參數設置，IP地址：10.10.100.254
備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

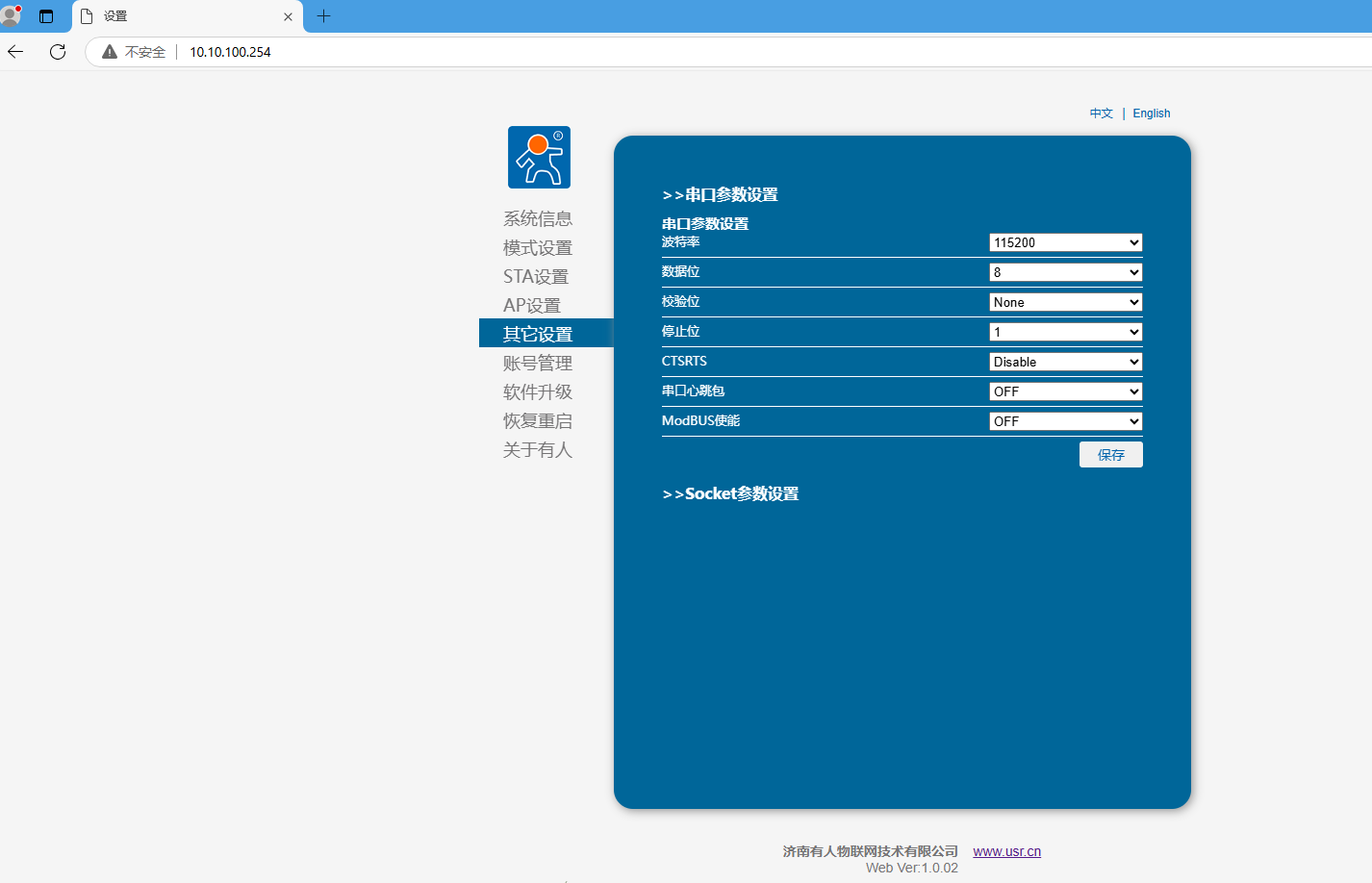

4、串口參數設置
波特率：115200 數據位：8 校驗位：NONE 停止位：1

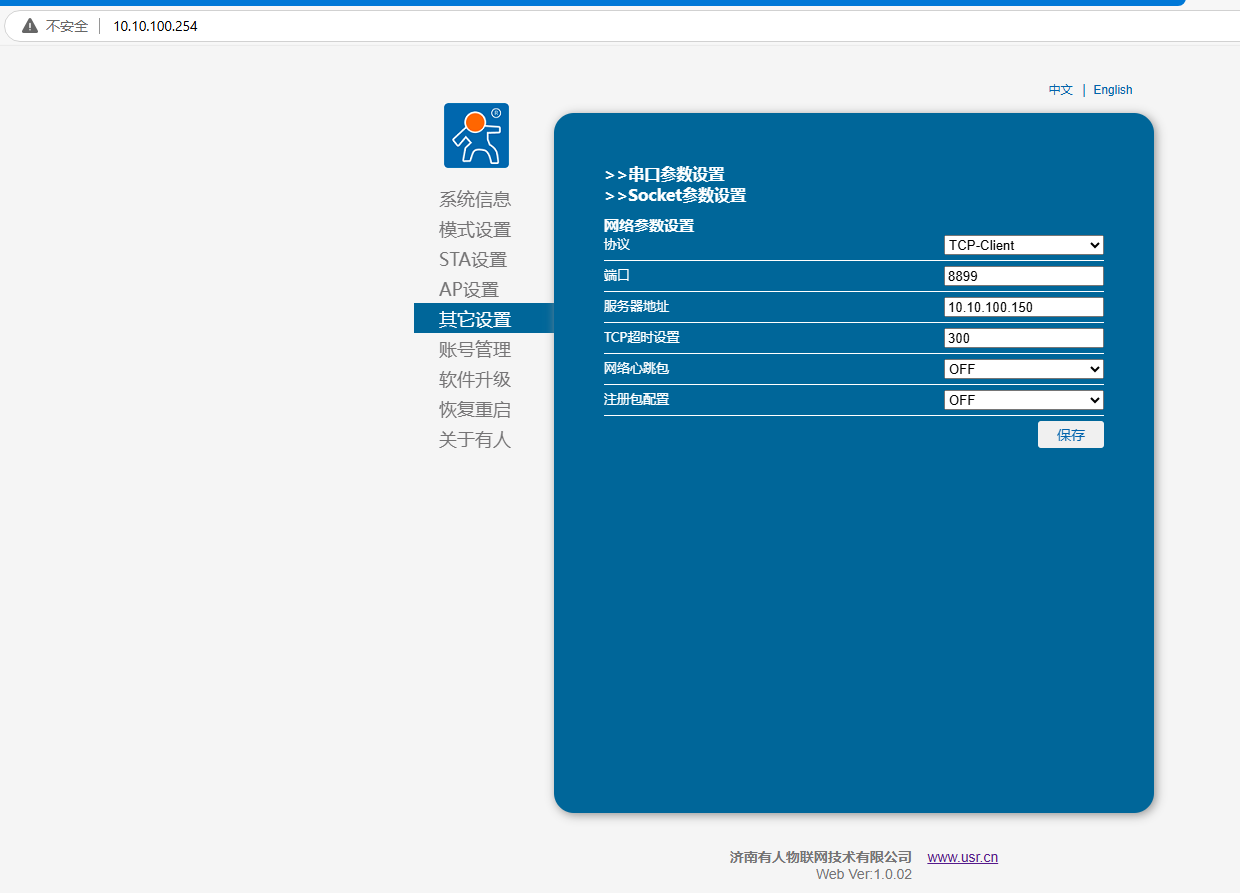

5、Socket參數設置
網絡參數設置
協議：TCP Client
端口：8899
服務器地址：10.10.100.150
點擊保存

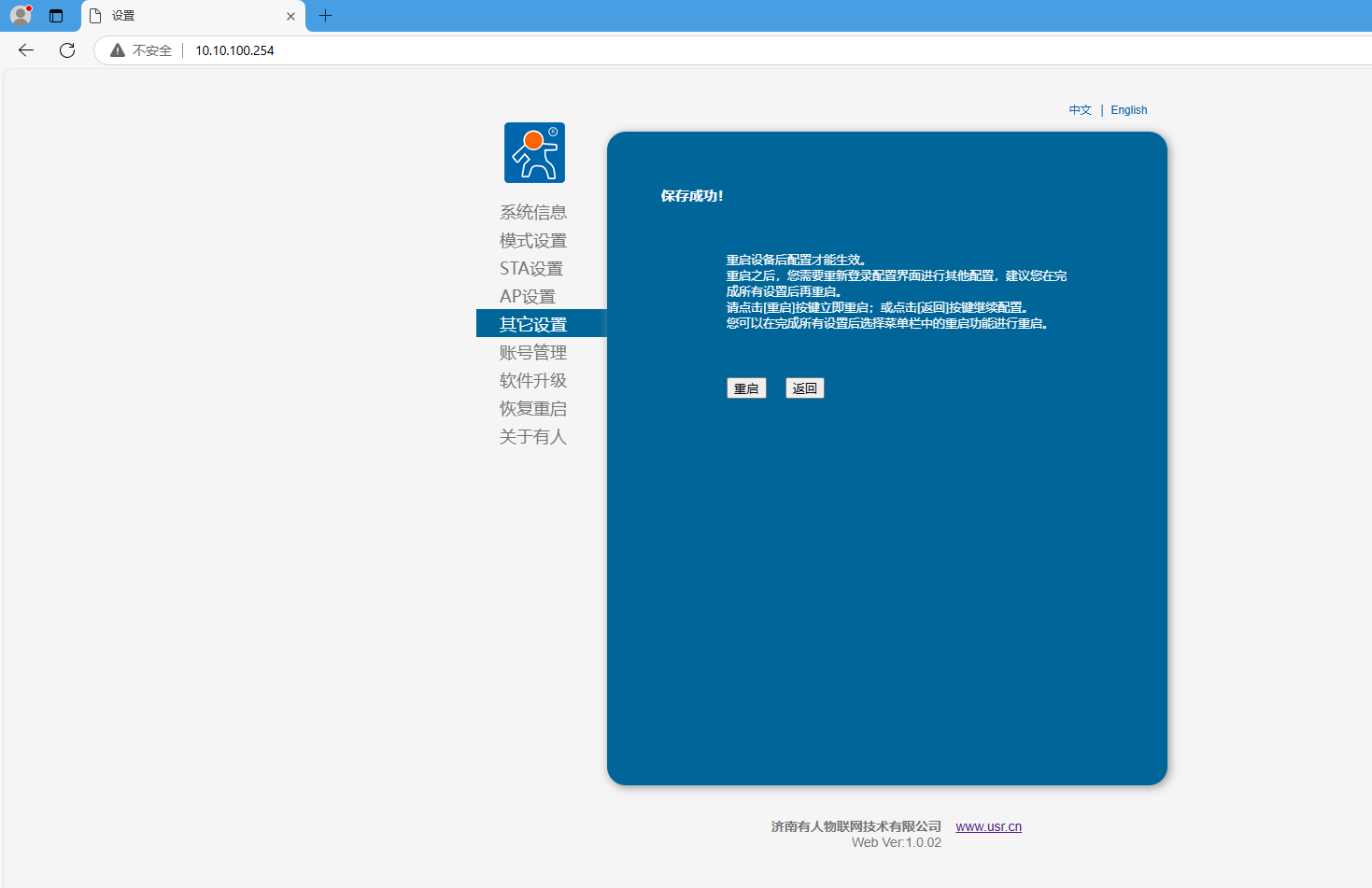

6、重啟
四、數據傳輸測試
1、打開串口助手
在電腦上用USR-TCP232-TEST軟件測試，打開對應的COM口，串口參數設置和USR-DR164一致。

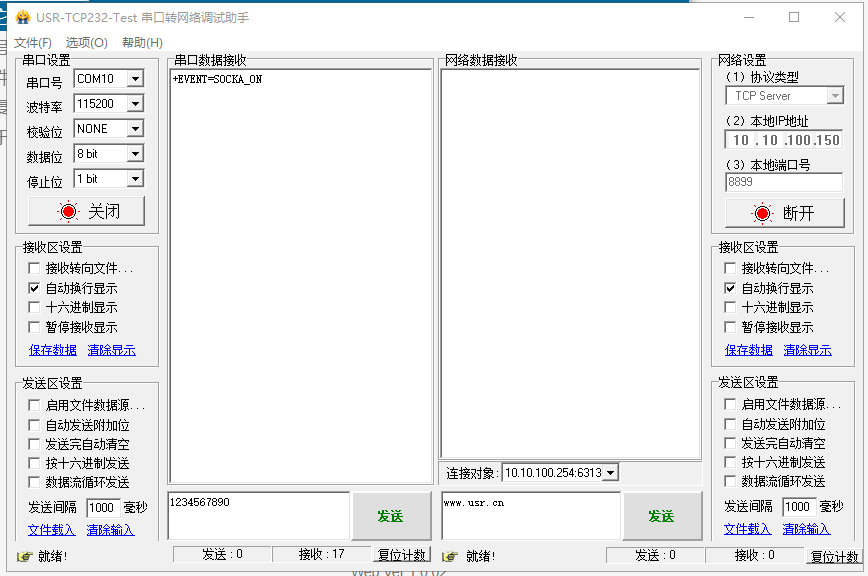

2、建立TCP連接
串口網絡助手，網絡設置協議類型TCP Server，服務器IP地址10.10.100.150，服務器端口8899，點擊監聽去建立TCP連接。

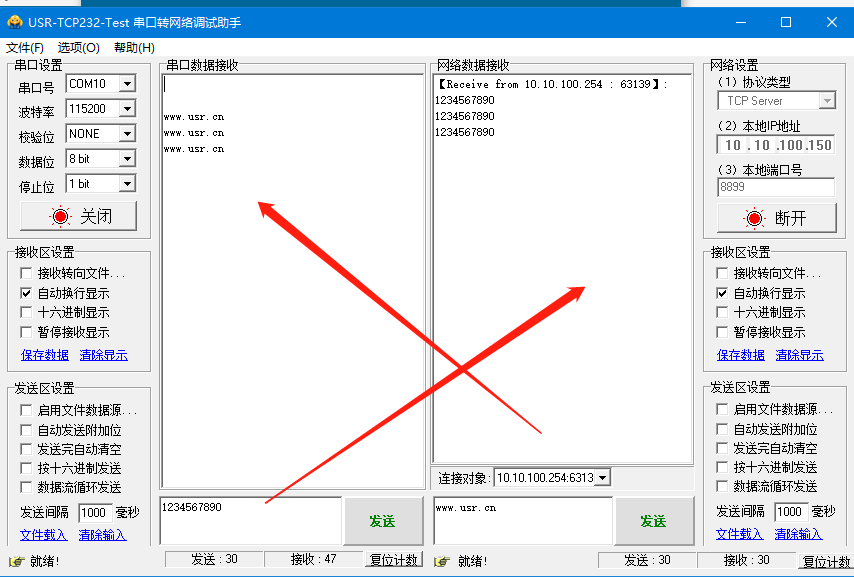

3、通信測試
串口發送數據1234567890，網絡接收1234567890。
網絡發送數據www.bbxnc.com，串口接收www.bbxnc.com。
編寫人：金志方 編寫日期：2024-10-18
審核人：金志方 審核日期：2024-10-18
訂正版本：V1.0 訂正內容：初稿
