分類
|
參數
|
數值
|
|
基本參數
|

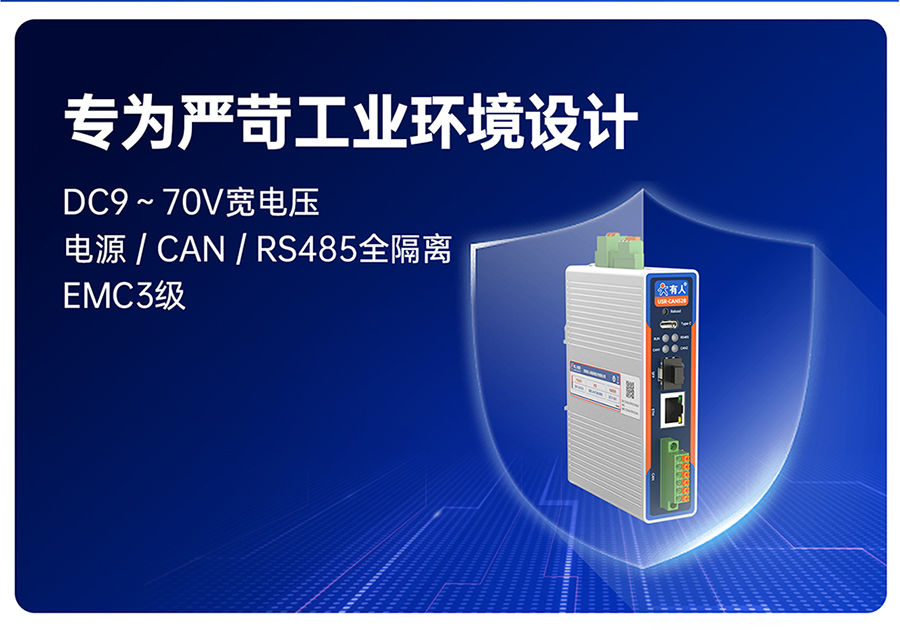

工作電壓
|
DC: 9～70 V，防反接
|
|

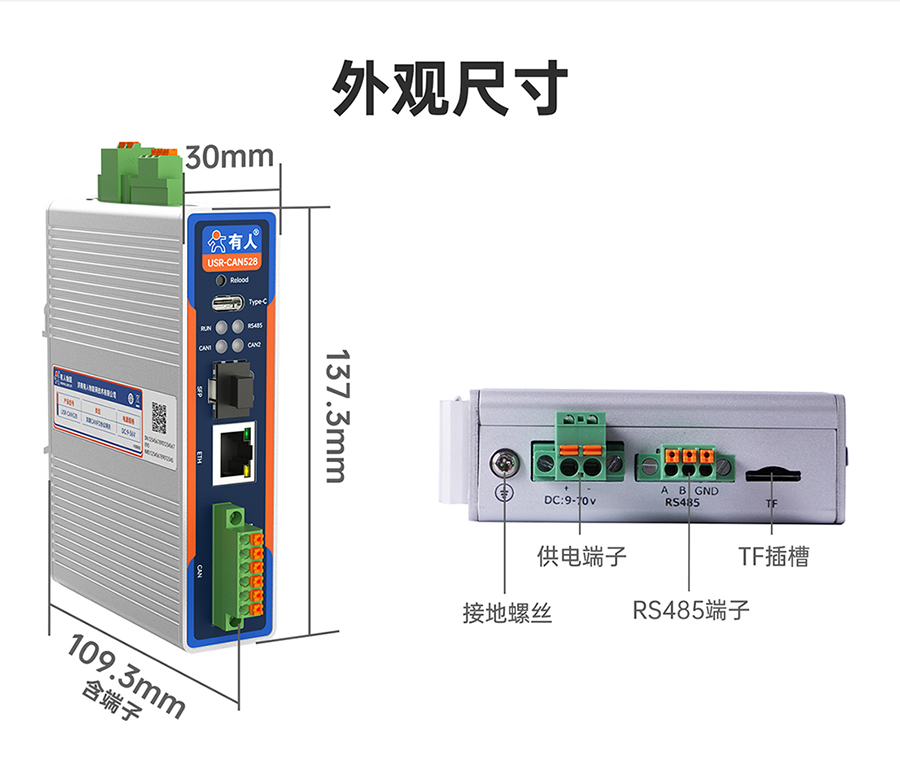

尺寸
|
137.3*109.3*30 mm（含端子、導軌）
|
|

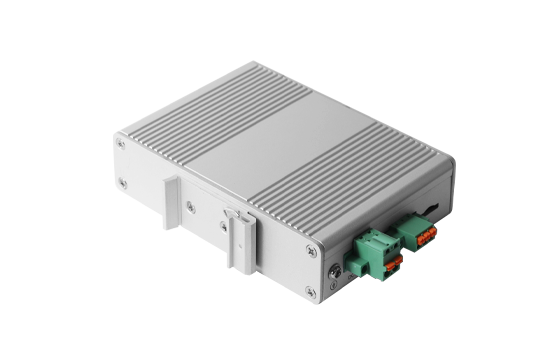

安裝方式
|
導軌式安裝
|
|
Reload按鍵
|
長按可恢復出廠設置
|
|
指示燈
|
RUN、RS485、CAN1、CAN2
|
|
接口參數
|
CAN口規格
|
2路CAN口，支持CANFD
|
|
CAN口波特率
|
仲裁域波特率：5K~1Mbps；數據域波特率100K~5Mbps
|
|
終端電阻
|
內置2個CAN總線120Ω終端電阻，軟件控制接入
|
|
網口規格
|
RJ45、100/1000Mbps、交叉直連自適應
|
|
光口規格
|
SFP光纖卡槽，100/1000Mbps
|
|
串口規格
|
支持一路RS485
|
|
工作環境
|
工作溫度
|
-40~85℃
|
|
儲存溫度
|
-40~105℃
|
|
工作濕度
|
5%～95% RH(無凝露)
|
|
存儲濕度
|
5%～95% RH(無凝露)
|
|
Modbus網關
|

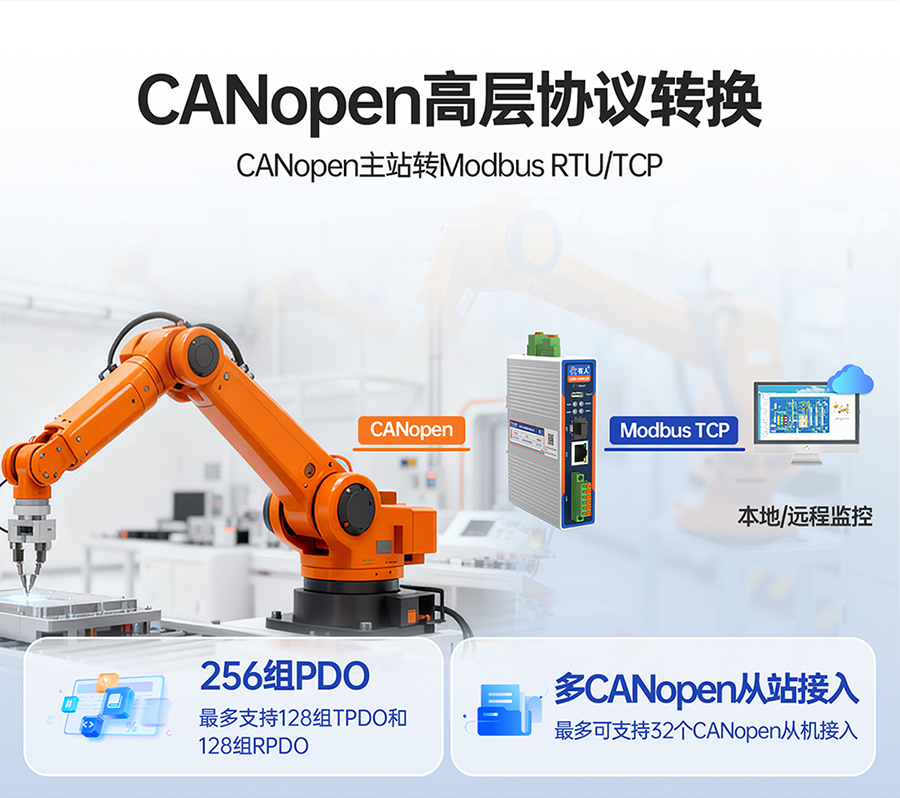

CANopen(主）轉Modbus RTU/TCP（主/從）

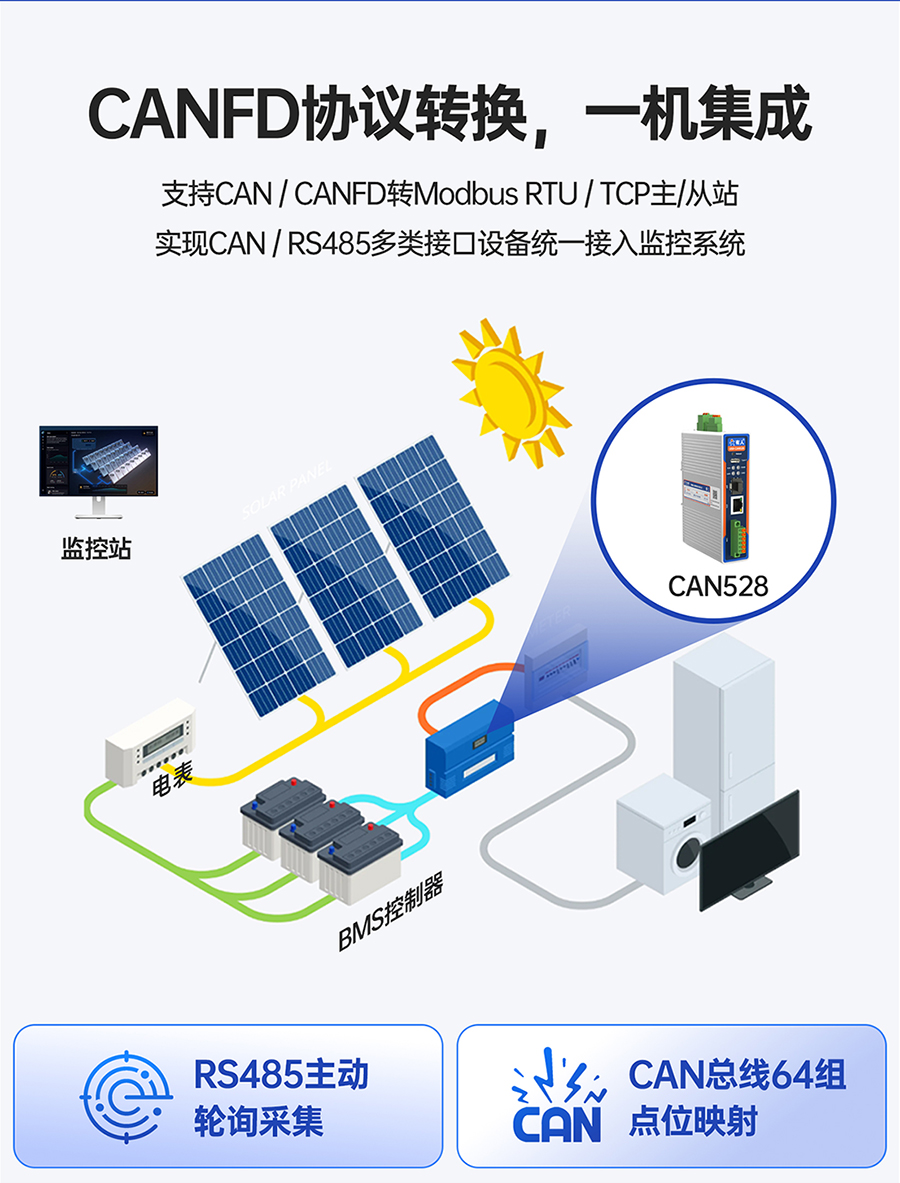

CAN/CANFD轉Modbus RTU/TCP（主/從）
|
|
報文數
|
CAN/CANFD轉Modbus：支持64組發送報文、64組接收報文
CANopen轉Modbus：支持128組SDO、TPDO、RPDO
|
|
數據轉換
|

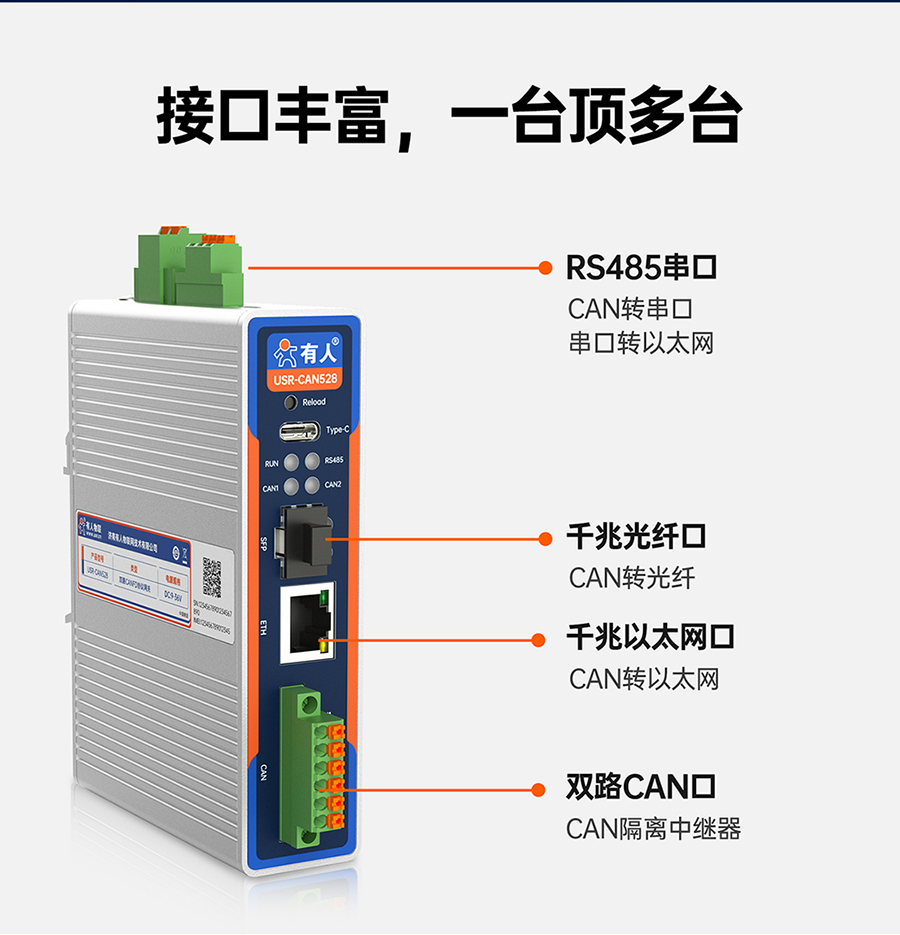

CAN轉以太網、CAN轉光纖、CAN轉RS485，以太網轉RS485、CAN中繼
|
|
網絡協議
|
TCP server、TCP client、UDP server、UDP client、MQTT
|
|
SSL/TLS加密
|
支持
|
|
雙路socket
|
支持
|
|
轉換模式
|
透明轉換、透明帶ID轉換、標準轉換、自定義幀頭幀尾轉換
|
|
數據過濾
|
支持白名單和黑名單過濾，可設置過濾擴展幀、標準幀、自定義幀ID（最多32組）
|
|
打包幀數時間
|
支持自定義打包幀數、自定義打包時間
|
|
工作模式
|
正常、回環、只聽
|
|
固件升級
|
支持網頁進行固件升級
|
|

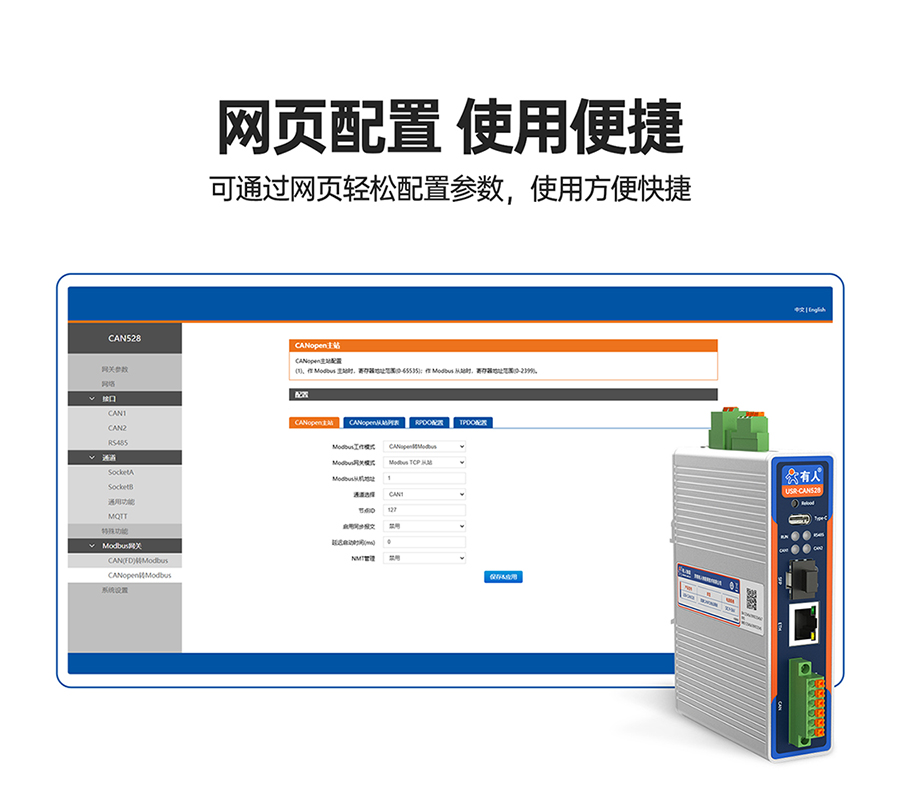

參數配置
|
AT指令、網頁軟件配置
|
|
其他功能
|
支持心跳包、注冊包
|
|
防護參數
|
隔離
|
電源、CAN口、網口、串口全隔離，CAN口達3000VDC
|
|
靜電防護
|
空氣放電8kV，接觸放電6kV
|
|
電快速脈沖群
|
電源回路2kV；網口、CAN口回路1kV
|
|
浪涌干擾度測試
|
電源回路差模1kV、共模2kV；CAN口回路共模2kV;網口回路1kV
|
