一、資料下載
說明書：http://www.bbxnc.com/Download/1336.html
設置軟件：http://www.bbxnc.com/Download/383.html
調試助手：http://www.bbxnc.com/Download/27.html

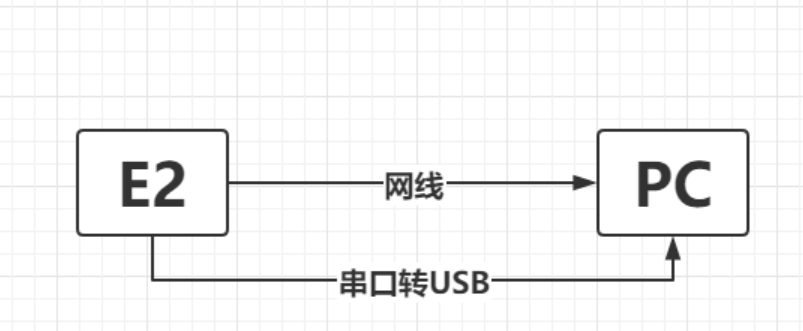

二、硬件連接

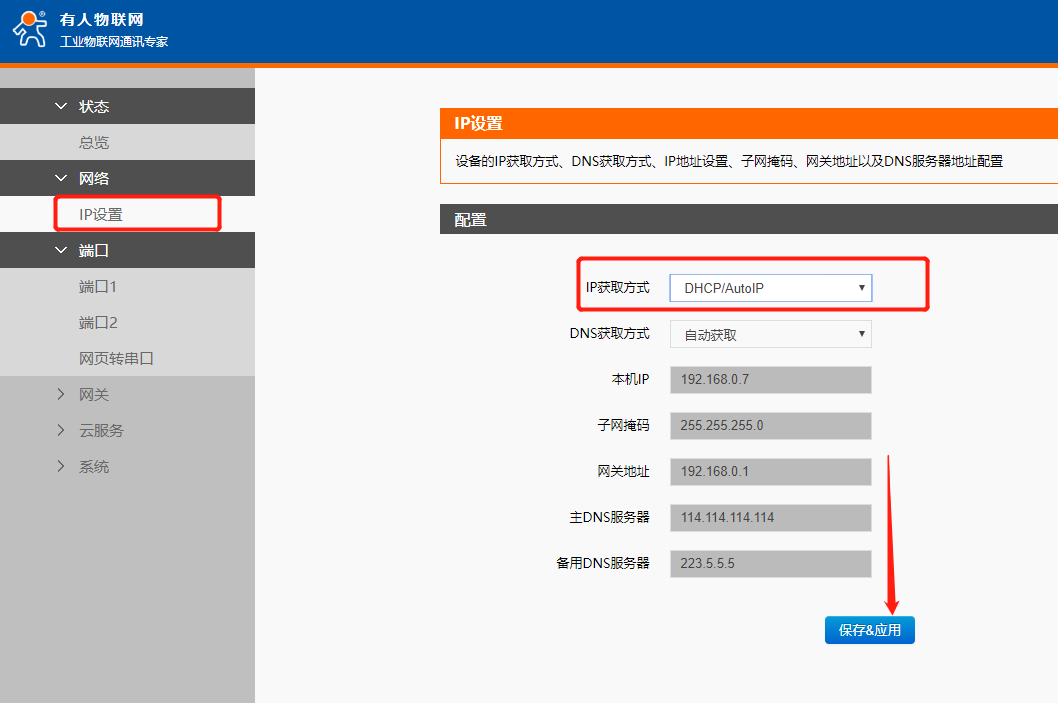

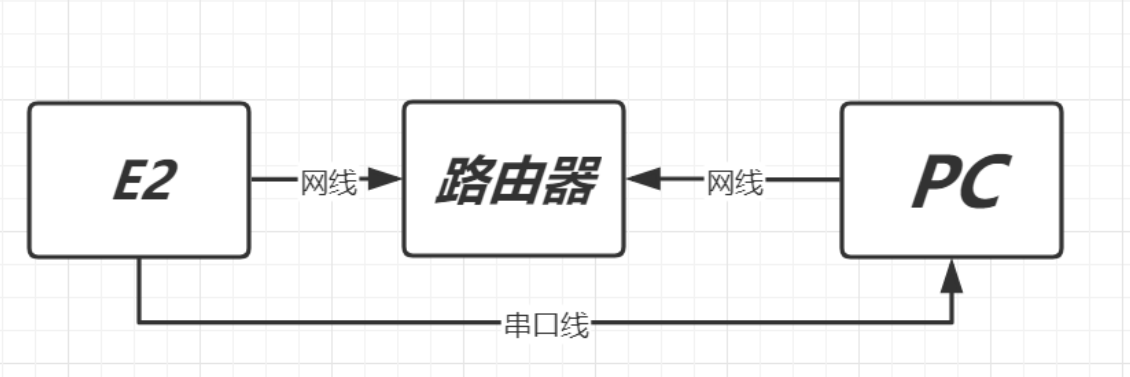

1.DHCP/動態獲取IP：

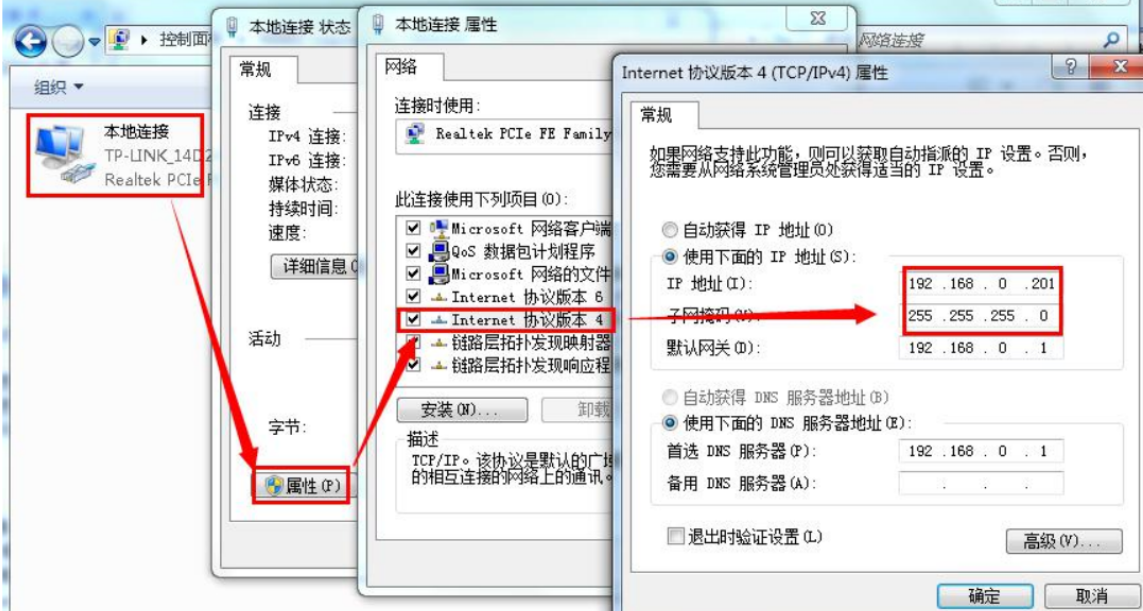

2、電腦設置跟E2同網段靜態IP：
必須設置電腦的 IP 為一個靜態的與串口轉以太網模塊E2 的 IP 在同一個網段的 IP，比如：192.168.0.201。
三、測試步驟

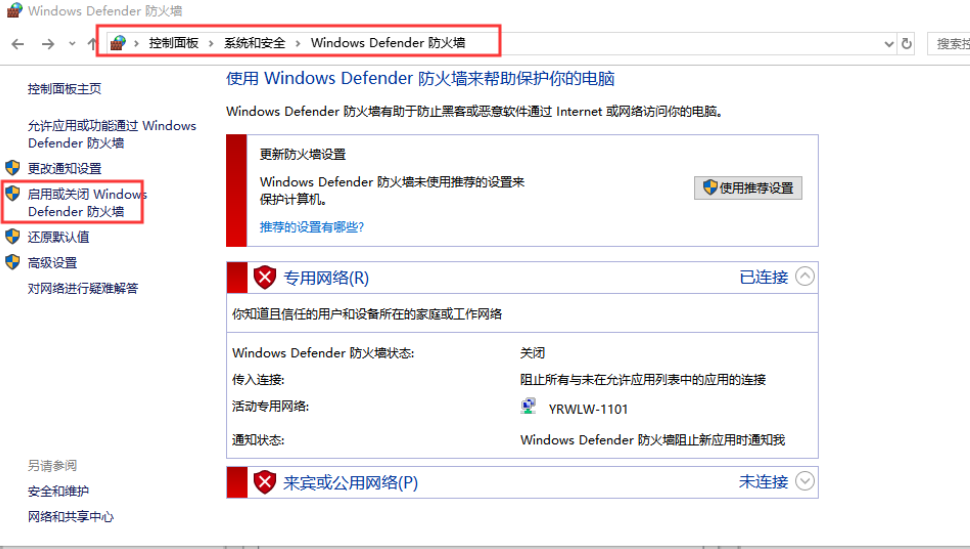

1、按路徑：控制面板---網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

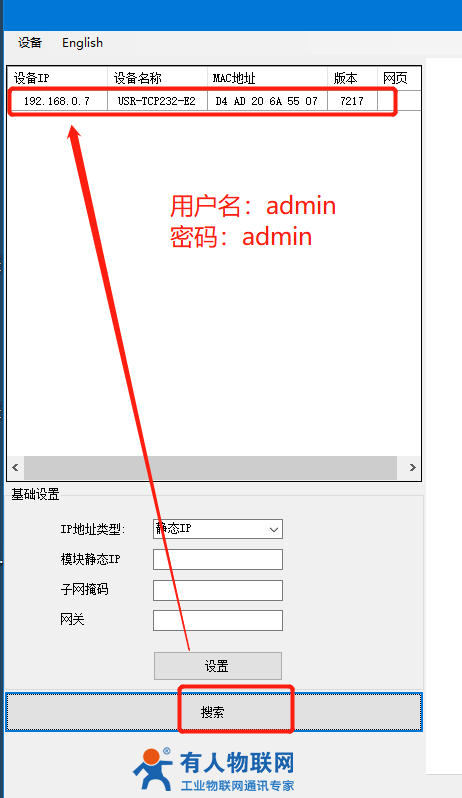

2.打開E2的設置軟件H7軟件

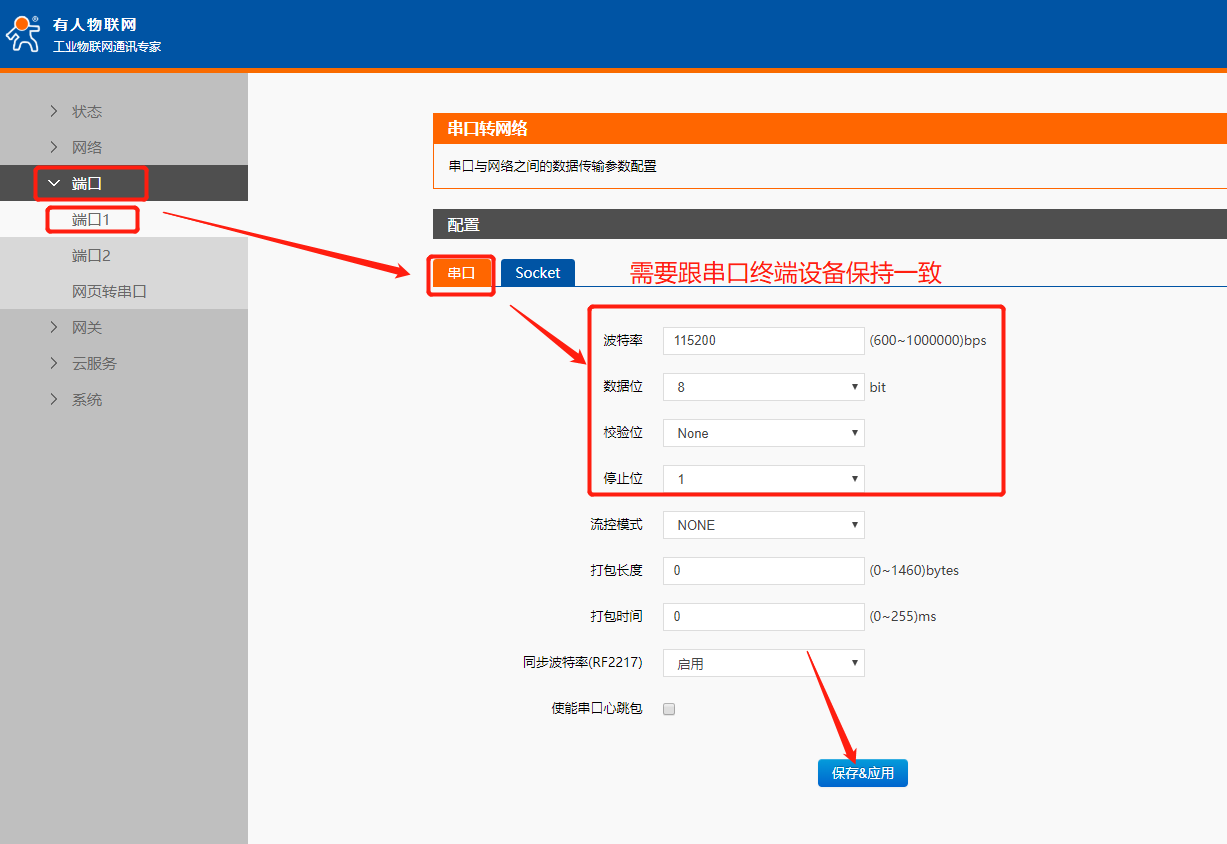

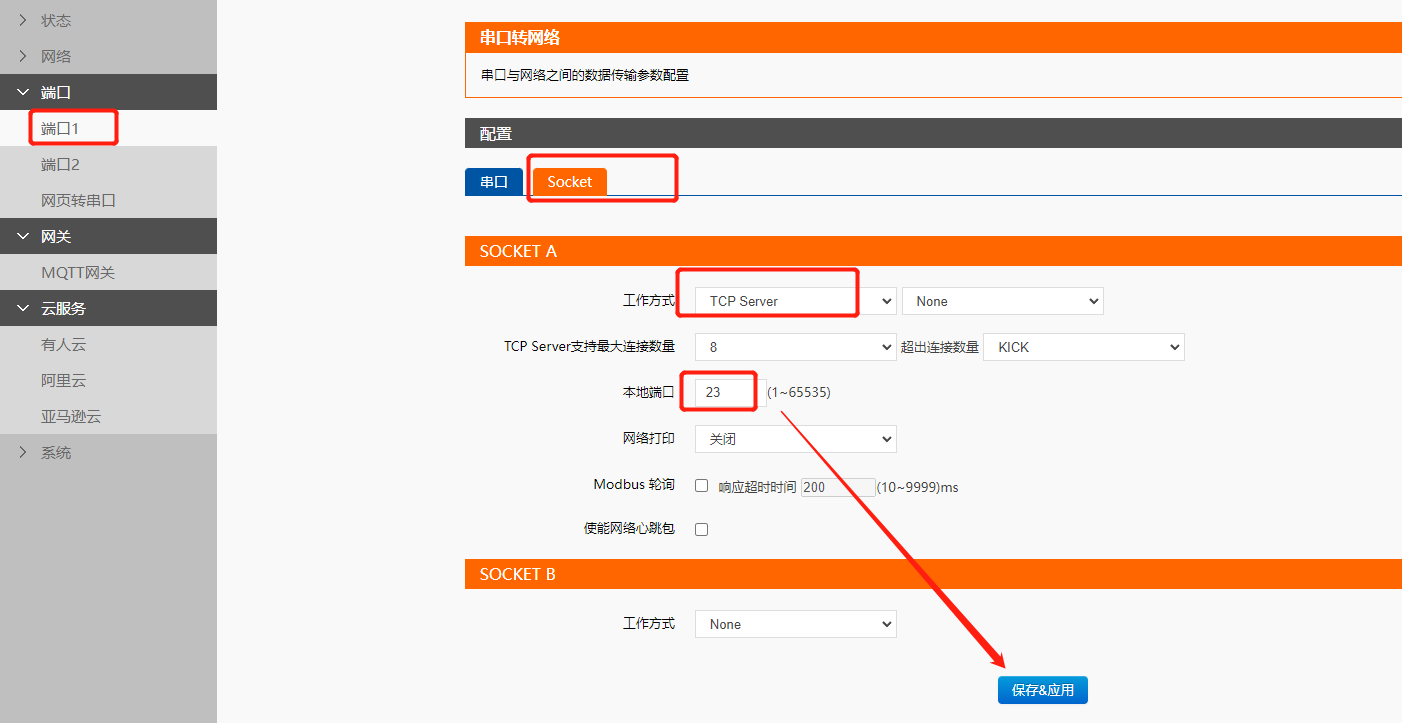

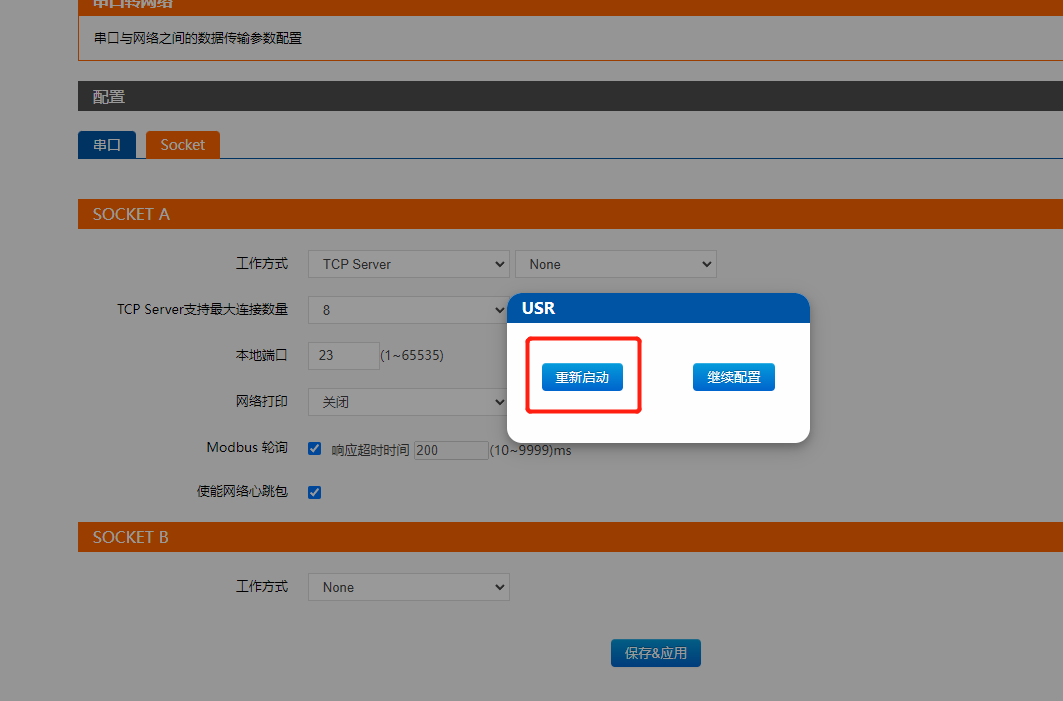

點擊“搜索設備”當搜索列表中出現E2的設備后，單擊搜索到的設備，查看其配置信息，設置模塊的ip，串口參數跟終端保持一致，Socket工作方式選擇Tcp server，本地端口23，點擊端口設置保存參數。

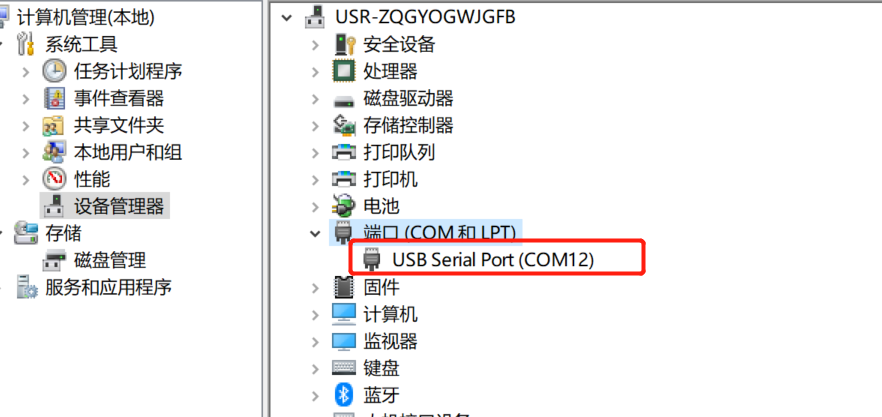

3、E2的串口接串口轉usb到電腦，在設備管理器中查看端口信息，確定USR-TCP232-EVB評估板串口使用的串口號，如下圖所示電腦端口號為COM12。
四、數據測試

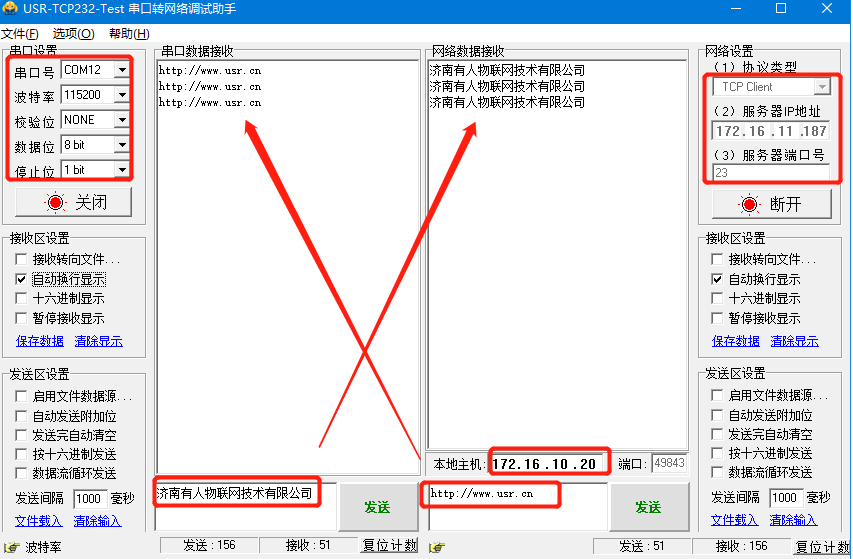

電腦打開串口調試助手，選擇好對應的串口參數。
網絡調試助手選擇Tcp client，服務器ip填E2的ip，服務器端口填E2的本地端口。
互相發數據測試互通。
五、常見問題解決辦法
附件1
E2模塊直連電腦使用H7軟件找不到怎么辦？
答：
1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試
2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓
3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；
4、檢查電腦設置的IP是否和E2設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING E2的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。
附件2
E2和網絡端調試助手無法建立TCP鏈接怎么辦？
答：
1、E2做TCP server 電腦關閉防火墻，禁用其他網卡
2、E2做TCP server，設置本地端口1-65535，電腦軟件設置TCP client遠程服務器地址填寫E2設備本機IP地址，遠程端口號填寫E2設備本地端口號
附件3
串口端網絡端互發數據不通怎么辦？
答：
1、檢查串口線是否正常，要TX接RX,RX接TX，G接G
2、串口調試助手串口參數和E2模塊串口參數設置一致
撰寫人：史瑋
