USR-DR512串口配置連接有人云（V6版本)和虛擬串口（V5.0.1版本）一對一通訊示例
備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人云，需要USR-DR512聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR512 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR512 產品 1臺
交流AC 220V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。
3、查看端口號

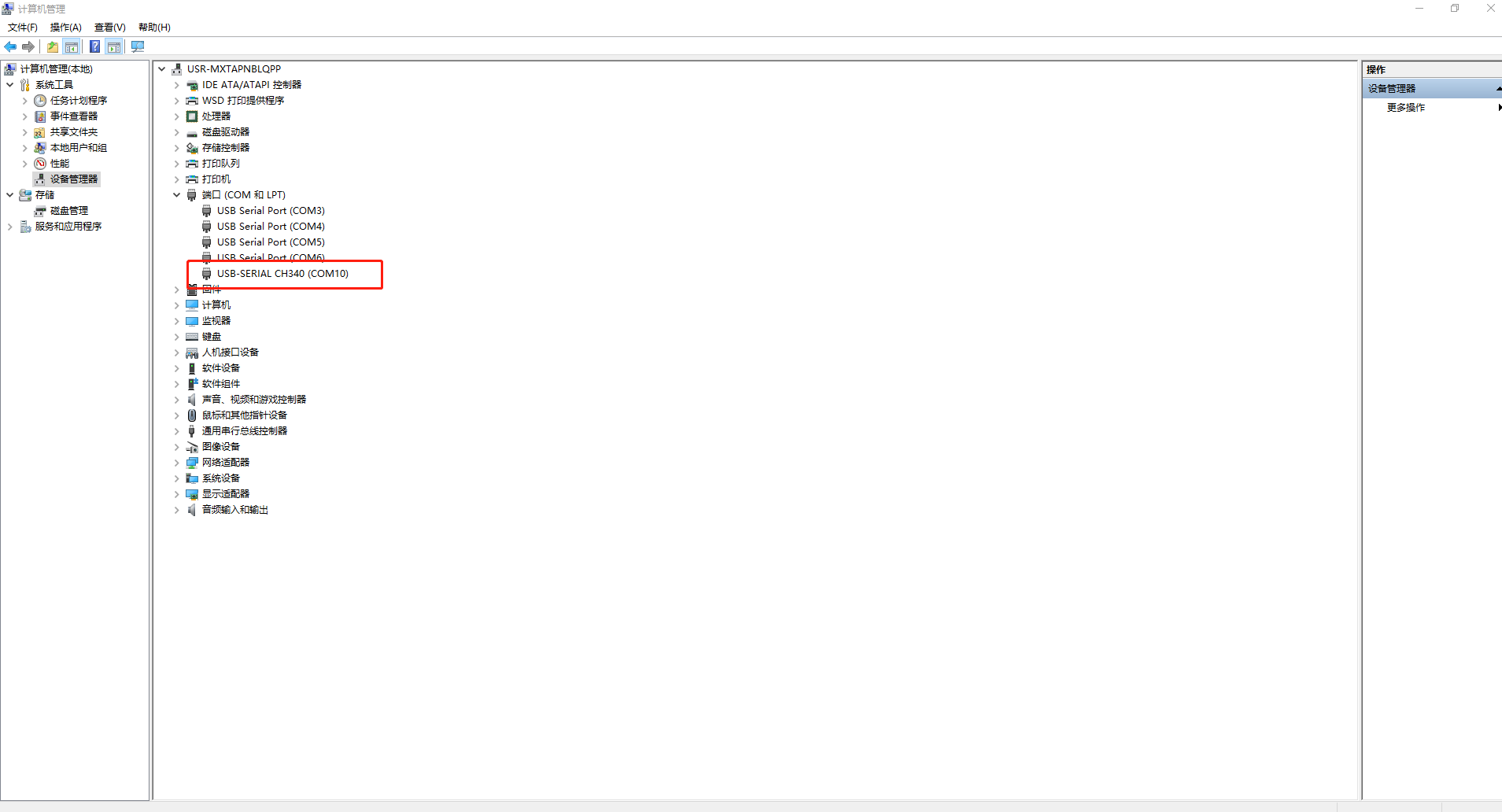

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。
三、有人云參數設置
1、登錄有人云賬號

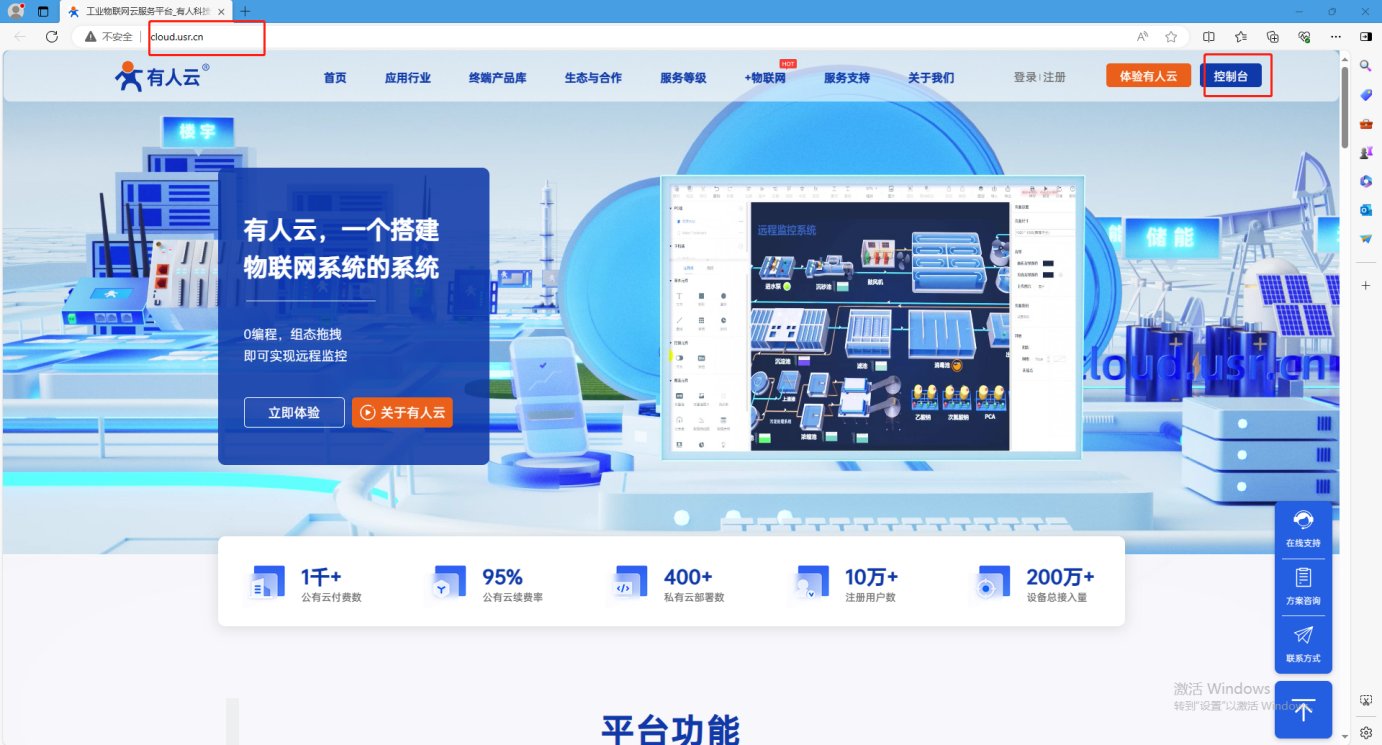

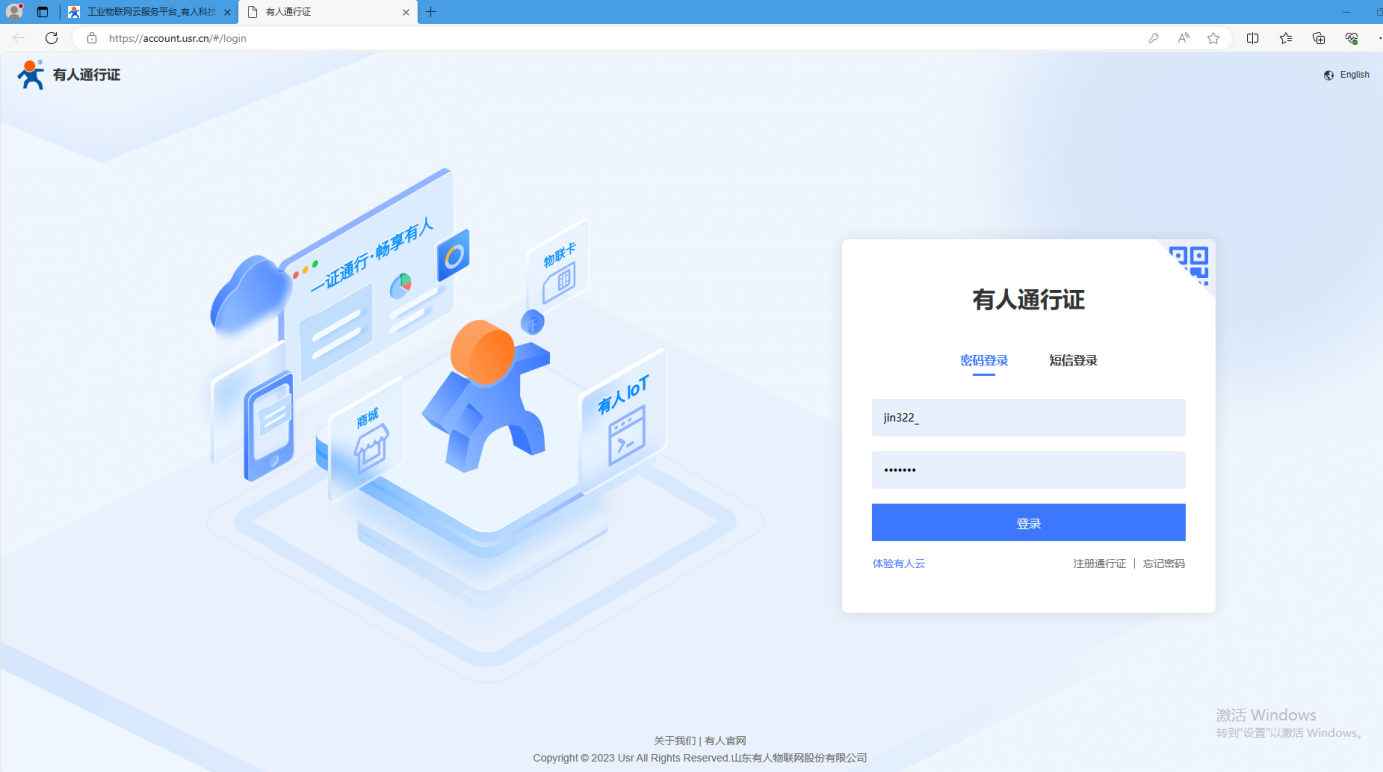

www.bbxnc.com 點擊有人云跳轉到登錄頁面。
2、添加USR-DR512設備

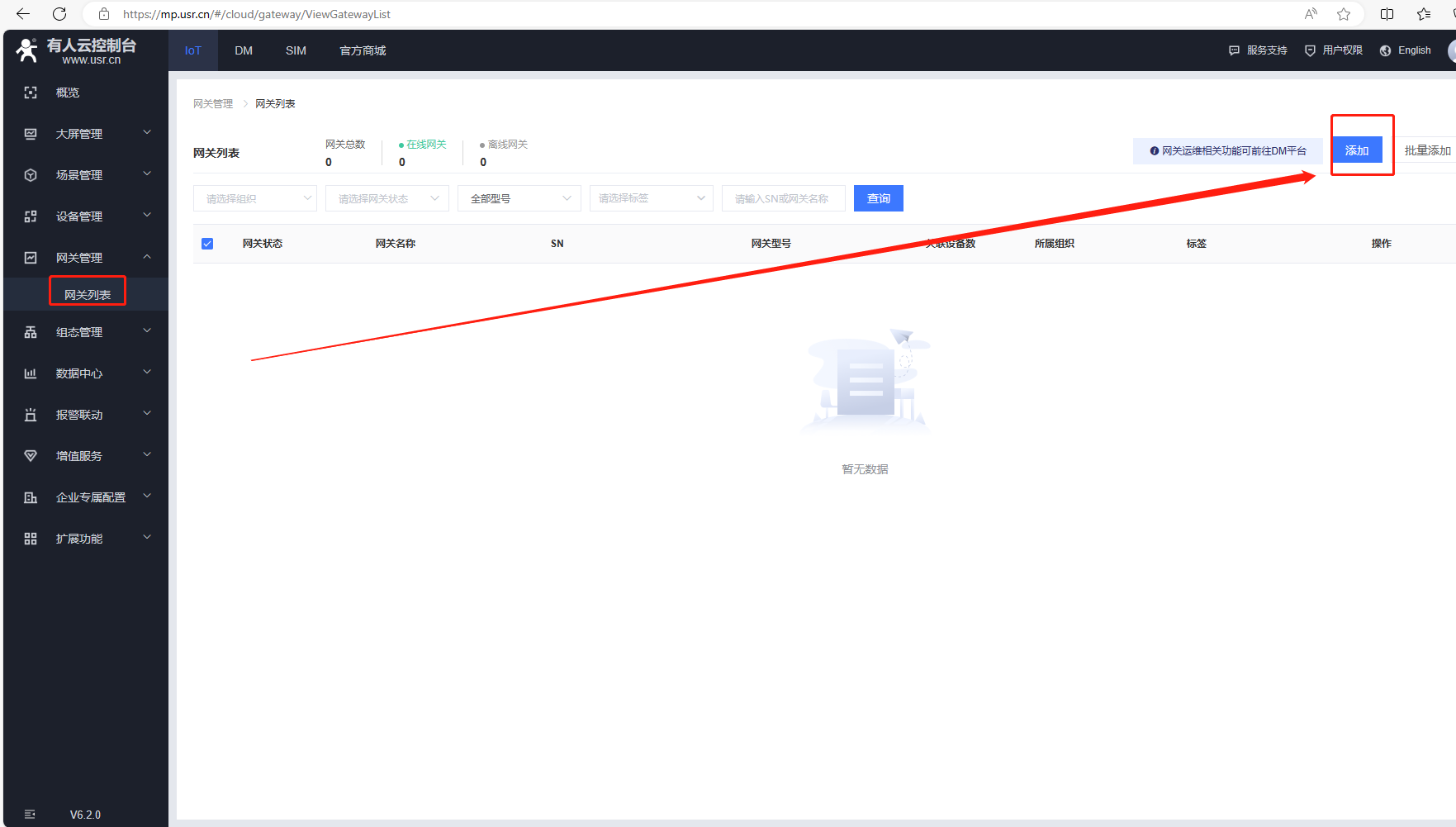

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

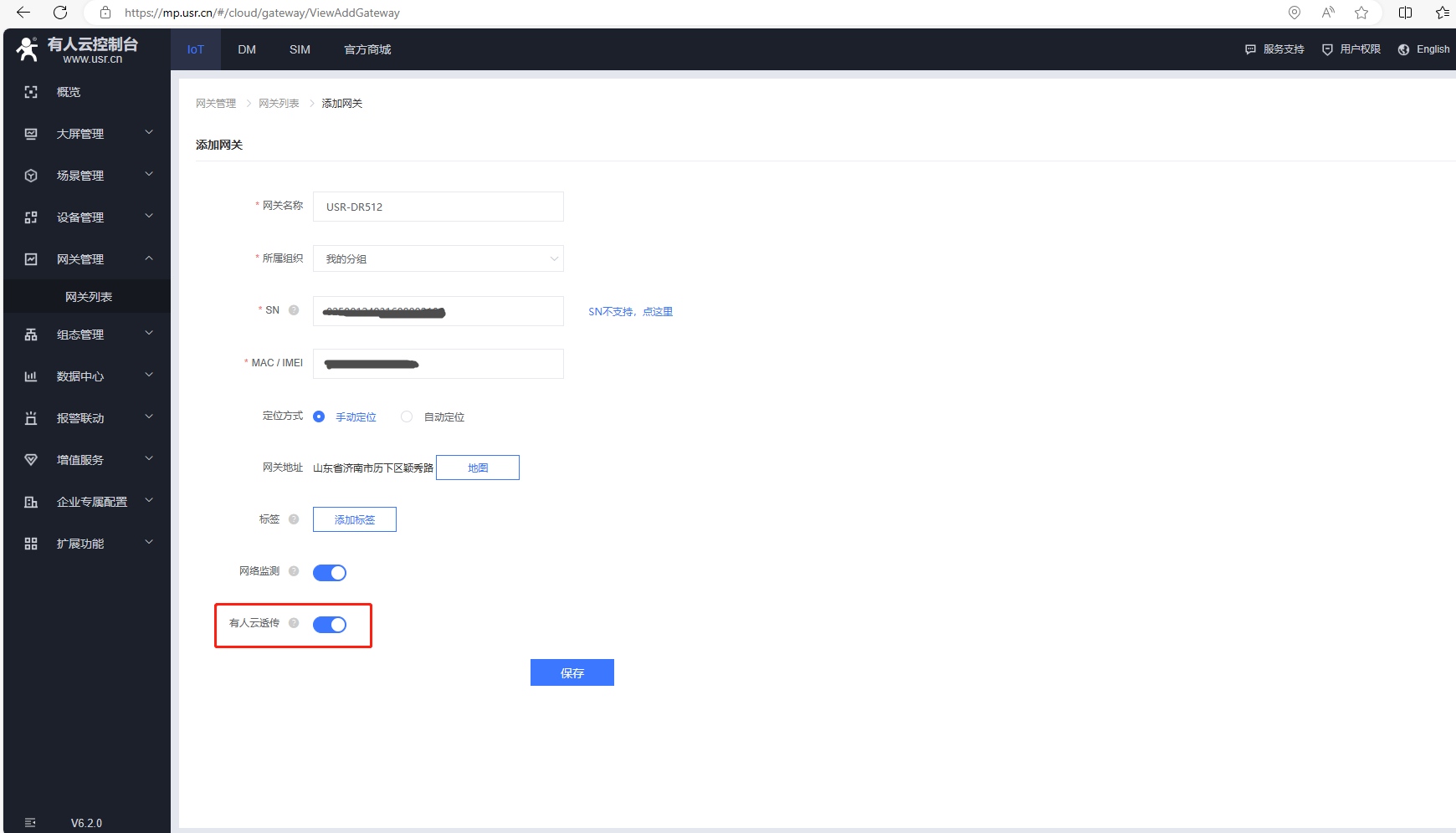

（2）USR-DR512查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透傳需要勾選開啟，最后點擊保存。
（3）添加完成，返回網關列表，含有人公司內置SIM卡，聯網正常后，網絡狀態在線。也可以單獨插外置卡（可以上網的物聯卡、手機卡）
四、創建虛擬串口
1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本
下載安裝之前，需要關閉防火墻。
2、打開虛擬串口軟件，點擊登錄，輸入個人的有人云賬號和密碼，登錄。
3、創建虛擬串口

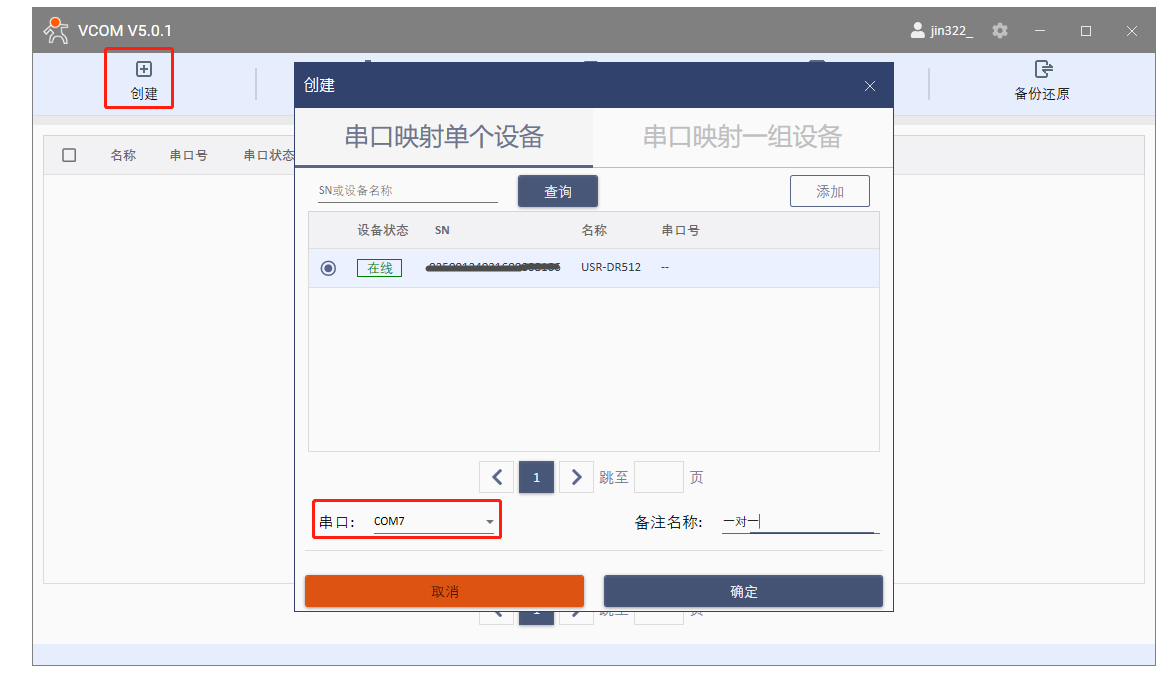

選擇串口映射單個設備，勾選在線的USR-DR512，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

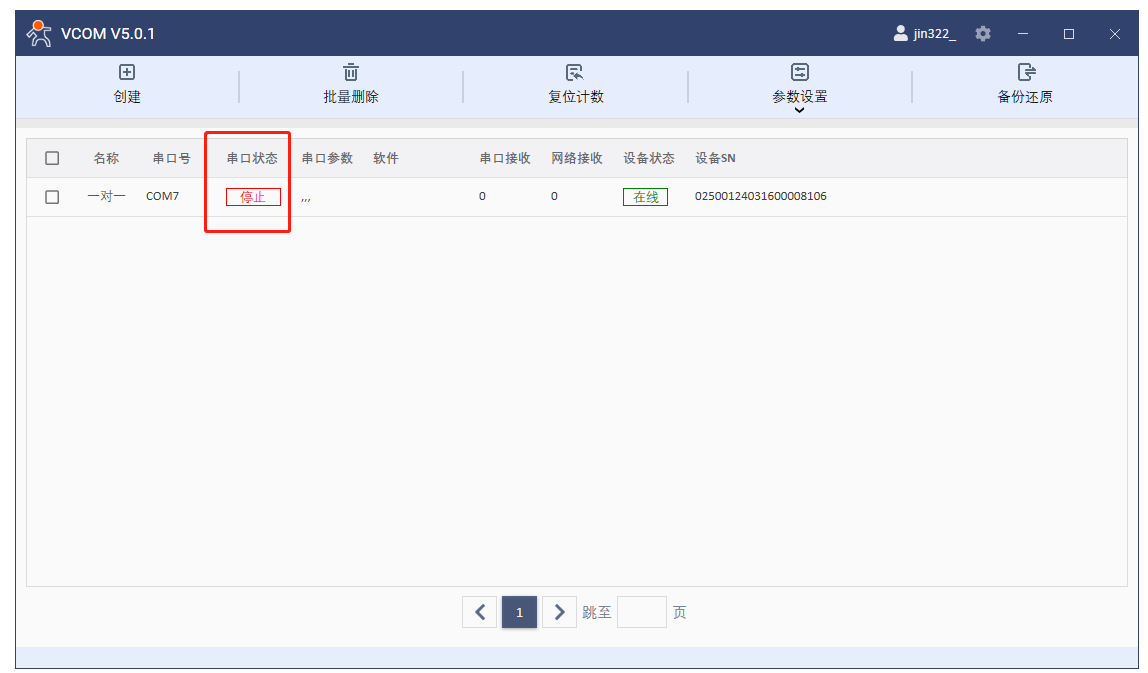

添加完，串口狀態是停止。
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。
五、通訊測試

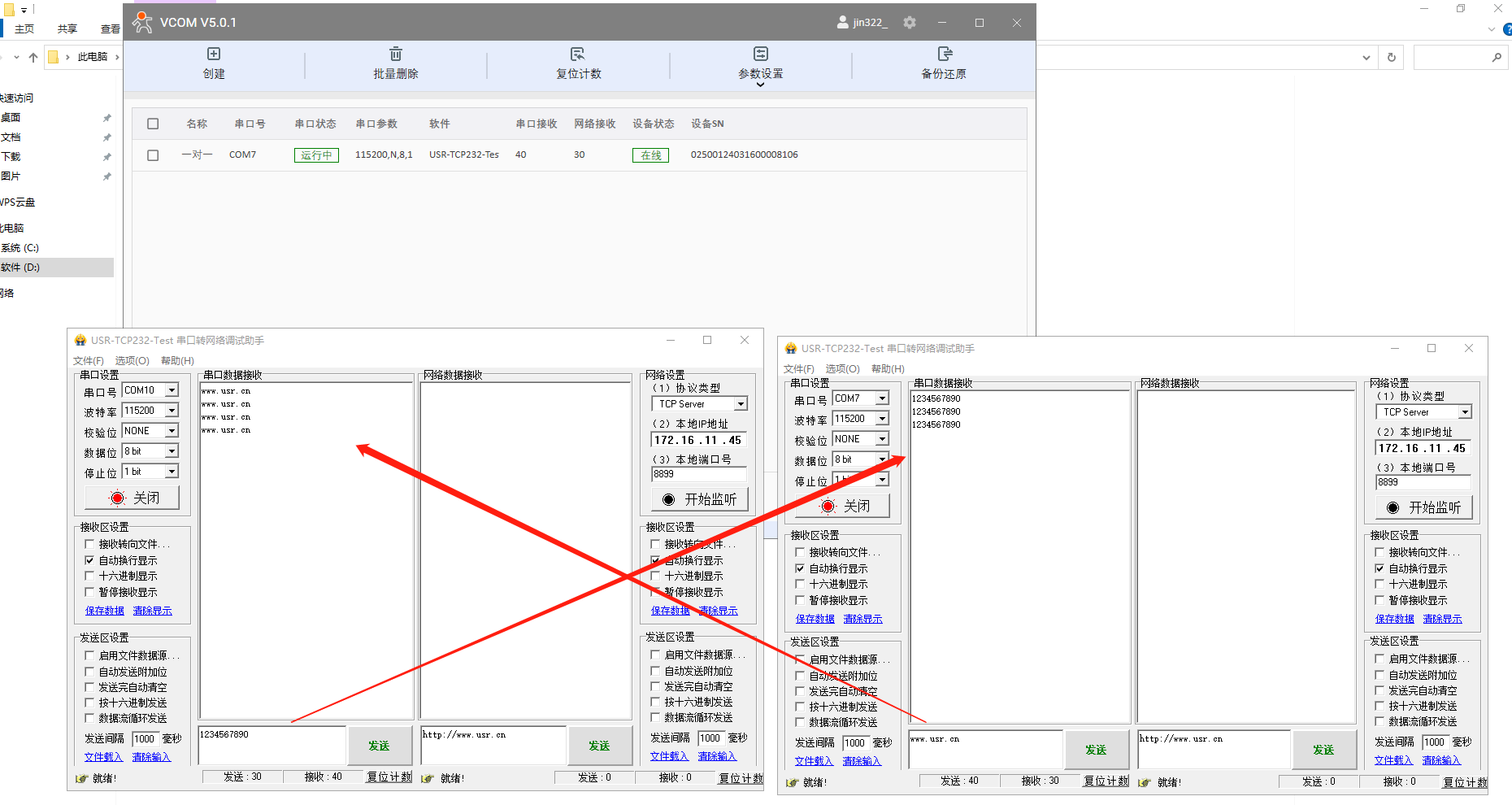

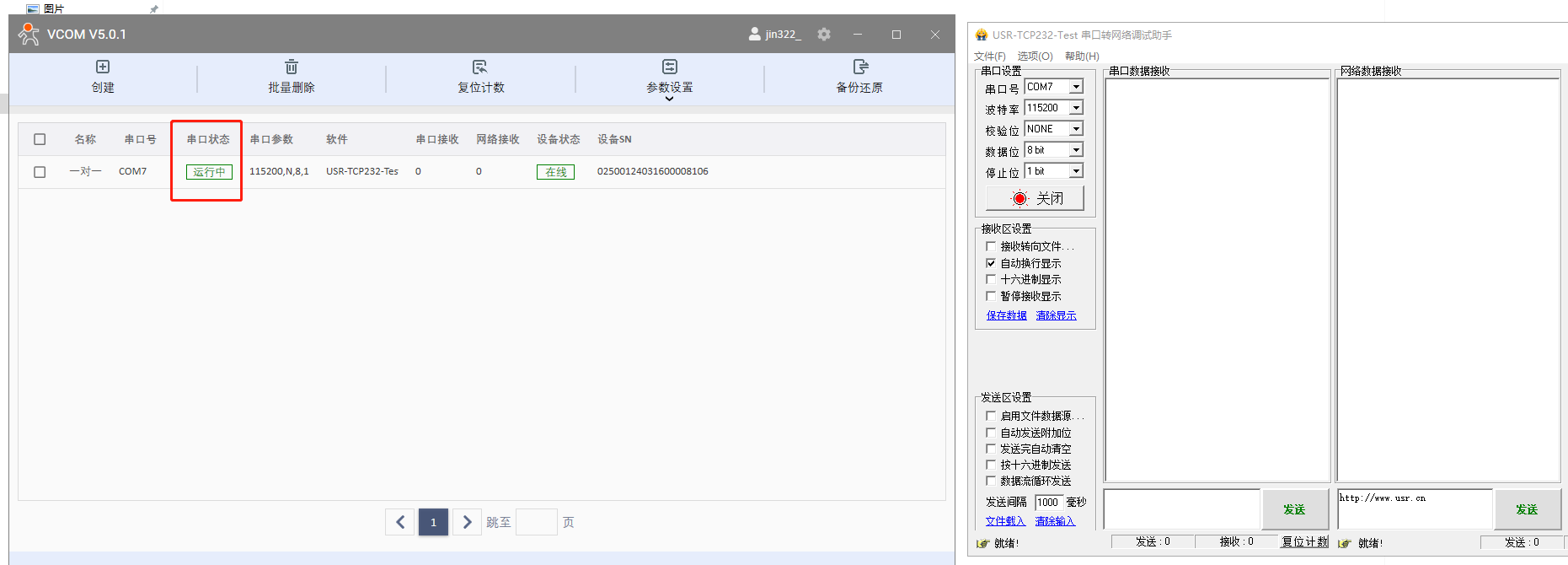

1、打開2個串口助手，分別用USR-DR512實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。
2、實際串口和虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-04-18
審核人：金志方 審核日期：2024-04-18
訂正版本：V1.0 訂正內容：初稿
