USR-DR512串口配置連接有人云（V6版本)和虛擬串口（V3.7.2.529版本）一對一通訊示例
備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人云，需要USR-DR512聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR512 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR512 產品 1臺
交流AC 220V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。
3、查看端口號

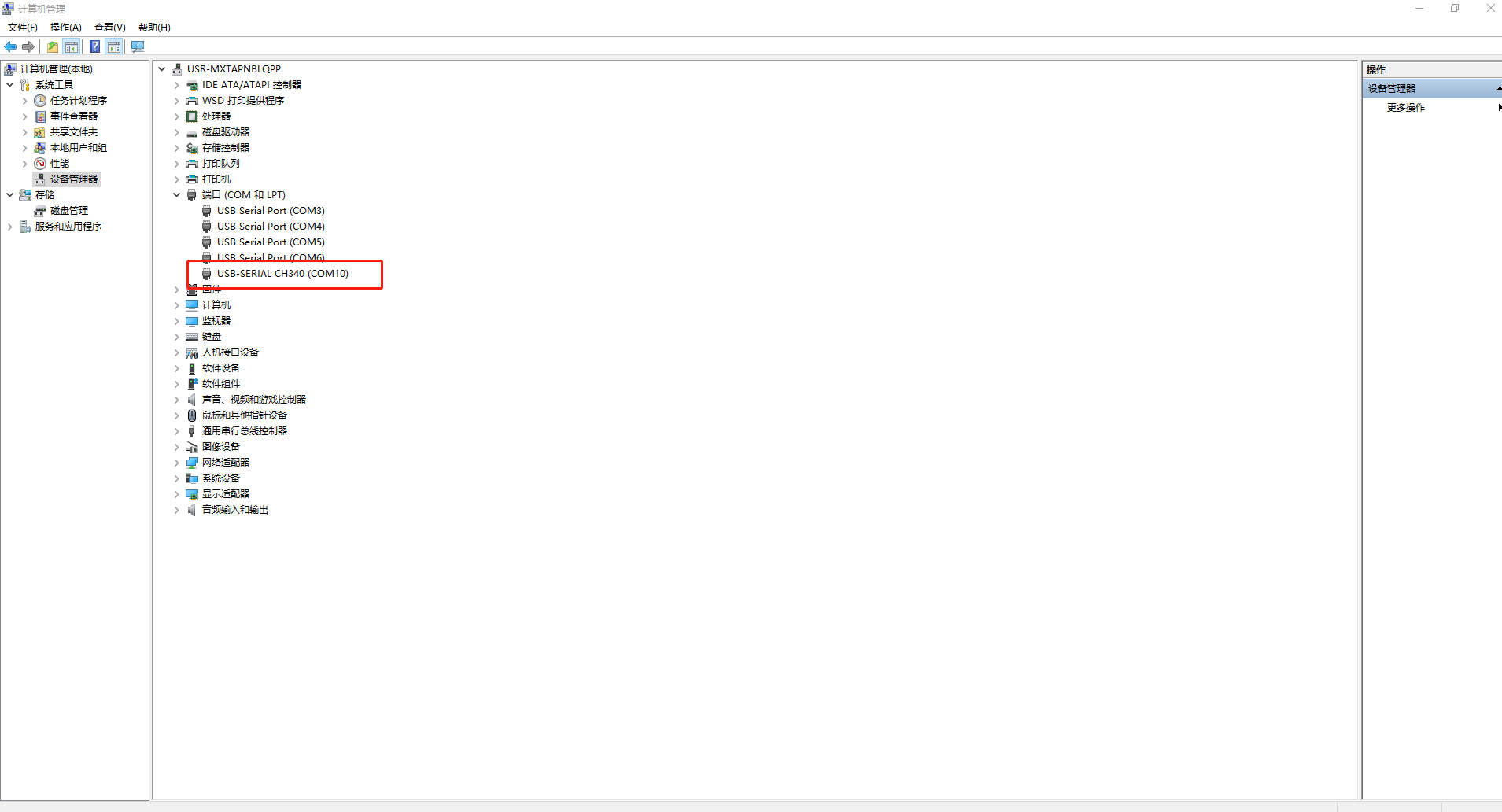

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。
三、有人云參數設置

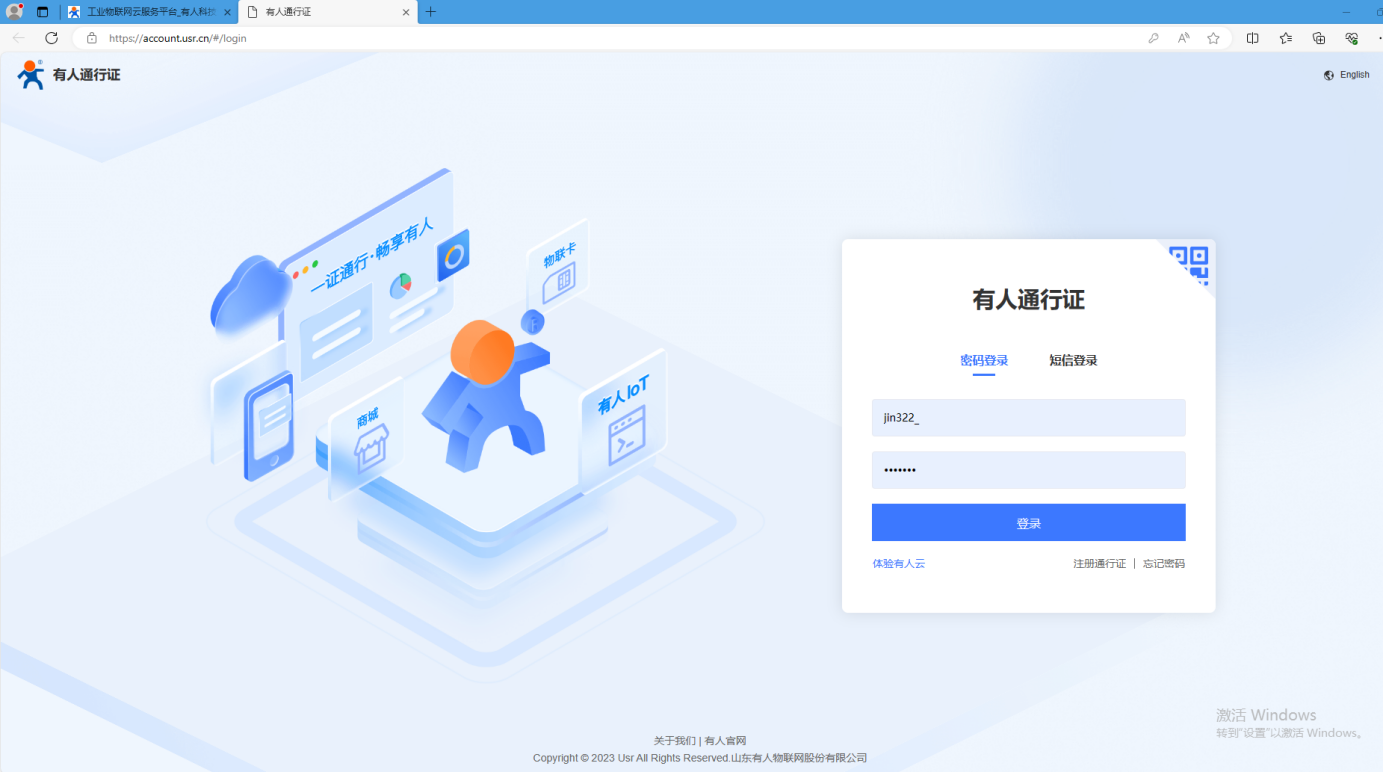

1、登錄有人云賬號

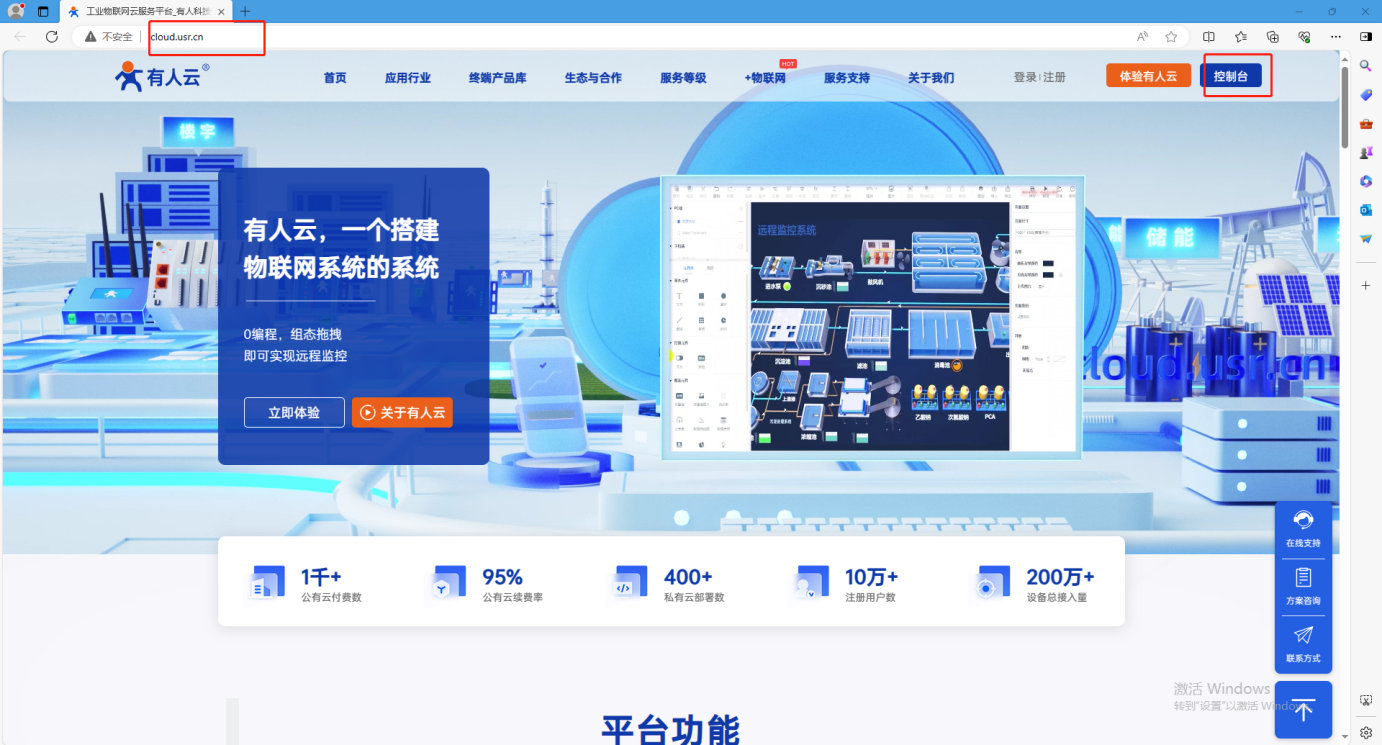

www.bbxnc.com 點擊有人云跳轉到登錄頁面。
2、添加USR-DR512設備
（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。
（2）USR-DR512查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透傳需要勾選開啟，最后點擊保存。

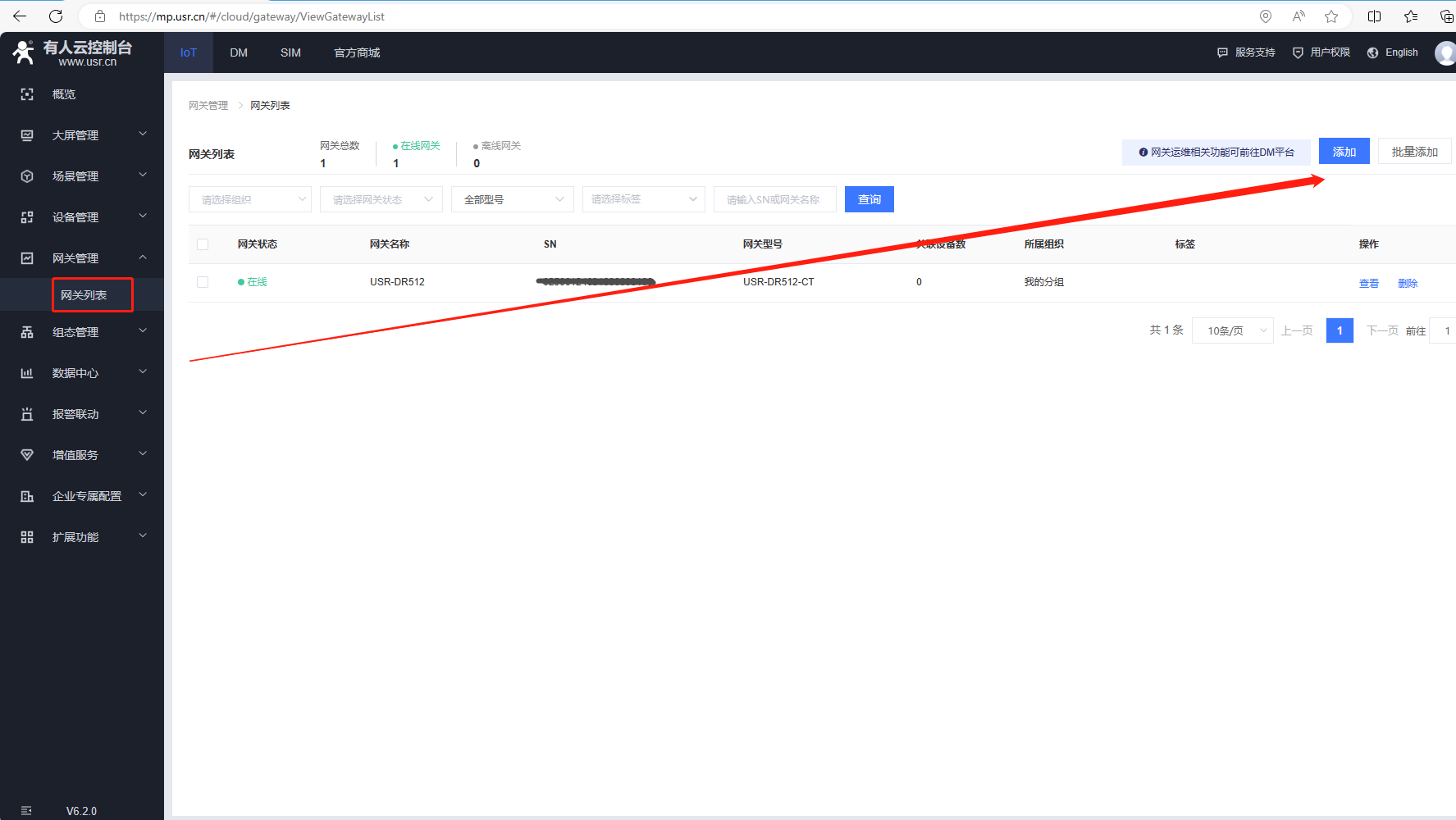

（3）添加完成，返回網關列表，含有人公司內置SIM卡，聯網正常后，網絡狀態在線。也可以單獨插外置卡（可以上網的物聯卡、手機卡）
四、添加USR-VCOM設備
1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

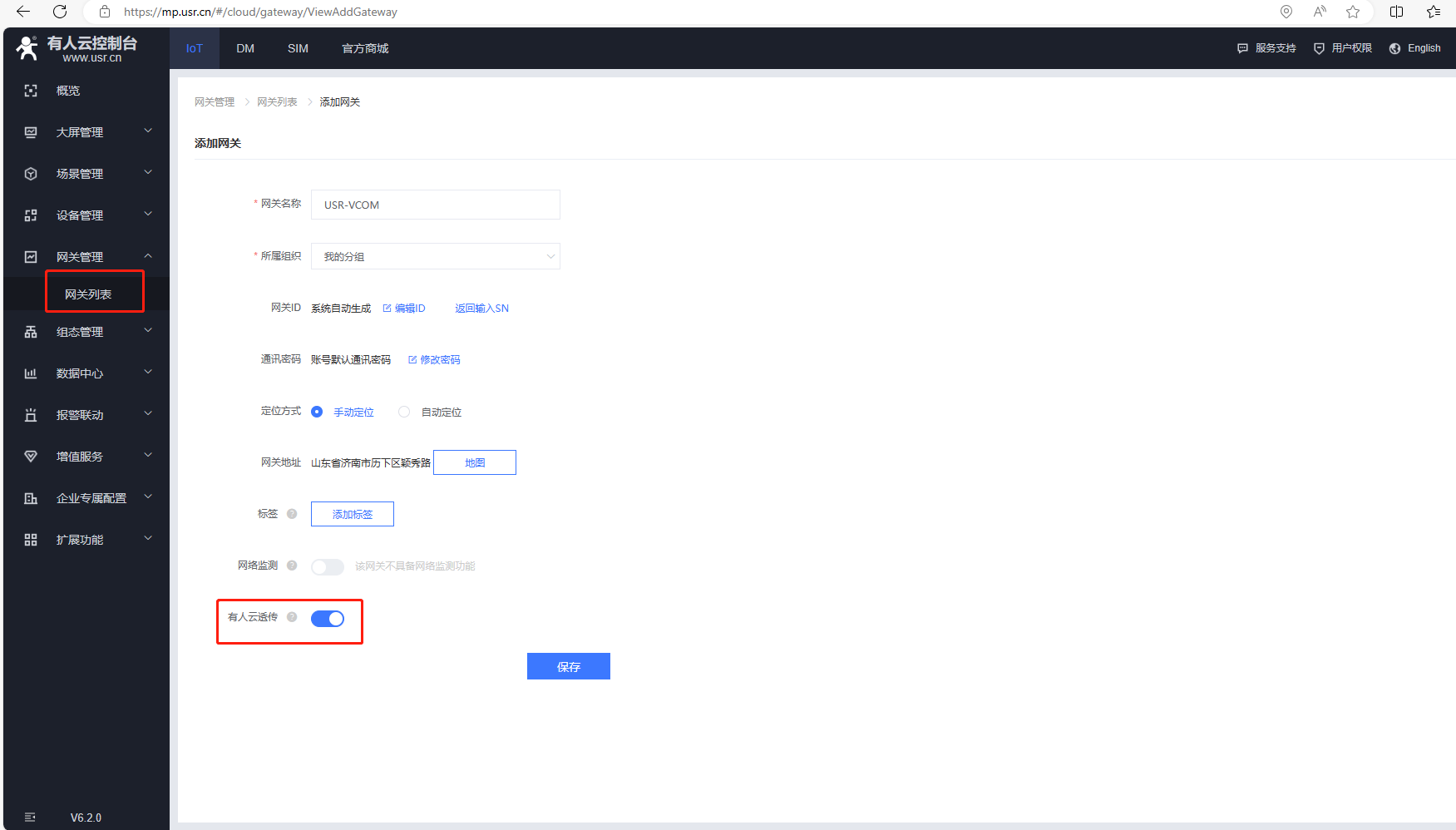

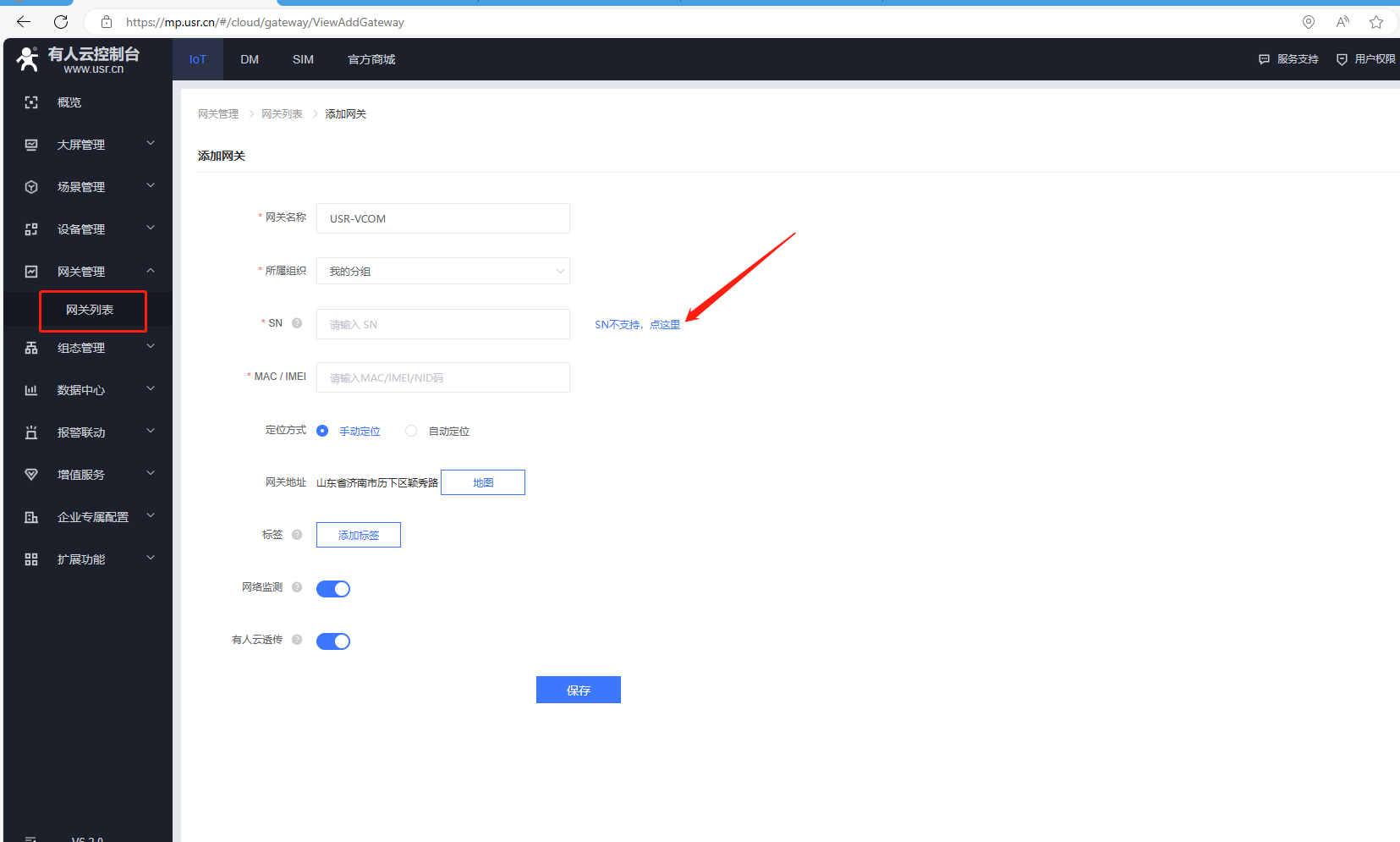

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

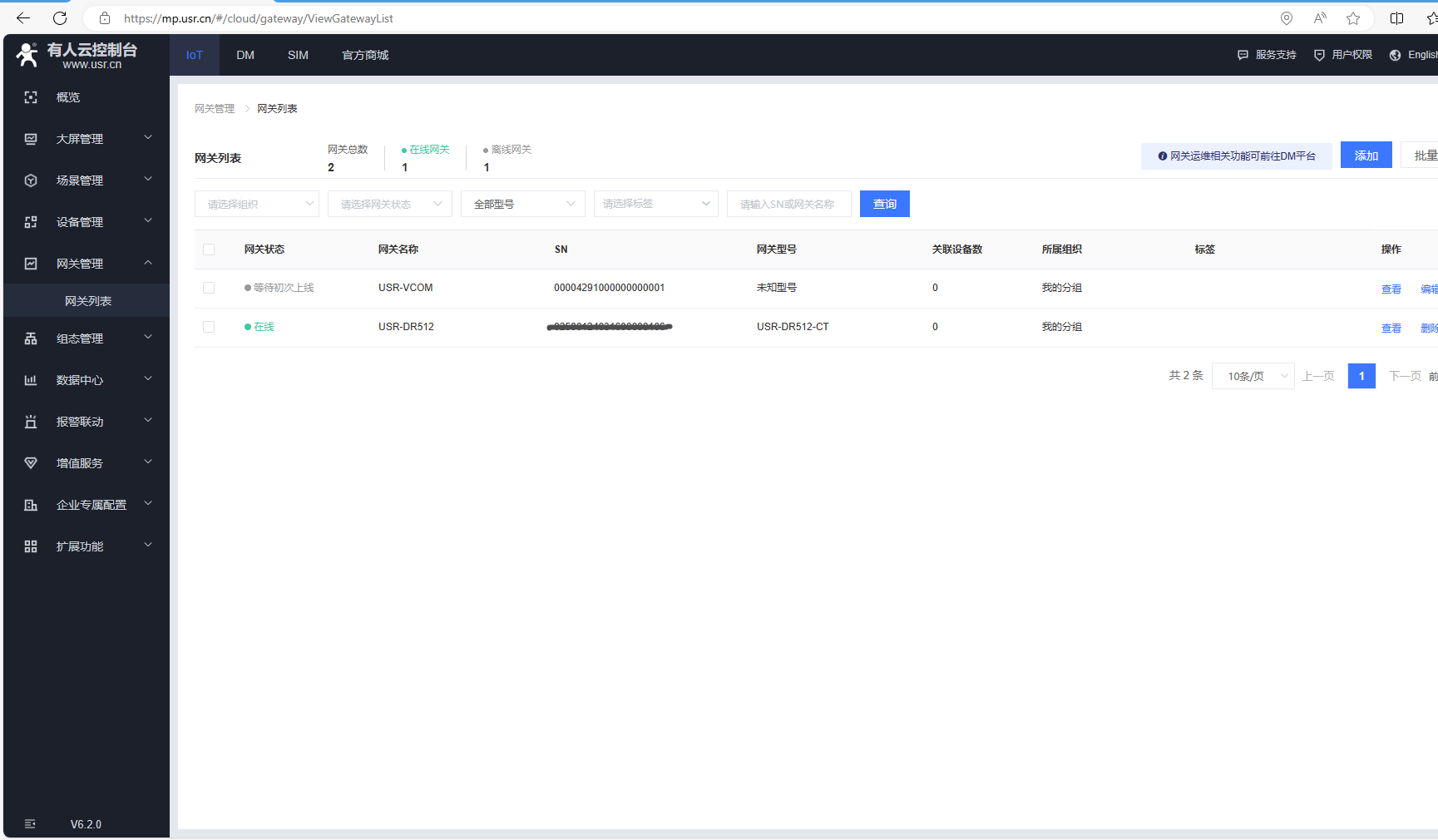

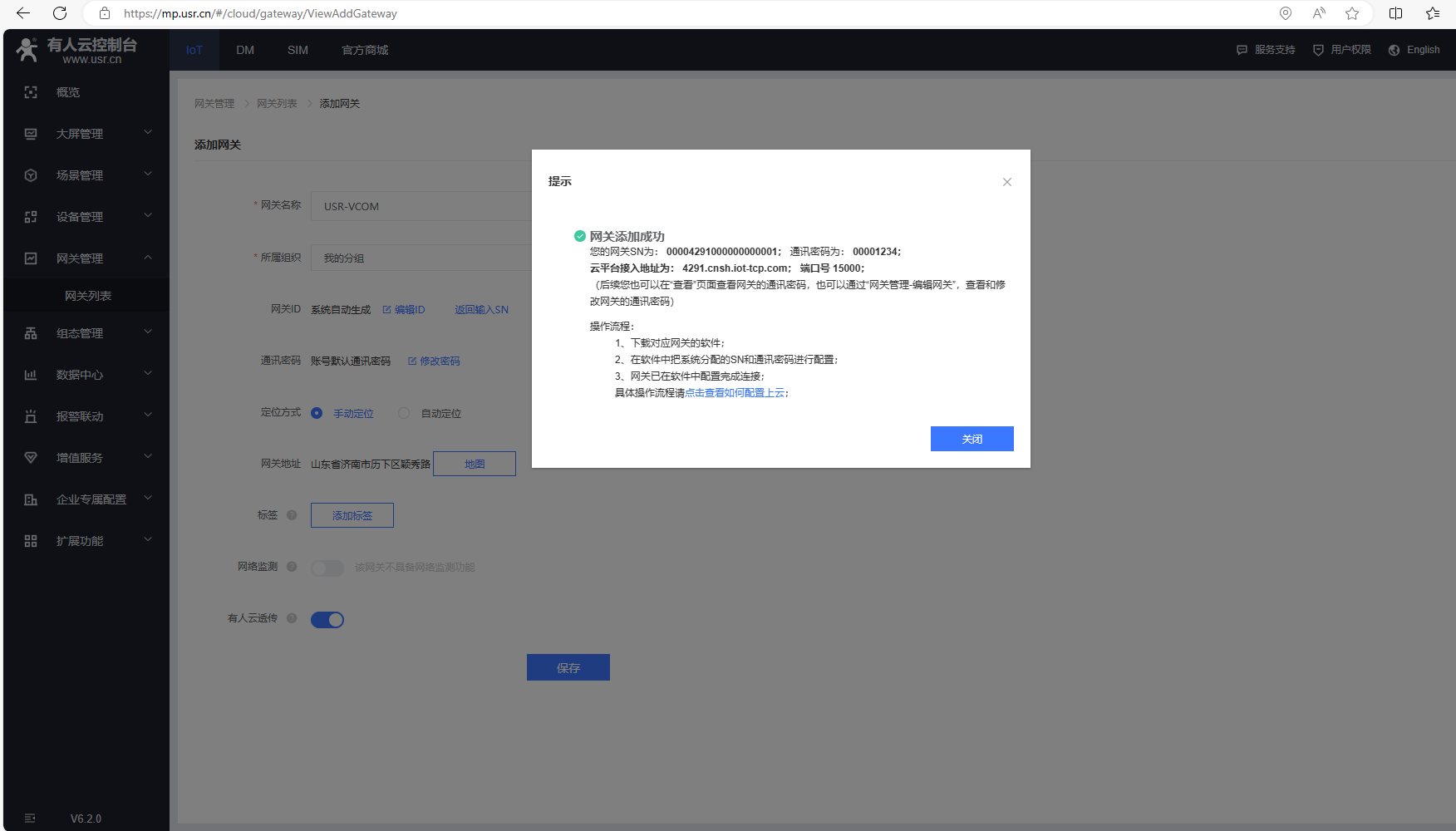

USR-VCOM網關添加成功
網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
五、有人云建透傳組

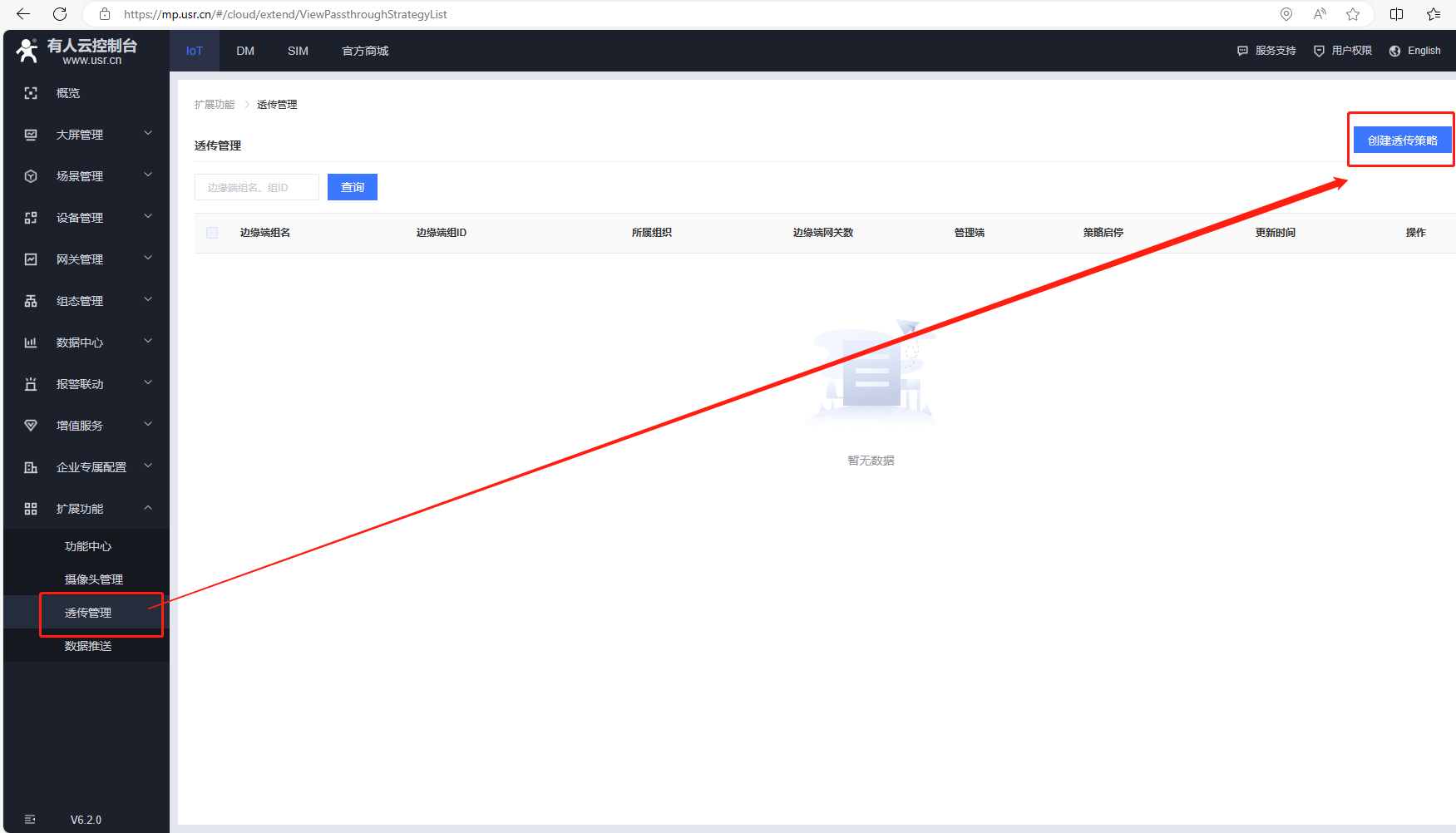

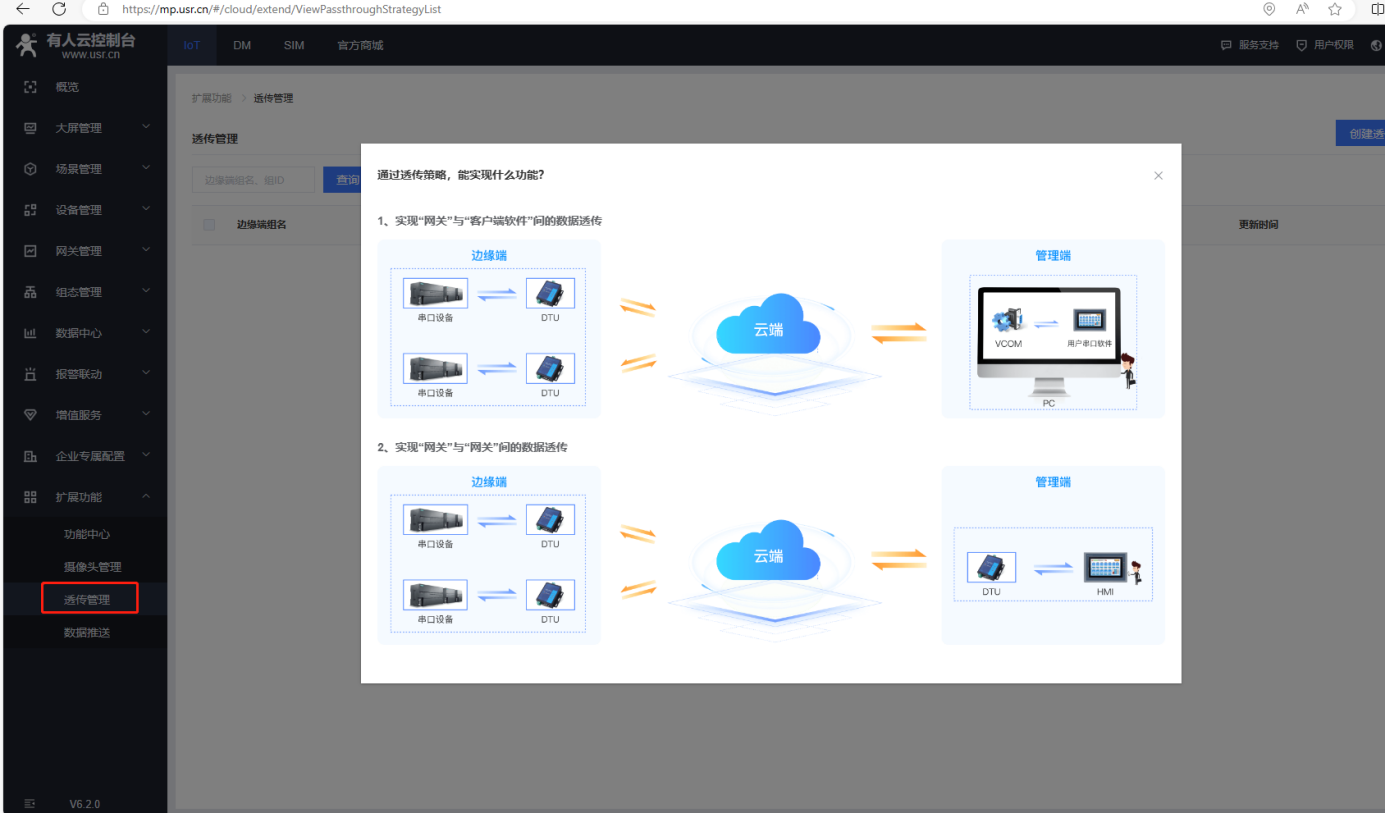

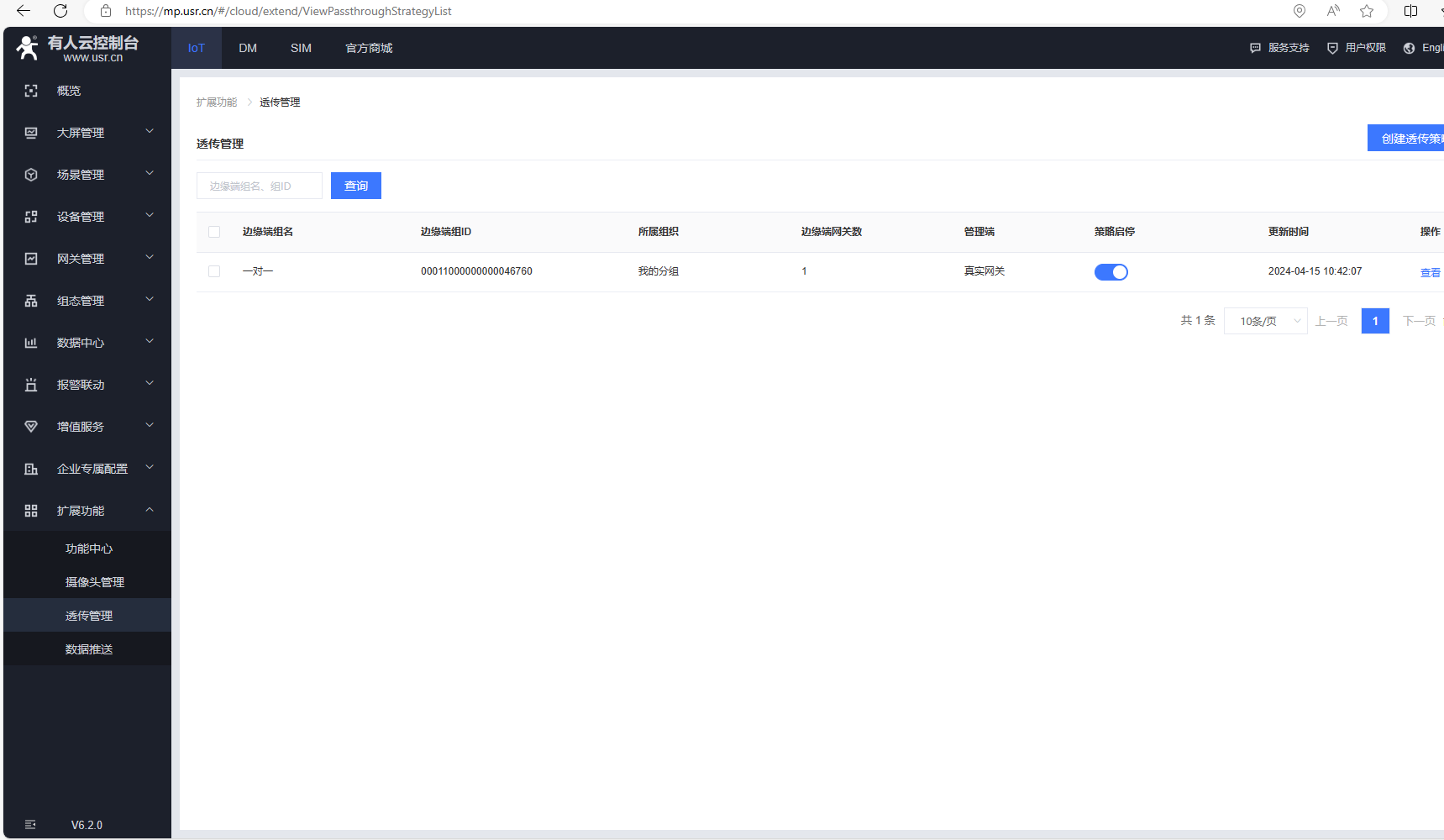

1、擴展功能，透傳管理，創建一個透傳策

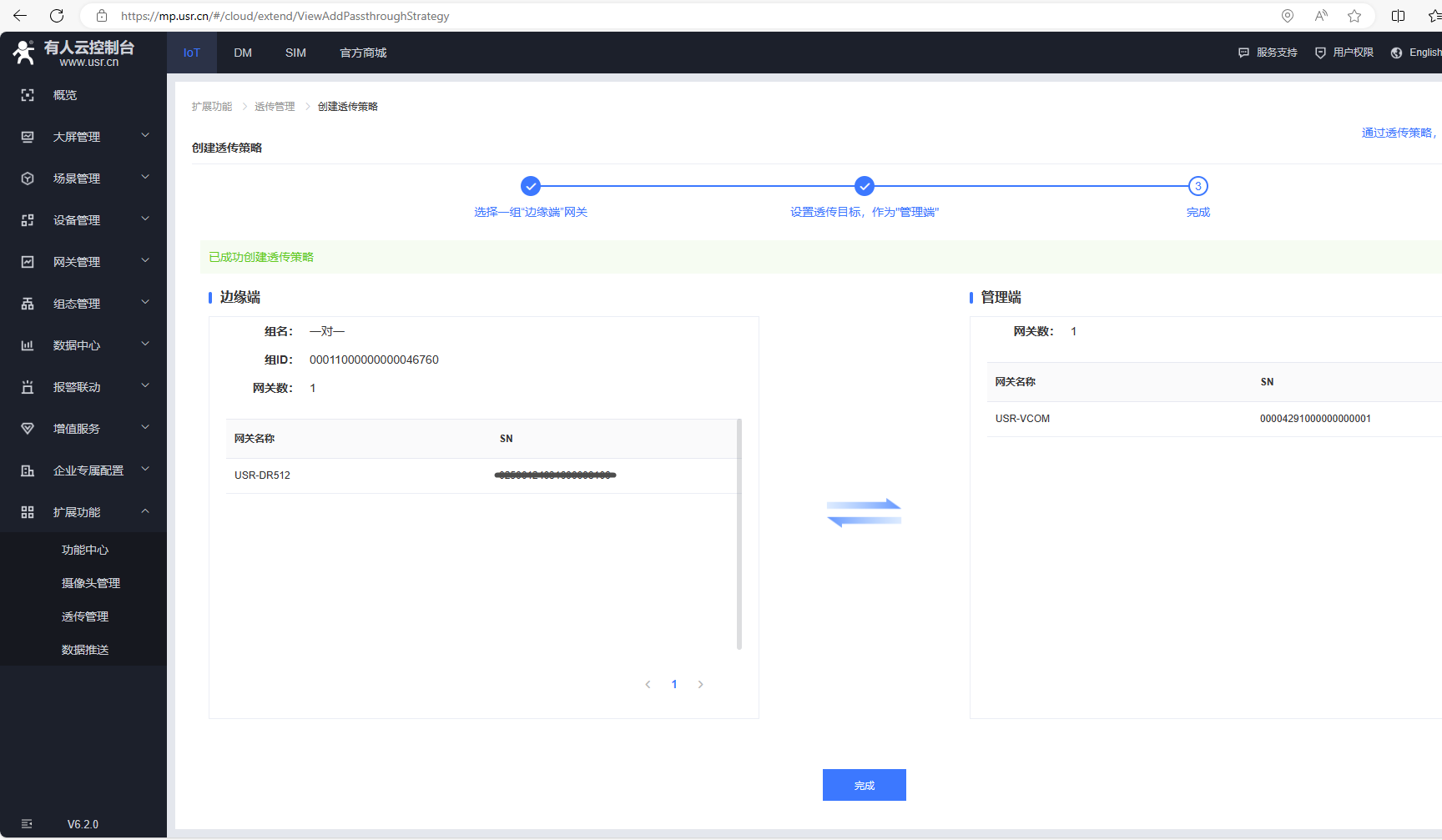

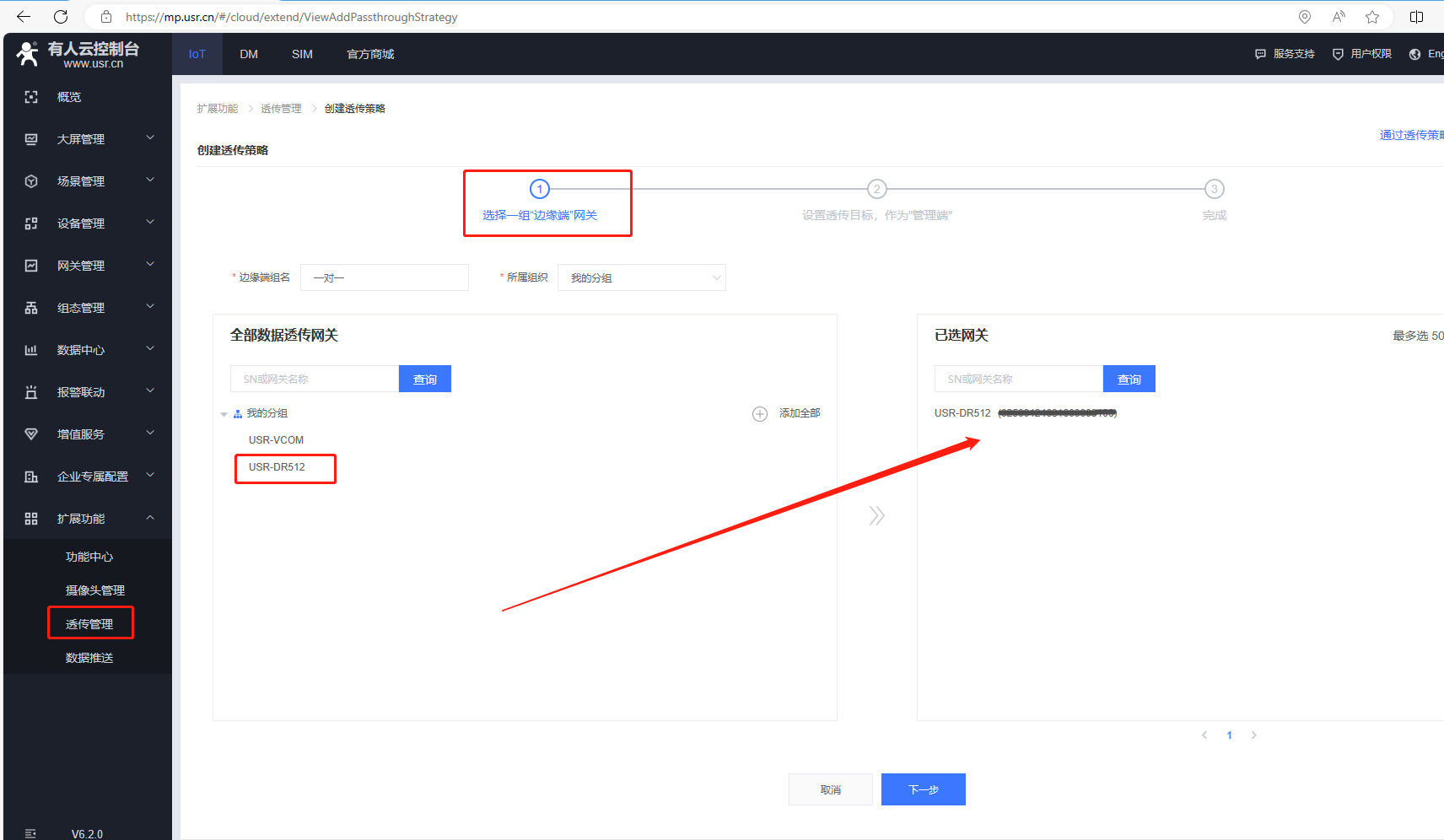

2、選擇邊緣端網關，添加的USR-DR512設備

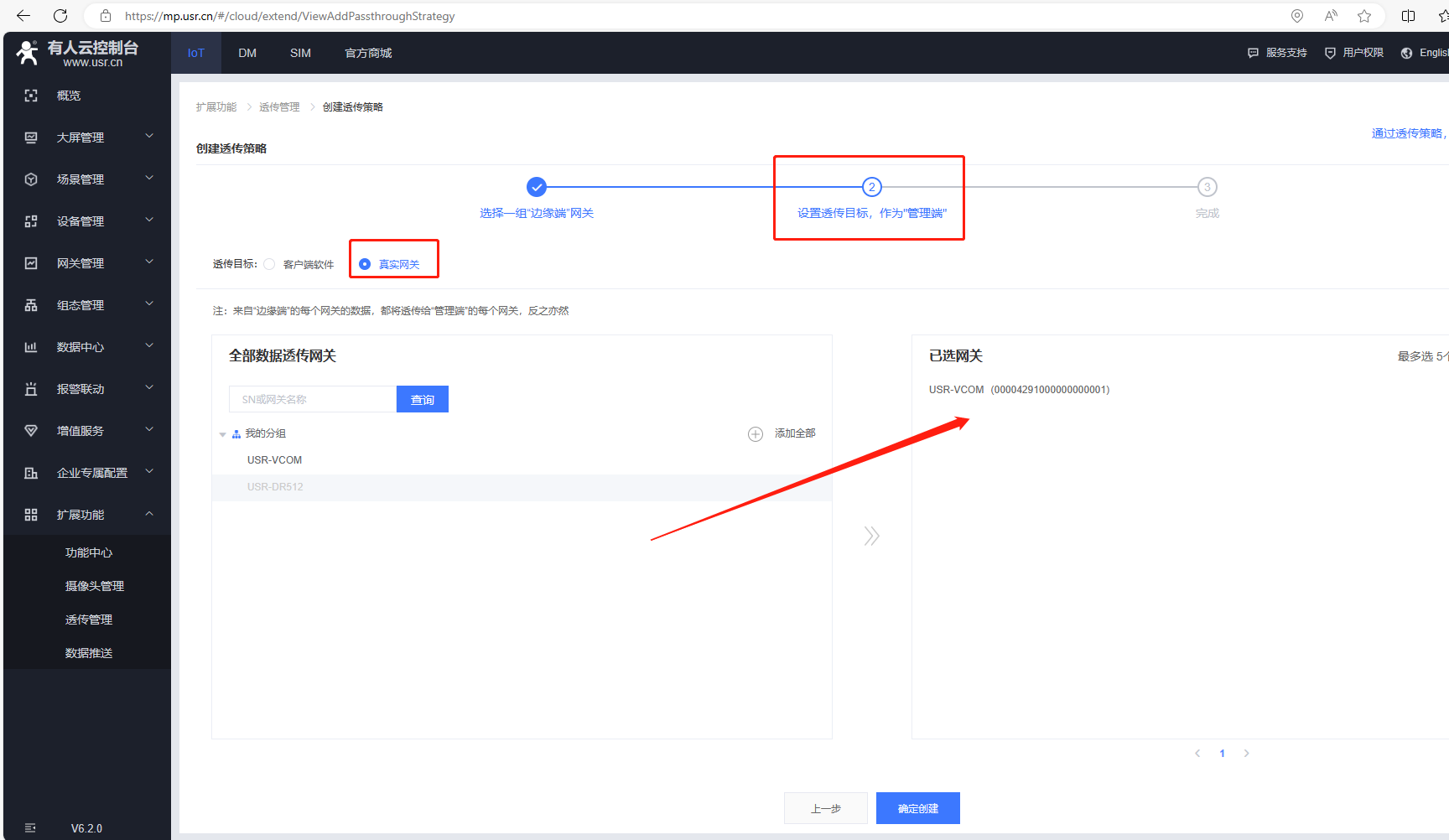

3、選擇管理端，選添加的USR-VCOM做管理端
六、創建虛擬串口
1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本
下載安裝之前，需要關閉防火墻。

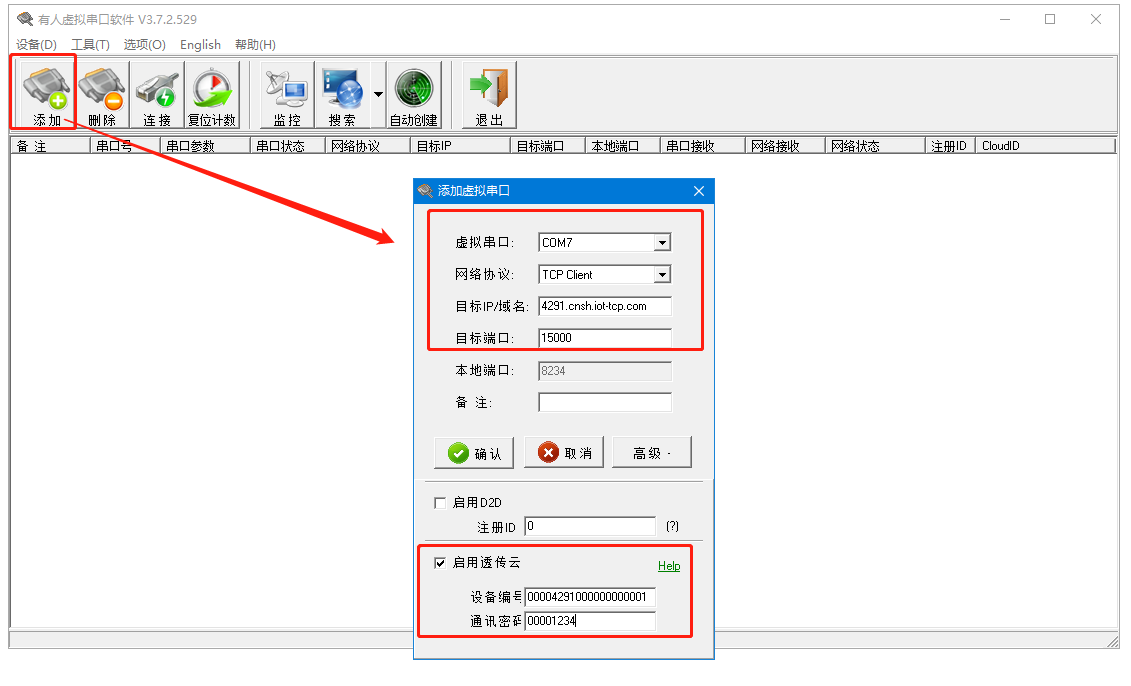

2、創建虛擬串口
點擊添加，用空閑的COM7作為虛擬串口的COM口號。
網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
設置連接有人云平臺參數：
網絡協議：TCP client客戶端
目標地址4291.cnsh.iot-tcp.com和目標端口號15000
高級設置開啟透傳云，輸入有人云添加設備的編號ID 00004291000000000001和密碼00001234，點擊確認。
添加完，USR-VCOM所在的電腦連接外網正常，有人云USR-VCOM網關在線。
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。
七、通訊測試

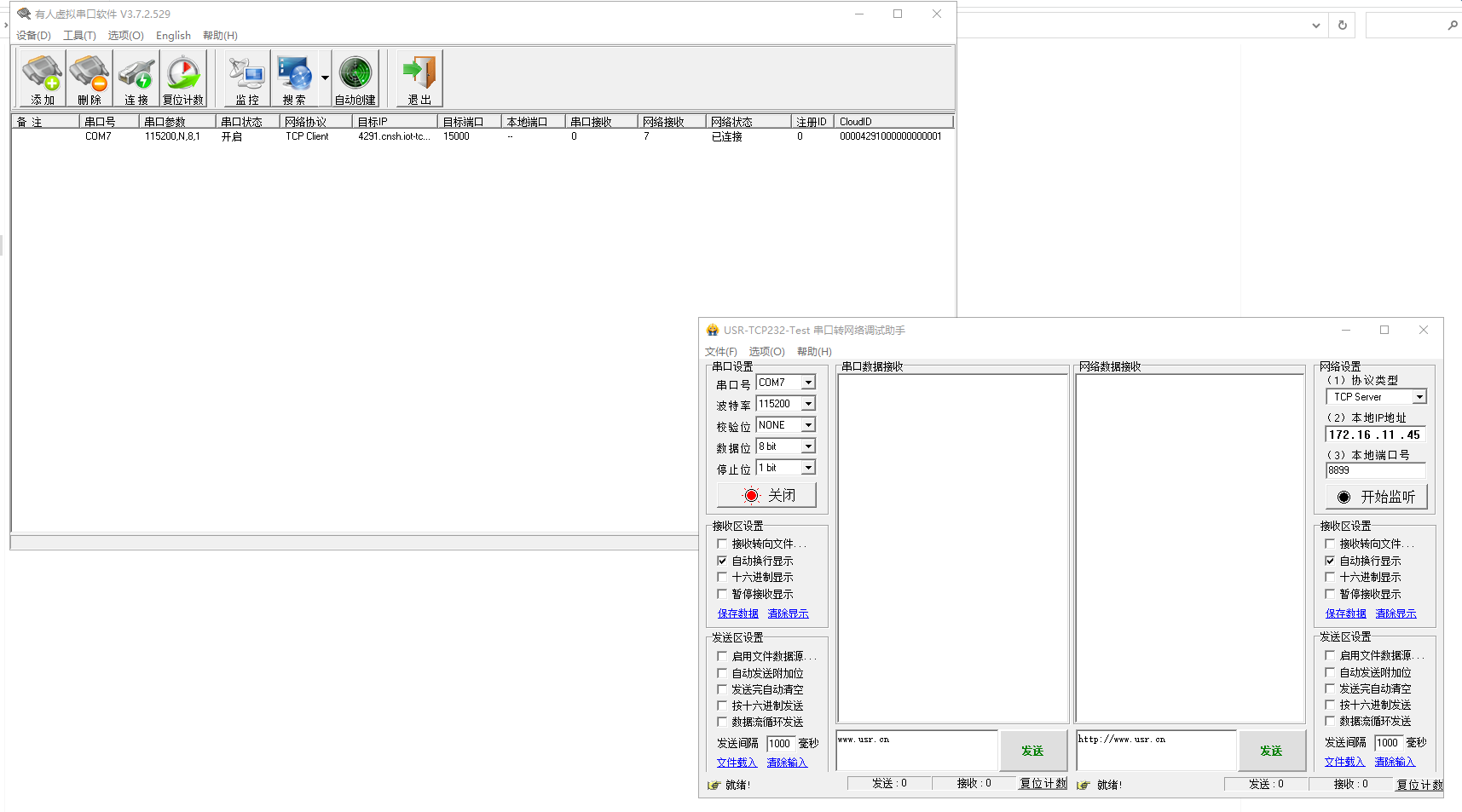

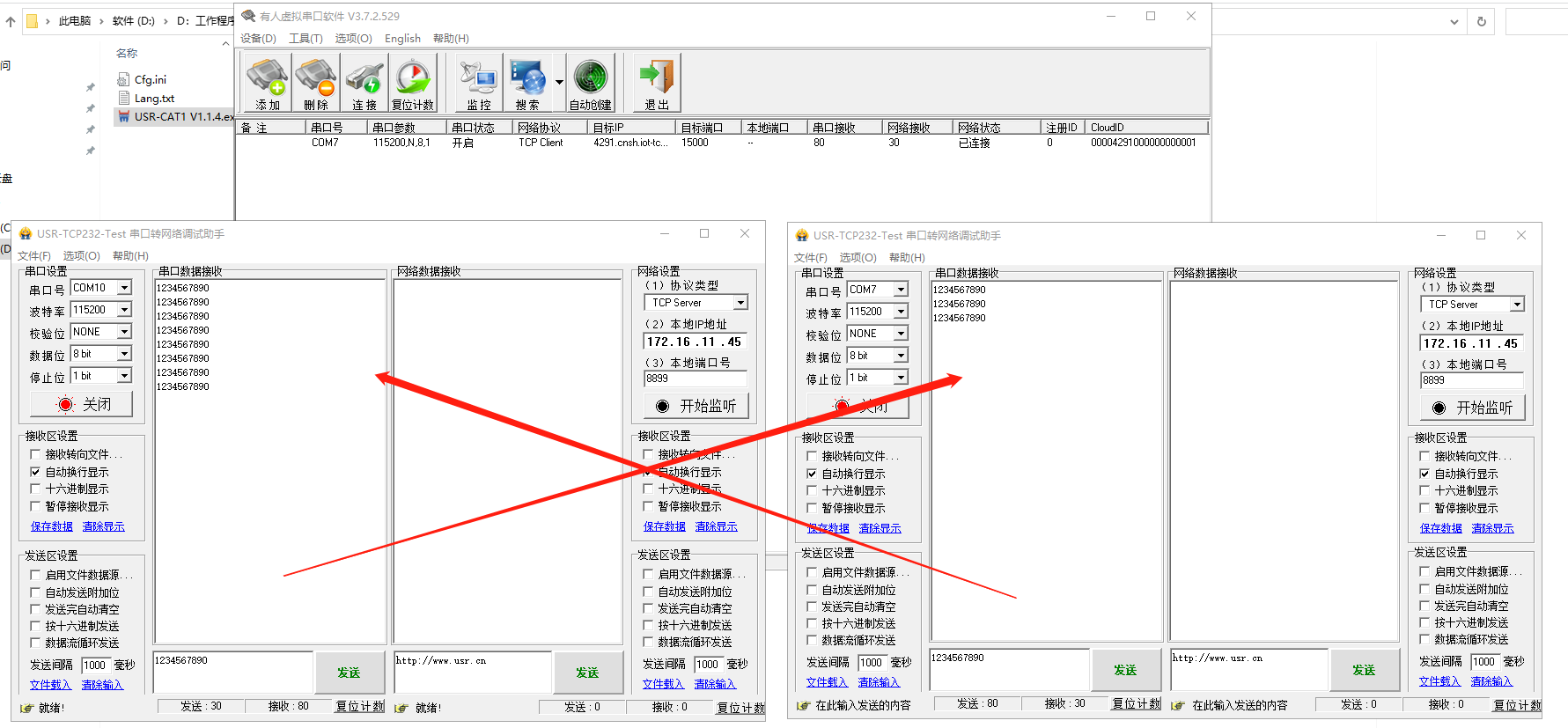

打開2個串口助手，分別用USR-DR512實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。實際串口和虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-04-18
審核人：金志方 審核日期：2024-04-18
訂正版本：V1.0 訂正內容：初稿
