USR-DR154 掃碼配置網絡AT指令使用示例
備注：USR-DR154支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接遠程服務器，需要USR-DR154聯網。
一、資料下載
USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html
USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html
USR-DR154 設置軟件（新）：http://www.bbxnc.com/Download/826.html
G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR154 產品 1臺
12V端子電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺

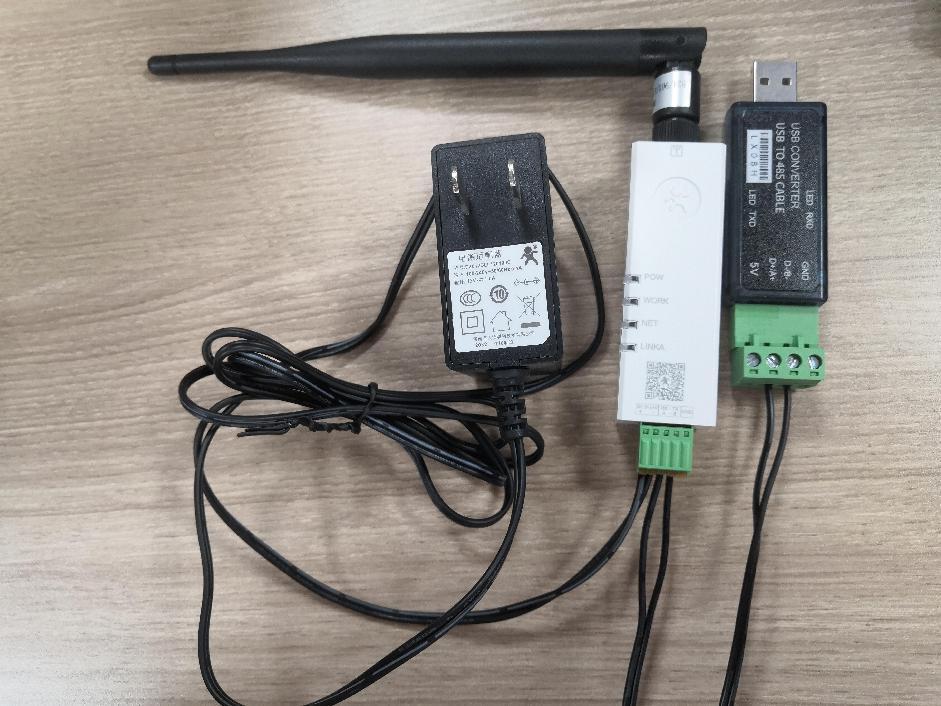

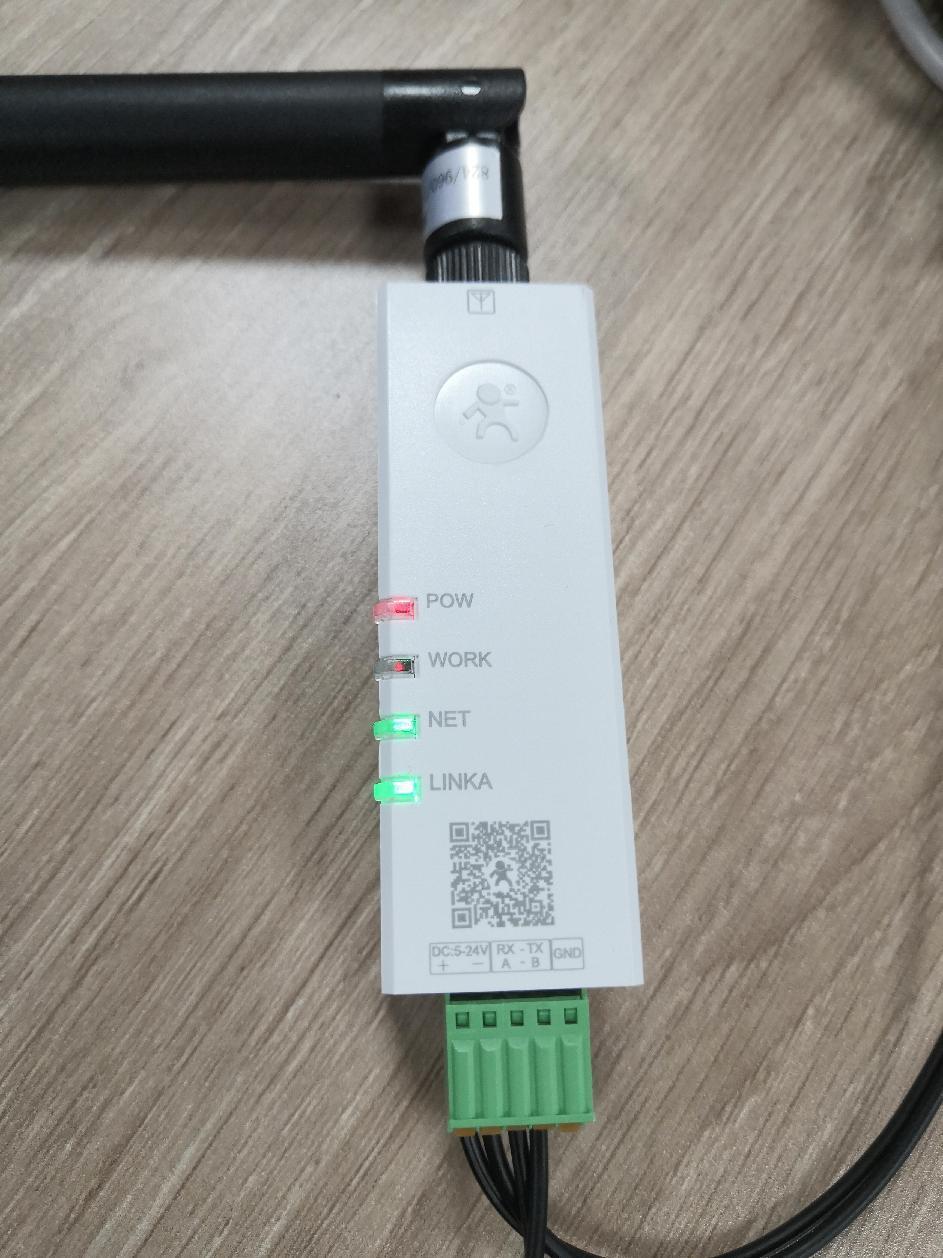

2、硬件連接
有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。
USR-DR154的 +（正極）接電源適配器正極。
USR-DR154的 -（負極）接電源適配器負極。
USR-DR154的A接USB-RS485串口線的A
USR-DR154的B接USB-RS485串口線的B
GND不用接。
USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。
3、查看端口號

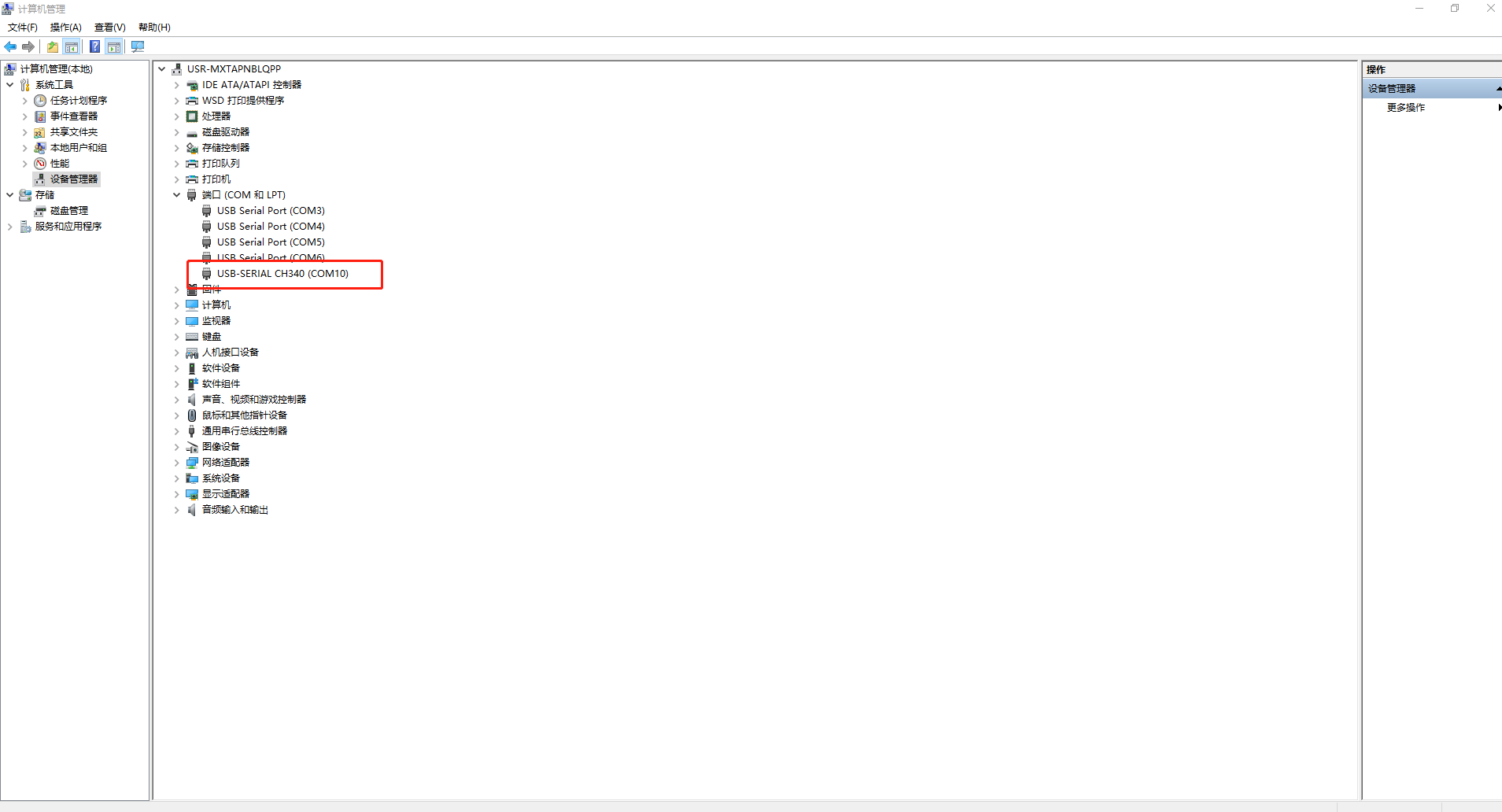

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。
三、USR-DR154掃碼配置
1、微信小程序配置功能介紹：
注：DR15X 標準版支持微信小程序配置功能。
用戶可以直接通過手機微信掃描產品正面的二維碼，通過微信小程序快速配置參數和調試設備，讓 DTU 的配置從此告別繁瑣。
2、使用微信掃一掃功能掃描產品正面的二維碼，即進入微信小程序“聯博士配置 工具”

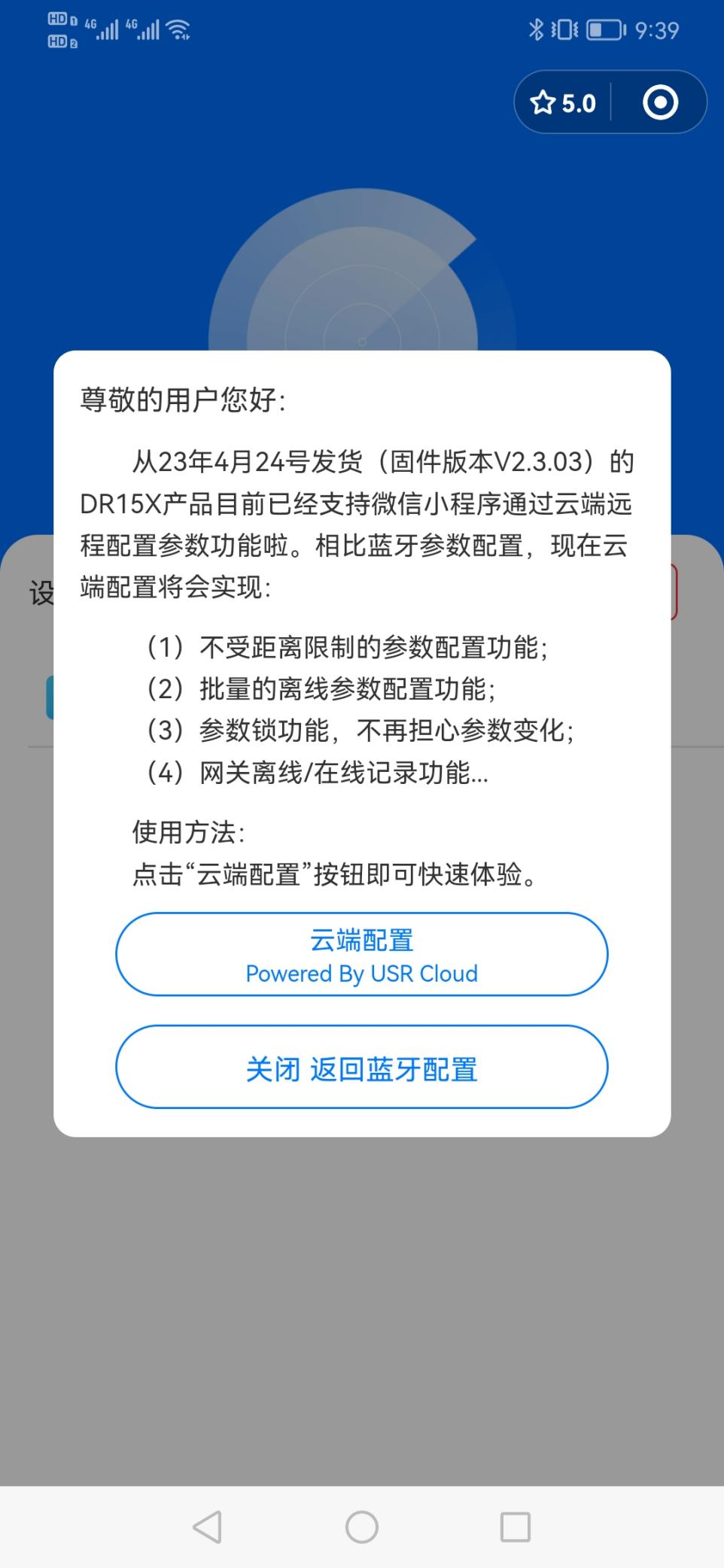

3、點擊關閉 返回藍牙配置
4、打開手機藍牙功能，同時給微信的藍牙權限打開

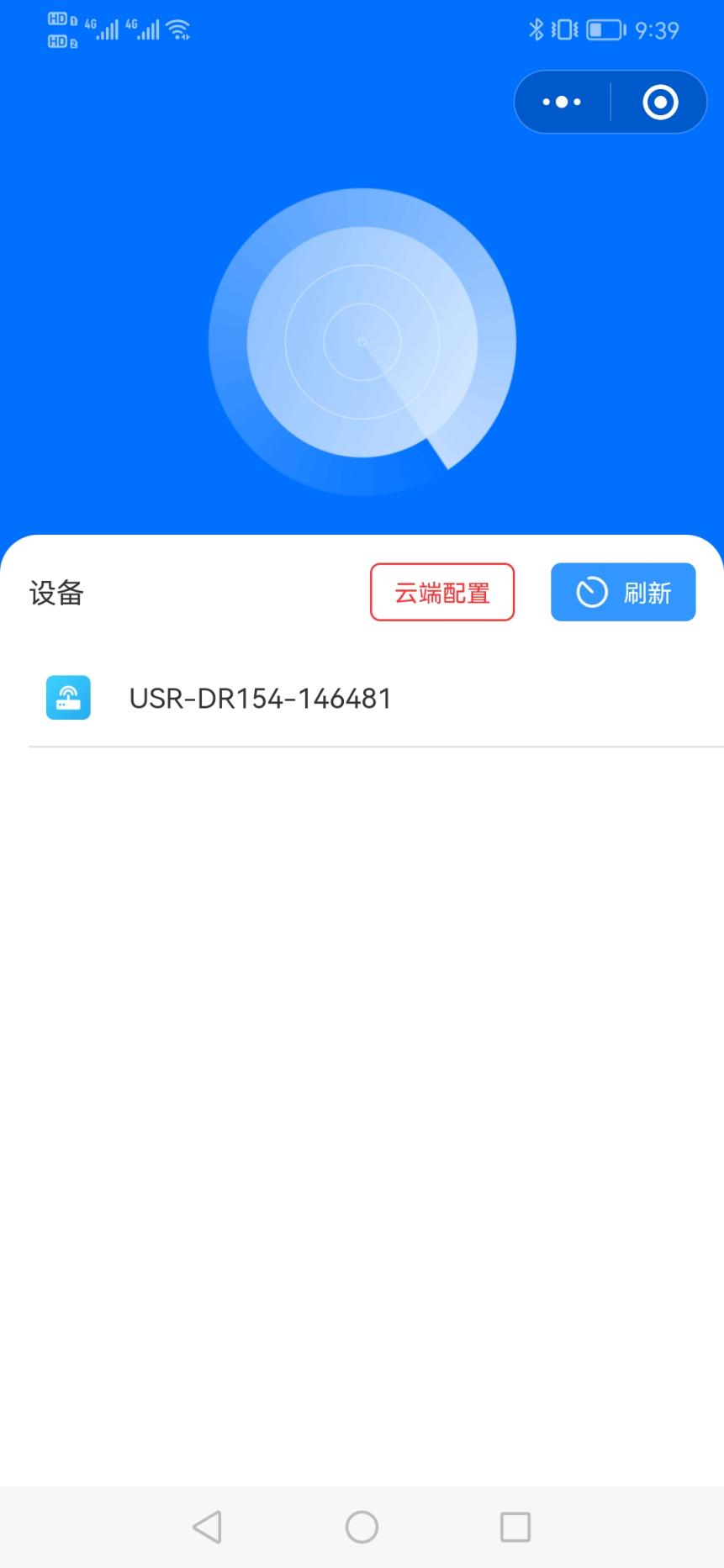

5、搜到設備名稱
微信小程序“聯博士配置工具”自動掃描手機旁邊的 DTU 設備，其中每一臺設備都有不同的藍牙名稱，該藍牙名稱為“USR-DR15X- 設備 IMEI 號后六位”，便于用戶可以正常識別該配置哪一臺 DTU 設備。
6、點擊設備名稱，會提示連接藍牙中
點擊微信小程序“聯博士配置工具”中掃描到的 DTU 設備名稱。
7、輸入連接密碼

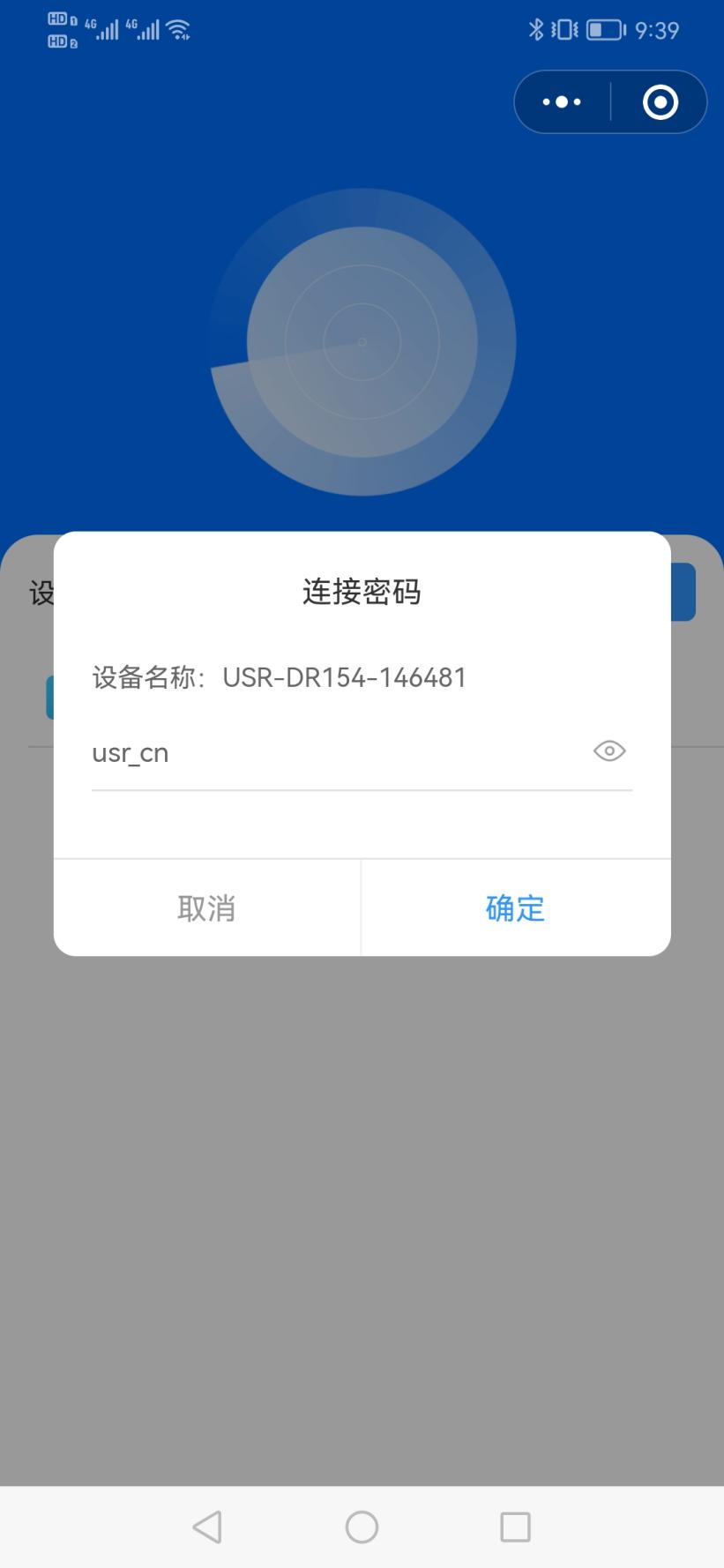

若第一次連接，則會彈出彈框，需輸入連接密碼進行驗證，連接 密碼初始值為“usr_cn”，密碼可以在進入微信小程序后重新進行設定（長度為 1~10 位）。第一次連接成功后，設備可自動記錄連接驗 證狀態。再次連接時，“聯博士配置工具”會自動進入主界面。
8、點擊參數設置

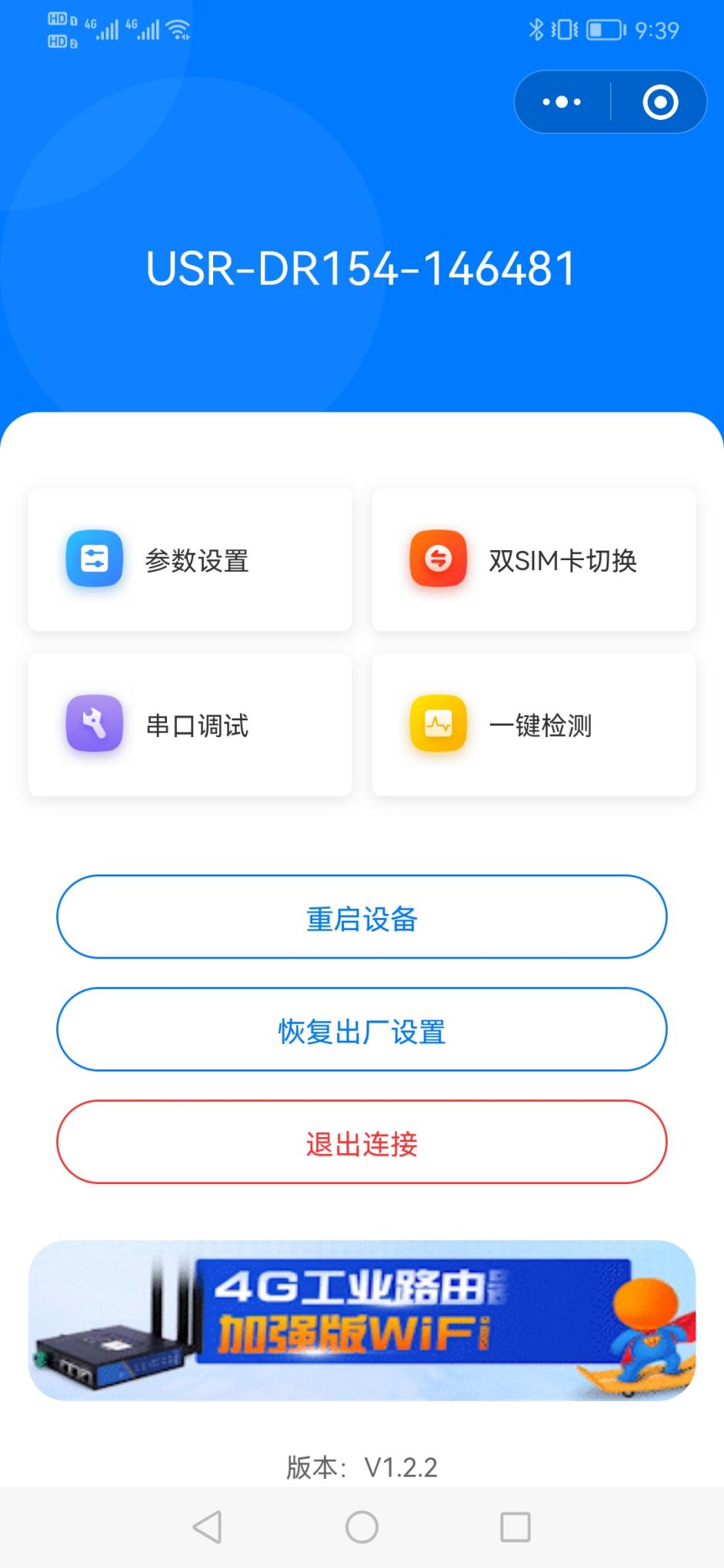

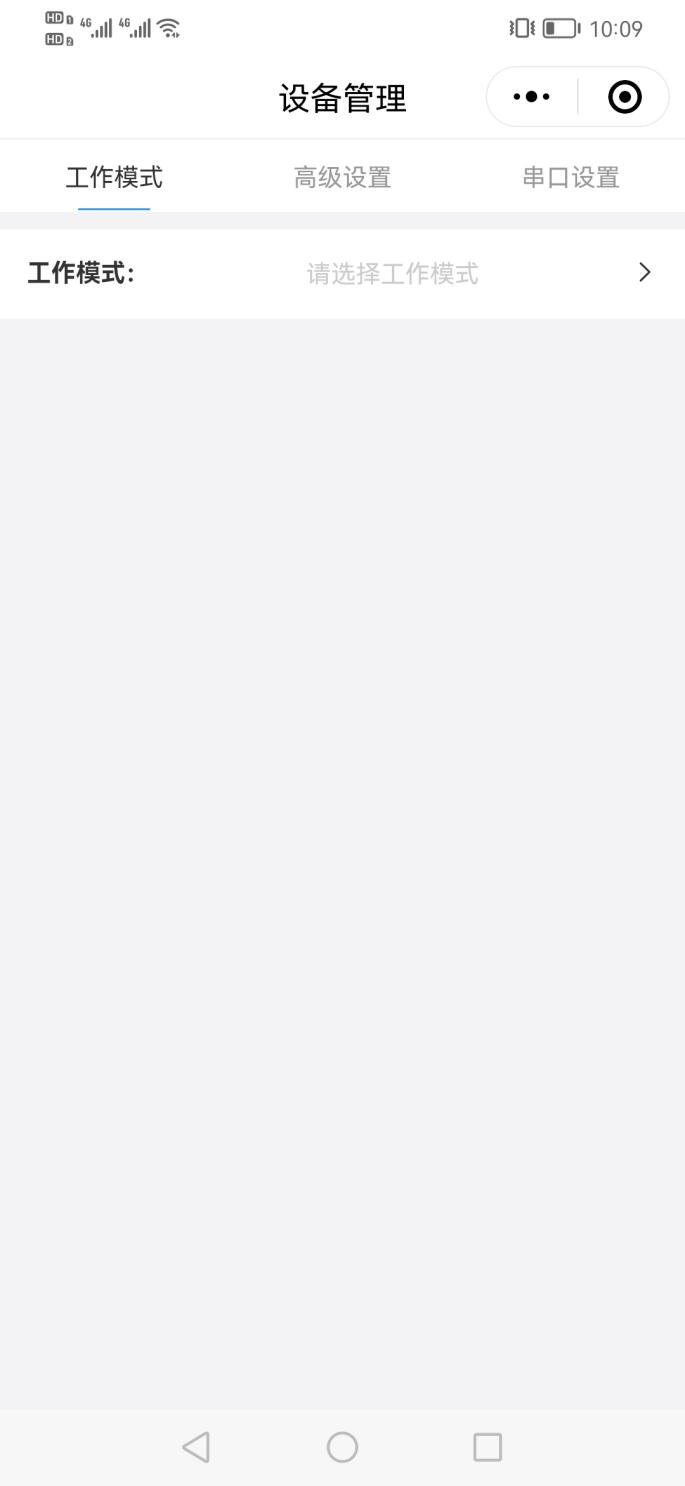

微信小程序“聯博士配置工具”的主界面如下圖所示：

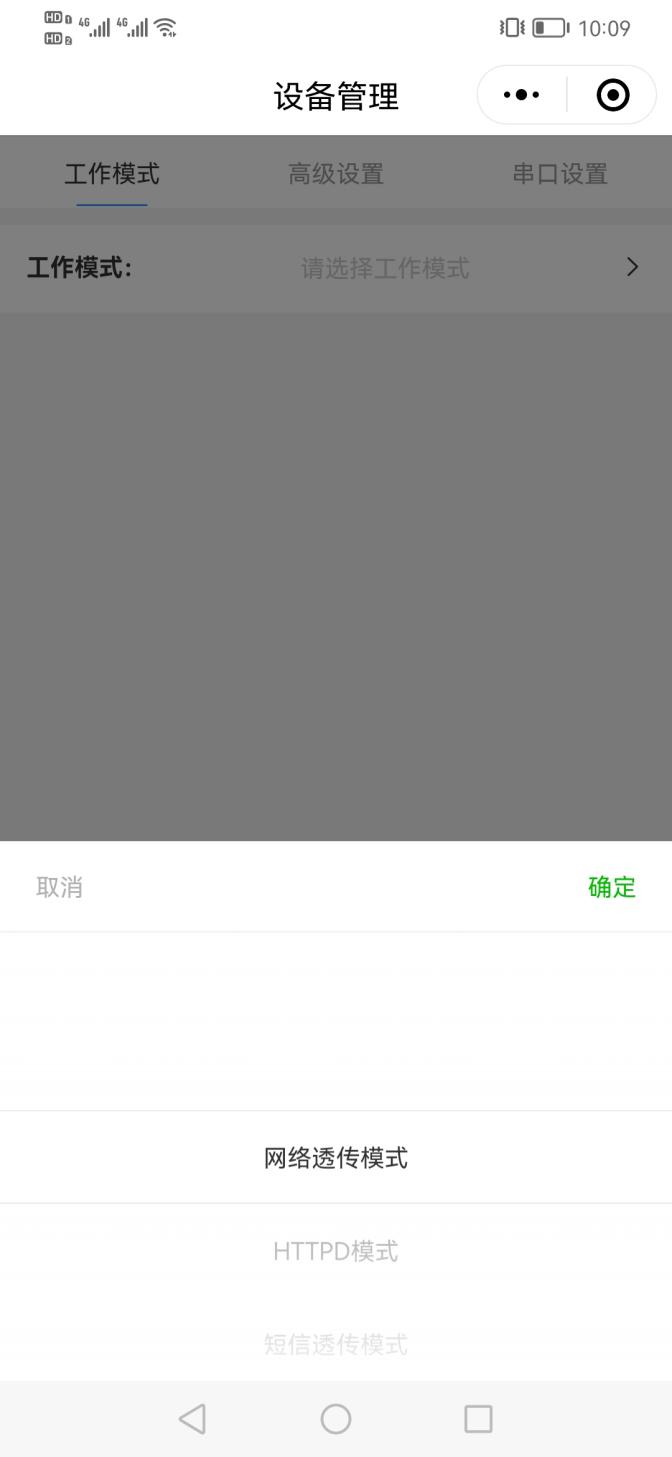

9、點擊工作模式，選擇網絡透傳模式，點擊確定

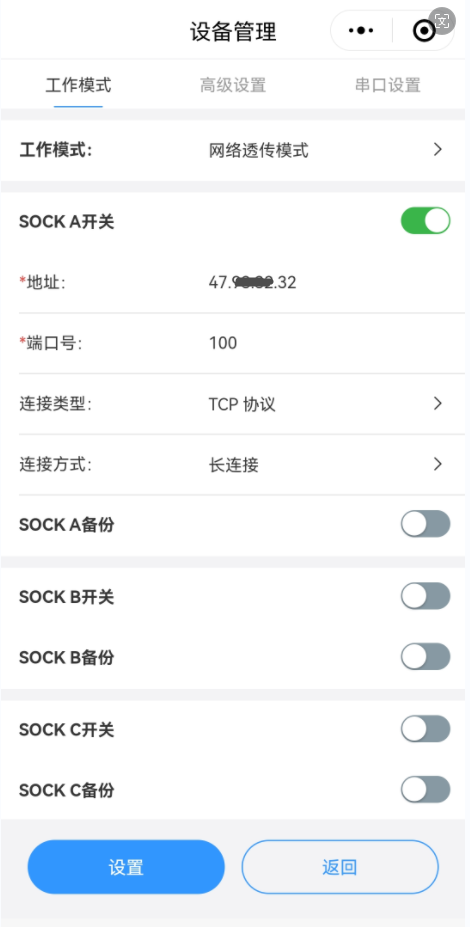

10、SOCKA開關打開，地址輸入遠程服務器，端口100，連接類型TCP協議，連接方式長連接，其他工作模式參數保持默認。

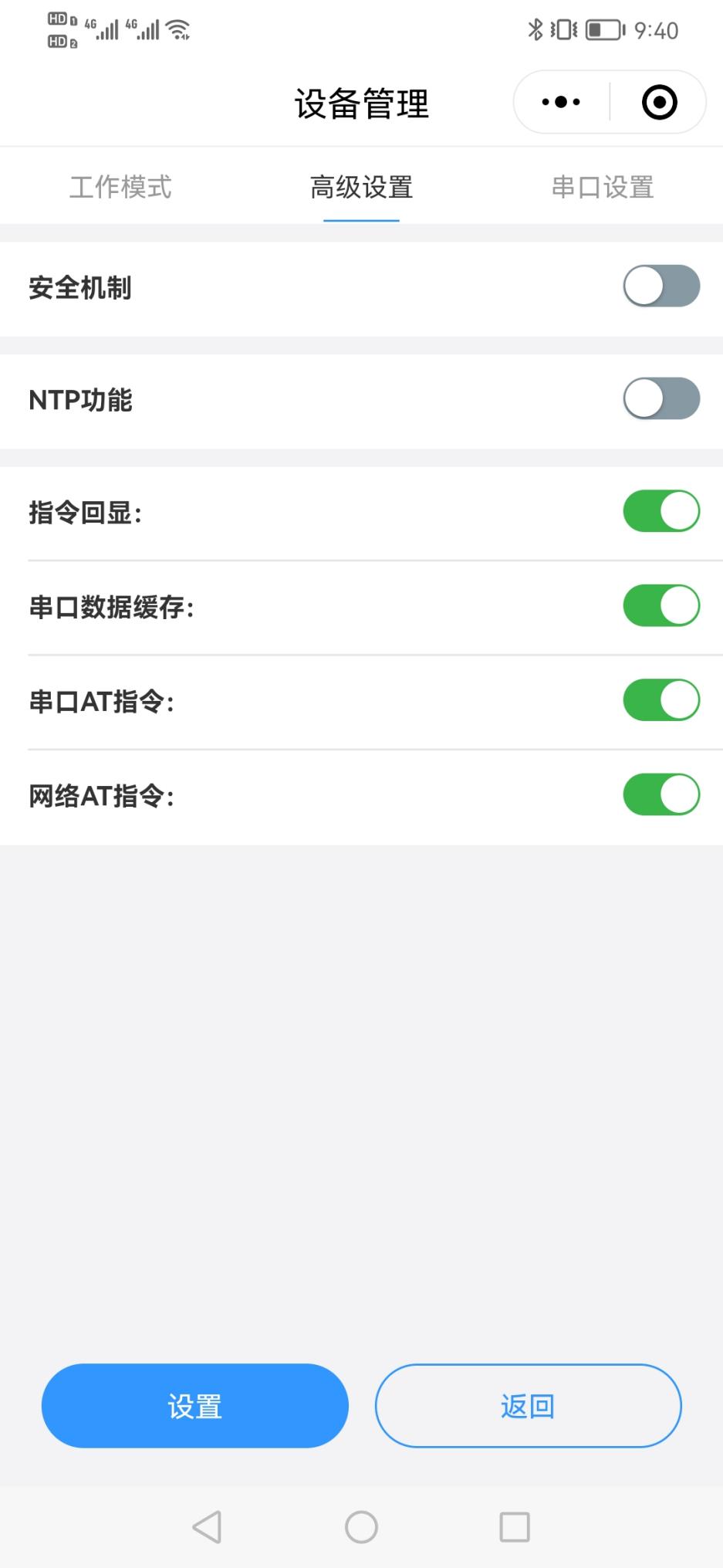

11、點擊高級設置，查看參數，勾選網絡AT指令，其他參數保持默認

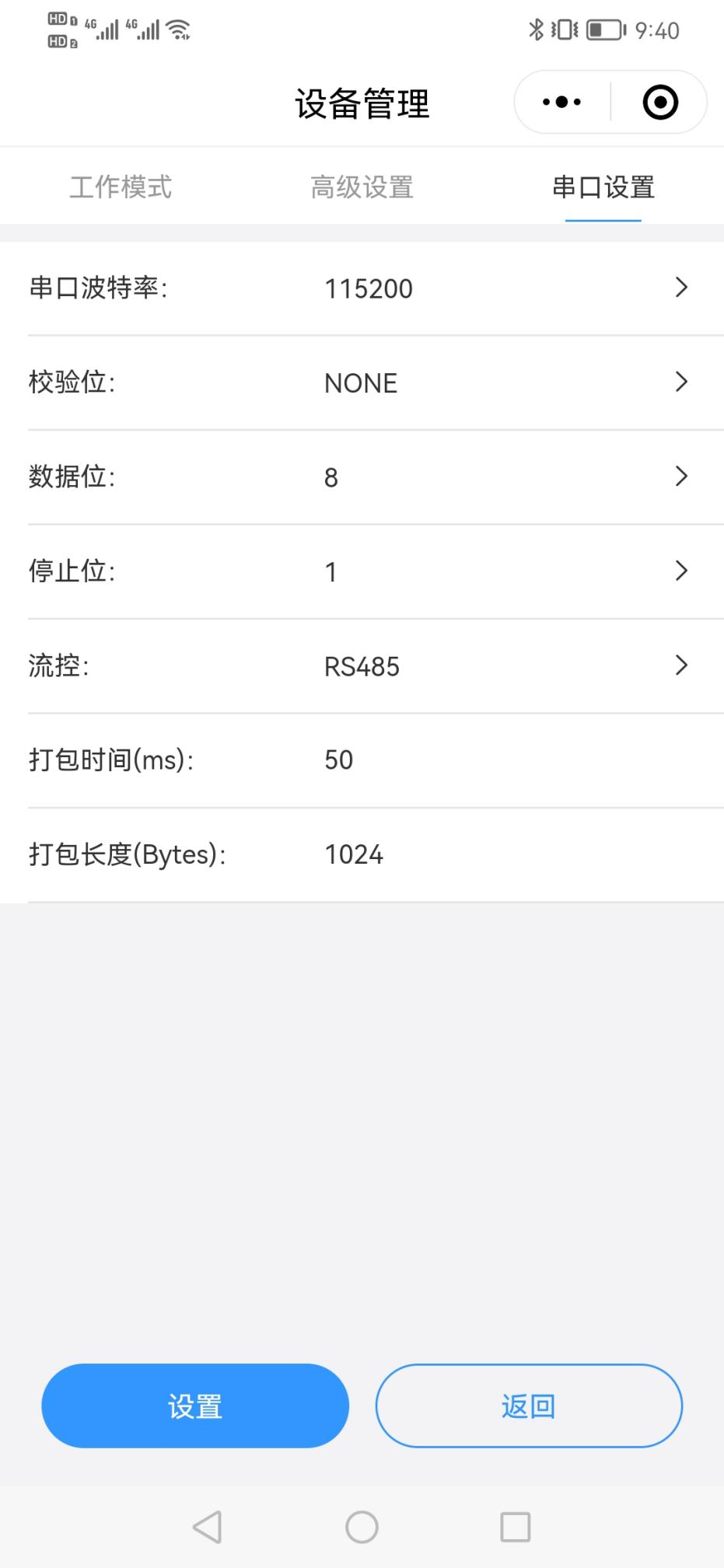

12、點擊串口設置，查看串口波特率115200，實際測試需要修改USR-DR154的波特率，改的和所接485串口設備一致，其他參數保持默認。

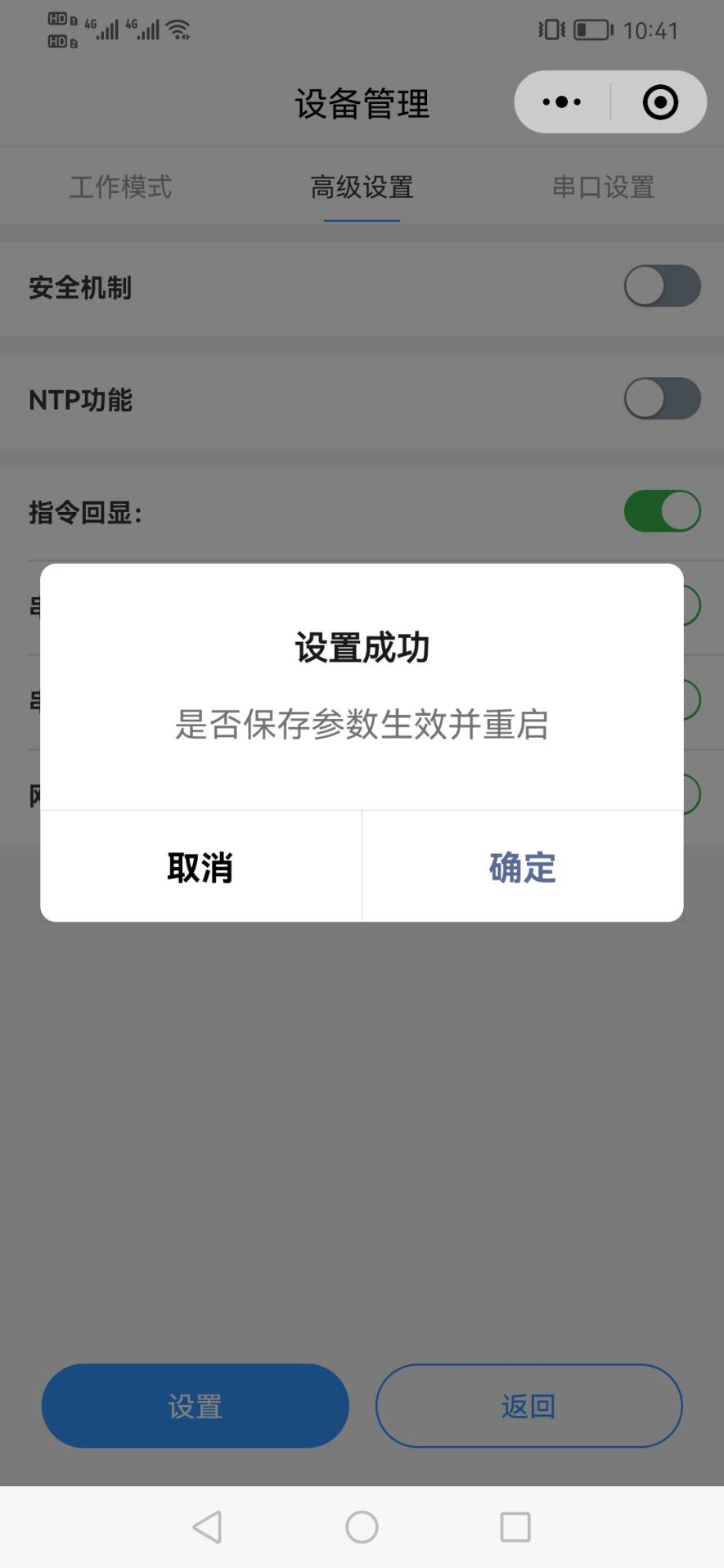

13、參數確認完成之后，點擊聯博士配置工具的設置，提示設置成功，是否保存參數生效并重啟，點擊確定。USR-DR154參數設置并自動重啟。
四、功能調試
1、USR-DR154的485串口接USB-RS485串口線模擬485串口設備，打開串口助手COM10，串口參數和USR-DR154串口參數設置一致。
2、登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR154一樣，點擊連接。
3、以AT指令AT+WKMOD查詢工作模式為例：

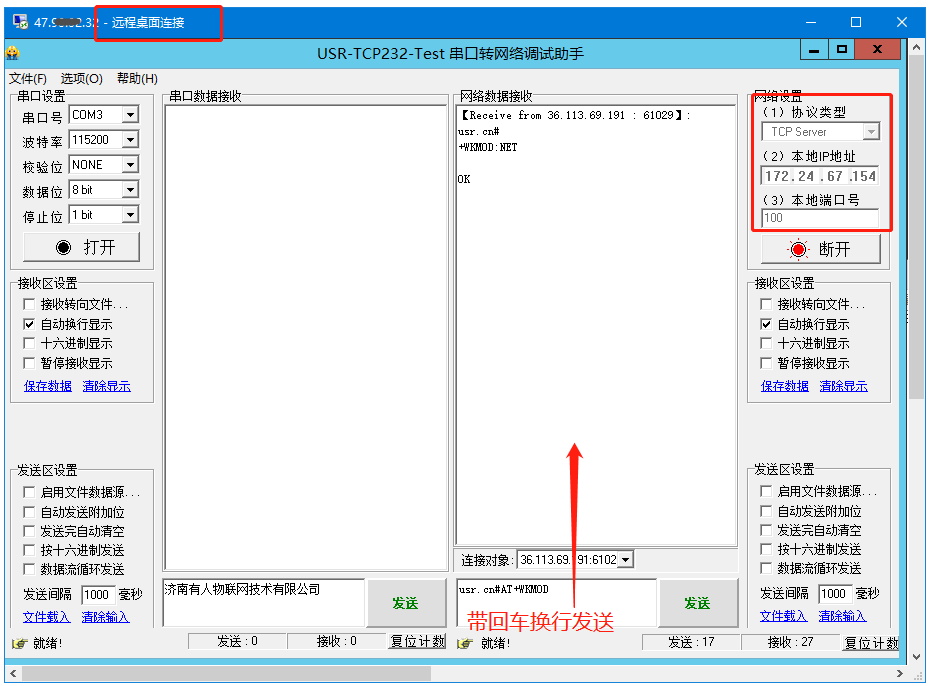

網絡助手發送區，發送usr.cn#AT+WKMOD，后面帶回車換行發送，網絡端可以查詢到工作模式。
usr.cn#
+WKMOD :NET
OK
4、附功能原理：
網絡AT指令是指工作在透傳模式下，通過網絡發送密碼加 AT 指令的方式去設置和查詢參數。
網絡 AT 指令和串口AT 指令類似，區別在于網絡 AT 是從網絡端下發AT 指令，用于客戶服務器遠程查詢或者修改參數使用，客戶可以使用網絡AT 指令進行批量的參數修改和查詢，方便對擁有的設備進行管理。
發送 AT 指令。注：此處AT指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。
編寫人：金志方 編寫日期：2024-04-11
審核人：金志方 審核日期：2024-04-11
訂正版本：V1.0 訂正內容：初稿
