USR-DR154 串口AT指令使用示例

備注：USR-DR154支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html

USR-DR154 設置軟件（新）：http://www.bbxnc.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.bbxnc.com/Download/27.html

二、硬件連接

1、所需物品

USR-DR154 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

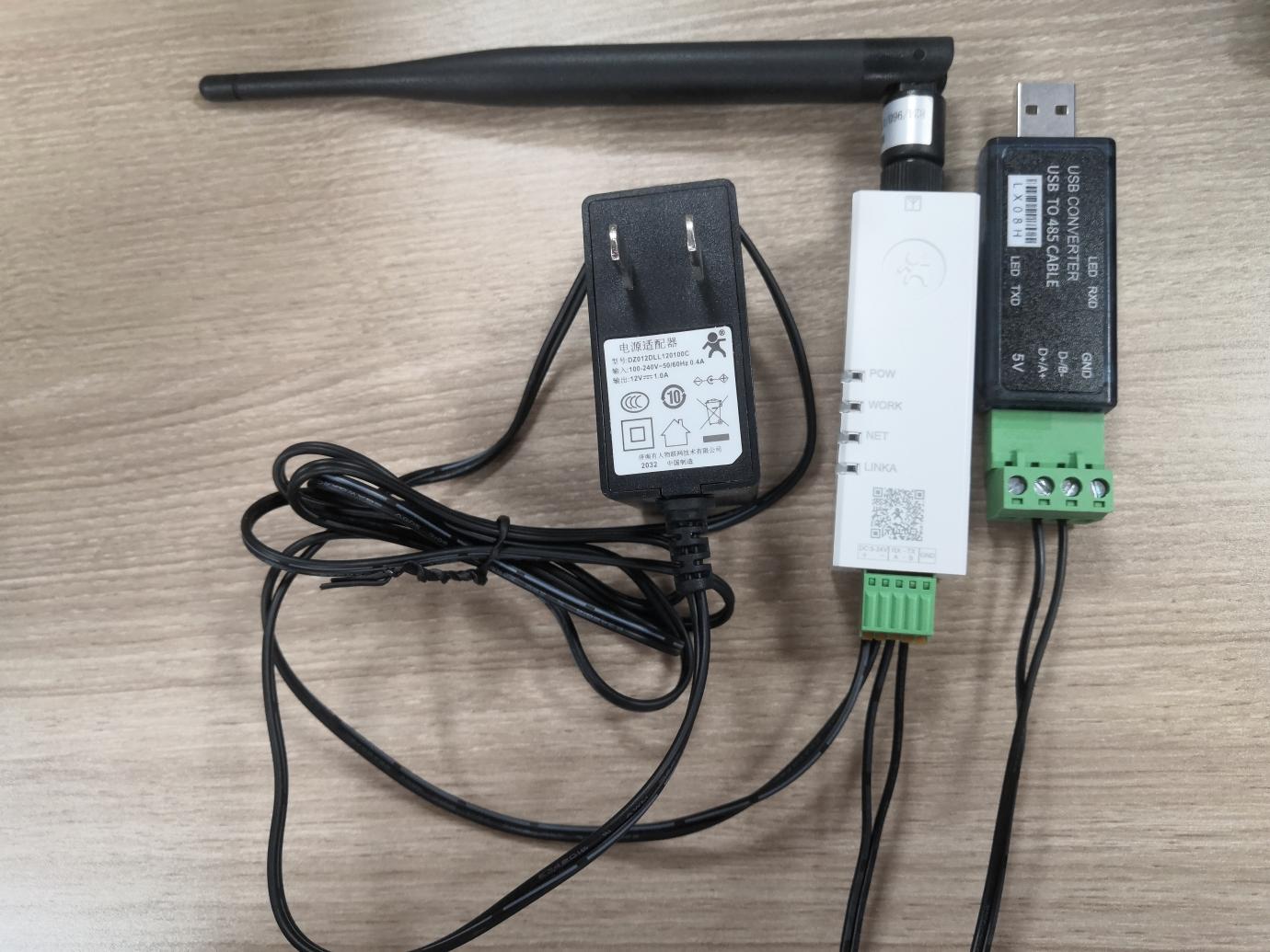

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR154的 +（正極）接電源適配器正極。

USR-DR154的 -（負極）接電源適配器負極。

USR-DR154的A接USB-RS485串口線的A

USR-DR154的B接USB-RS485串口線的B

GND不用接。

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。

3、查看端口號

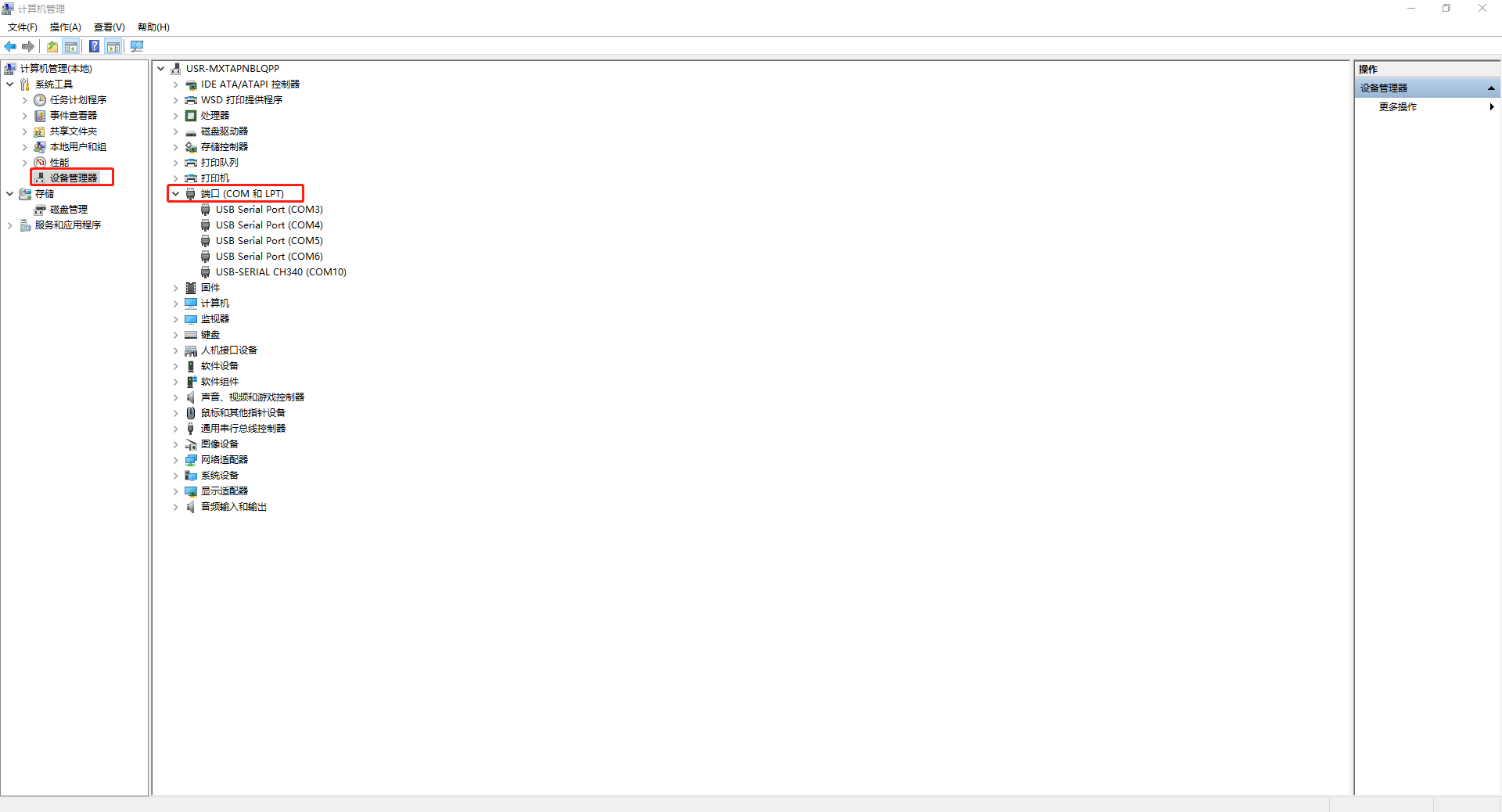

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。

三、USR-DR154串口配置

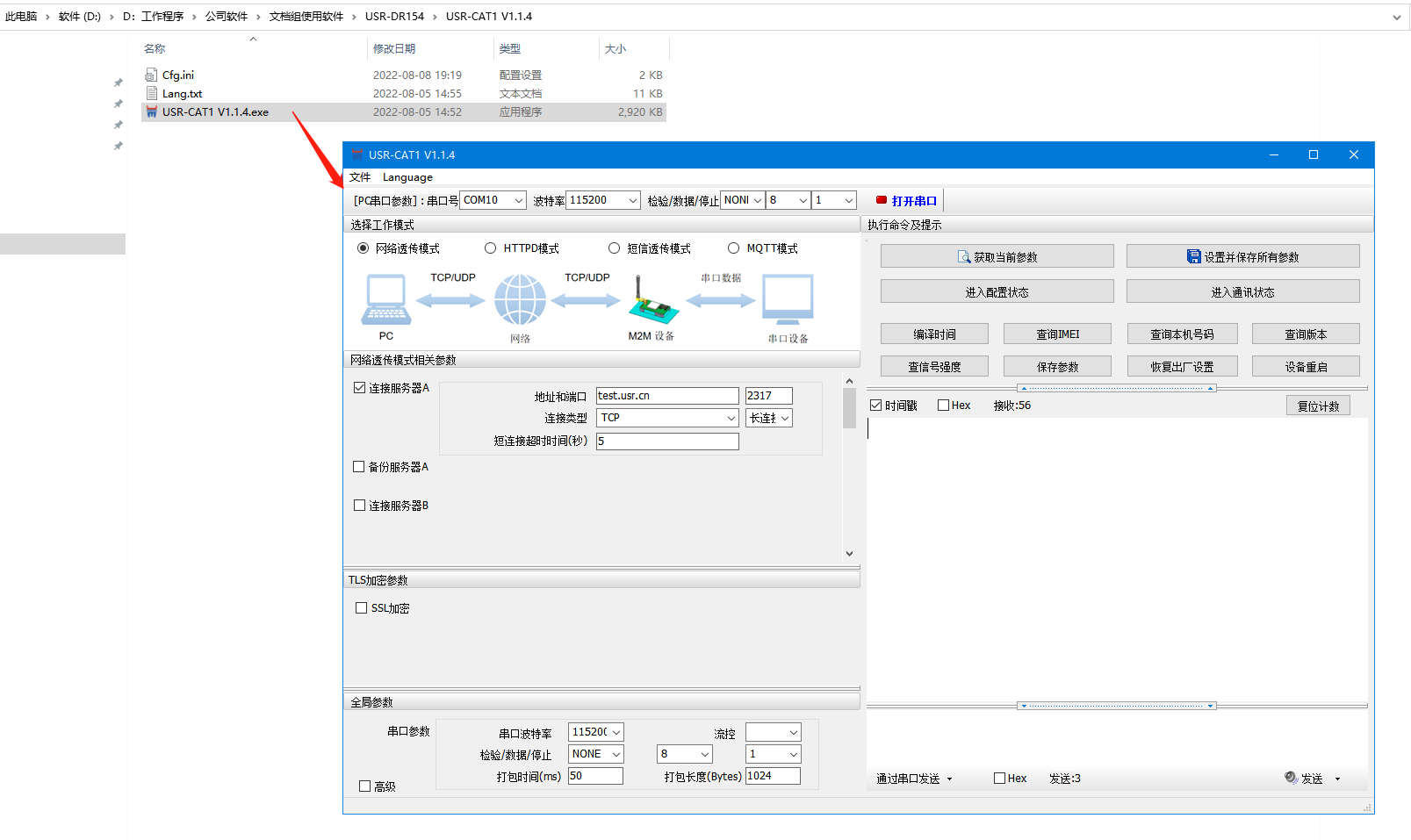

1、打開USR-DR154設置軟件USR-CAT1 V1.1.4.exe

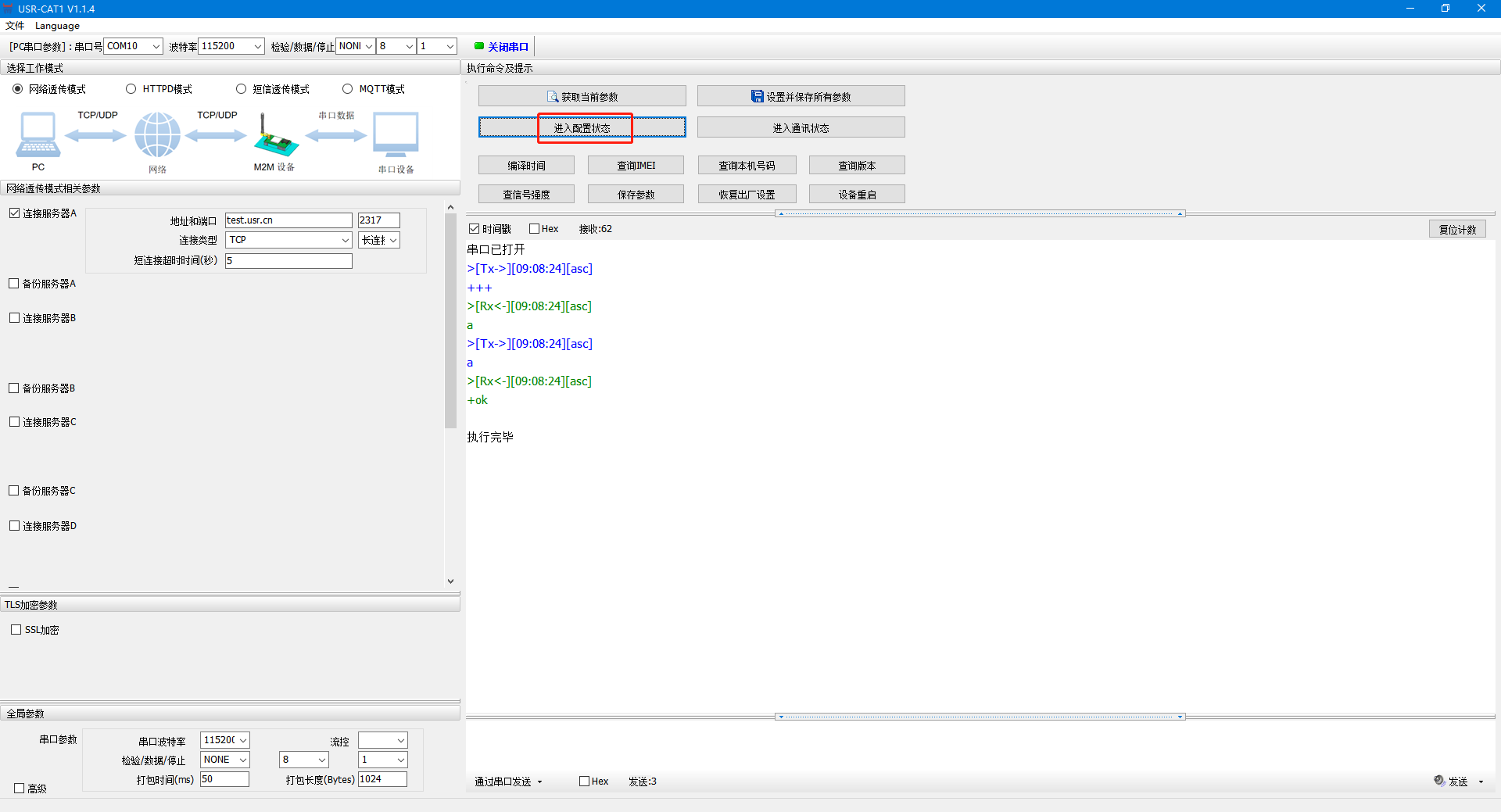

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR154波特率一致，點擊進入配置狀態。

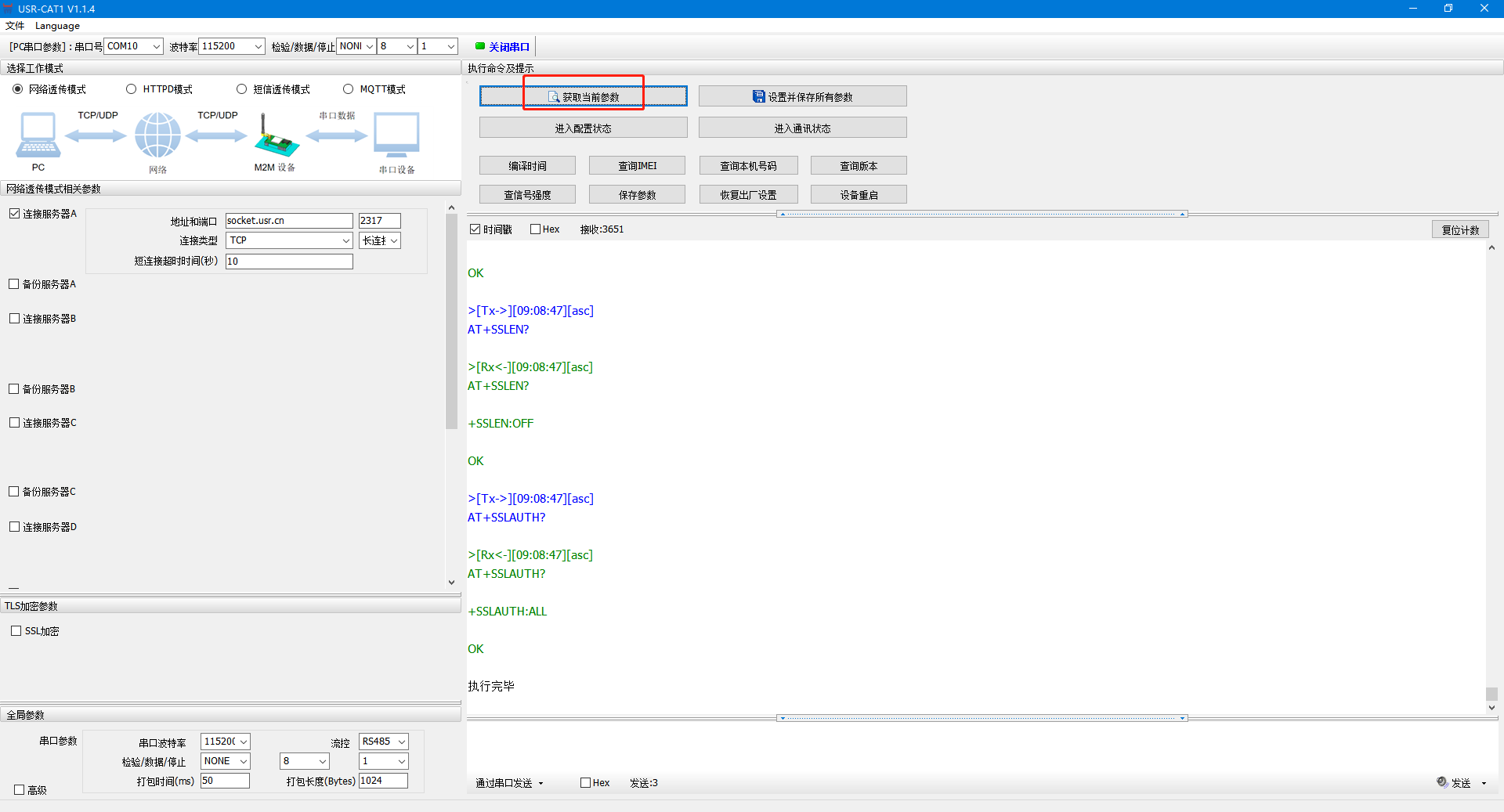

3、點擊獲取當前參數

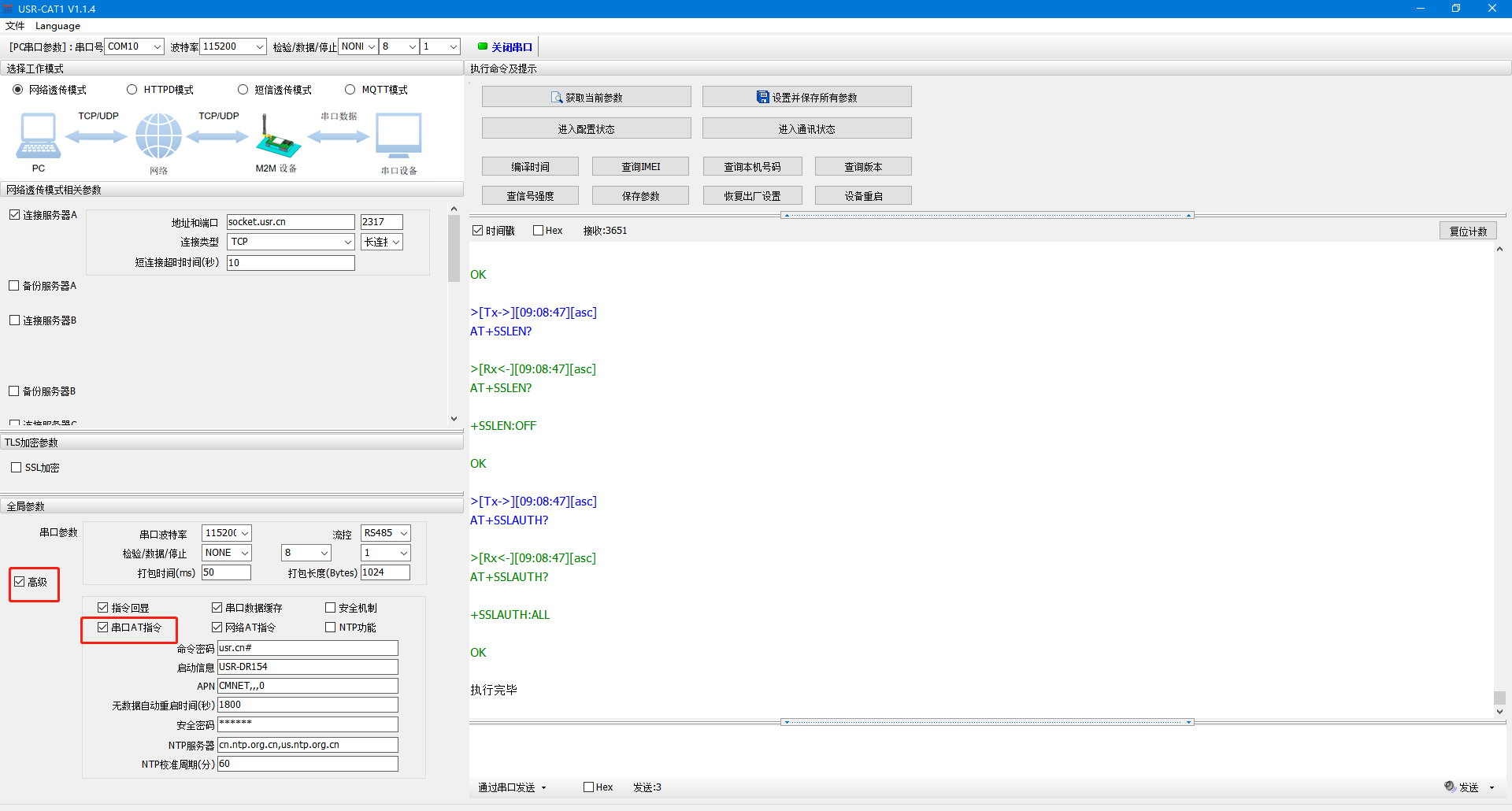

4、勾選高級，查看串口AT指令是否開啟。

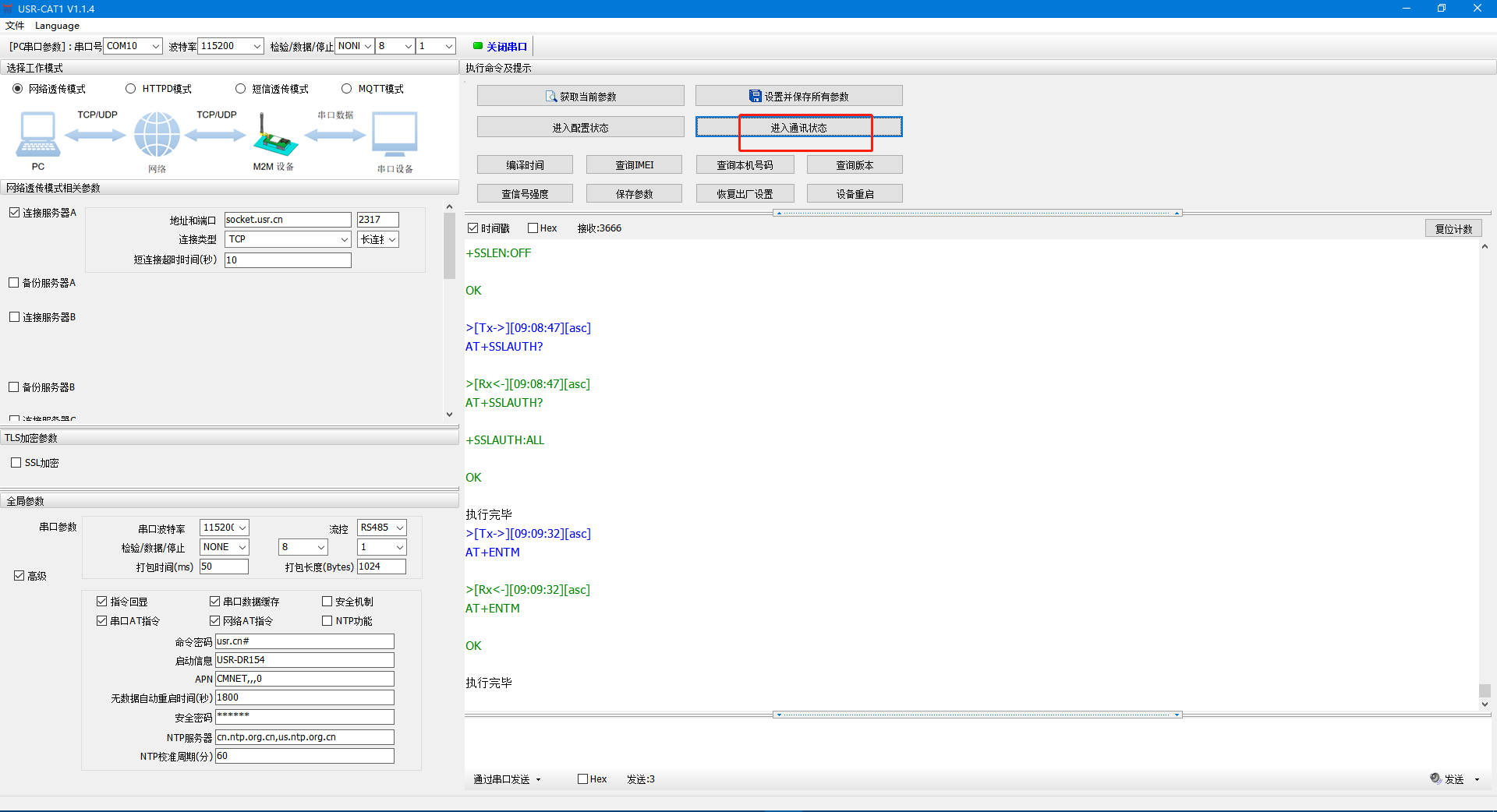

5、默認串口AT指令功能是開啟，不需要設置參數，點擊進入通訊狀態就可以。如果需要修改參數，最后才點擊設置保存所有參數。

四、功能調試

USR-DR154的485串口接USB-RS485串口線模擬485串口設備。

1、串口AT指令功能介紹

串口 AT 指令是指工作在透?jìng)髂Ｊ较拢恍枰袚Q到指令模式，直接使用密碼加 AT 指令的方式去查詢和設置參數的方法。

一般應用在 客戶設備需要在模塊運行時查詢或者修改參數使用，不需要復雜的+++時序，快速的查詢或者設置參數。發送AT指令。

注：此處 AT 指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。

使用串口 AT 指令首先需要確認固件支持該功能，并且工作在透?jìng)髂Ｊ较拢梢园凑杖缦虏僮鬟M(jìn)行配置：

（1）設置工作模式為“網絡透?jìng)鳌?/span>

（2）確認當前的密碼字，DTU 默認密碼為：usr.cn#

（3）完成設置后，點擊設置并保存所有參數按鈕，完成參數設置

注：以上為準備工作，也可以通過 AT 指令實現，完成設置后即可在透?jìng)髂Ｊ较聦?shí)現串口 AT 指令。

4) DTU 重啟后，從串口向 DTU 發送“usr.cn#AT+SOCKA[0D][0A]”，DTU 接收后，會返回相應的查詢信息

2、串口助手發送數據測試

以AT指令A(yù)T+WKMOD查詢工作模式為例：

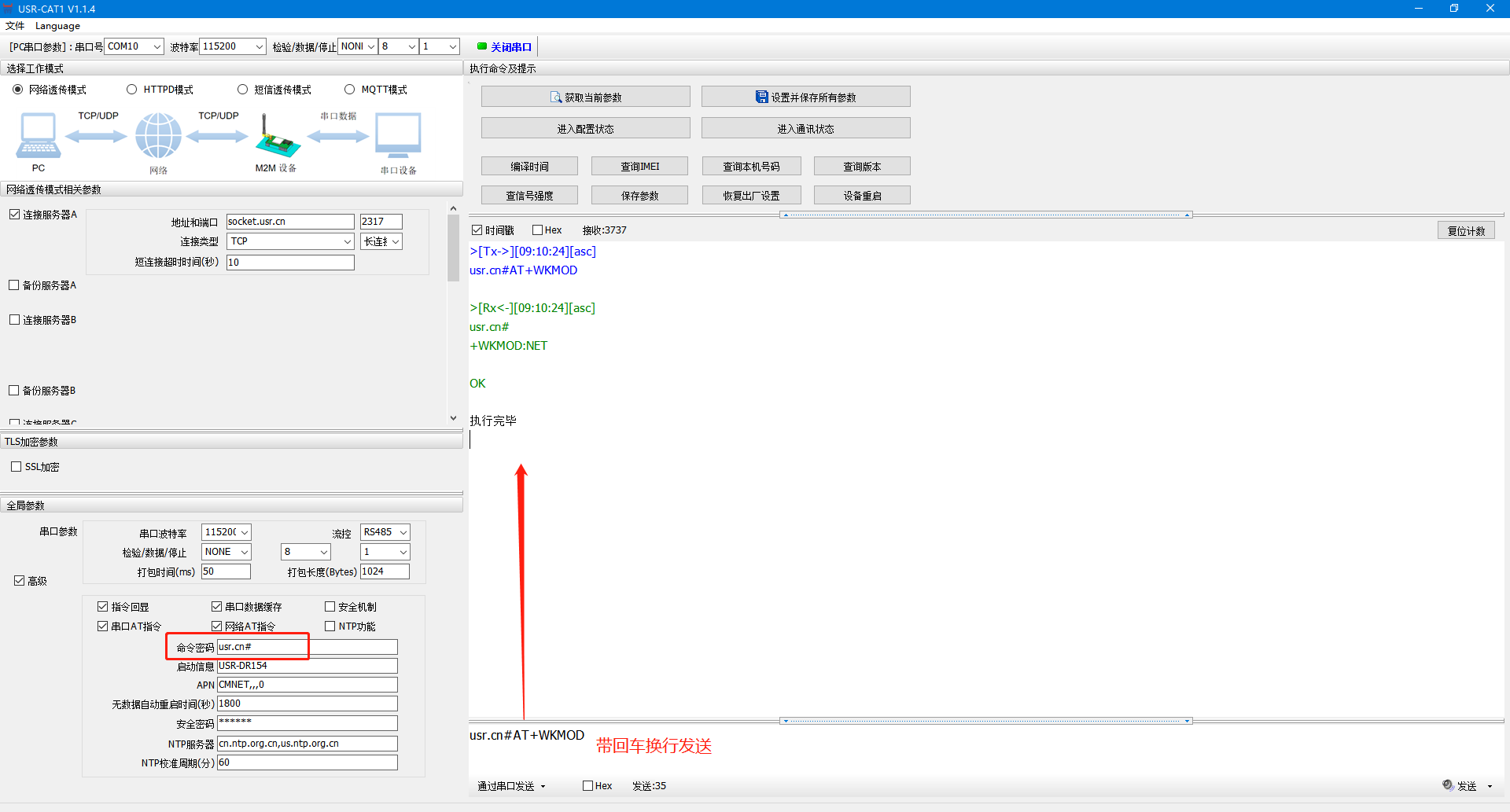

在進入通訊狀態時，打開串口助手COM10，串口參數和USR-DR154串口參數設置一致，發送usr.cn#AT+WKMOD后面帶回車換行發送，串口可以查詢到工作模式。

>[Tx->][09:10:24][asc]

usr.cn#AT+WKMOD

>[Rx<-][09:10:24][asc]

usr.cn#

+WKMOD:NET

OK

執行完畢

編寫人：金志方 編寫日期：2024-04-08

審核人：金志方 審核日期：2024-04-08

訂正版本：V1.0 訂正內容：初稿
