一、資料下載
USR-G776軟件設計手冊官網下載鏈接：http://www.bbxnc.com/Download/807.html
USR-G776 說明書官網下載鏈接：http://www.bbxnc.com/Download/806.html
USR-G776 規格書官網下載鏈接：http://www.bbxnc.com/Download/808.html
USR-G776 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/814.html
虛擬串口軟件（V5）官網下載鏈接：http://www.bbxnc.com/Download/924.html
網絡調試助手 串口調試助手二合一軟件下載鏈接：http://www.bbxnc.com/Download/31.html
二、硬件連接
1、所需物品
USR-G776 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
SIM卡 1張
筆記本電腦 1臺
2、硬件連接

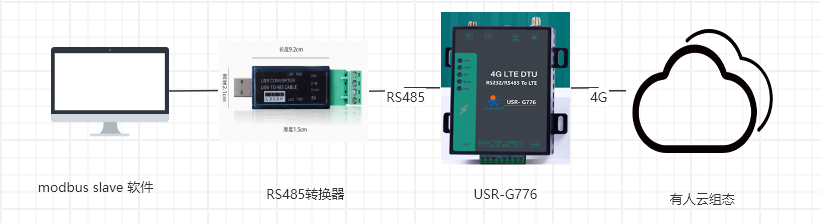

USR-G776的485串口接USB-RS485串口線到電腦USB口，插上天線，然后產品接12V電源適配器上電。
電腦打開設置軟件。
附圖：
三、產品參數設置
1、USR-G776對接有人云參數設置

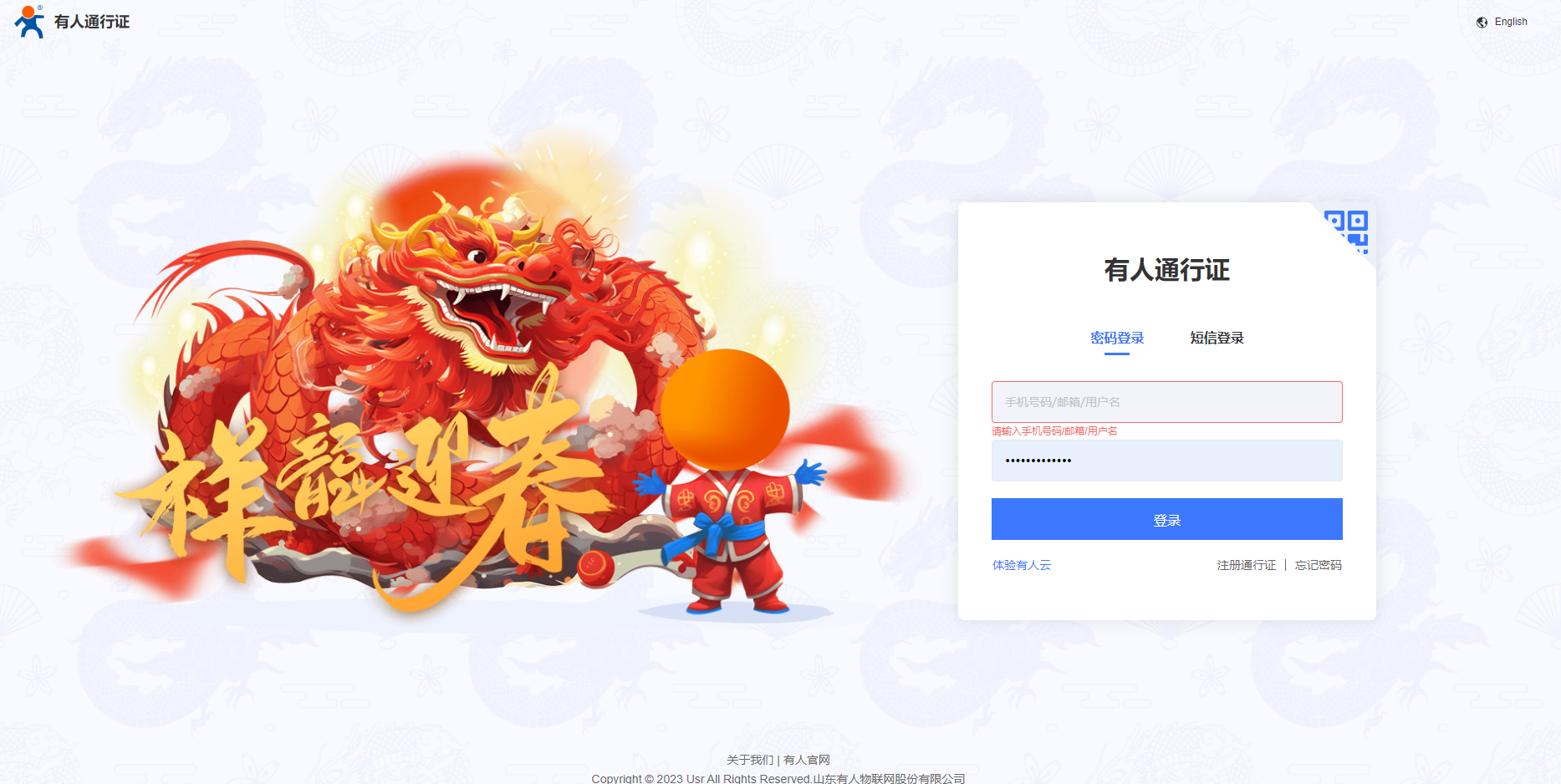

登錄有人云：https://account.usr.cn/#/login?type=mp_scada

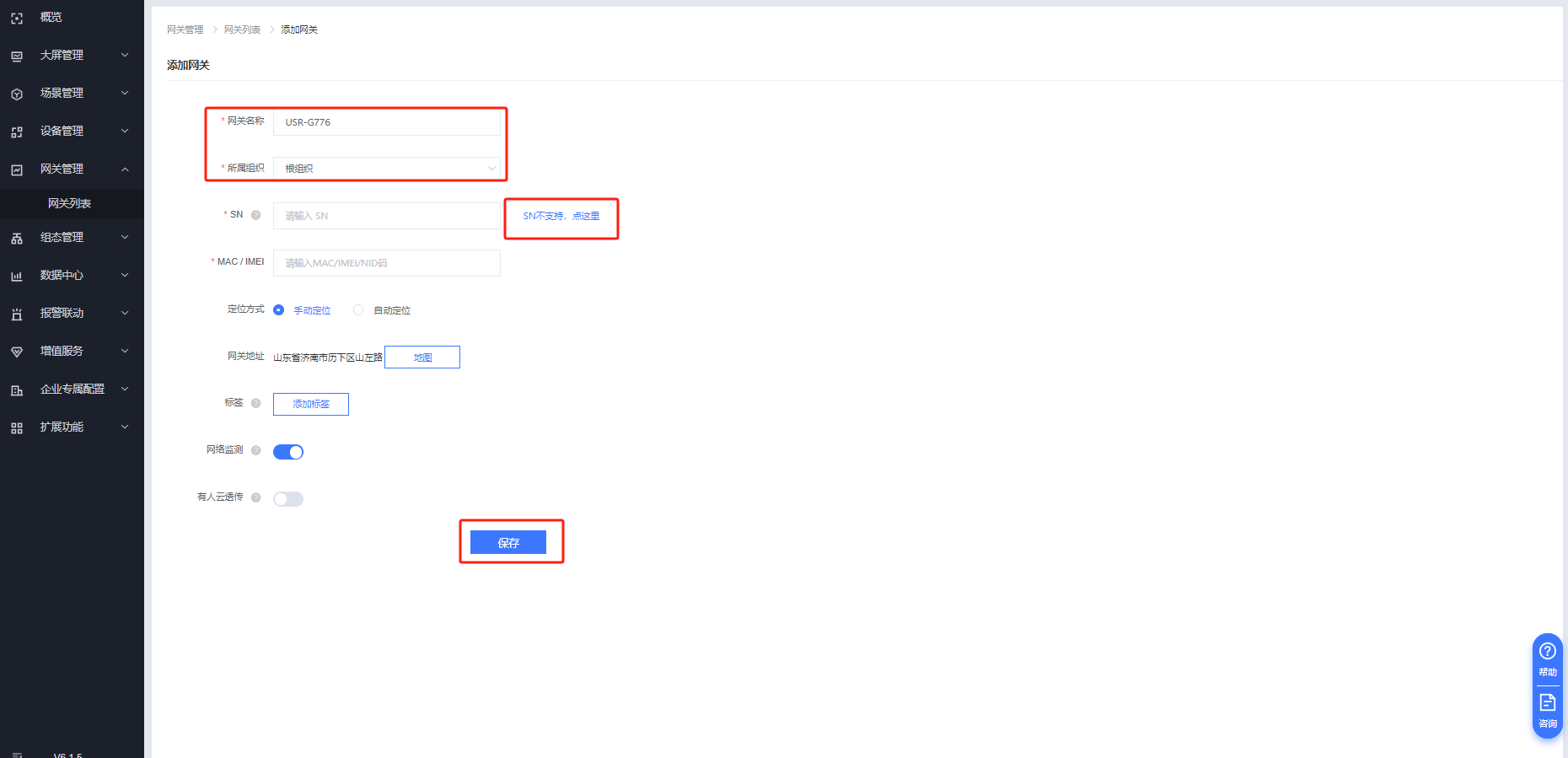

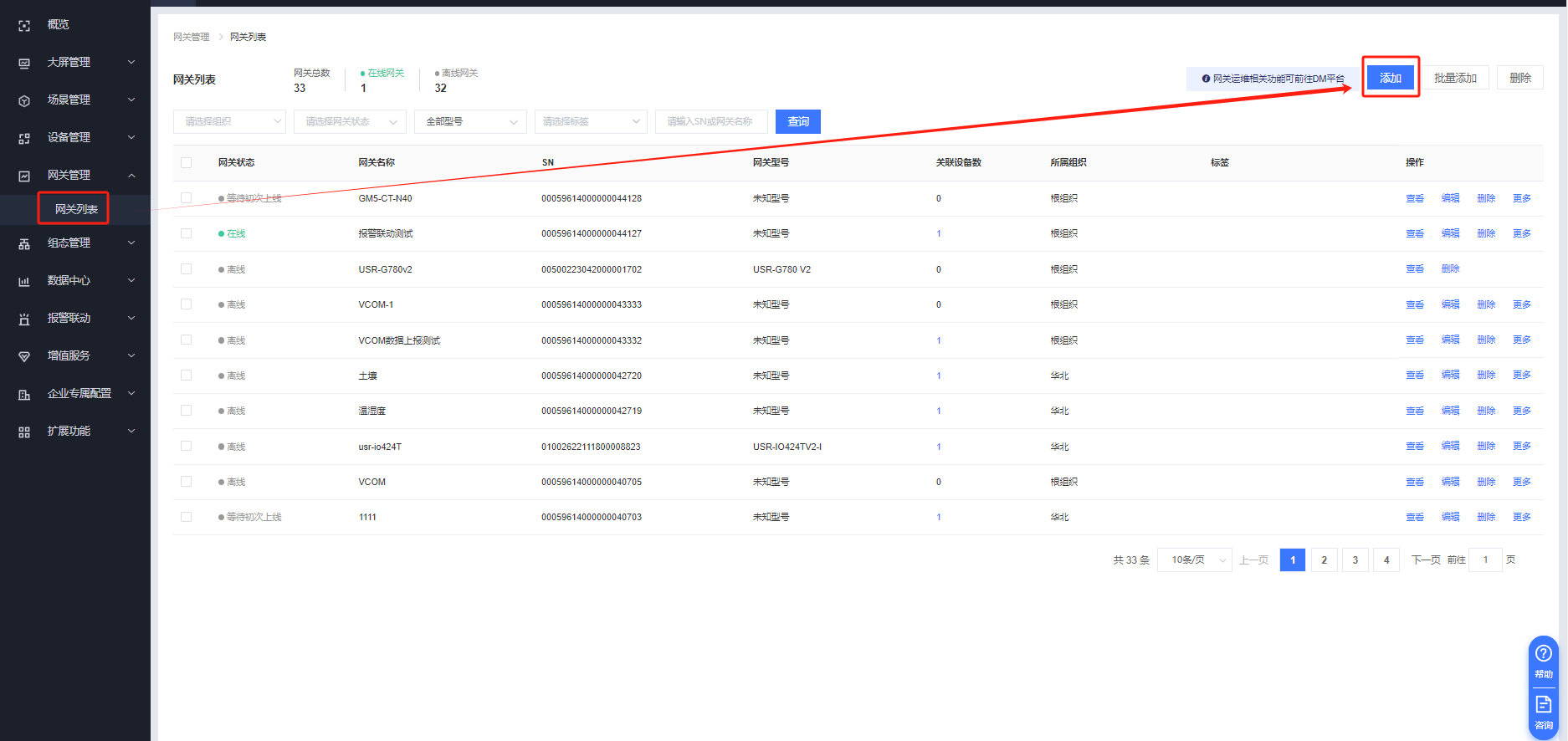

網關管理—網關列表—添加
填入網關名稱、選擇根組織、選擇SN不支持點這里，點擊保存即可。

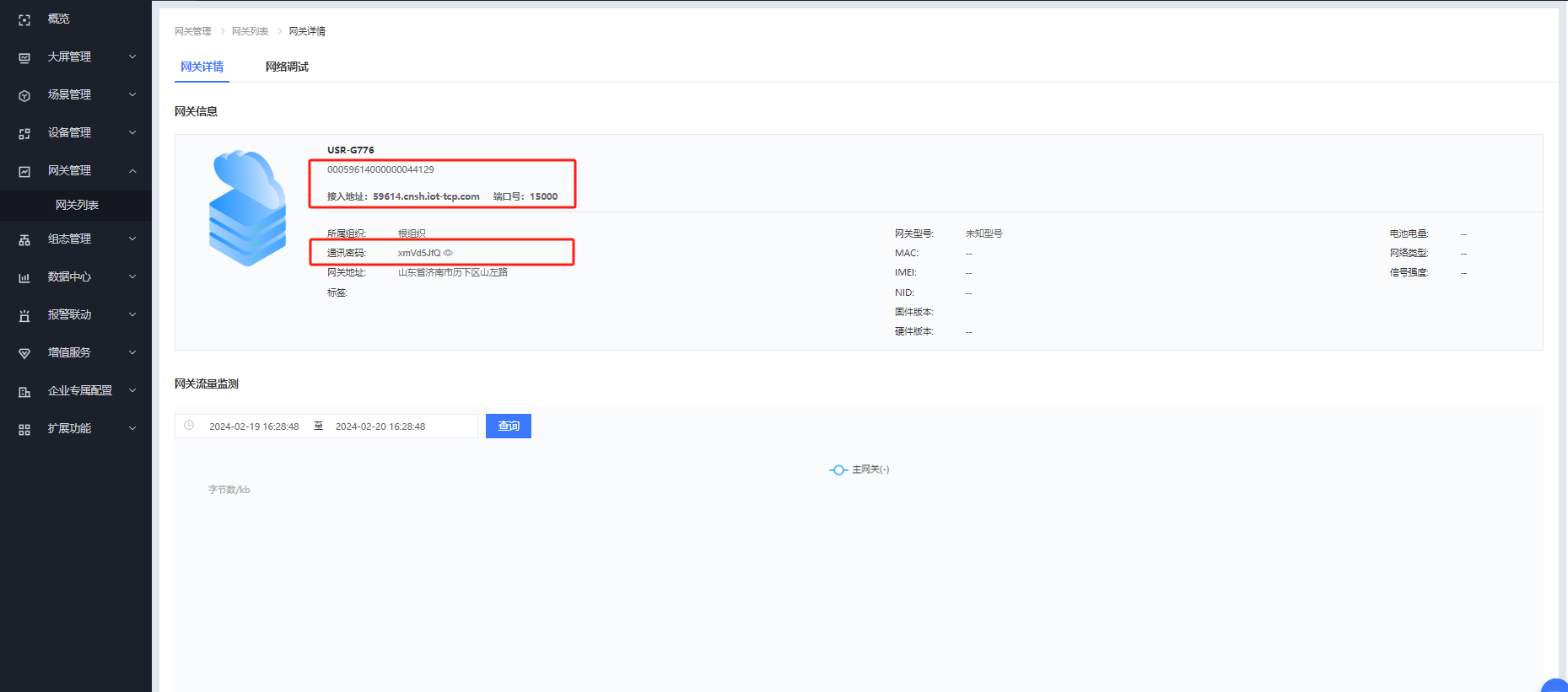

點擊網關列表—網關名稱，可以看到平臺給設備分配的ID、密碼和接入地址

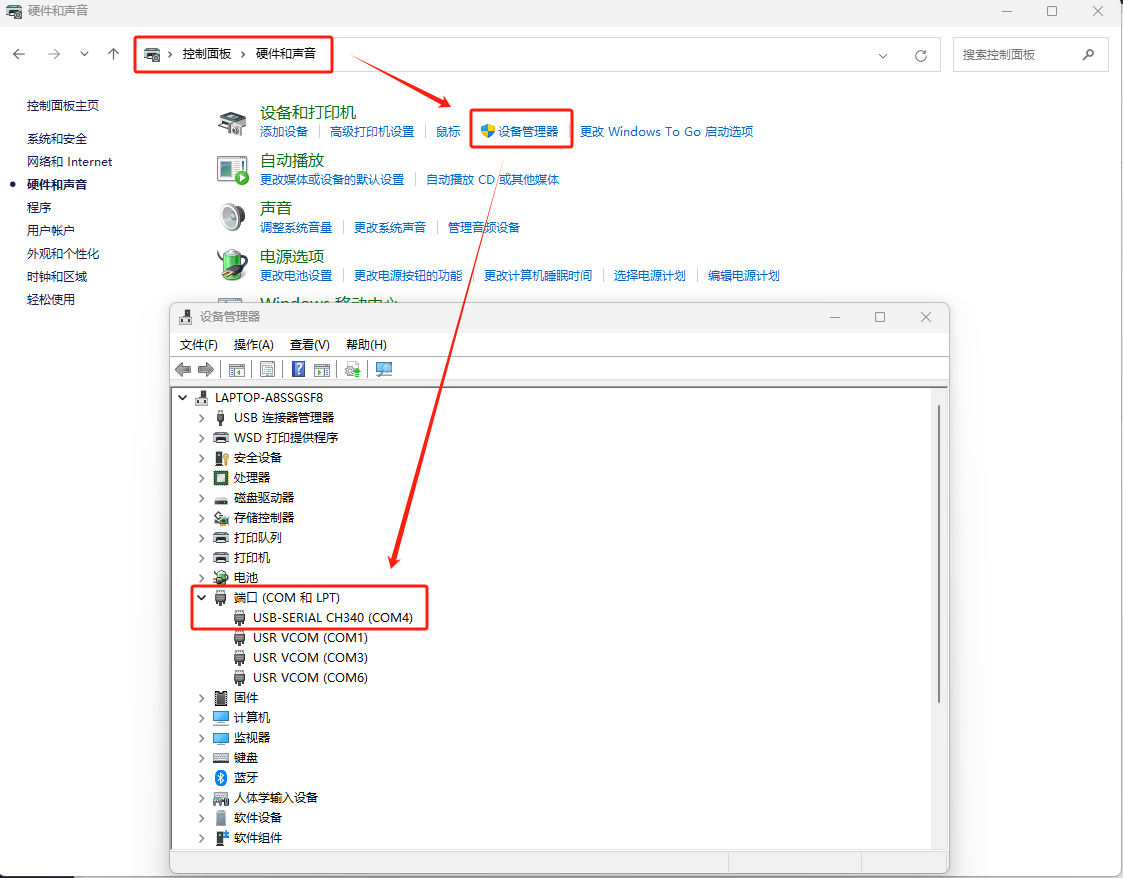

打開電腦控制面板—設備管理器—查看核實USB轉換器COM口

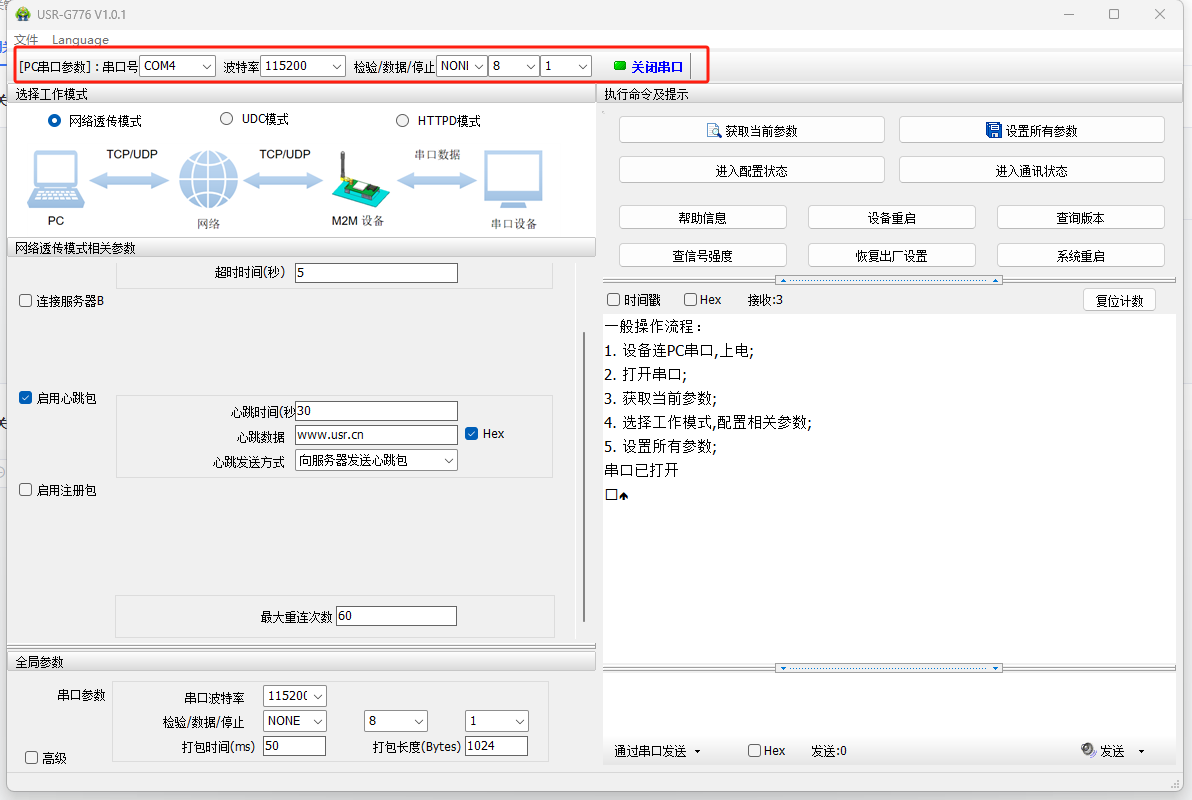

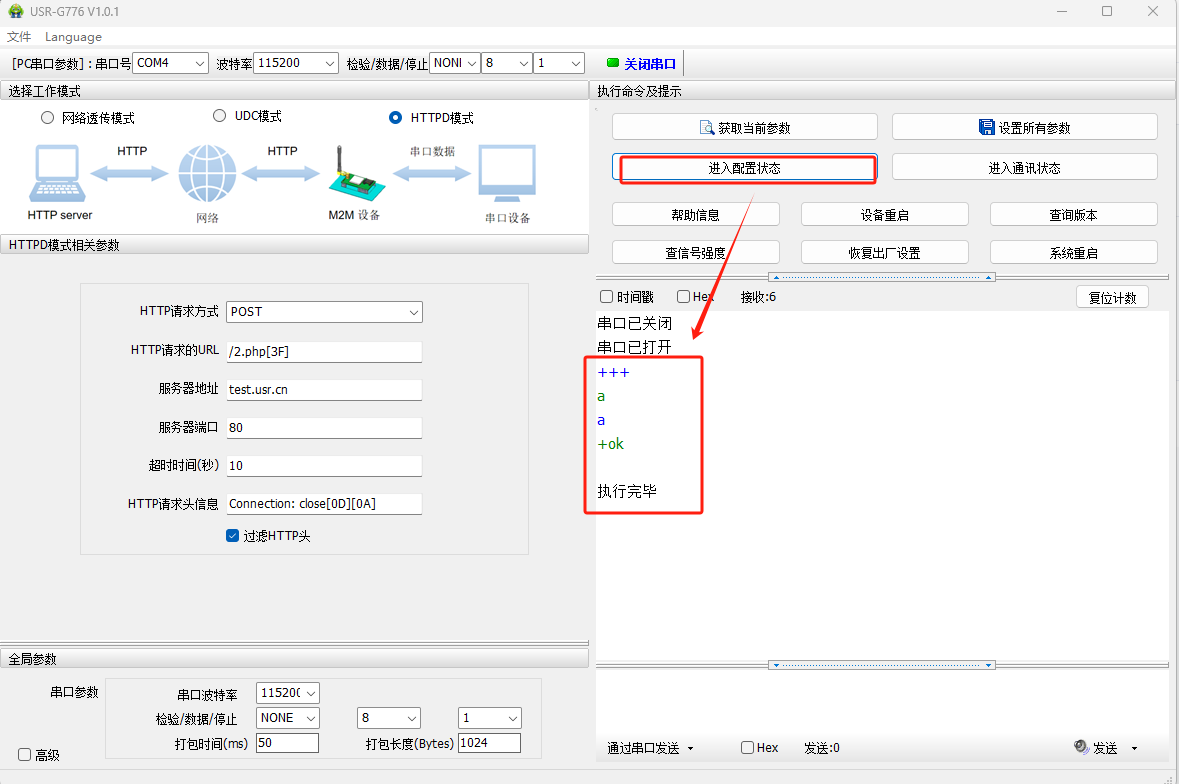

打開USR-G776上位機軟件，選擇正確串口號，串口參數選擇115200 NONE 8 1，點擊打開串口。
點擊進入配置狀態

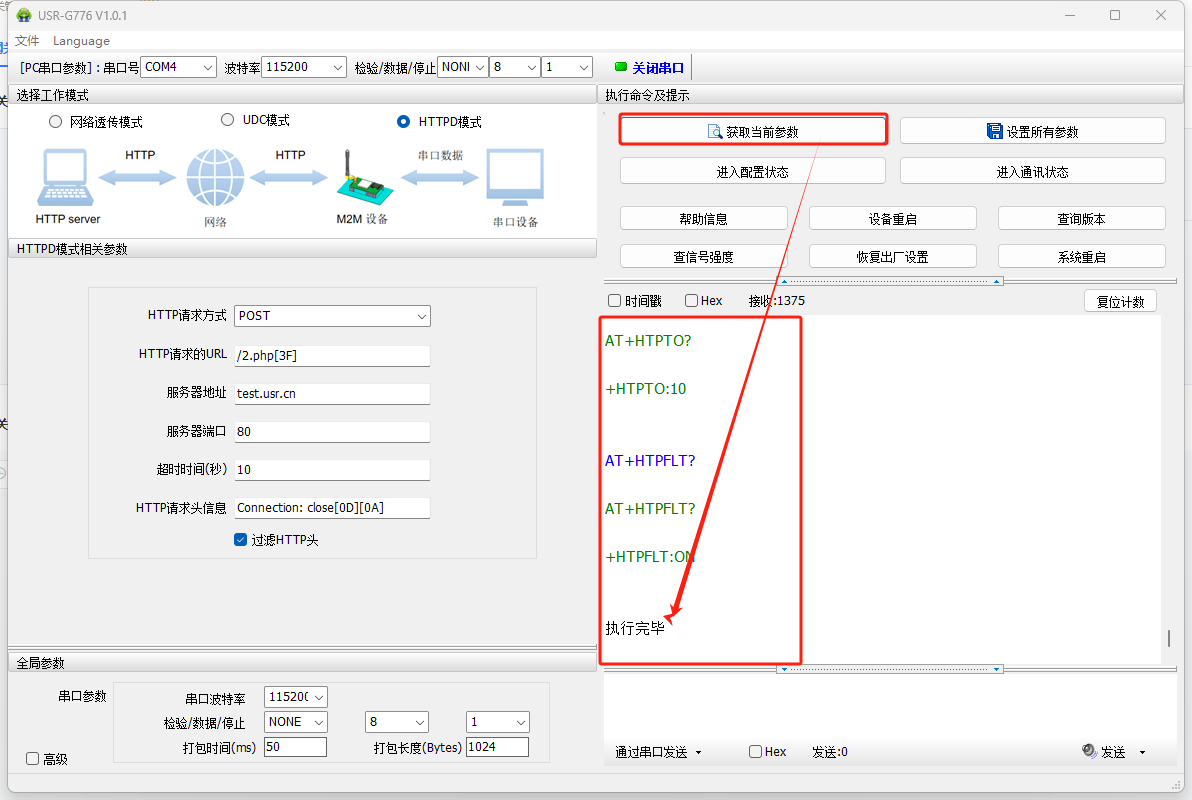

獲取當前參數

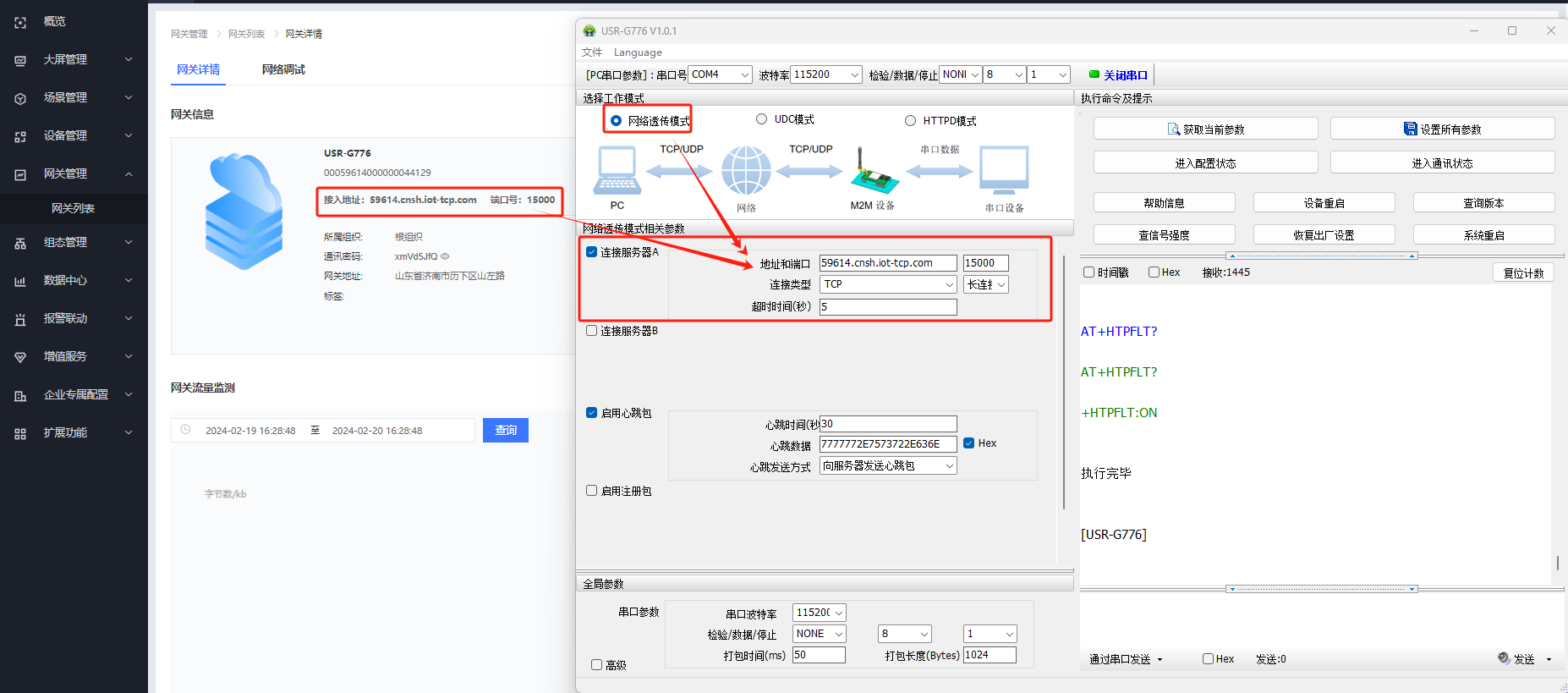

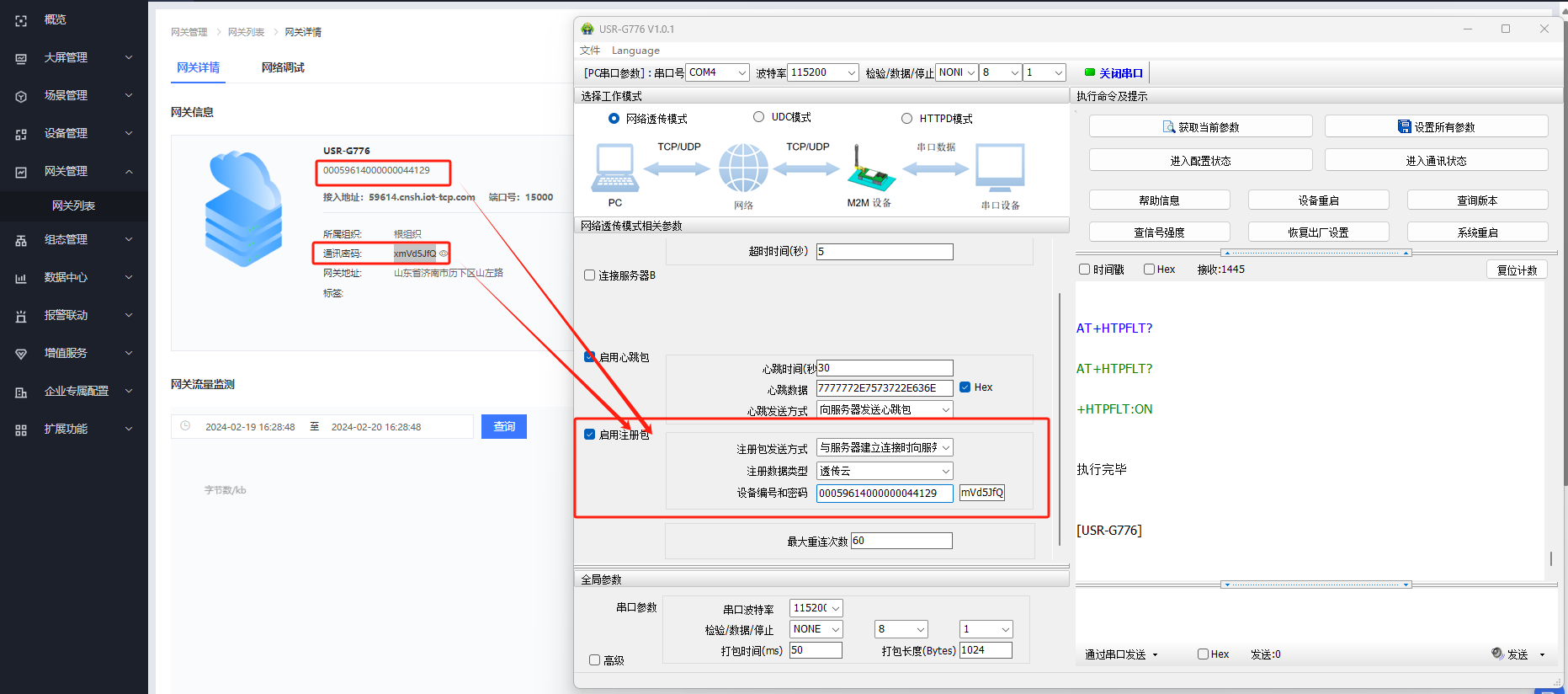

填入有人云分配的接入地址
注冊包選擇透傳云，填入ID和密碼

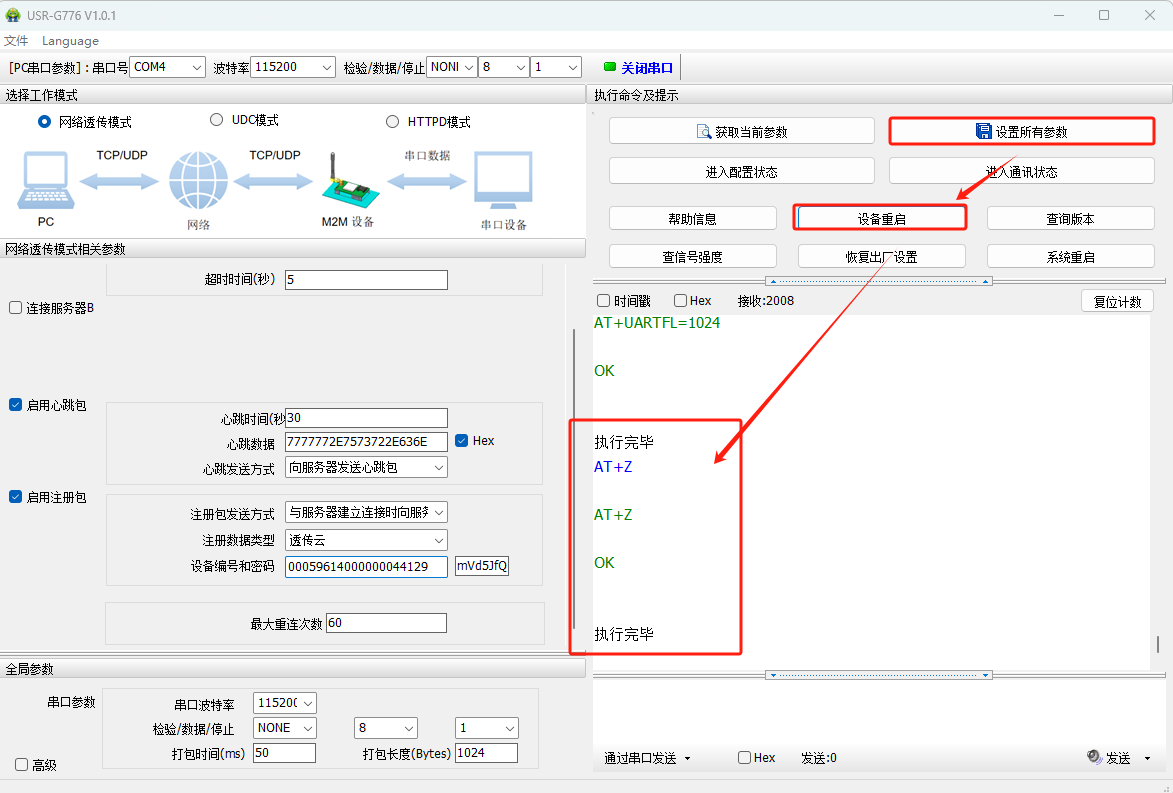

保存并設置所有參數，設備重啟

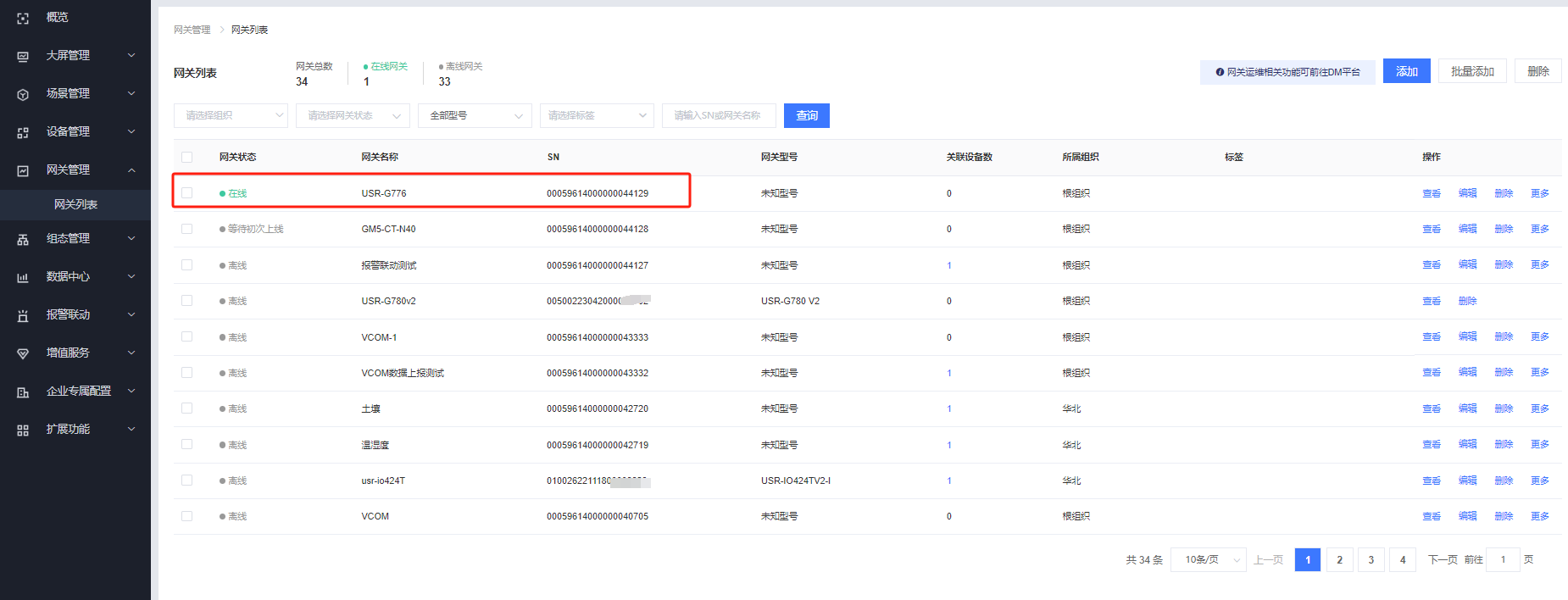

即可看到設備在有人云端在線
2、有人云變量模板及設備設置

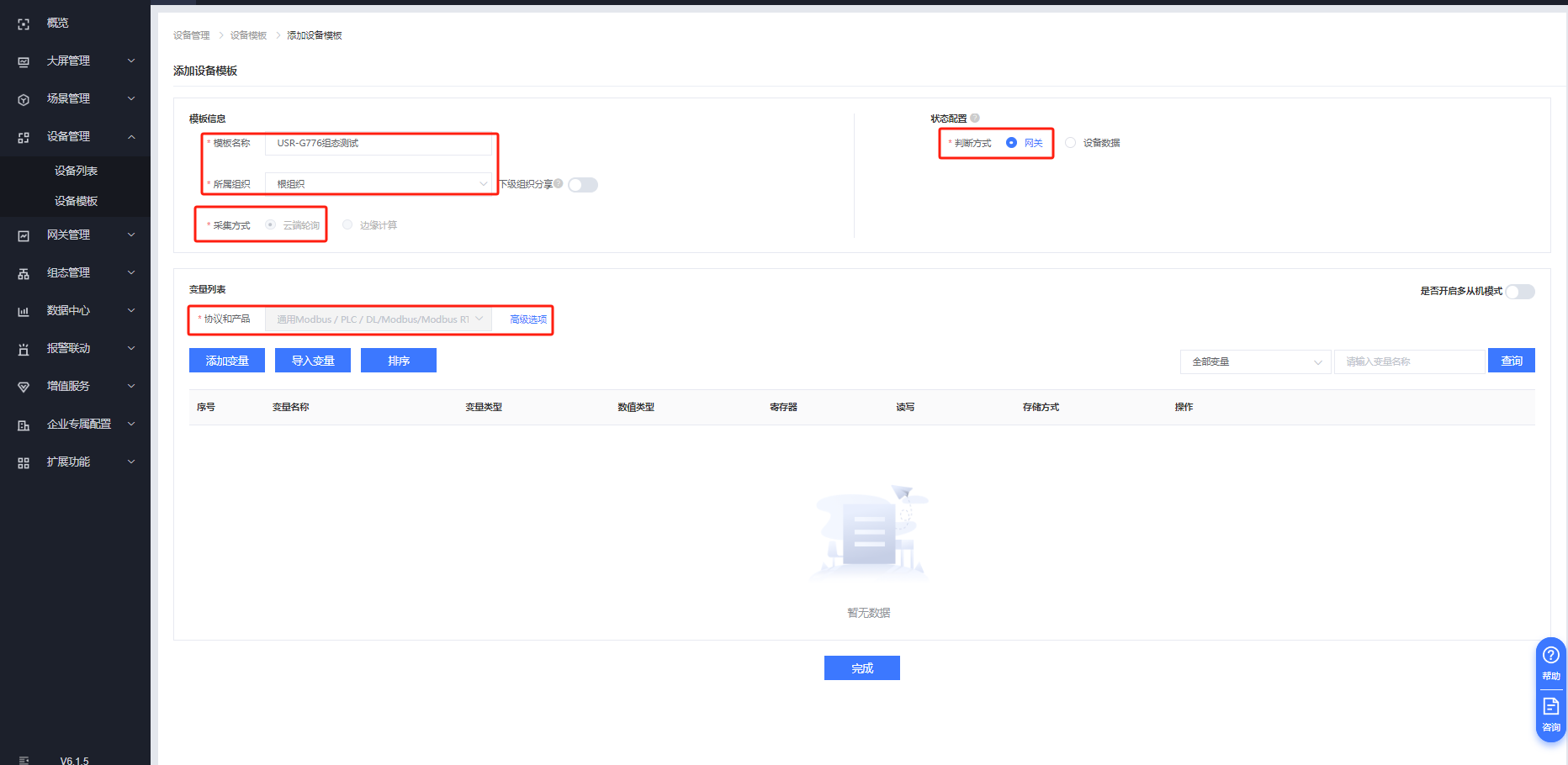

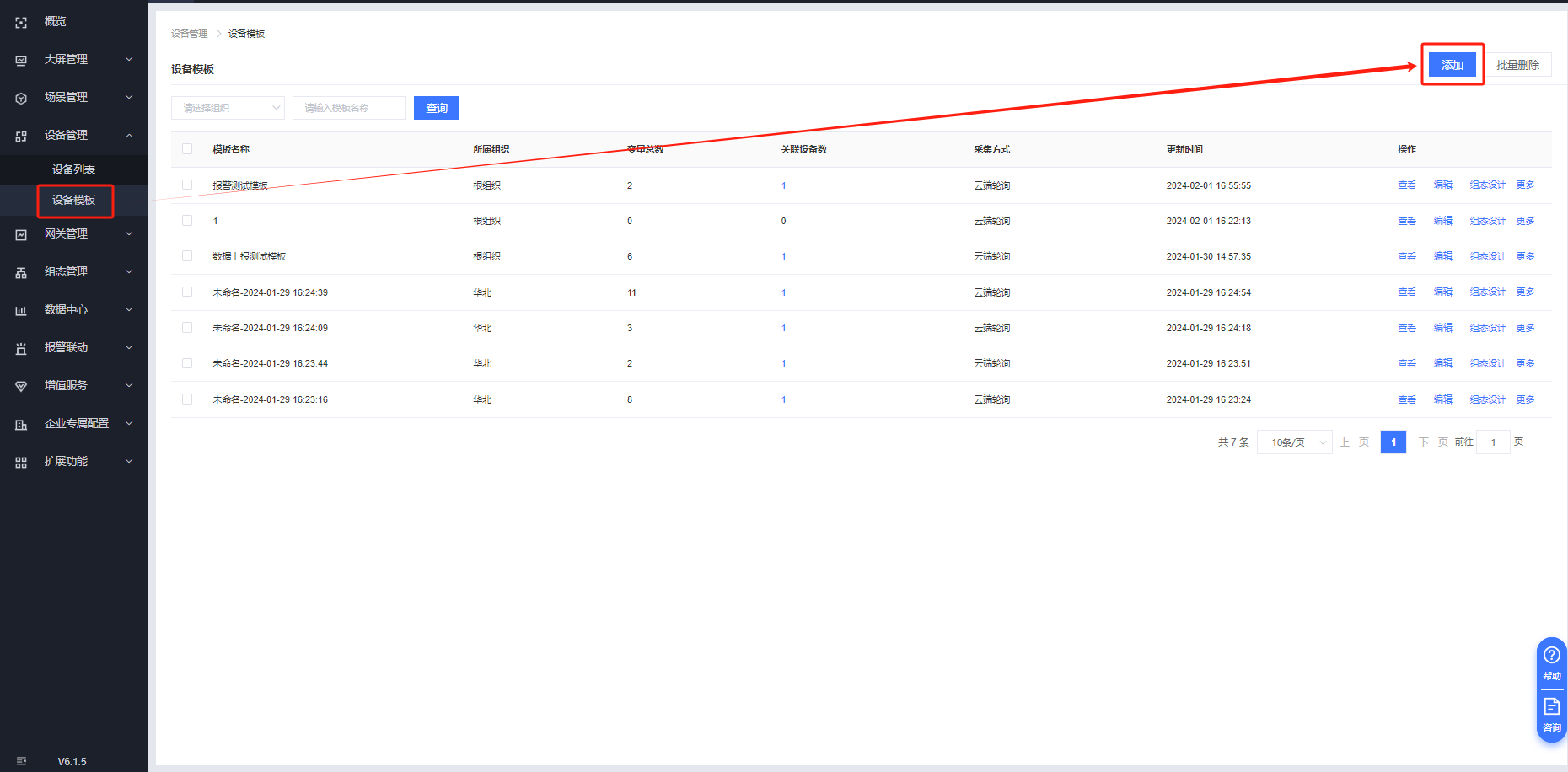

設備管理---設備模板---添加
填入名稱選擇根組織，采集方式選擇云端輪詢
協議選擇通用Modbus / PLC / DL/Modbus/Modbus RTU

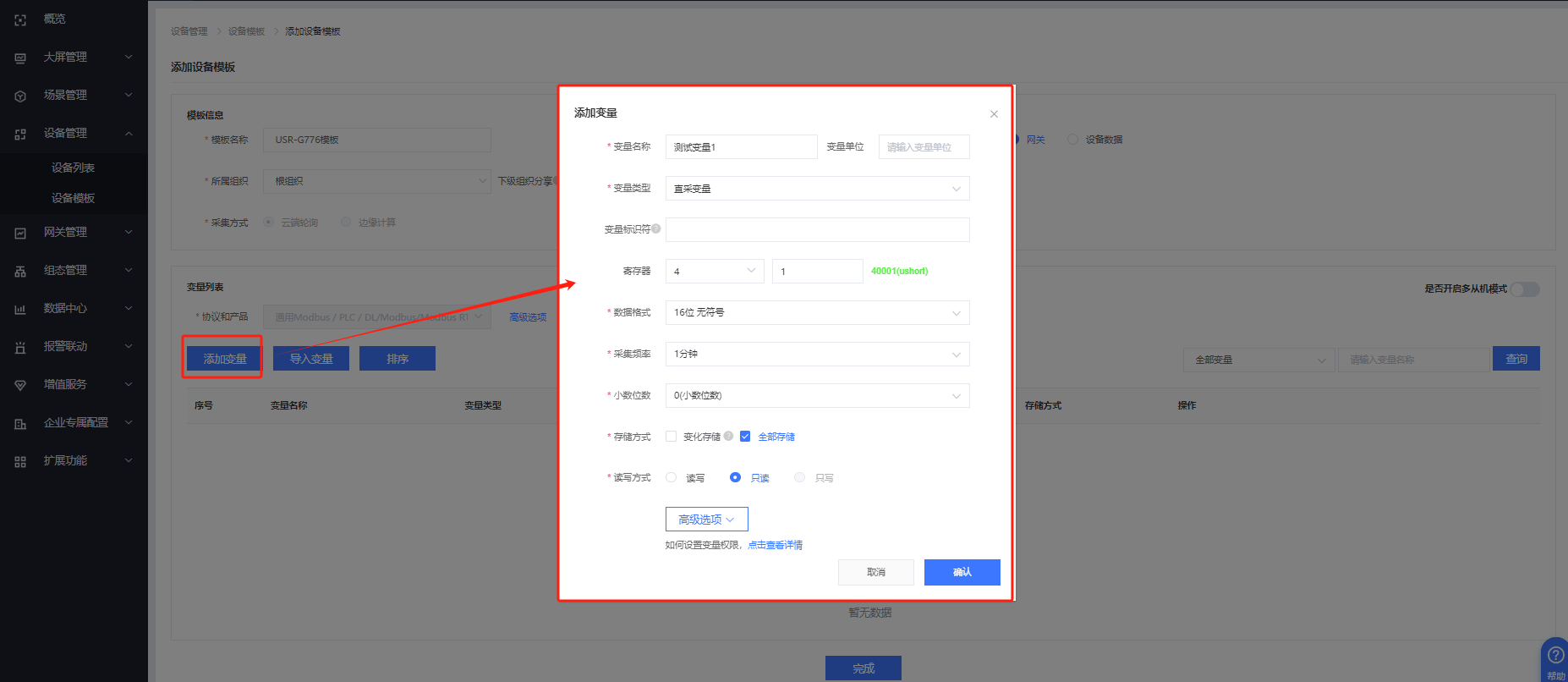

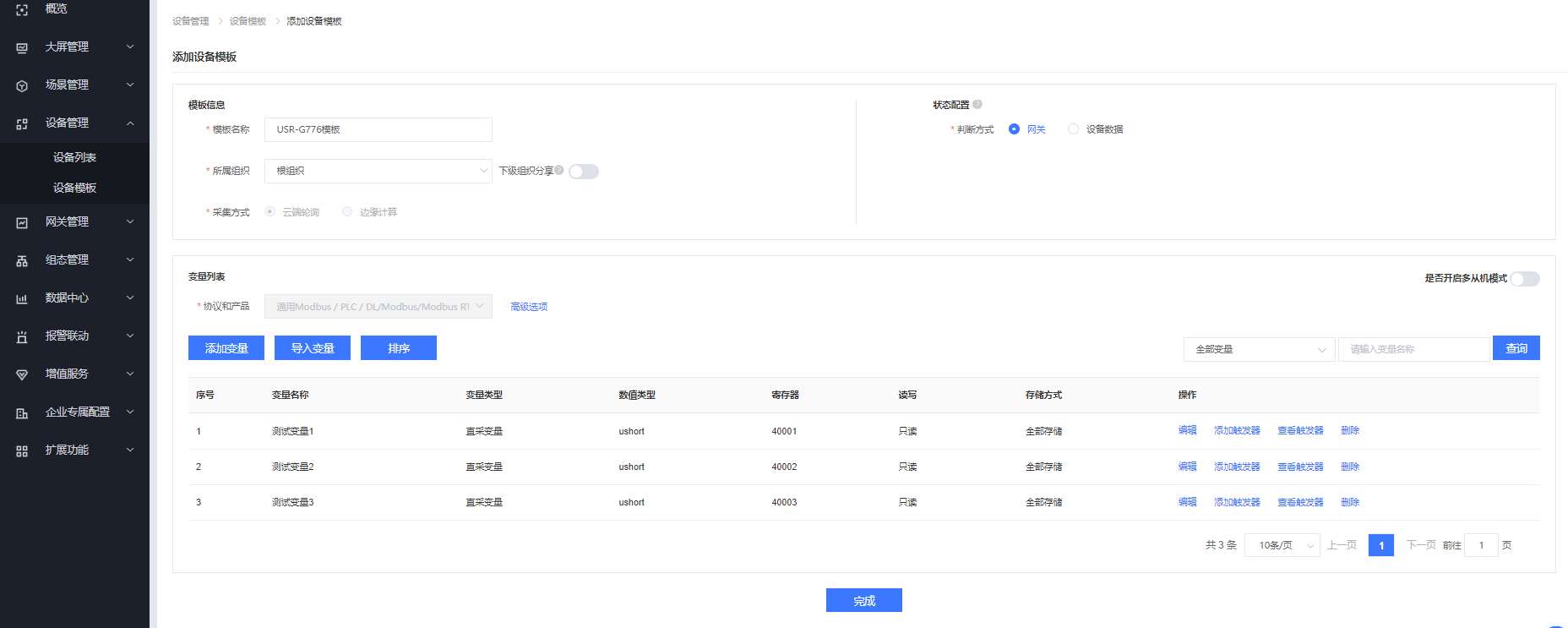

添加變量
變量名稱：測試變量1
變量類型：直采變量
寄存器 ：400001
數據格式：16位無符號
采集頻率：1分鐘
小數位數：0位小數
存儲方式：全部存儲
讀寫方式：只讀
寄存器的填寫：
功能碼03H或06H，起始地址0000H，則填：40001;
功能碼04H，起始地址000AH，則填：30011;
01H或05H，起始地址0002H，則填：00003;
功能碼02H，起始地址0003H，則填：10004。
格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001;
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;
同樣方式添加測試變量2、測試變量3

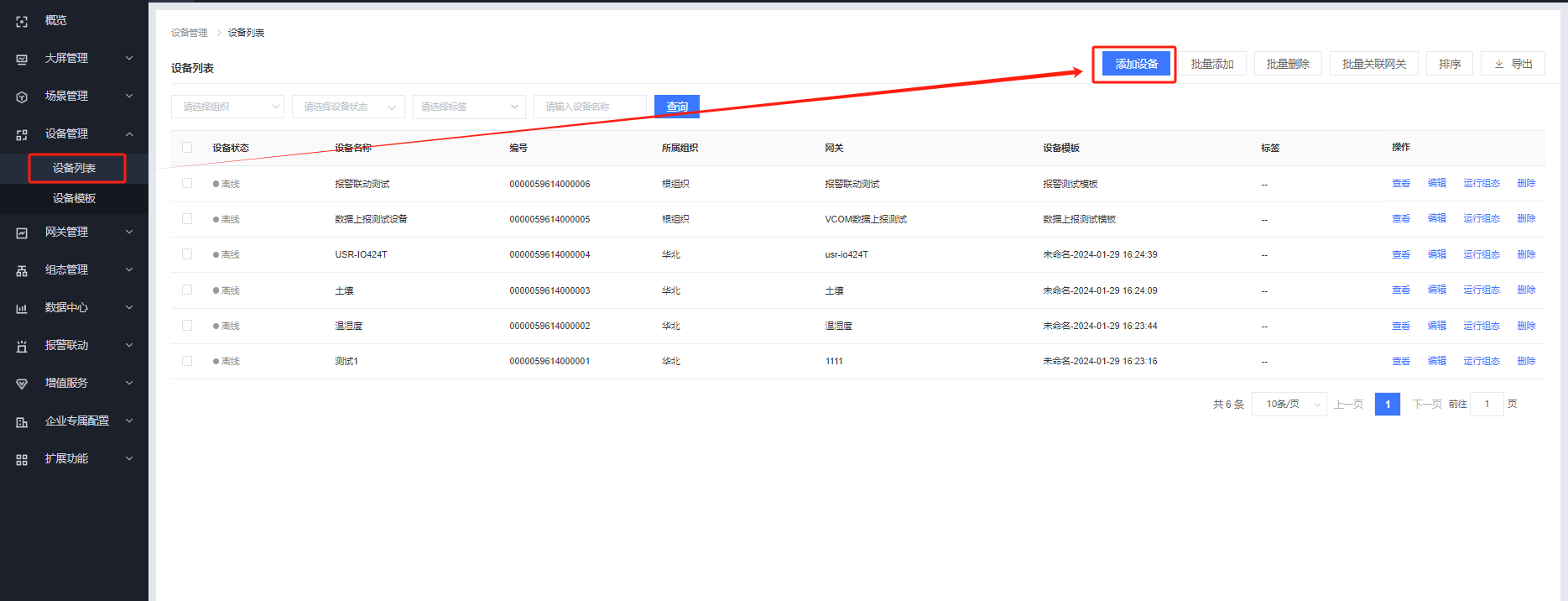

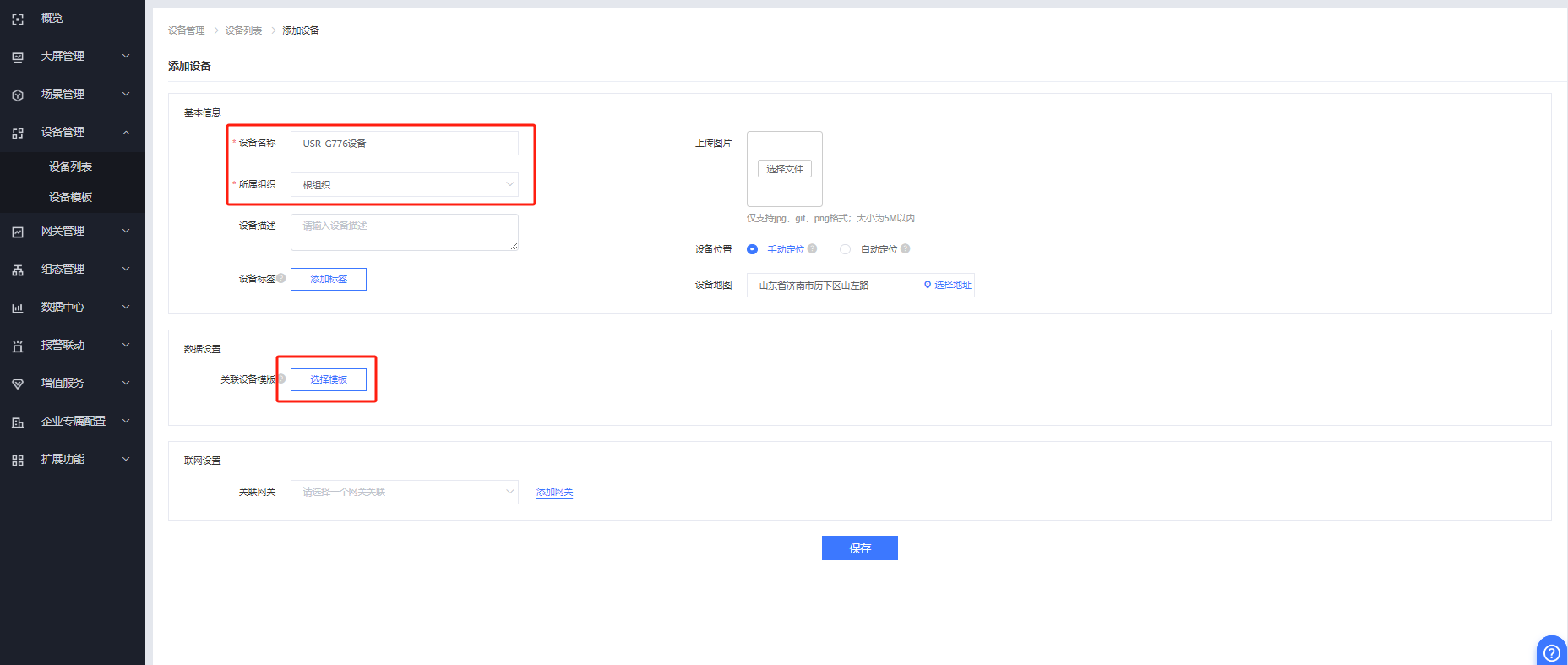

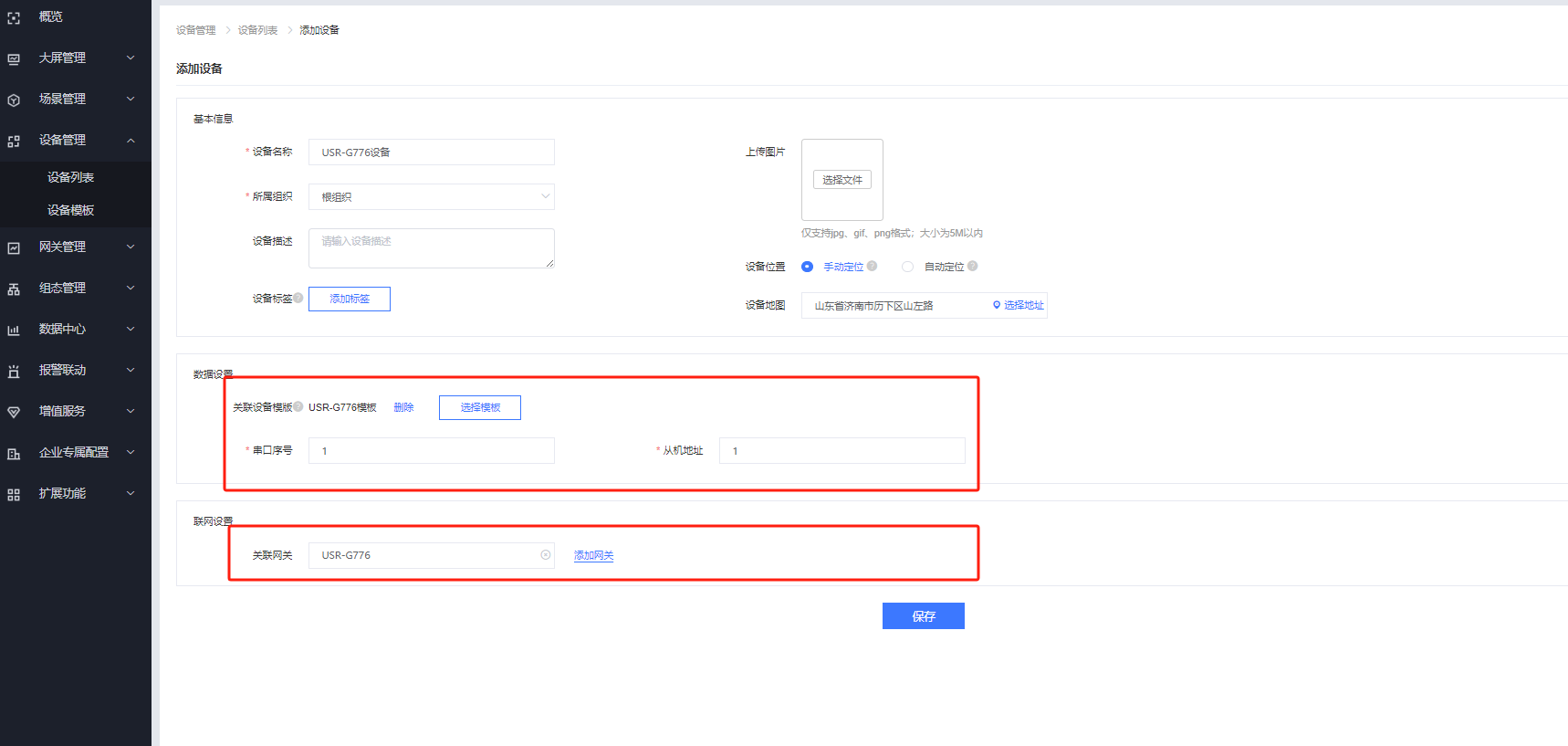

設備管理---設備列表---添加設備

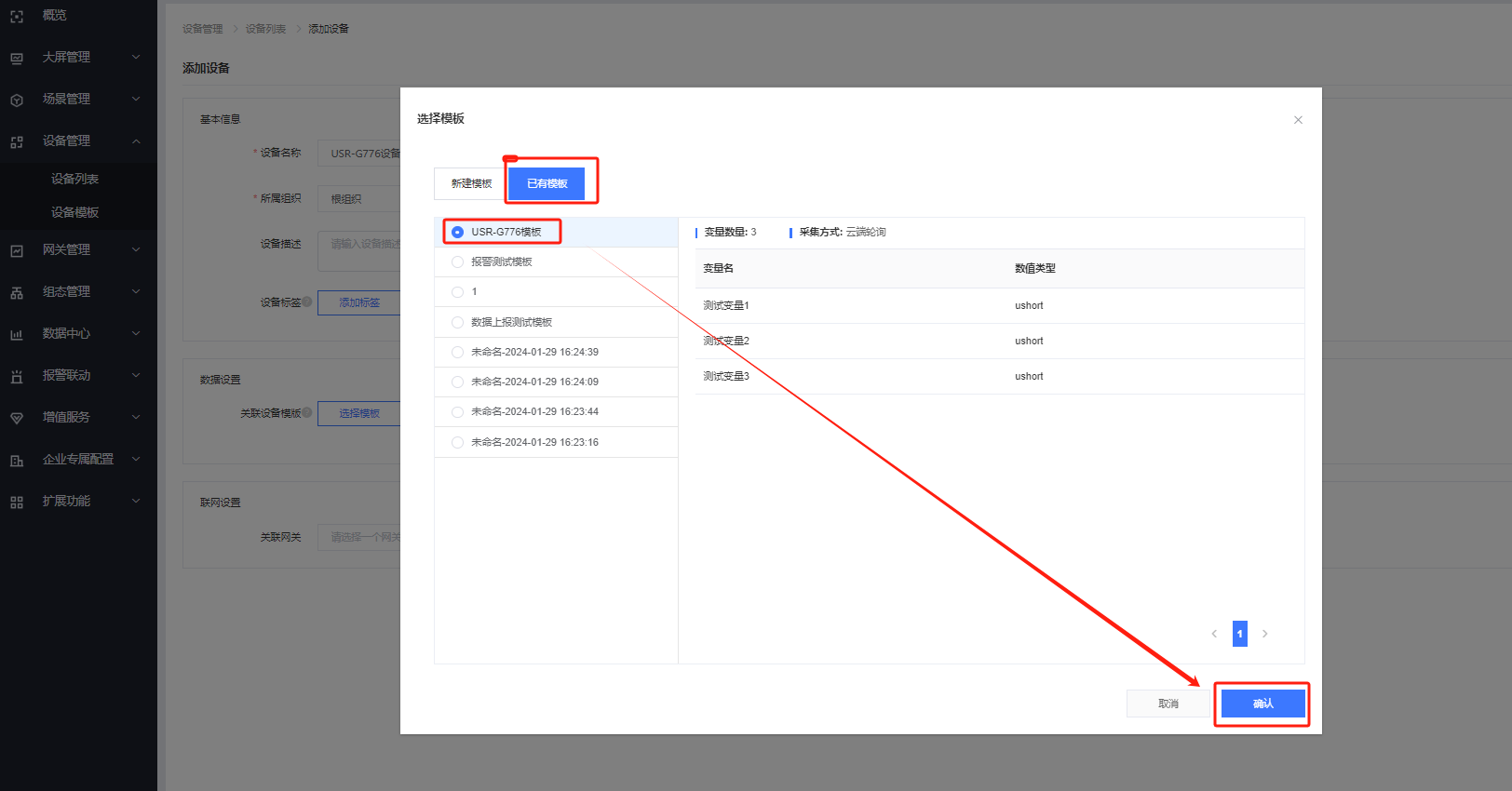

添加設備并關聯模板和網關，點擊保存。
四、功能調試
1、功能調試

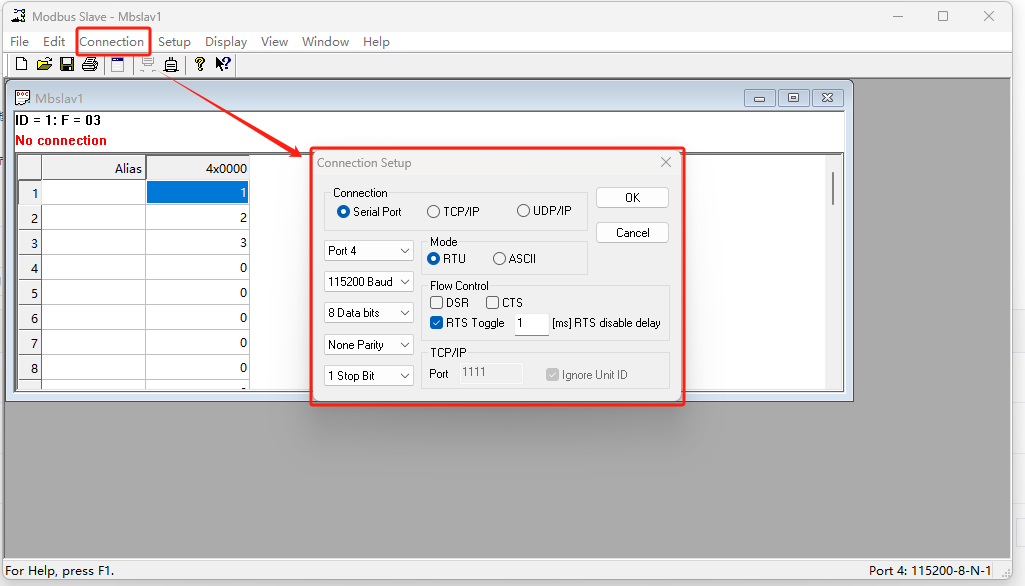

使用modbus slave軟件模擬從機，調用COM4，串口參數選擇115200 N 8 1（和776保持一致）
設備地址填寫1（和模板上地址保持一致），功能碼使用03保持寄存器，寄存器地址從1開始數量3個

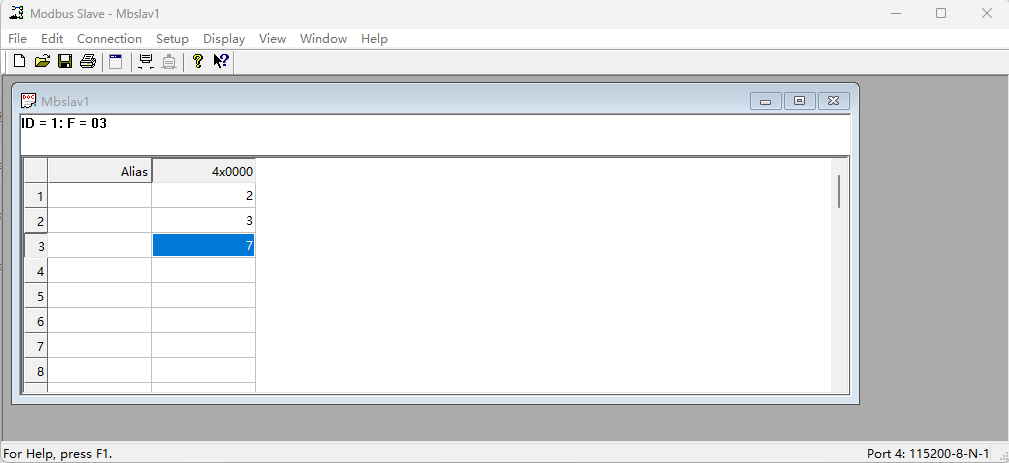

分別填入數據2 3 7
2、調試截圖

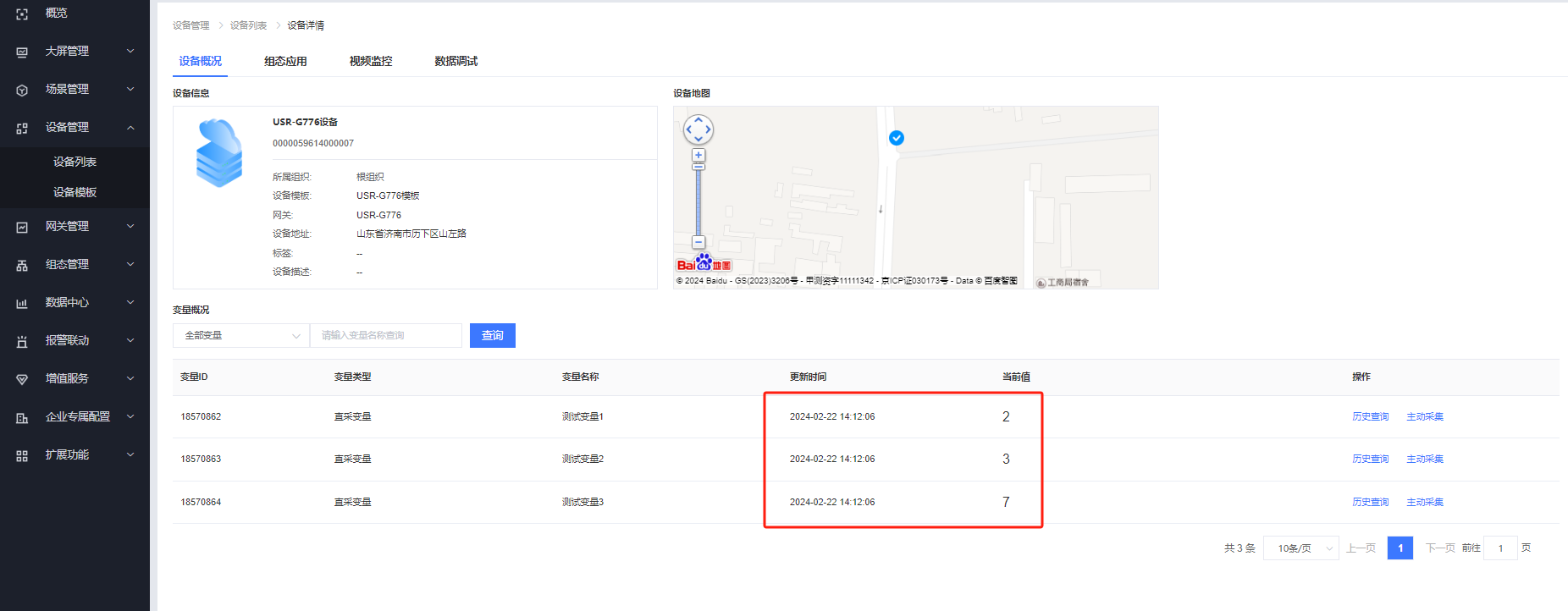

設備管理---設備列表，點擊設備名稱即可看到變量數據。
編寫人：尹叢欣 編寫日期：2024-03-04
審核人：尹叢欣 審核日期：2024-03-07
訂正版本：V1.0 訂正內容：初稿
