USR-DR152掃碼配置連接有人云（V6版本)云端輪詢示例

備注：USR-DR152支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接有人云，需要USR-DR152聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.bbxnc.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.bbxnc.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.bbxnc.com/Download/984.html

USR-DR152 設置軟件（新）：http://www.bbxnc.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.bbxnc.com/Download/1188.html

如果有實際232 MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-DR152 產品 1臺

12V端子電源適配器 1個

USB-RS232串口線 1條

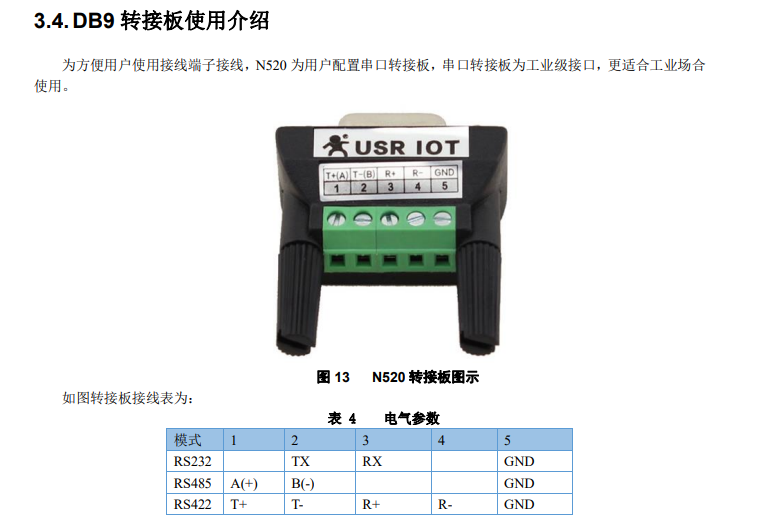

DB9轉接板 1個

筆記本電腦 1臺

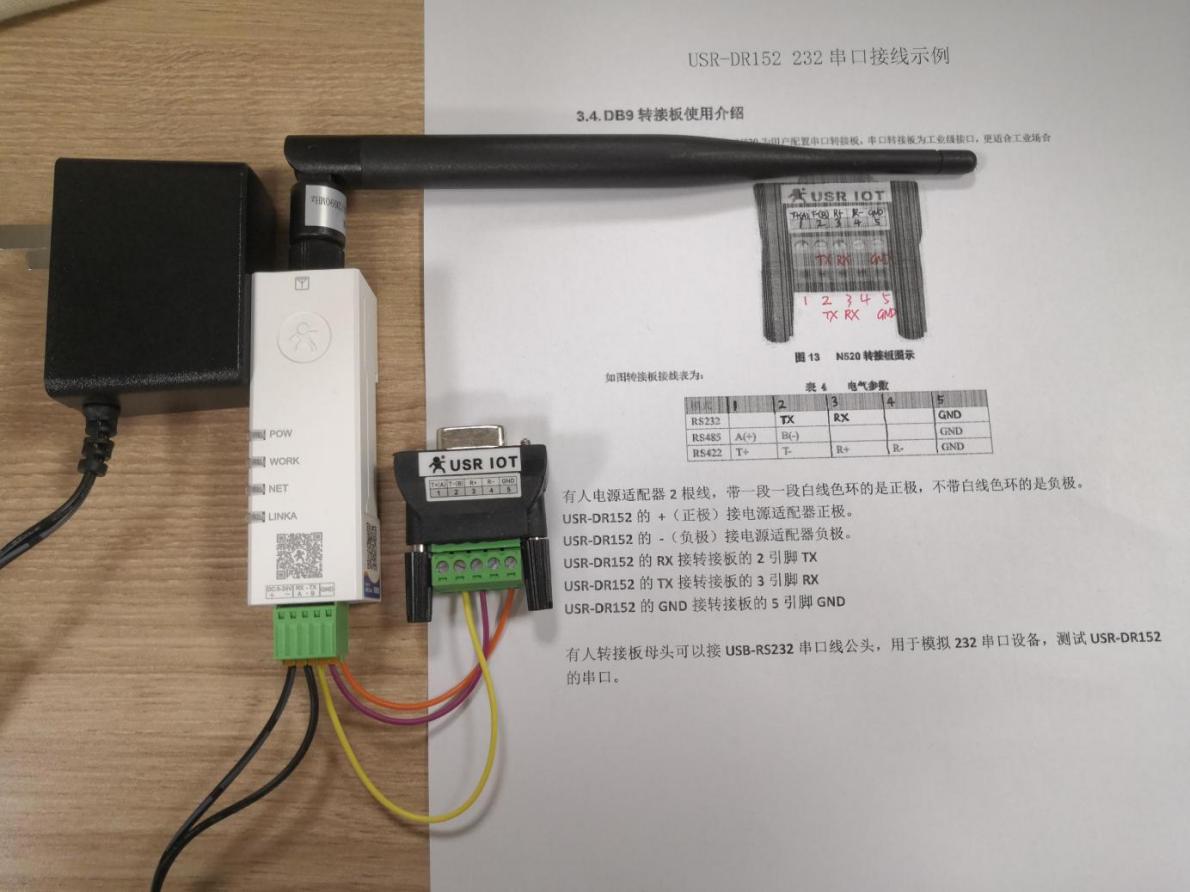

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR152的 +（正極）接電源適配器正極。

USR-DR152的 -（負極）接電源適配器負極。

USR-DR152的RX接轉接板的2引腳TX

USR-DR152的TX接轉接板的3引腳RX

USR-DR152的GND接轉接板的5引腳GND

有人轉接板母頭可以接USB-RS232串口線公頭，用于模擬232串口設備，測試USR-DR152的串口。

3、查看端口號

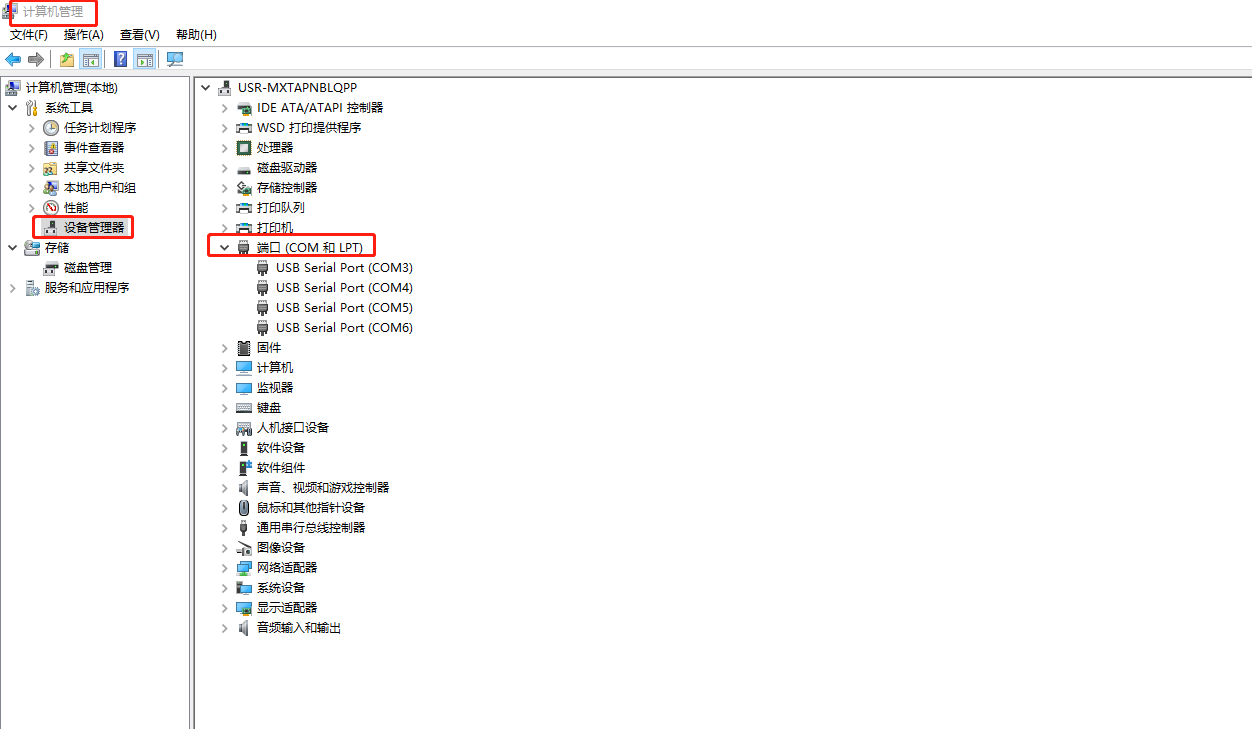

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR152的USB-RS232串口線COM口號，COM4。

三、掃碼配置

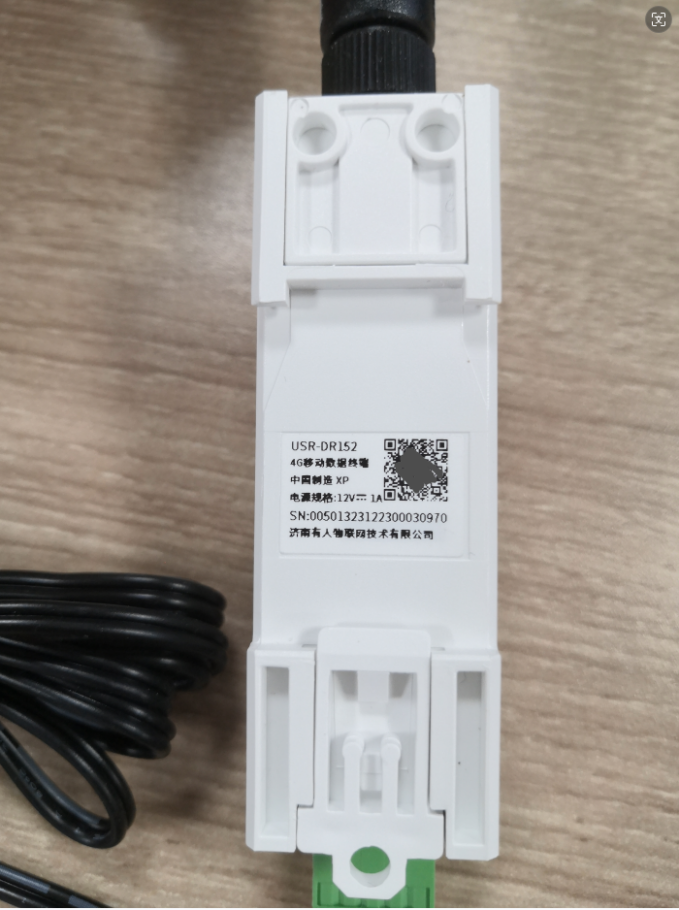

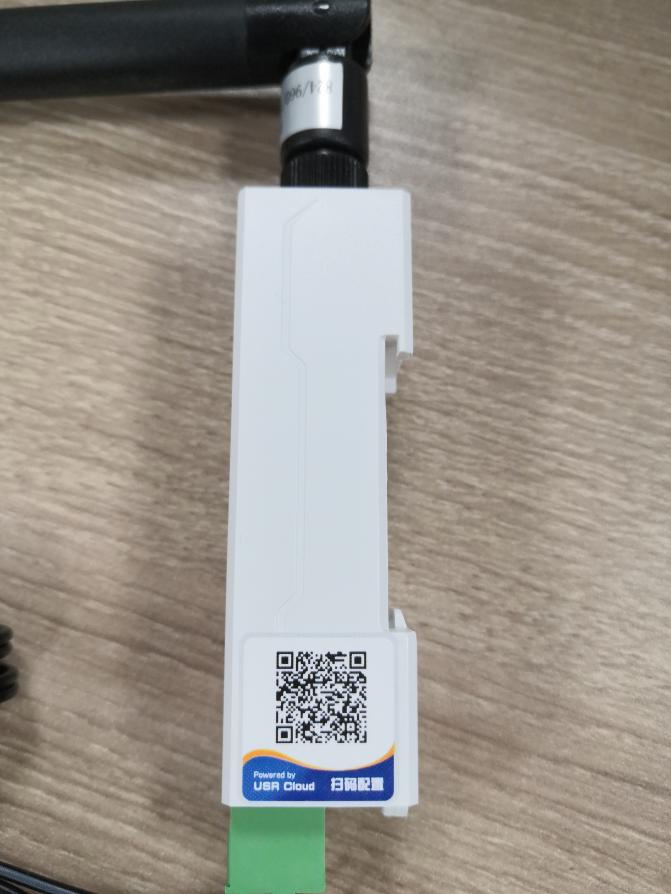

1、產品側面有掃碼配置二維碼，可以掃碼配置。產品反面有產品的二維碼，用于掃碼填加設備。

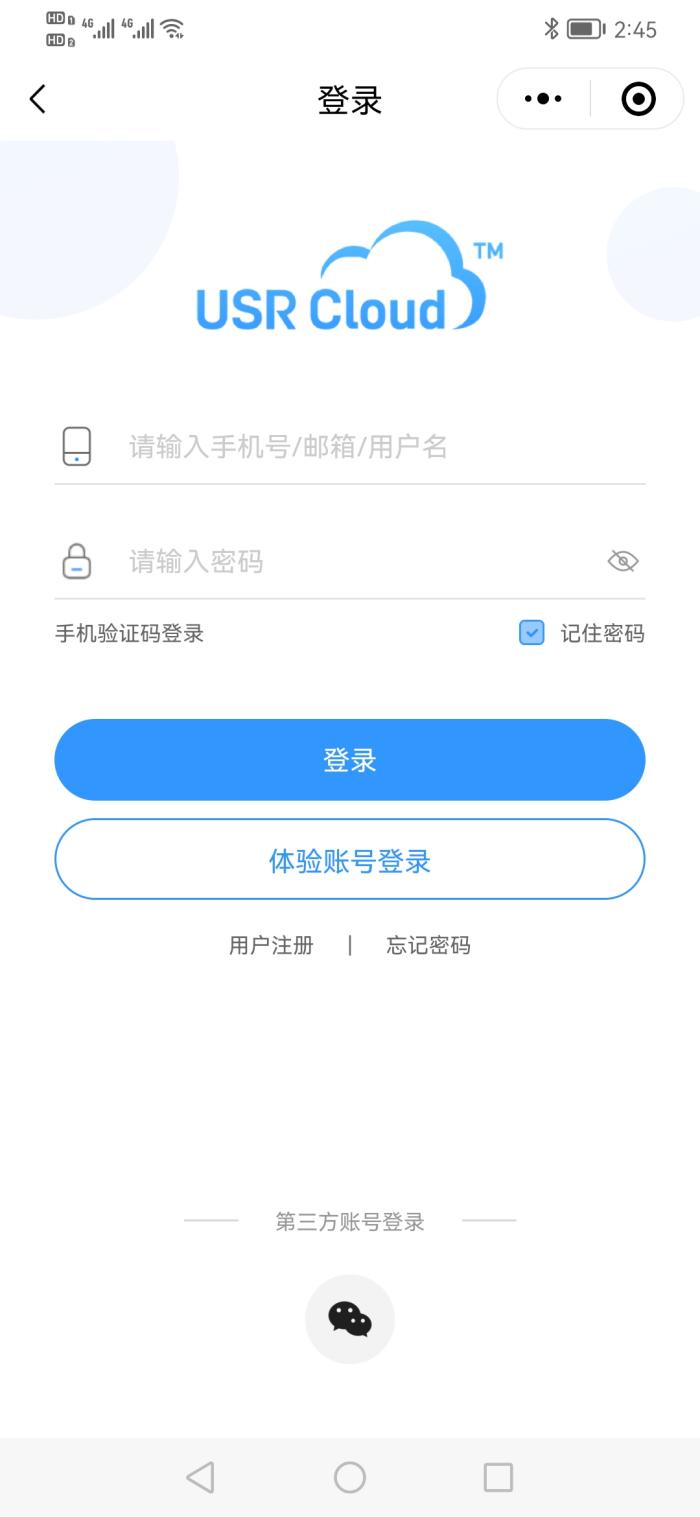

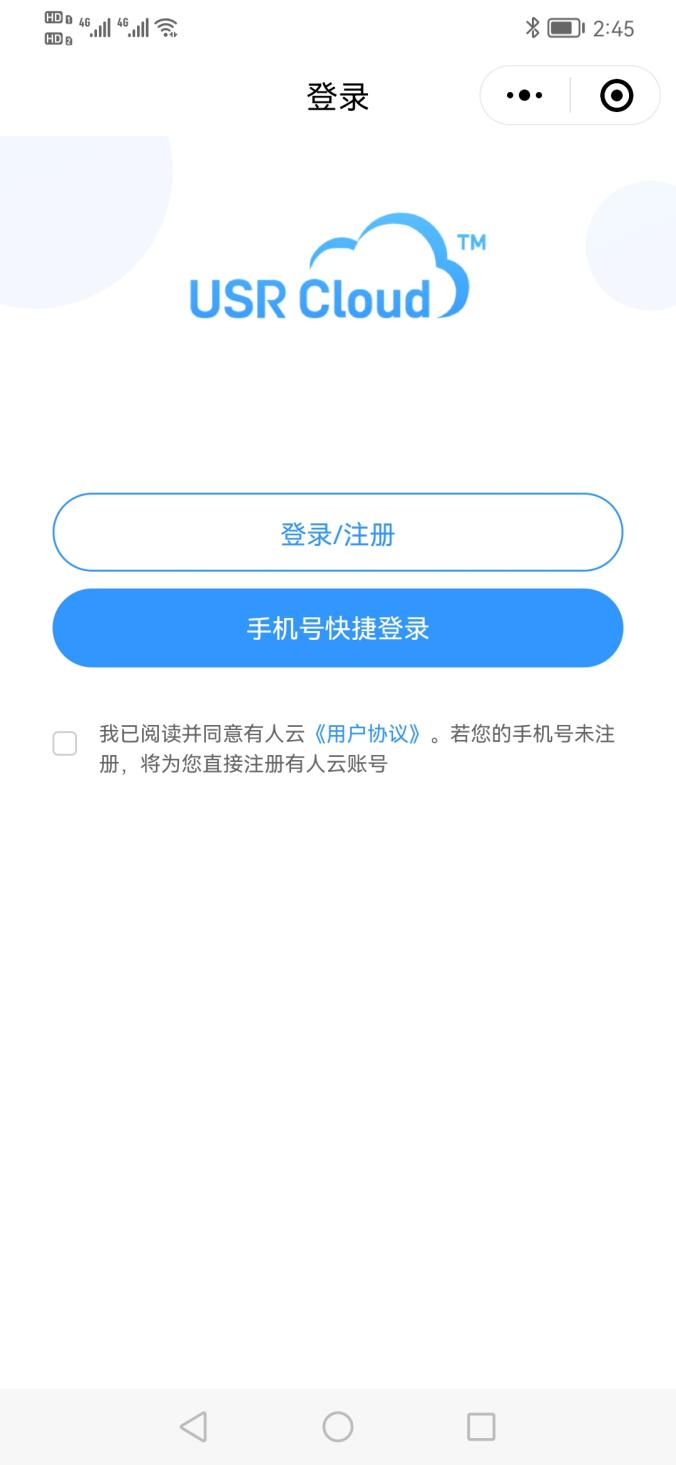

2、掃碼配置，提示登陸或者注冊有人云，登陸有人云賬號

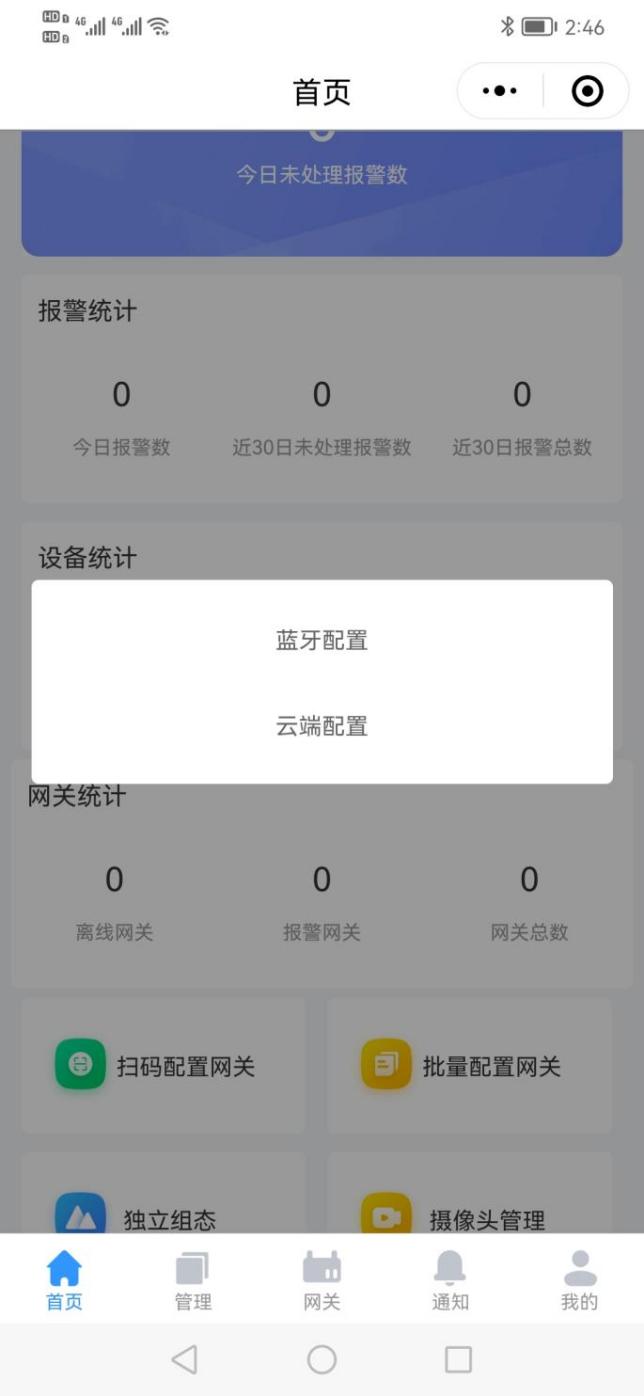

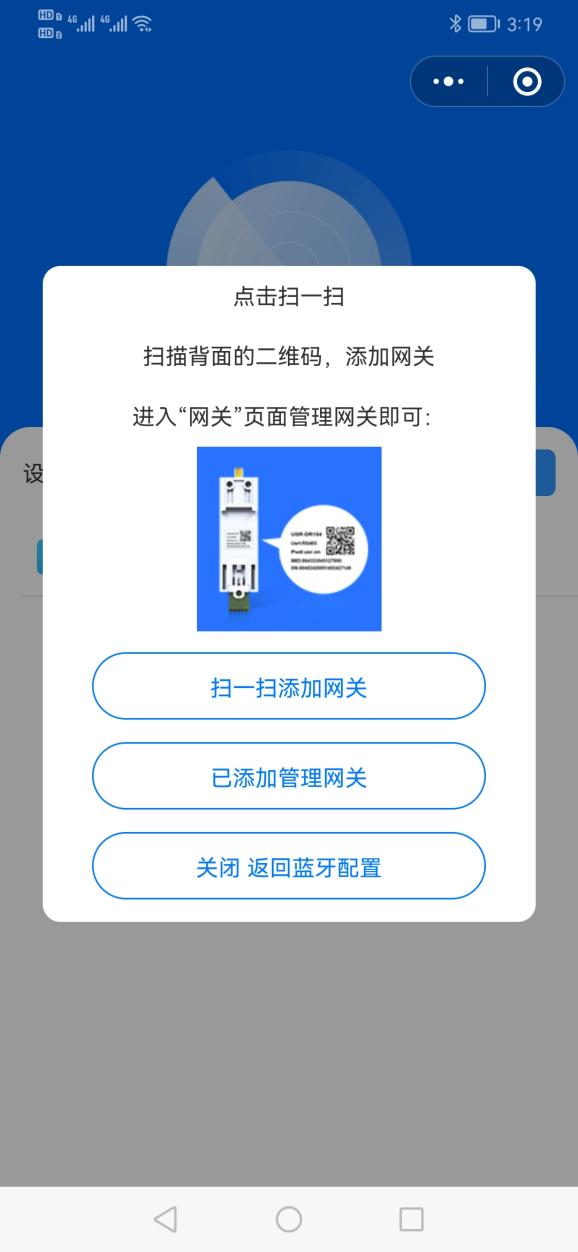

3、點擊掃碼配置網關，掃碼產品反面的二維碼

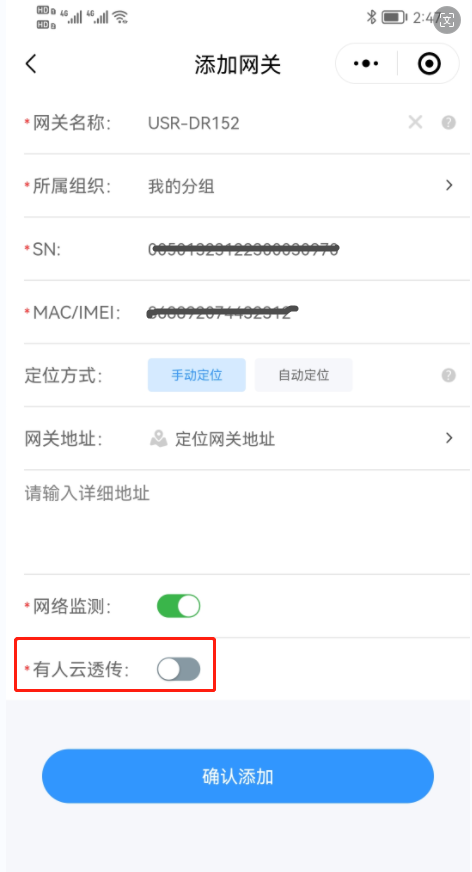

4、點擊掃碼配置網關，掃碼產品反面的二維碼，注意有人云透傳透傳需要關閉。

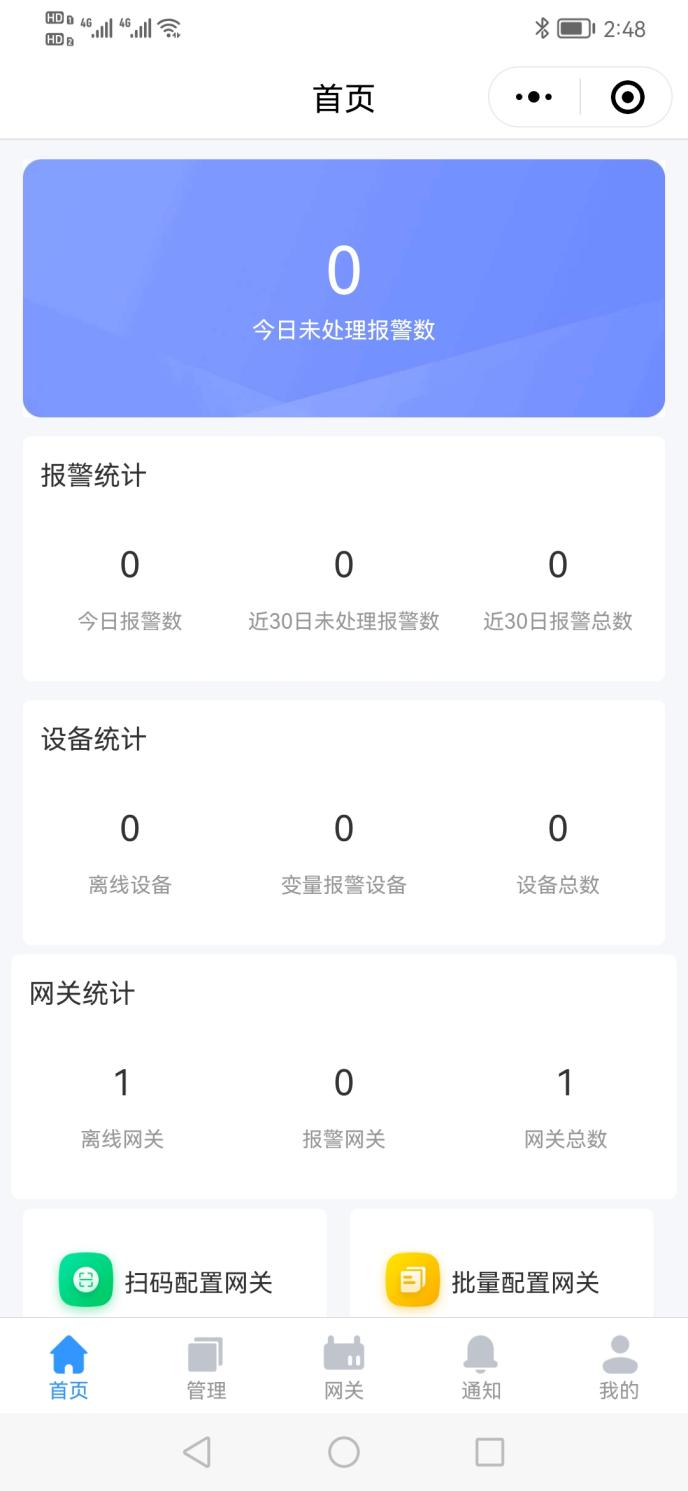

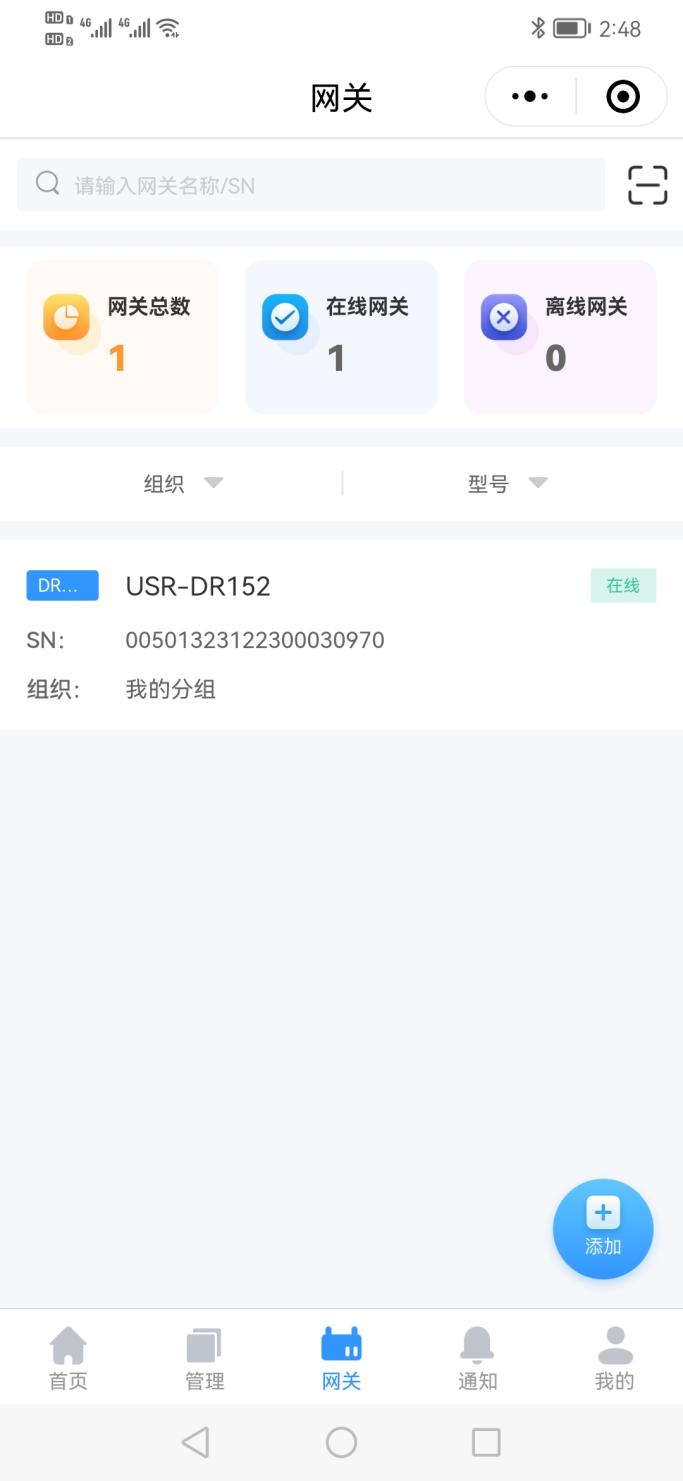

5、添加網關后，USR-DR152聯網正常，顯示在線

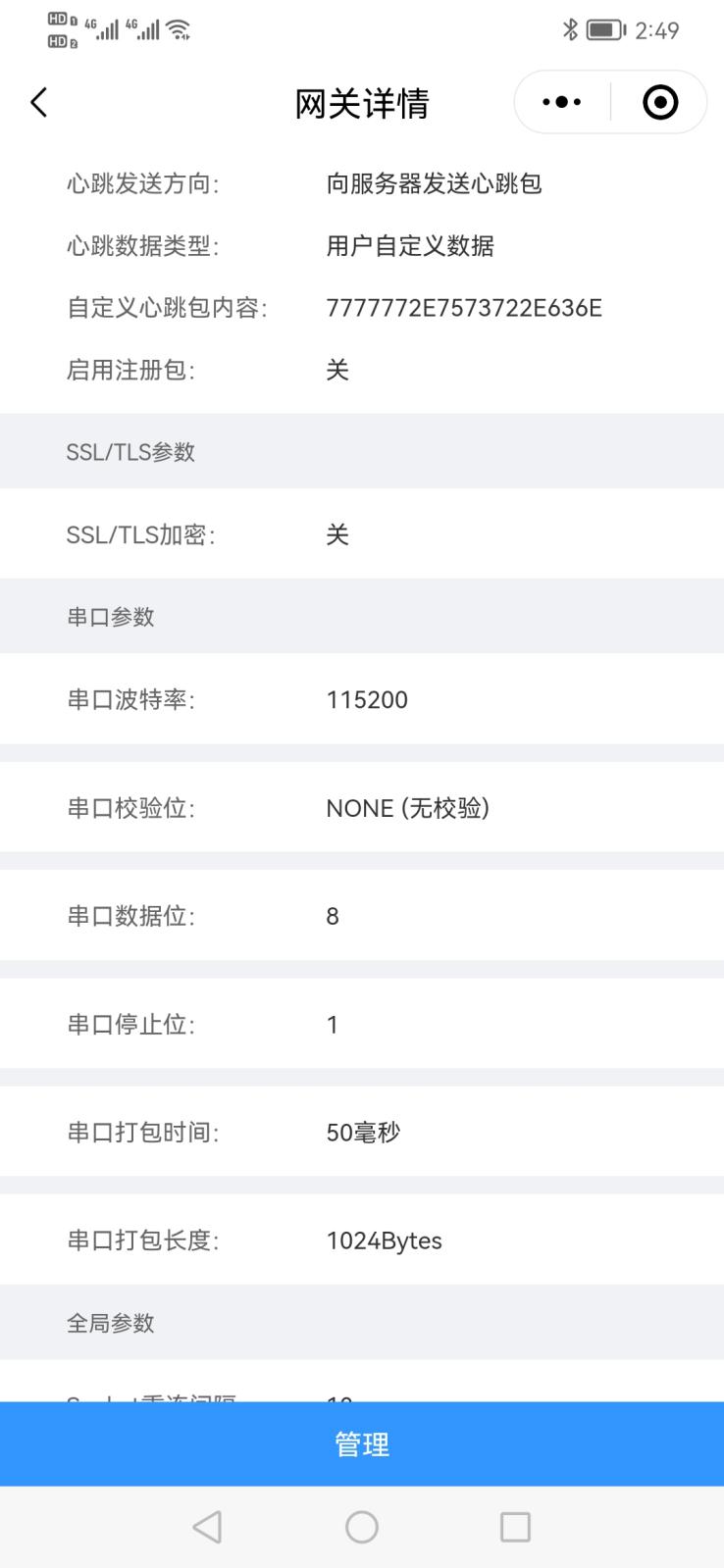

6、點擊網關，可以查看USR-DR152的串口參數

四、有人云設置

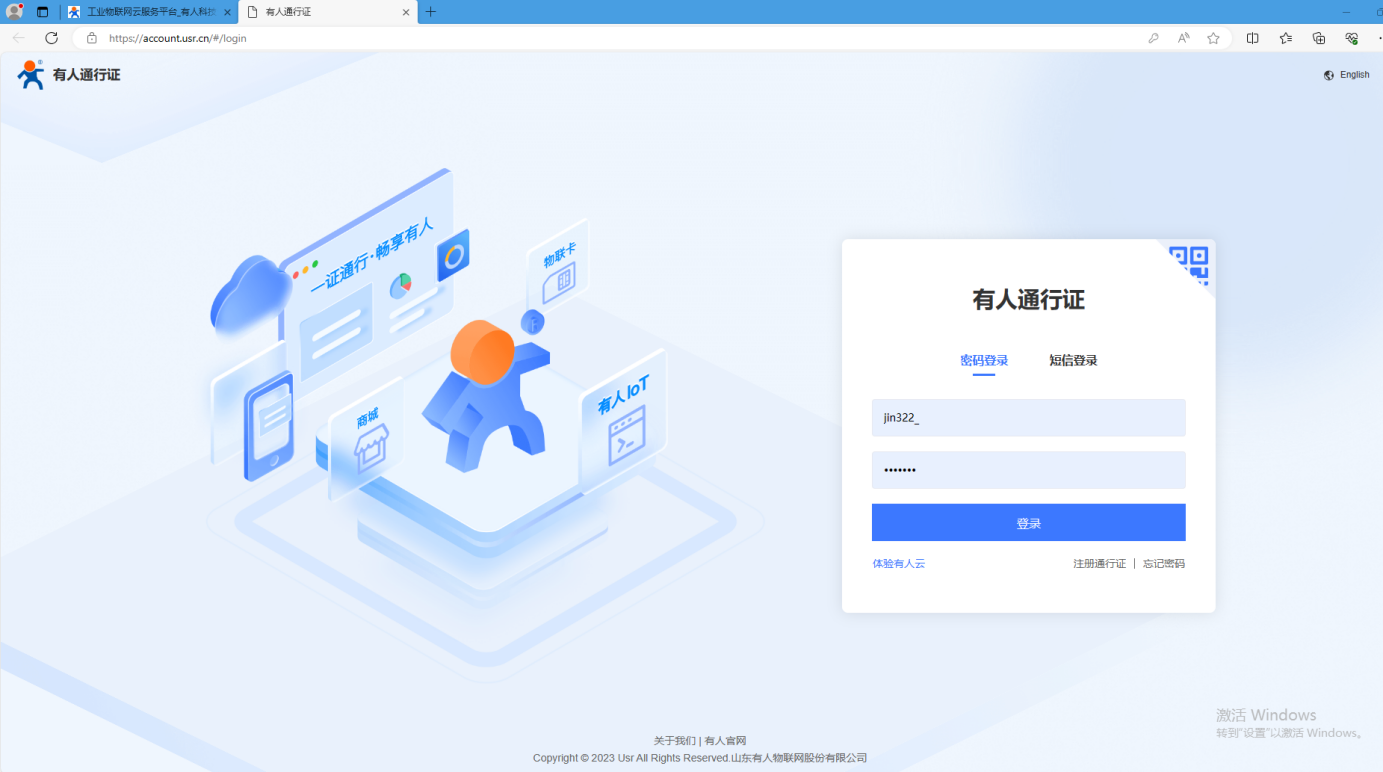

1、登錄有人云賬號

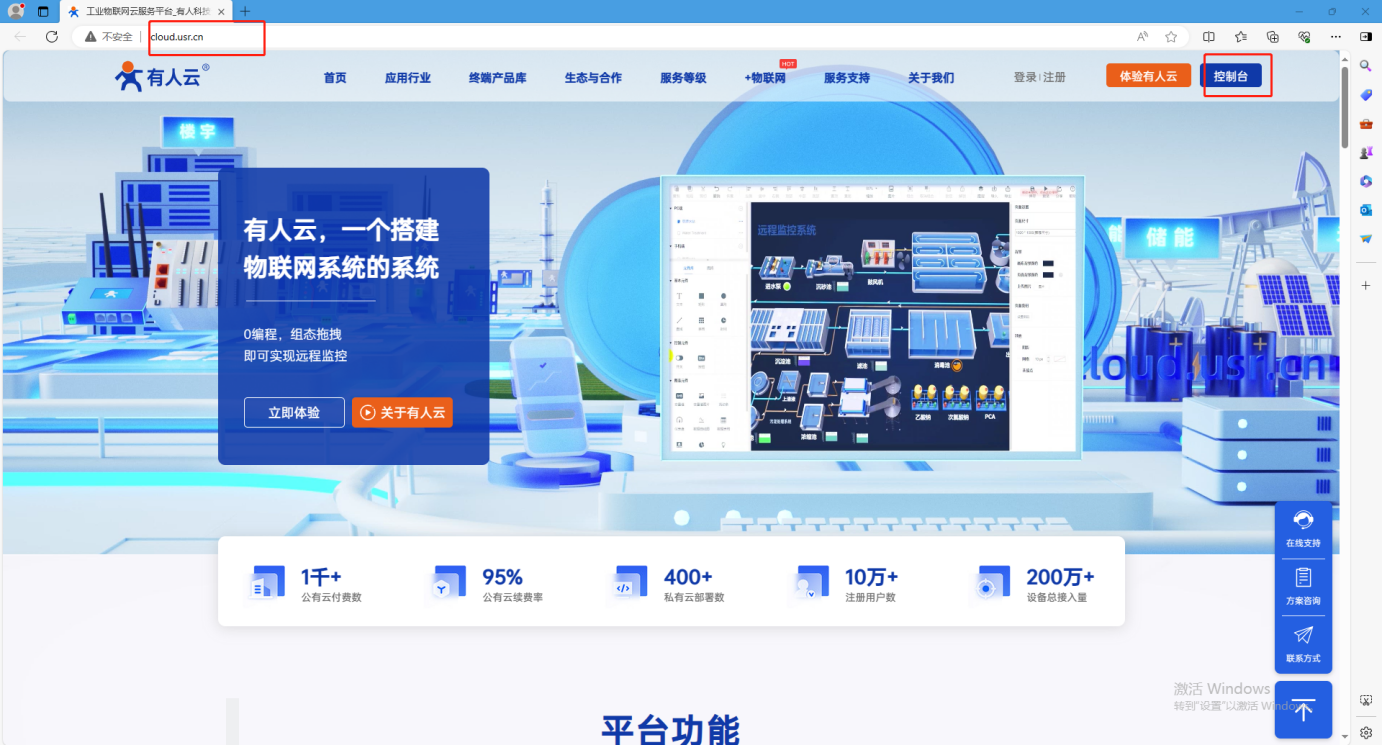

www.bbxnc.com 點擊有人云跳轉到登錄頁面。

2、添加USR-DR152設備

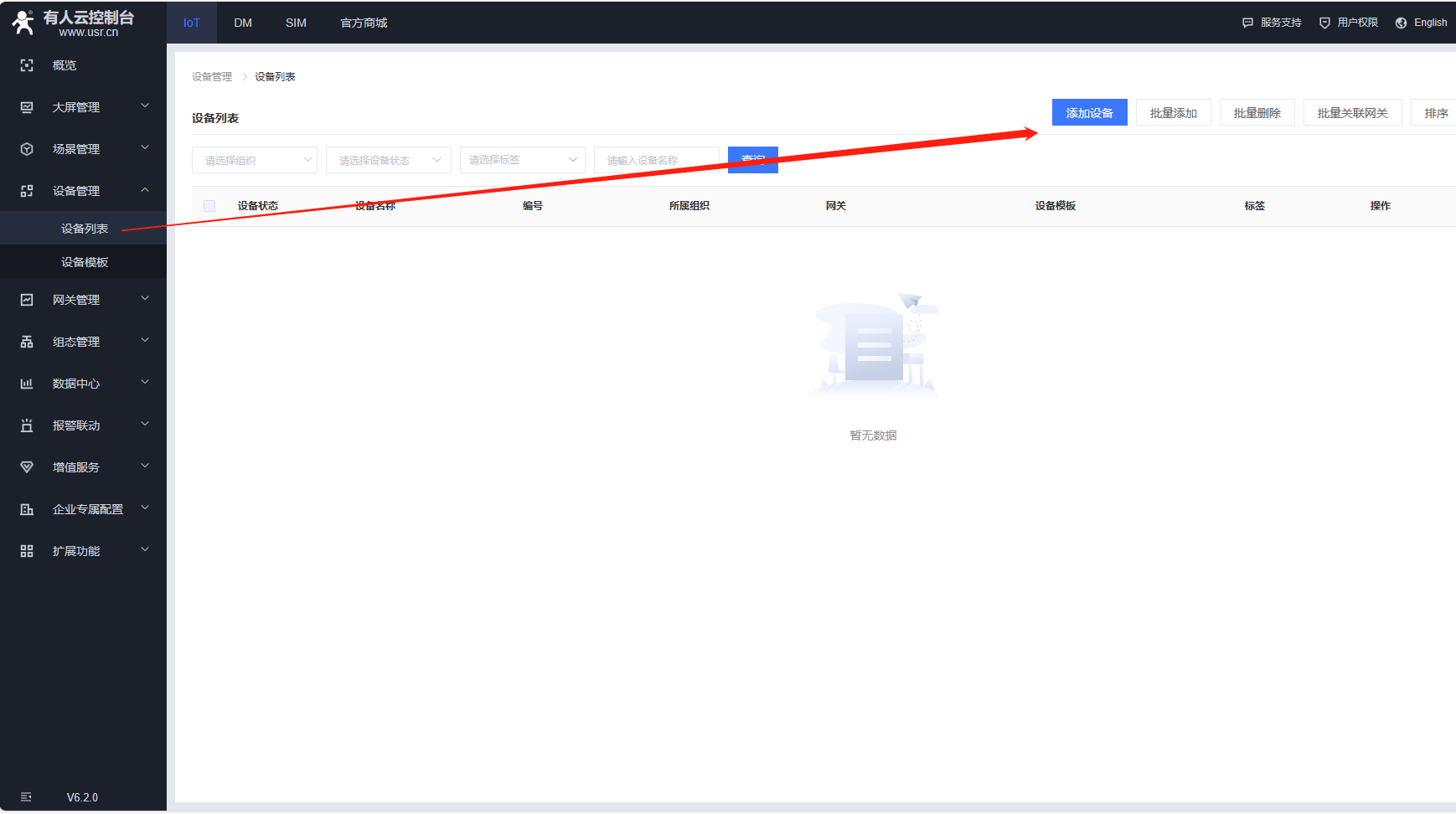

（1）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

（2）添加模板，輸入設備名稱，點擊選擇模板。

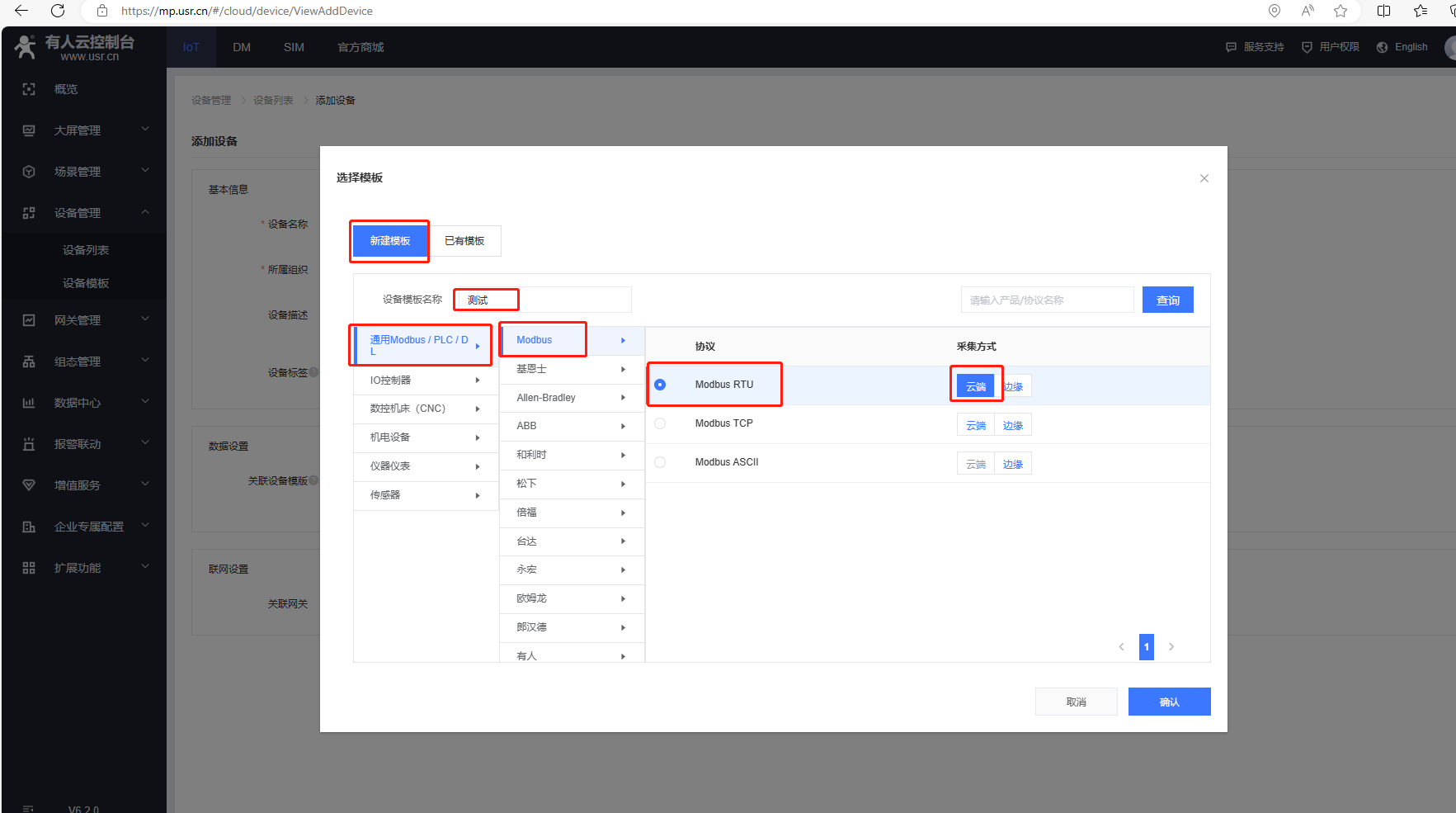

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

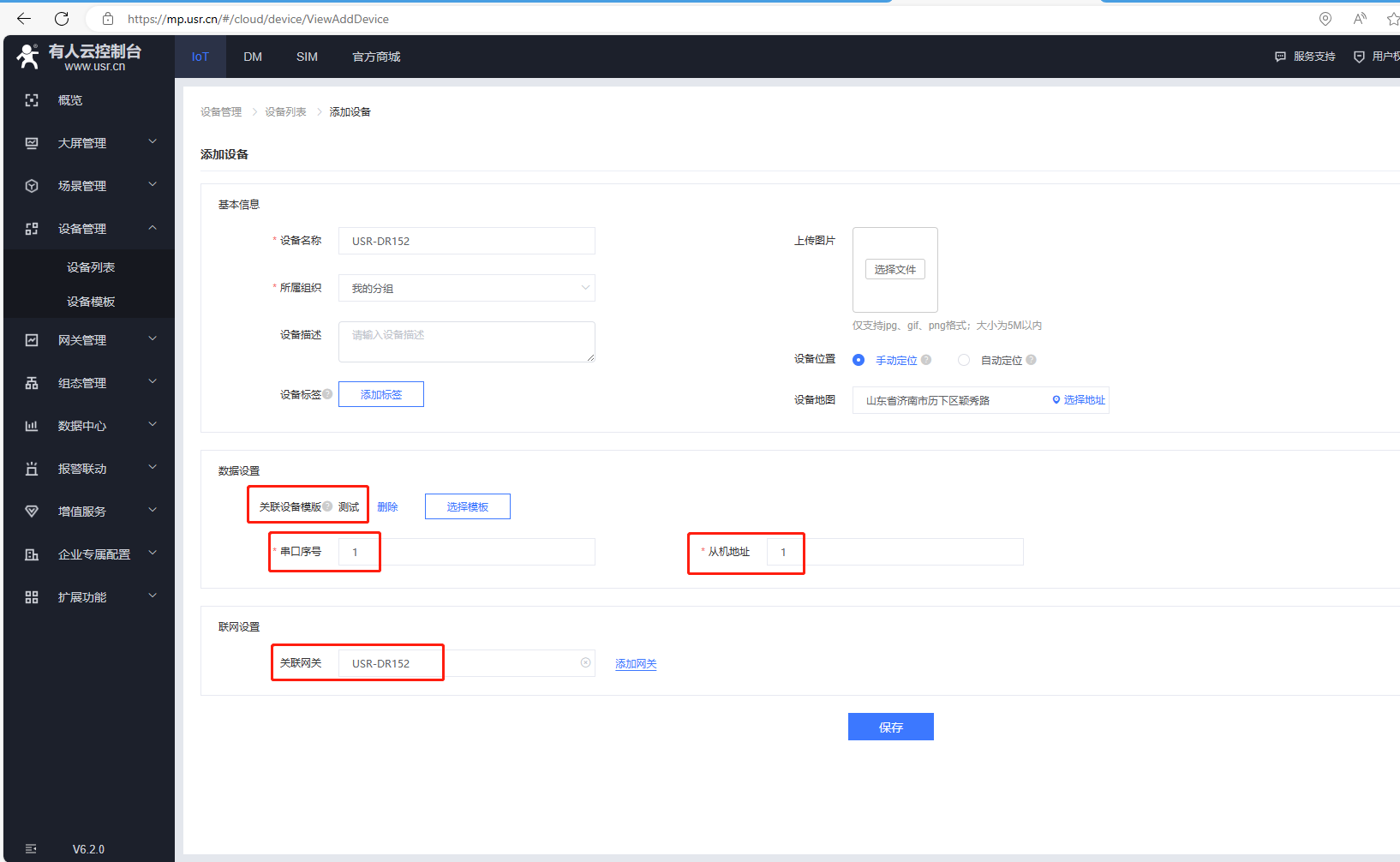

（3）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

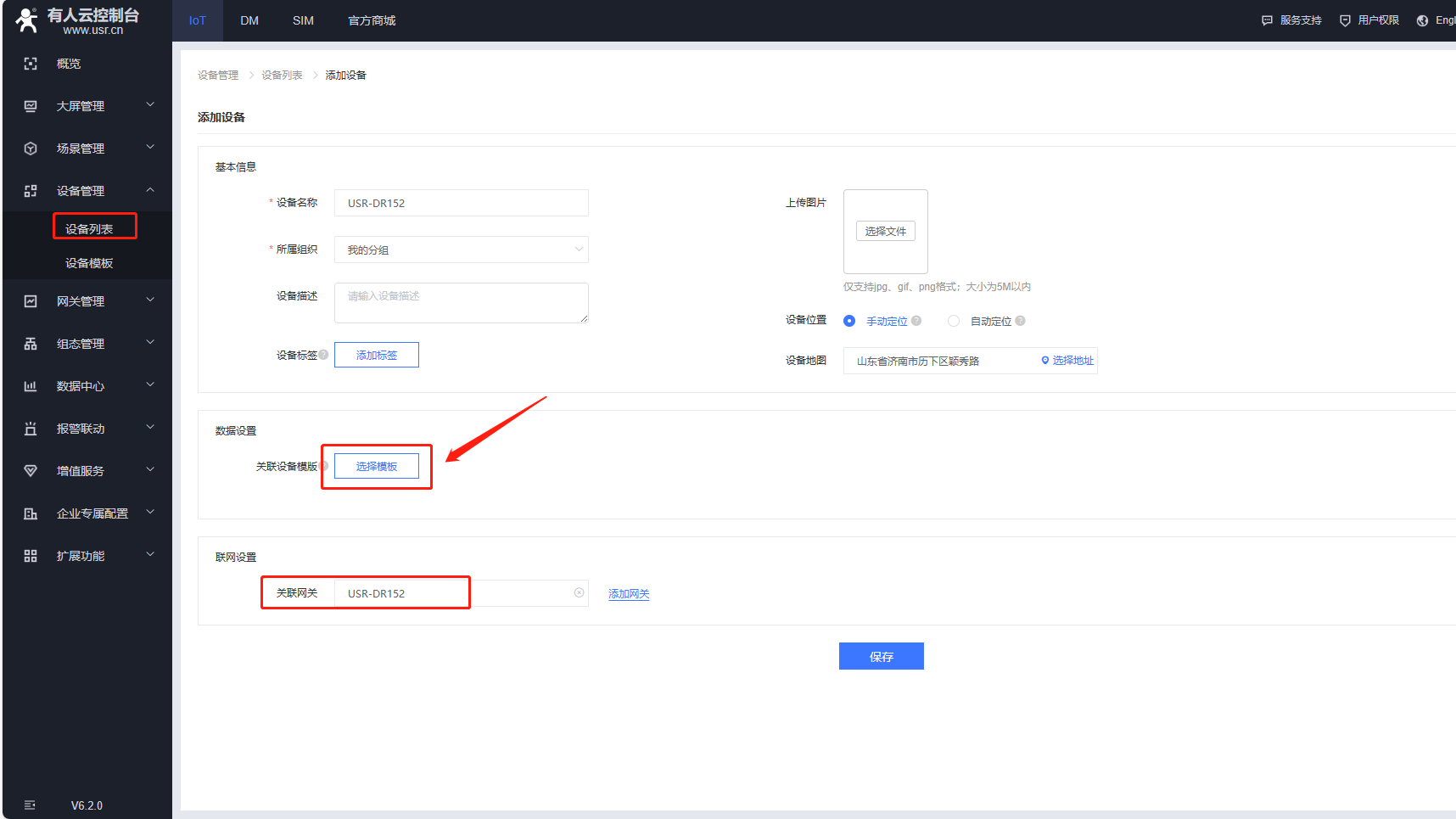

聯網設置，關聯網關選擇自身設備，USR-DR152，最后點擊保存。

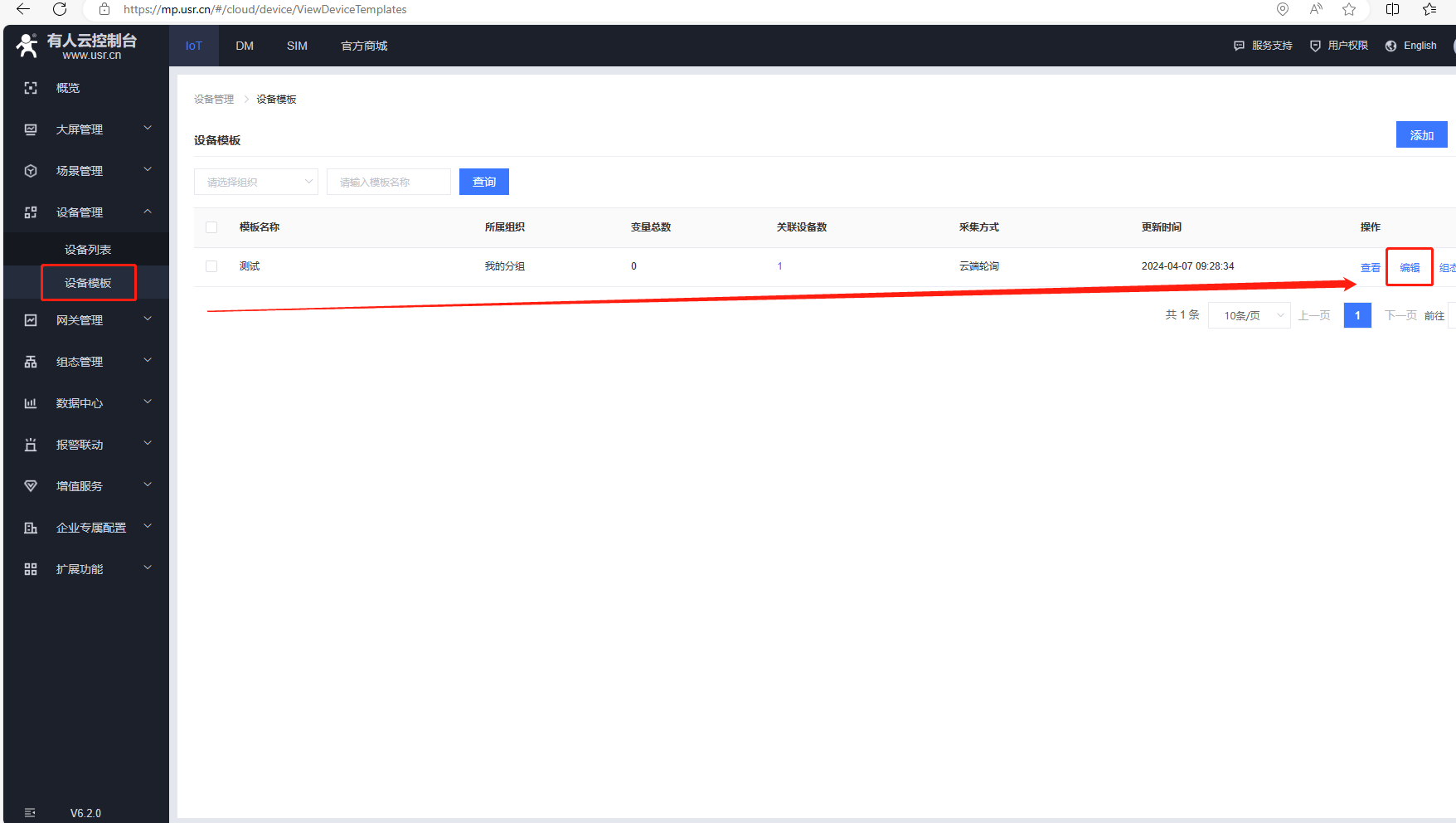

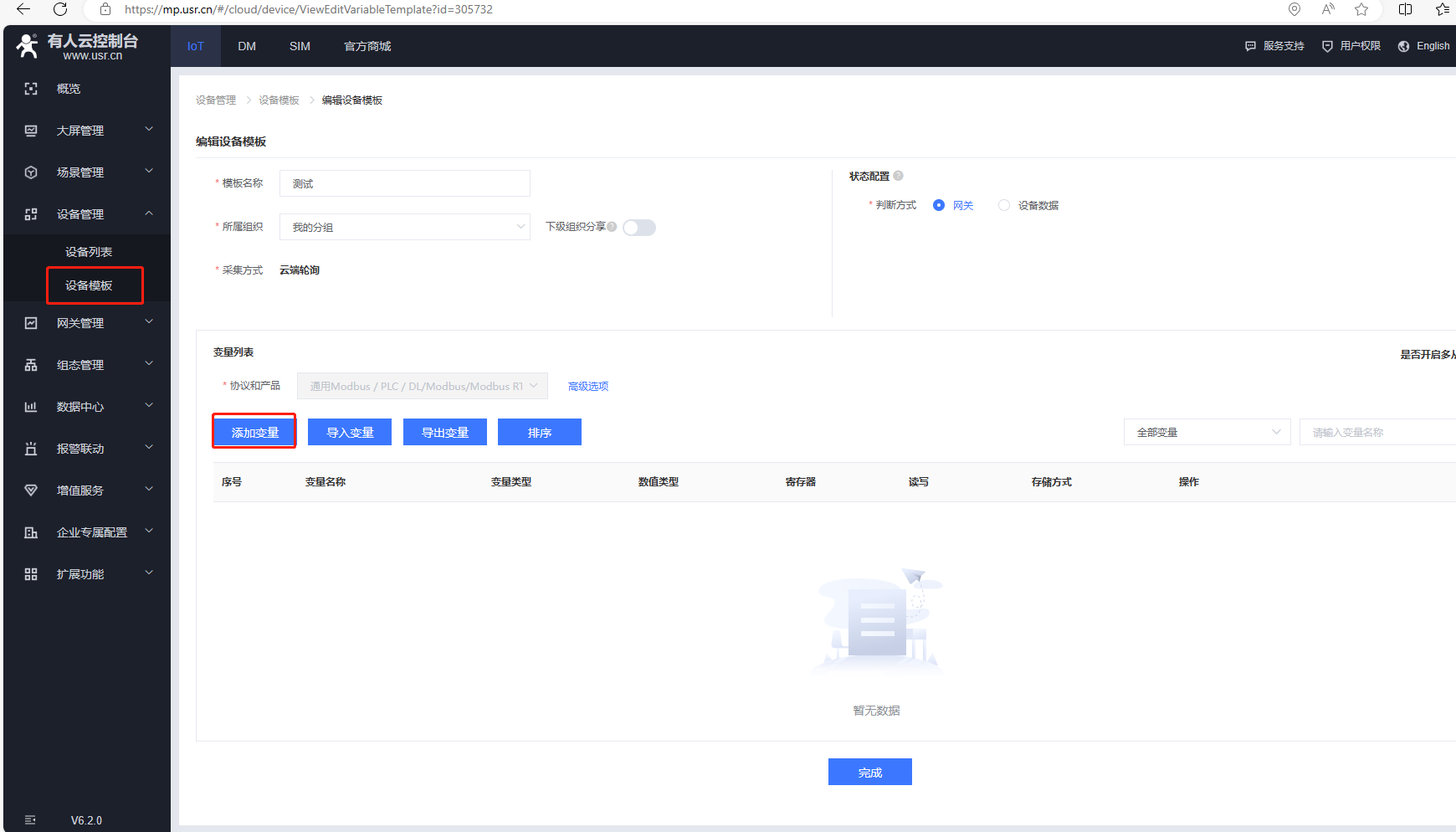

（4）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

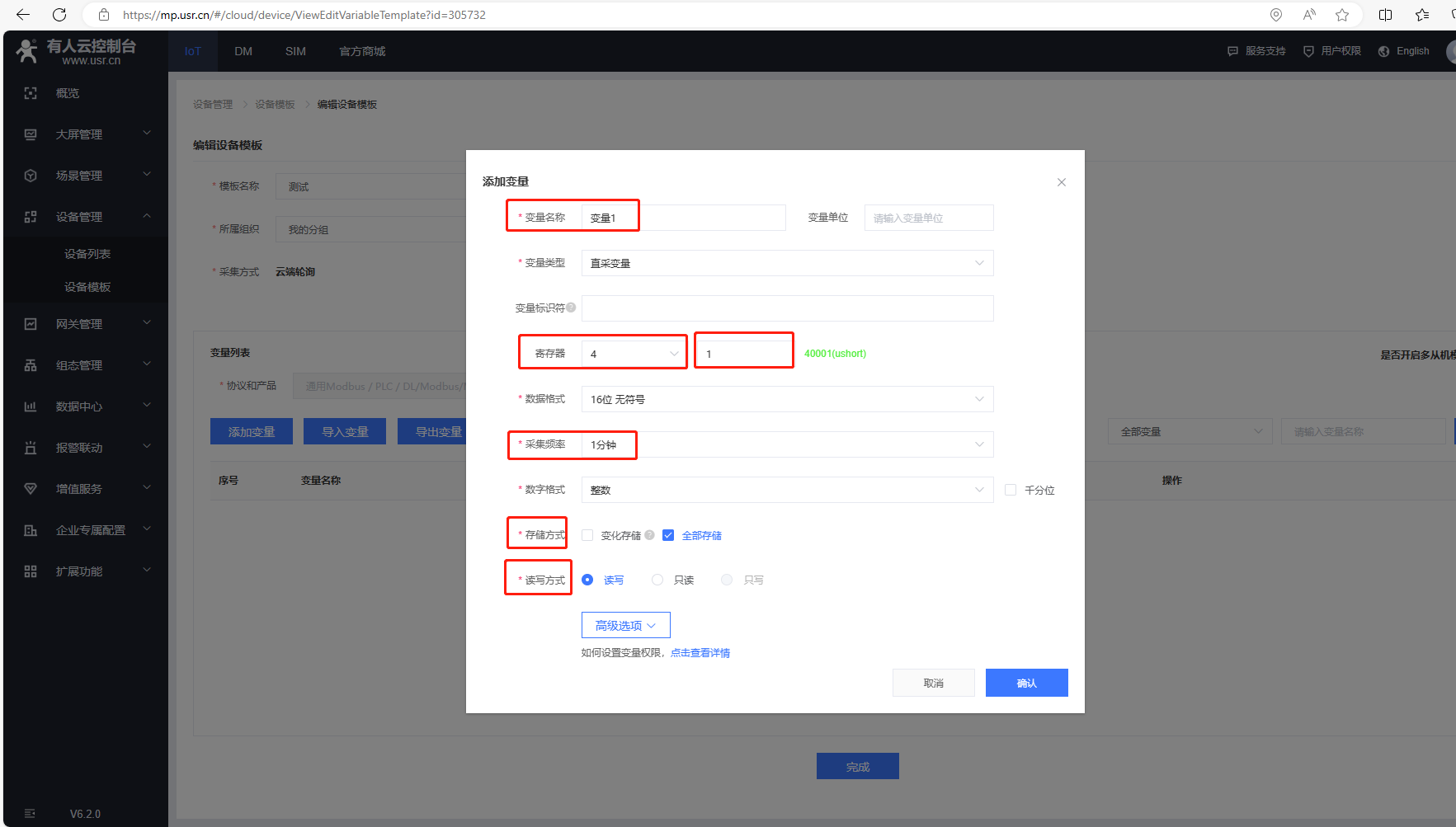

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

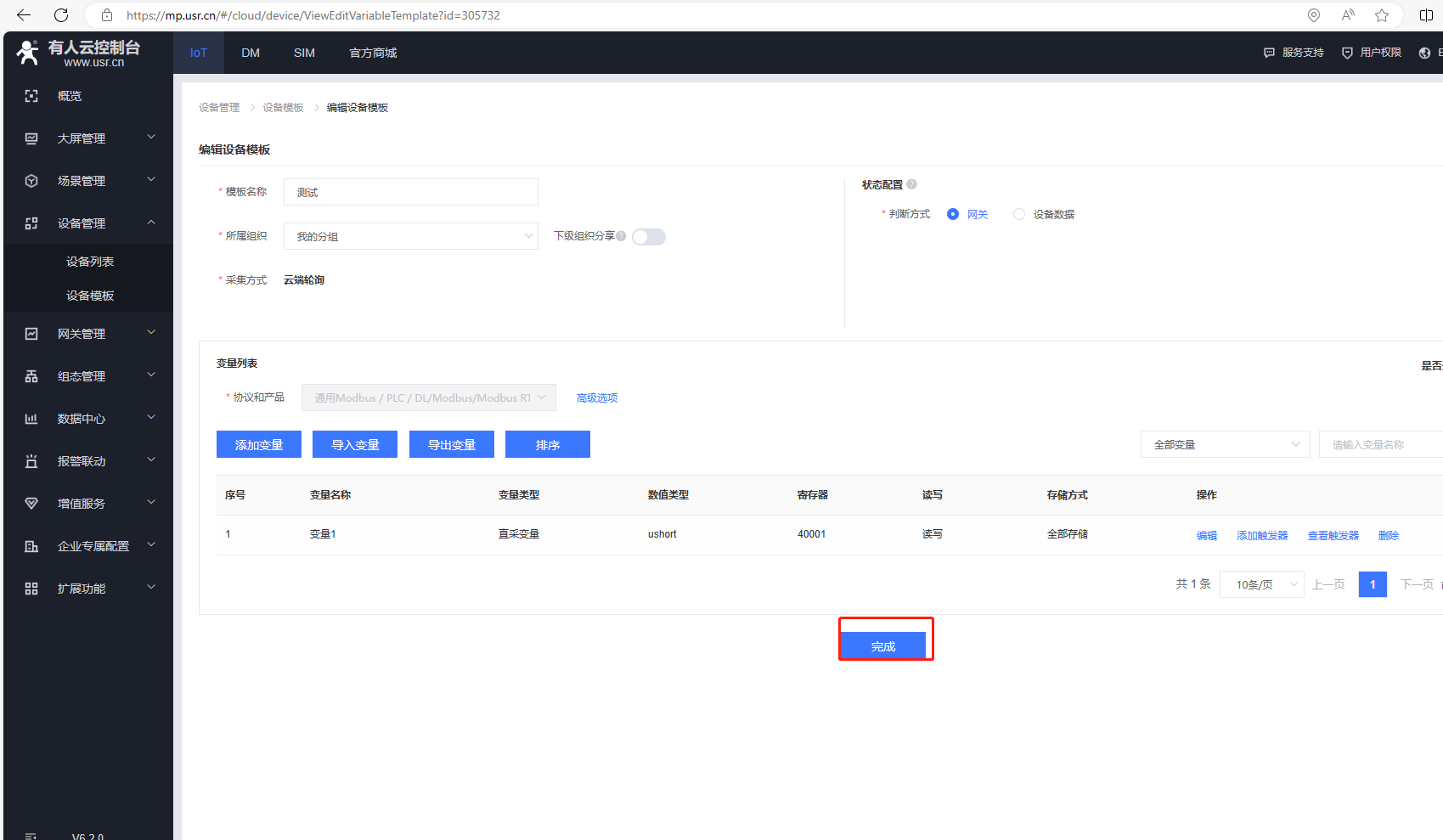

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

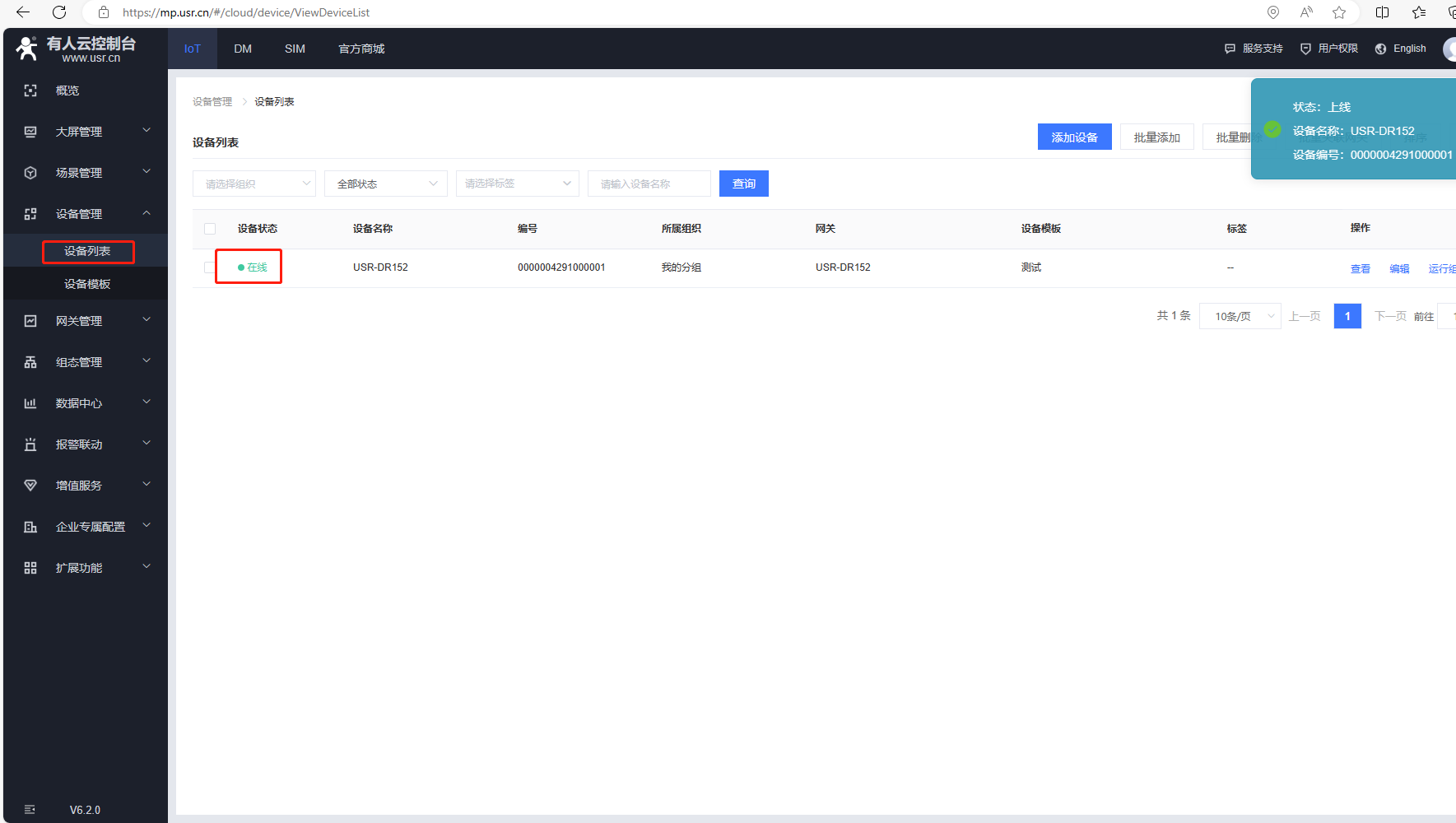

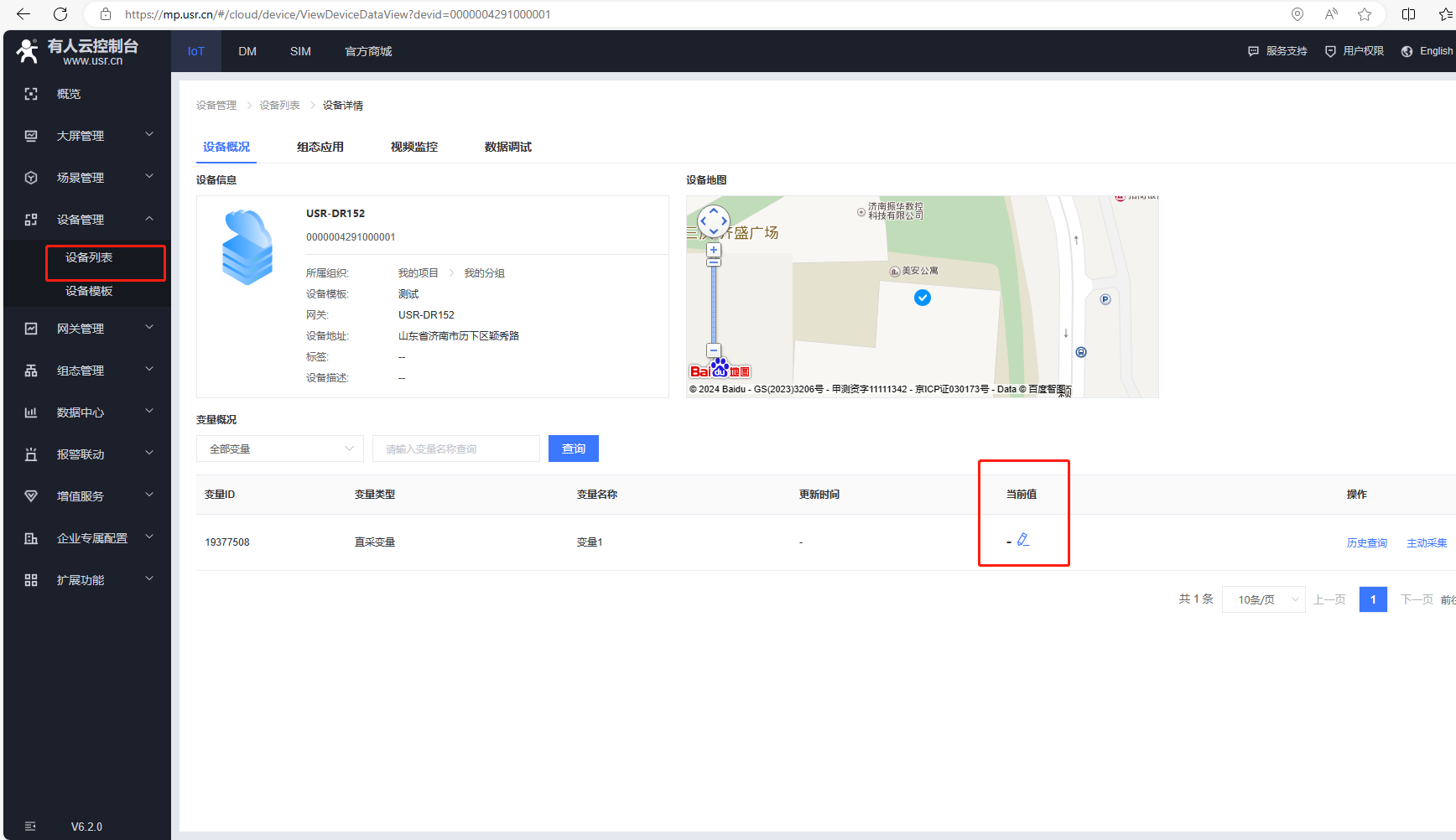

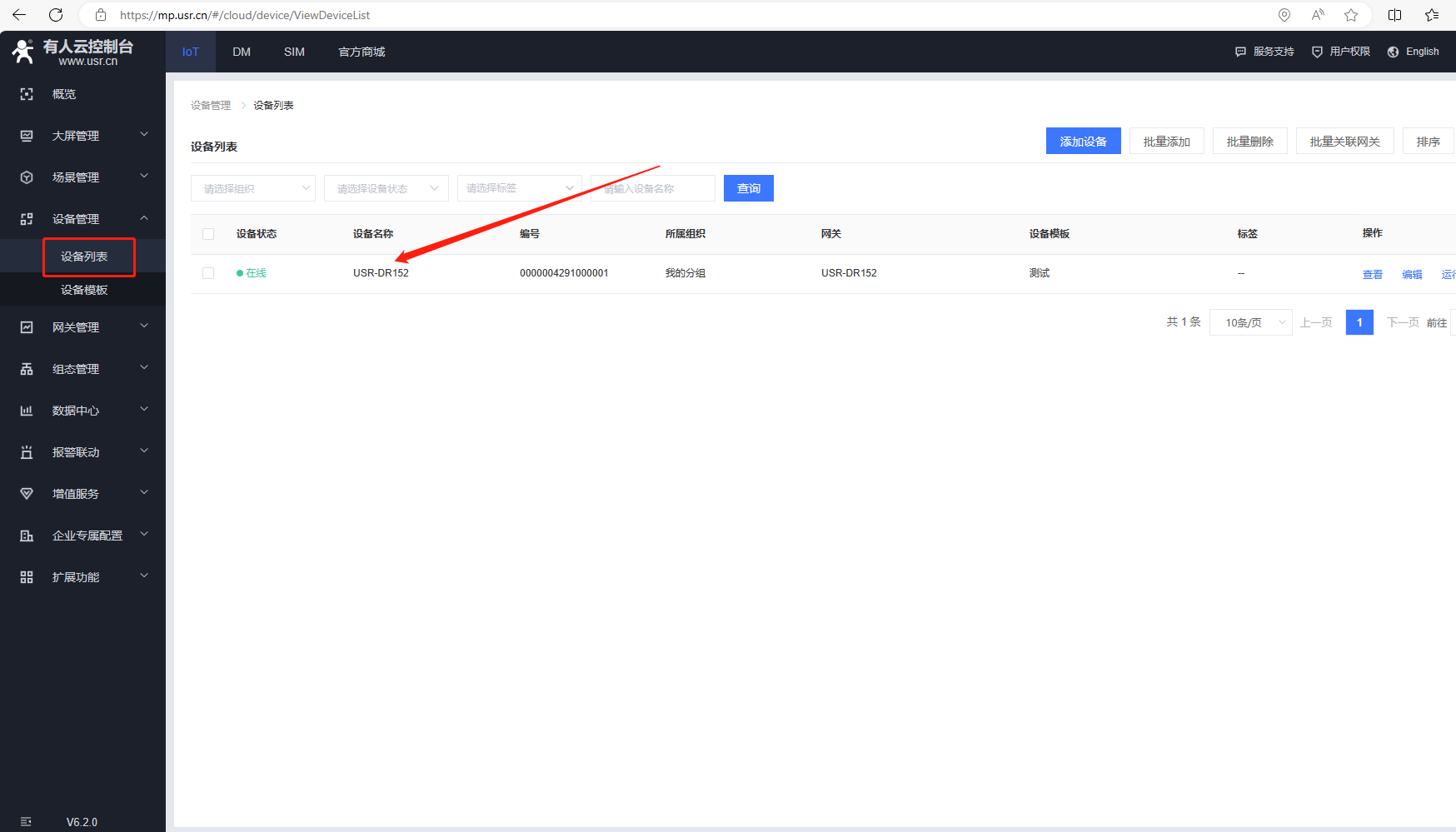

（5）返回設備列表，點擊設備名稱，可以去查看變量當前值。

五、云端數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

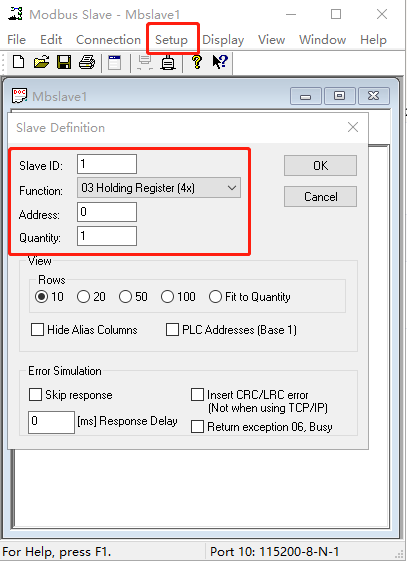

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

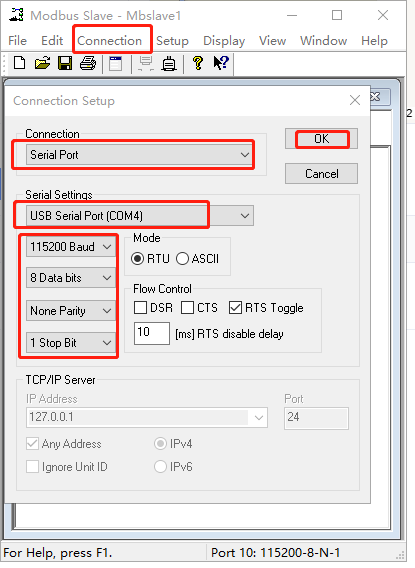

（2）點擊Connection,選擇串口，對應USR-DR152所接USB-RS232串口線的COM口號，串口參數和USR-DR152串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

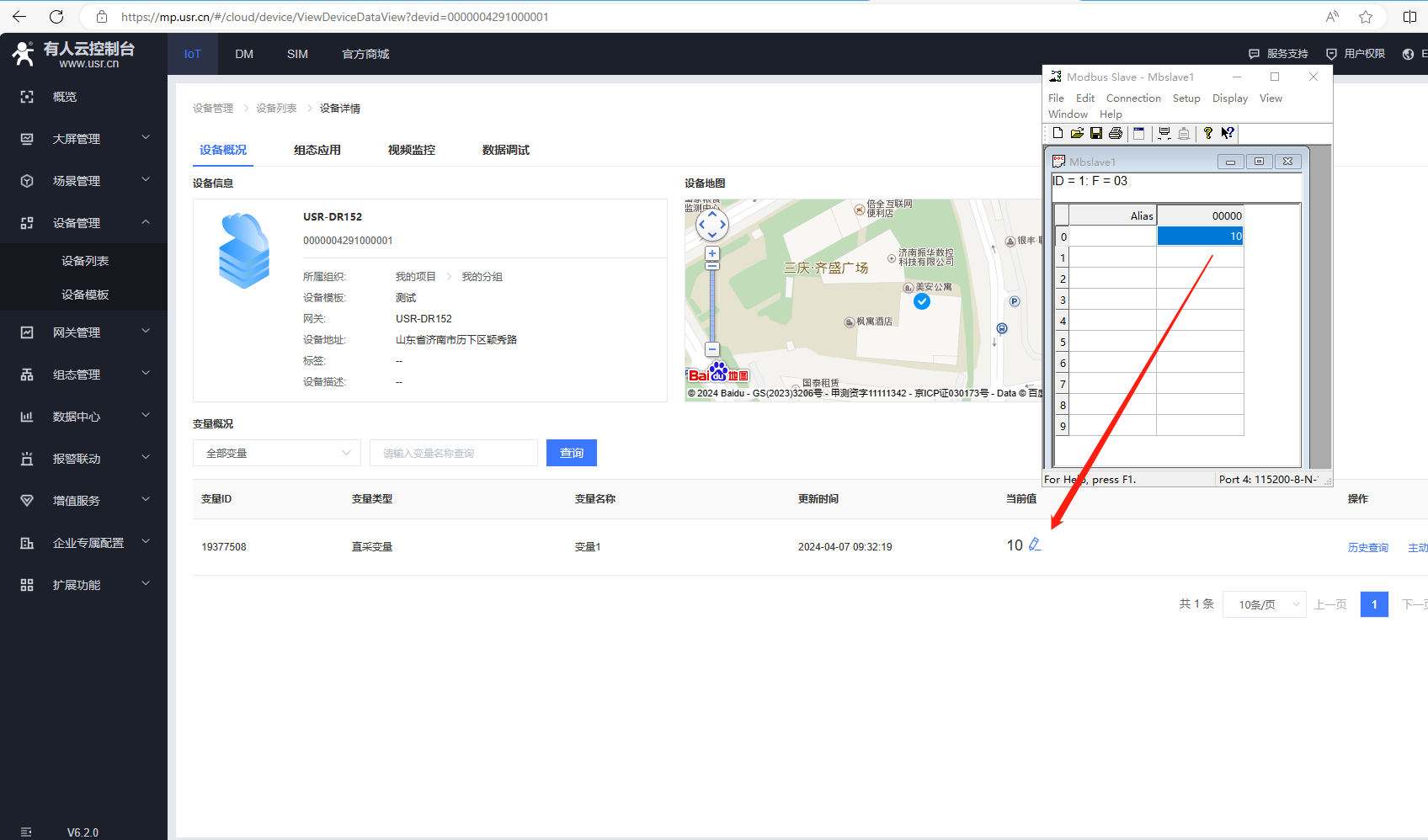

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

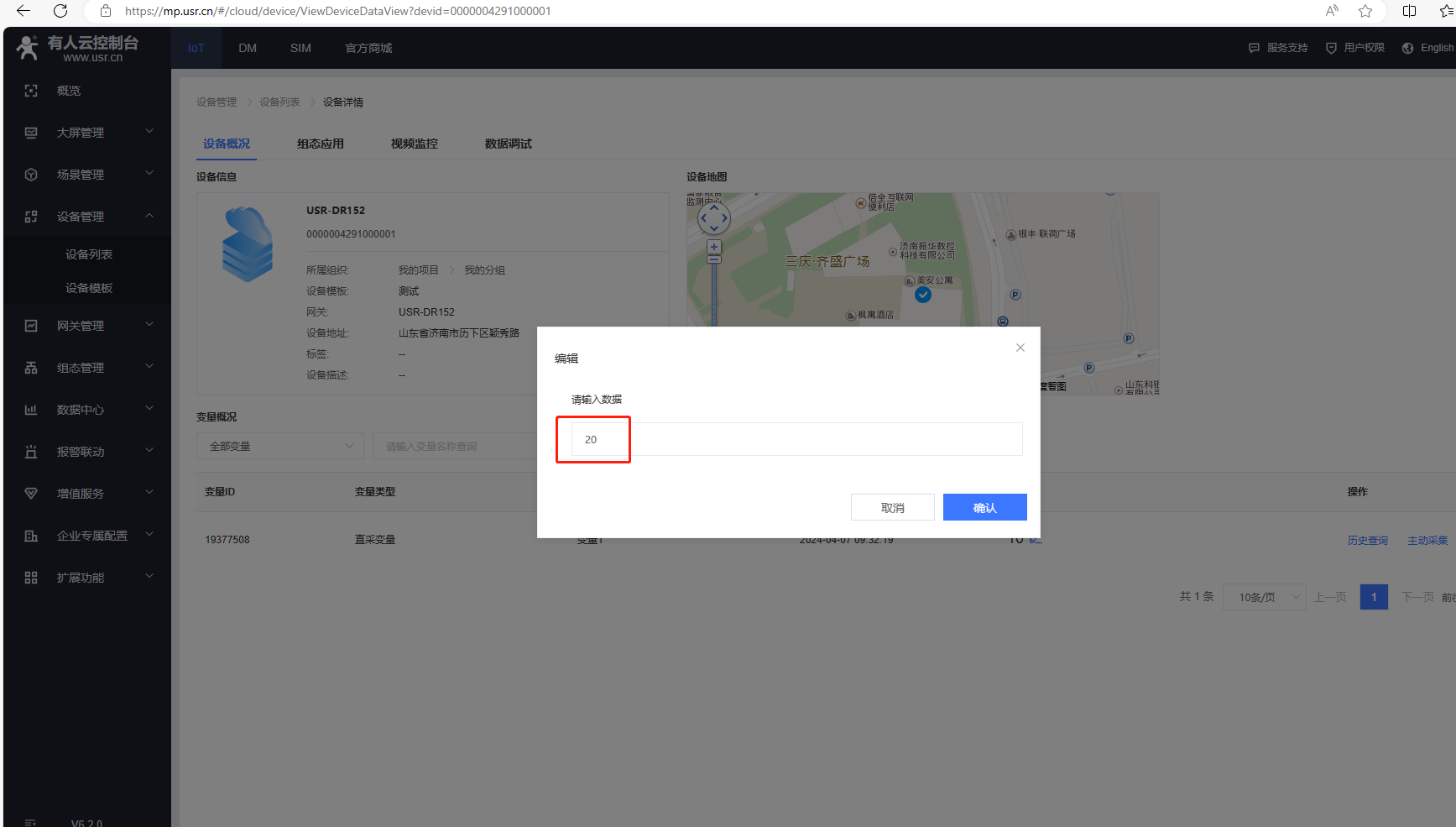

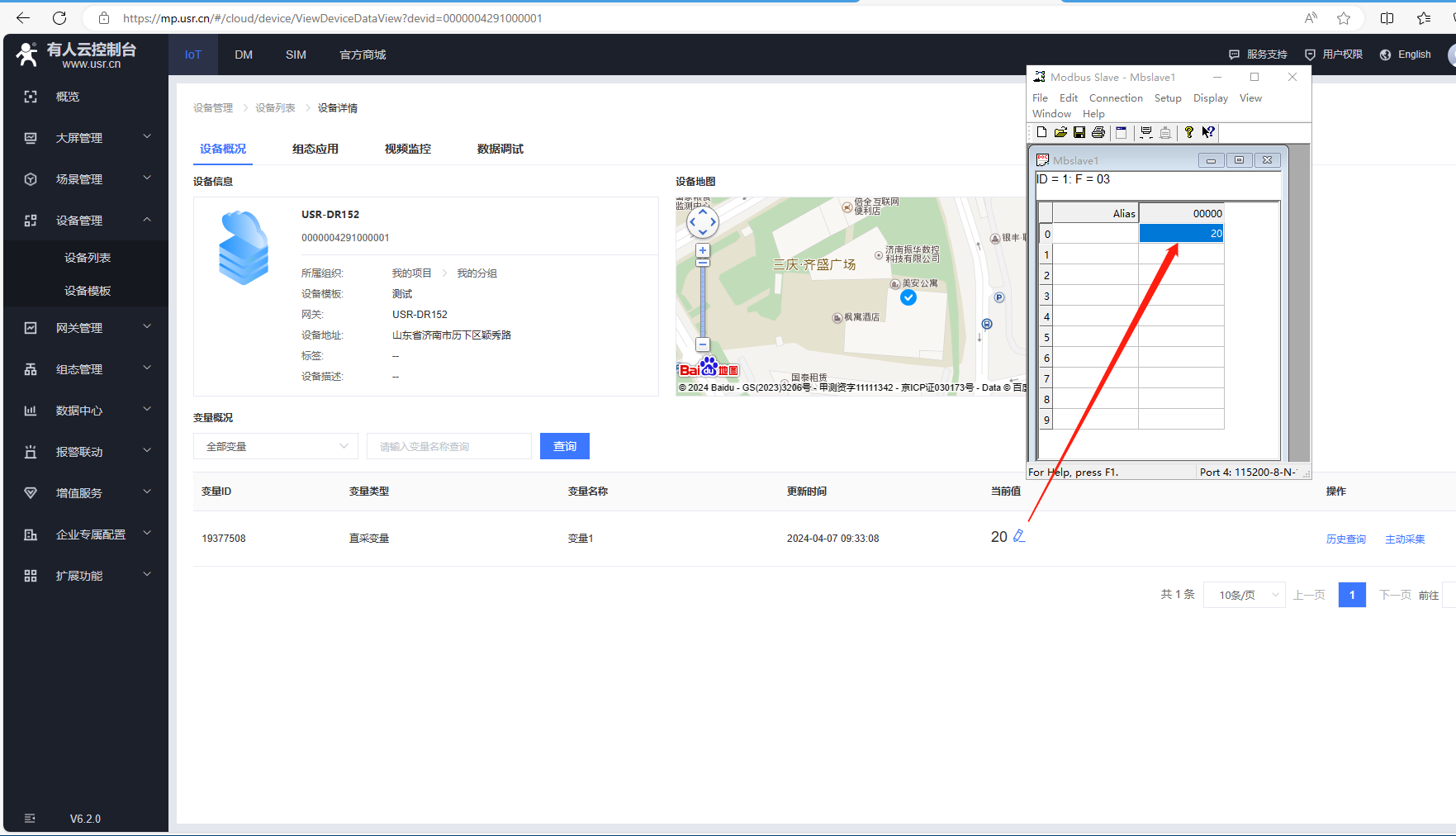

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

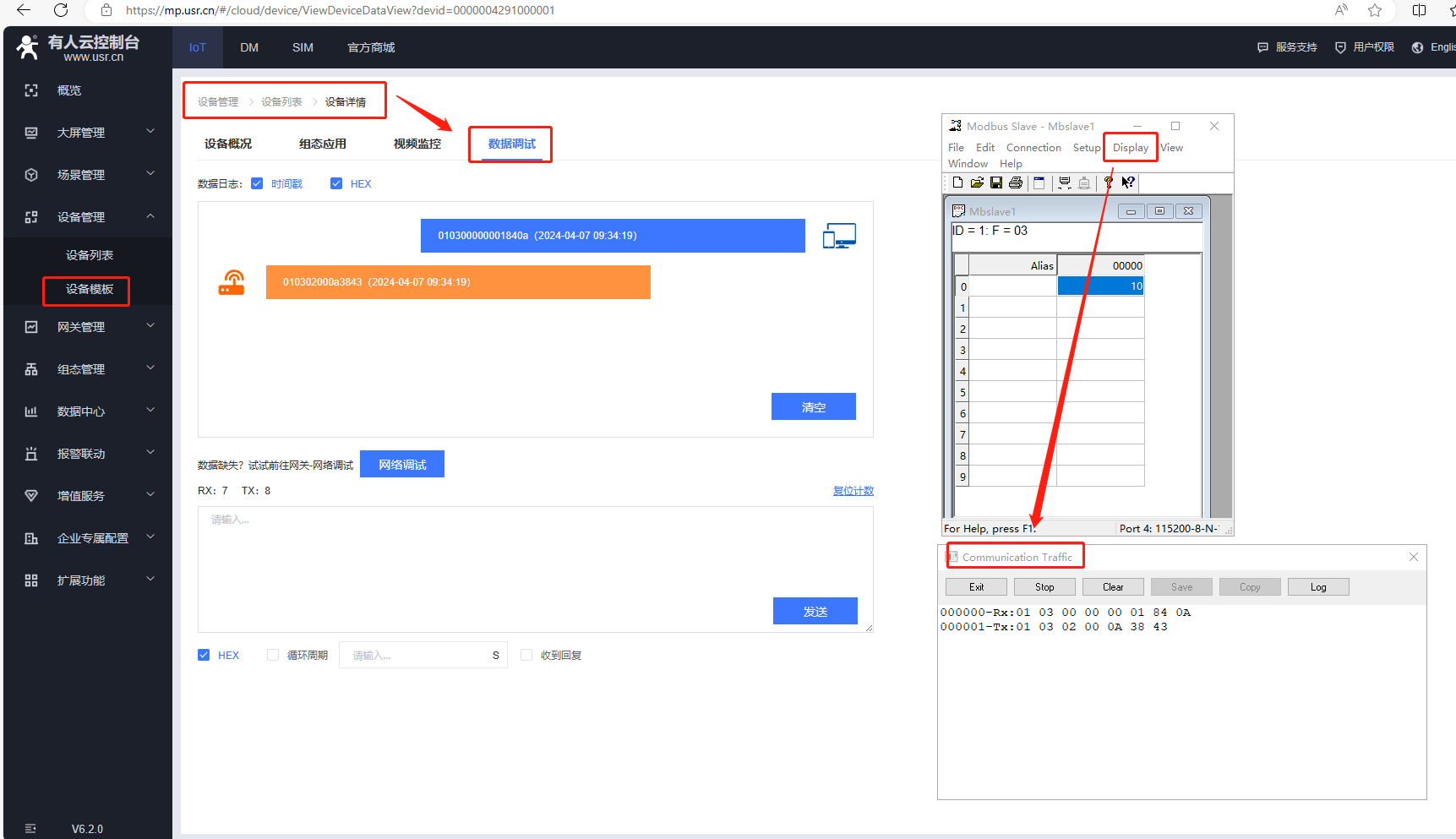

4、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

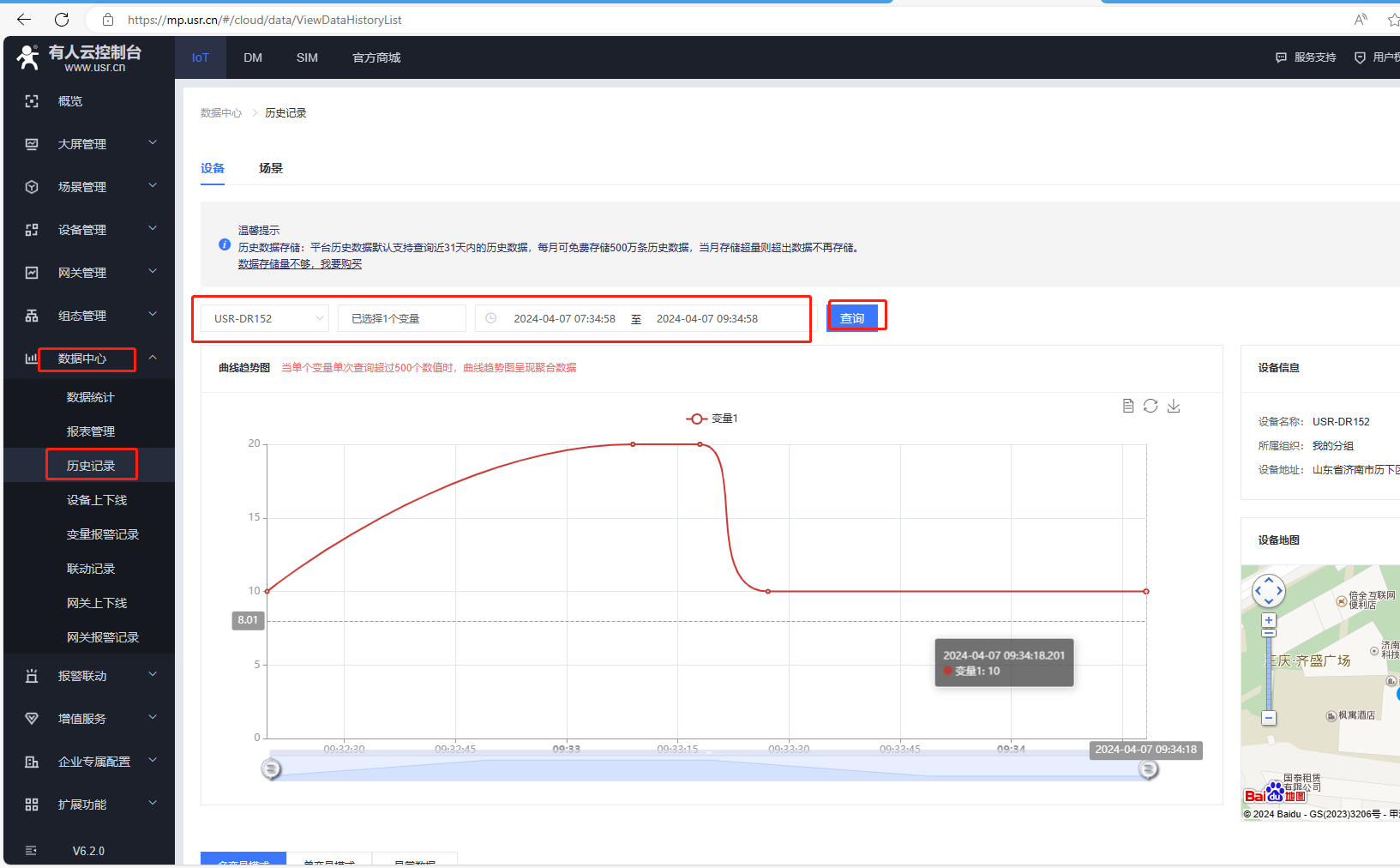

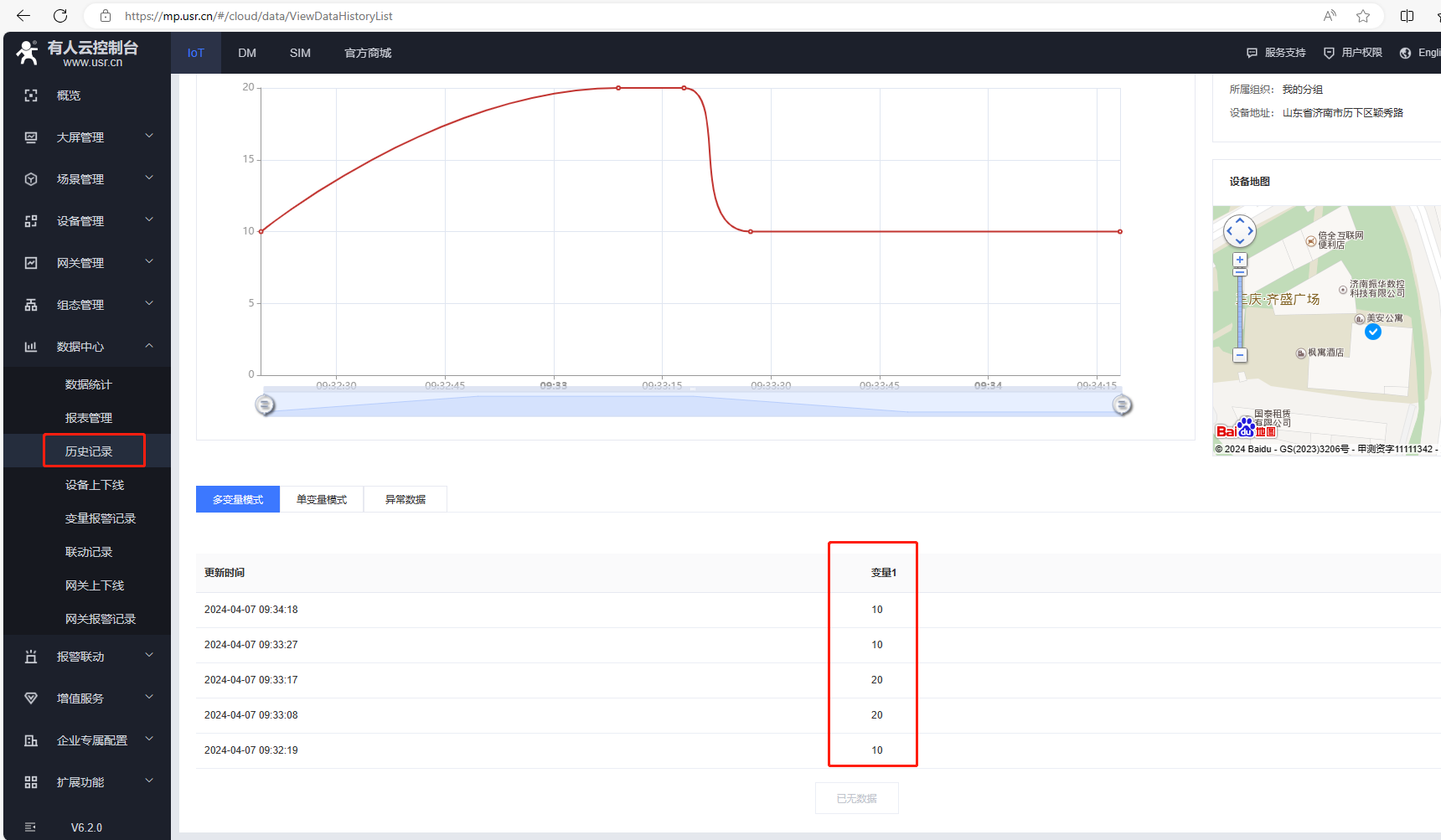

5、數據中心，歷史記錄查看歷史曲線和歷史數據

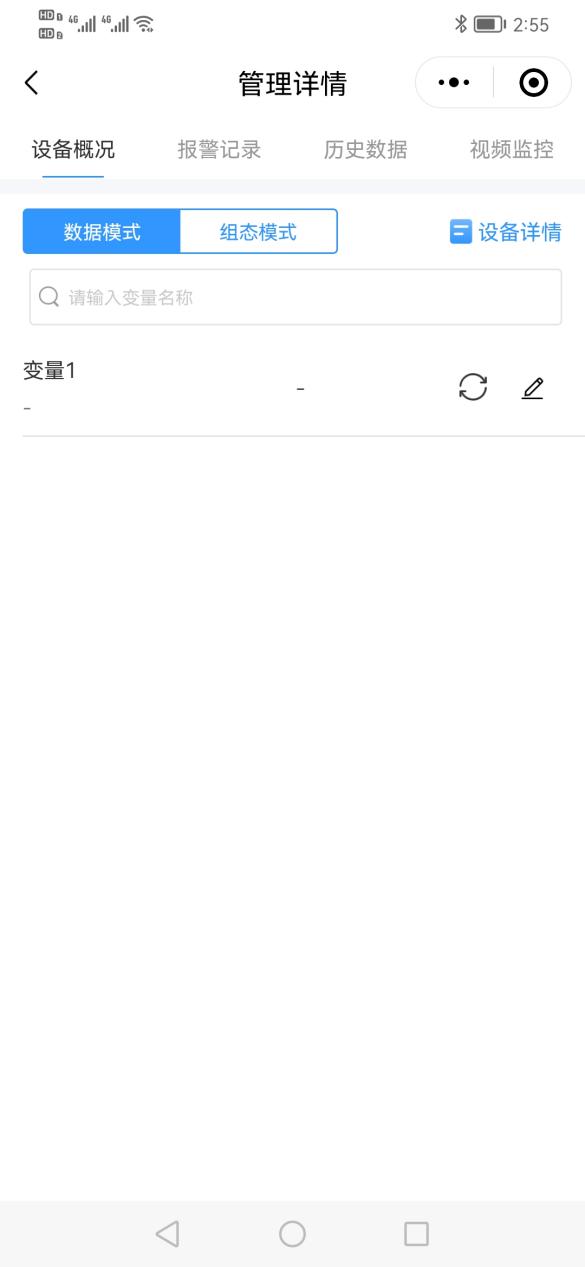

六、小程序數據調試

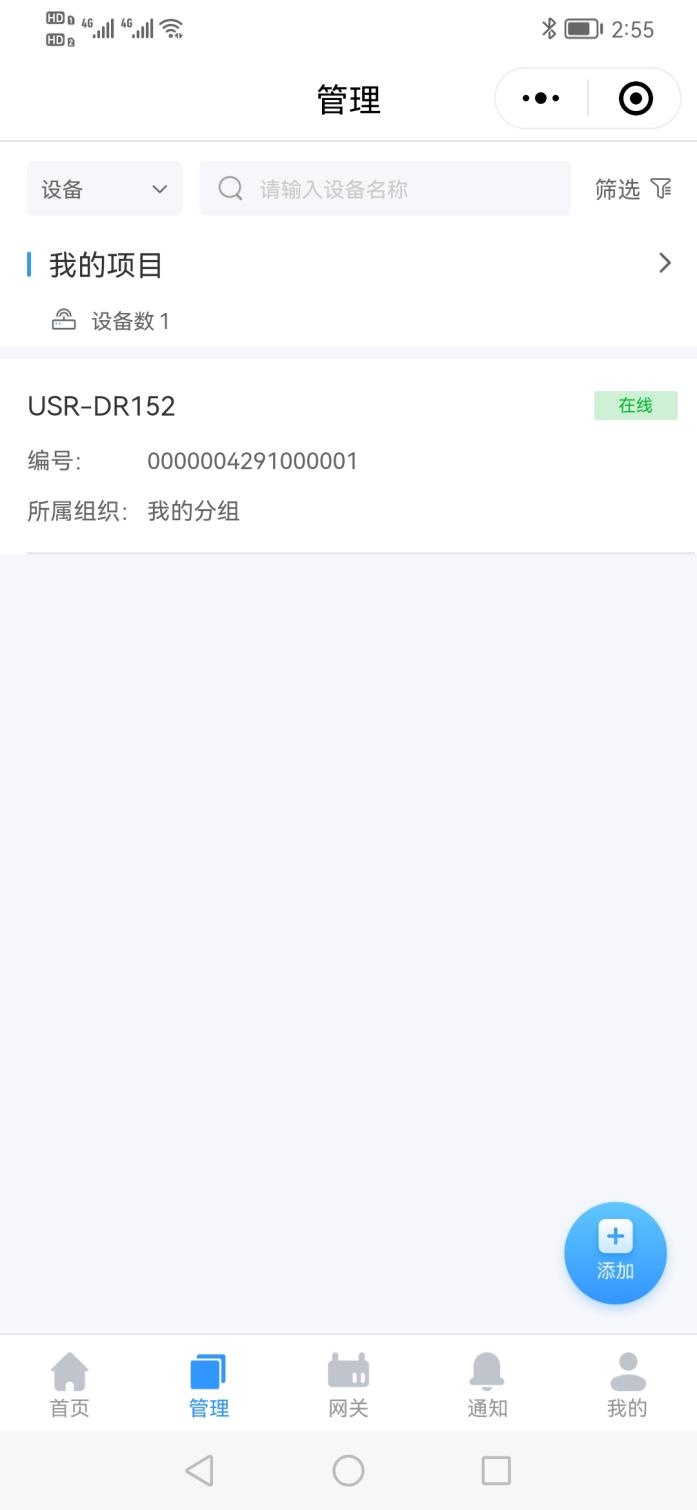

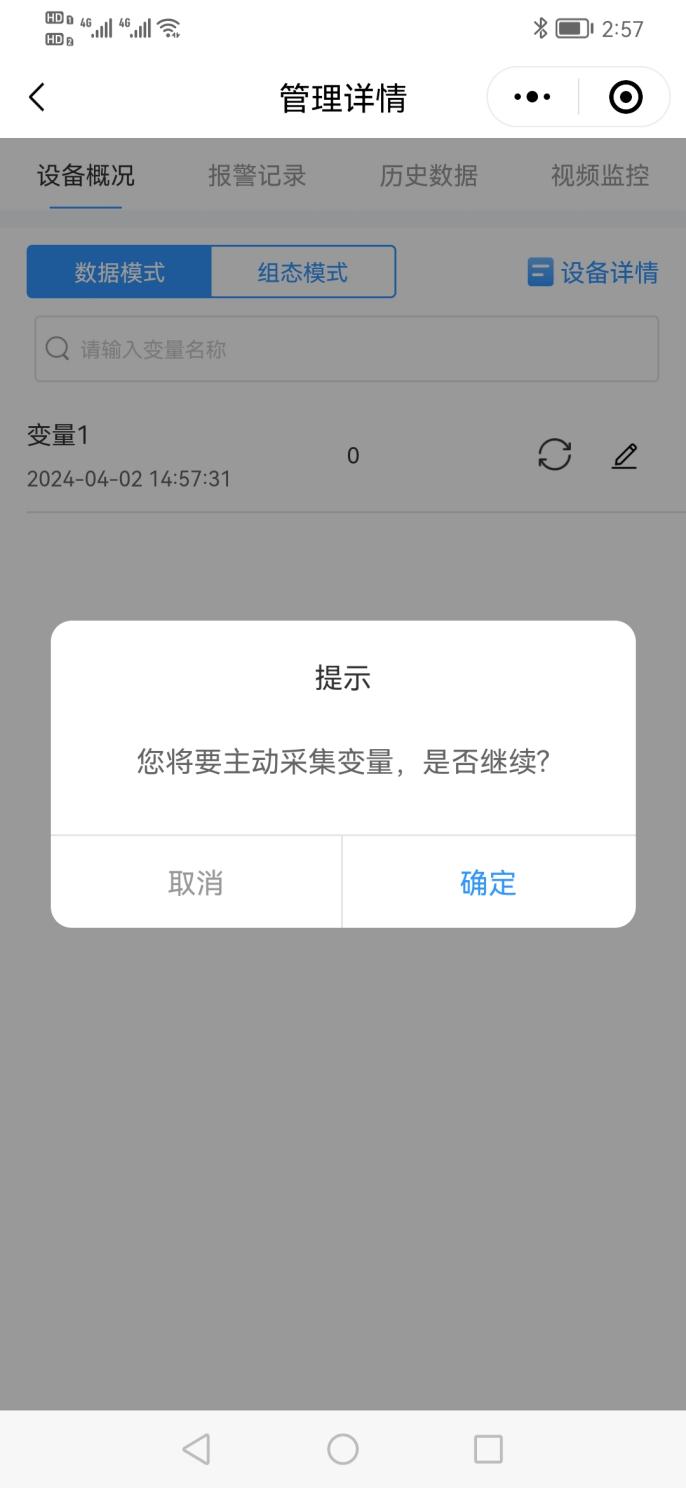

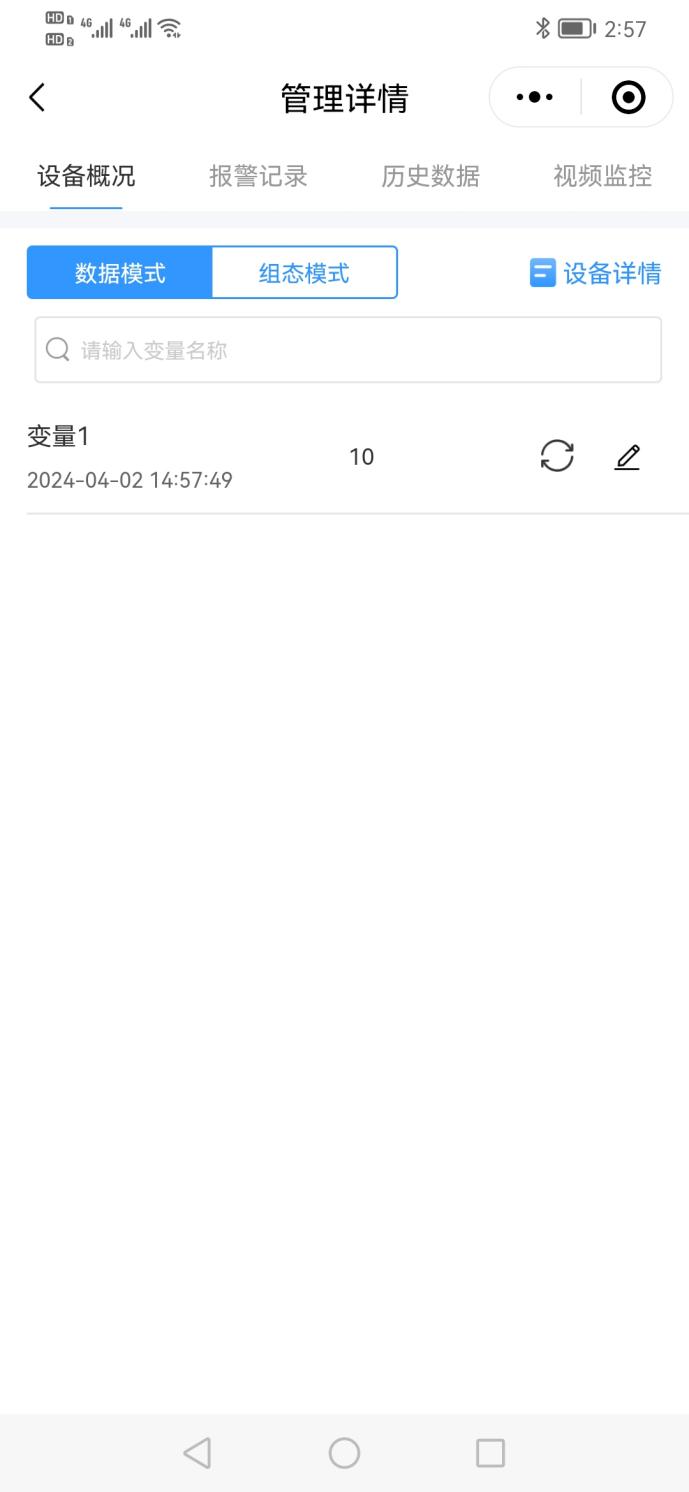

1、采集數據，小程序點擊管理，點擊USR-DR152設備，找到變量1，如果不等有人云1分鐘采集，可以點擊主動采集，顯示采集的數據。

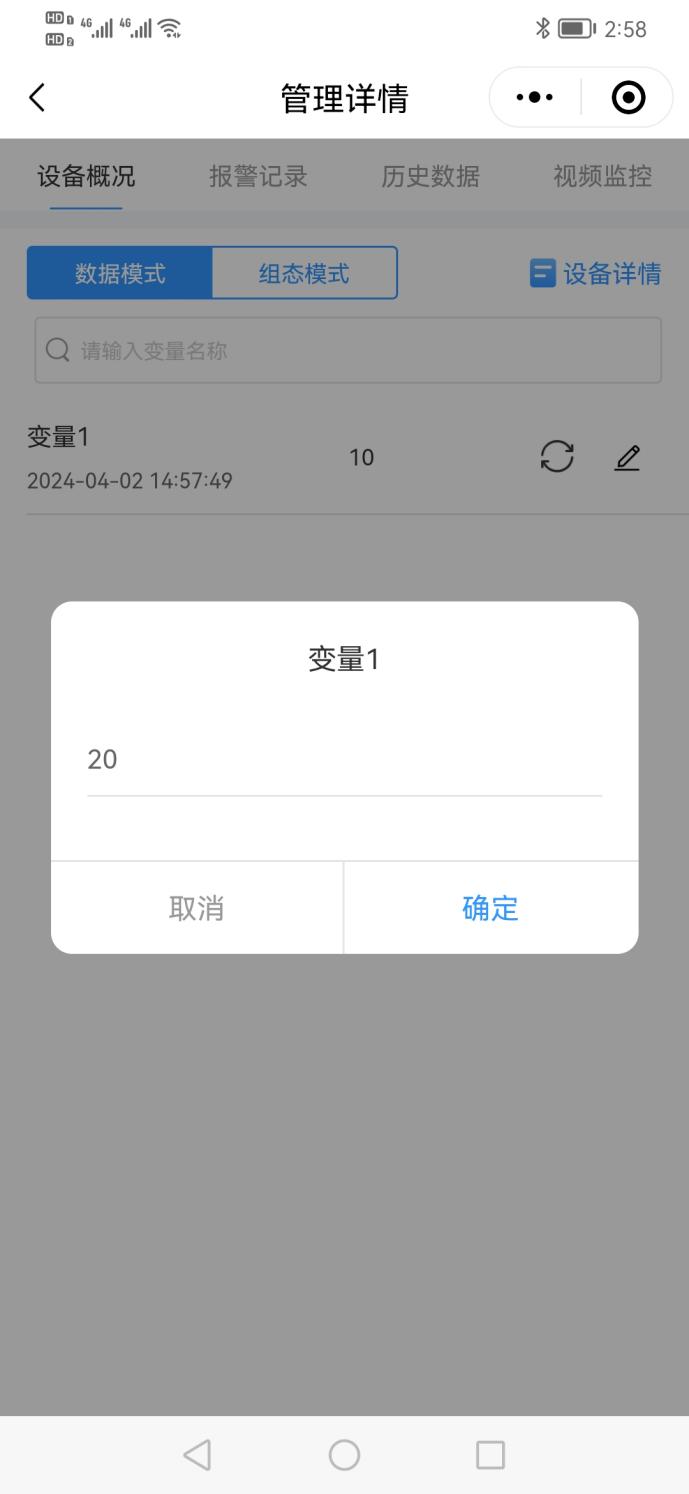

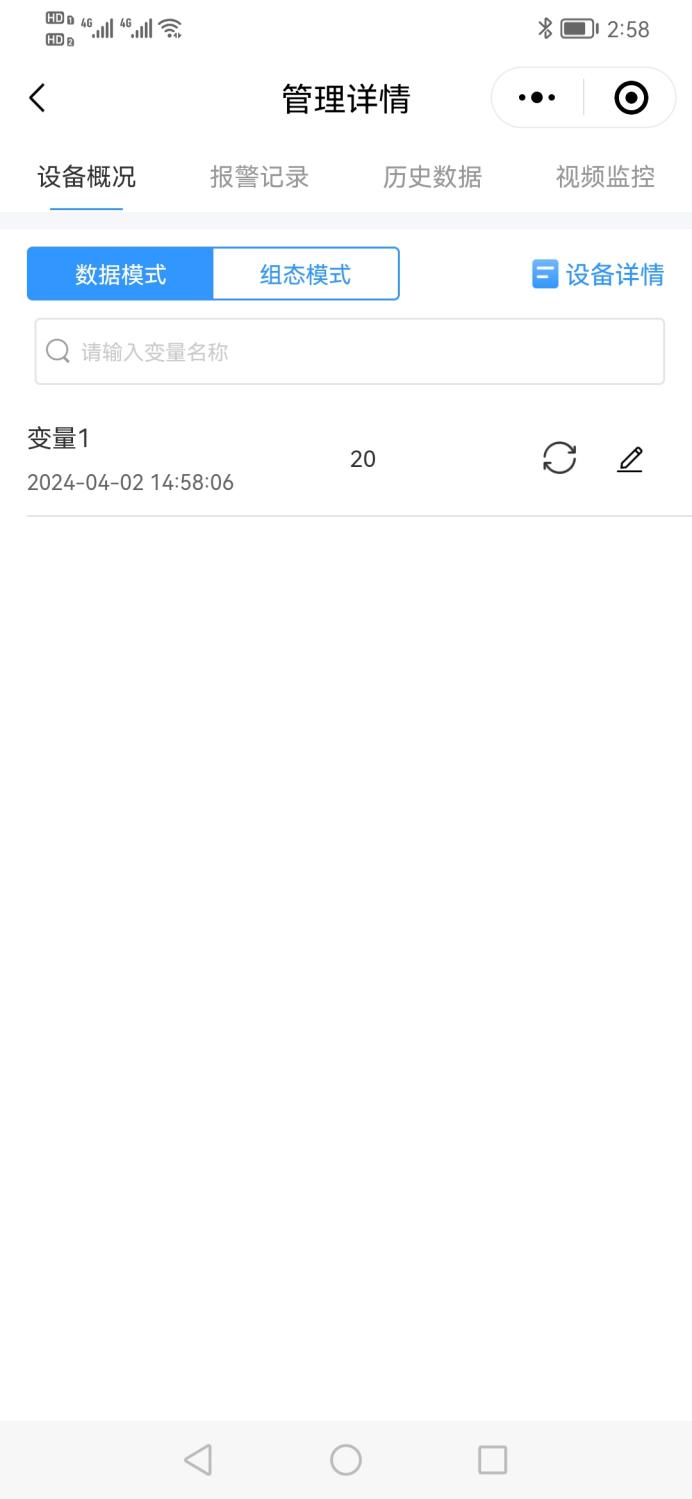

2、寫數據，小程序點擊管理，點擊USR-DR152設備，找到變量1，可以手動輸入數據，對變量進行寫數據。

編寫人：金志方 編寫日期：2024-04-07

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
