一、資料下載
USR-G780 V2“Smart DTU”說明書（完整版）：http://www.bbxnc.com/Download/701.html
USR-G780 V2“Smart DTU”規格書：http://www.bbxnc.com/Download/703.html
USR-G780 V2“Smart DTU”軟件設計手冊：http://www.bbxnc.com/Download/702.html
USR-G780 V2“Smart DTU”設置軟件V2.1.3：http://www.bbxnc.com/Download/551.html
網絡調試助手 串口調試助手二合一：http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-G780 V2產品 1臺
電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺

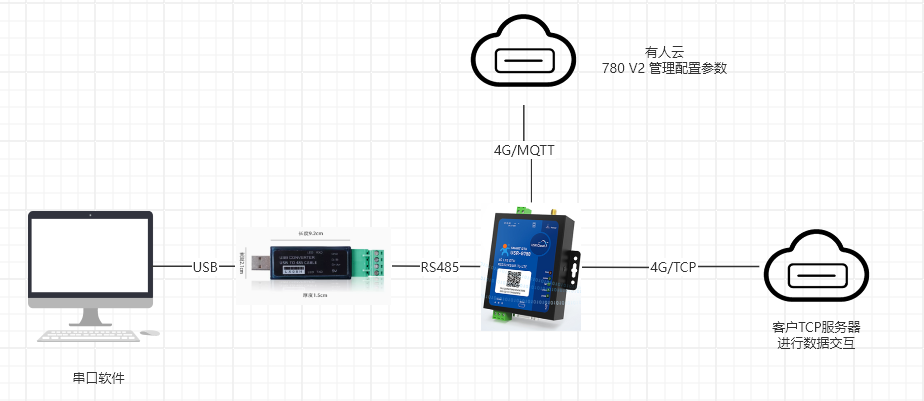

2、硬件連接
USR-G780 V2 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。電腦打開網絡串口調試助手二合一軟件。案例中將使用有人遠程桌面來模擬。
三、產品參數設置

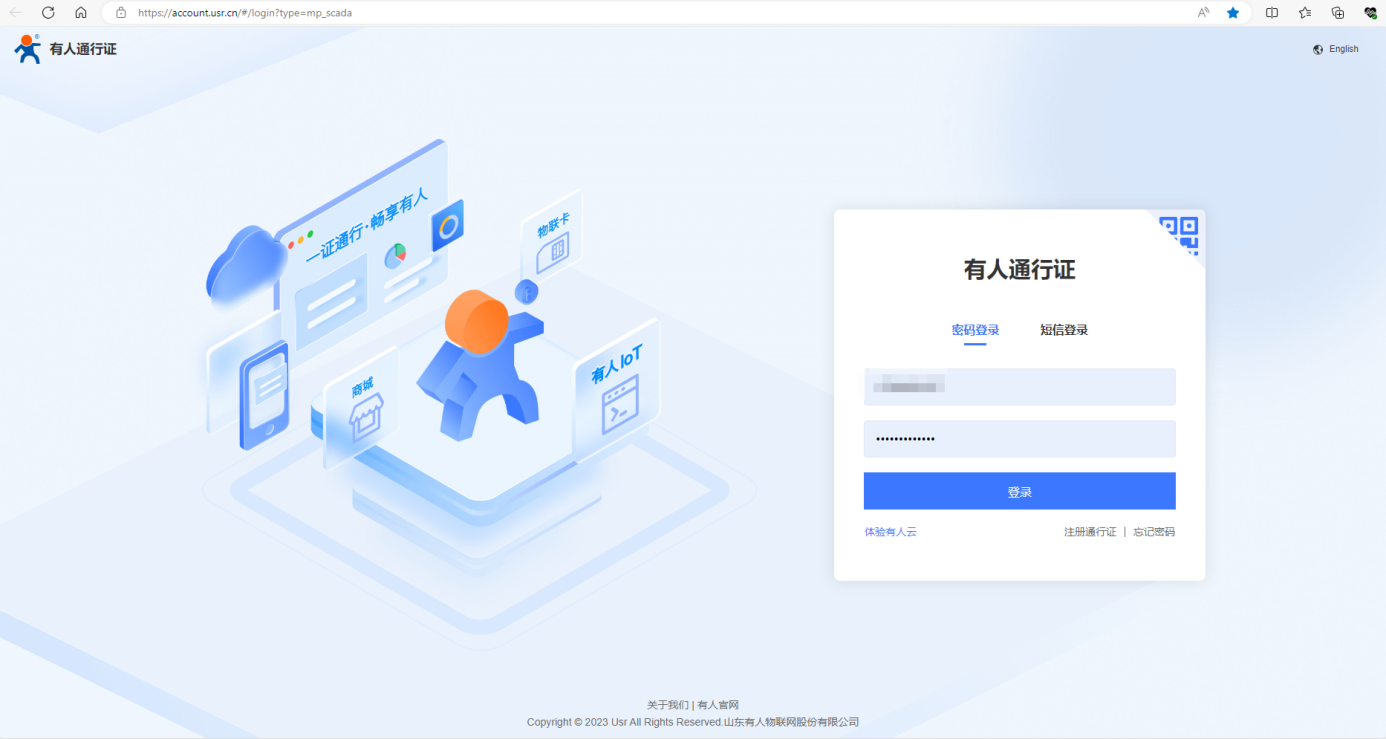

1、登錄有人云：https://account.usr.cn/#/login?type=mp_scada

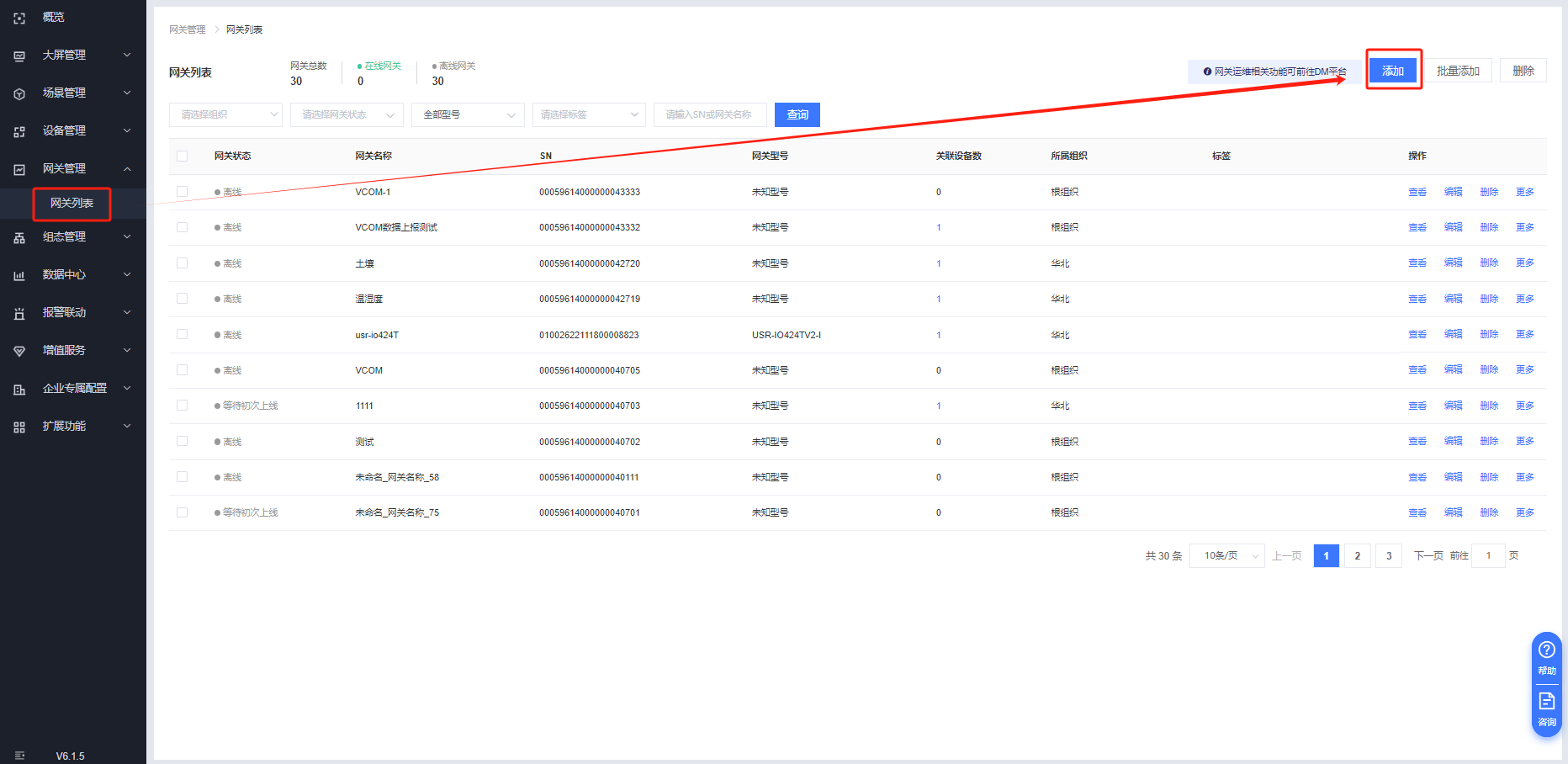

網關管理---網關列表---添加

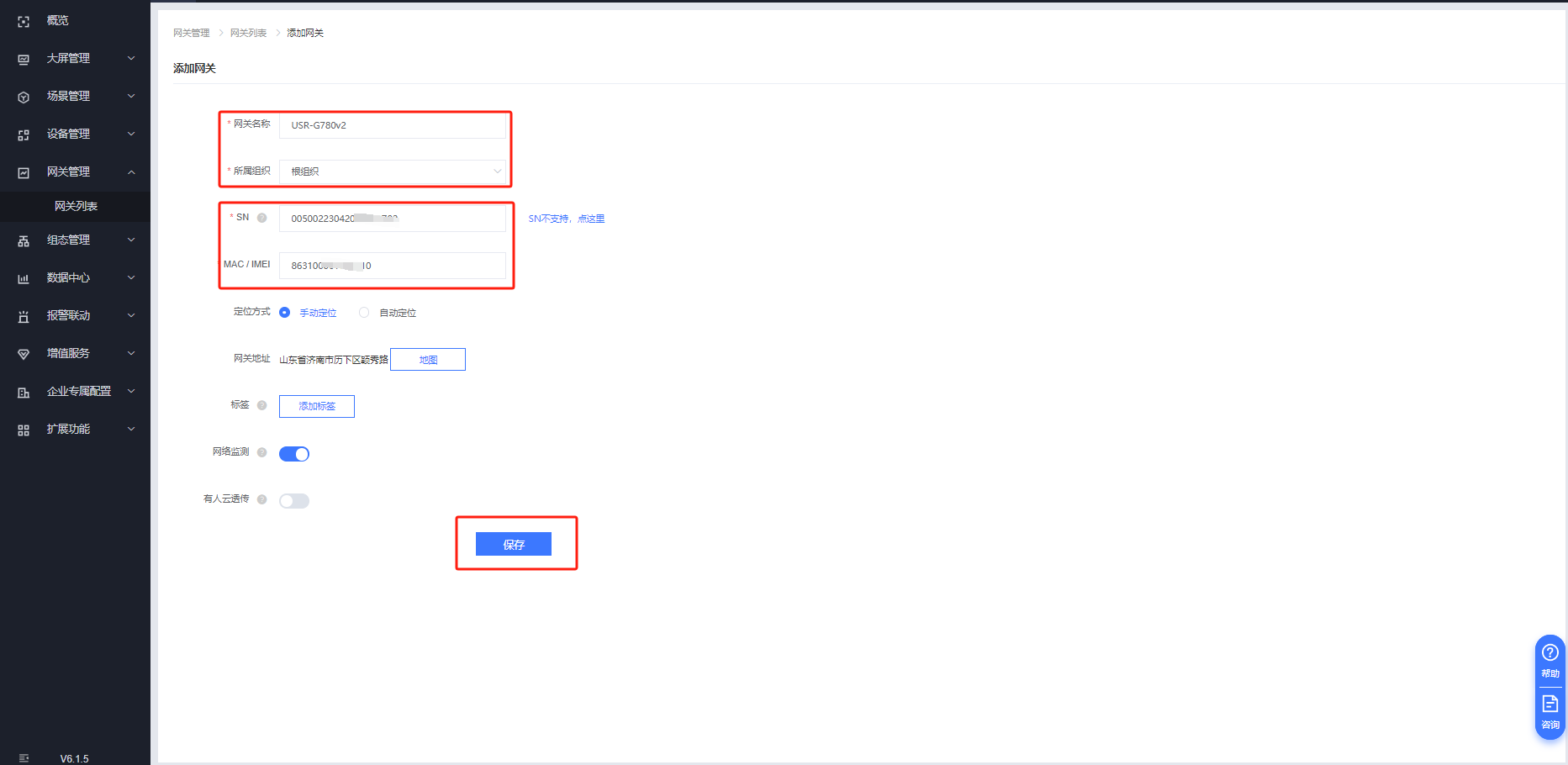

填入網關名稱、根組織、填入設備的SN和IMEI ，點擊保存即可。

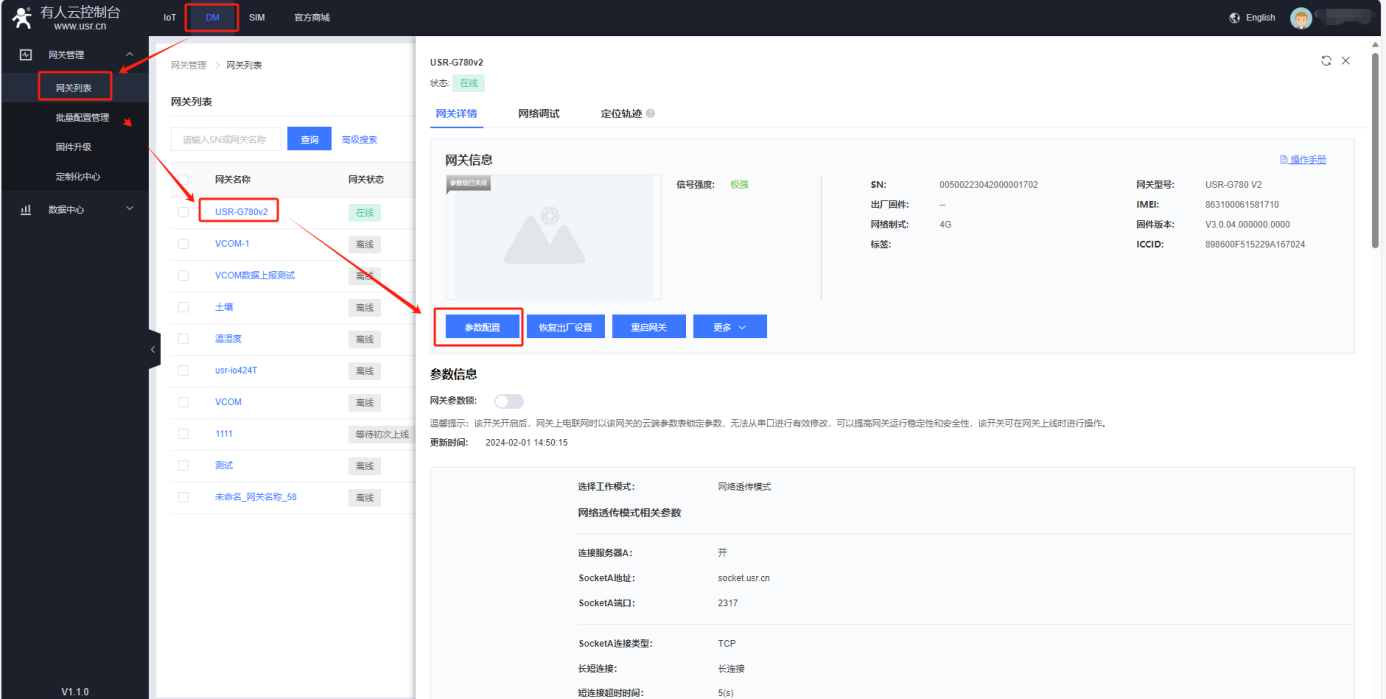

DM平臺---網關管理---網關列表，點擊網關名稱---參數配置

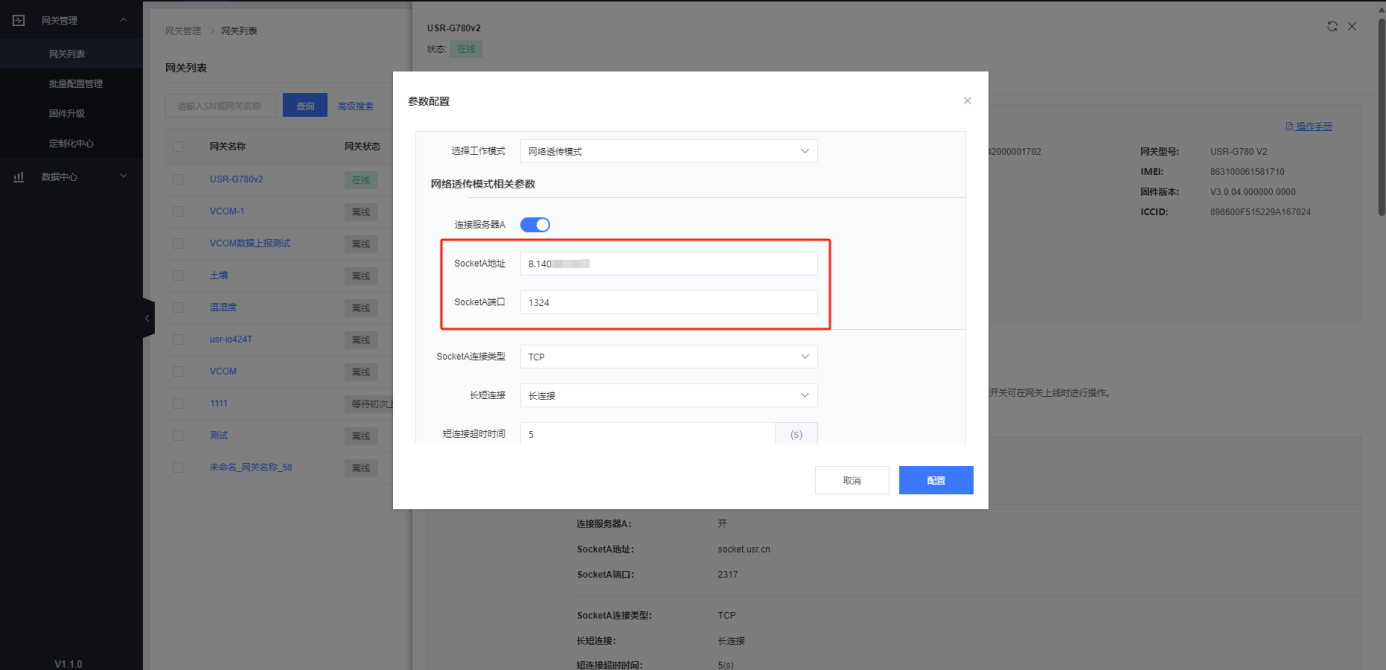

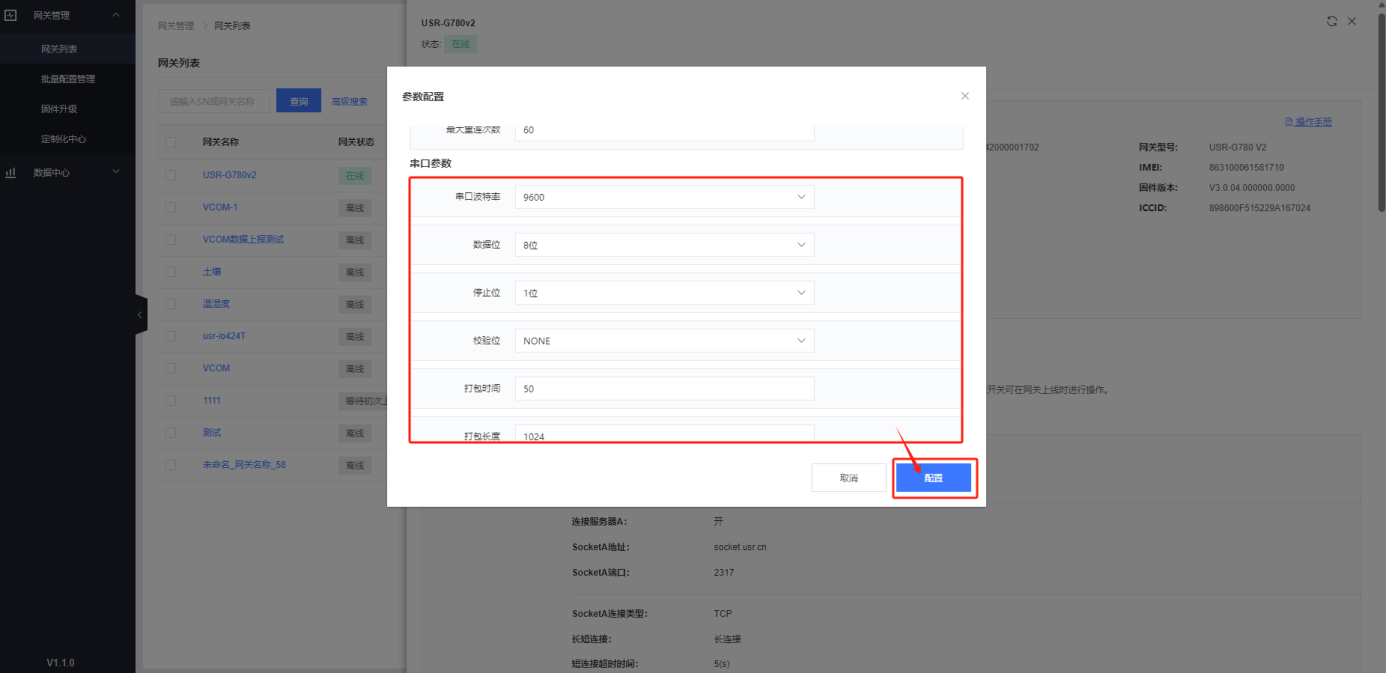

填入接入地址和端口號，修改串口參數，點擊配置按鈕

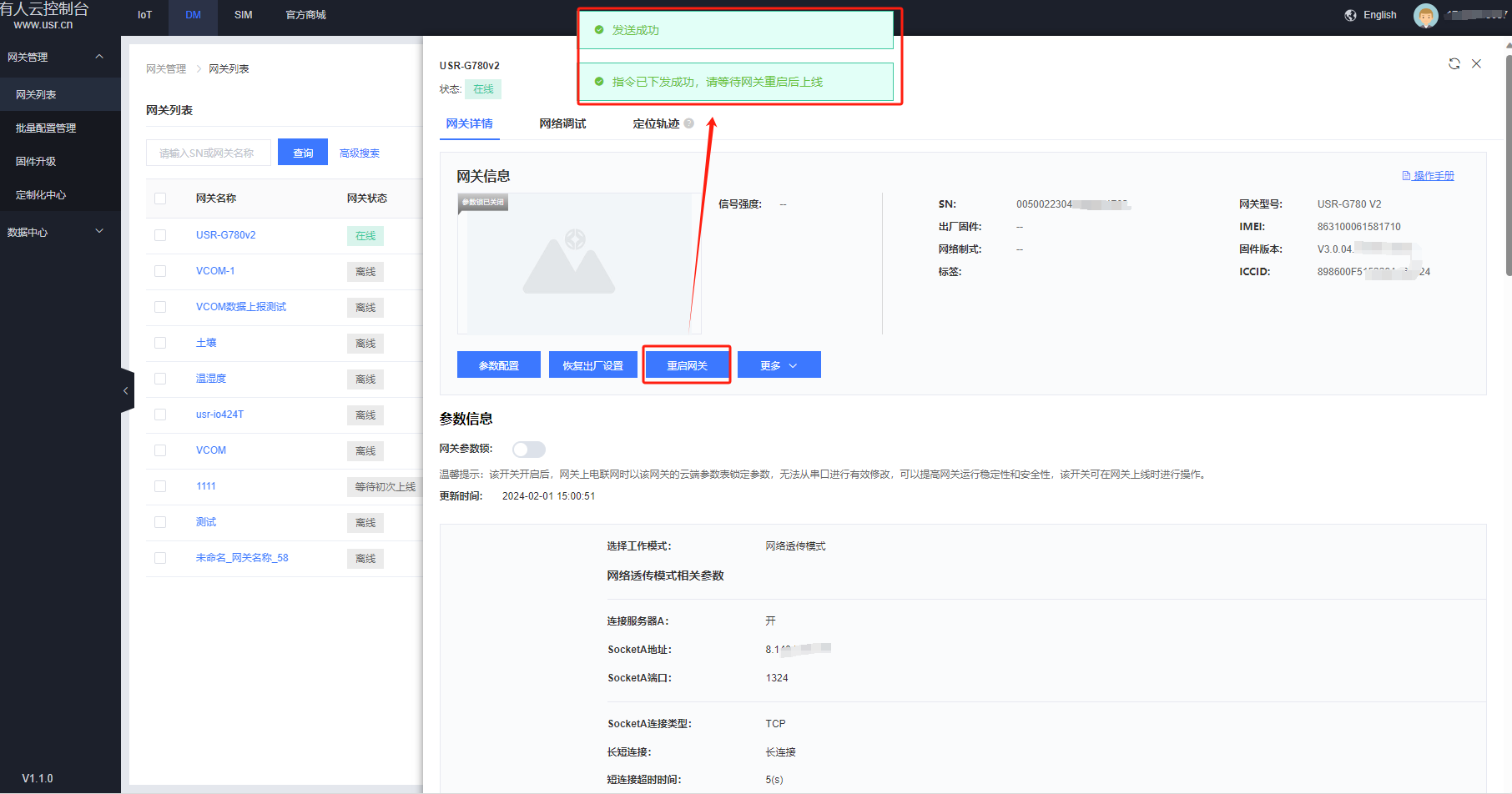

然后點擊重啟網關，等待設備重啟再次上線
2、服務器設置

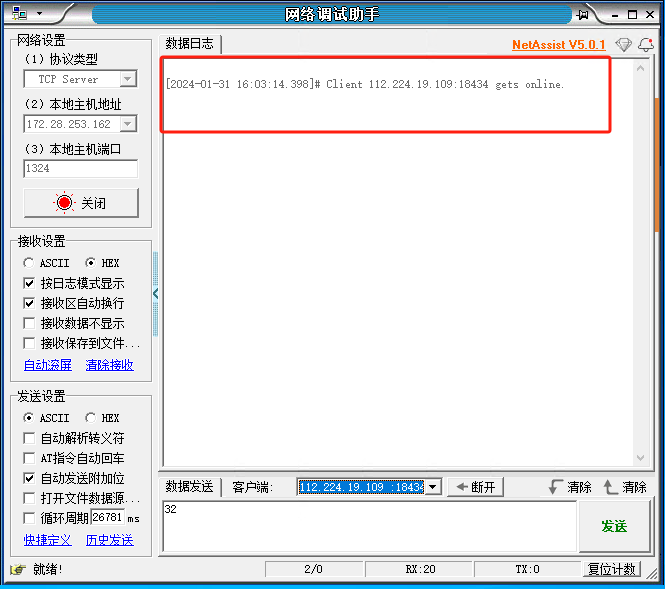

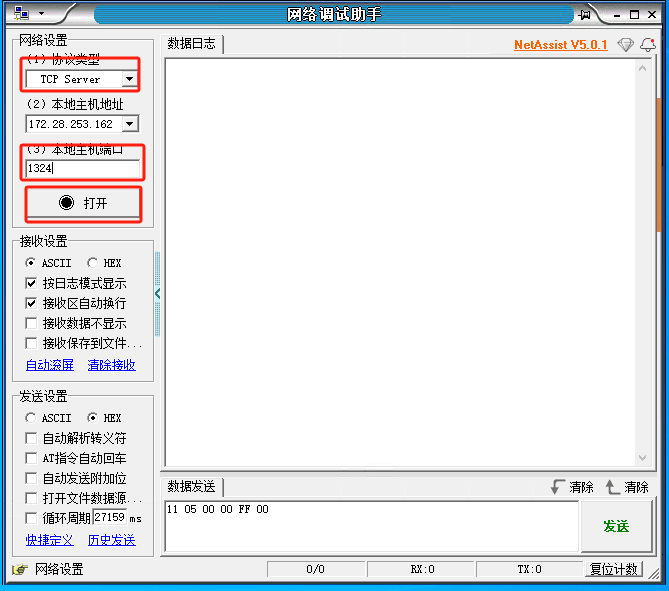

登錄遠程桌面，打開網絡調試助手，端口號設置為1324，點擊打開，進行監聽
四、功能調試
1、功能調試
遠程桌面上網絡調試助手監聽到設備接入，打開有人網絡 串口調試助手二合一軟件進行網絡端和串口端數據交互測試，串口端發送01 03 00 00 00 02 C4 0B，網絡端接收到報文；網絡端發送01 03 04 00 00 00 01 3B F3，串口端可以收到報文。

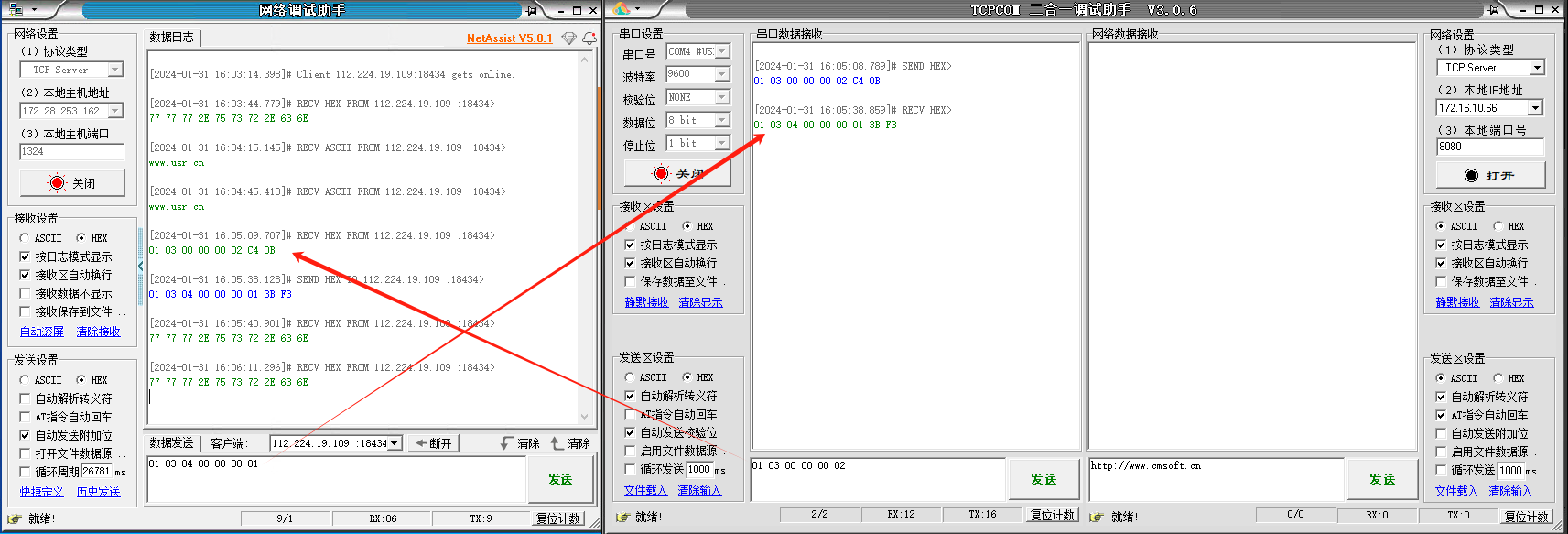

2、調試截圖
3、測試結論
USR-G780 V2可以電腦登陸有人云賬號，進行參數配置對接遠程服務器，并進行數據通訊測試。
編寫人：尹叢欣 編寫日期：2024-02-02
審核人：金志方 審核日期：2024-02-04
訂正版本：V1.0 訂正內容：初稿
