一、資料下載
USR-G780 V2 “smart DTU”說明書（完整版）：http://www.bbxnc.com/Download/701.html
USR-G780 V2 “smart DTU”規格書：http://www.bbxnc.com/Download/703.html
USR-G780 V2 “smart DTU”軟件設計手冊：http://www.bbxnc.com/Download/702.html
USR-G780 V2 “smart DTU”設置軟件V2.1.3：http://www.bbxnc.com/Download/551.html
網絡調試助手 串口調試助手二合一： http://www.bbxnc.com/Download/27.html
有人虛擬串口軟件V3.7.2.529：http://www.bbxnc.com/Download/31.html
二、硬件連接
1、所需物品
USR-G780 V2 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
物聯卡 1張
筆記本電腦 1臺

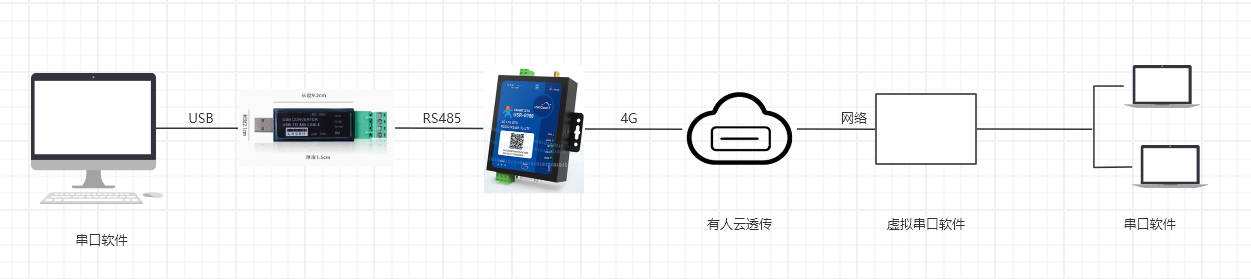

2、硬件連接
USR-G780 V2 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。
三、產品參數設置

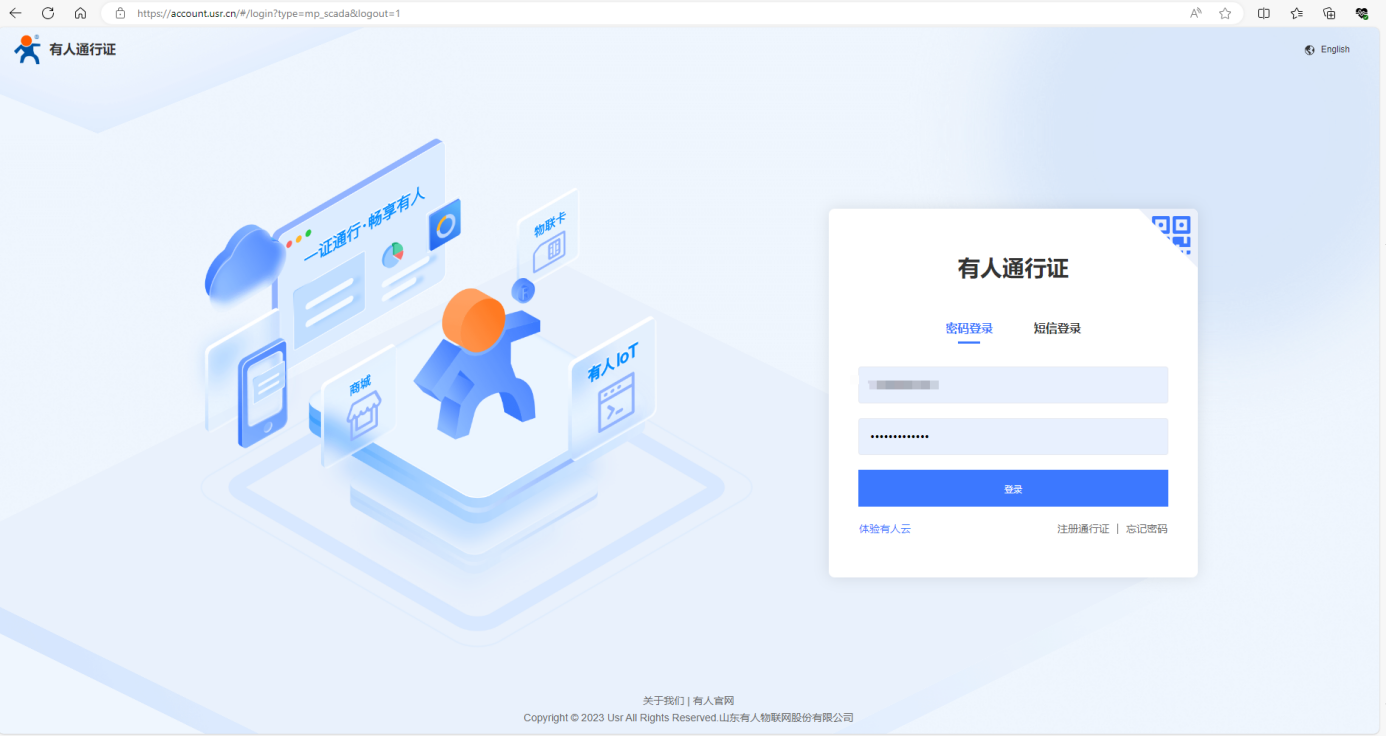

1、登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1
2、添加網關---USR-G780 V2

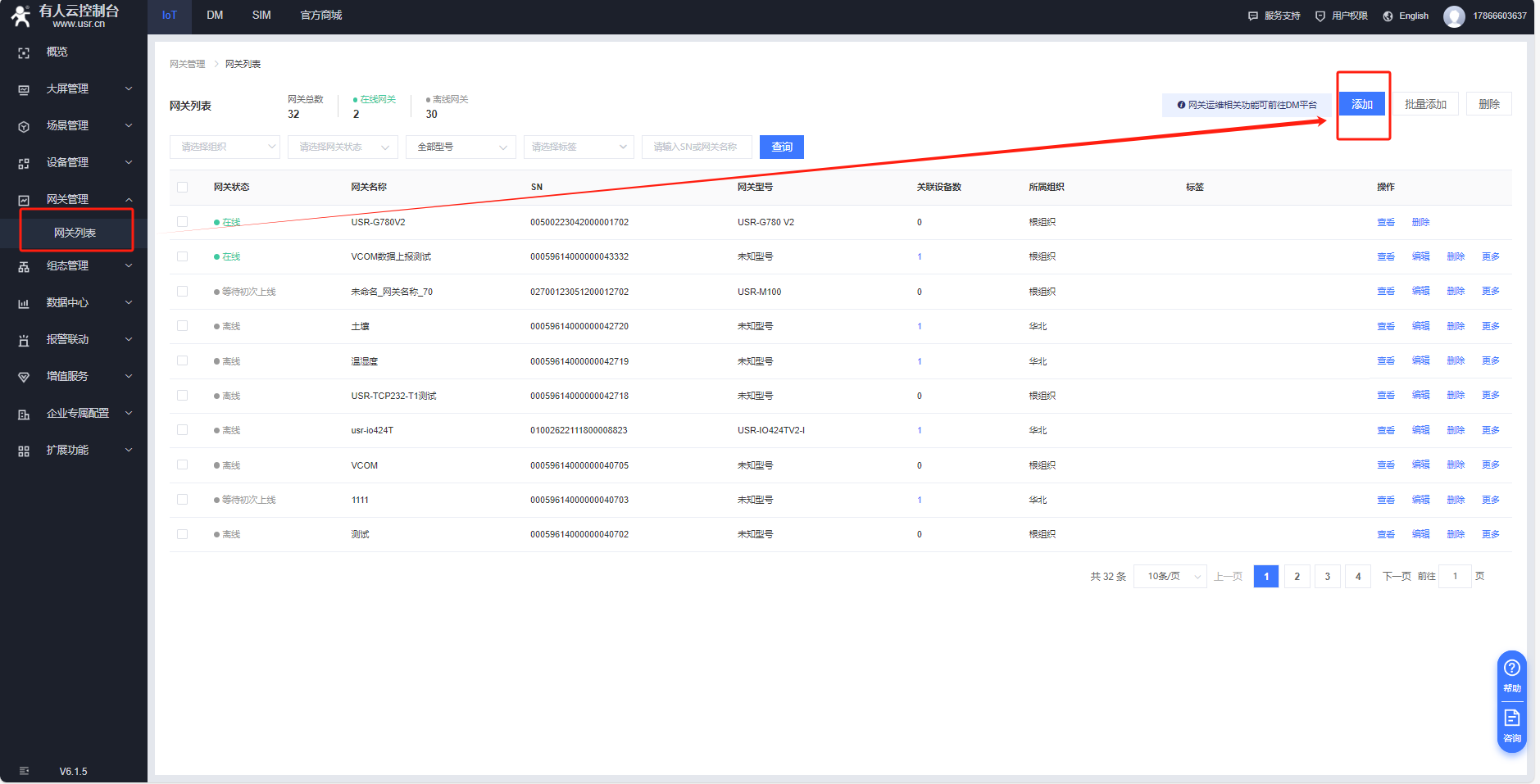

網關管理---網關列表---添加

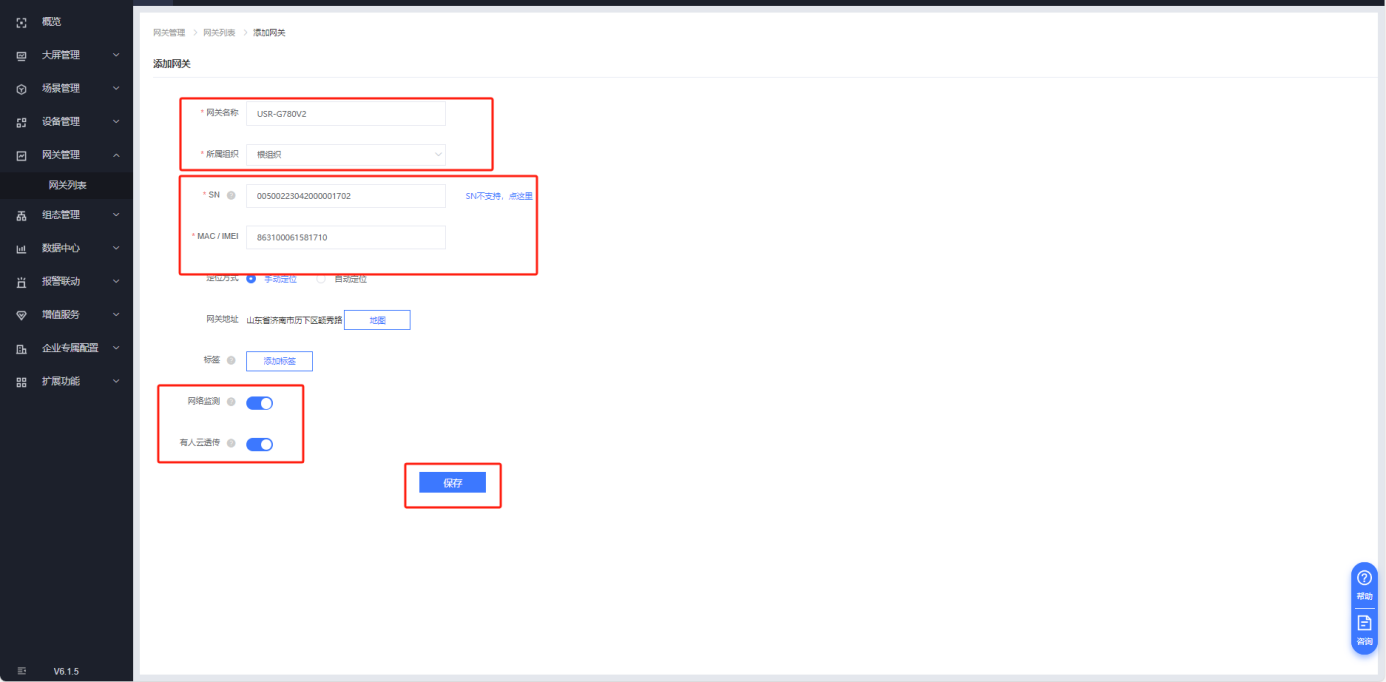

網關名稱 ：USR-G780 V2
所屬組織：根組織
填入設備二維碼上的SN和IMEI
開啟有人云透傳功能
點擊保存

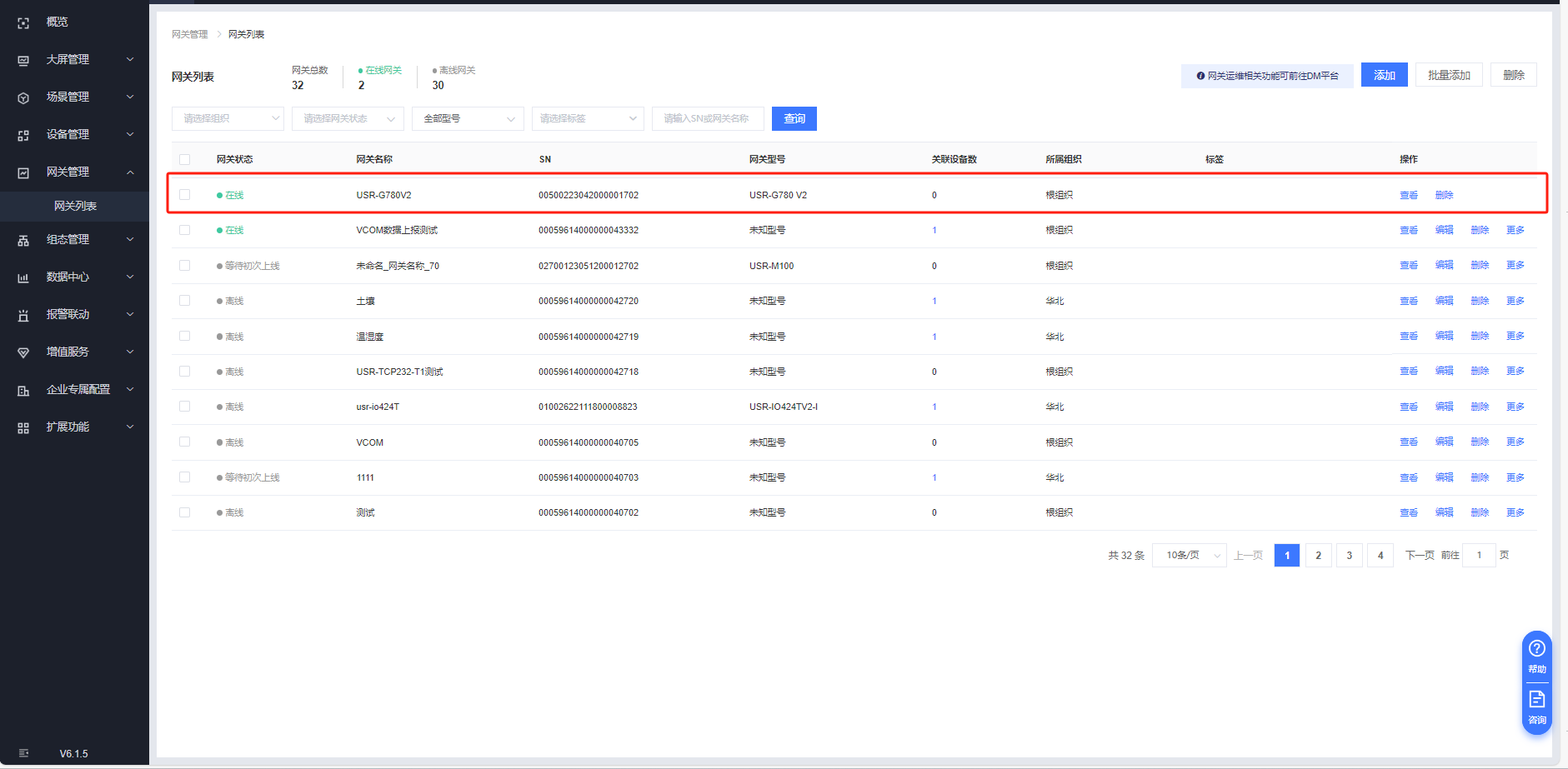

可以看到設備在線
三、添加網關---虛擬串口

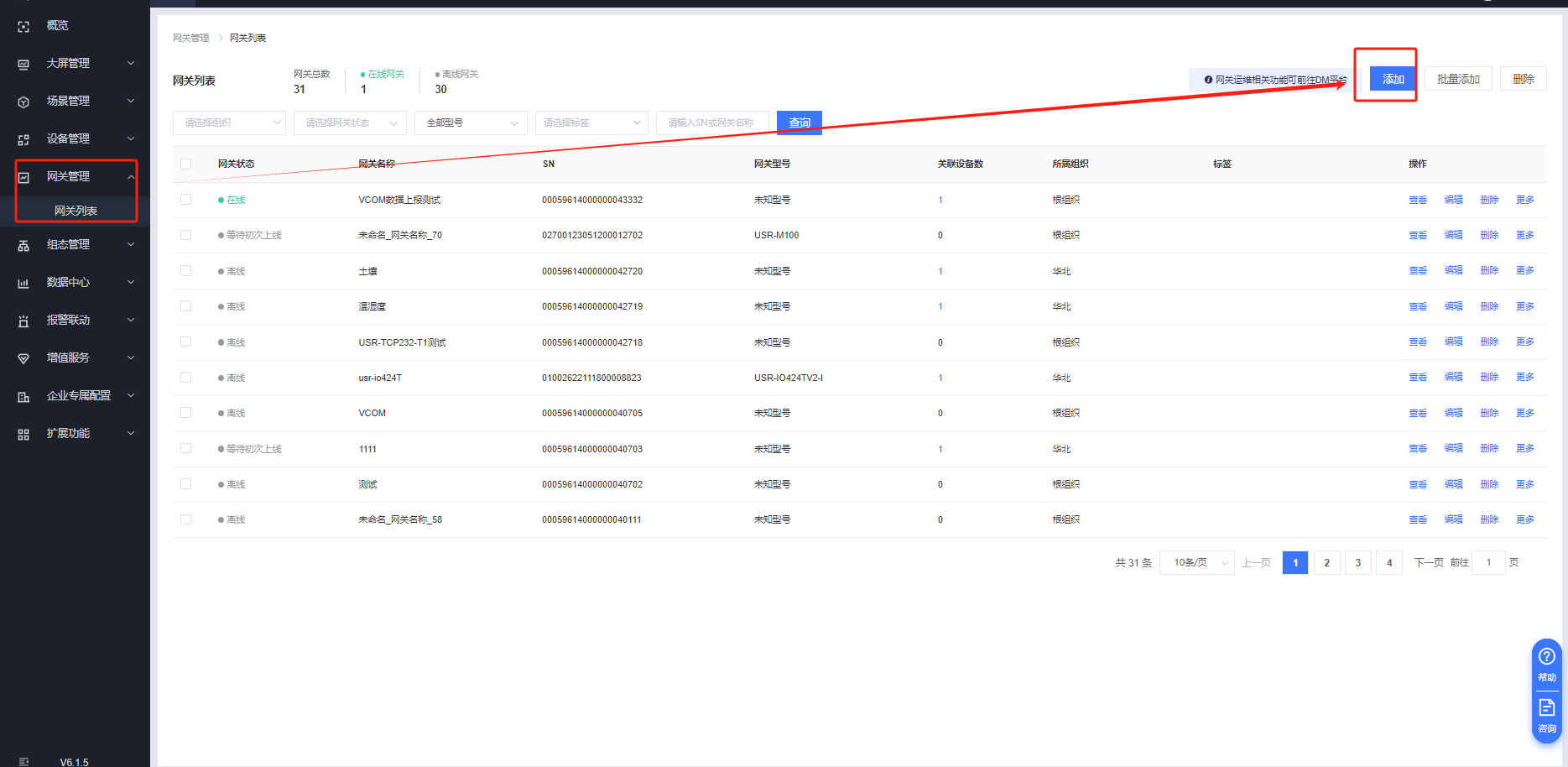

網關管理---網關列表---添加

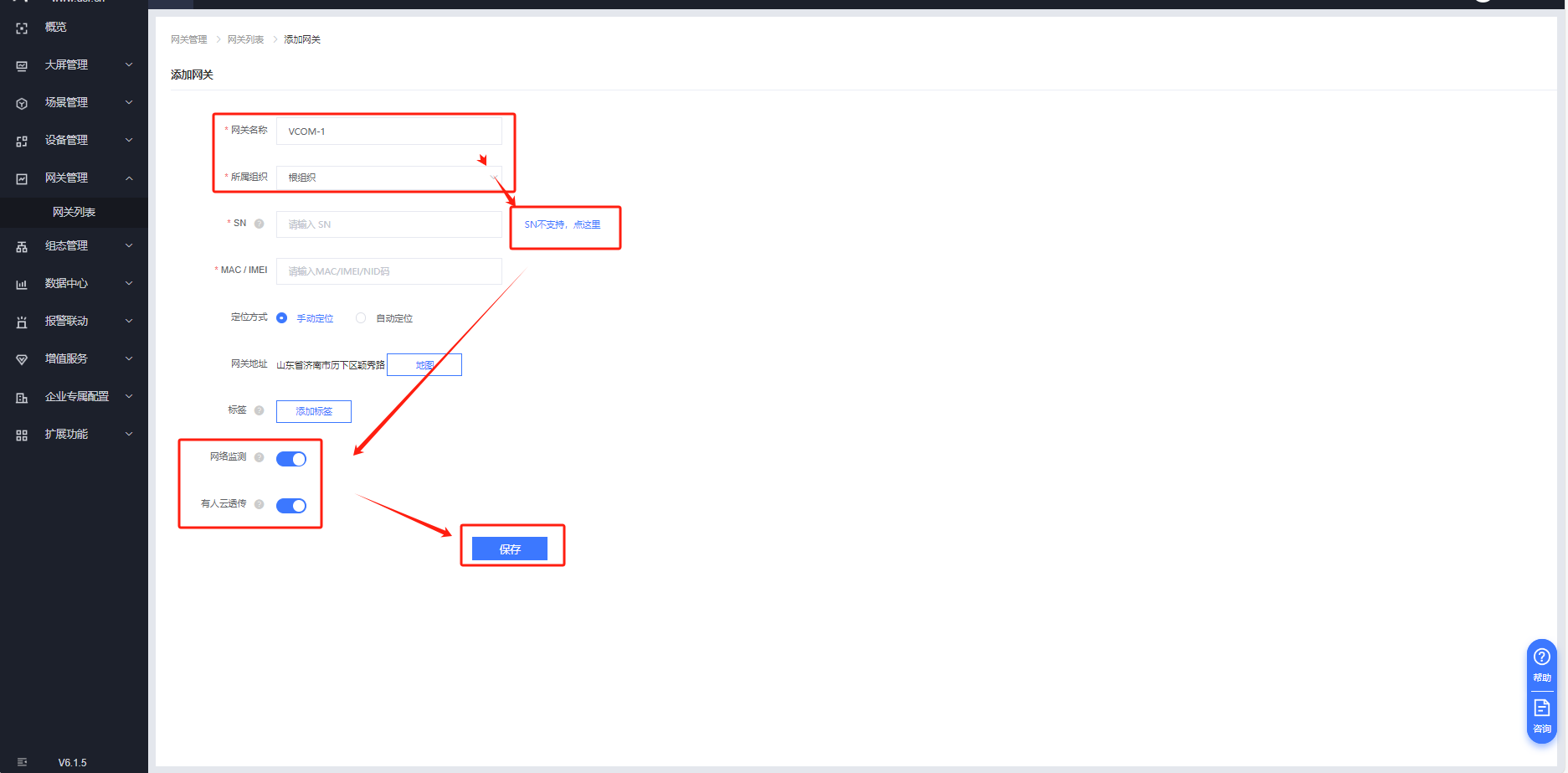

網關名稱：VCOM-1
所屬組織：根組織
選擇SN不支持，點這里
開啟有人云透傳
點擊保存

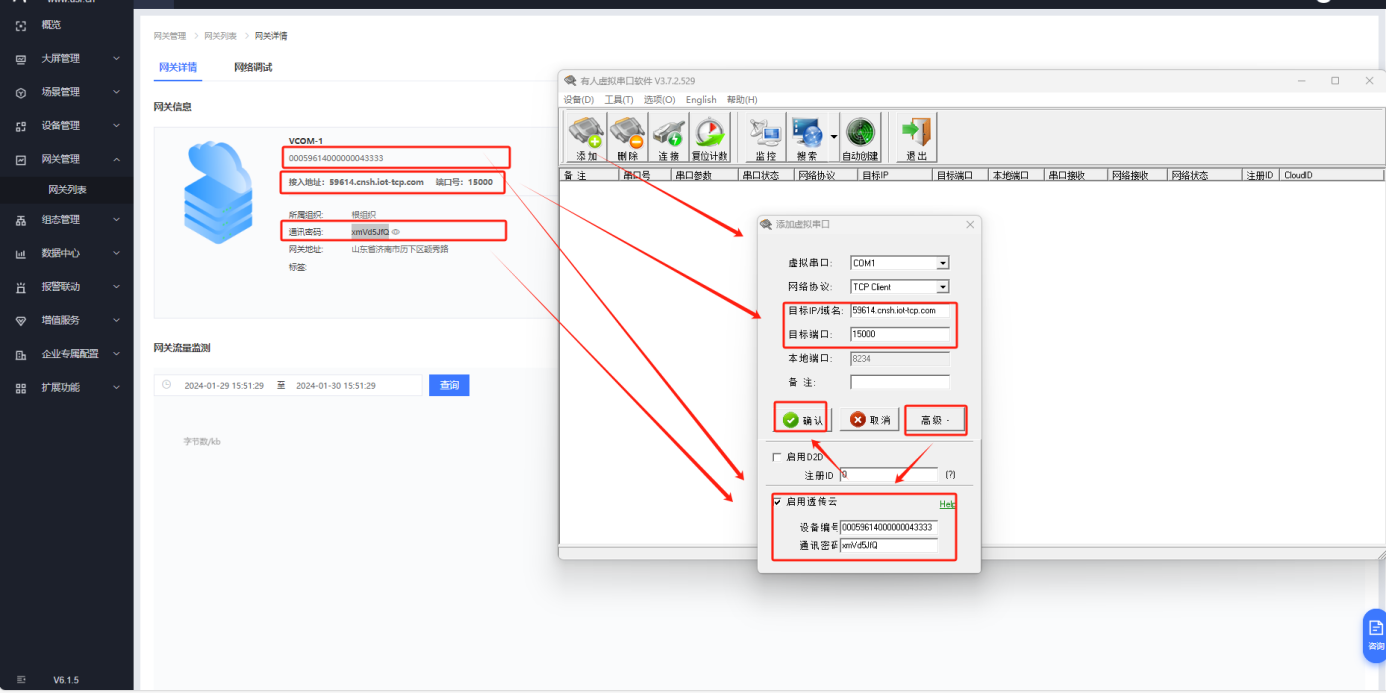

打開虛擬串口軟件，創建虛擬串口，填入有人云給虛擬串口分配的ID、密碼和接入地址、端口號，點擊確定

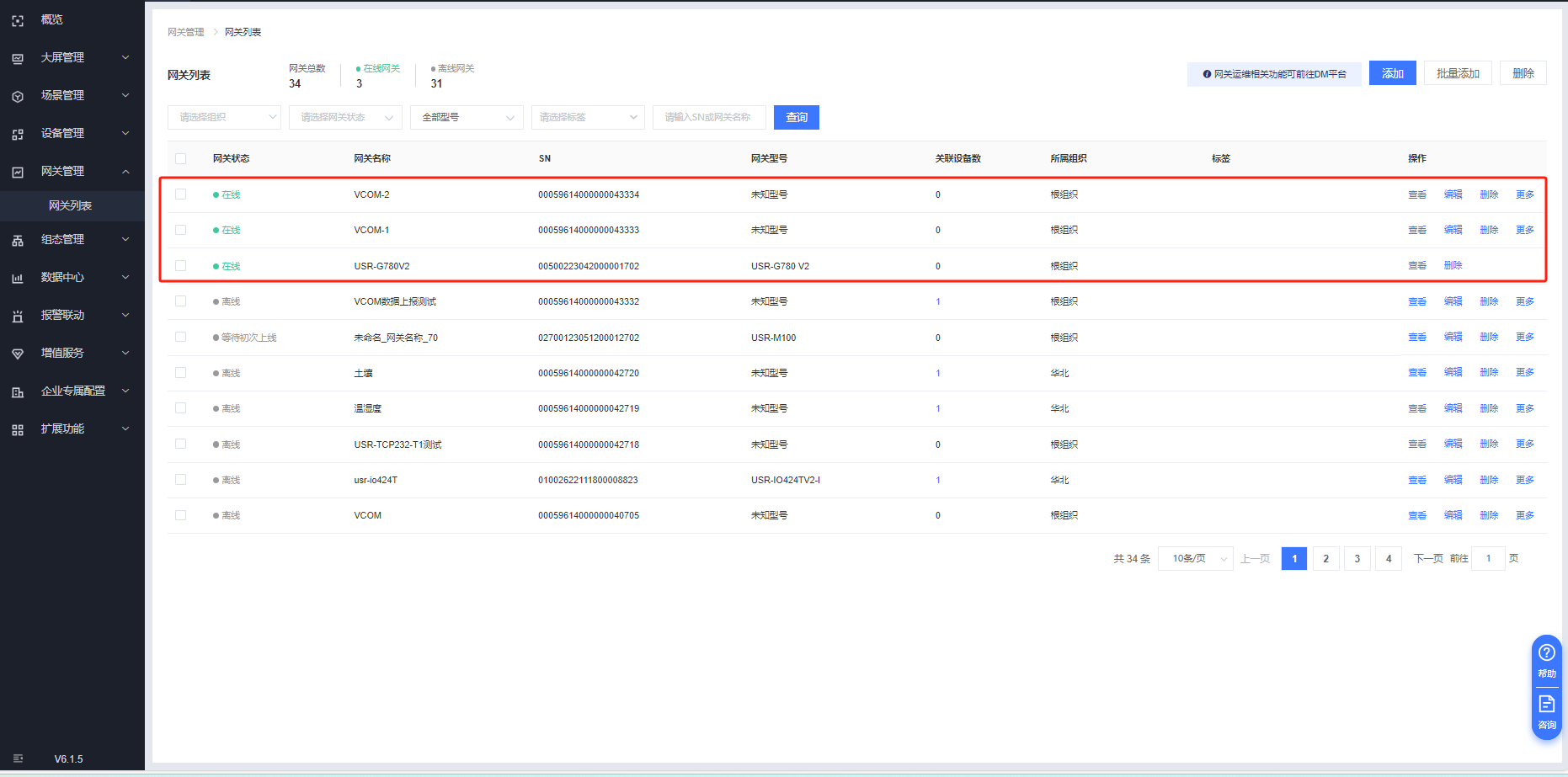

同樣方式添加VCOM-2，即可看到設備處于上線狀態。

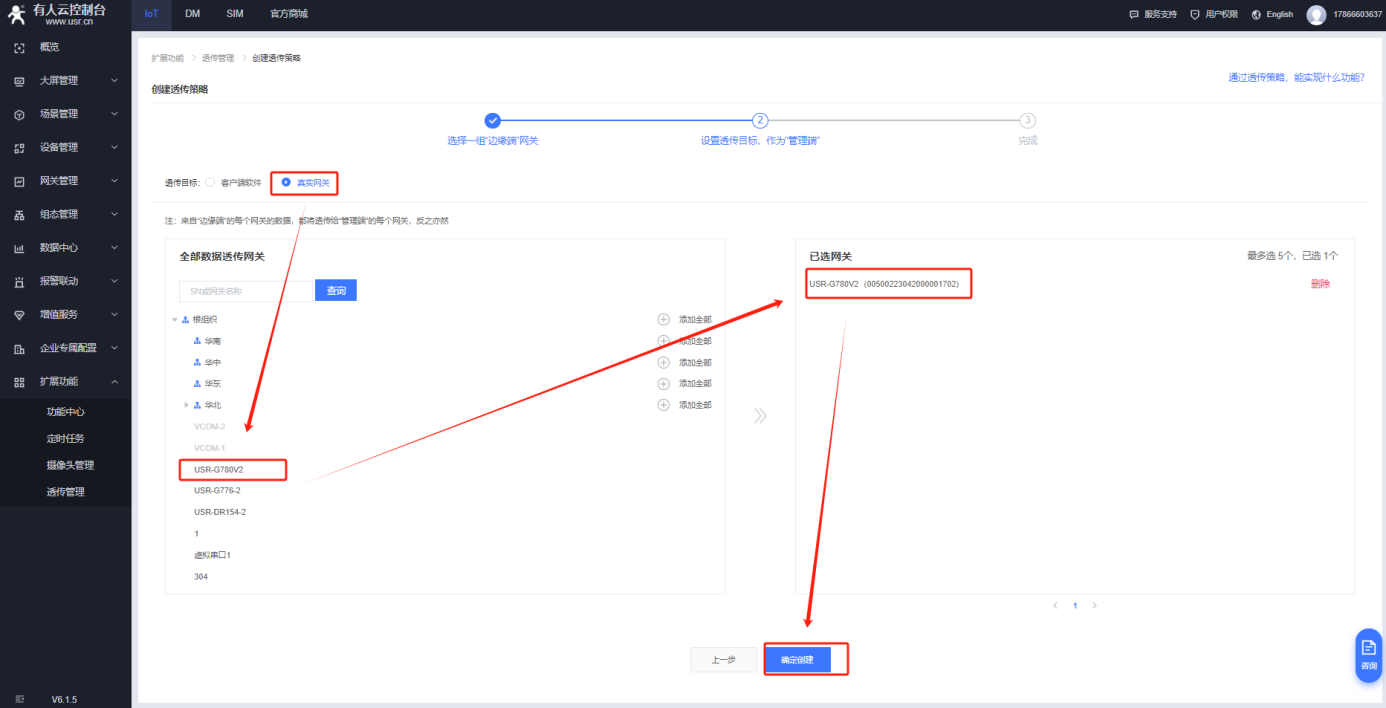

4、創建透傳組

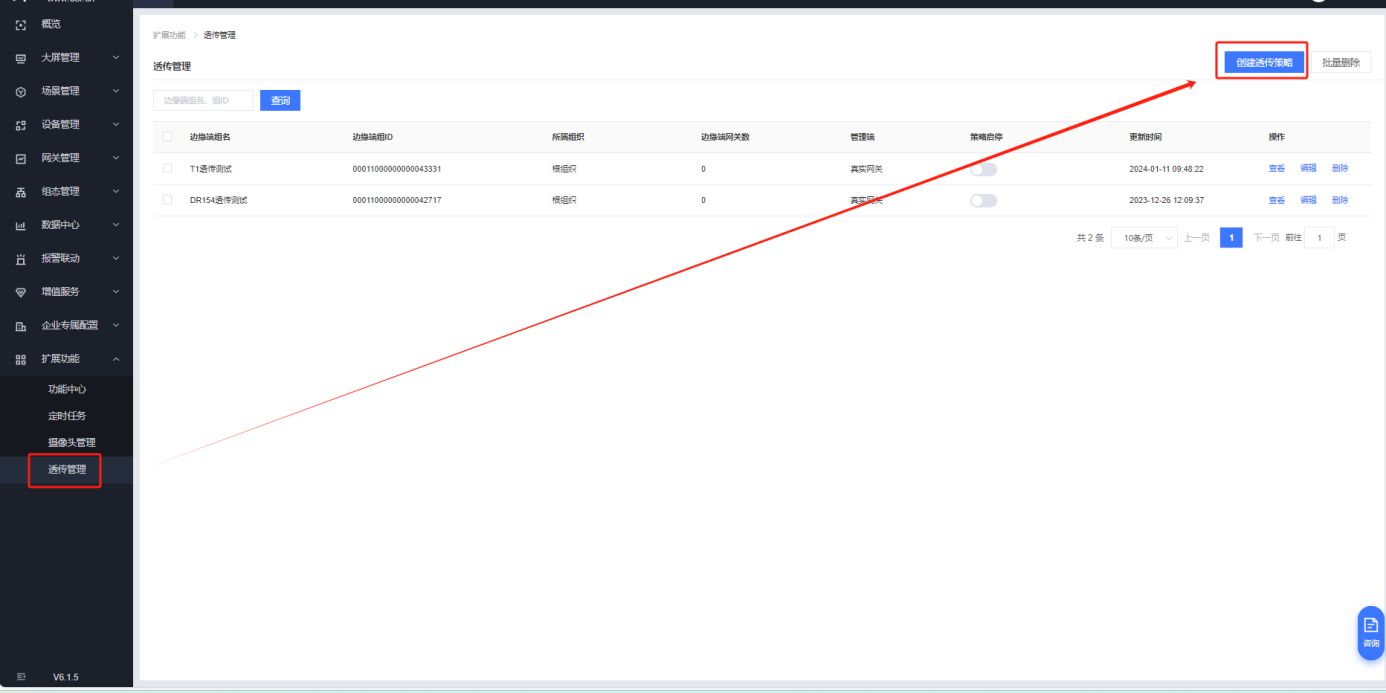

擴展功能---透傳管理---創建透傳策略

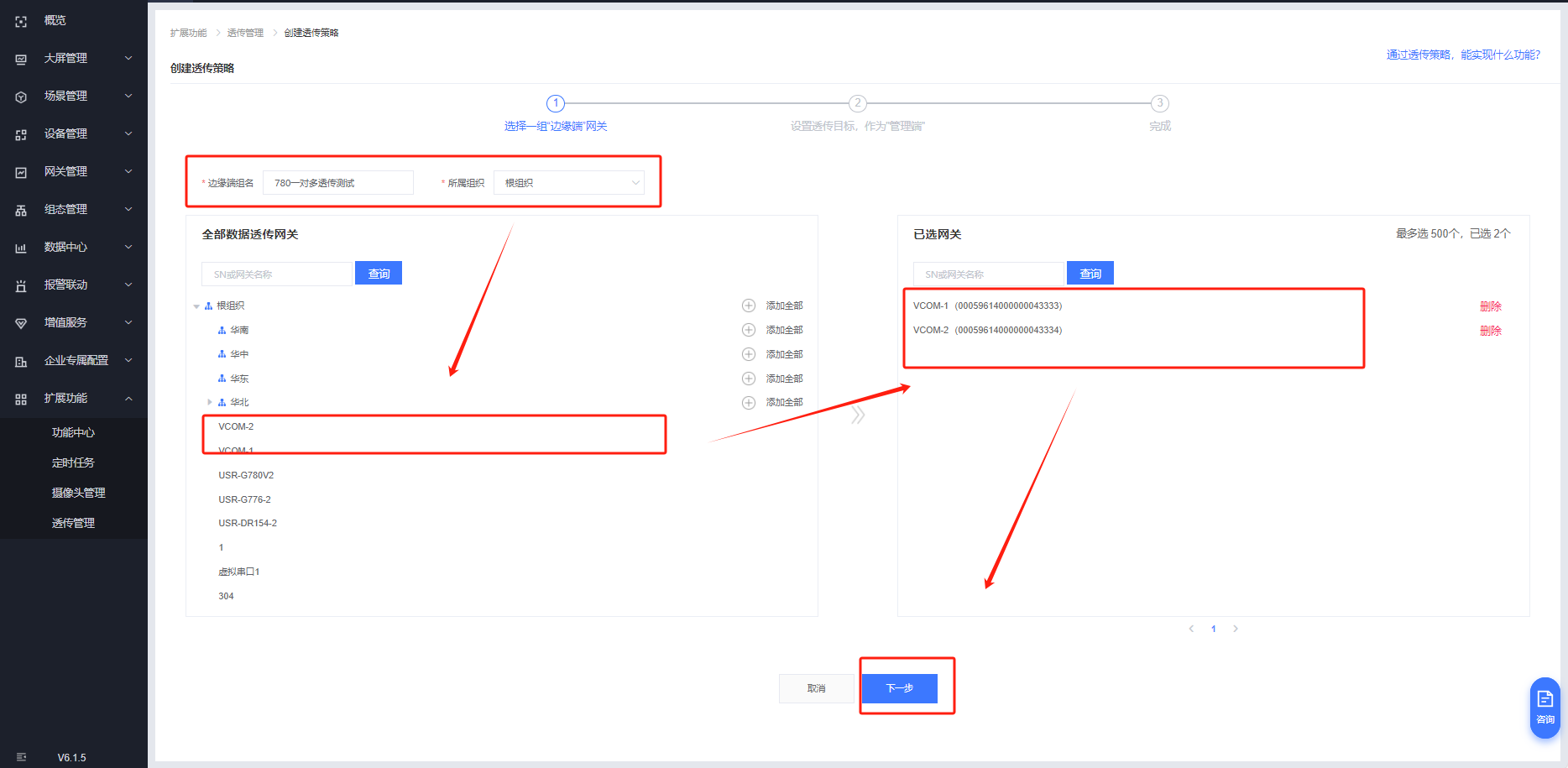

邊緣端組名命名780一對多透傳測試，所屬組織選擇根組織，兩個虛擬串口做邊緣端

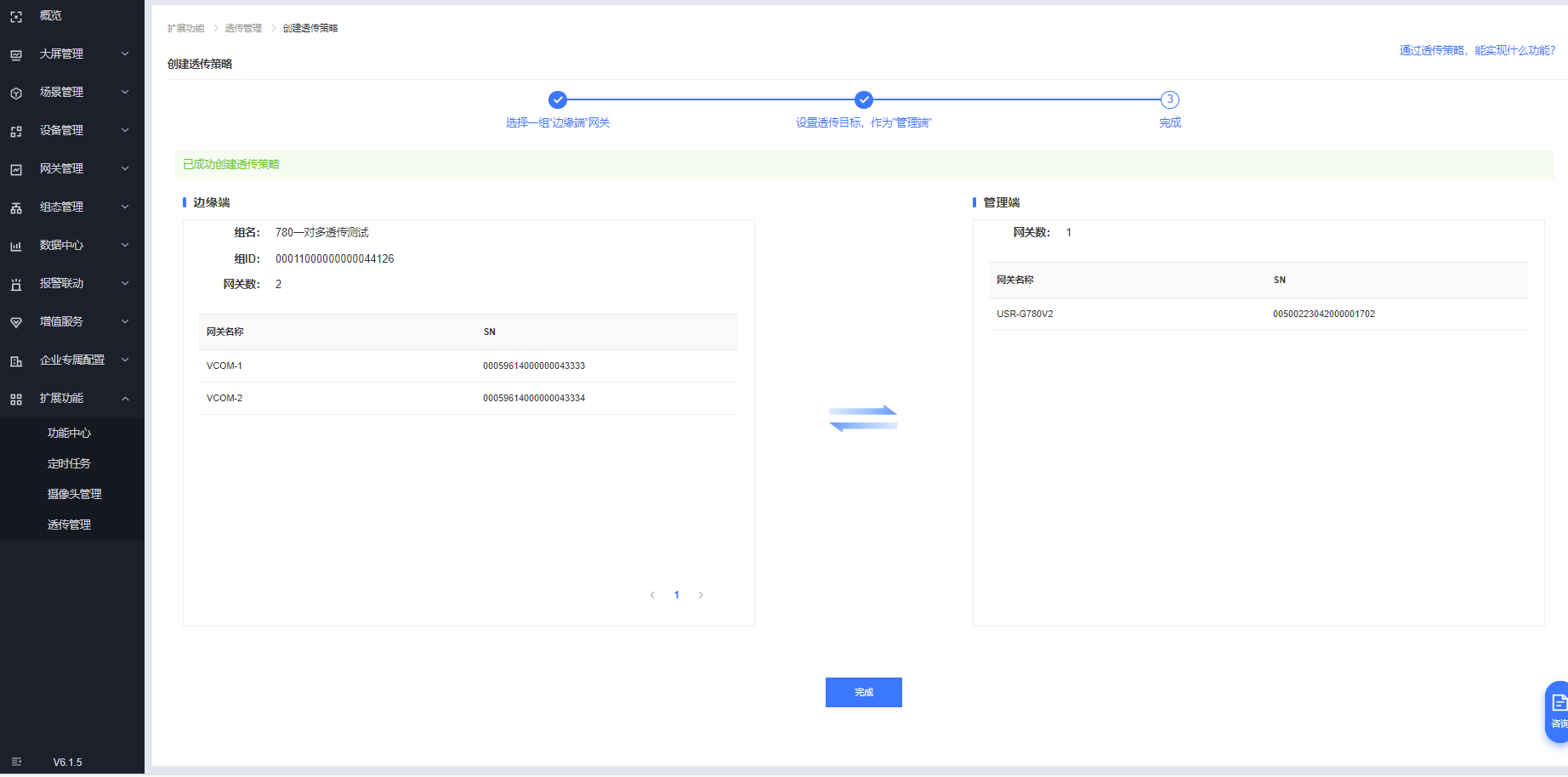

780真實網關做管理端，創建透傳組
四、功能調試
1、功能調試

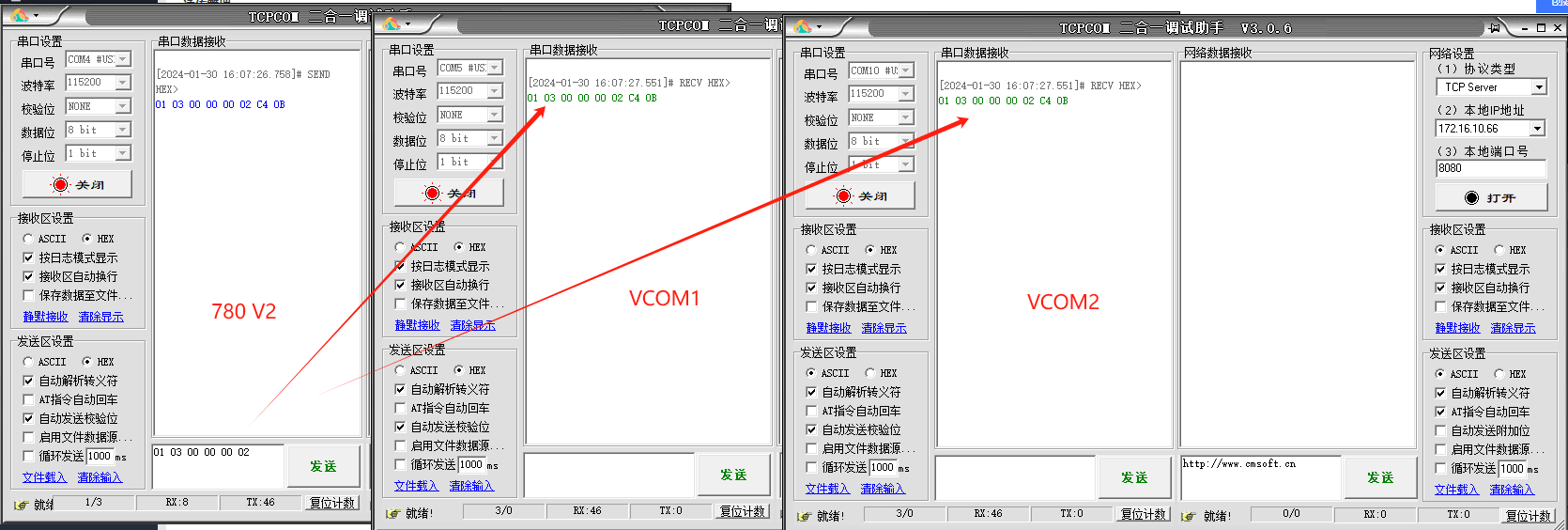

虛擬串口和780 V2進行數據互傳測試

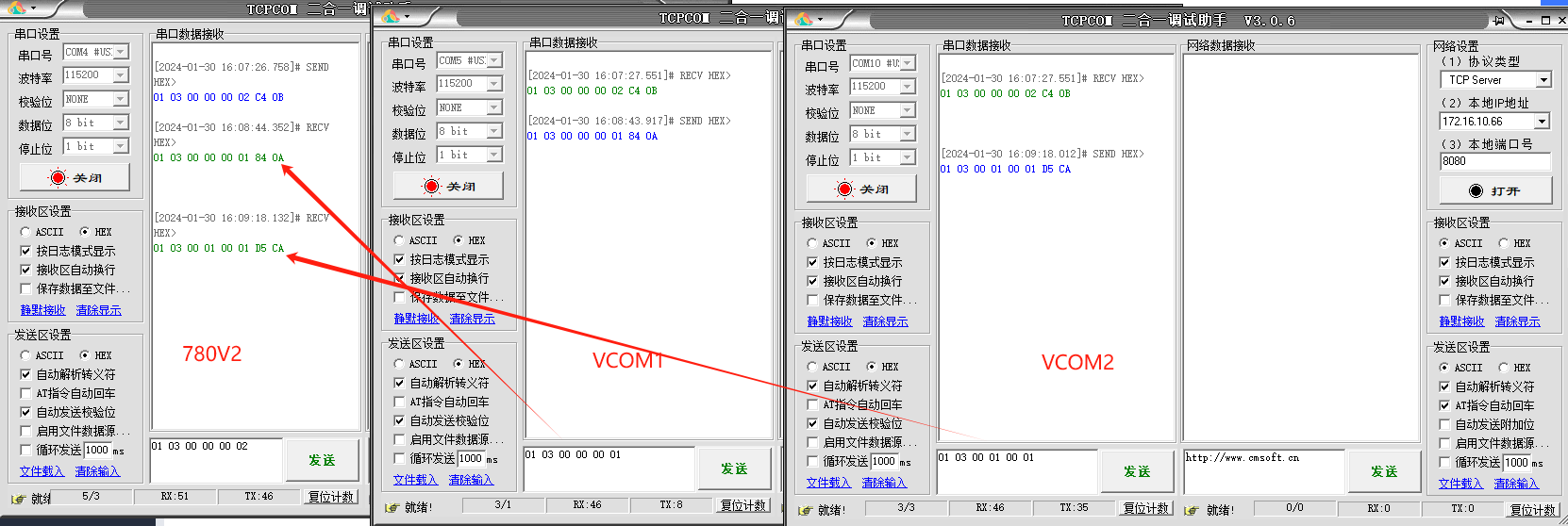

2、調試截圖
3、測試結論
USR-G780 V2做管理端借助有人云透傳策略，可以和多個邊緣端設備進行透傳。
編寫人：尹叢欣 編寫日期：2024-01-30
審核人：金志方 審核日期：2024-02-04
訂正版本：V1.0 訂正內容：初稿
