一、資料下載
USR-G780 V2“Smart DTU”說明書（完整版）：http://www.bbxnc.com/Download/701.html
USR-G780 V2“Smart DTU”規格書：http://www.bbxnc.com/Download/703.html
USR-G780 V2“Smart DTU”軟件設計手冊：http://www.bbxnc.com/Download/702.html
USR-G780 V2“Smart DTU”設置軟件V2.1.3：http://www.bbxnc.com/Download/551.html
網絡調試助手 串口調試助手二合一：http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
USR-G780 V2產品 1臺
電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺

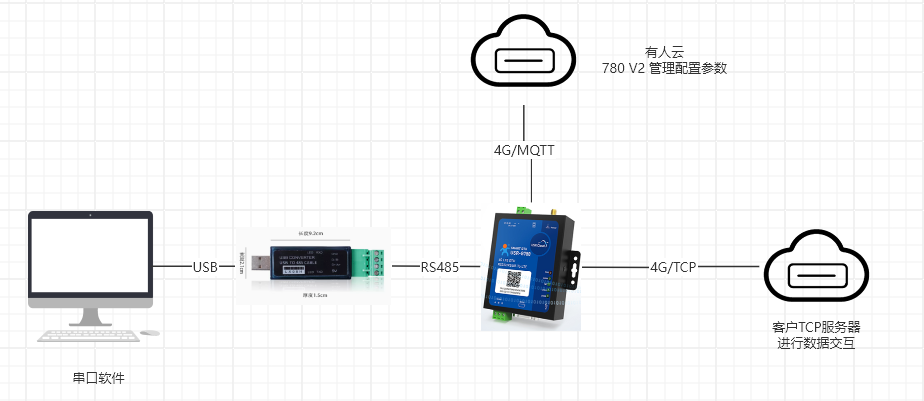

2、硬件連接
USR-G780 V2 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。電腦打開網絡串口調試助手二合一軟件。案例中將使用有人遠程桌面來模擬。
三、產品參數設置
1、USR-G780 V2參數設置

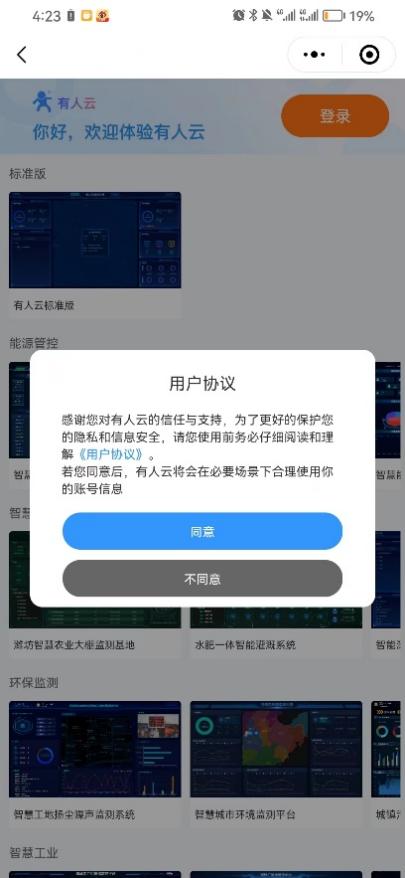

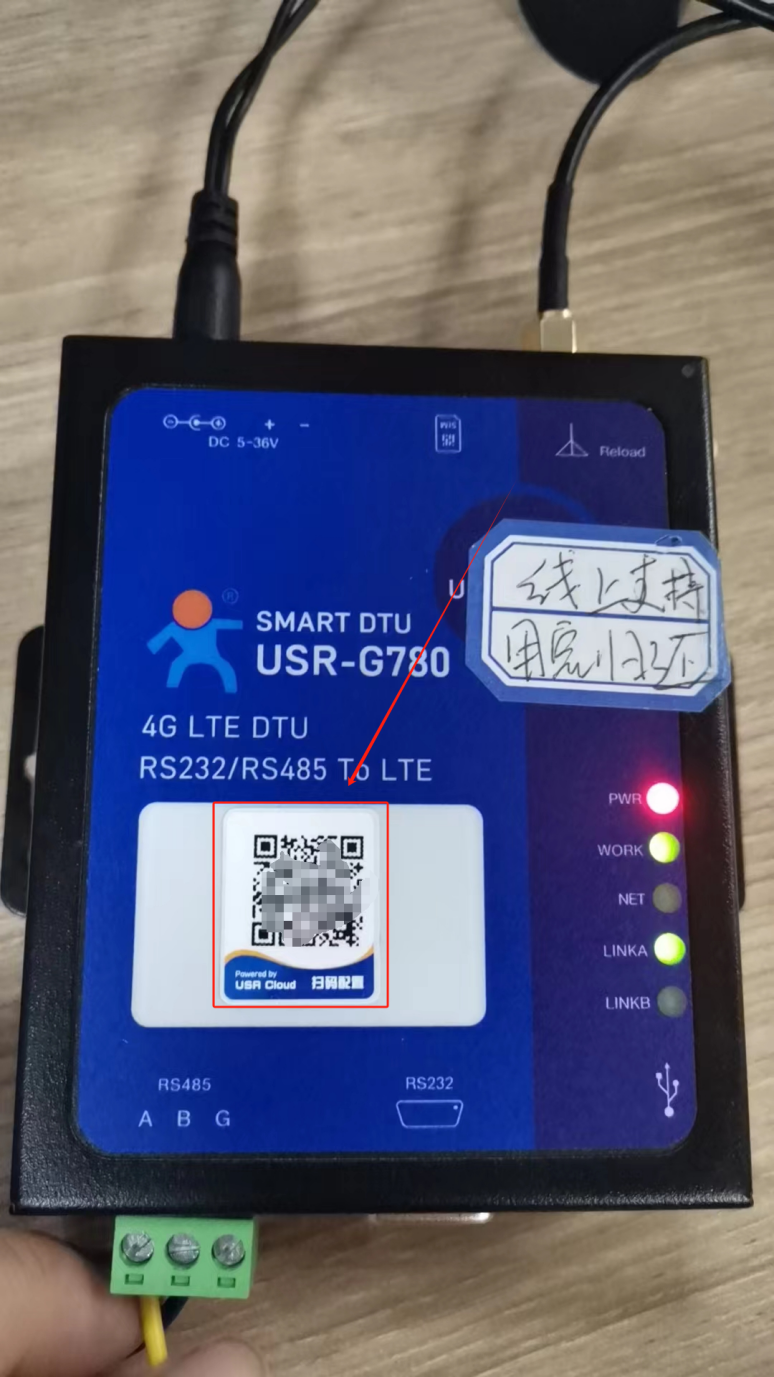

DTU 外殼正面貼有設備專屬二維碼，手機微信掃描該二維碼即可跳轉有人云手機端微信小程序登錄添加網關設備。

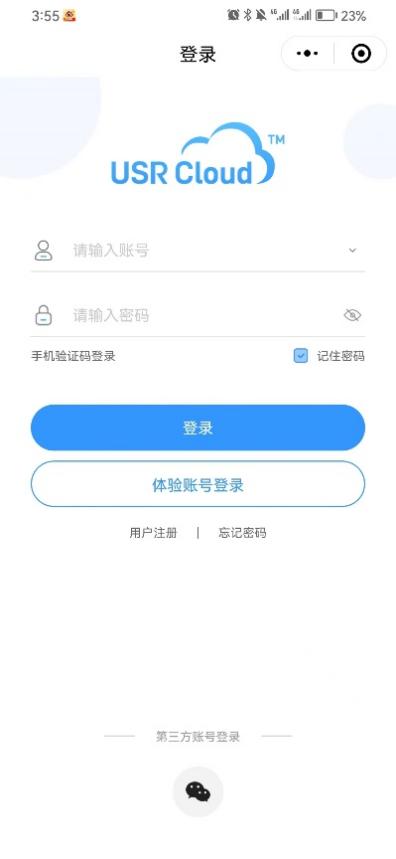

如果未曾注冊過有人通行證，可直接調轉至登錄界面，進行用戶注冊，若已有賬號密碼直接登錄賬號即可。

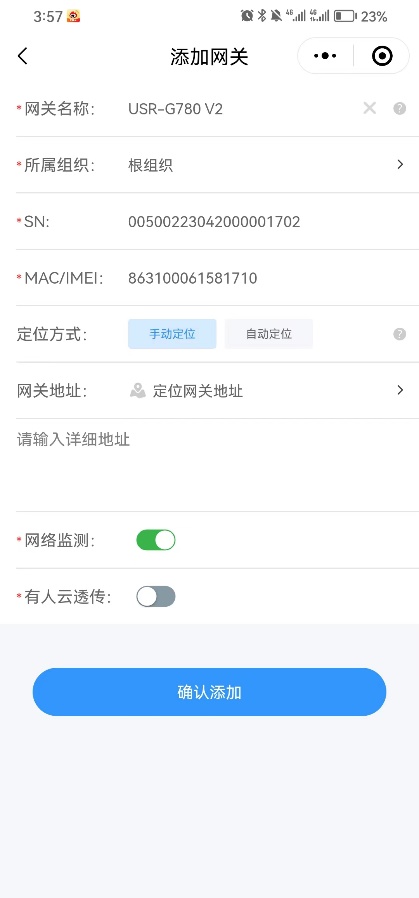

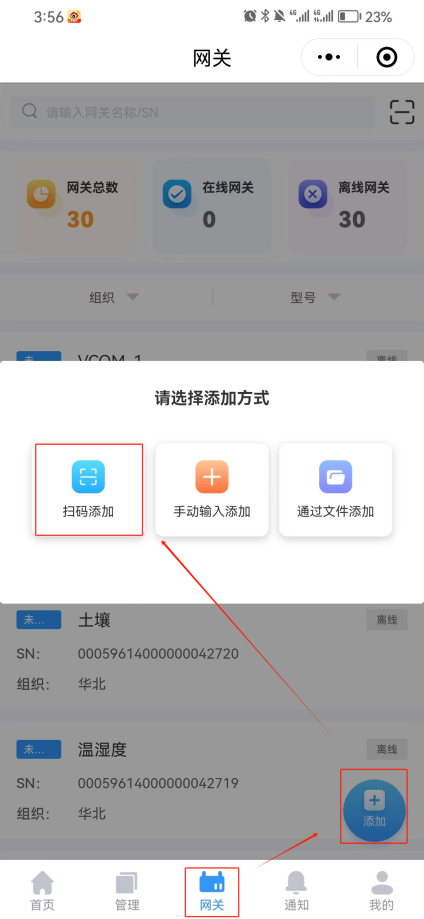

網關----添加---掃碼添加，再次掃描設備二維碼添加設備到賬號下，填入網關名稱，選擇
組織，確認添加。

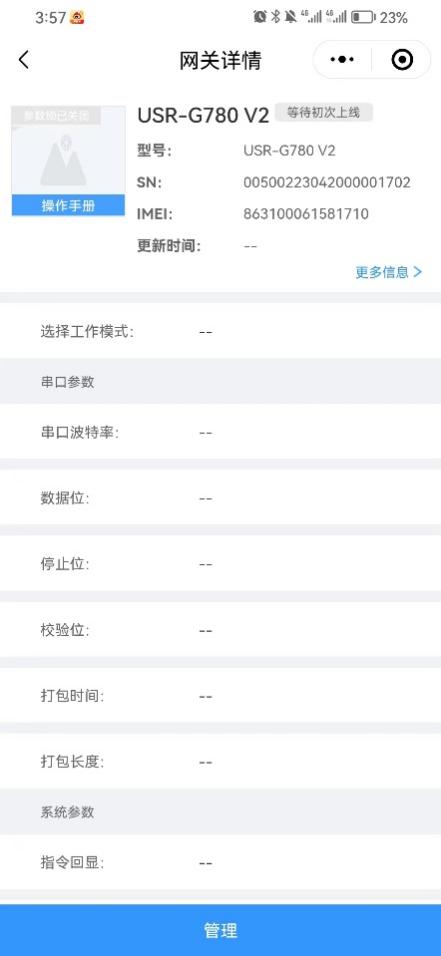

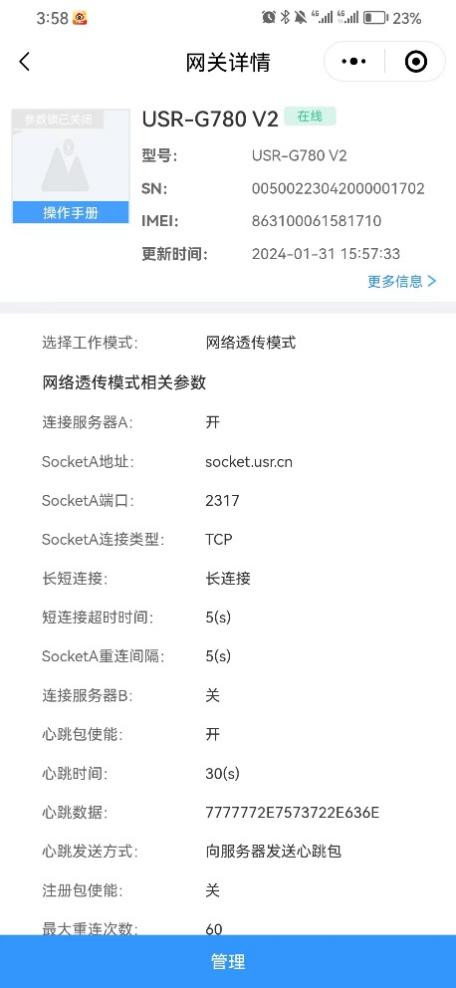

設備添加成功，給設備上電，插上物聯卡和天線，等待幾分可以看到780 V2上線，點擊管理去配置780 V2要連接的服務器信息。

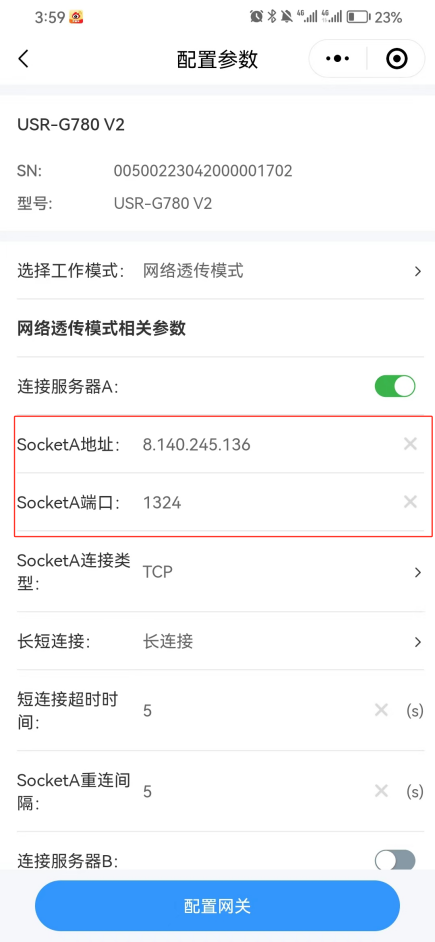

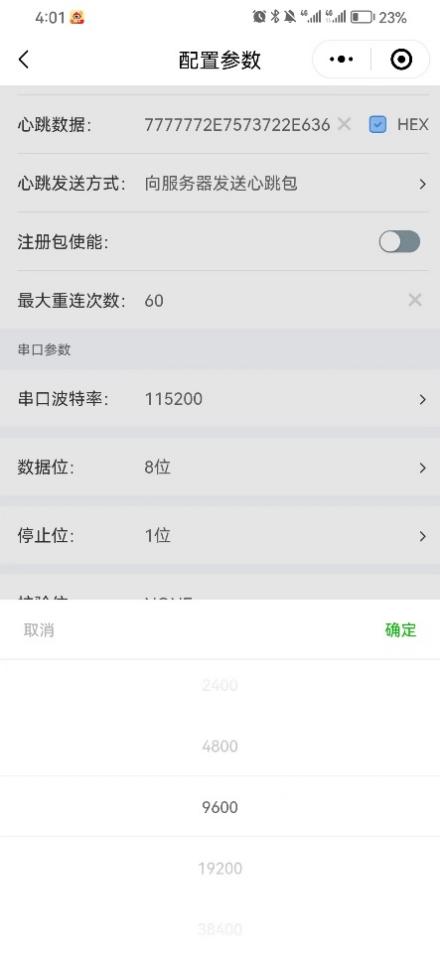

填入要連接的服務器IP和端口號（本例中使用遠程桌面網絡調試助手模擬TCP 服務器）修改780 V2的串口參數為9600 NONE 8 1。

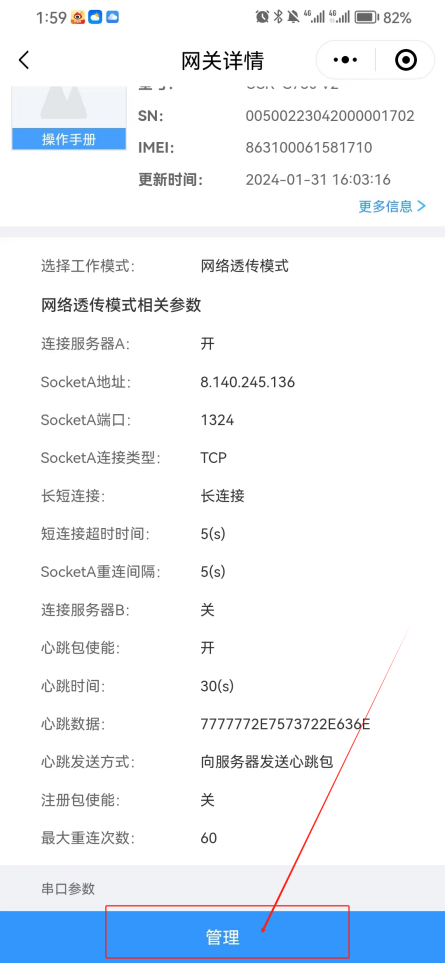

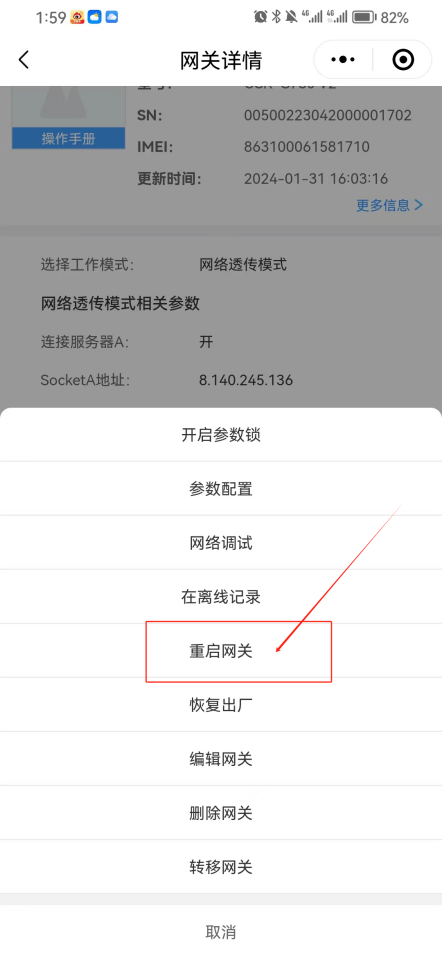

設置好相關參數后，點擊管理，重啟網關，等待網關重新上線重啟成功。
2、遠程服務器設置

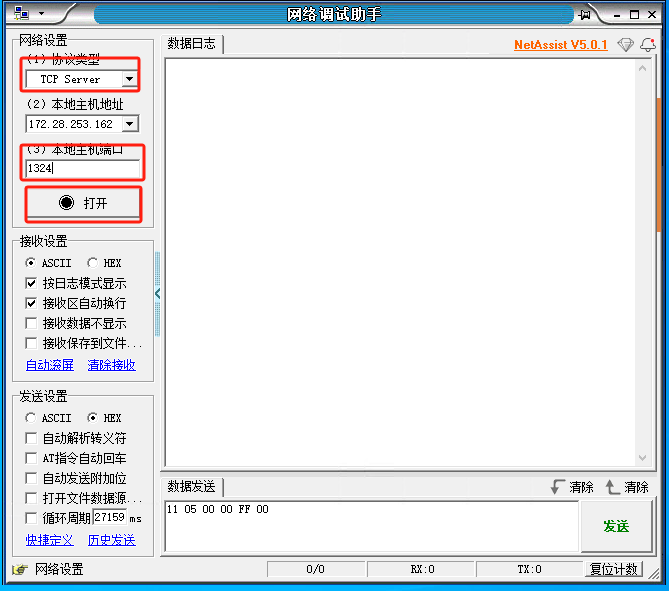

登錄遠程桌面，打開網絡調試助手，端口號設置為1324，點擊打開，進行監聽。
四、功能調試
1、功能調試

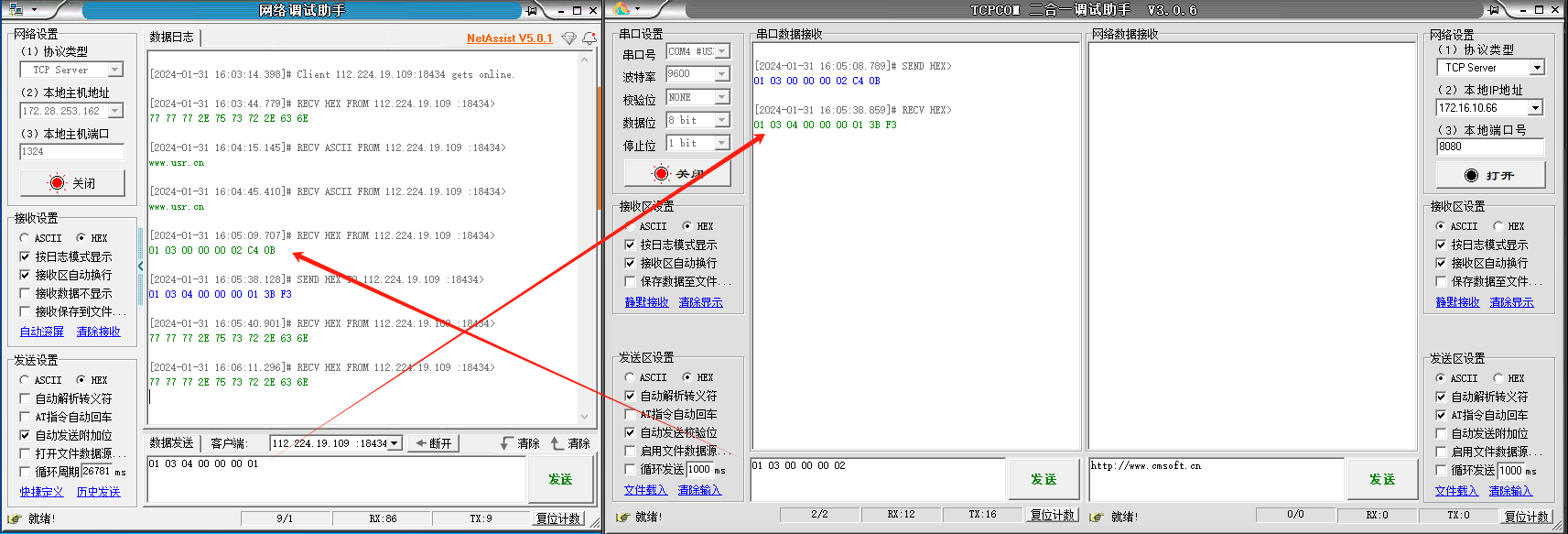

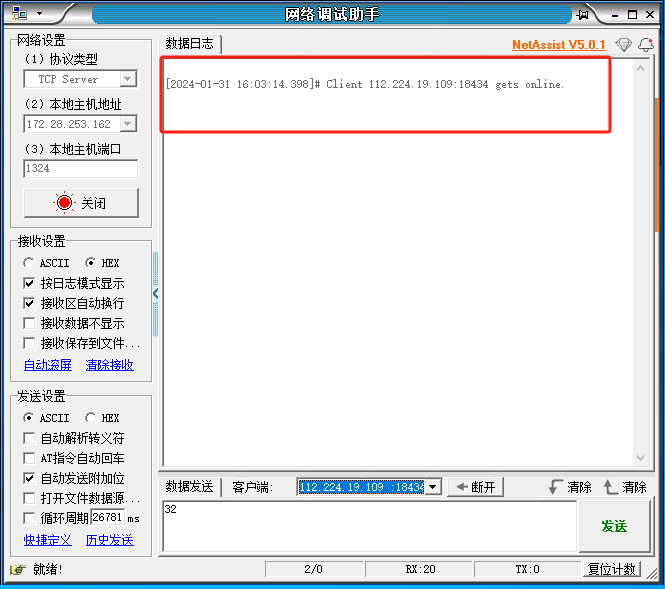

遠程桌面上網絡調試助手監聽到設備接入，打開有人網絡串口調試助手二合一軟件進行網絡端和串口端數據交互測試，串口端發送01 03 00 00 00 02 C4 0B，網絡端接收到報文；網絡端發送01 03 04 00 00 00 01 3B F3，串口端可以收到報文。
2、調試截圖
3、測試結論
USR-G780 V2可以通過手機微信掃碼進行參數配置對接遠程服務器，并進行數據通訊測試。
編寫人：尹叢欣 編寫日期：2024-01-31
審核人：金志方 審核日期：2024-02-04
訂正版本：V1.0 訂正內容：初稿
