USR-DR154 連接UDP服務器測試通訊示例

一、資料下載

USR-DR154 說明書官網下載鏈接：http://www.bbxnc.com/Download/982.html

USR-DR154 AT指令集官網下載鏈接：http://www.bbxnc.com/Download/984.html

USR-DR154規格書官網下載鏈接：http://www.bbxnc.com/Download/983.html

串口調試助手 ：http://www.bbxnc.com/Download/843.html

二、硬件連接

1、所需物品

USR-DR154 數量一臺
電源適配器 數量一個

USB-RS485串口線一條

PC 數量一臺

2、硬件連接

12v電源供電，手機掃描背后二維碼上有人云配置DTU

三、產品參數設置

1、遠程服務器準備

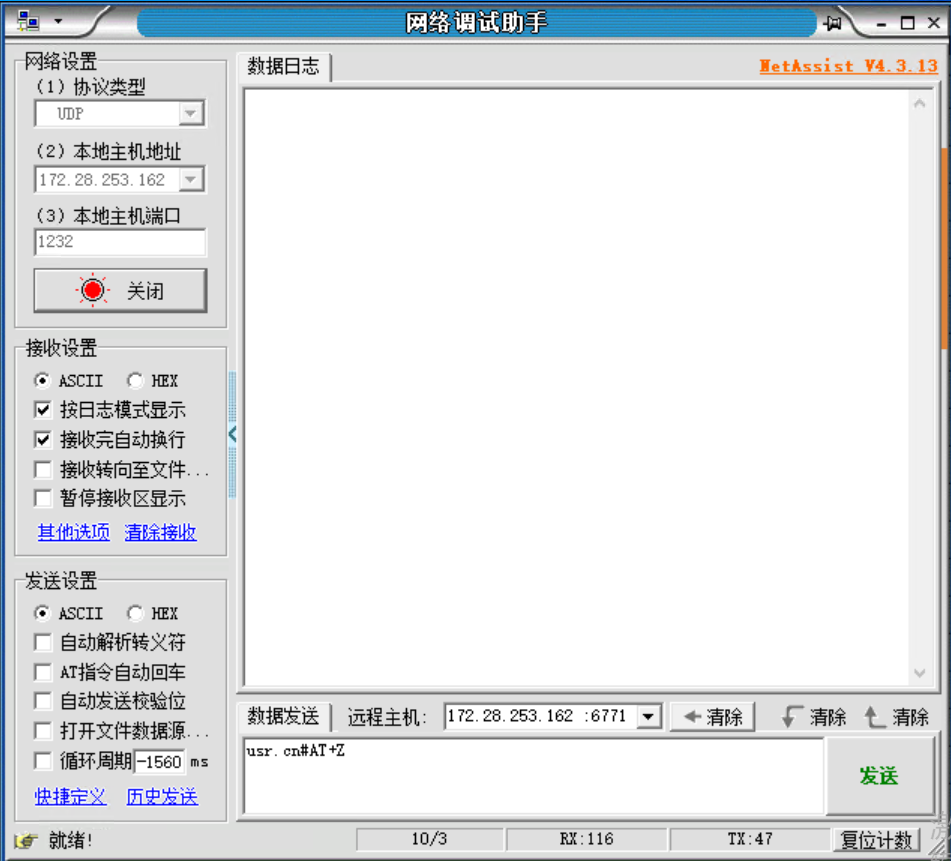

先在遠程服務器端打開一個網絡調試助手，設置成UDP 及本地端口號(這里設置成1232），點擊打開。
注意：服務器必須有公網IP地址或者是域名，不能是局域網的IP地址，否則 DR15X是無法在互聯網中找到服務器的。

2、配置DR154參數云端配置方式：

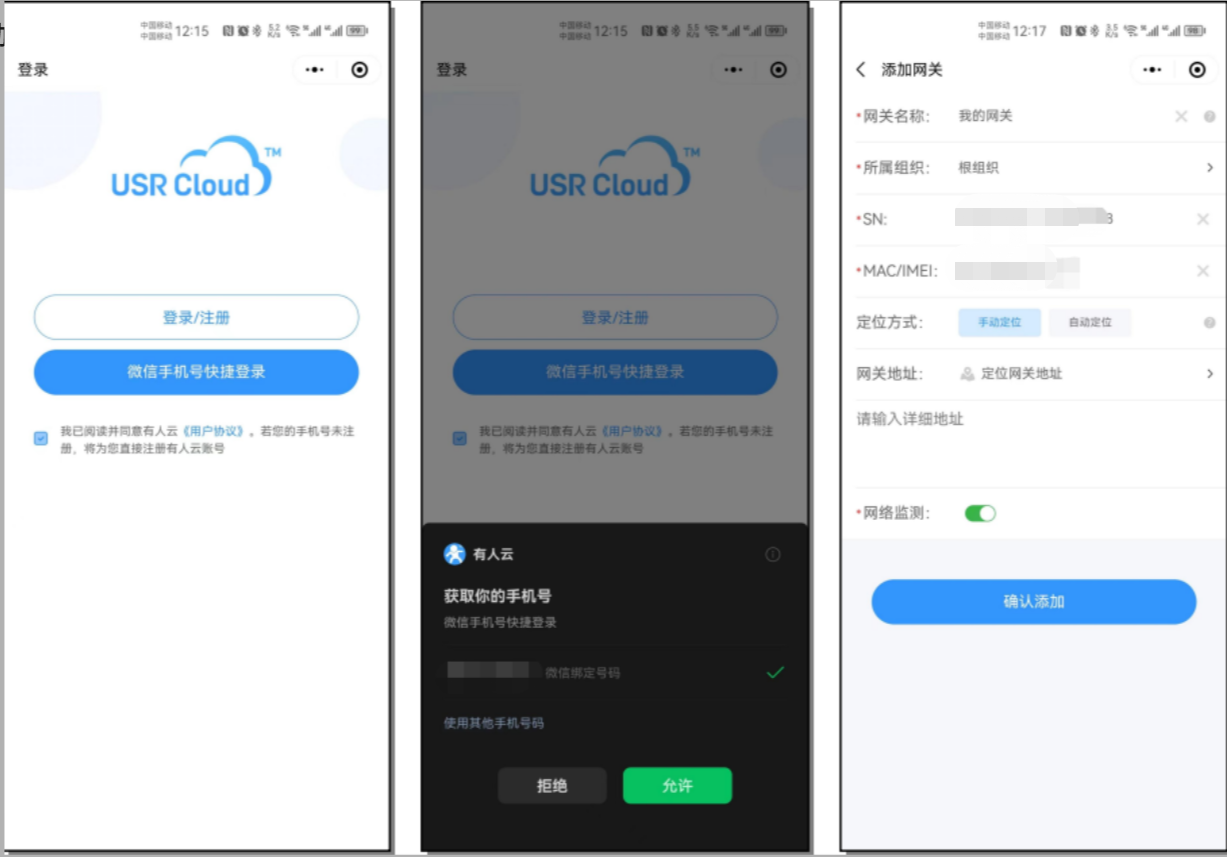

微信注冊登錄 如果未曾注冊過有人通行證，可以直接勾選“我已閱讀并同意《用戶協議》”并點擊“微信手機號快捷登錄”，彈窗同意小程序獲取 手機號權限之后，若當前手機號未注冊有人通行證，則將為您直接注冊有人云賬號。注冊登錄成功之后即可配置網關添加

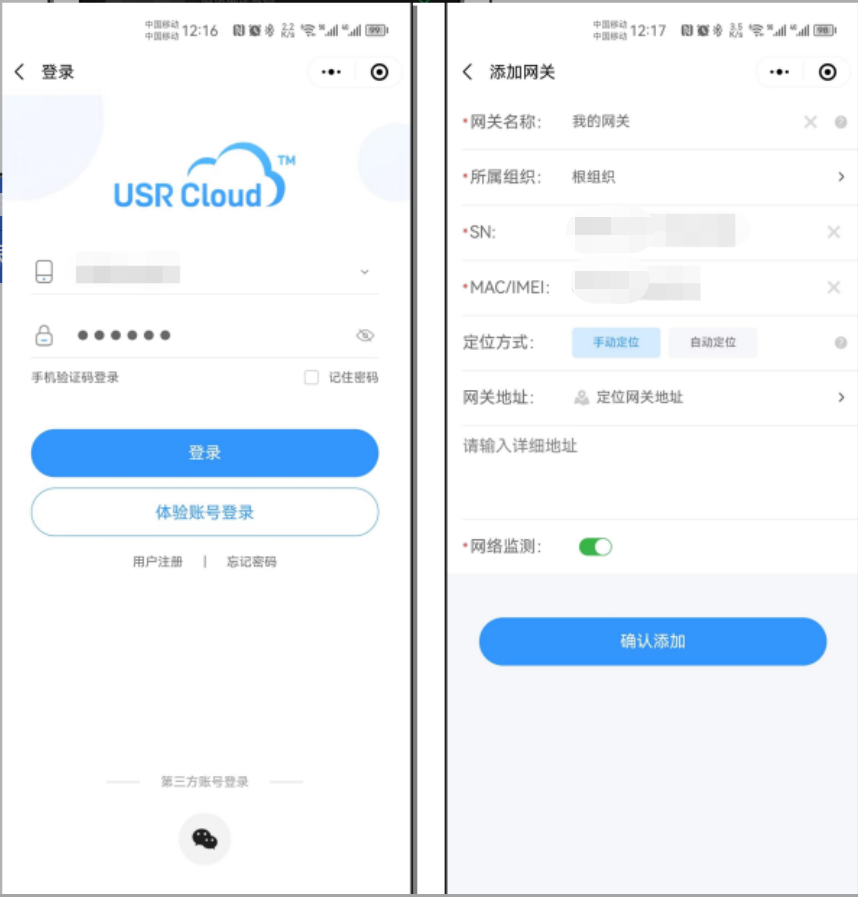

賬號密碼登錄 如果不想使用微信快捷登錄，也可以點擊“注冊/登錄”，掃碼跳轉后直接輸入用戶名密碼登錄后即可配置網關添加（如果微信小程序已經登錄賬號，掃碼后會直接跳轉至設備添加頁面）。

網關添加

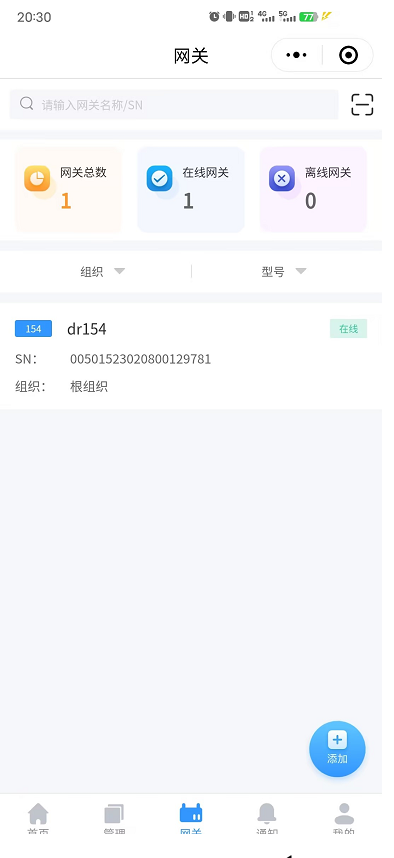

如上章節跳轉至設備添加界面之后，自定義網關名稱，選擇網關所屬組織，點擊確認添加。稍等片刻或者給 DTU 重新上電后即可顯示網關設備在線，網關在線后即可對網關進行參數鎖、重啟、恢復出廠、參數配置等操作。

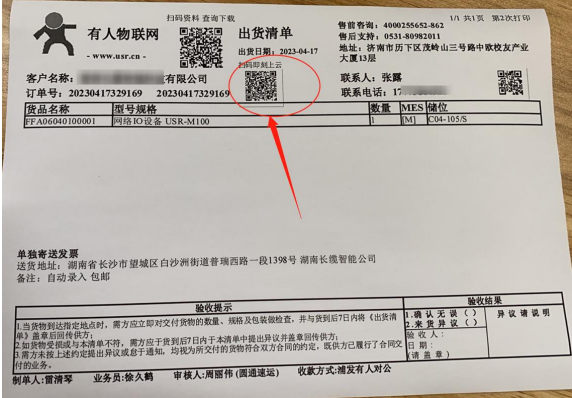

注：若批量購買網關設備，可以掃描紙質出貨單上方的“掃碼即可上云”二維碼批量添加網關設備。

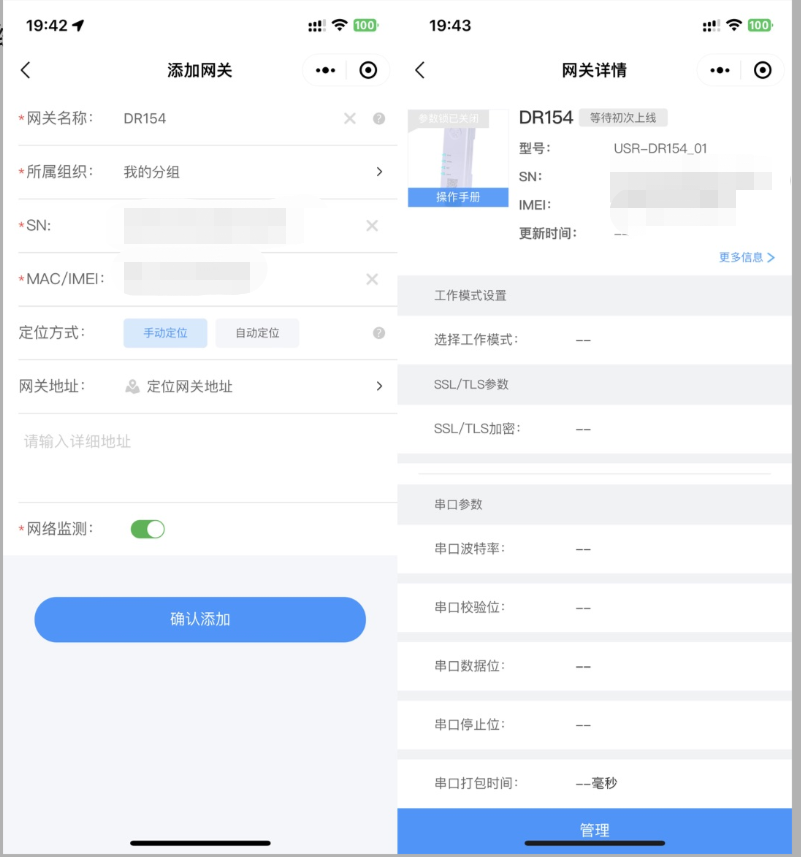

若網關暫時不需要上電或者聯網使用，添加好設備無需等待。首次在賬號中添加的設備會顯示狀態為“等待初次上線”，當上電聯網使用時，網關會自動上線并更新狀態為“在線”。

掃碼配置

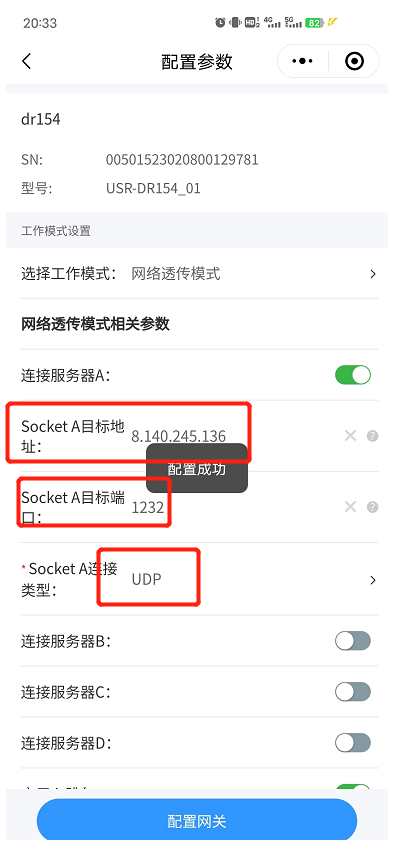

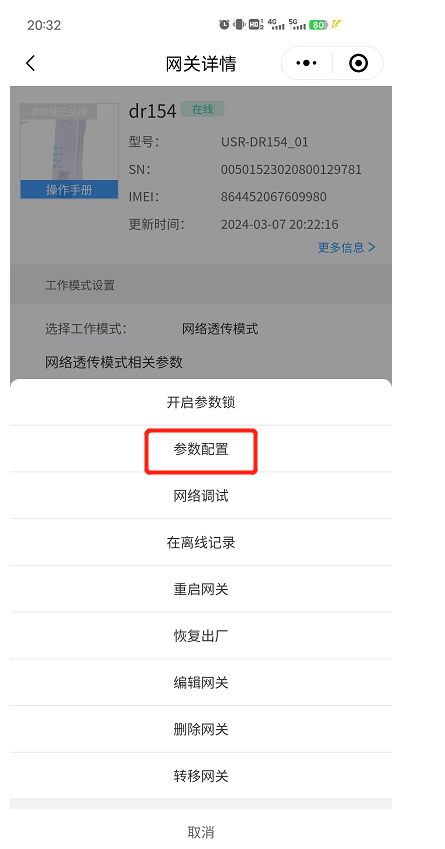

已經添加至賬號的在線設備，可以通過掃描網關機身二維碼進行快速在線配置，根據實際應用修改參數表中的參數后，點擊“配置 網關”按鈕，云端會自動下發參數進行修改，修改成功后頁面提示“配置成功”，并自動跳轉至“網關詳情”頁面，此時該頁面讀取顯示 的設備參數即修改配置后的參數。 在線配置需要保持設備的網絡暢通，若因網絡異常或者設備突然離線等異常情況設備無法正常配置參數，頁面會提示“配置失敗”的 提示，可以稍等片刻后重新操作或者在批量配置任務中通過添加定時任務進行配置。

四、功能調試

1、功能調試

DR154串口通過485轉usb接電腦，用串口調試工具打開發送數據，udp公網服務器可以接收到相應數據。

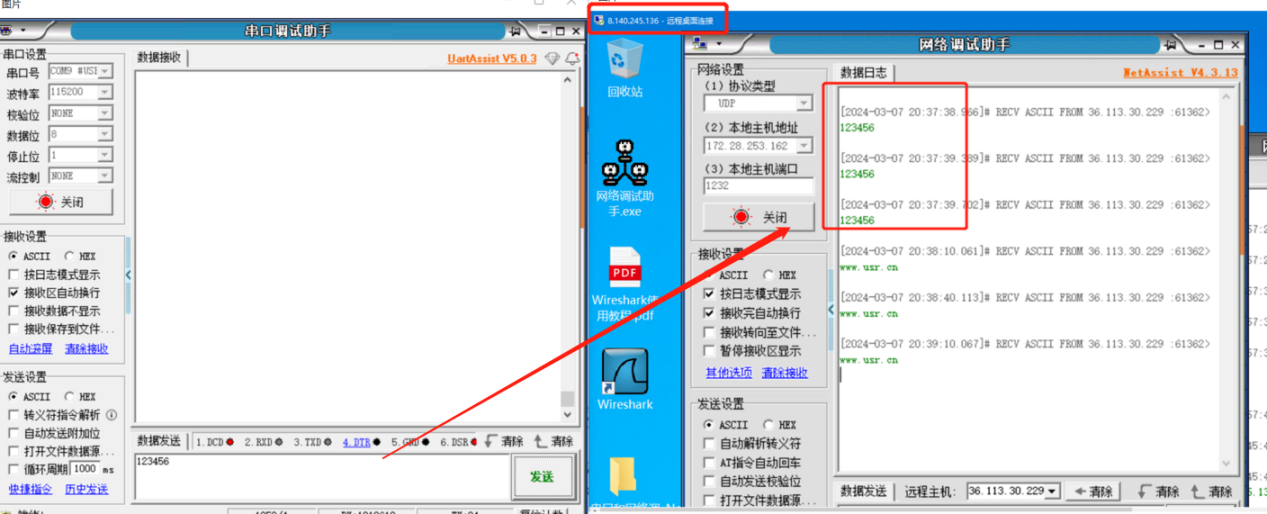

2、調試截圖

編寫人：秦嘉城 編寫日期：2024-03-15

審核人：金志方 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
