USR-DR154掃碼配置實現MQTT通信示例

一、資料下載
USR-DR15x說明書：http://www.bbxnc.com/Download/982.html

USR-DR15x規格書：http://www.bbxnc.com/Download/983.html

USR-DR15x設置軟件（舊）：http://www.bbxnc.com/Download/1050.html

USR-DR15x設置軟件（新）：http://www.bbxnc.com/Download/826.html

串口調試助手：http://www.bbxnc.com/Download/27.html

二、硬件連接

1、USR-DR154產品 數量1個

2、電源適配器 12V 數量1個

3、電腦數量1臺

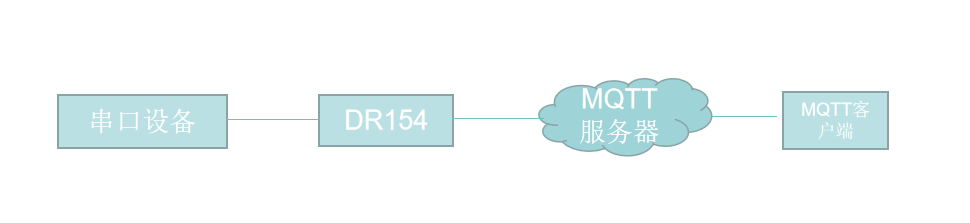

連接框圖

說明：本案例中，串口設備用電腦端的Modbus Slave軟件模擬串口從機測試。

三、產品配置參數

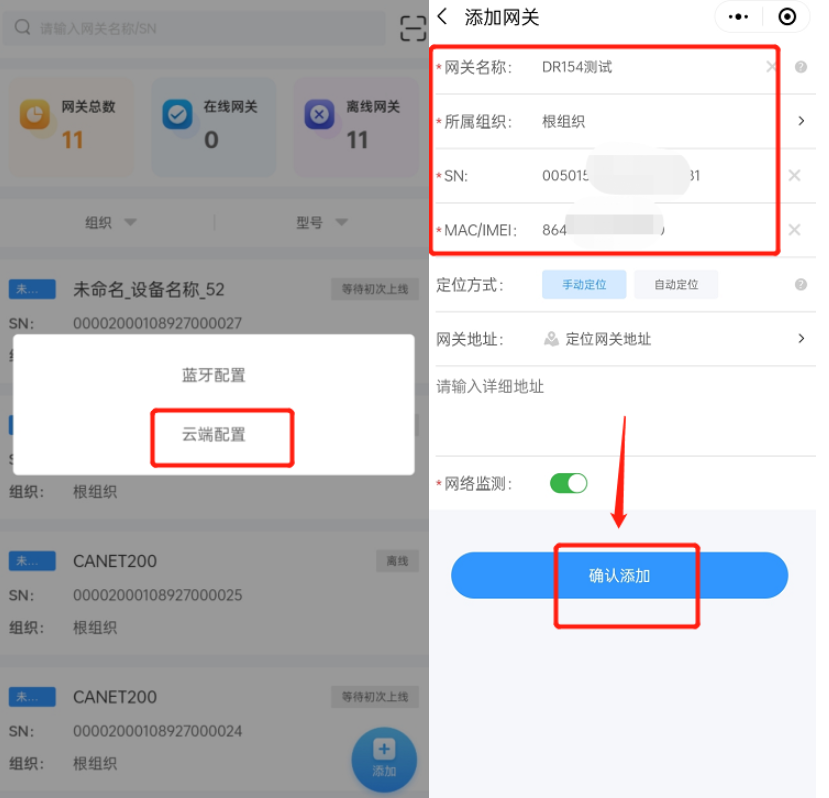

1、打開微信掃一掃DR154正面二維碼，并點擊“云端配置”。（打開手機藍牙功能）

2、點擊“掃一掃添加網關”，掃一掃DR154背面二維碼。

3、然后點擊“云端配置”并添加網關，注意不要開啟數據透傳。

4、設備供電正常之后，顯示在線。

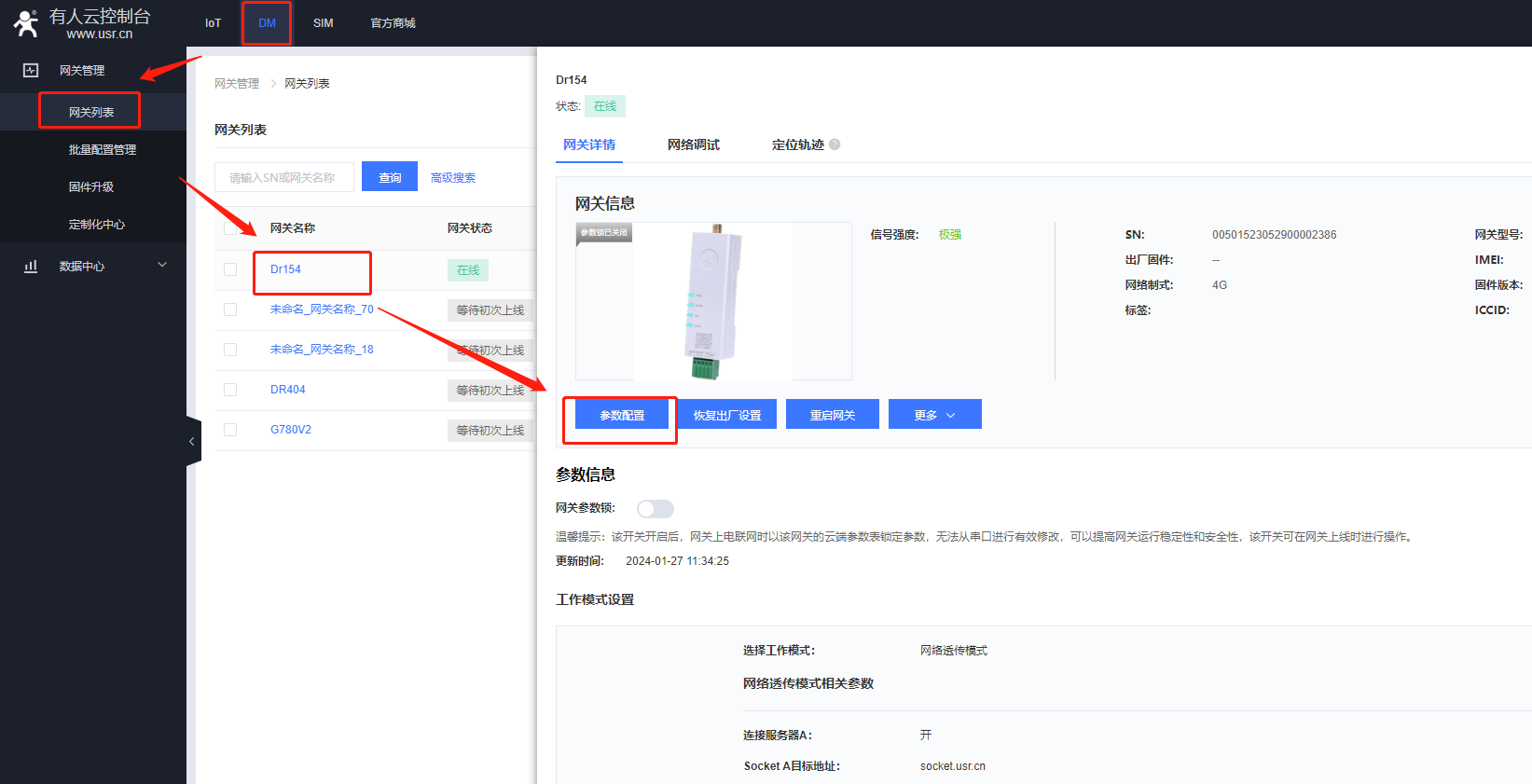

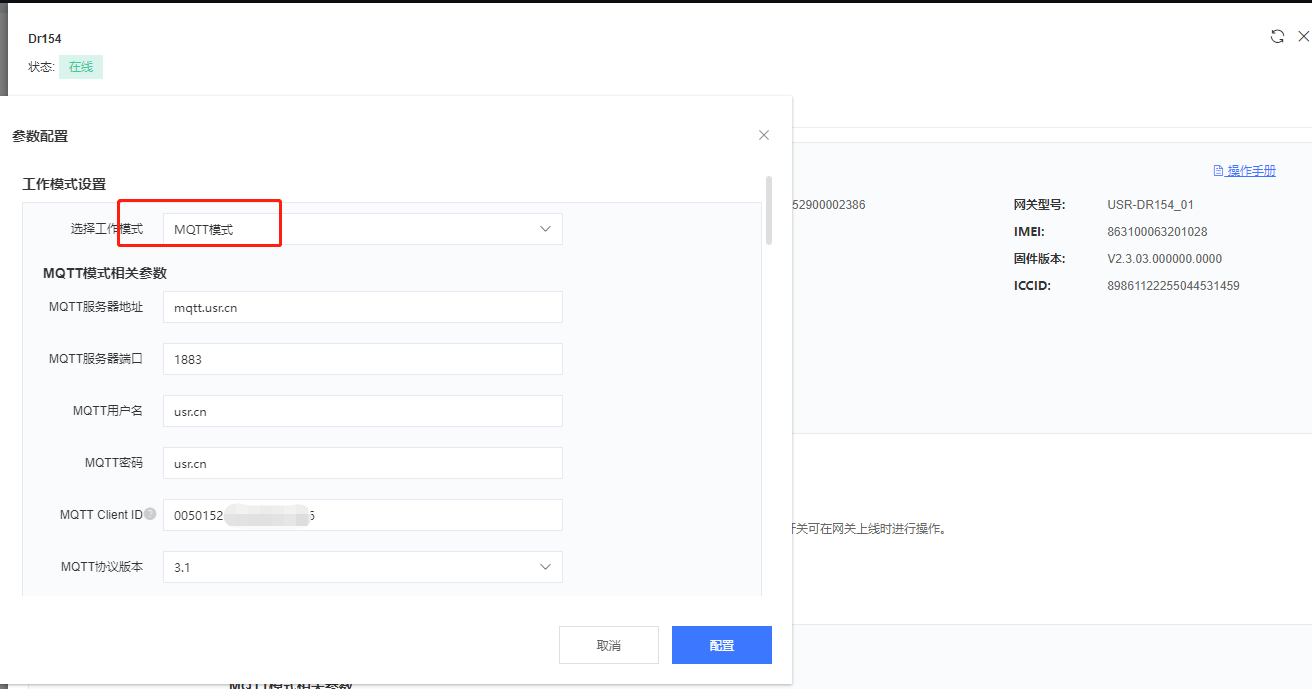

5、有人云登錄賬號密碼，云端DM平臺配置參數。

本案例中使用我司測試服務器

MQTT默認服務器：mqtt.usr.cn 端口：1883

MQTT默認賬號：usr.cn

MQTT默認密碼：usr.cn

MQTT Client ID：注意唯一，不要設置重復會沖突。可供客戶測試使用。

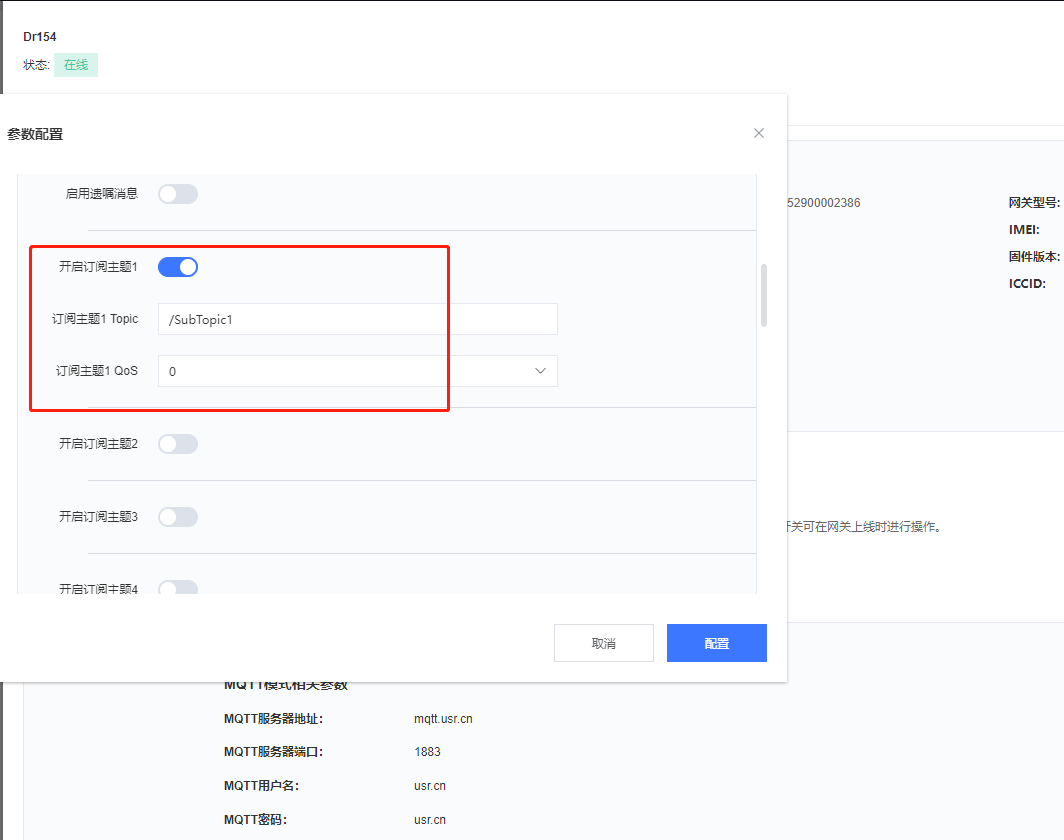

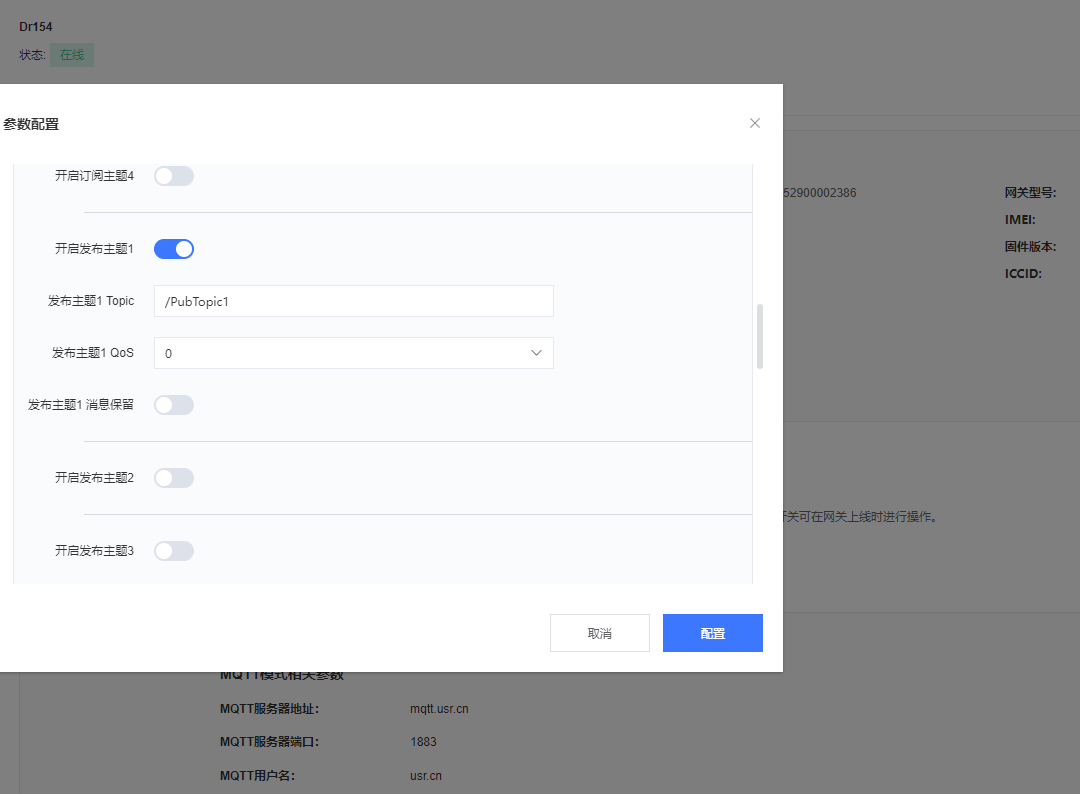

6、開啟訂閱主題、發布主題。

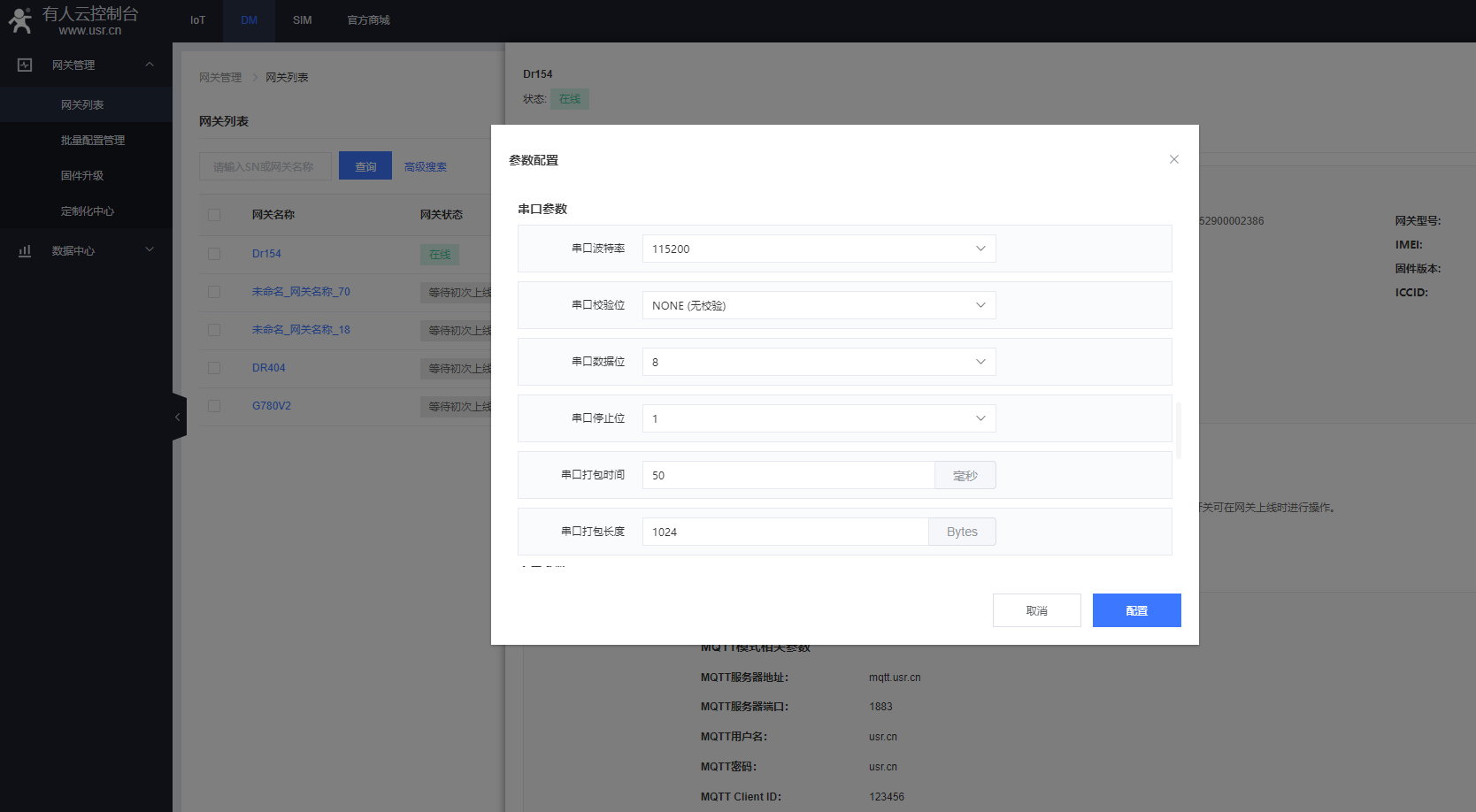

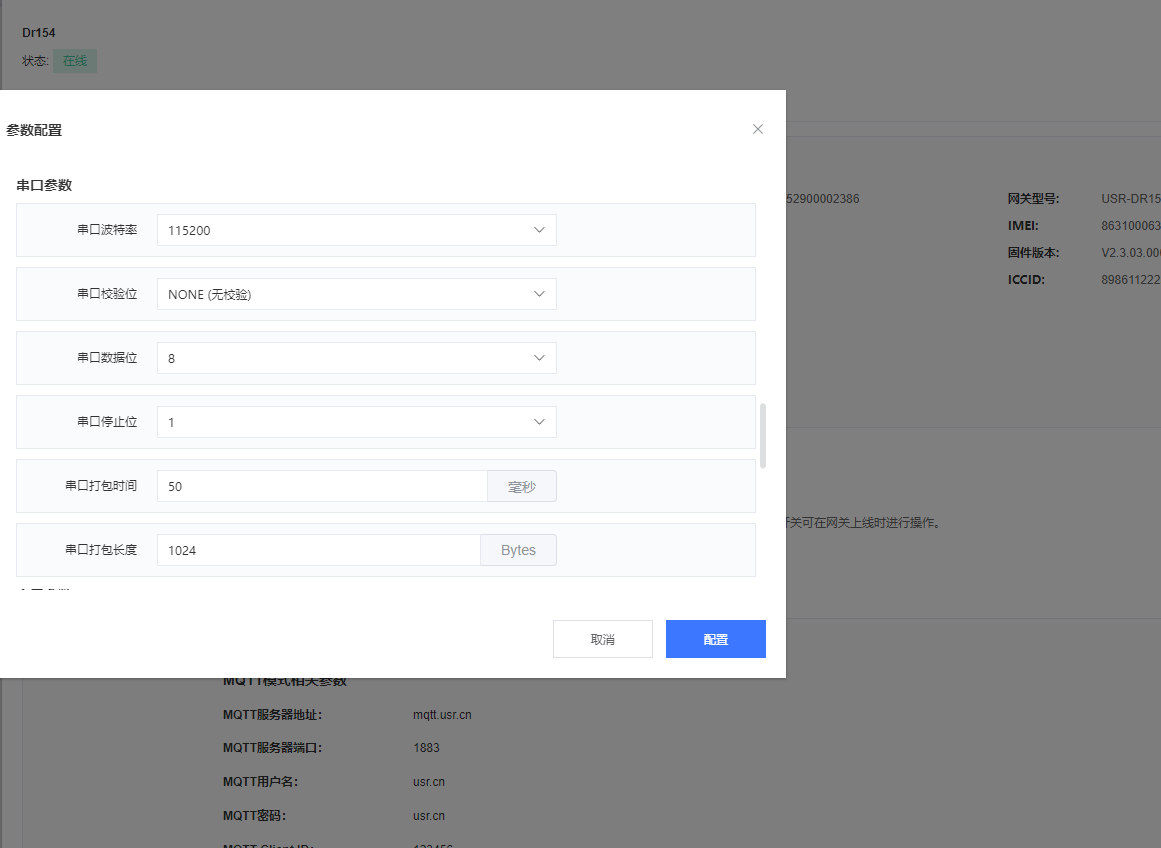

7、串口參數和終端設備的參數保持一致。本案例以默認為主。

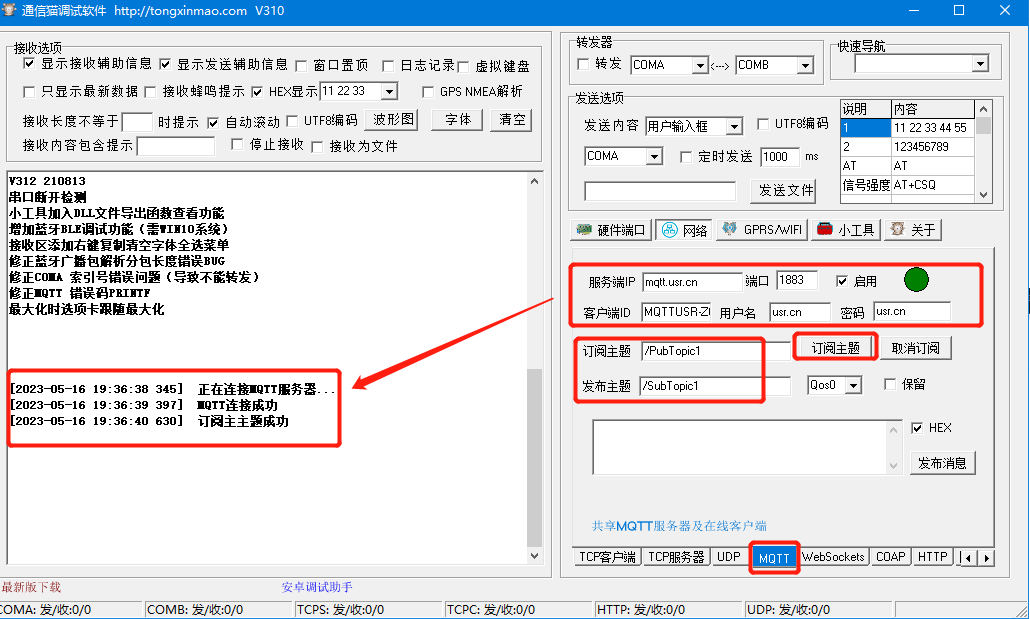

打開MQTT客戶端軟件，連接MQTT服務器，并設置好訂閱主題和發布主題。

四、數據測試

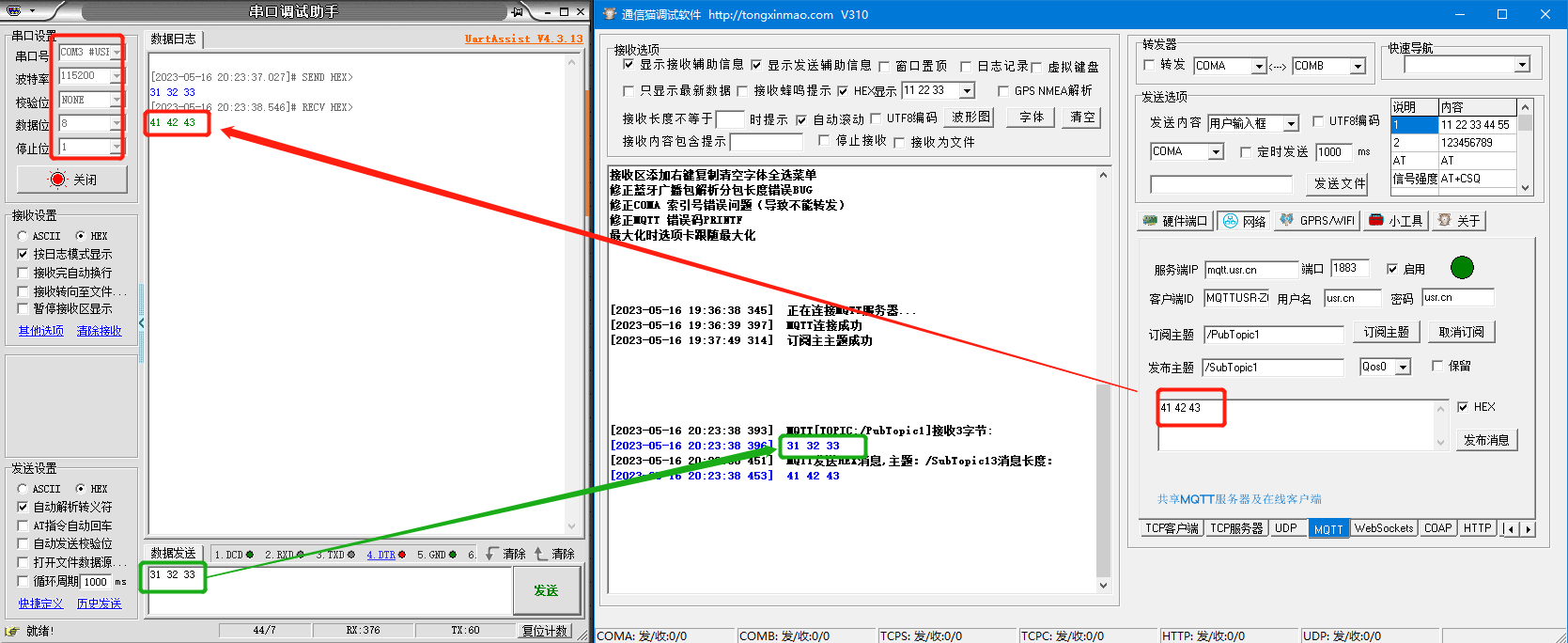

打開串口助手，選擇好串口參數，串口助手和MQTT客戶端成功互發數據。

編寫人：于冰 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
