WH-LTE-7S0連接mqtt服務器多主體分發模式測試示例
一、資料下載
WH-LTE-7S0 說明書：http://www.bbxnc.com/Download/1350.html
WH-LTE-7S0 設置軟件：http://www.bbxnc.com/Download/1355.html
WH-LTE-7S0 AT指令集：http://www.bbxnc.com/Download/1352.html
WH-LTE-7S0 硬件設計手冊：http://www.bbxnc.com/Download/1351.html
mqttx軟件：可以百度下載
二、硬件連接
1、所需物品
WH-LTE-7S0 模組 1個
WH-LTE-7S0 底板 1個
5V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
將WH-LTE-7S0模組插針插到底板上，底板的485串口接USB-RS485串口線到電腦USB口，然后接5V電源適配器給設備供電。
三、產品參數設置
1、WH-LTE-7S0參數設置

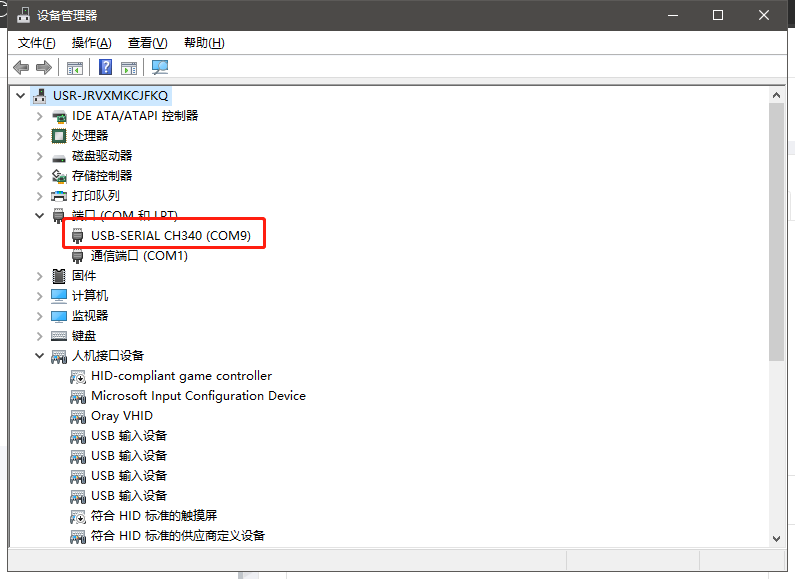

打開電腦的設備管理器，查看一下7S0的串口連接電腦之后在電腦上生成的com口。
本案例以com9為例。
下載并打開7s0模組的設置軟件，調用設備管理器中生成的com口并點擊進入配置狀態。

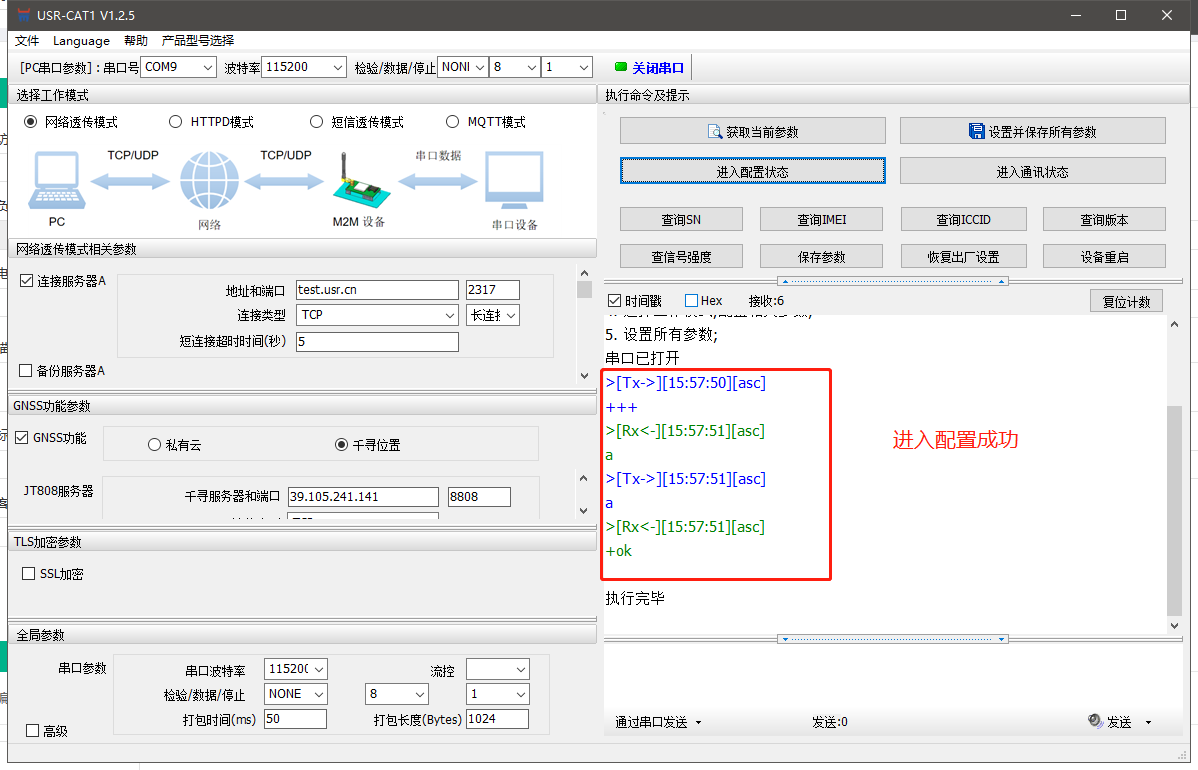

出現下圖返回信息，說明進入配置狀態是正常的，之后可以進行參數修改。
進不去配置狀態幾種可能：（1）電壓不夠（2）串口參數不匹配（3）串口電平不匹配（4）usb轉ttl串口線有問題（5）模組壞了

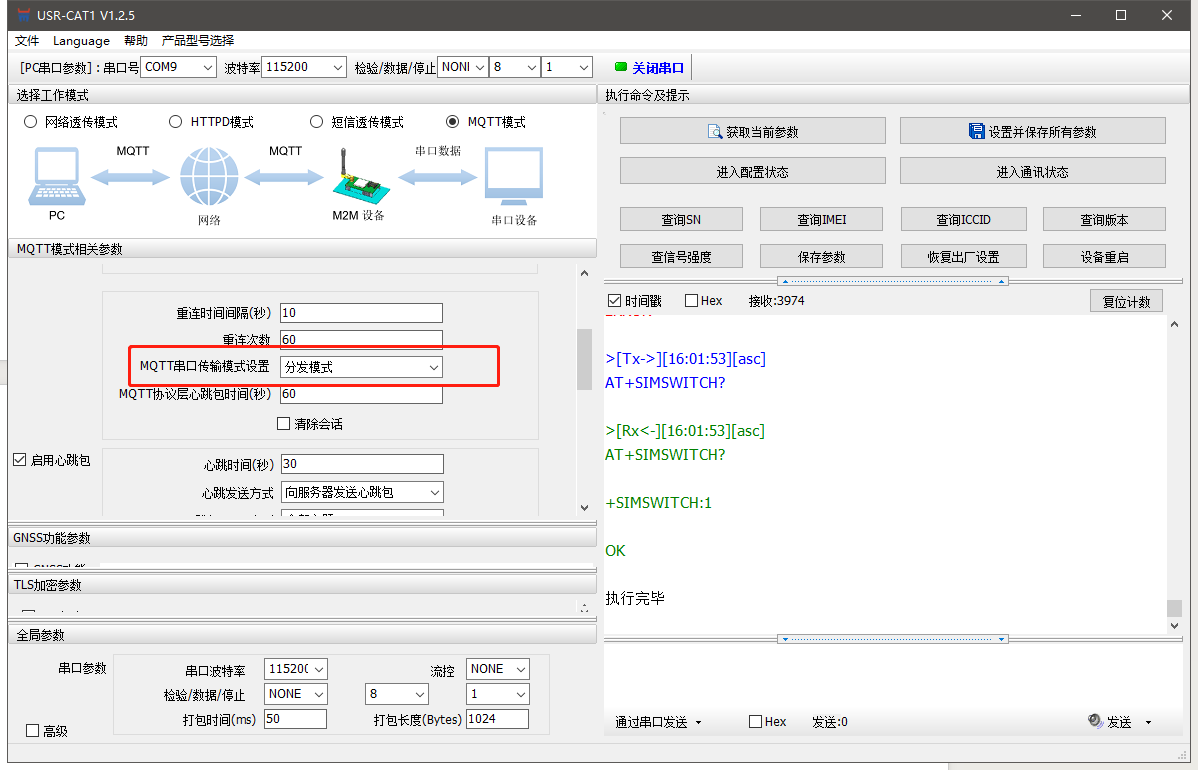

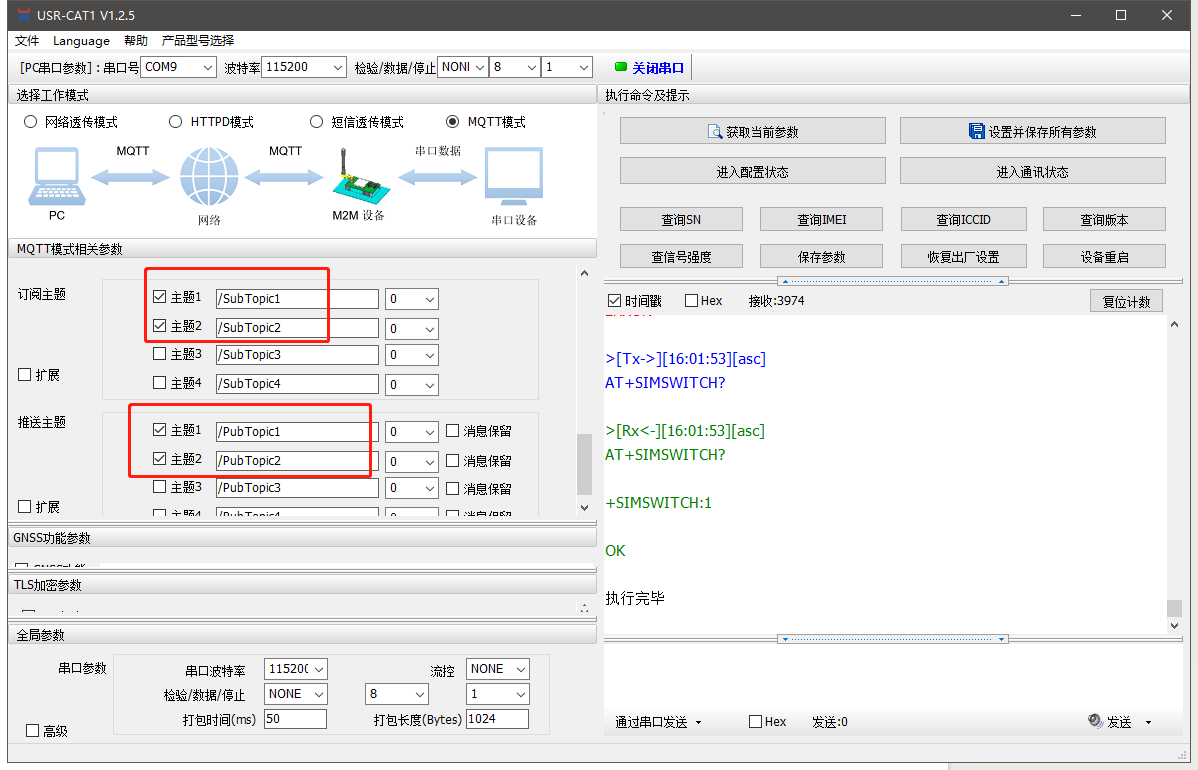

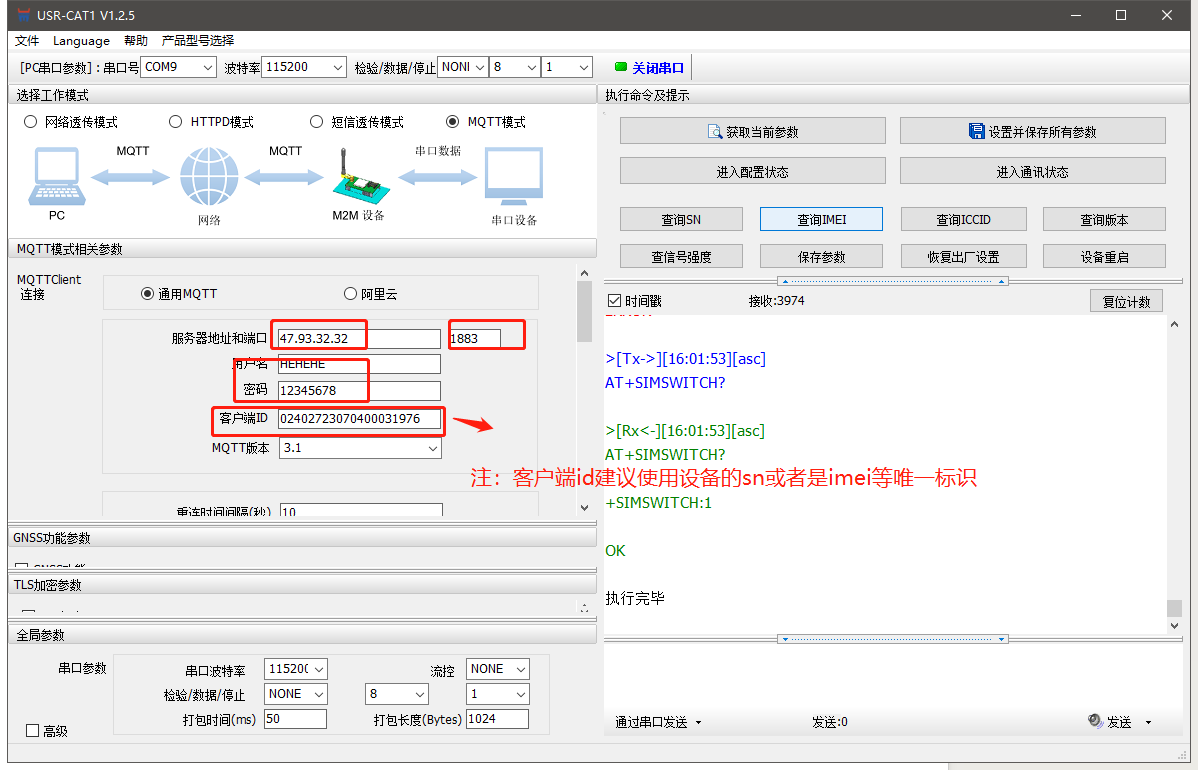

點擊獲取當前參數，可以看到設置軟件進度條的刷新信息，讀取完成參數之后，我們進一步設置現場實際應用服務器的相關信息
以上參數修改完成之后，點擊設置并保存所有參數。等待模組重新啟動。
四、功能調試
1、功能調試

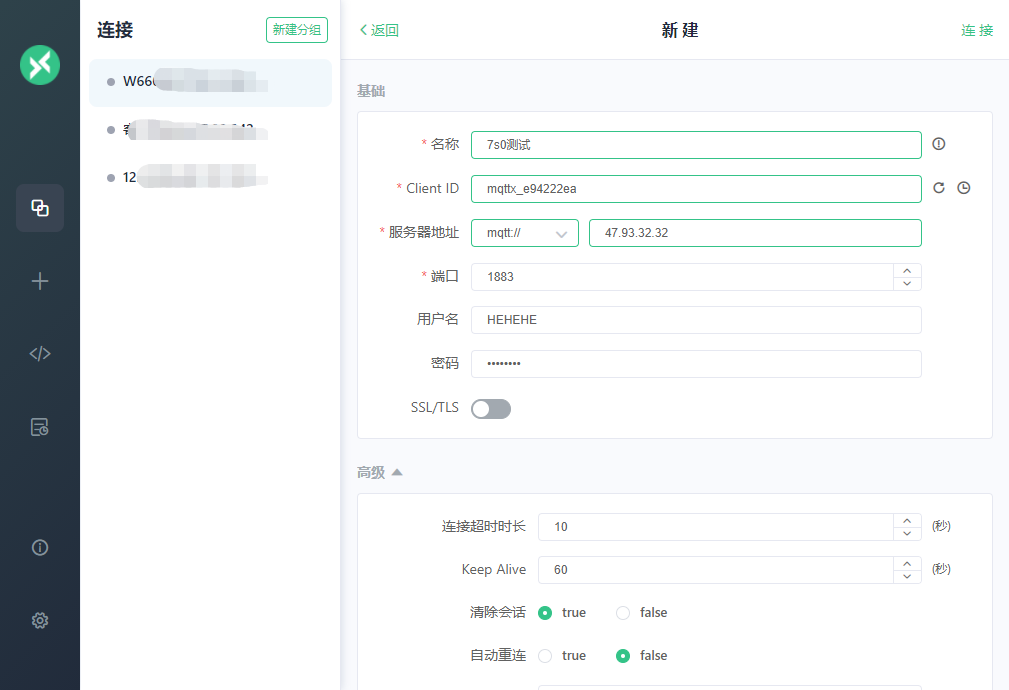

安裝并打開mqttx軟件，與模組連接同一個mqtt服務器。配置好mqtt服務器信息之后點擊連接。打開電腦端串口調試助手，調用com9，用來模擬串口設備。

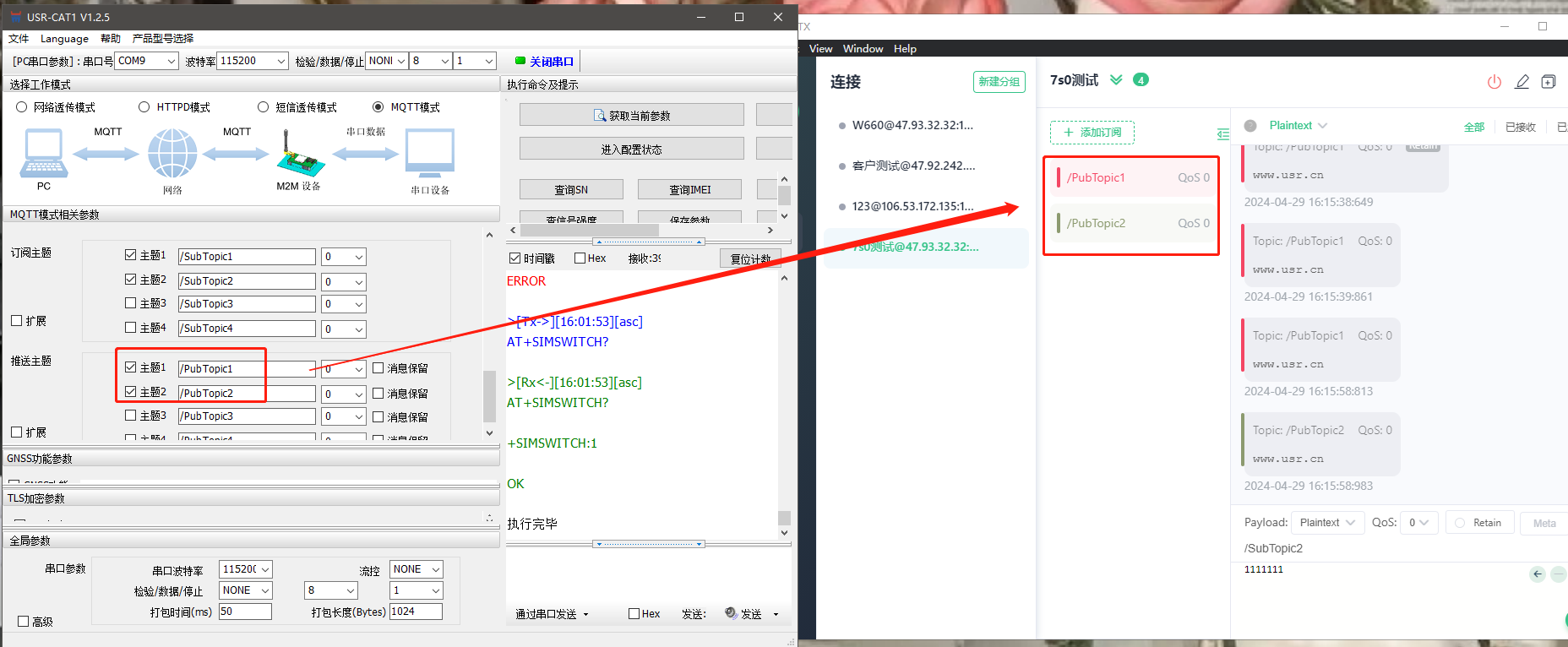

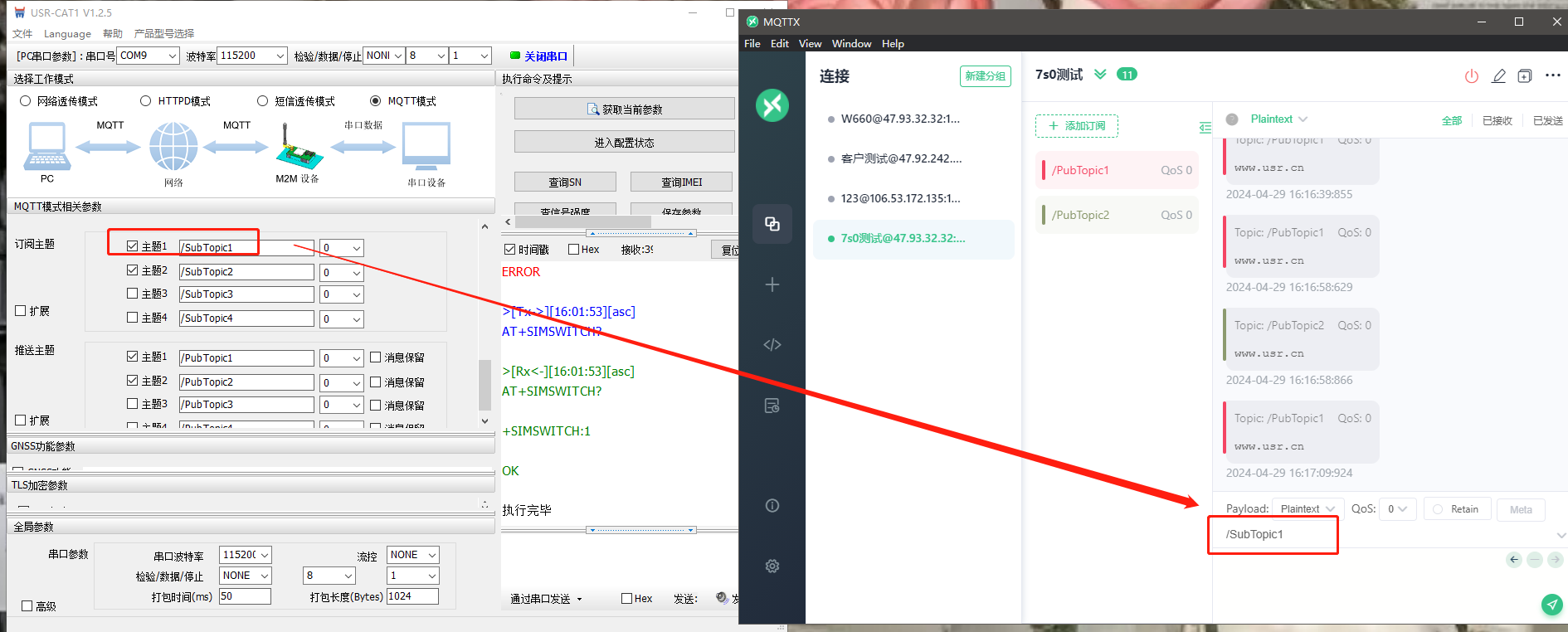

在MQTTX客戶端軟件上面添加2個訂閱主題，訂閱主題配置為模組內部的推送主題。
在MQTTX客戶端軟件上面添加發布主題，發布主題配置為模組內部的訂閱主題。
2、數據
五、測試結論

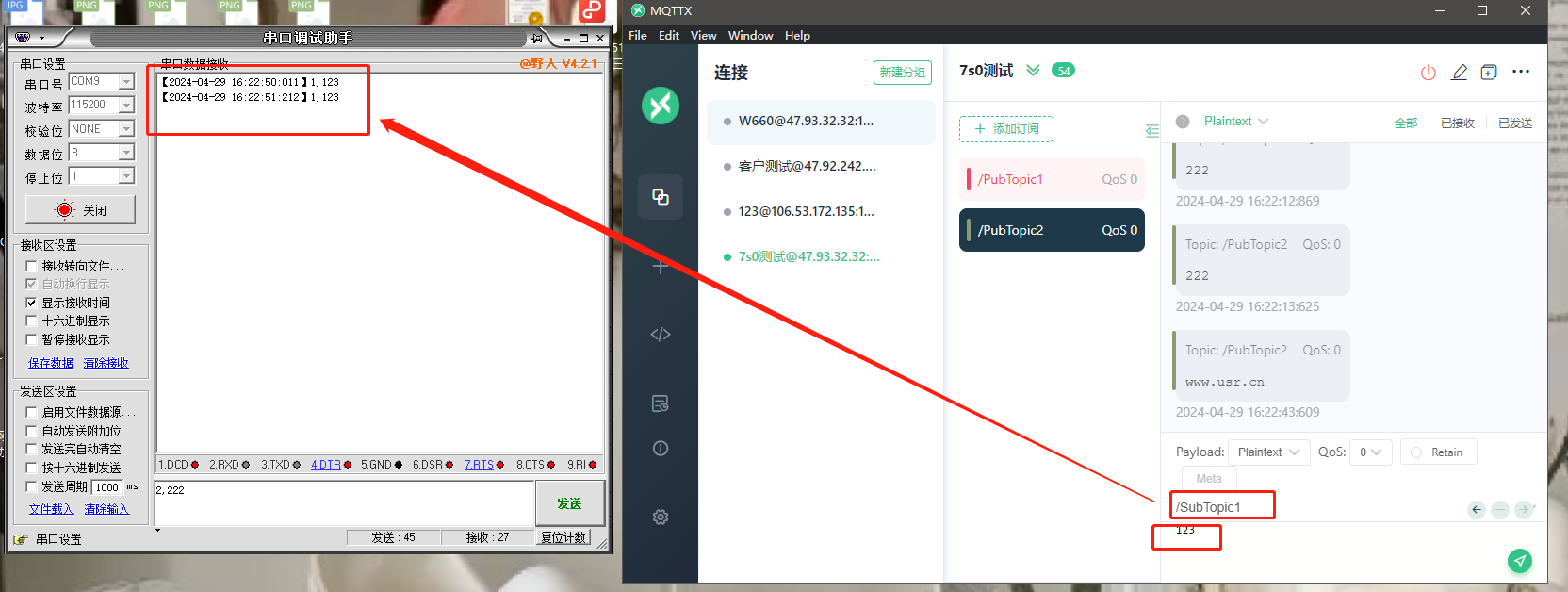

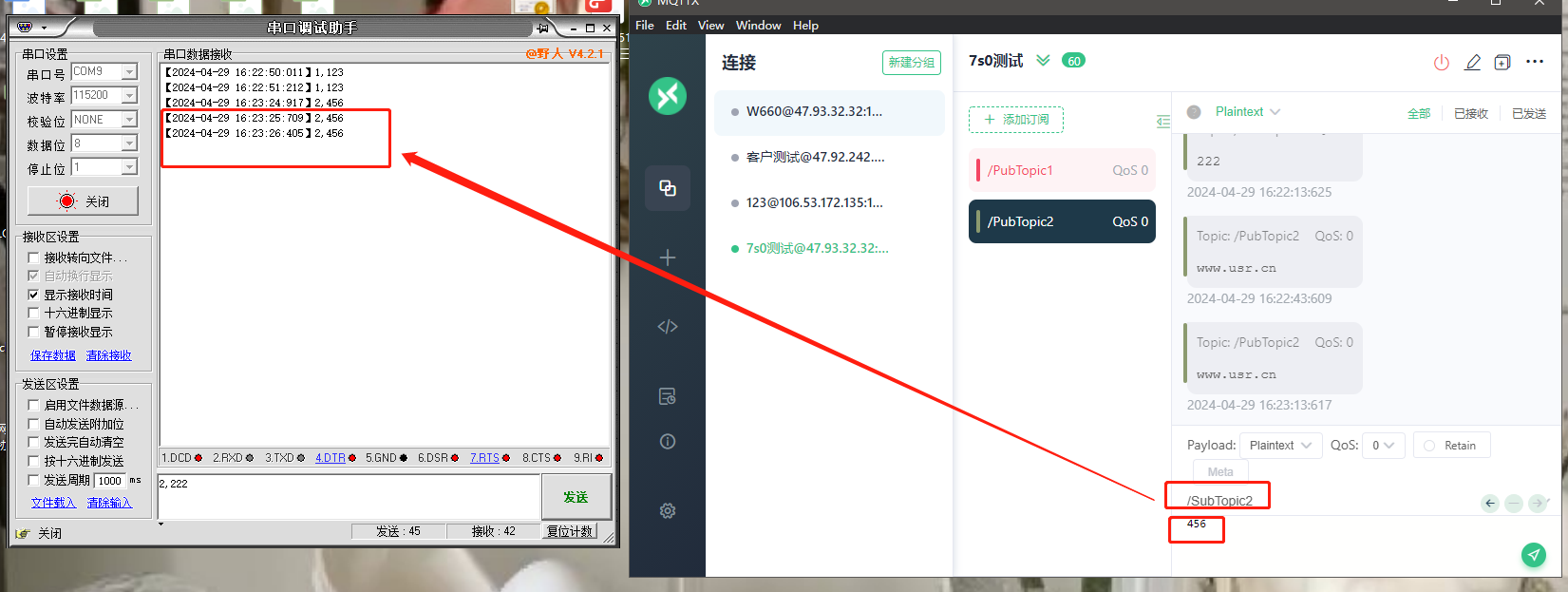

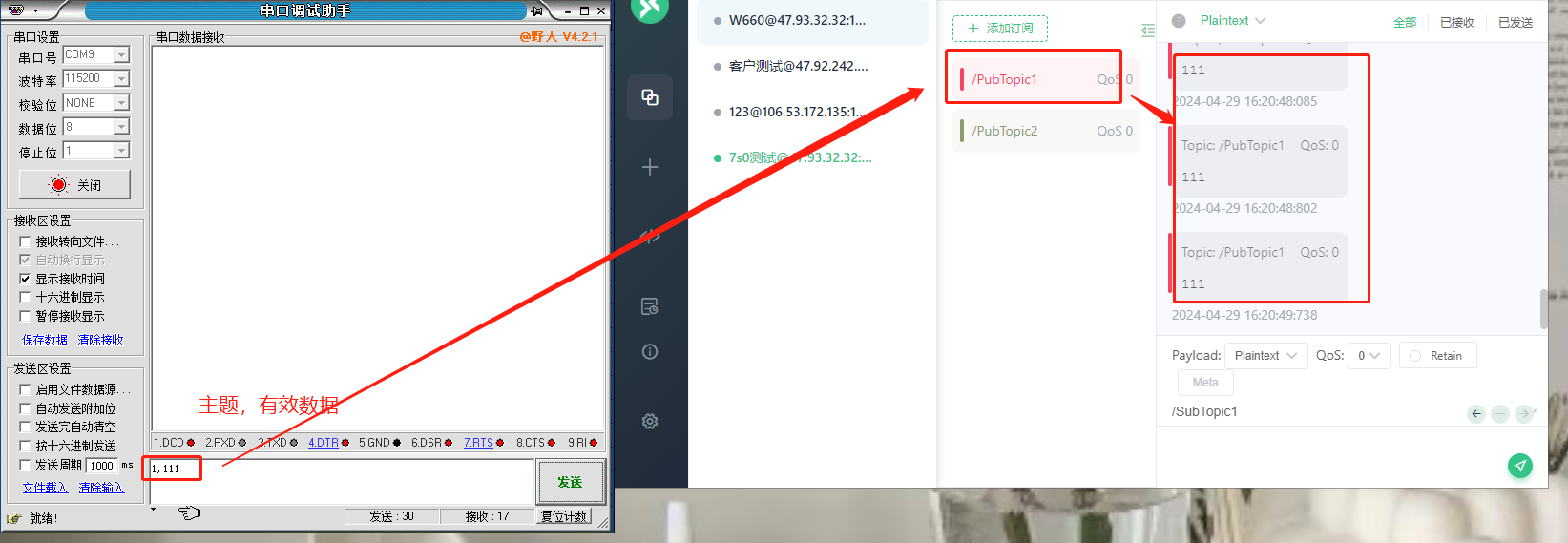

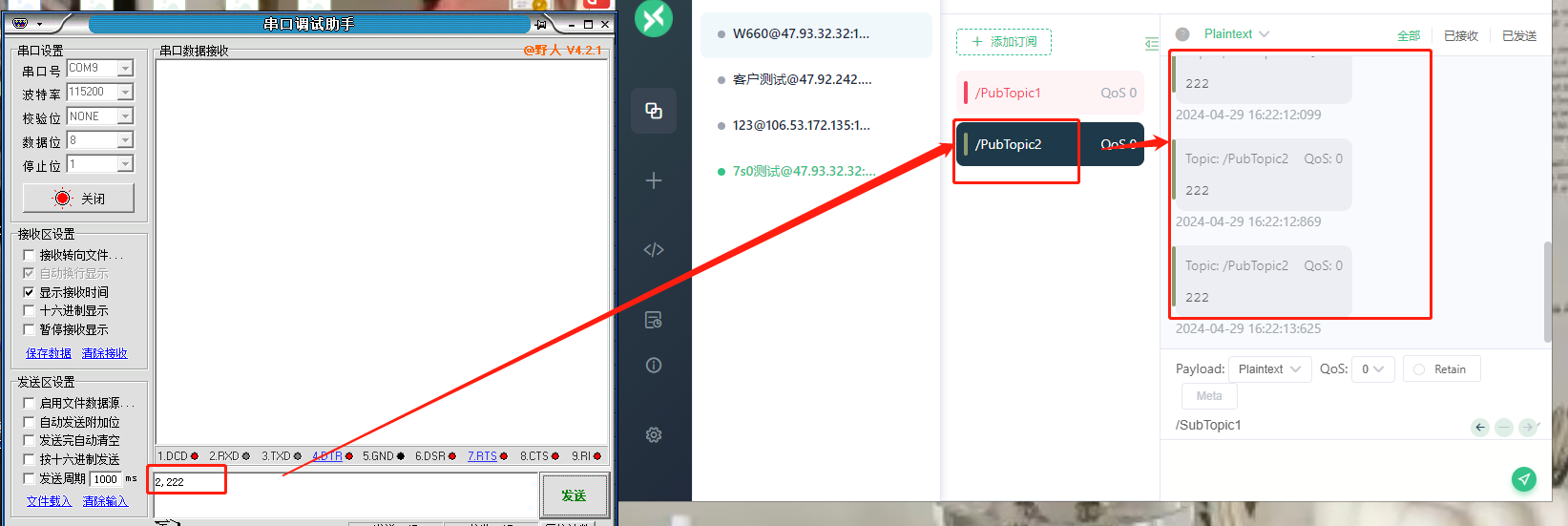

根據上圖串口助手軟件和mqttx軟件的數據交互的測試，我們可以看到串口設備往第第一個主題發數據，在服務器的1號訂閱主題可以收到數據，串口設備往第二個主題發數據，在服務器的2號訂閱主題可以收到數據。反之，服務器通過第一個發布主題或者是第二個主題下發數據，在串口設備端可以根據報文進行數據區分。7S0模組在中間數據傳輸起到了多主題分發傳輸。
編寫人：霍晴 編寫日期：2024-04-29
審核人：金志方 審核日期：2024-05-06
訂正版本：V1.0 訂正內容：初稿
