WH-LTE-7S0-CT-N41套接字分發協議示例
一、資料下載
WH-LTE-7S0-CT-N41說明書官網下載鏈接：http://www.bbxnc.com/Download/1350.html
WH-LTE-7S0-CT-N41硬件設計官網下載鏈接：http://www.bbxnc.com/Download/1351.html
WH-LTE-7S0-CT-N41 AT指令集官網下載鏈接：http://www.bbxnc.com/Download/1352.html
WH-LTE-7S0-CT-N41其他資料官網下載鏈接：http://www.bbxnc.com/Product/399.html
WH-LTE-7S0-CT-N41設置軟件官網下載鏈接：http://www.bbxnc.com/Download/1355.html
WH-LTE-7S0-CT-N41調試助手官網下載鏈接：http://www.bbxnc.com/Download/27.html
套接字分發協議說明書：http://www.bbxnc.com/Download/697.html
二、硬件連接
1、所需物品
WH-LTE-7S0-CT-N41 1臺
USR-7SX-EVK 1個
5V/12V電源適配器1個
USR-RS232串口線1條
筆記本電腦1臺
2、硬件連接
WH-LTE-7S0-CT-N41的232串口接USB-RS232串口線到電腦USB口，然后產品接5V/12V電源適配器上電。
電腦打開設置軟件。
硬件連接框圖：
三、產品參數設置
1、WH-LTE-7S0-CT-N41參數設置

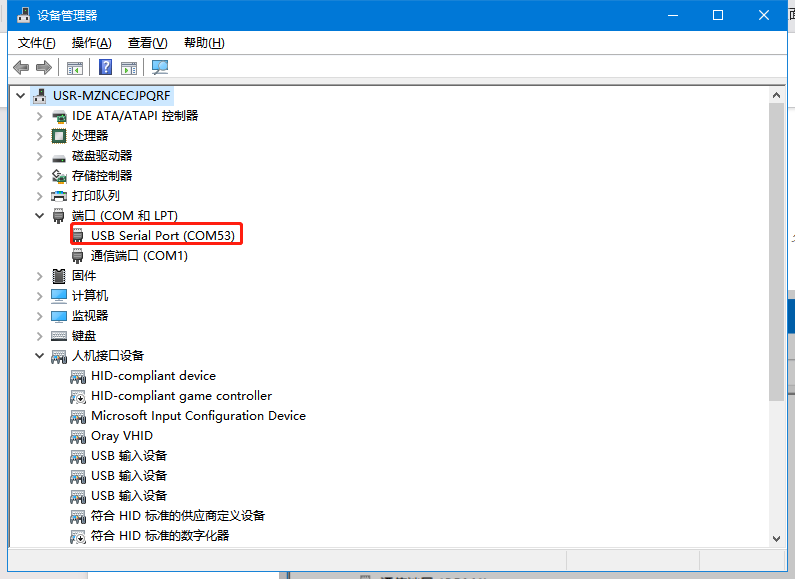

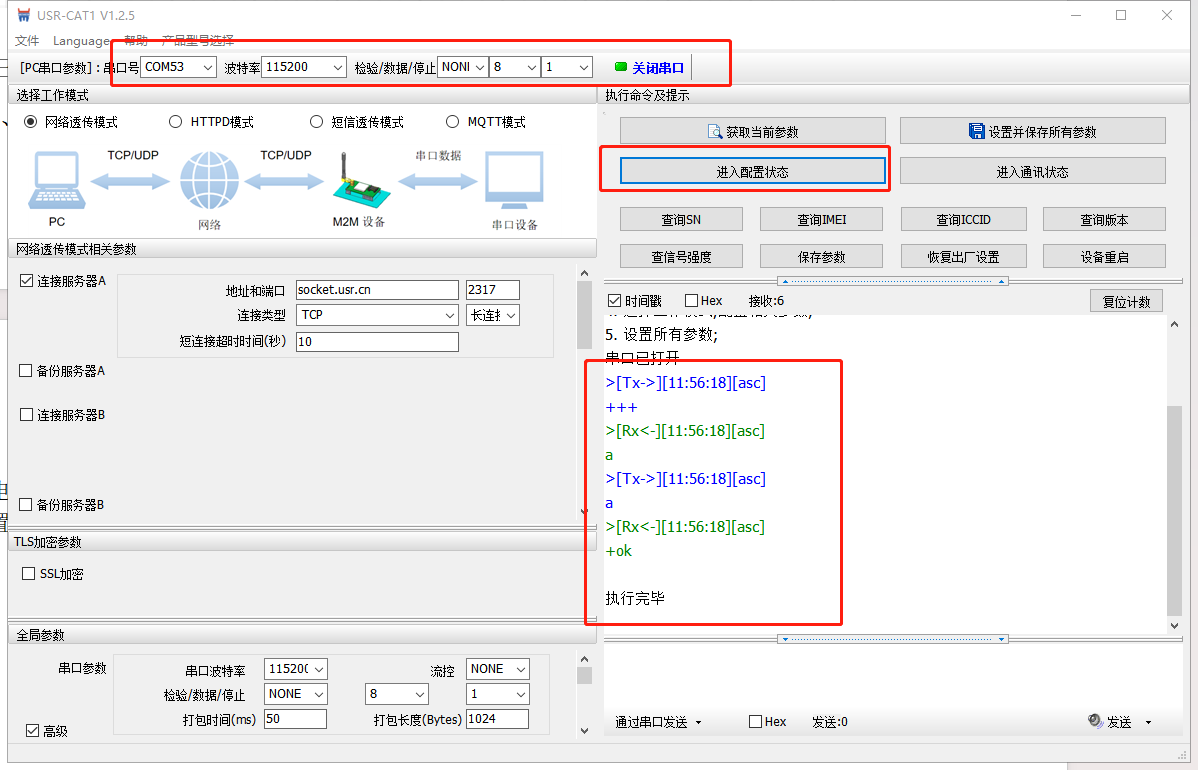

電腦打開WH-LTE-7S0-CT-N41的設置軟件，在電腦設備管理器中找到對應的端口號，并用設置軟件打開。使用設置軟件打開串口、進入配置狀態（模塊默認出廠參數：115200，NONE,8,1）返回下圖信息表明正確進入配置狀態。

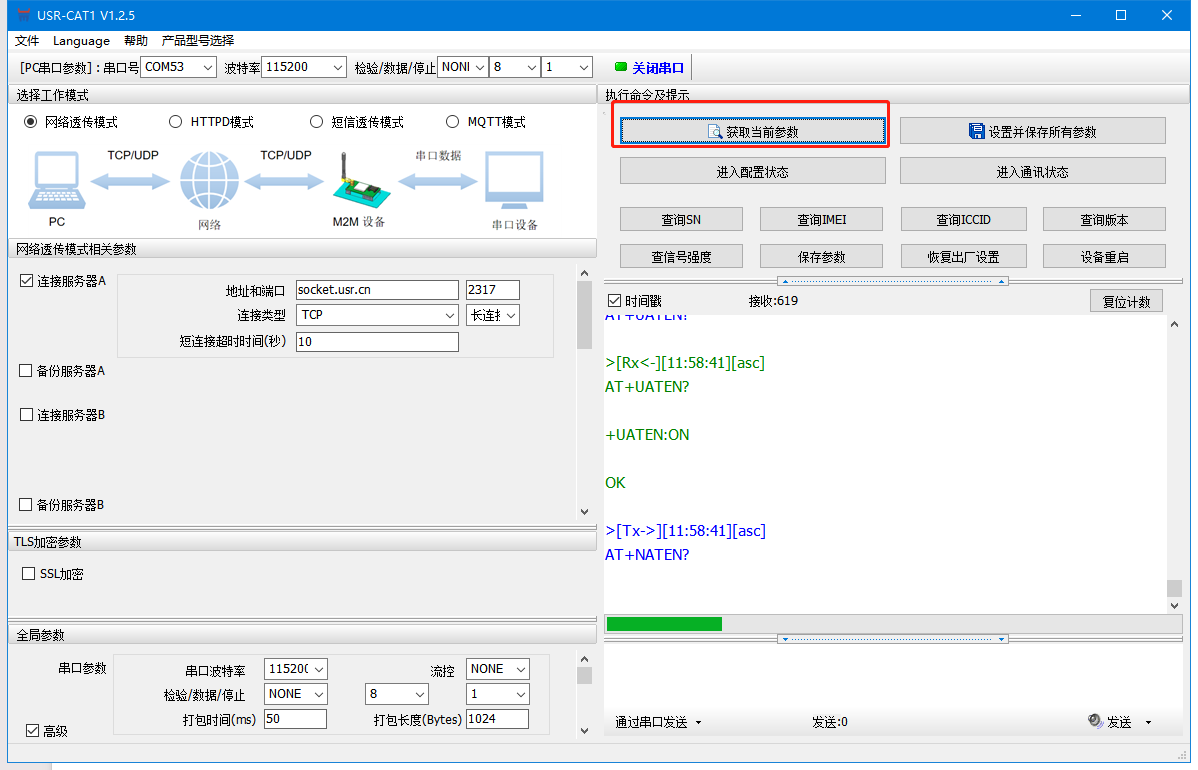

獲取當前參數，配置參數

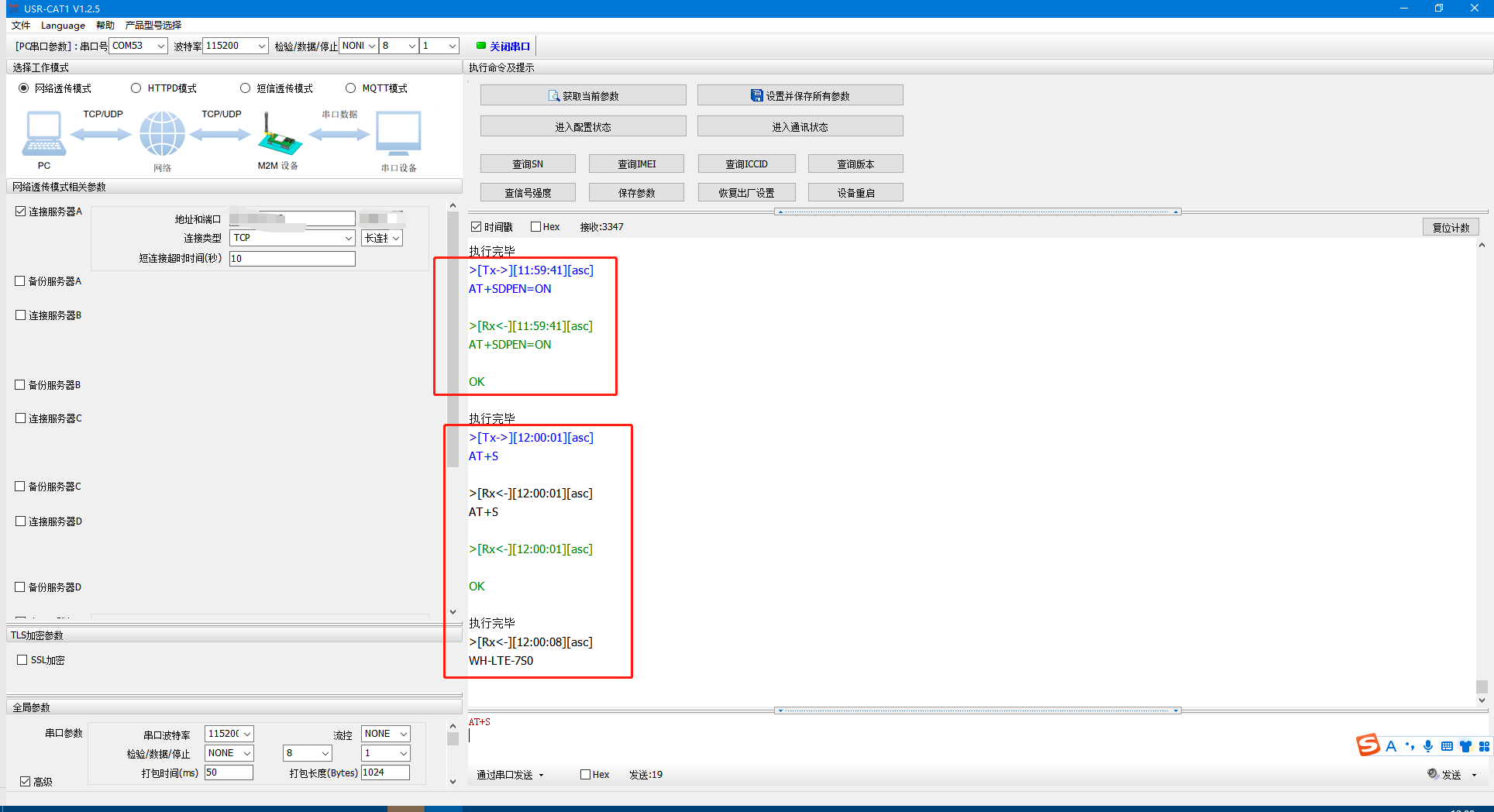

使能socket套接字分發功能：發送AT+SDPEN=ON(AT指令后需要加回車換行)，設置連接的服務器地址和端口號，然后重啟設備（AT+S）使設置生效。注：我用的是我司測試服務器，大家以實際使用服務器為準填寫。
四、功能調試

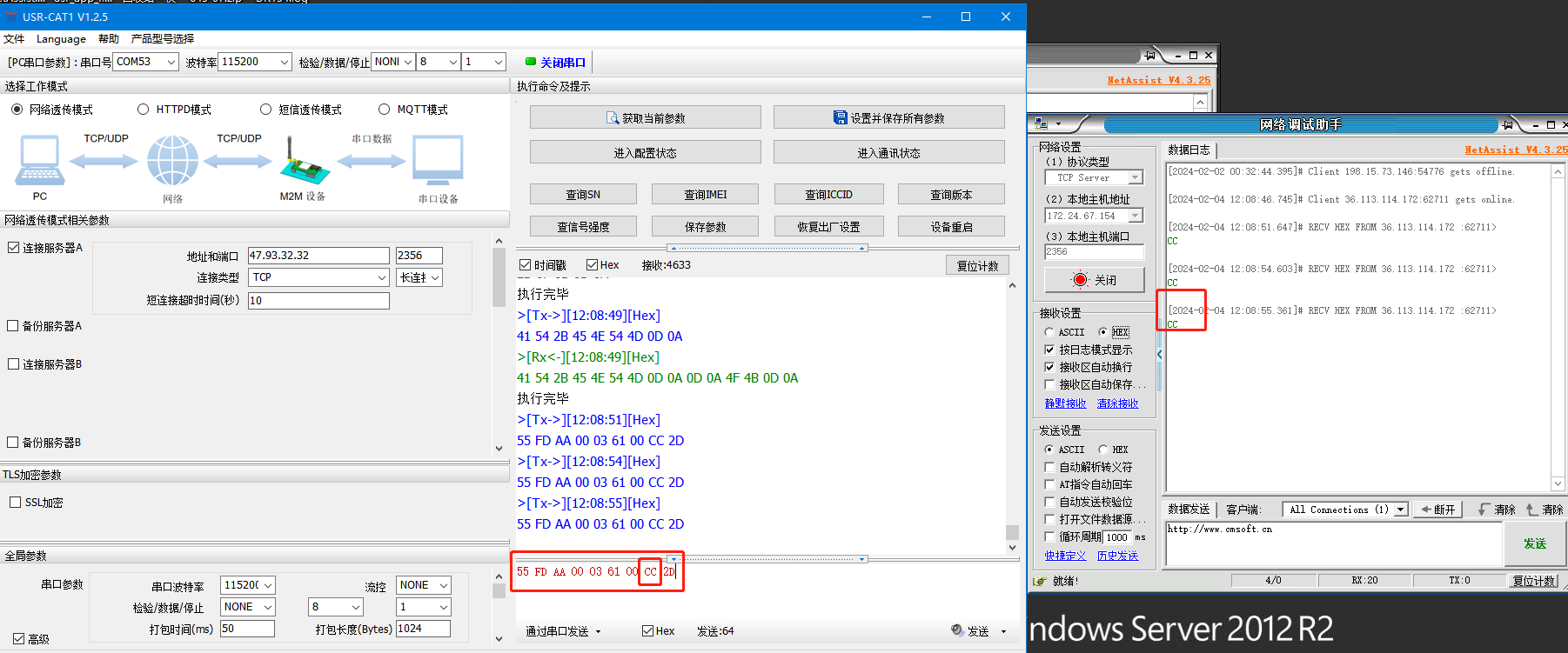

重啟后，模塊會主動連接服務器，通過串口發送指定格式的數據出去。

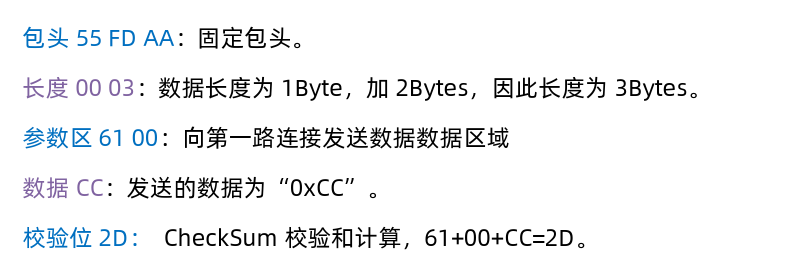

注意：以HEX格式發送
服務器收到的數據：

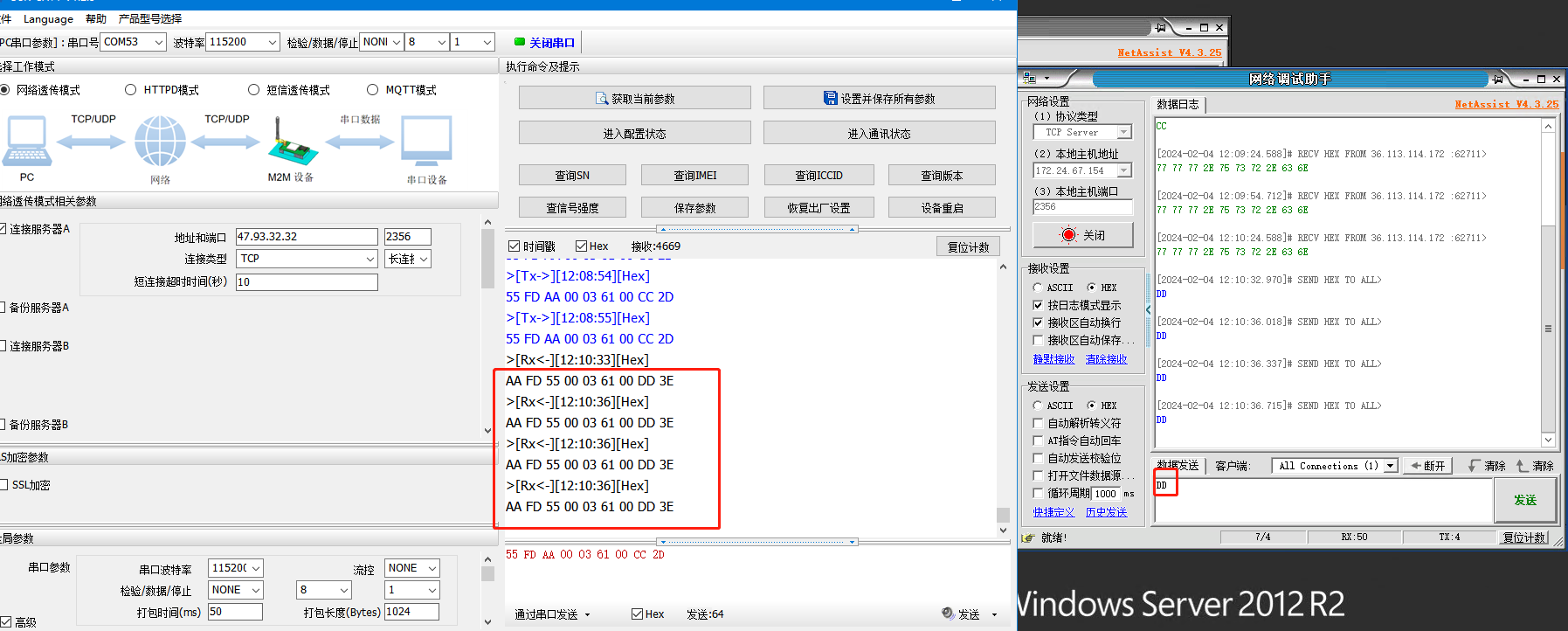

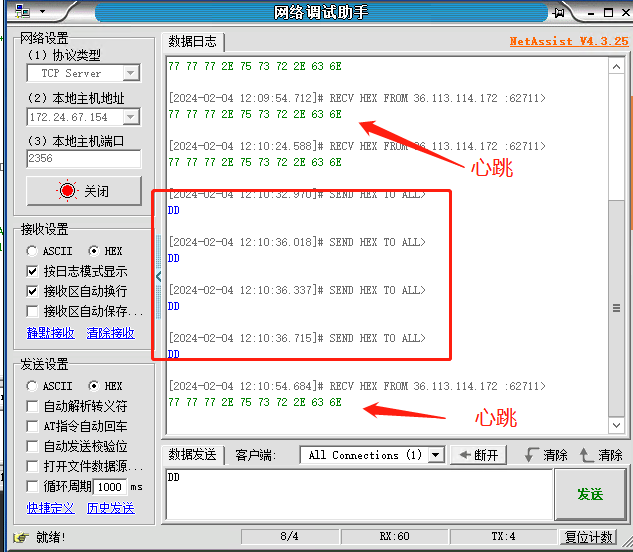

服務器發送數據給模塊：
設備收到的數據：
編寫人：王玉雪 編寫日期：2024-02-04
審核人：金志方 審核日期：2024-03-05
訂正版本：V1.0 訂正內容：初稿
