一、資料下載

WH-GM5資料包下載鏈接：http://www.bbxnc.com/Download/1283.html

WH-GM5TF-N40資料包下載鏈接：http://www.bbxnc.com/Download/1281.html

WH-GM5TF-CT-16-N40資料包下載鏈接：http://www.bbxnc.com/Download/1258.html

Cat-1系列設置軟件官網下載鏈接：http://www.bbxnc.com/Download/939.html

網絡調試助手/串口調試助手二合一下載鏈接：http://www.bbxnc.com/Download/27.html

二、硬件連接

1、所需物品

WH-GM5 產品 1個

WH-GM5-EVK 測試底板 1塊

4G天線 1根

12V電源適配器 1個

USB-RS232串口線 1條

電腦 1臺

2、硬件連接

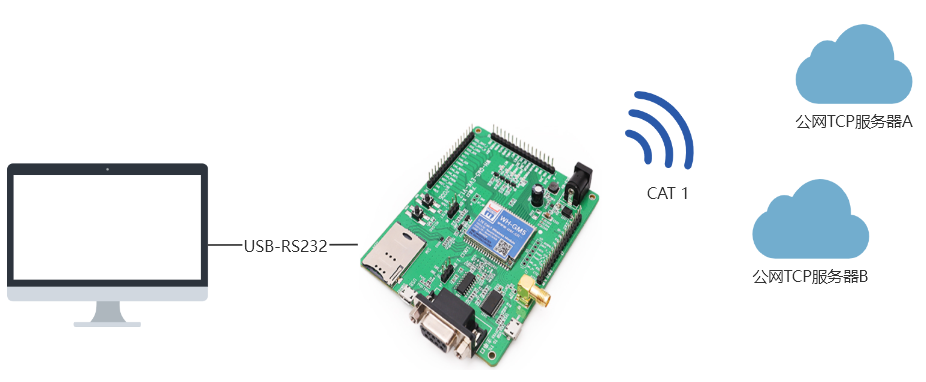

WH-GM5焊接到EVK測試底板上，安裝天線， EVK底板上的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

附圖：

三、產品參數設置

1、TCP服務器配置

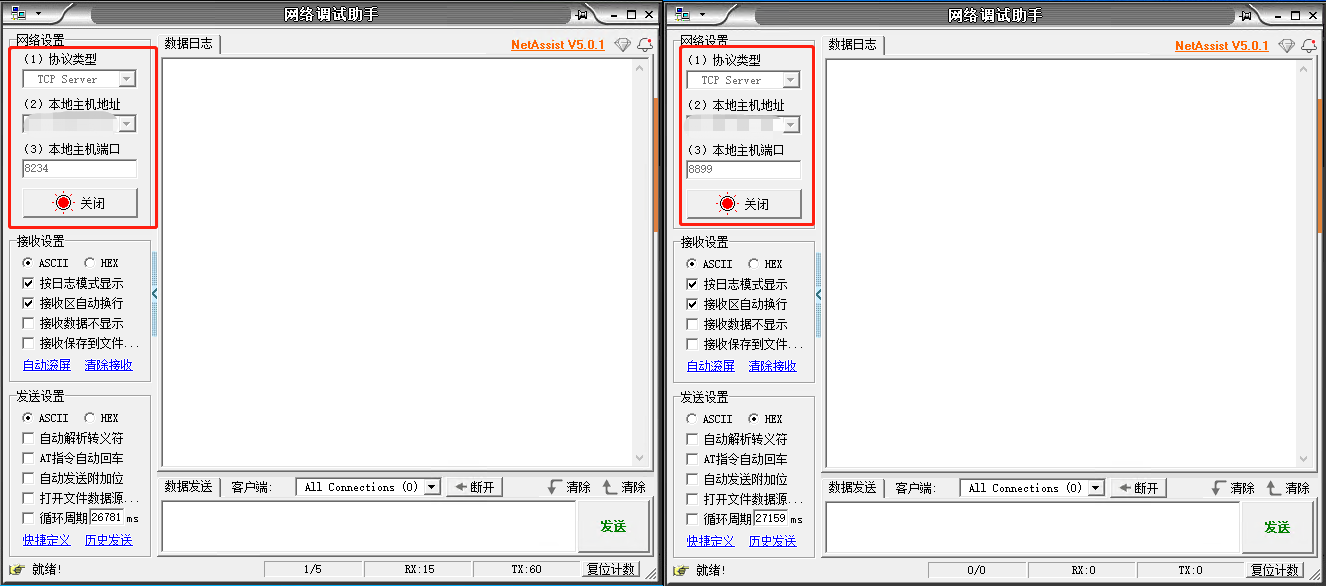

本案例為方便演示效果，在公網服務器使用網絡調試助手軟件開啟兩個TCP server服務,TCP端口分別為：8234、8899。

2、WH-GM5參數設置

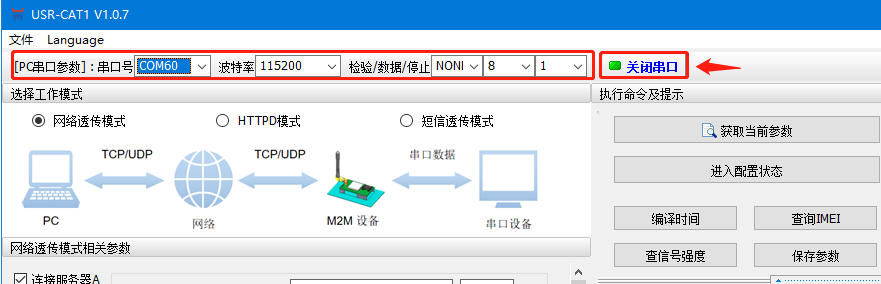

（1）電腦打開Cat-1系列設置軟件，選擇對應的串口線COM口號，串口參數默認：波特率115200、NONE校驗位、數據位8、停止位1，點擊打開串口。

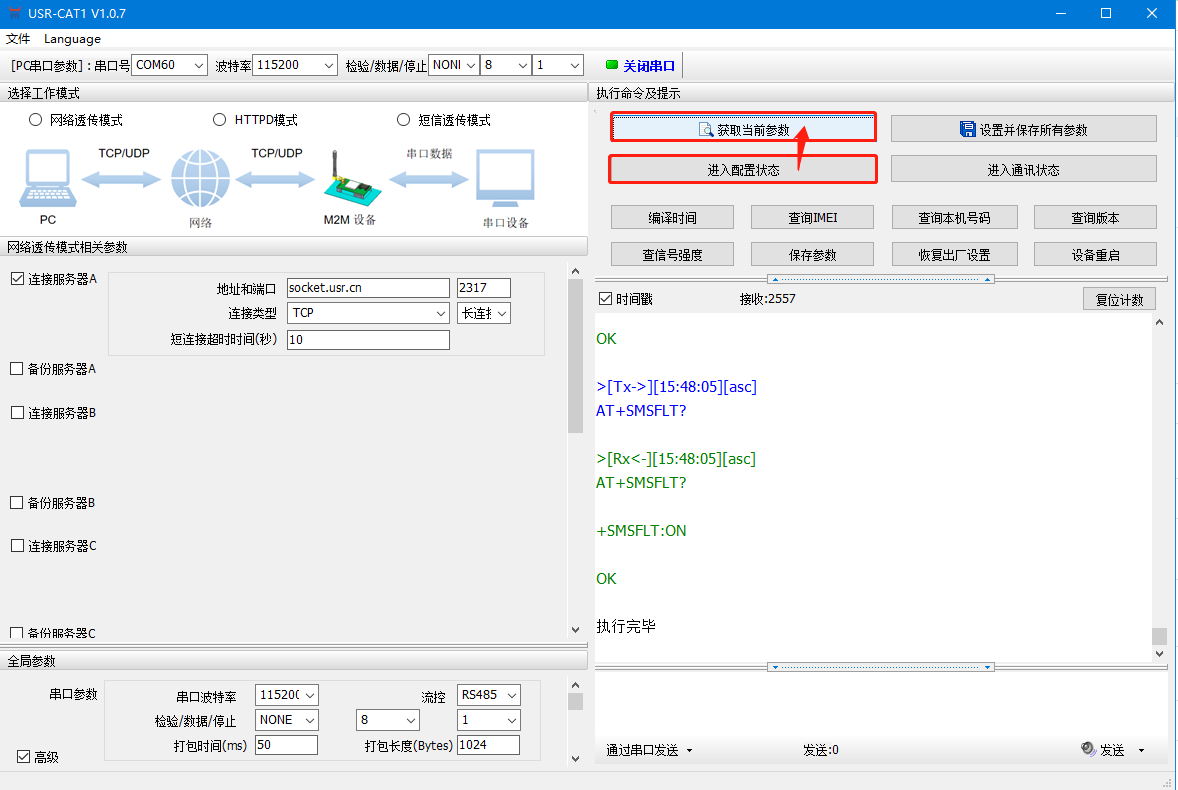

（2）點擊進入配置狀態，反饋OK后點擊獲取當前參數。

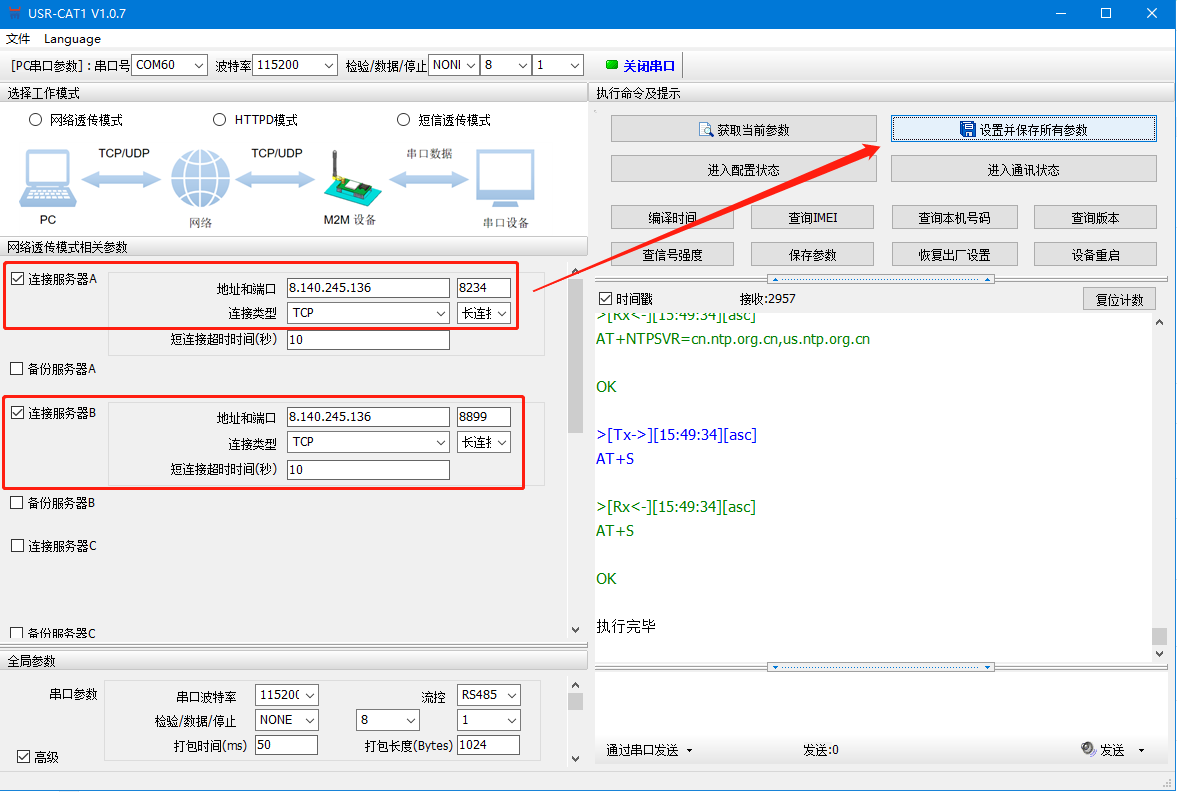

（3）勾選連接服務器A、勾選連接服務器B分別配置連接TCP服務器的ip與端口，若是需要修改串口參數則在全局參數中修改GM5串口參數，最后點擊設置并保存所有參數。

四、功能調試

1、功能調試

GM5串口發送數據，兩個服務器均接收到該數據，

兩服務器分別下發數據，GM5串口可以輸出。

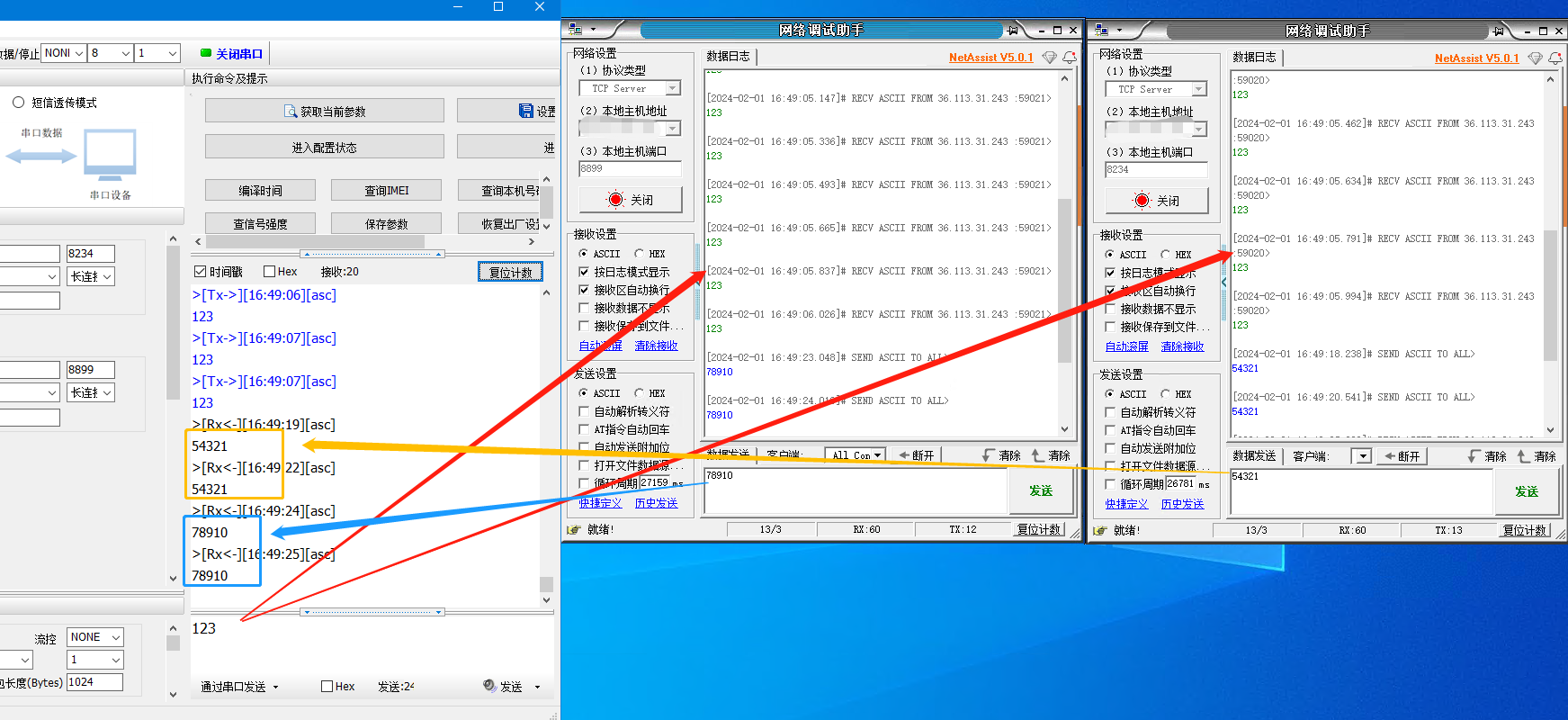

2、調試截圖

3、測試結論

WH-GM5功能連接兩路服務器數據透?jìng)髡?/span>

編寫人：孫緒輝 編寫日期：2024-01-31

審核人：金志方 審核日期：2024-02-02

訂正版本：V1.0 訂正內容：初稿
