一、資料下載
WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://www.bbxnc.com/Download/560.html
WH-LTE-7S4 V2 說明書官網下載鏈接：http://www.bbxnc.com/Download/556.html
WH-LTE-7S4 V2 規格書官網下載鏈接：http://www.bbxnc.com/Download/569.html
WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://www.bbxnc.com/Download/570.html
WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/694.html
二、硬件連接
1、所需物品
WH-LTE-7S4 V2 產品 1臺
USR-7X-EVK V2.2 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
SIM卡 1張
筆記本電腦 1臺
2、硬件連接

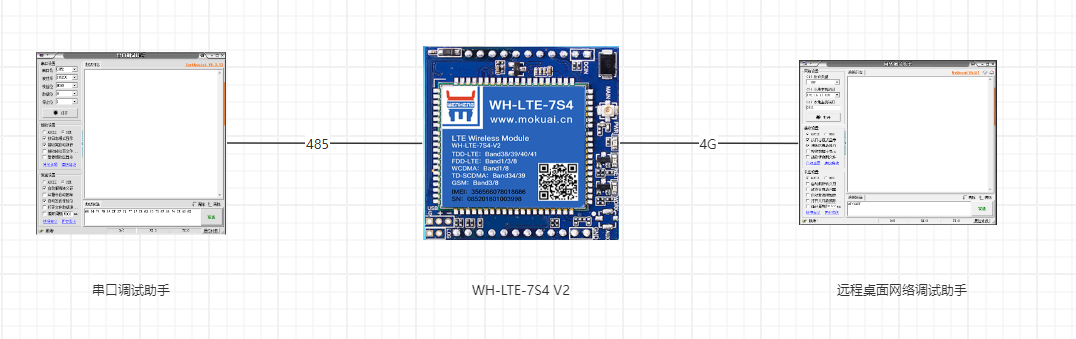

WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。本例使用遠程桌面模擬TCP SERVER。
電腦打開設置軟件。
附圖 ：
三、產品參數設置
1、TCP server 環境準備

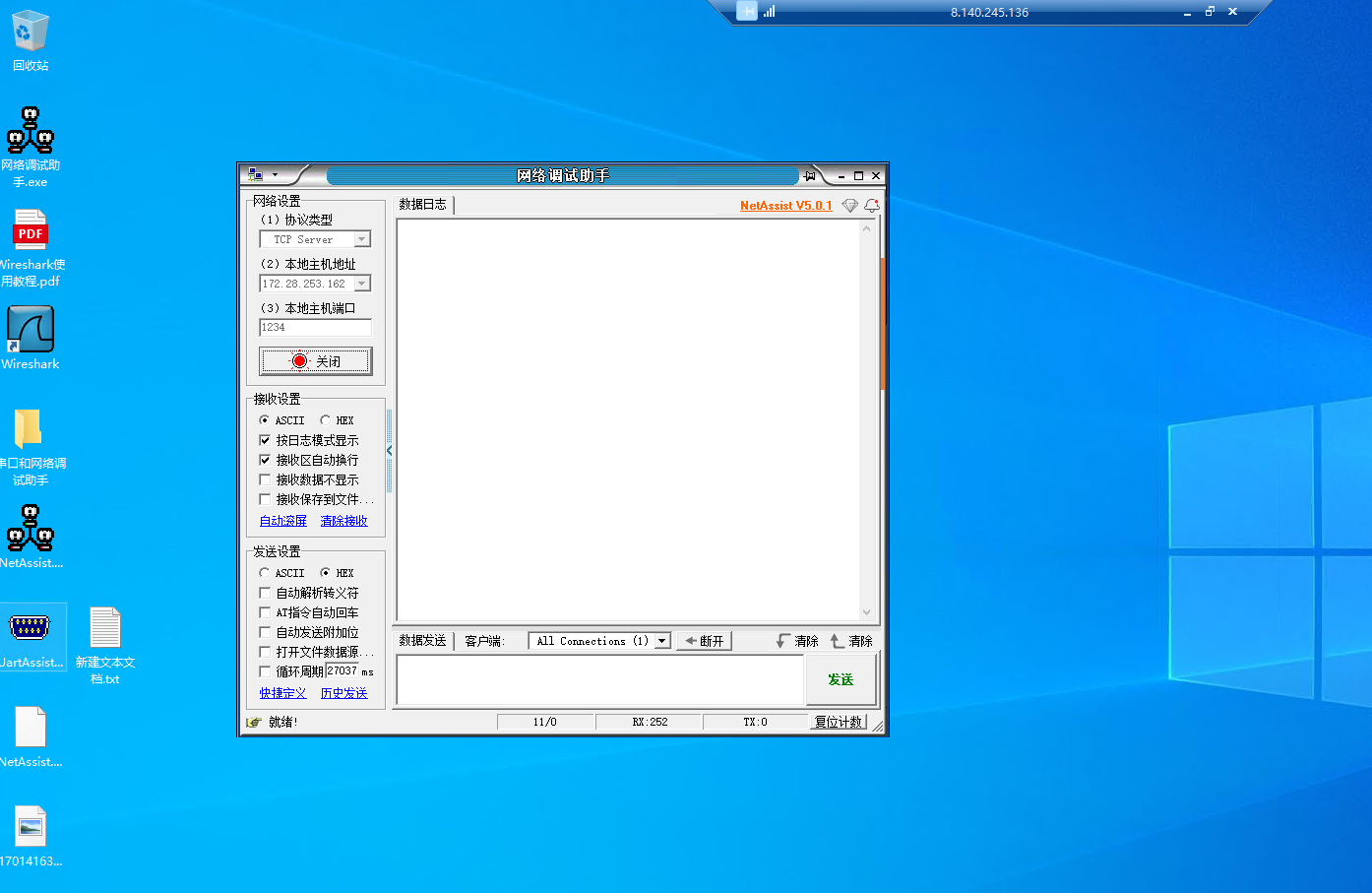

打開遠程桌面，開啟一個網絡調試助手,模式選擇TCP SERVER ，本地端口號1234，點擊監聽。
注意：本例使用有人遠程桌面模擬TCP服務器，遠程桌面不對用戶開放，用戶可以根據自己實際情況選擇服務器。
2、WH-LTE-7S4 V2參數設置

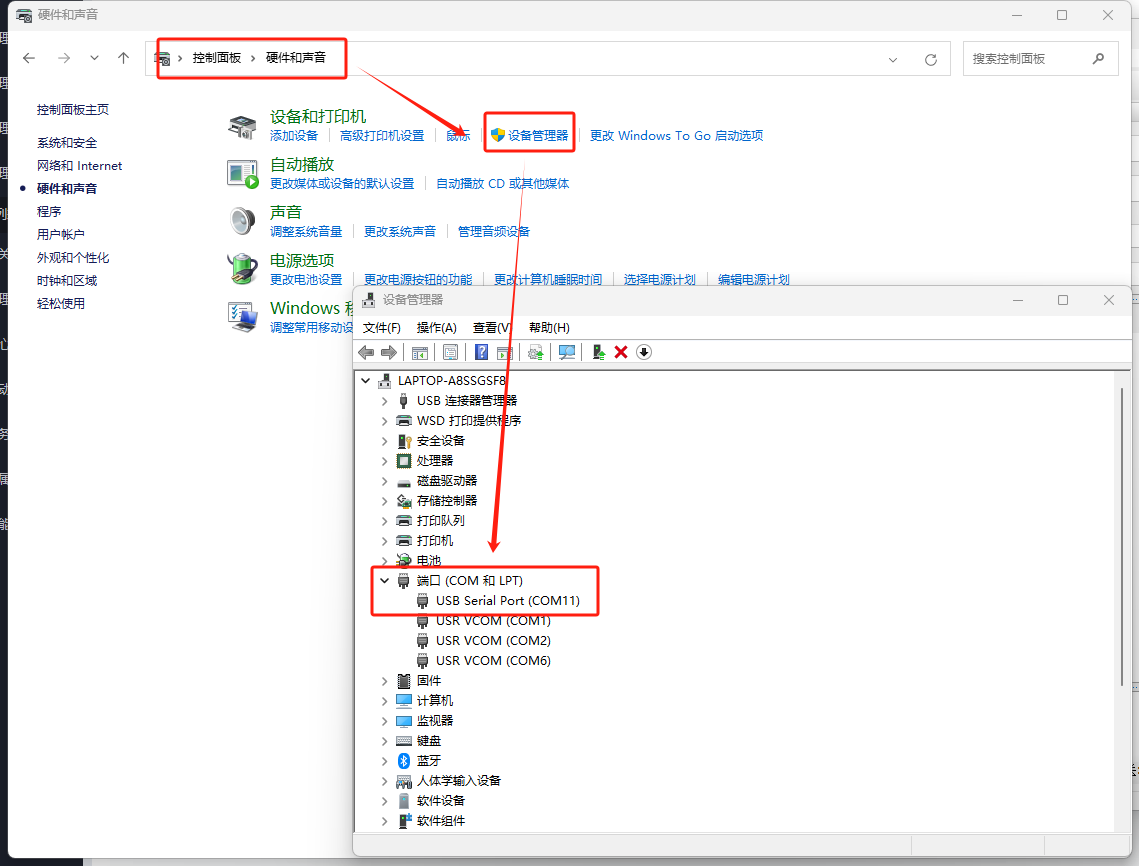

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

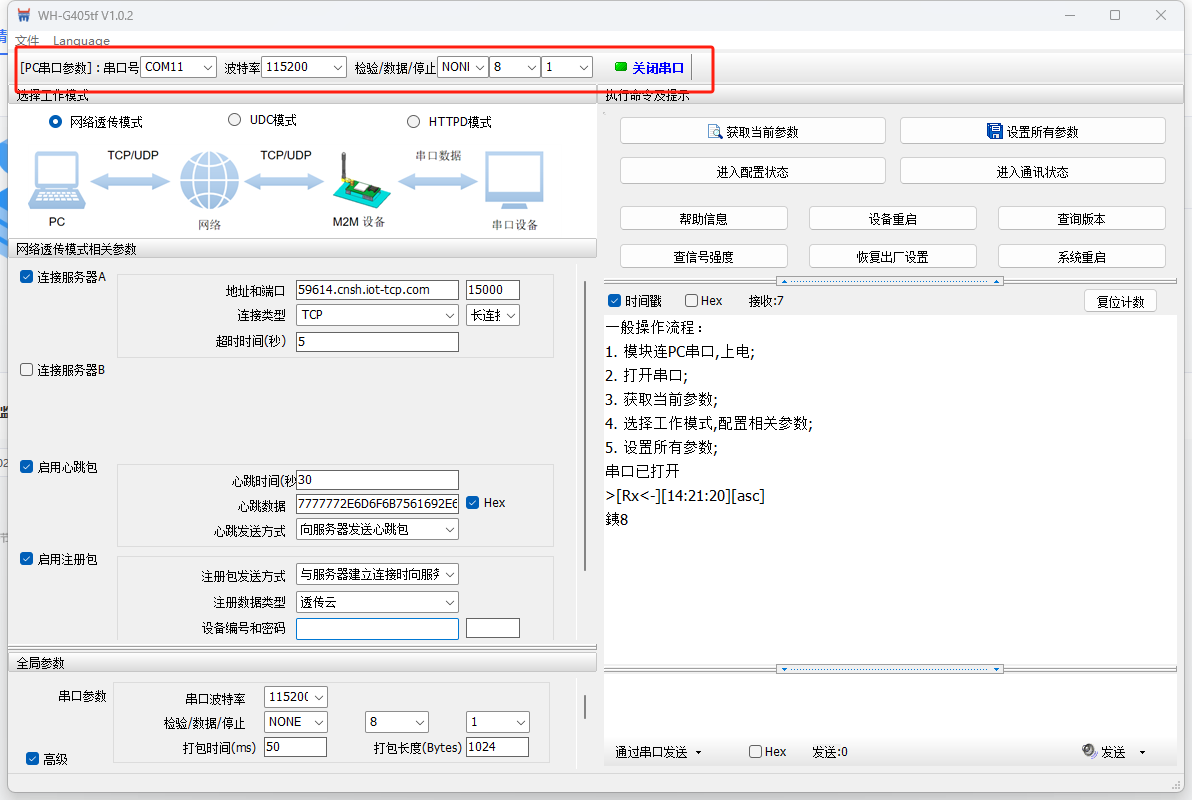

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

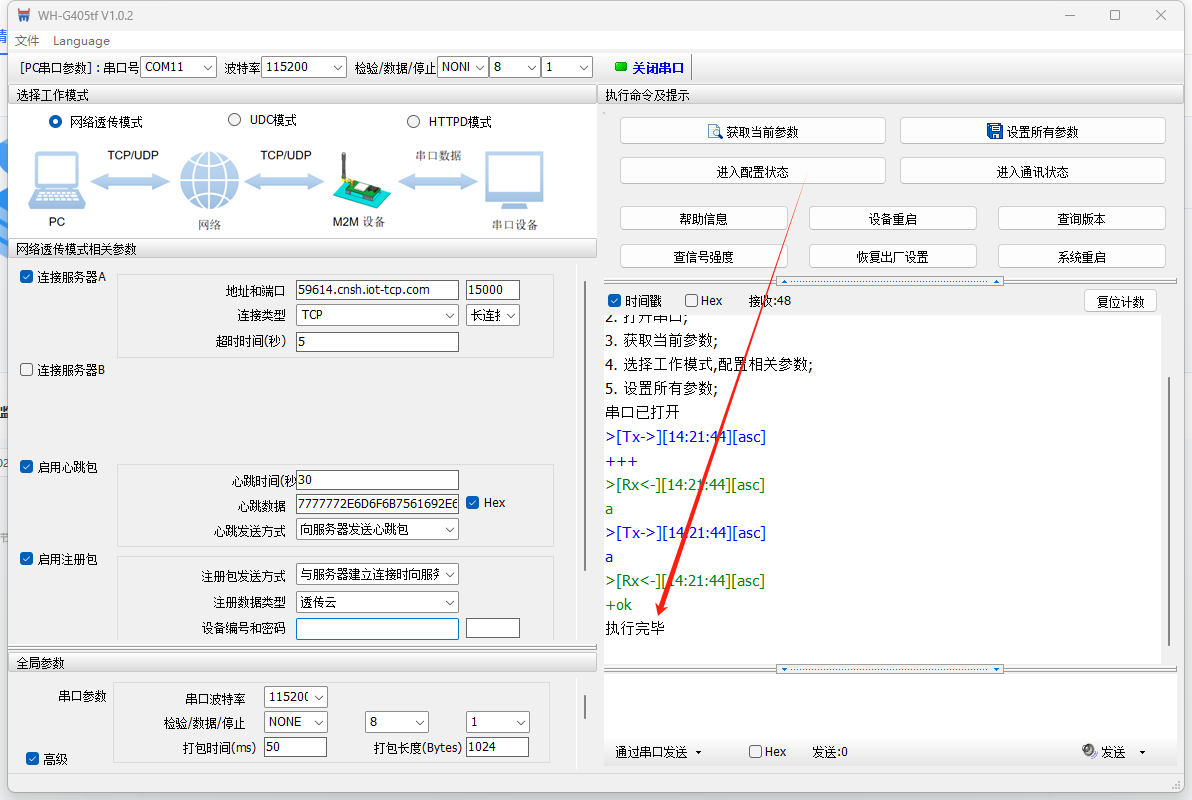

進入配置狀態

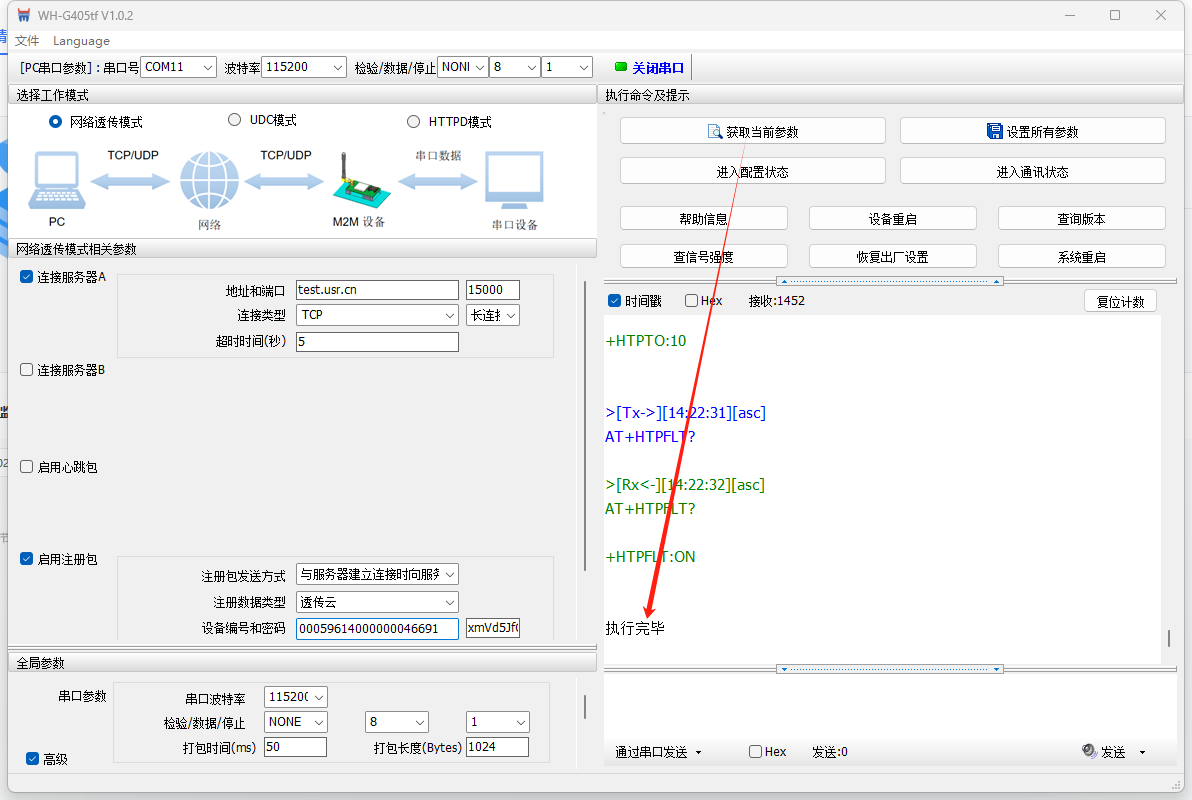

獲取當前參數

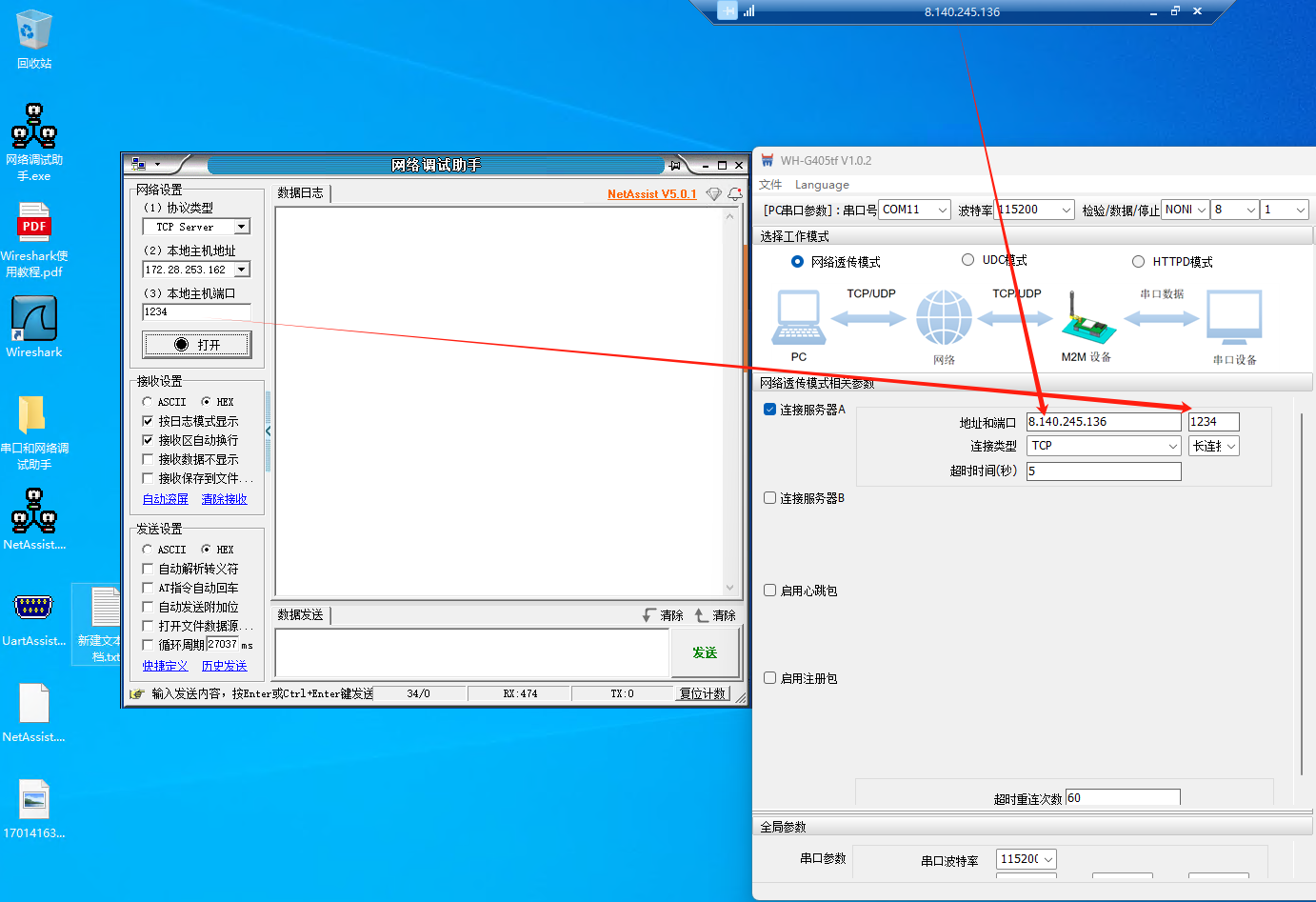

填入服務器參數：
設置所有參數

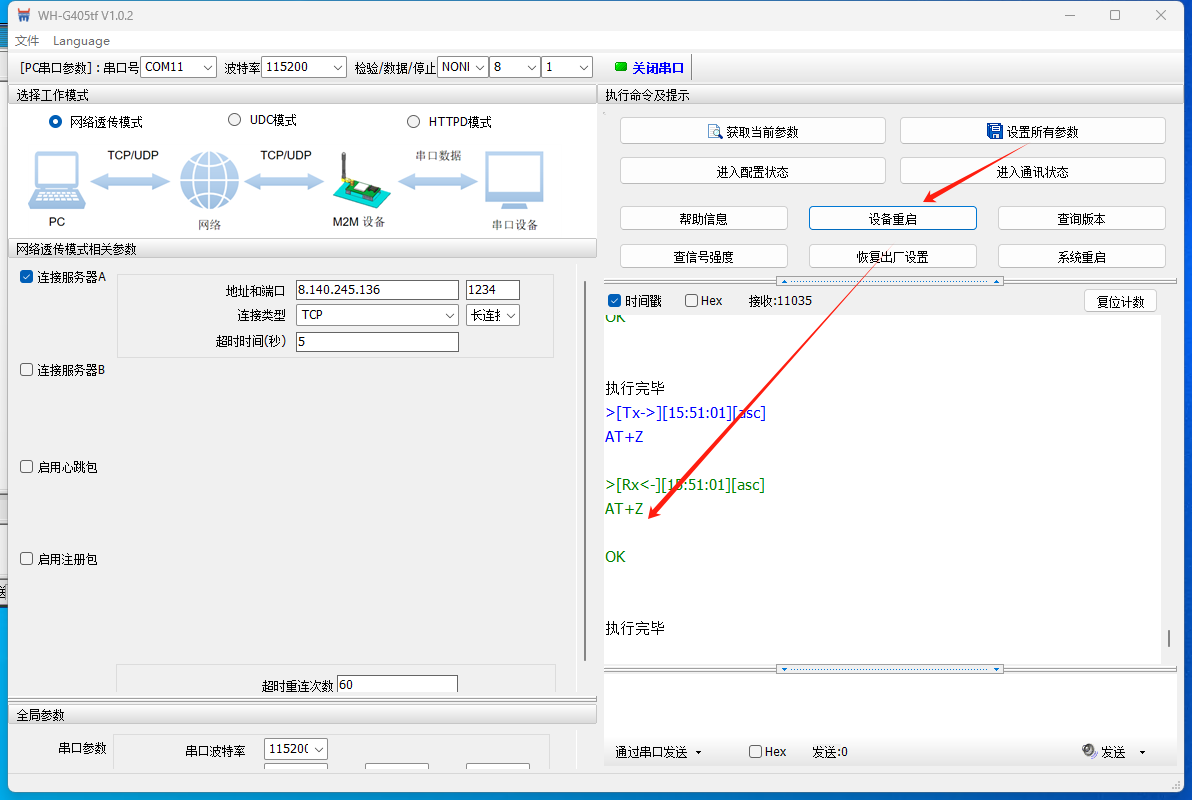

設備重啟
四、功能調試
1、功能調試

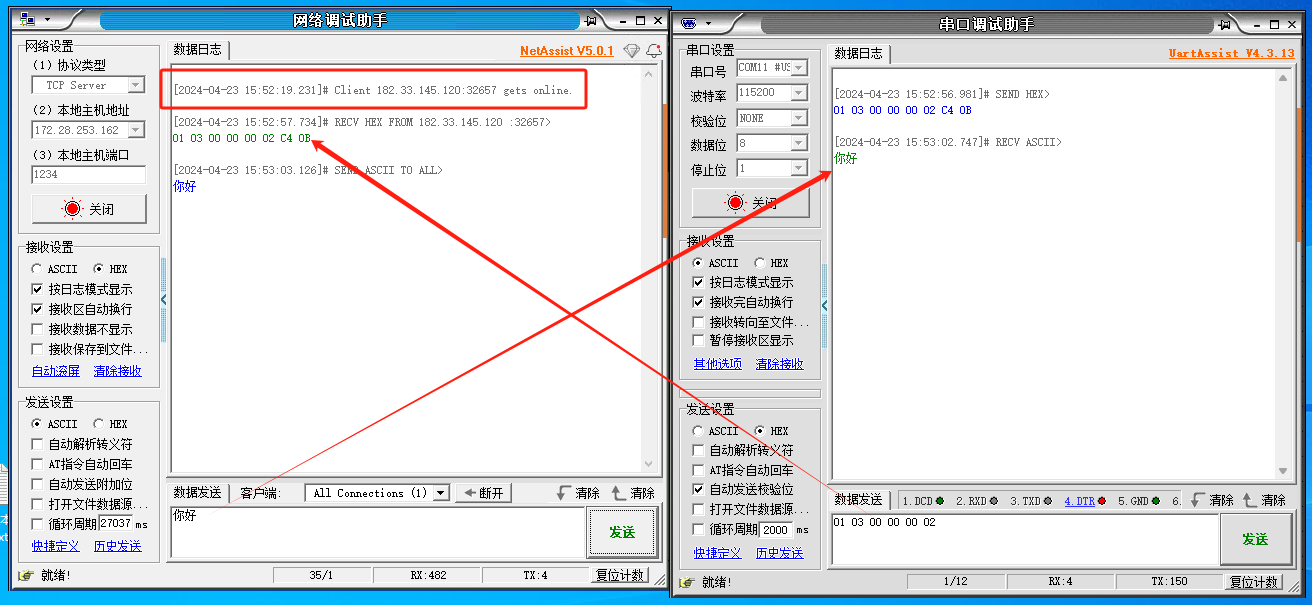

TCP SERVER端看到有設備接入，server端下發數據串口軟件可以收到，串口發送數據，server端也可收到數據。
2、調試截圖
編寫人：尹叢欣 編寫日期：2024-05-6
審核人：尹叢欣 審核日期：2024-05-13
訂正版本：V1.0 訂正內容：初稿
