一、資料下載
WH-G401tf 套接字分發協議說明書官網下載鏈接：http://www.bbxnc.com/Download/697.html
WH-G401tf 說明書官網下載鏈接：http://www.bbxnc.com/Download/992.html
WH-G401tf 硬件設計手冊官網下載連接：http://www.bbxnc.com/Download/994.html
WH-G401tf AT指令集官網下載鏈接：http://www.bbxnc.com/Download/1002.html
WH-G401tf 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/939.html
調試助手軟件官網下載鏈接：http://www.bbxnc.com/Download/27.html
二、硬件連接
1、所需物品
WH-Cat1-OpenEVK-G401TF表貼WH-G401TF-G產品 1臺
12V電源適配器 1個
數據線 1條
筆記本電腦 1臺

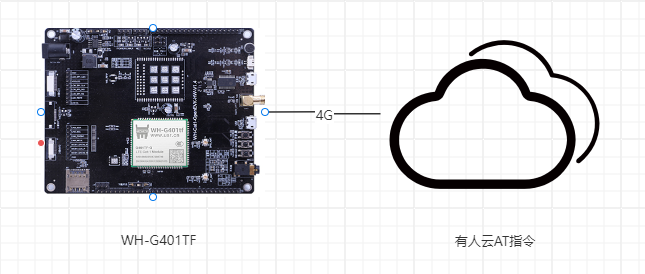

2、硬件連接
WH-Cat1-OpenEVK-G401TF開發板插上4G天線，插上SIM卡，將配件中帶的數據線接入天線旁邊的U口，另一端接到電腦的USB口上，然后產品接12V電源適配器上電。
電腦打開設置軟件。
附圖：
三、產品參數設置
1、有人云參數設置

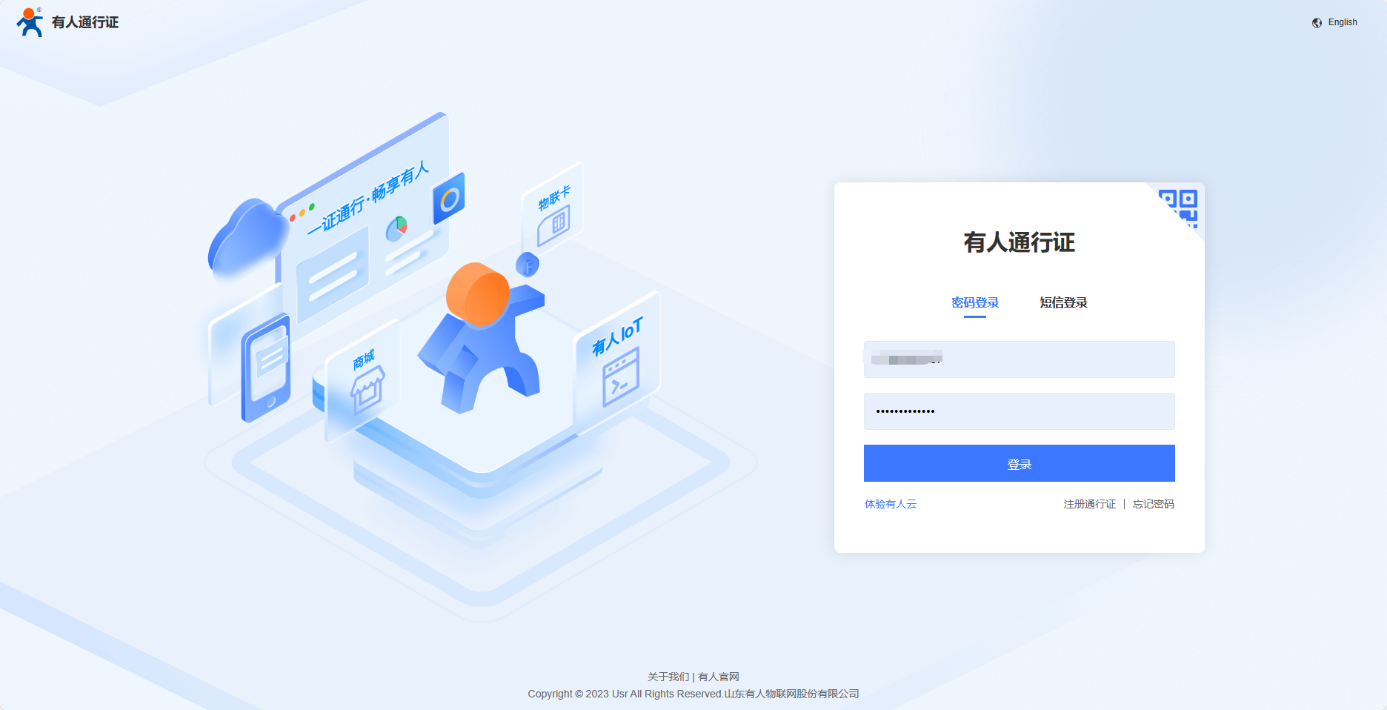

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

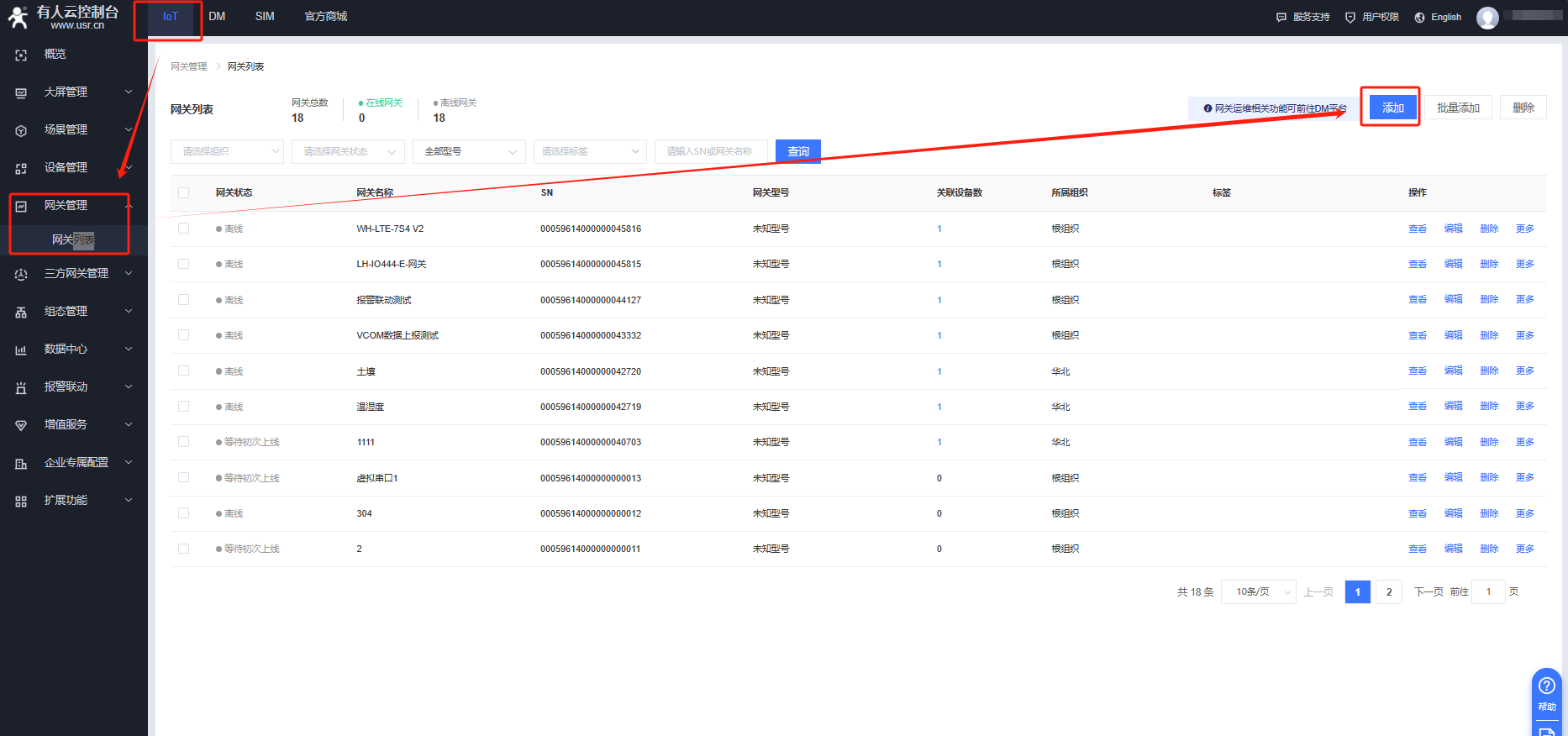

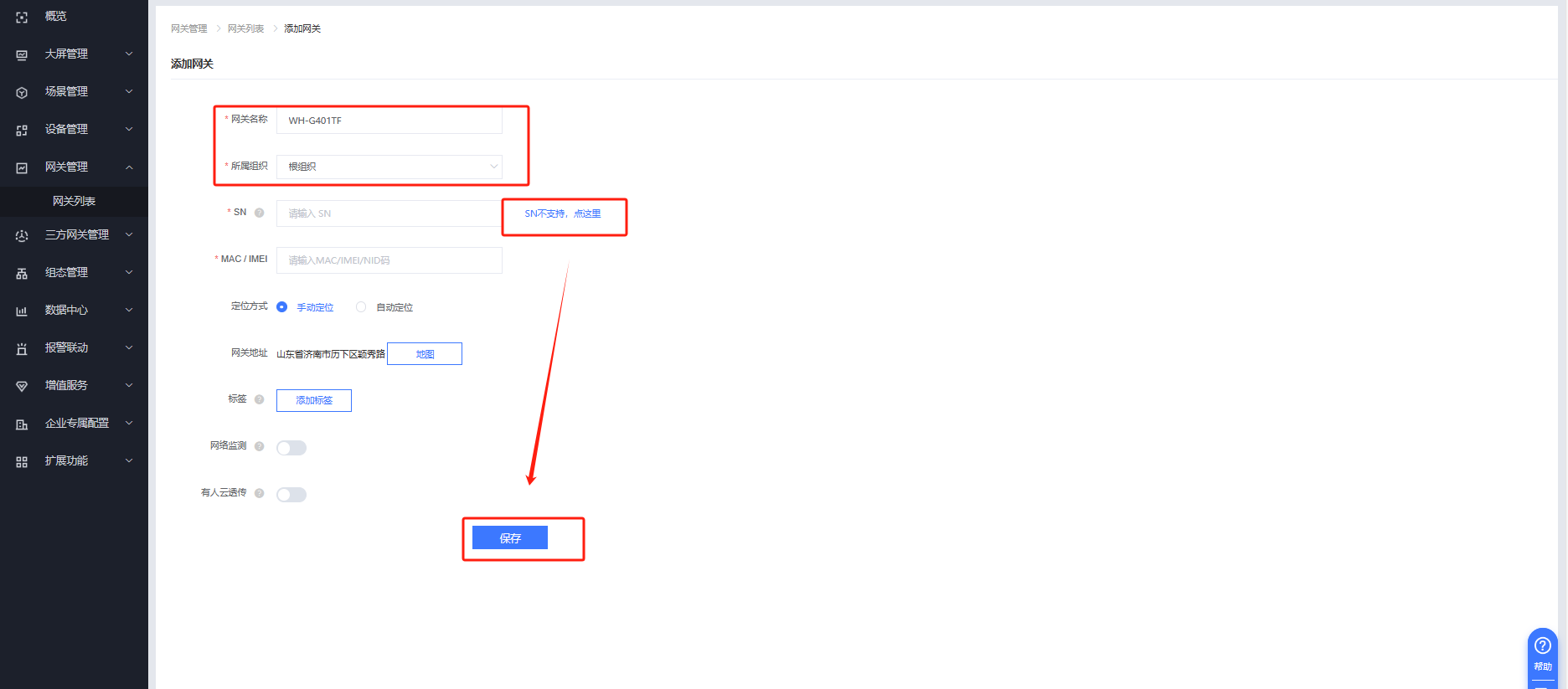

有人云IOT平臺---網關管理---網關列表---添加
網關名稱：WH-G401TF測試
所屬組織“根組織”
“SN不支持，點這里”，保存
2、WH-G401TF參數設置

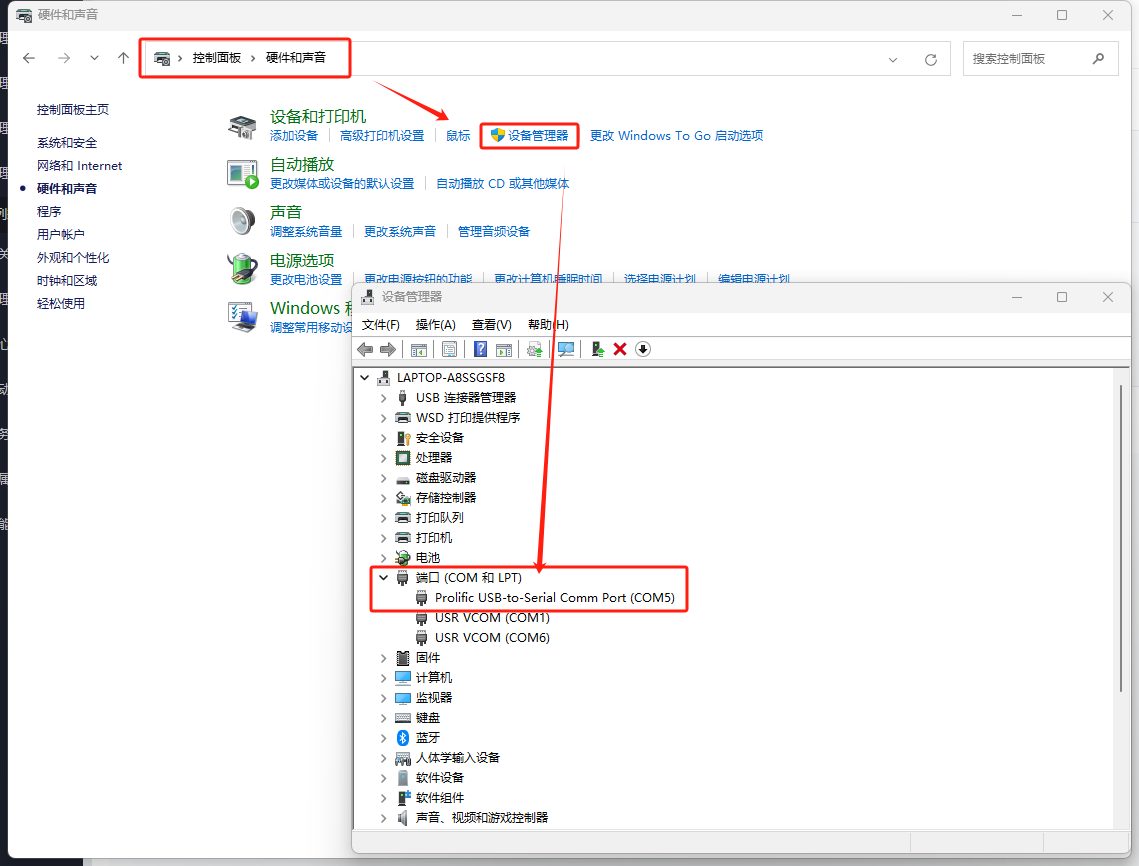

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

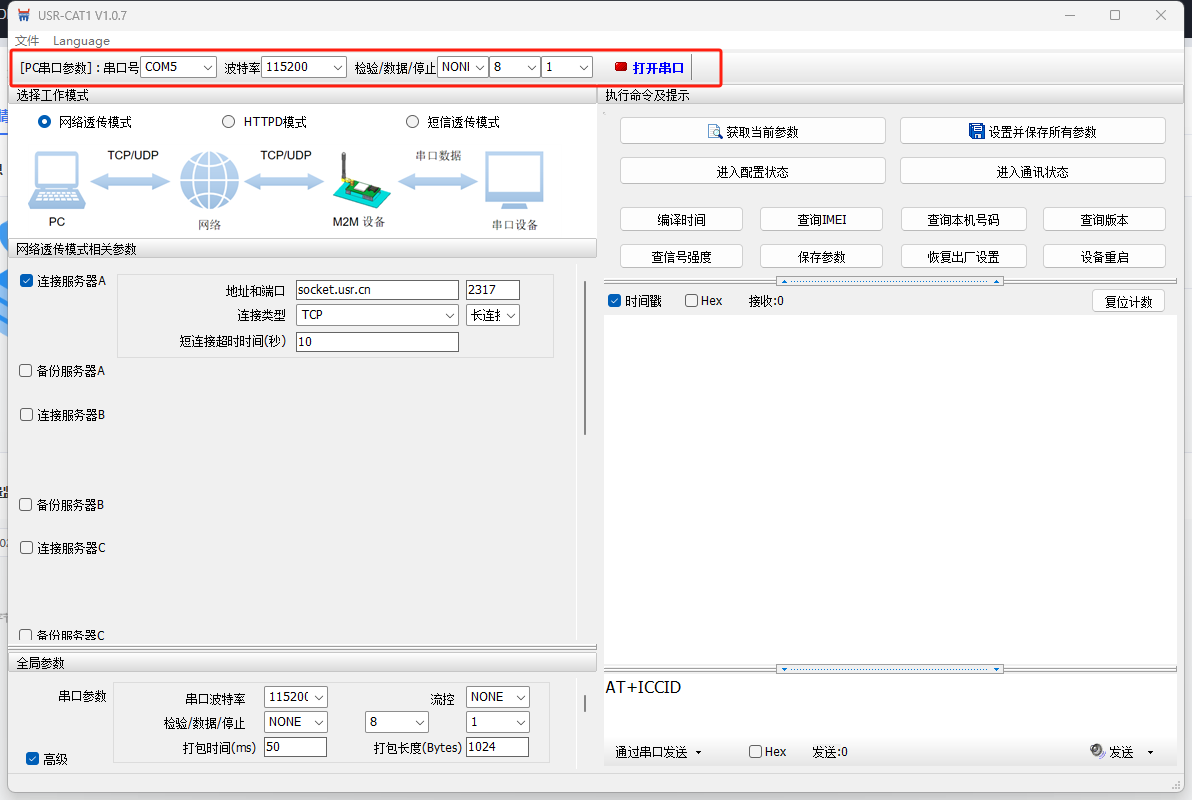

打開WH-G401TF上位機軟件，選擇COM口，串口參數選擇115200 NONE 8 1，打開串口。

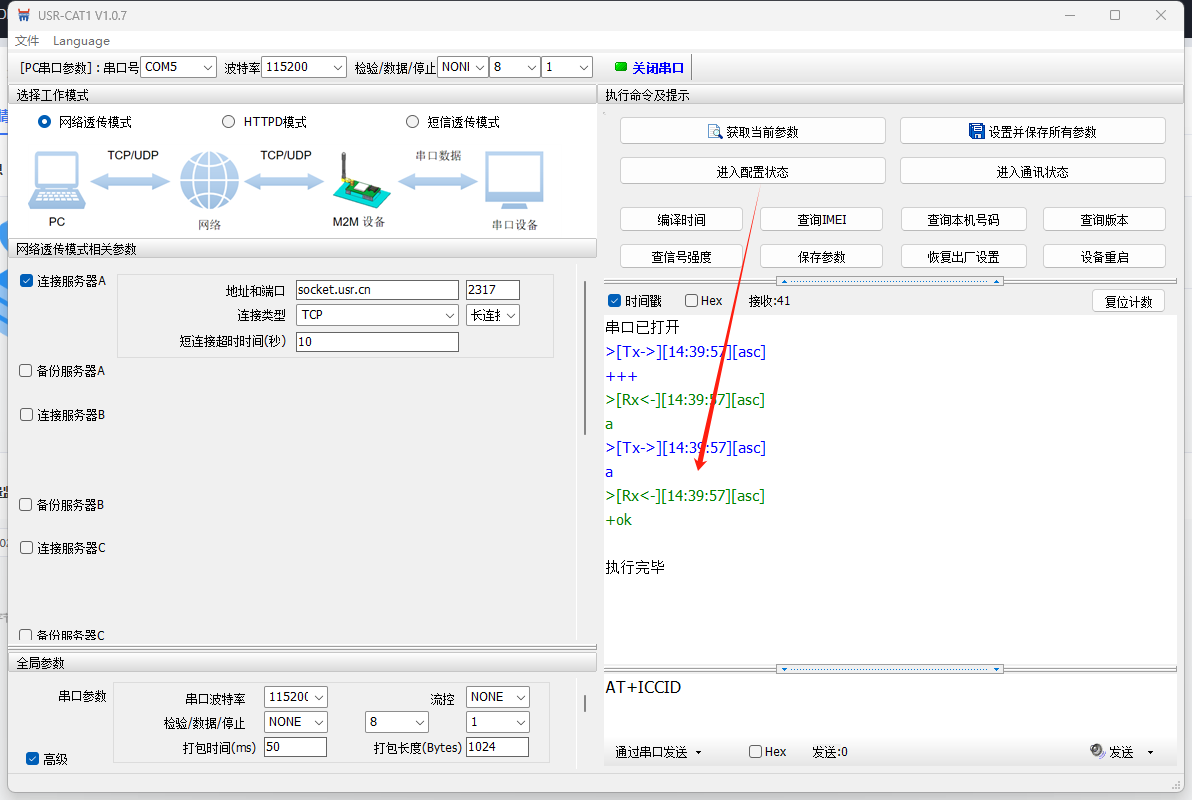

進入配置狀態

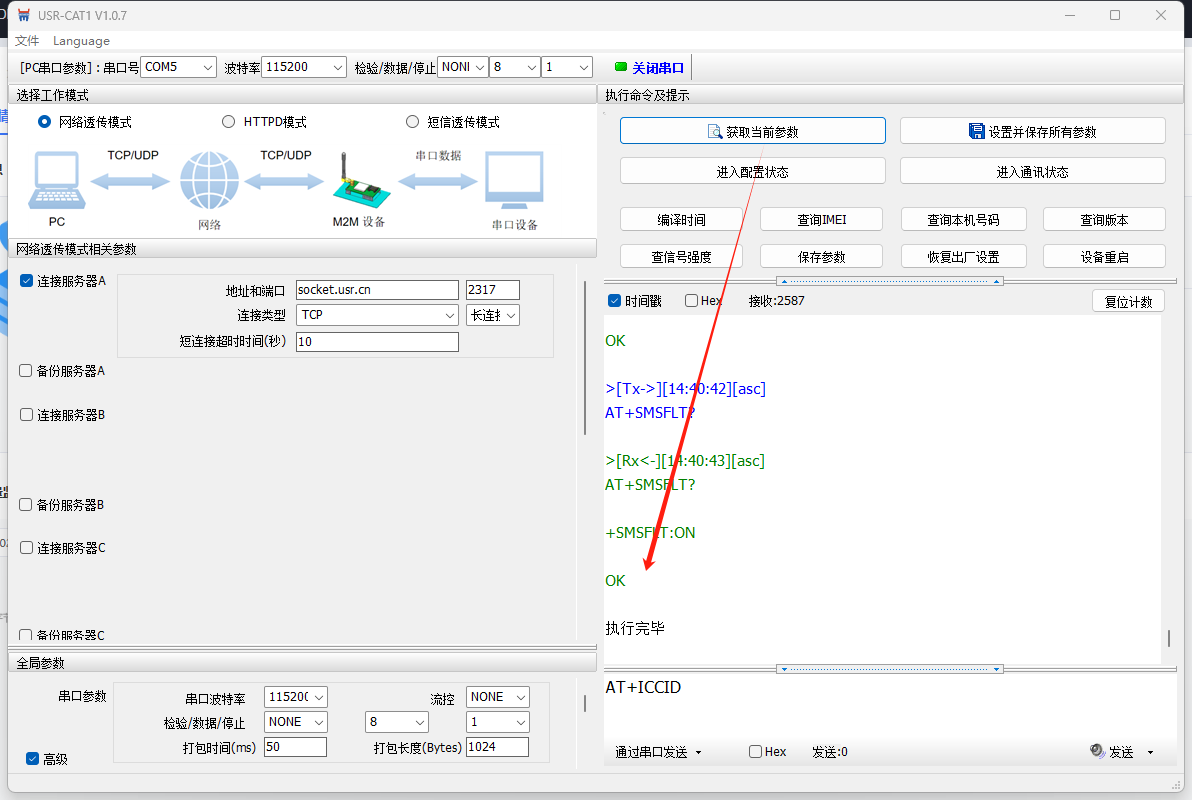

獲取當前參數

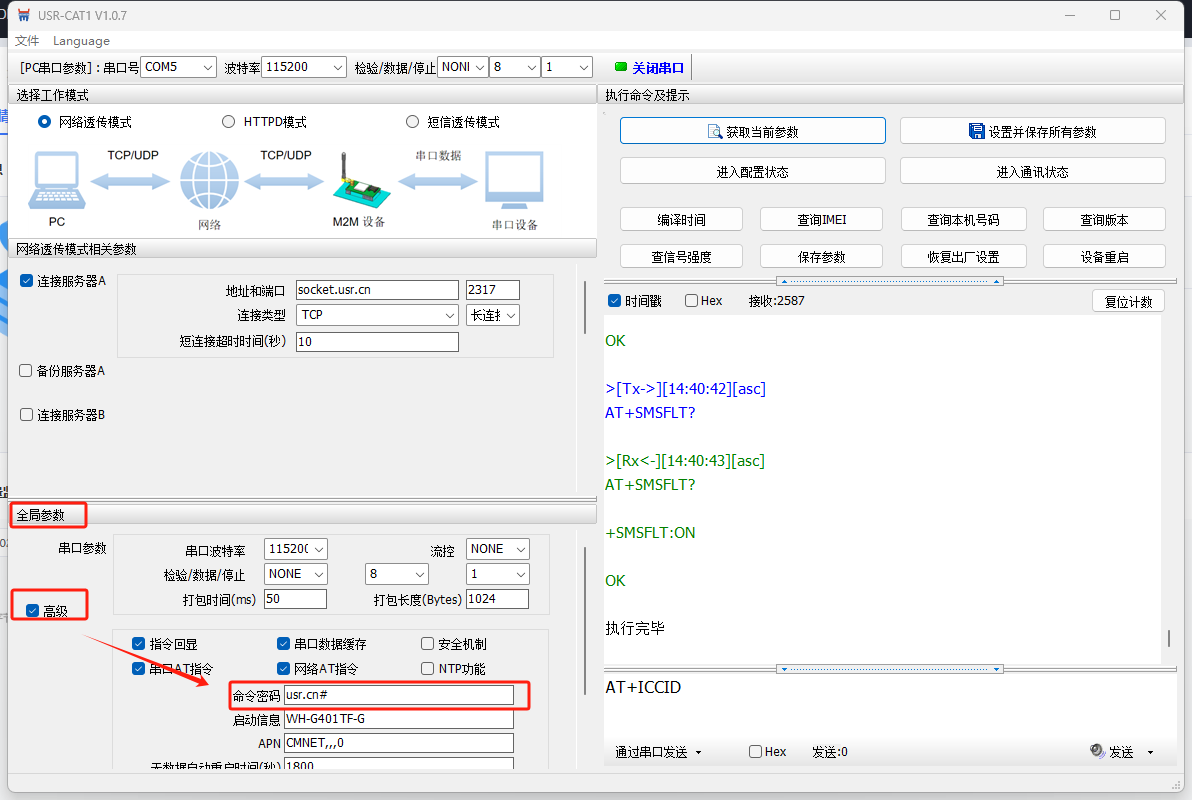

左下角全局參數---高級選項，查看命令密碼usr.cn(默認 usr.cn，兼容 admin,用戶可以修改，修改后需要記住)

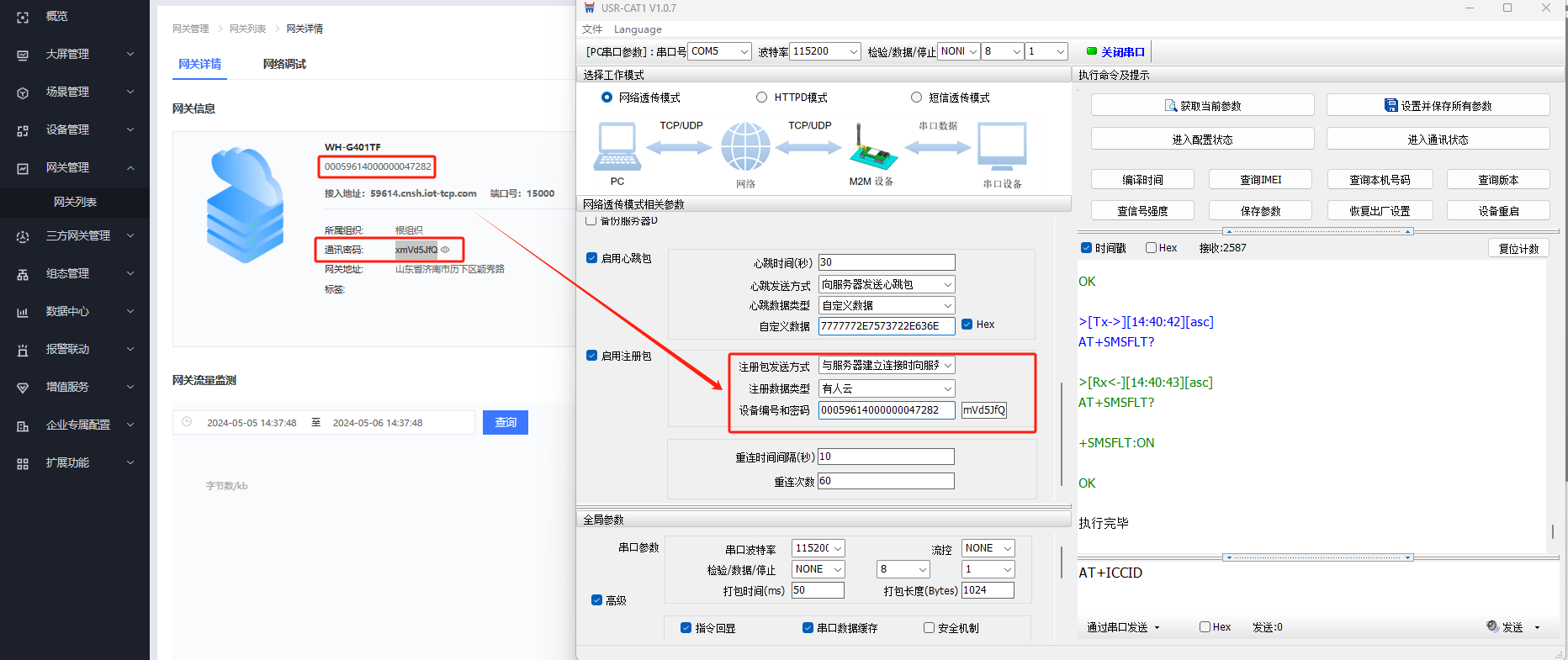

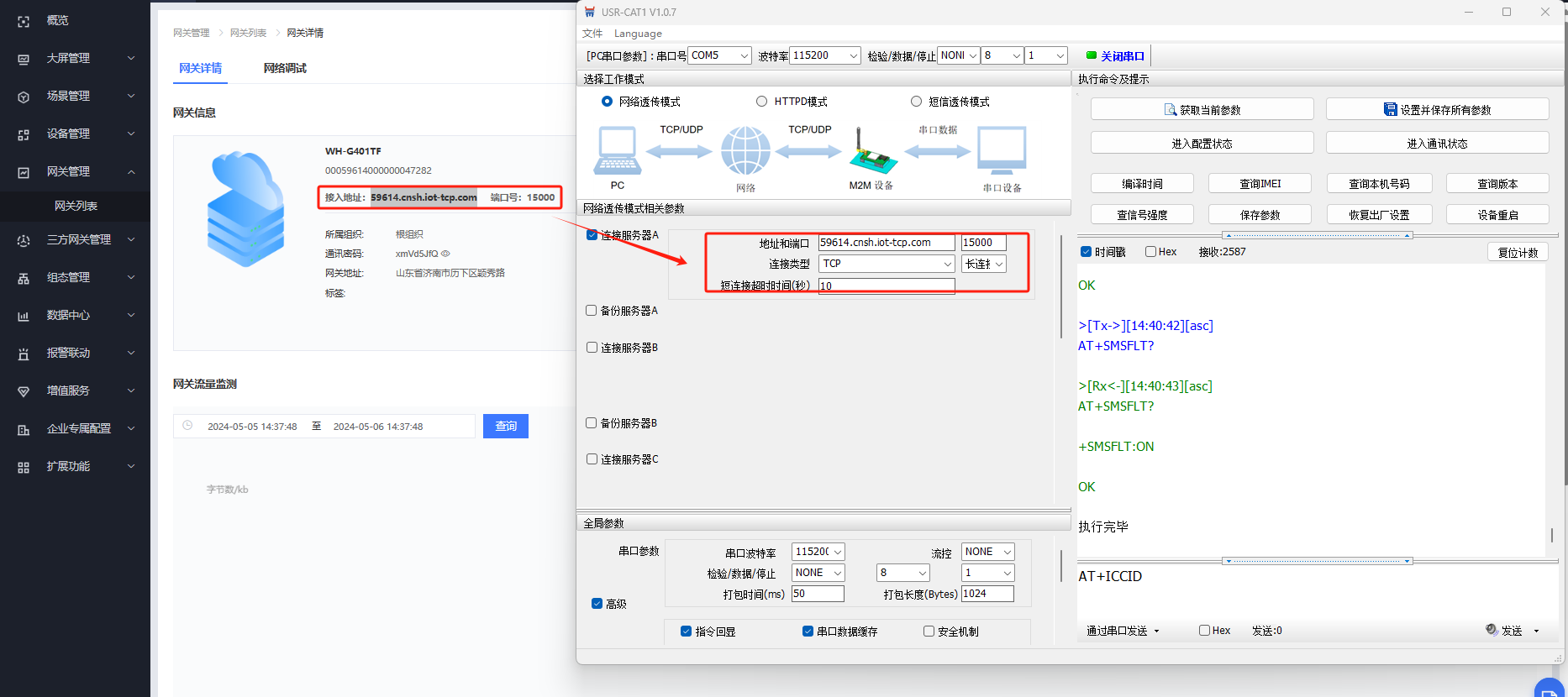

填入有人云分配的接入地址和端口號參數

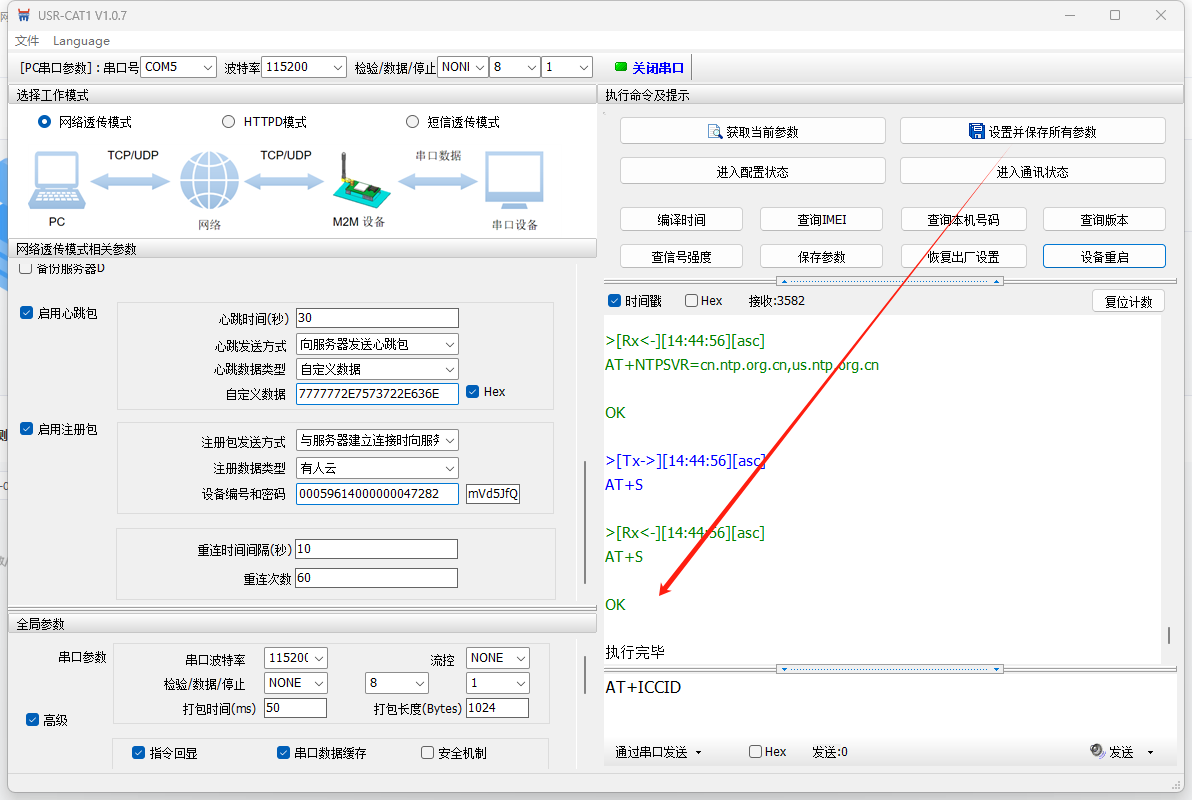

啟用注冊包，與服務器建立連接時向服務器發送一次，選擇透傳云，填入有人云給設備分配的ID和密碼。
設置所有參數
設備重啟

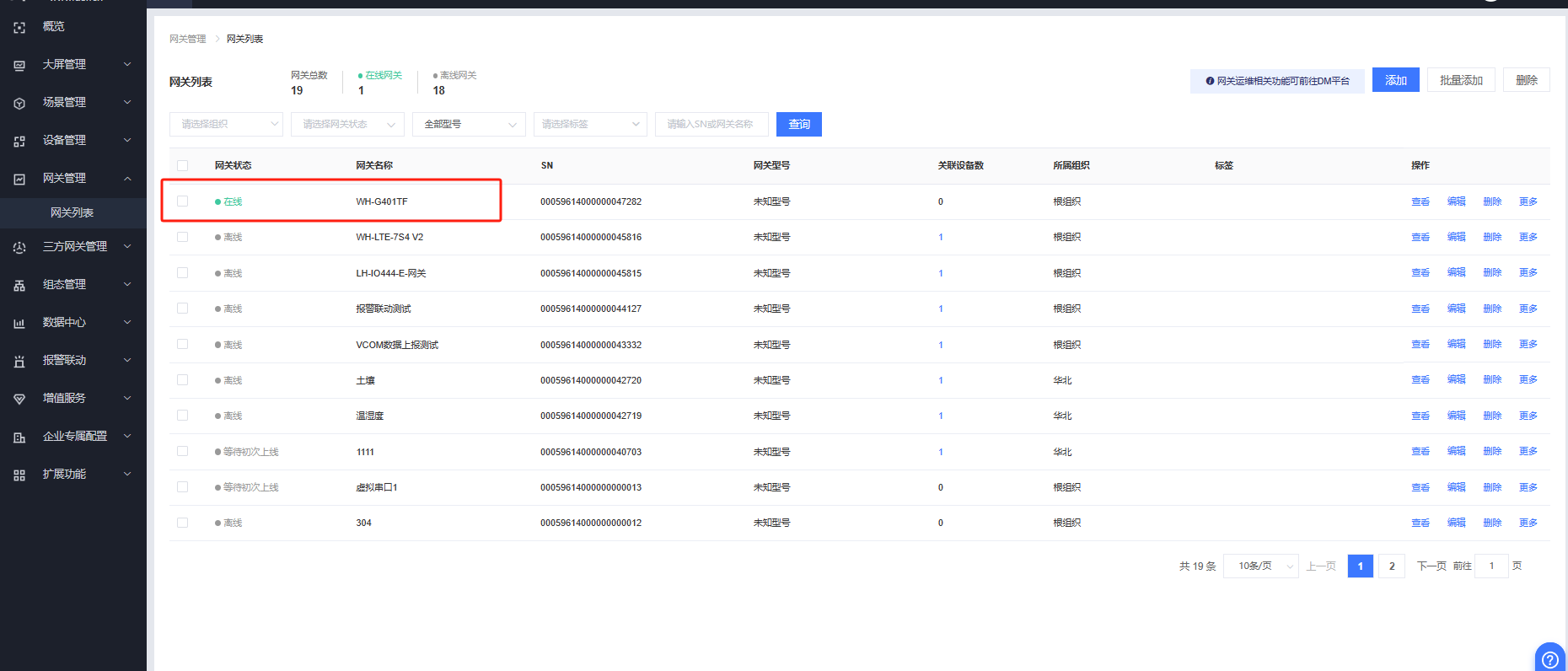

等待一會即可看到設備在有人云上線。
3、有人云下發AT指令測試

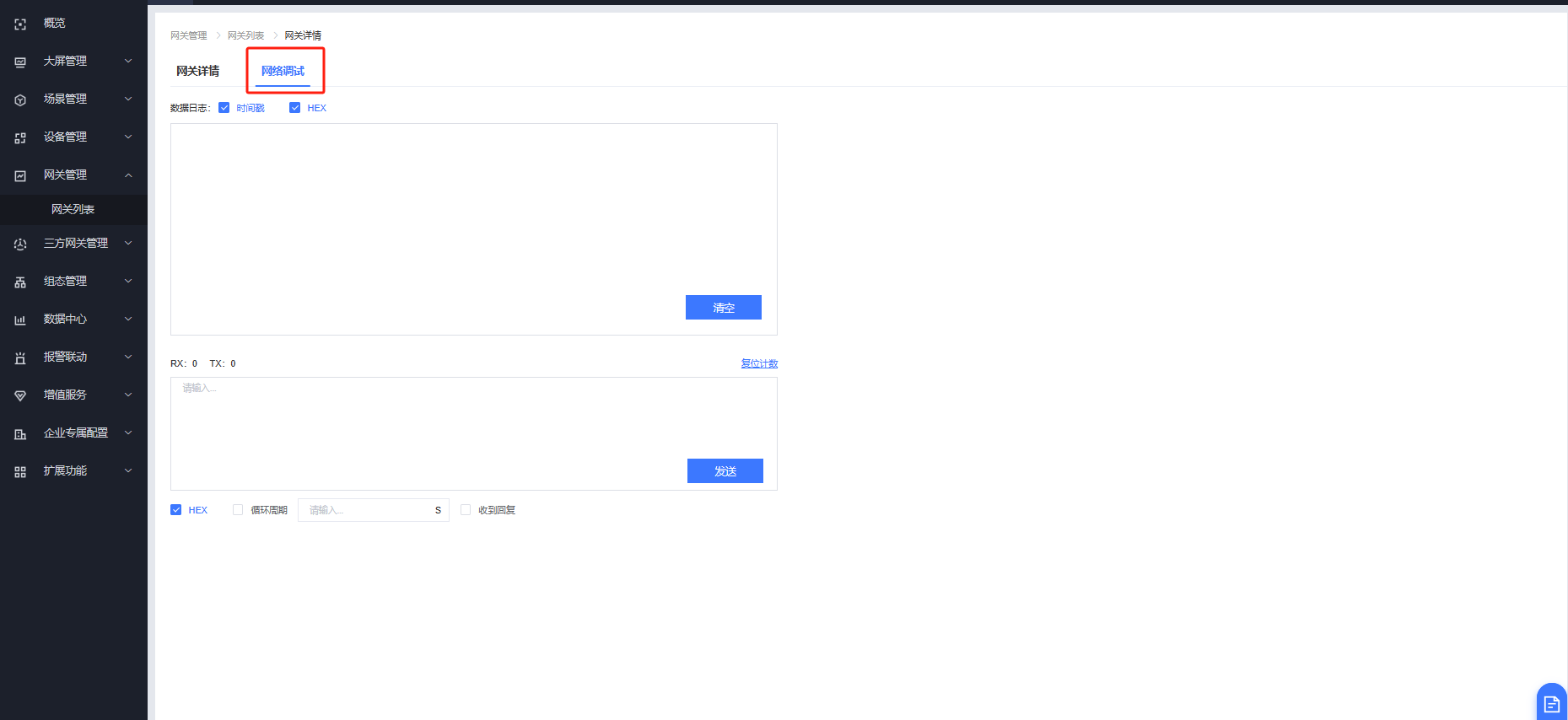

網關管理---網關列表，點擊WH-G401tf的名字，選擇網絡調試

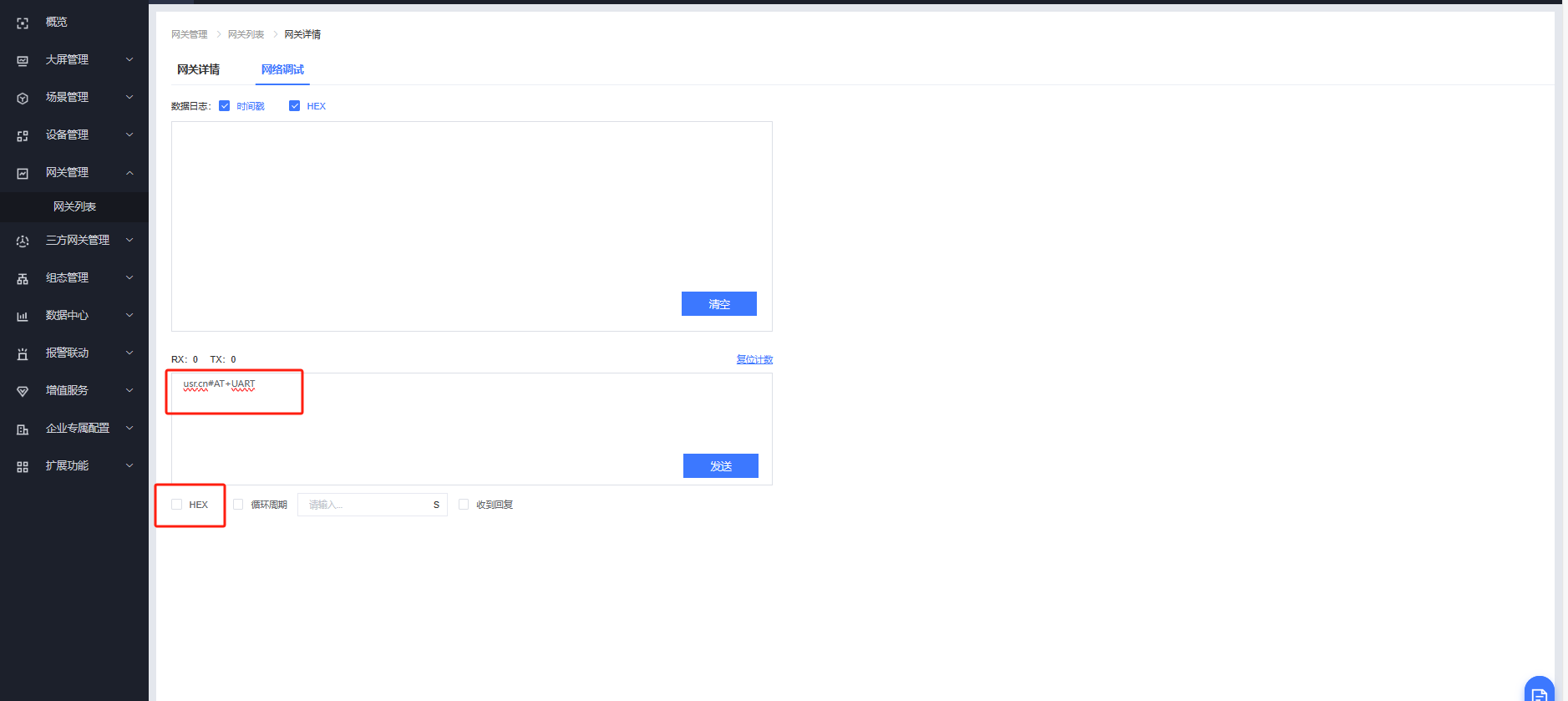

首先不勾選HEX，手動輸入usr.cn#AT+UART

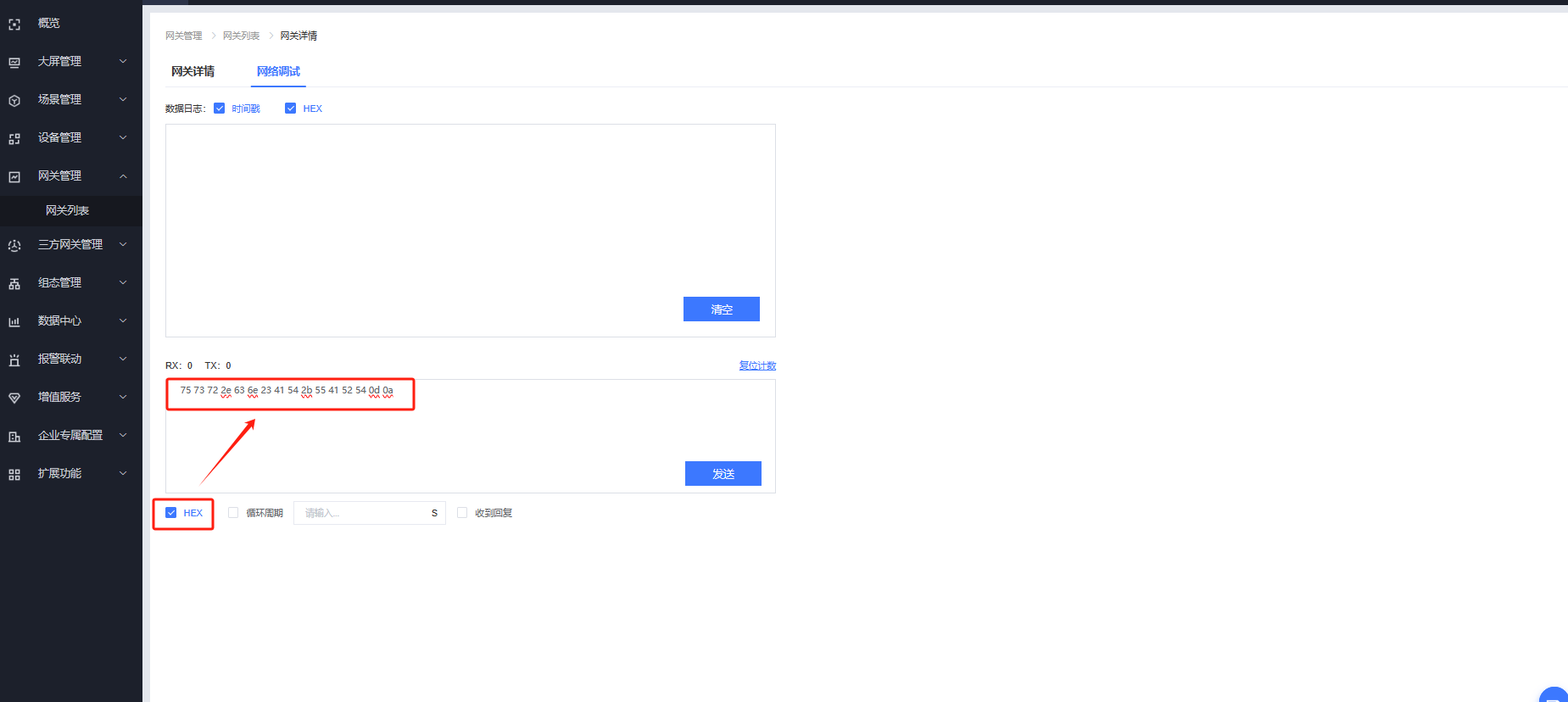

然后勾選HEX，在16進制報文后加上0D 0A（0D 0A是回車換行的16進制字節）

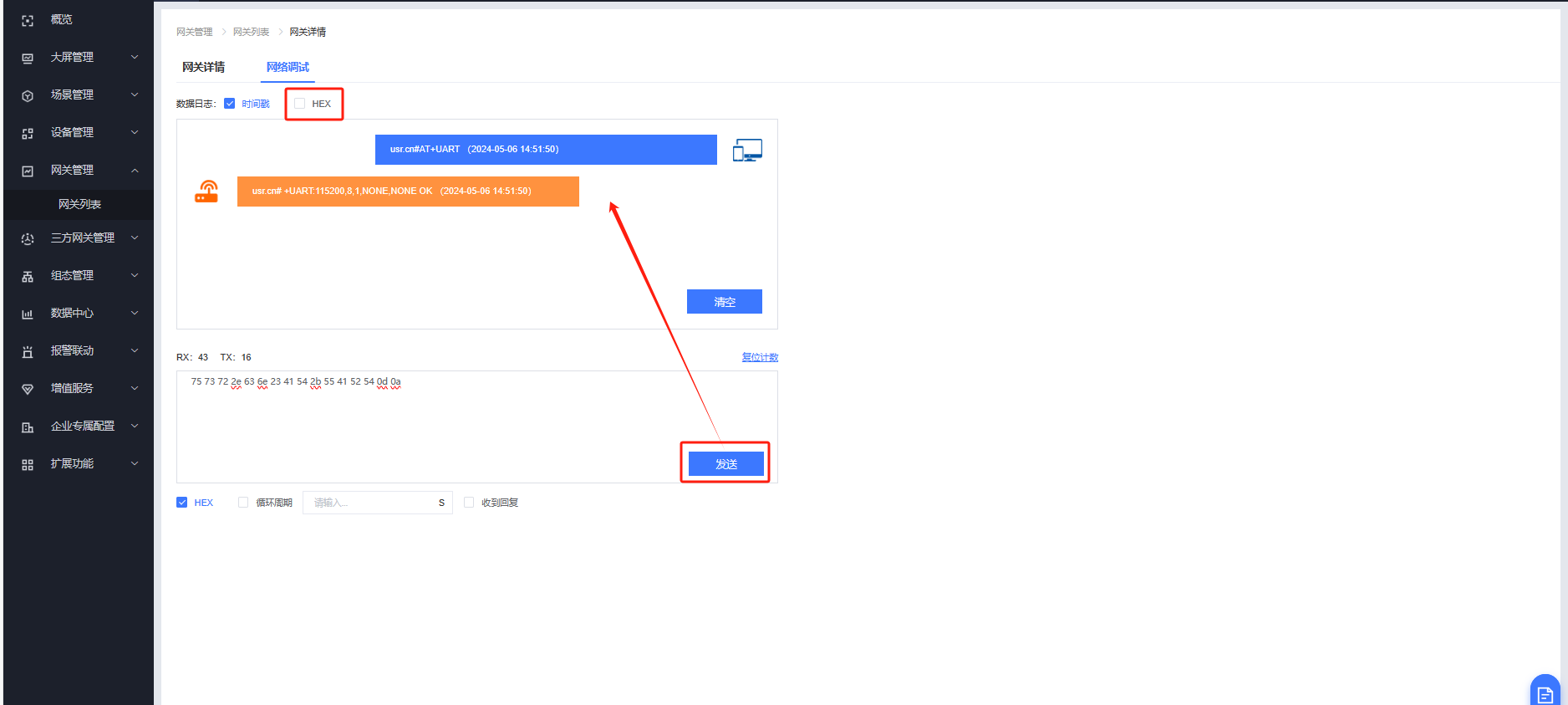

接收區不勾選HEX，發送區發送數據
四、功能調試
1、功能調試
有人云使用網絡AT指令讀到當前WH-401TF的串口數據，并修改串口參數.

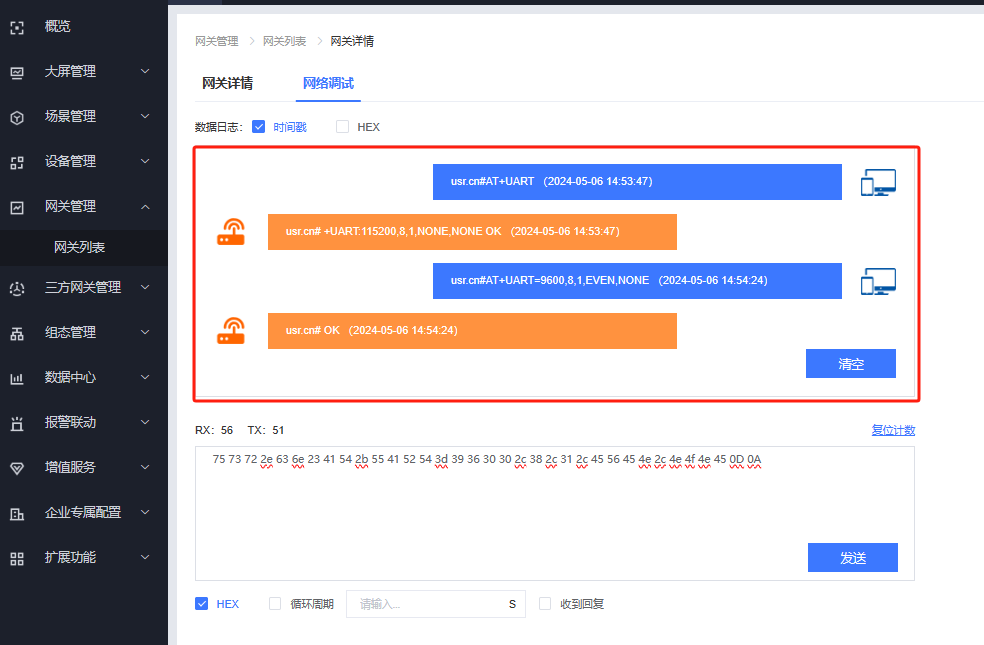

2、調試截圖
編寫人：尹叢欣 編寫日期：2024-05-9
審核人：尹叢欣 審核日期：2024-05-13
訂正版本：V1.0 訂正內容：初稿
