一、資料下載
WH-G401tf 套接字分發協議說明書官網下載鏈接：http://www.bbxnc.com/Download/697.html
WH-G401tf 說明書官網下載鏈接：http://www.bbxnc.com/Download/992.html
WH-G401tf 硬件設計手冊官網下載連接：http://www.bbxnc.com/Download/994.html
WH-G401tf AT指令集官網下載鏈接：http://www.bbxnc.com/Download/1002.html
WH-G401tf 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/939.html
調試助手軟件官網下載鏈接：http://www.bbxnc.com/Download/27.html
FTP他升級說明書官網下載鏈接http://www.bbxnc.com/Download/696.html
二、硬件連接
1、所需物品
WH-Cat1-OpenEVK-G401TF表貼WH-G401TF-G產品 1臺
12V電源適配器 1個
數據線 1條
筆記本電腦 1臺

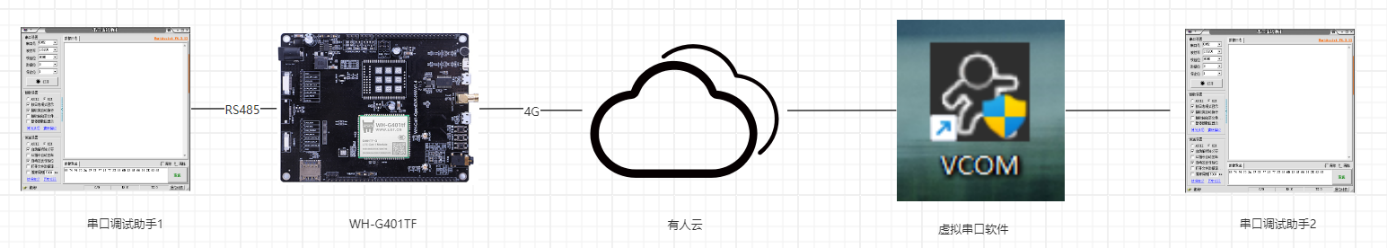

2、硬件連接
WH-Cat1-OpenEVK-G401TF開發板插上4G天線，插上SIM卡，將配件中帶的數據線接入天線旁邊的U口，另一端接到電腦的USB口上，然后產品接12V電源適配器上電。
電腦打開設置軟件。
附圖：
二、產品參數設置
1、有人云參數設置

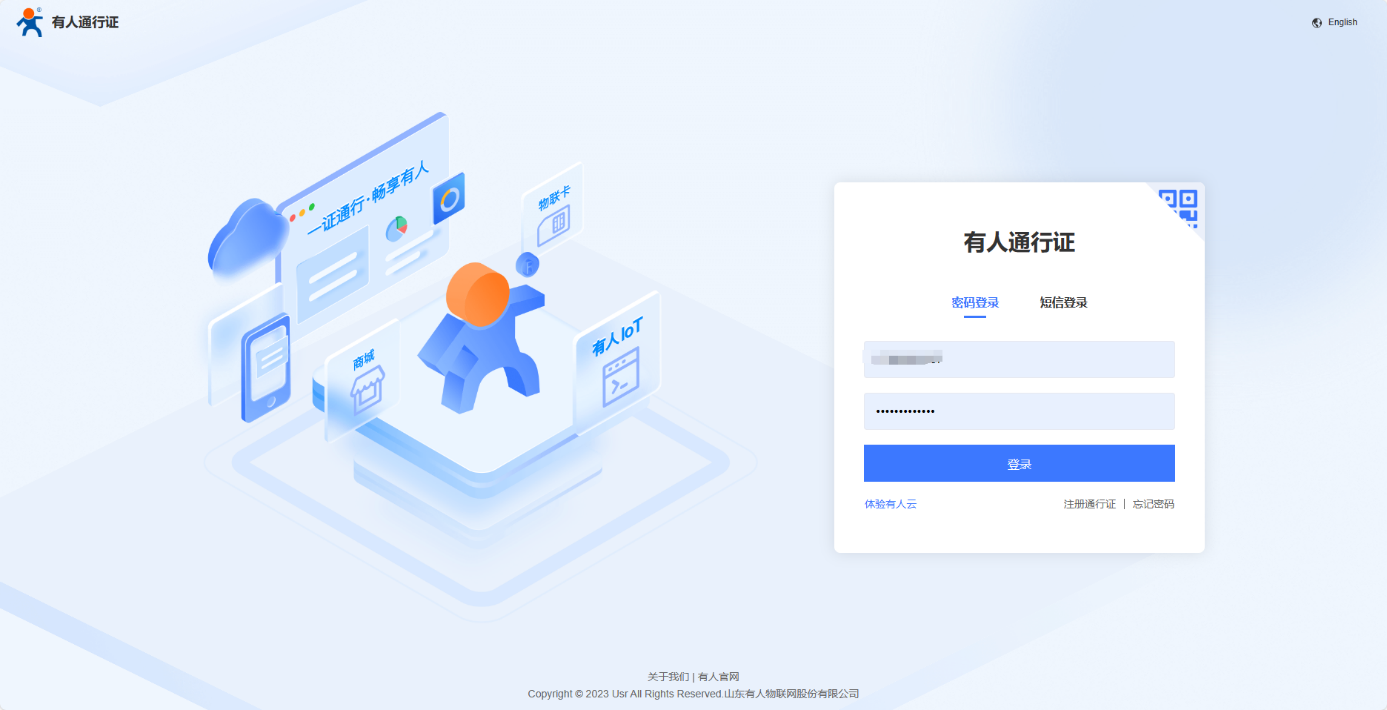

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

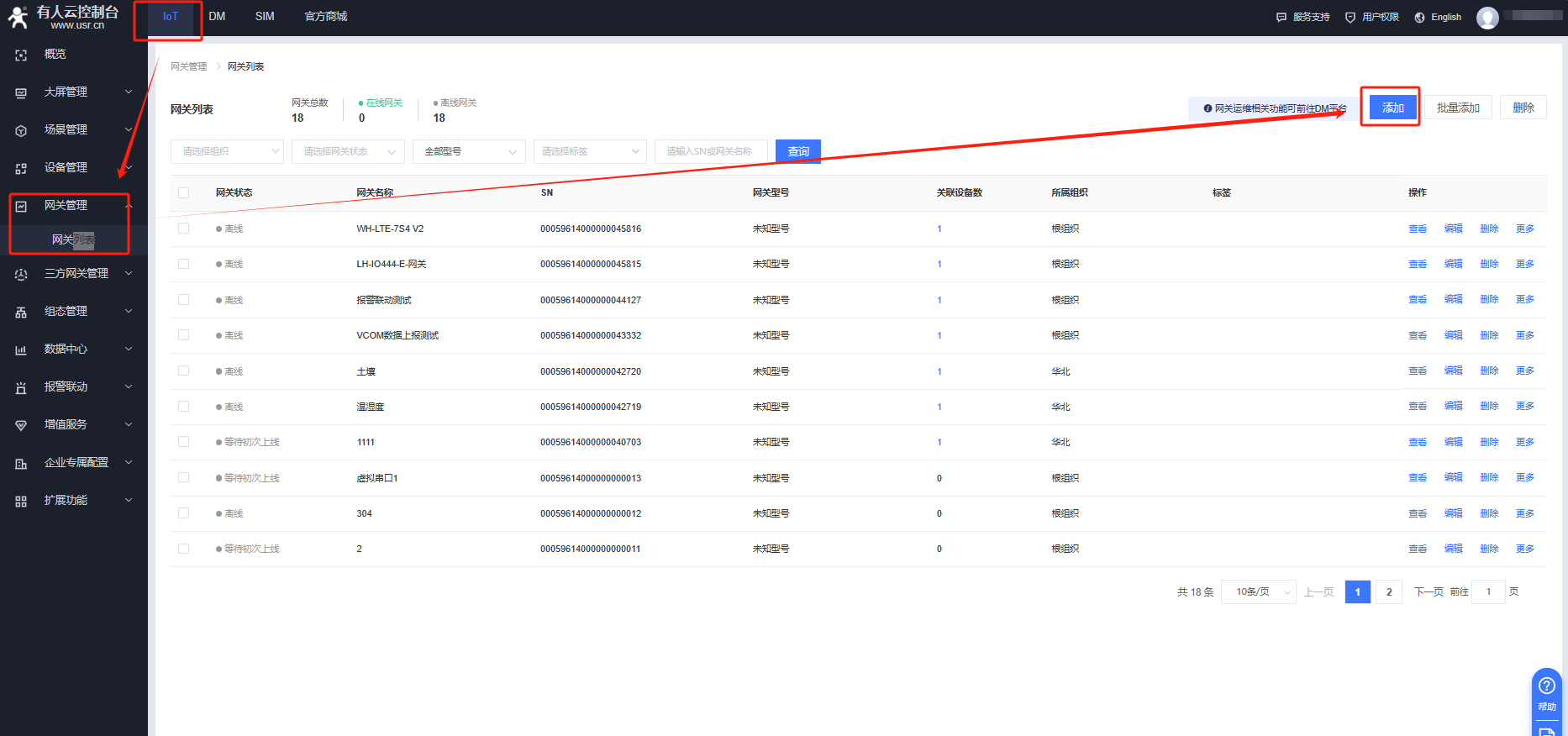

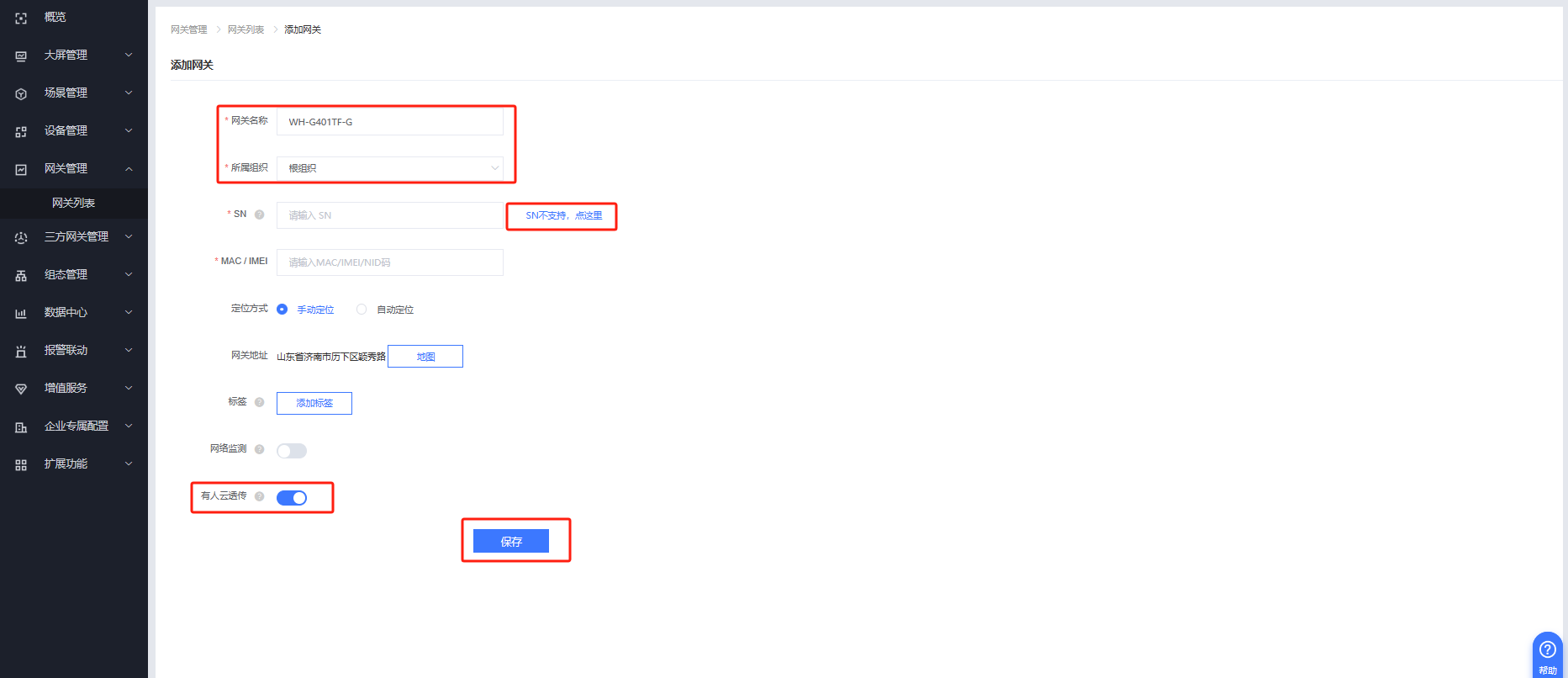

有人云IOT平臺---網關管理---網關列表---添加
網關名稱：WH-G401TF-G
所屬組織;根組織
選擇“SN不支持，點這里”
開啟有人與透傳，保存。
2、WH-G401TF參數設置

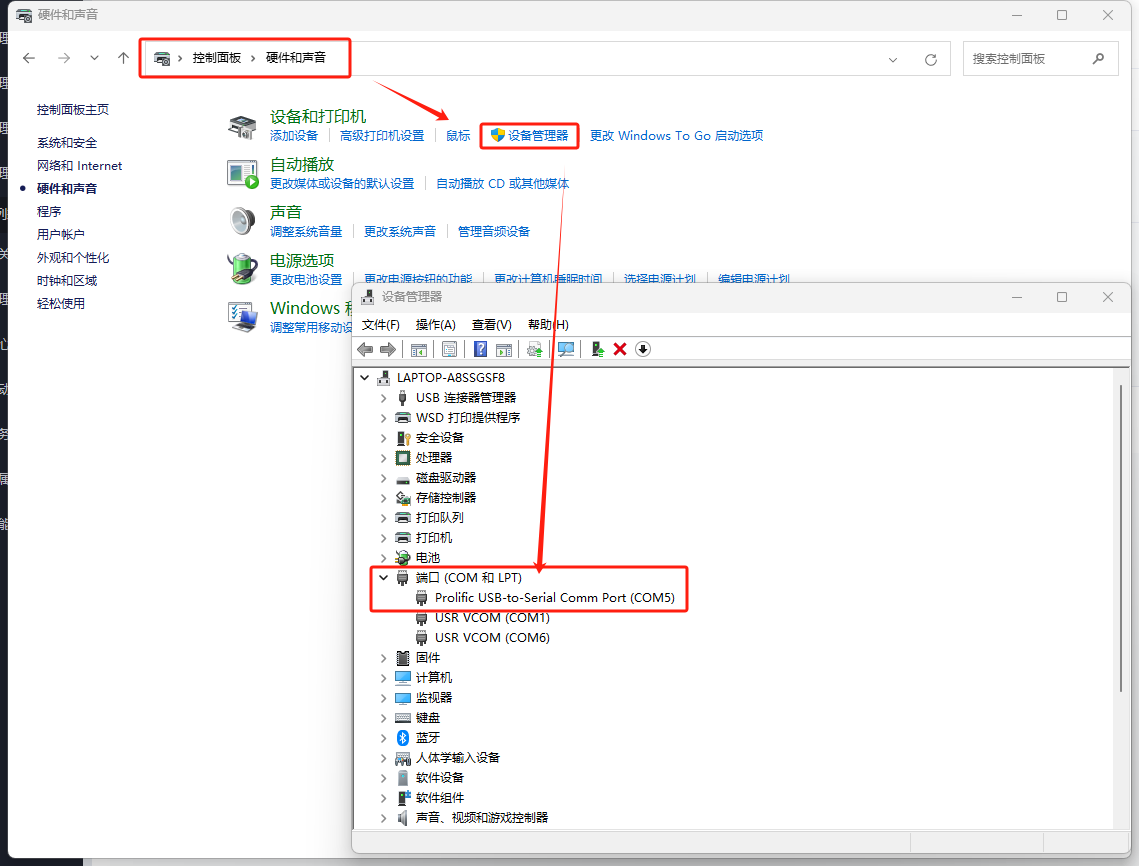

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

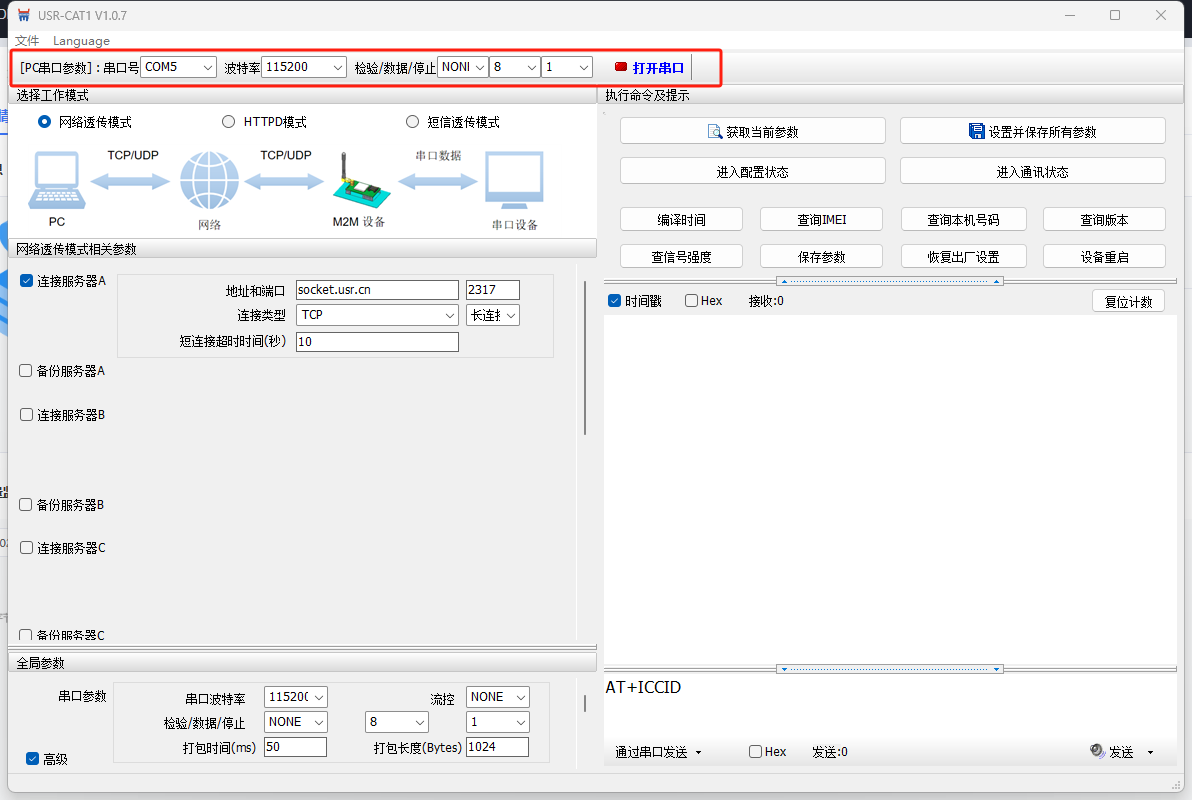

打開WH-G401TF上位機軟件，選擇COM口，串口參數選擇115200 NONE 8 1，打開串口。

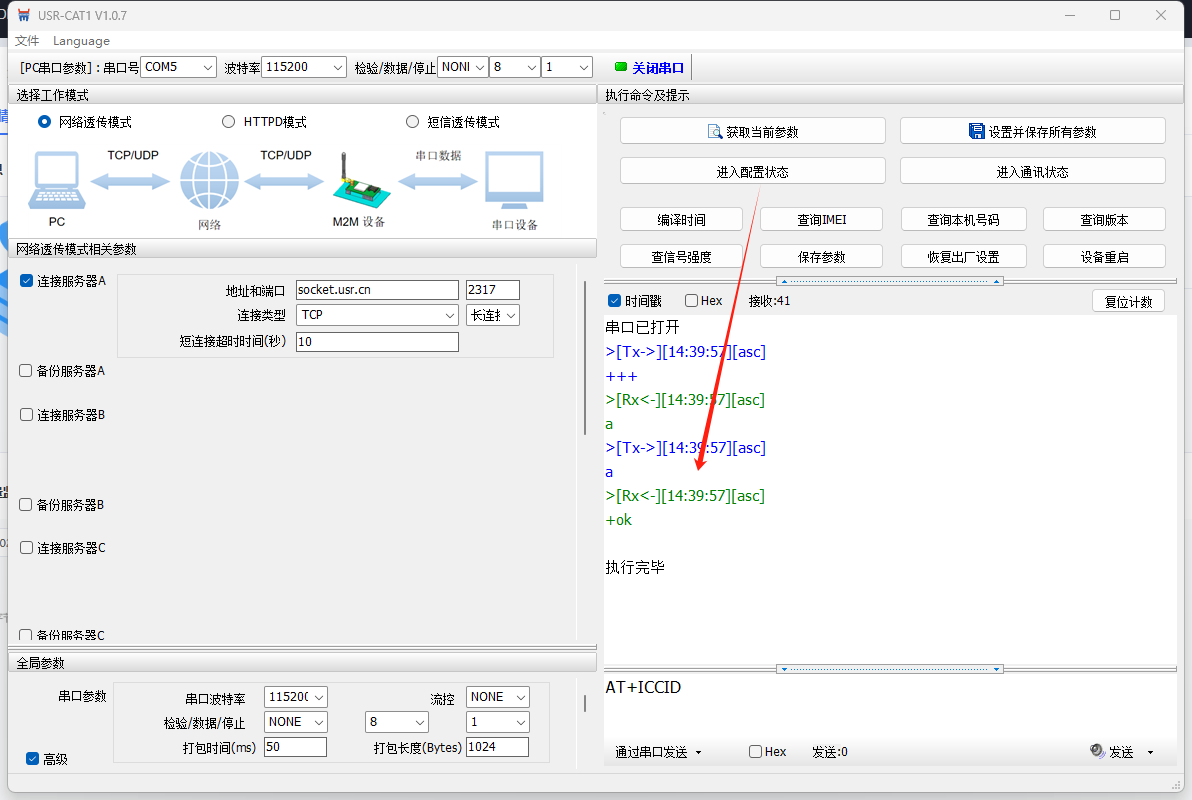

進入配置狀態。

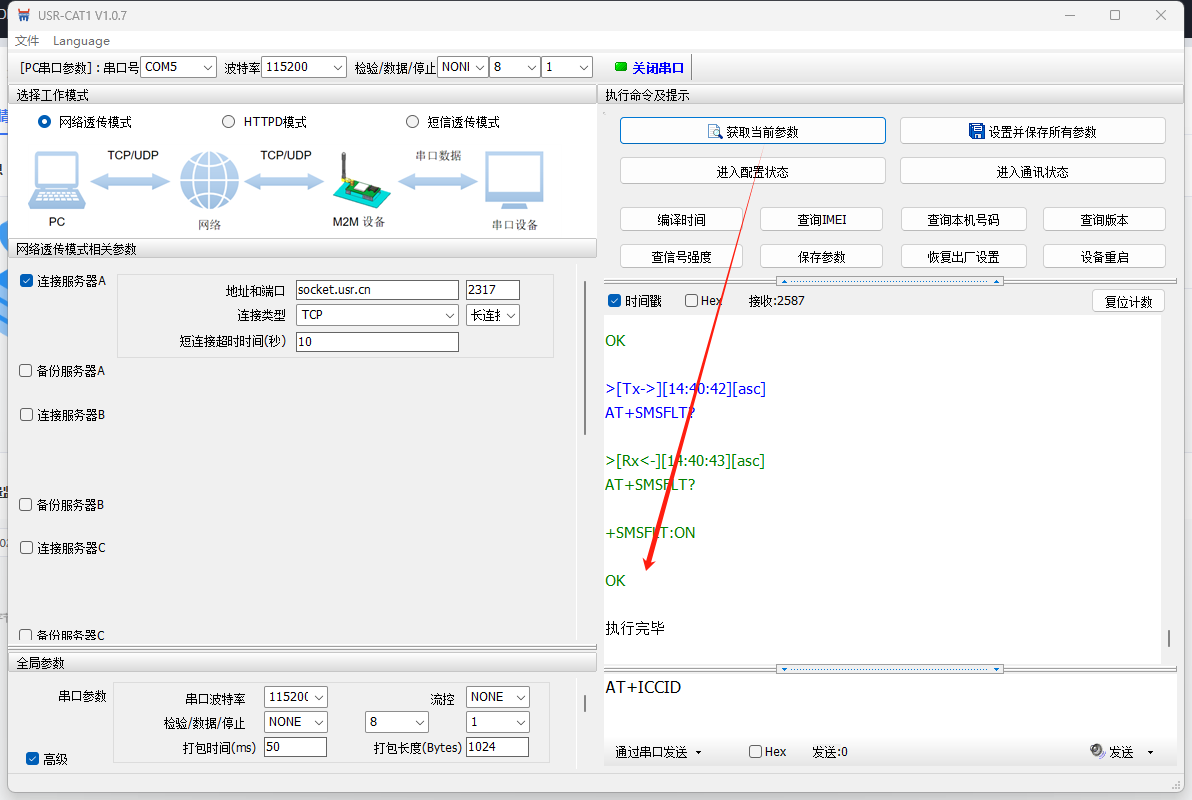

獲取當前參數

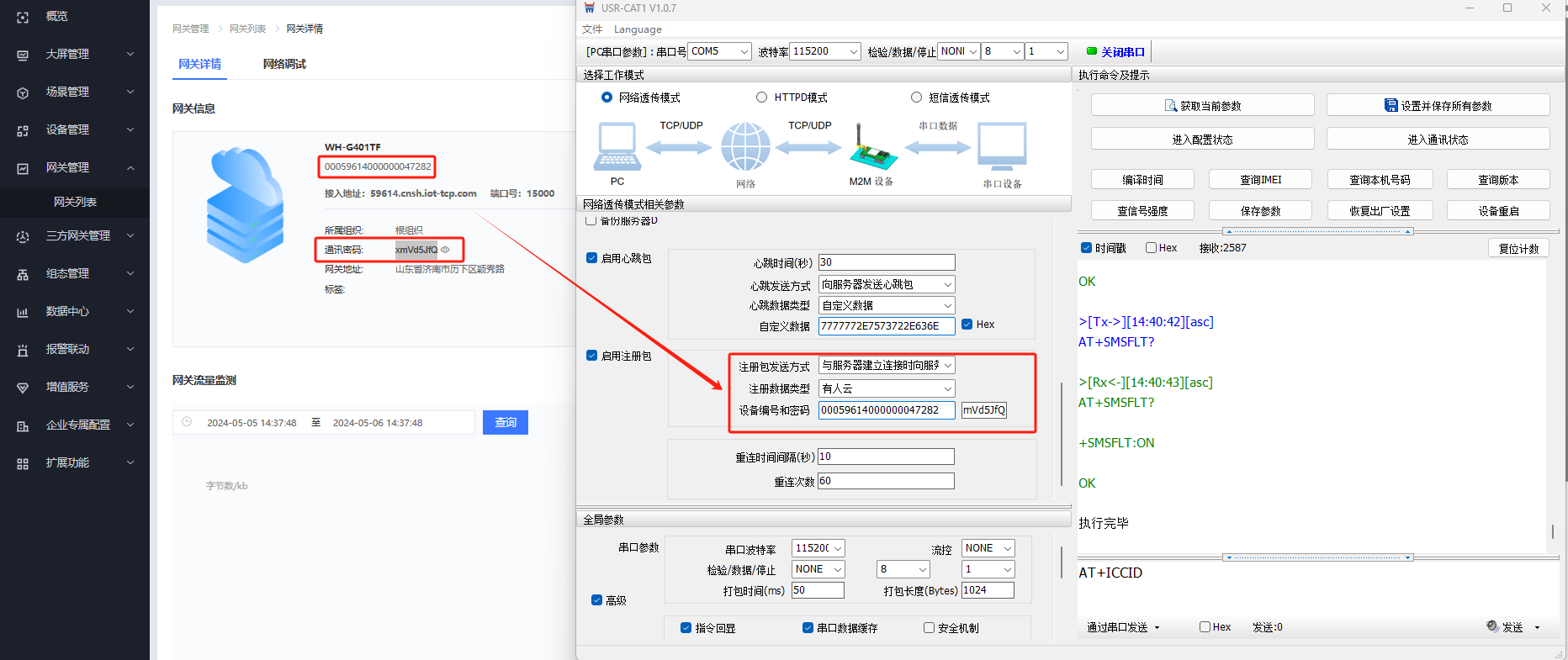

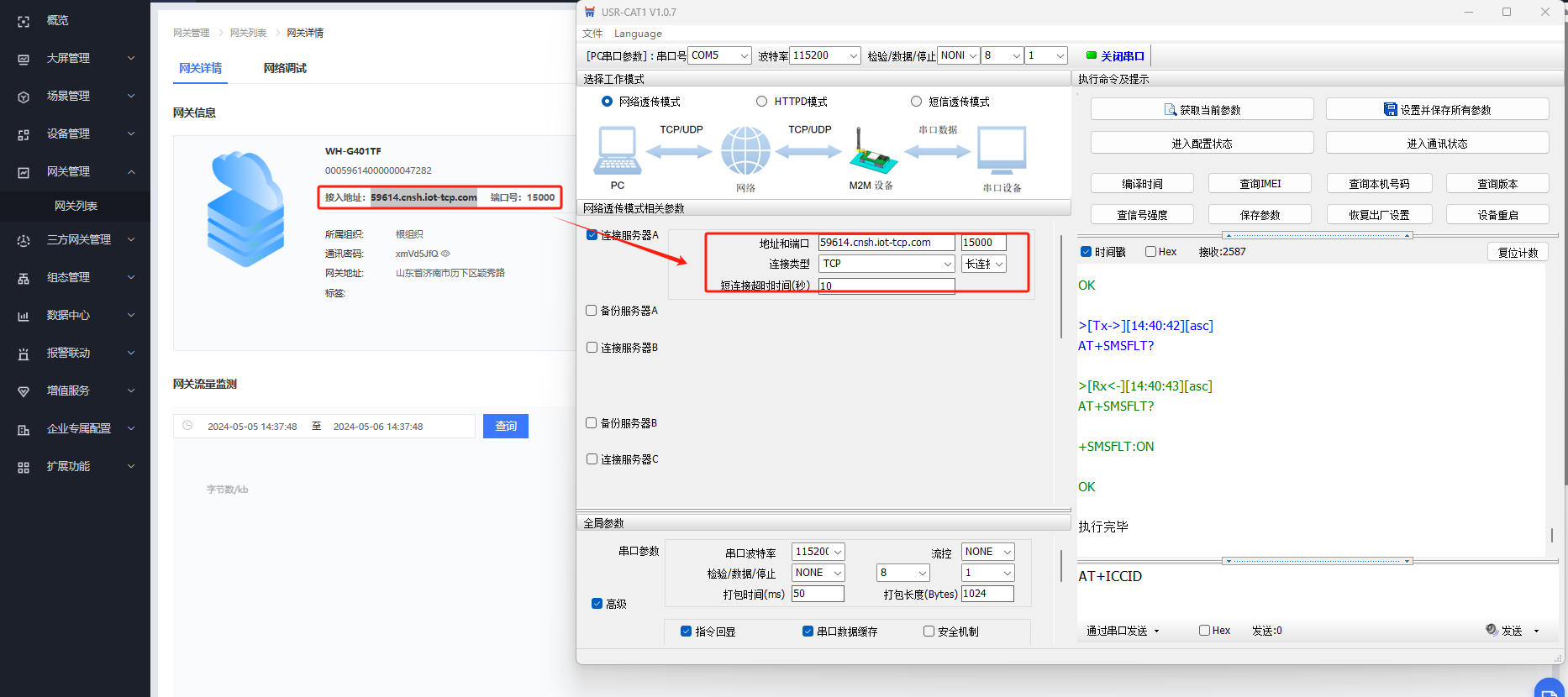

填入有人云分配的接入地址和端口號參數
啟用注冊包，與服務器建立連接時向服務器發送一次，選擇有人云，填入有人云給設備分配的ID和密碼。

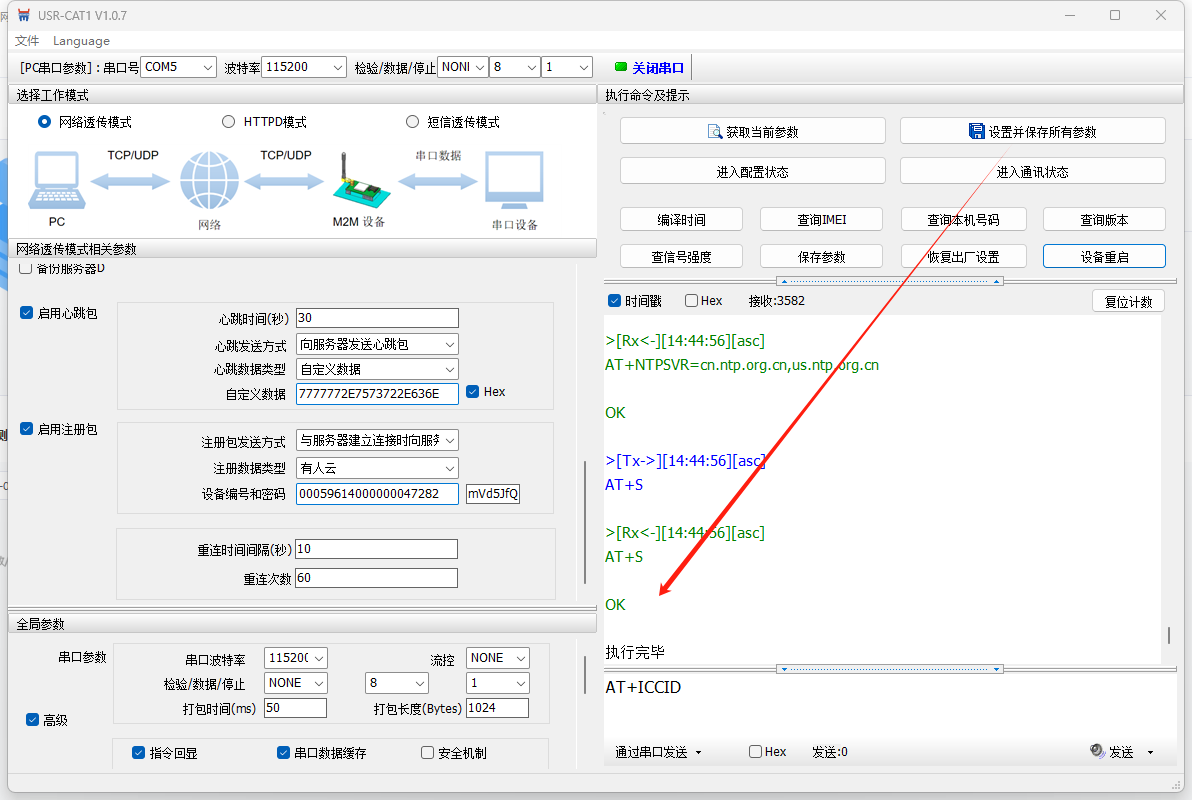

設置所有參數
設備重啟

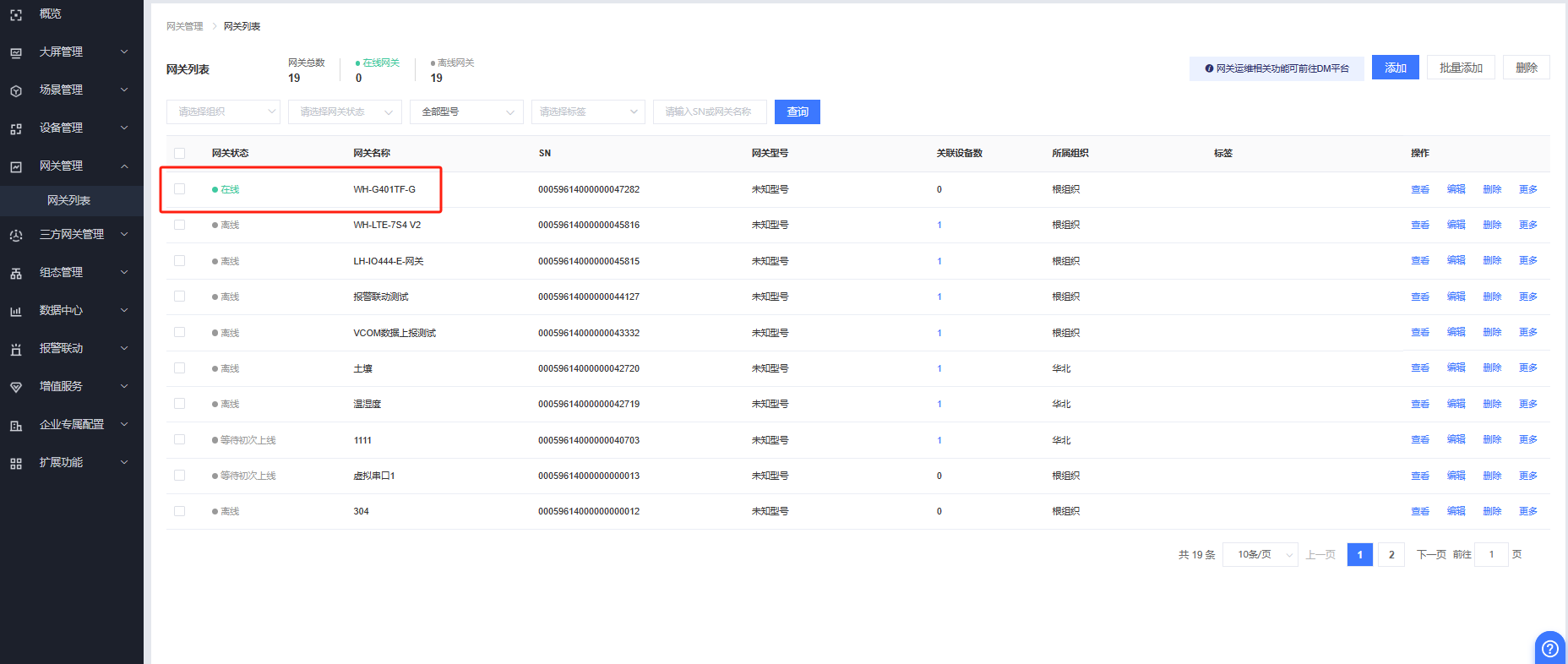

等待一會即可看到設備在有人云上線。
3、虛擬串口軟件V5.0.1設置

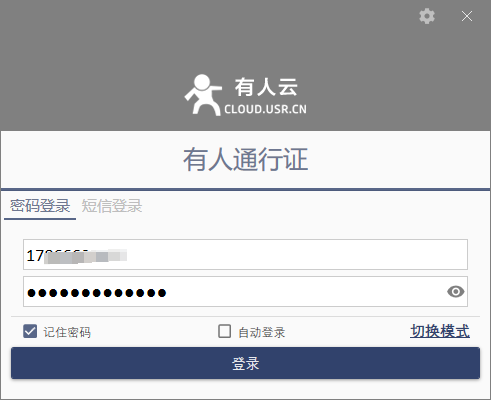

打開虛擬串口軟件V5.0.1，登錄有人云賬號密碼。

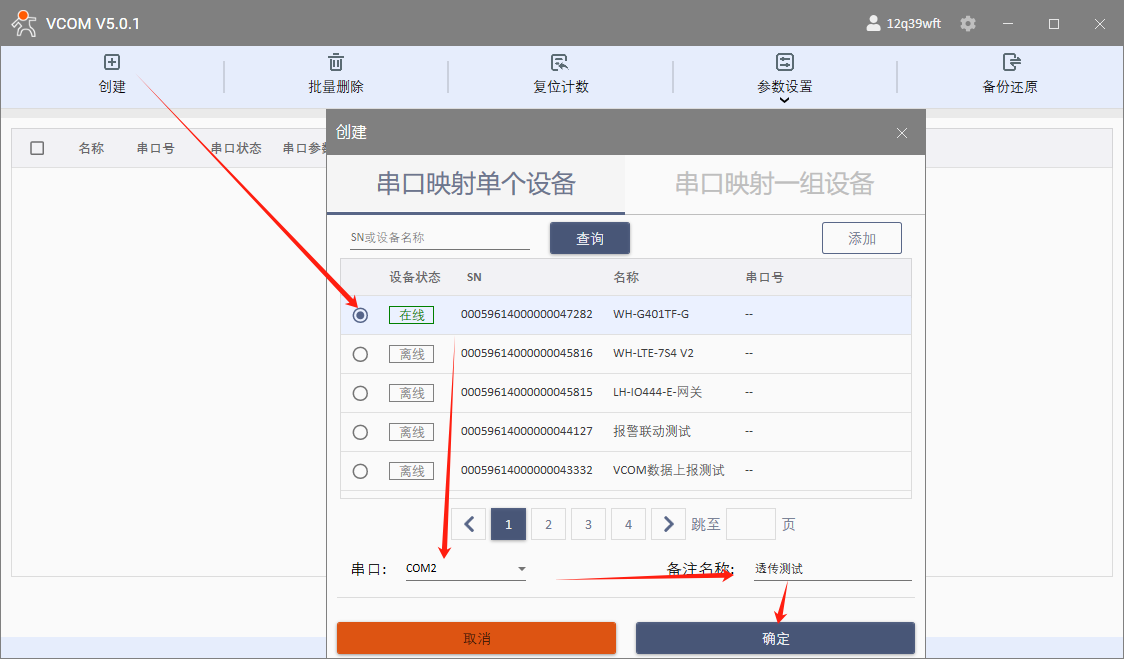

創建---選中WH-G401TF---COM2---備注名稱：透傳測試，點擊確定

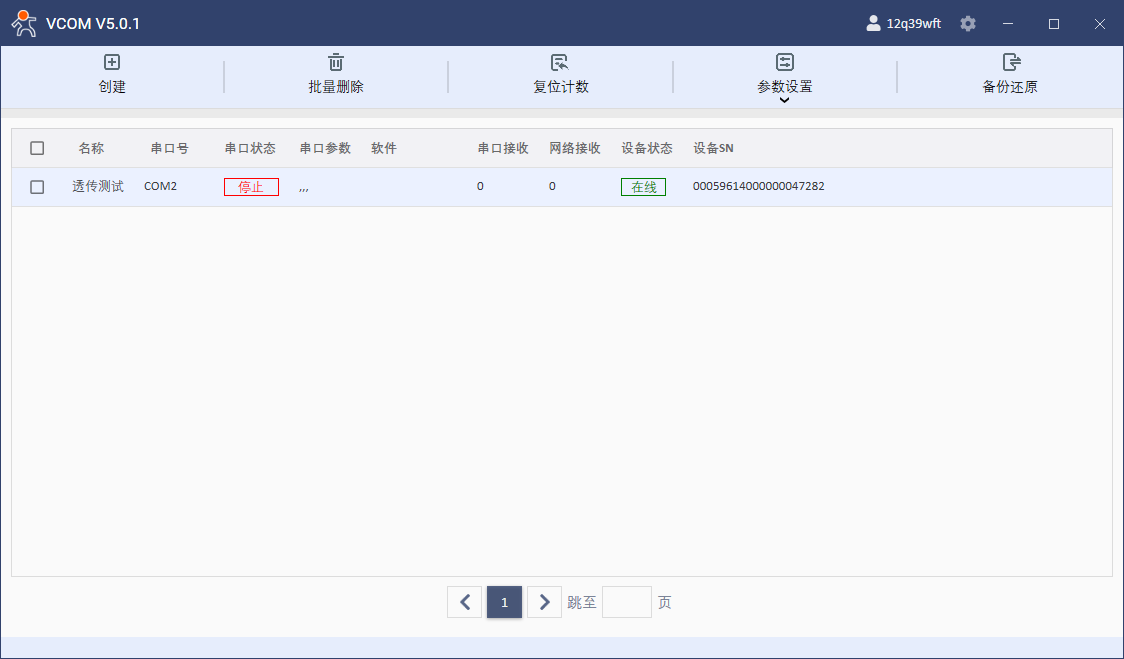

虛擬串口創建成功。
四、功能調試
1、功能調試
打開兩個串口調試助手軟件，分別引用COM5和COM2，進行數據互發測試。

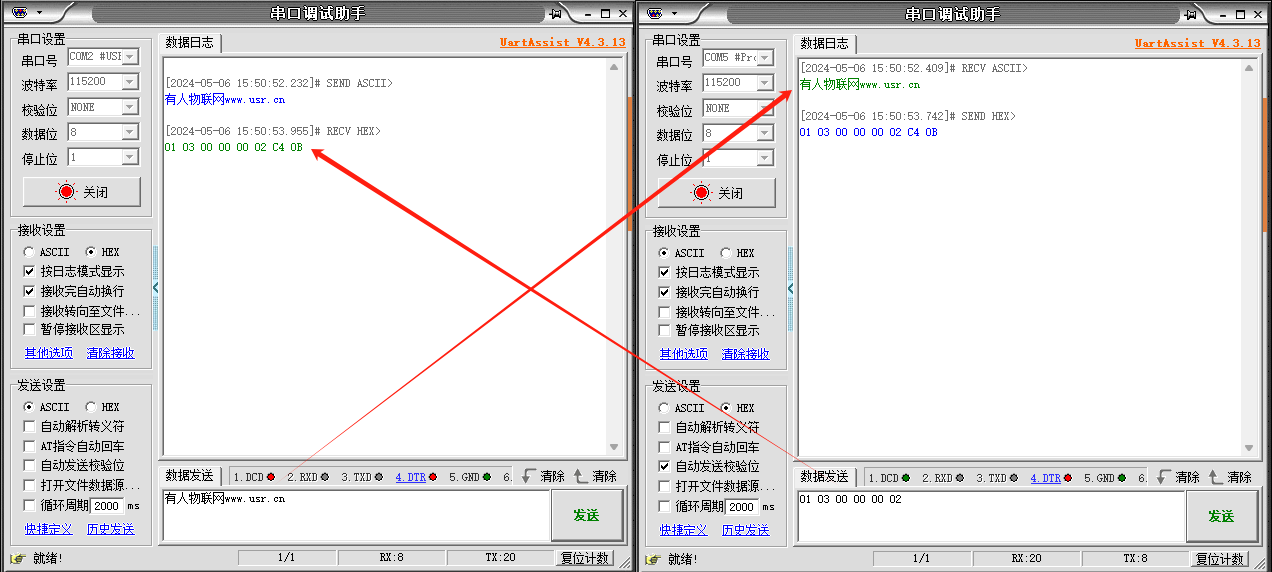

2、調試截圖
編寫人：尹叢欣 編寫日期：2024-05-10
審核人：尹叢欣 審核日期：2024-05-13
訂正版本：V1.0 訂正內容：初稿
