WH-LTE-7S0-CT-N41/-A本地升級固件示例
注1：驅動程序和升級軟件工具找在線技術支持索要
一、資料下載
WH-LTE-7S0-CT-N41說明書官網下載鏈接：http://www.bbxnc.com/Download/1350.html
WH-LTE-7S0-CT-N41 AT指令官網下載鏈接：http://www.bbxnc.com/Download/1352.html
WH-LTE-7S0-CT-N41硬件設計手冊官網下載鏈接：
http://www.bbxnc.com/Download/1351.html
二、硬件連接
1、所需物品
WH-LTE-7S0-CT-N41產品1臺
5V/12V電源適配器1個
天線1根
USB線1條
USR-RS232串口線1條
筆記本電腦1臺
2、硬件連接
WH-LTE-7S0-CT-N41模塊上的USB引腳接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。
注：底板上未引出USB口，需要單獨飛線進行升級操作。

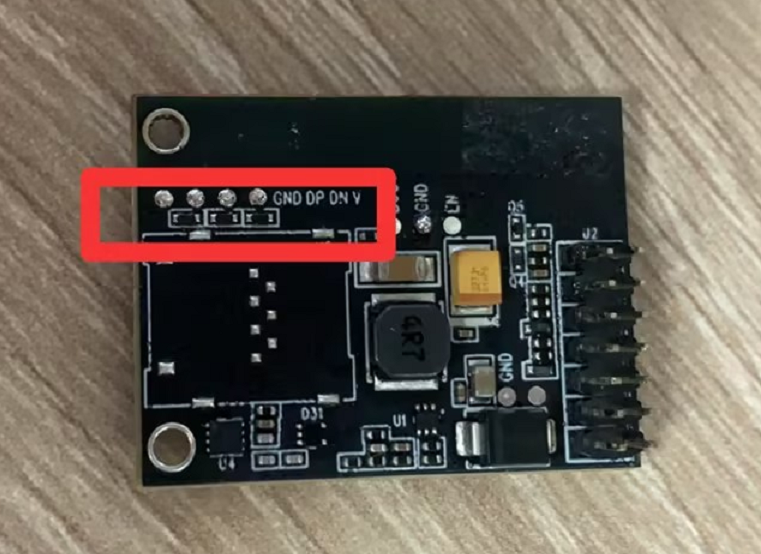

EVK硬件連接框圖：
從左至右依次是：GND、DP、DM、VCC
注：飛線完成后，還需單獨給模塊供電。
三、產品參數設置
1、模塊設置查詢

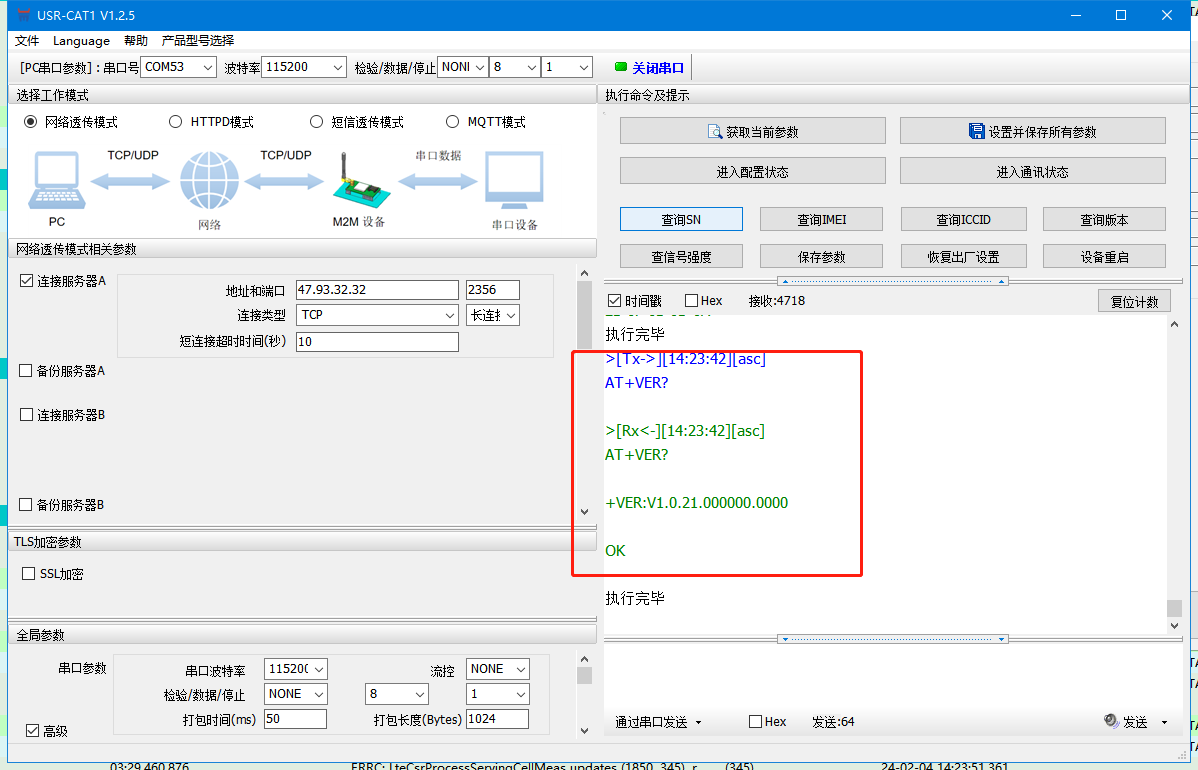

在此之前需要先查詢模塊的當前固件版本（AT+VER）
2、電腦設置

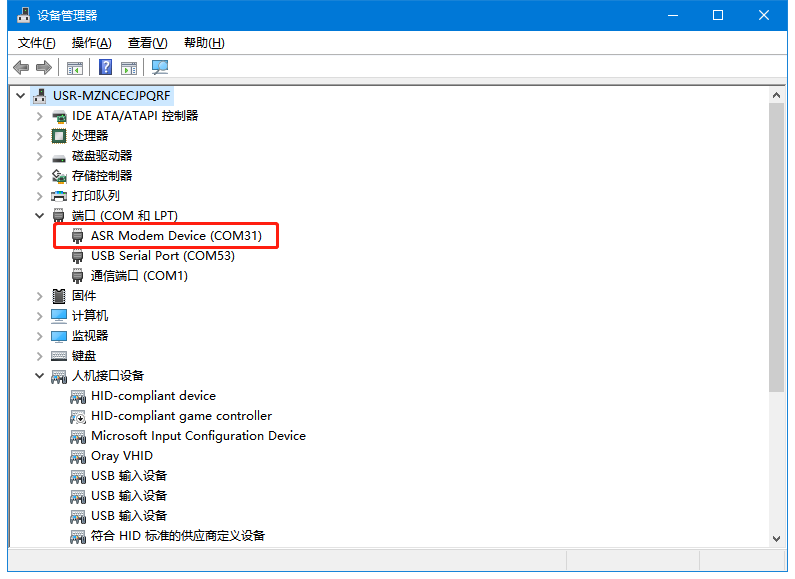

電腦安裝USB驅動，安裝完成后，會在電腦-設備管理器里查看端口。正常識別端口會顯示ASR Modem Device。

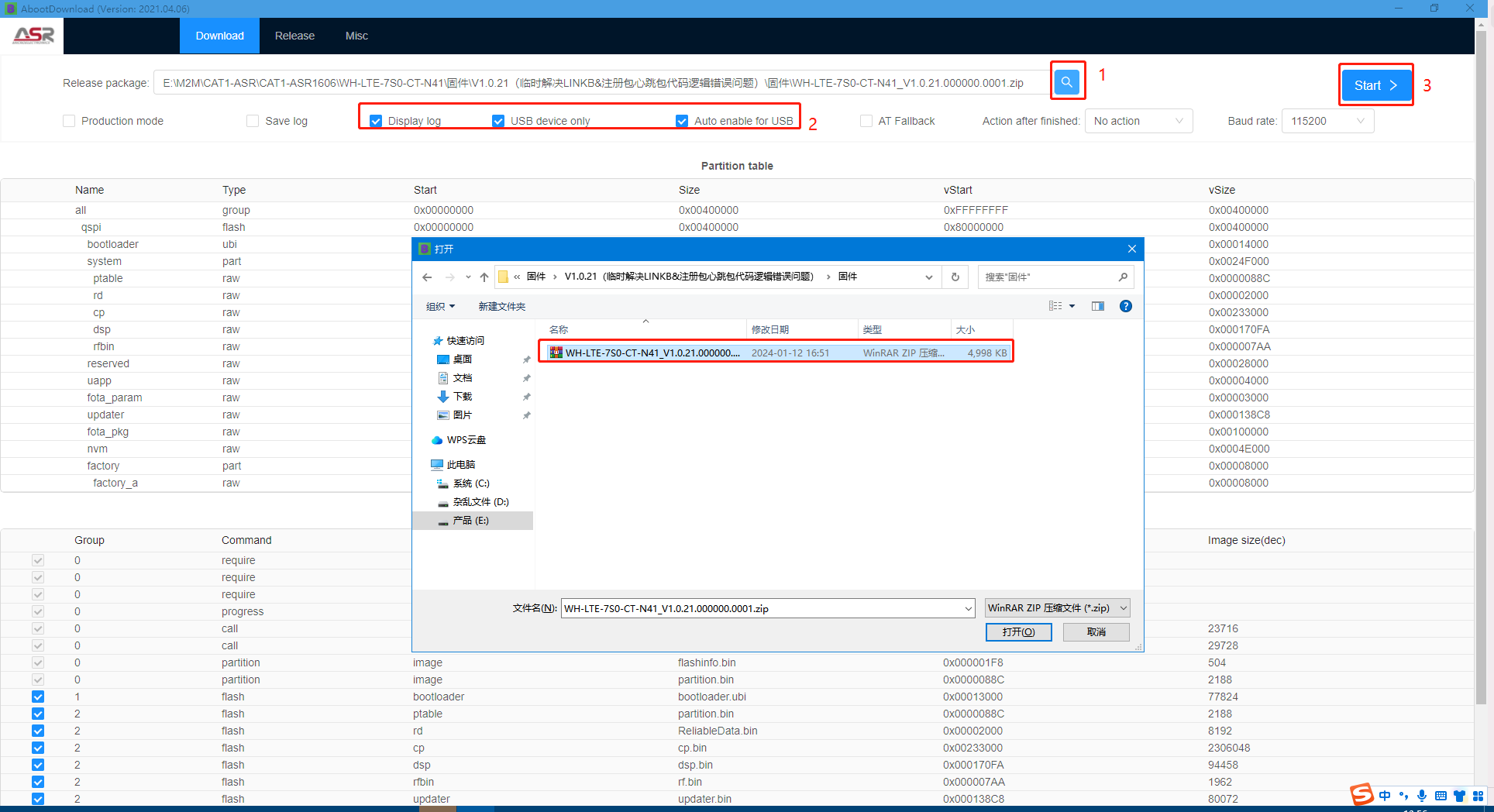

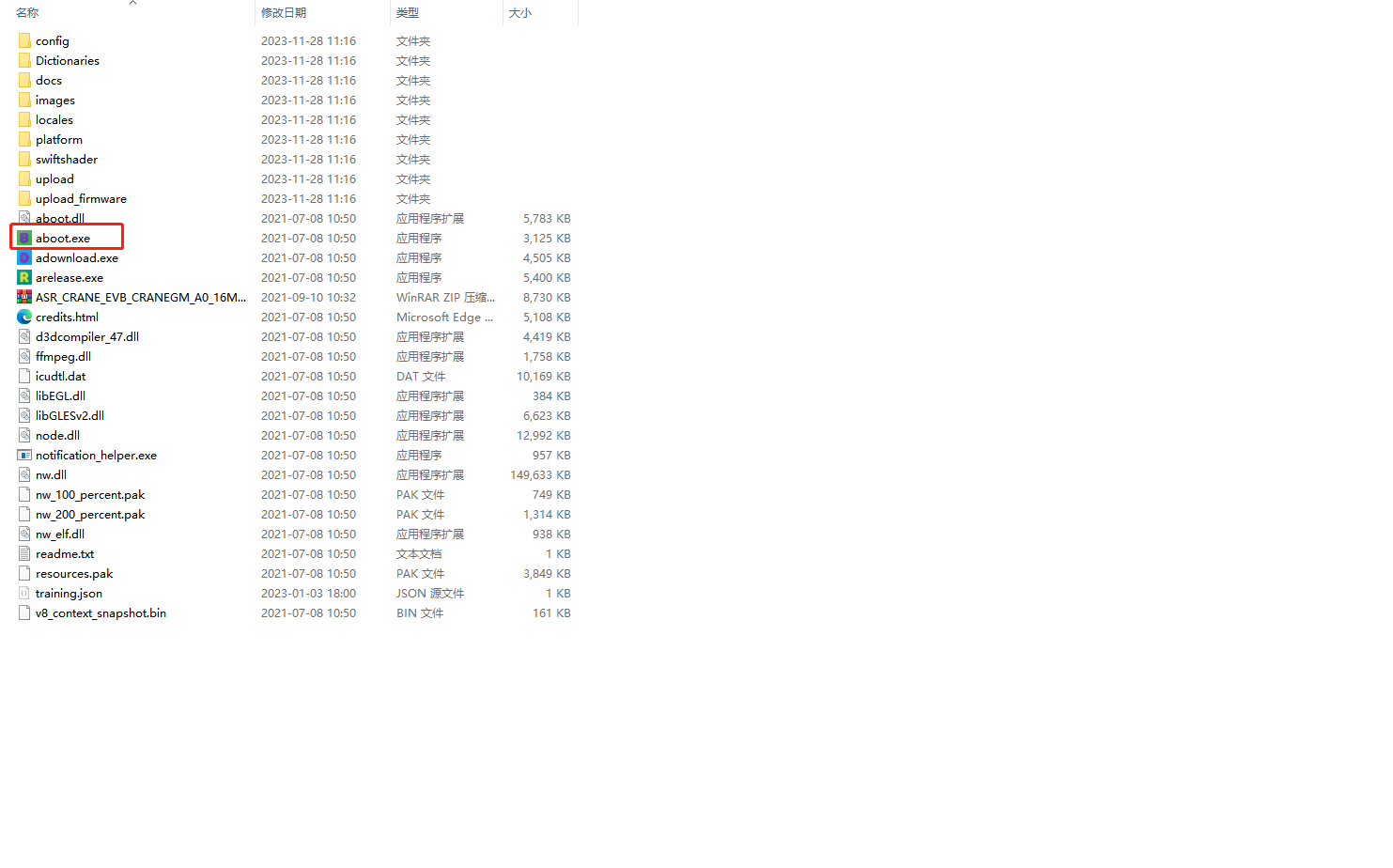

3、打開升級軟件
4、操作完成后，進入以下界面，無需短接模塊引腳，直接斷電重啟。

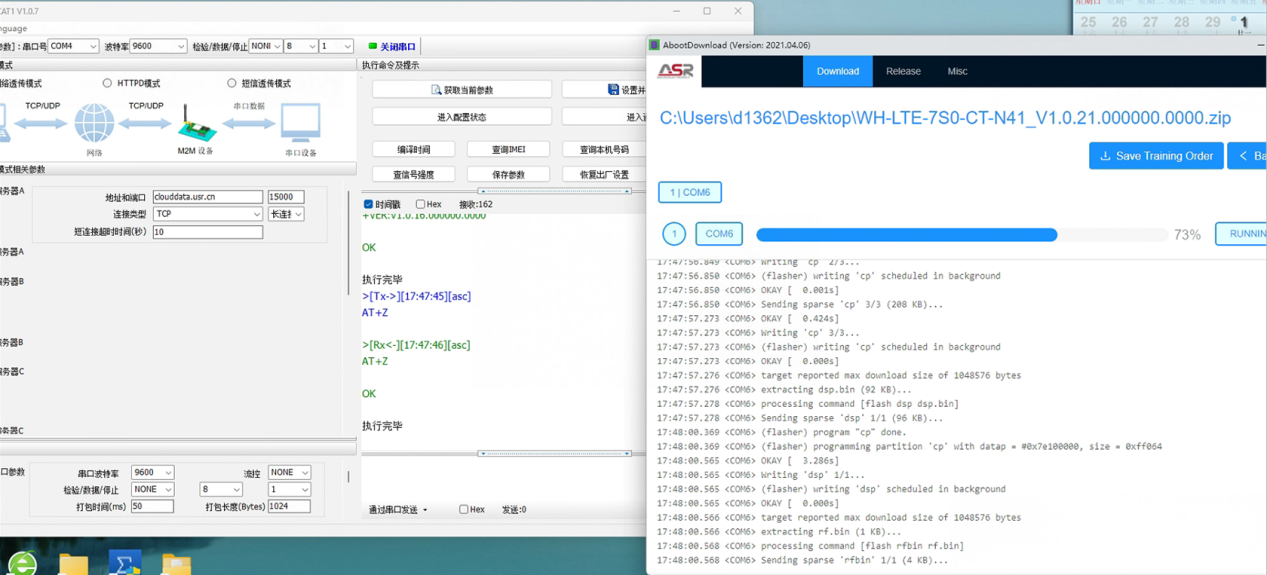

看到進度條走動后，等待升級完成，點擊“< Back”,關閉軟件。
注：如果最后顯示升級失敗，是正常現象，軟件問題，實際已升級成功。
編寫人：王玉雪 編寫日期：2024-04-12
審核人：金志方 審核日期：2024-05-14
訂正版本：V1.0 訂正內容：初稿
