WH-LTE-7S1-CT-N30本地升級固件示例
注1：驅動程序和升級軟件工具找在線技術支持索要
一、資料下載
WH-LTE-7S1-CT-N30資料包官網已被WH-LTE-7S1-CT-N40替代，有需要單獨與在線技術支持索要。
二、硬件連接
1、所需物品
WH-LTE-7S1-CT-N30產品1臺
5V/12V電源適配器1個
USB線1條
筆記本電腦1臺
2、硬件連接
WH-LTE-7S1-CT-N30底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

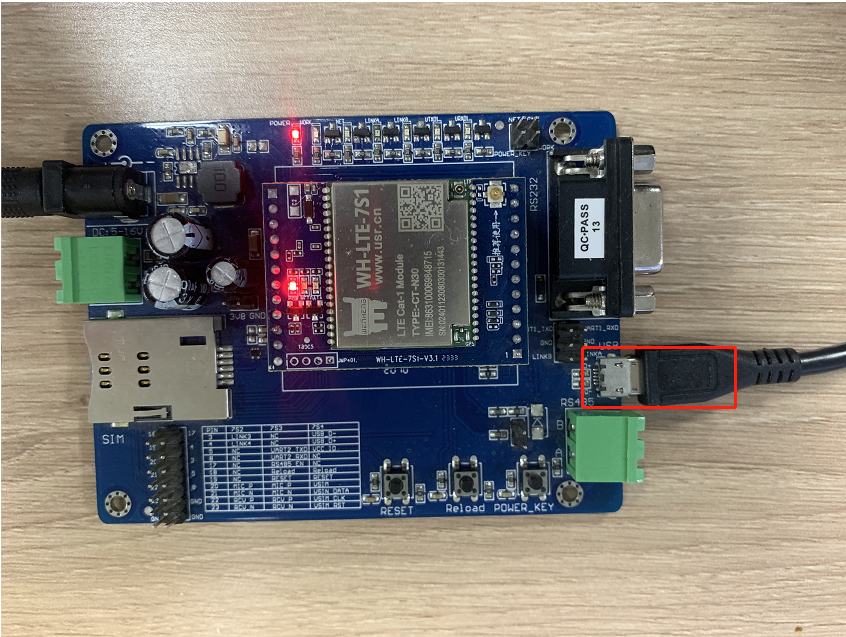

EVK硬件連接框圖：
若自己設計底板未引出USB口，則需要把USB線（只能傳輸數據的USB線）剪開，進行飛線。
飛線硬件連接框圖：
三、產品參數設置
1、模塊設置查詢

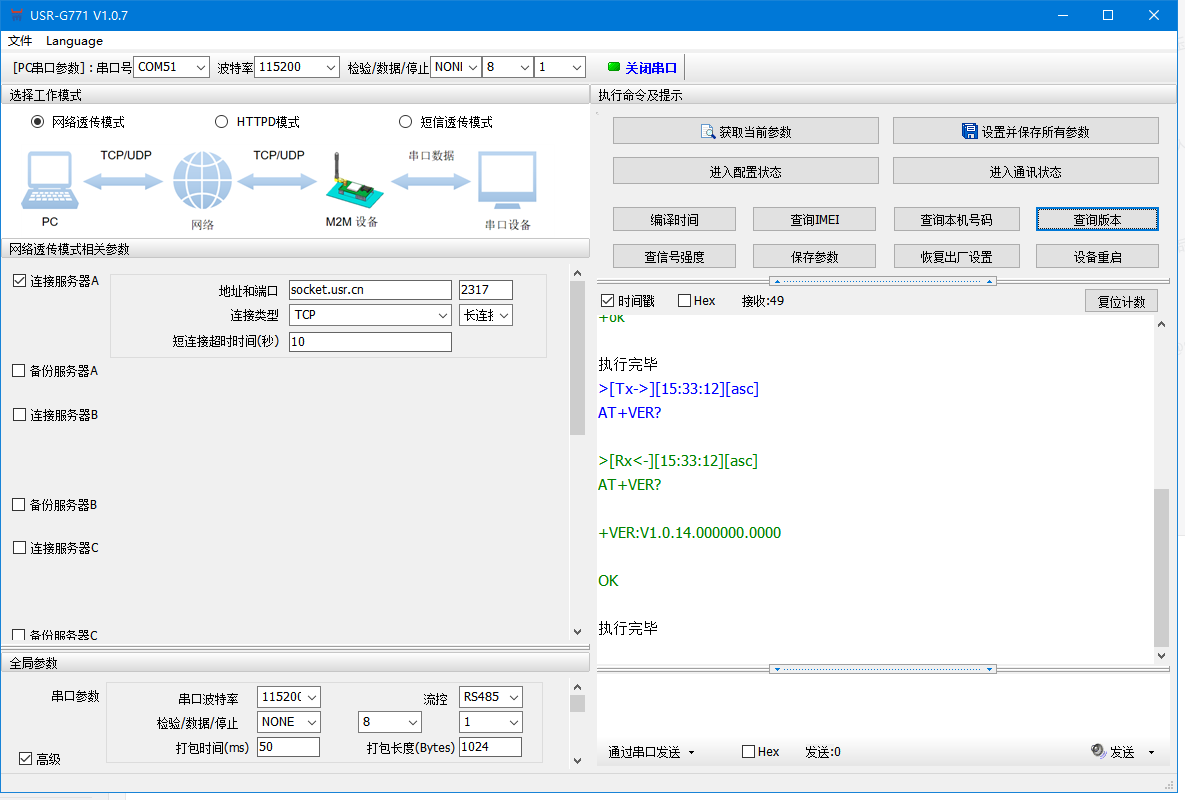

在此之前需要先查詢模塊的固件版本（AT+VER）
2、電腦設置

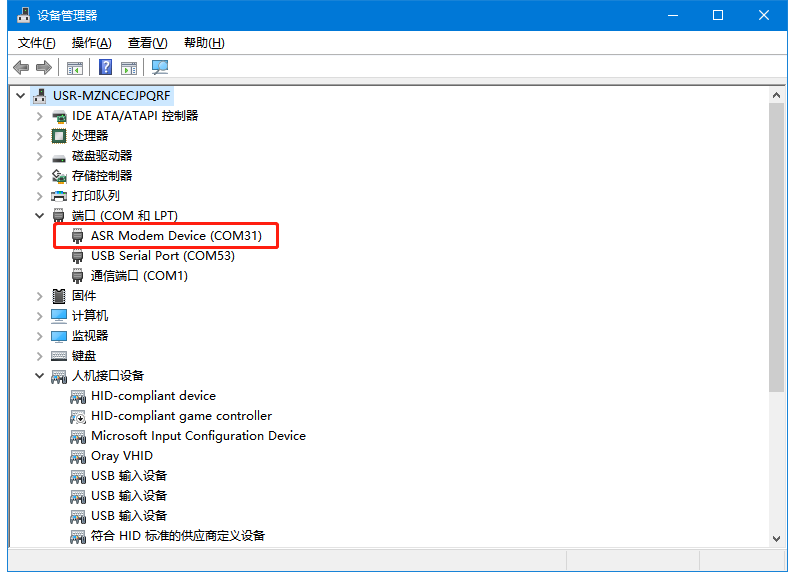

電腦安裝USB驅動，安裝完成后，會在電腦-設備管理器里查看端口。正常識別端口會顯示ASR Modem Device。
安裝驅動程序

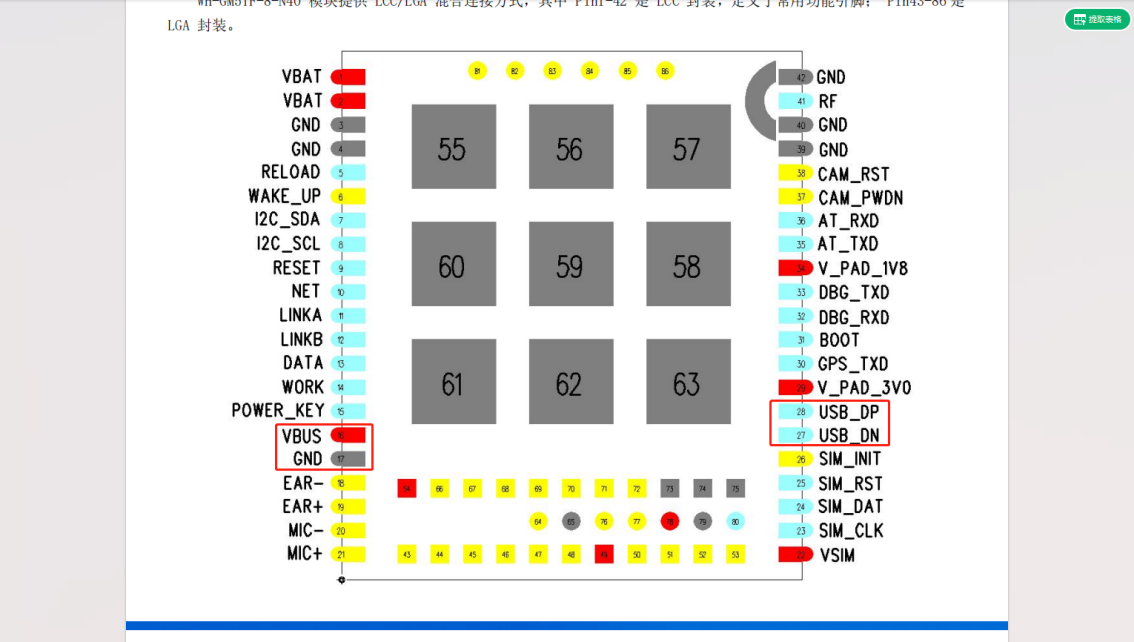

注：WH-LTE-7S1-N30 支持通過 USB 口進行升級，USB口是專門用于升級使用，用戶不可用做通訊串口，在硬件設計手冊中有相關的引腳說明，請在電路設計的時候做適當的預留。

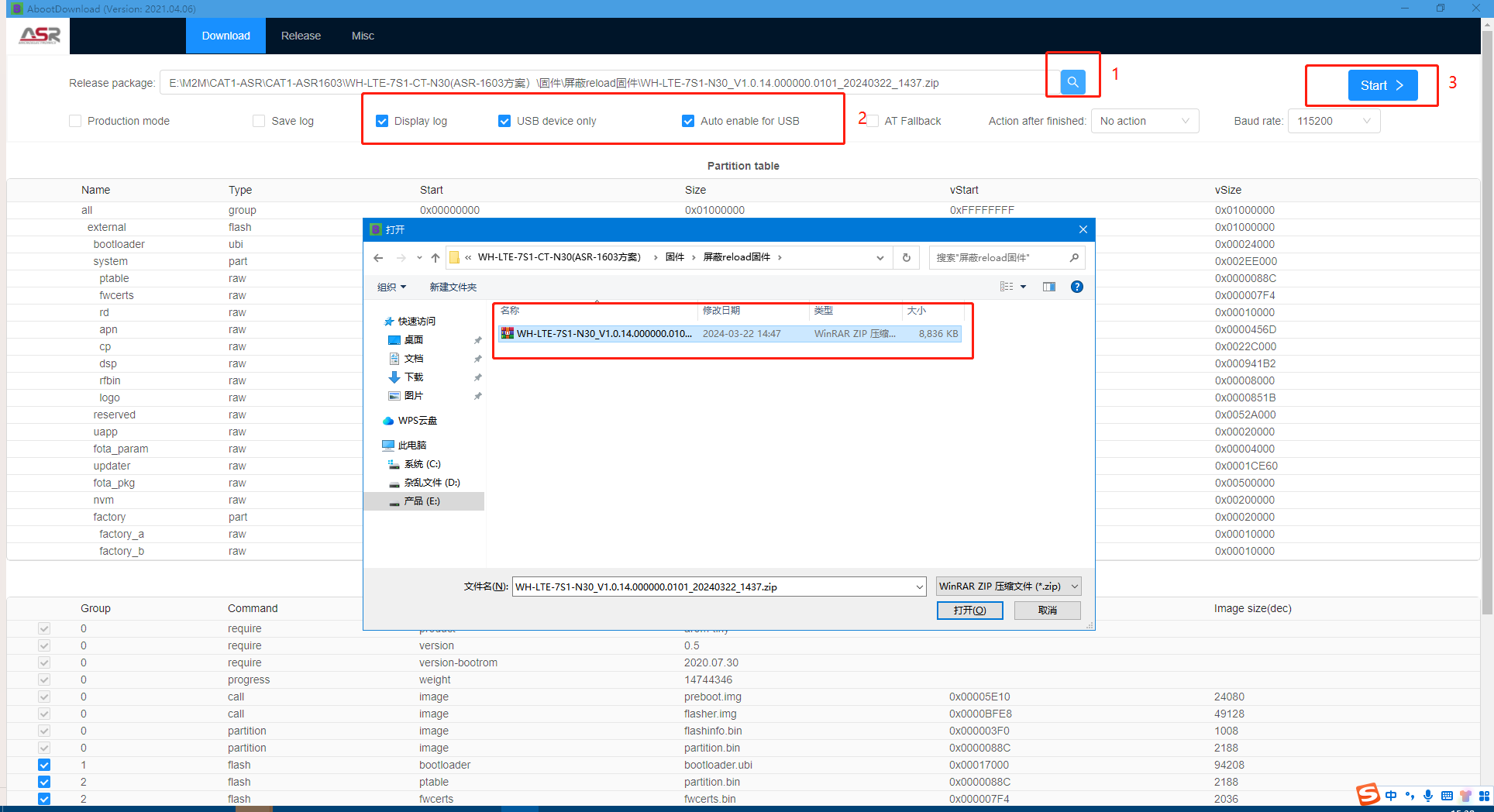

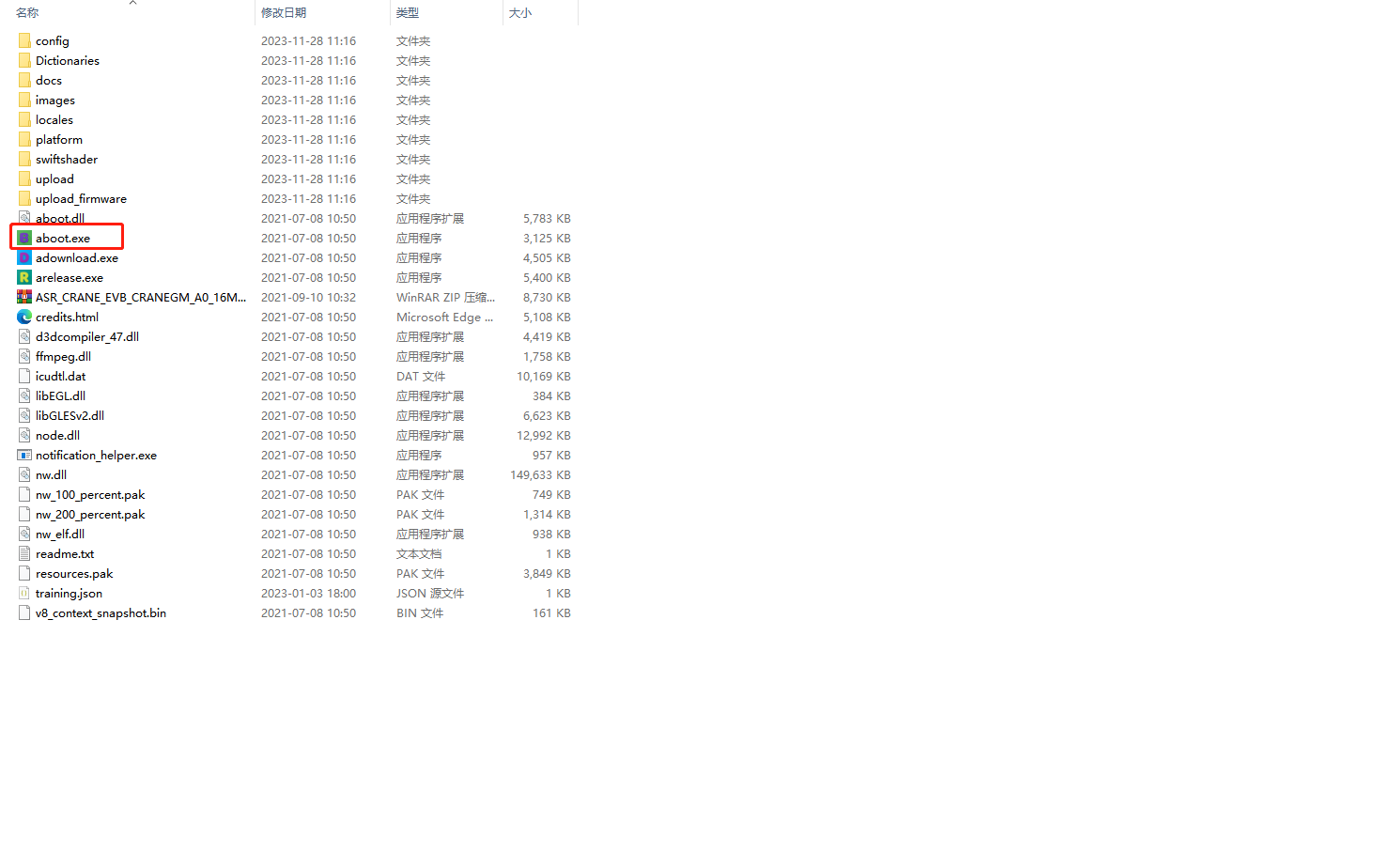

3、打開升級軟件

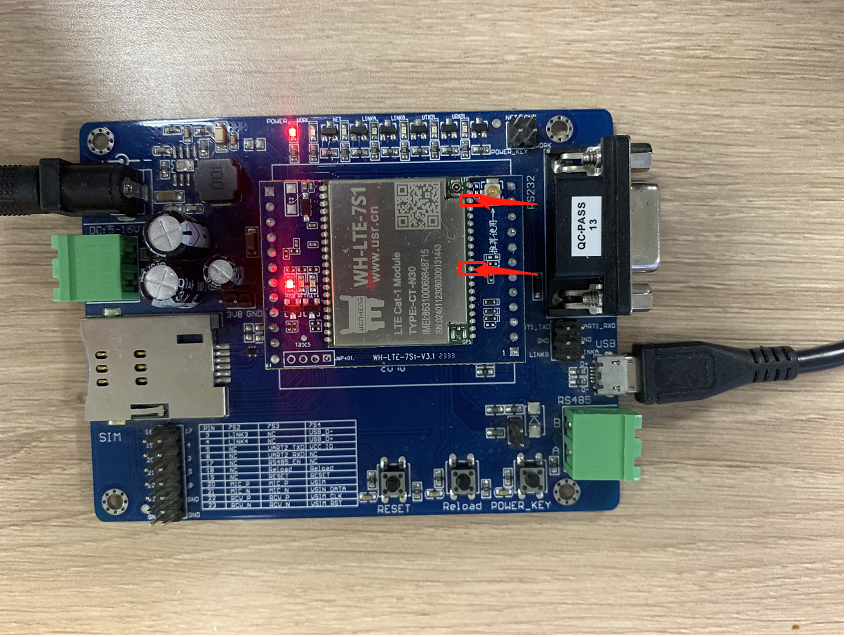

4、操作完成后，進入以下界面，之后用鑷子或其他工具短接模塊的31引腳和地，重啟。
看到進度條走動后，松開短接的引腳即可。

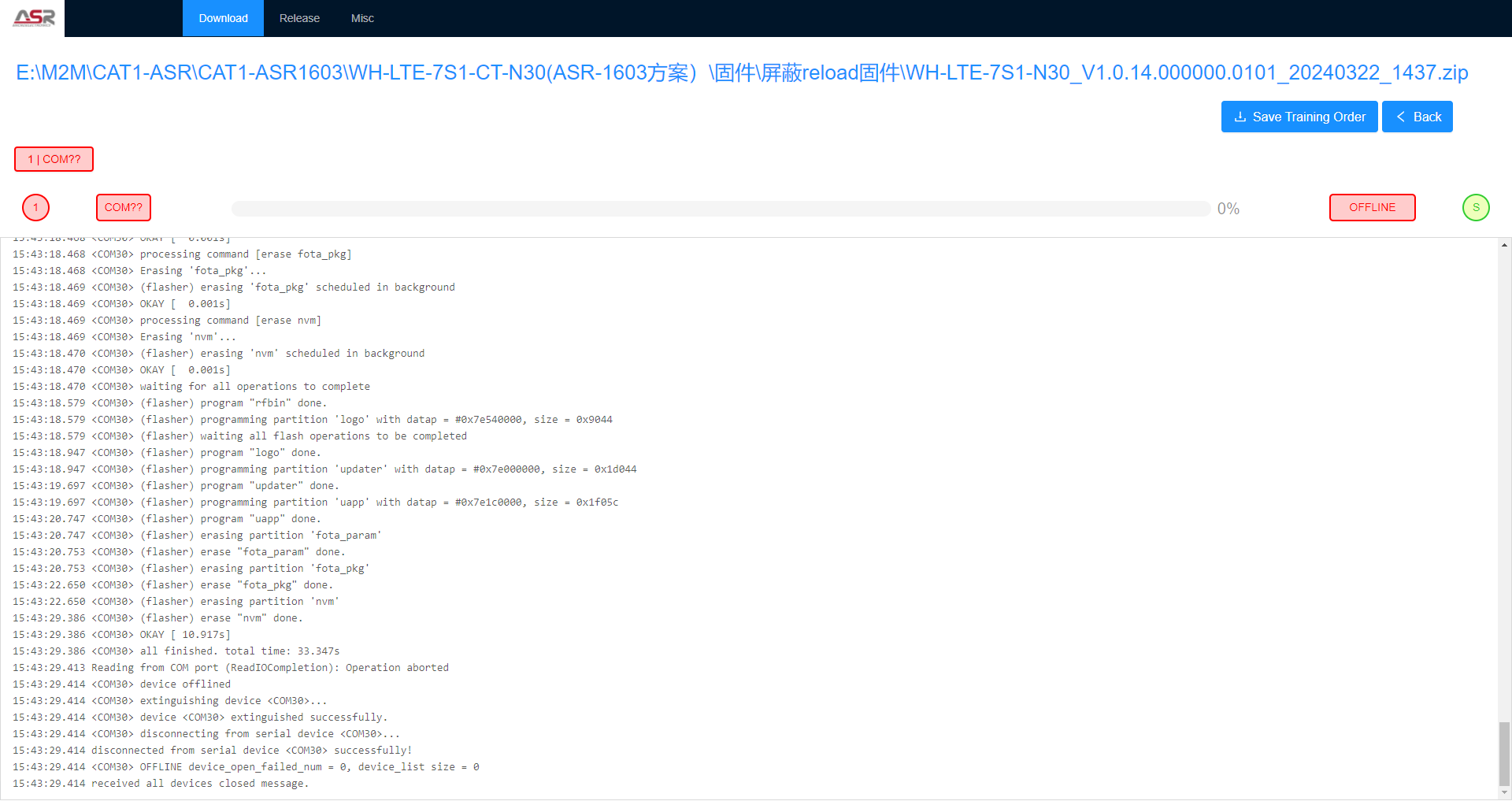

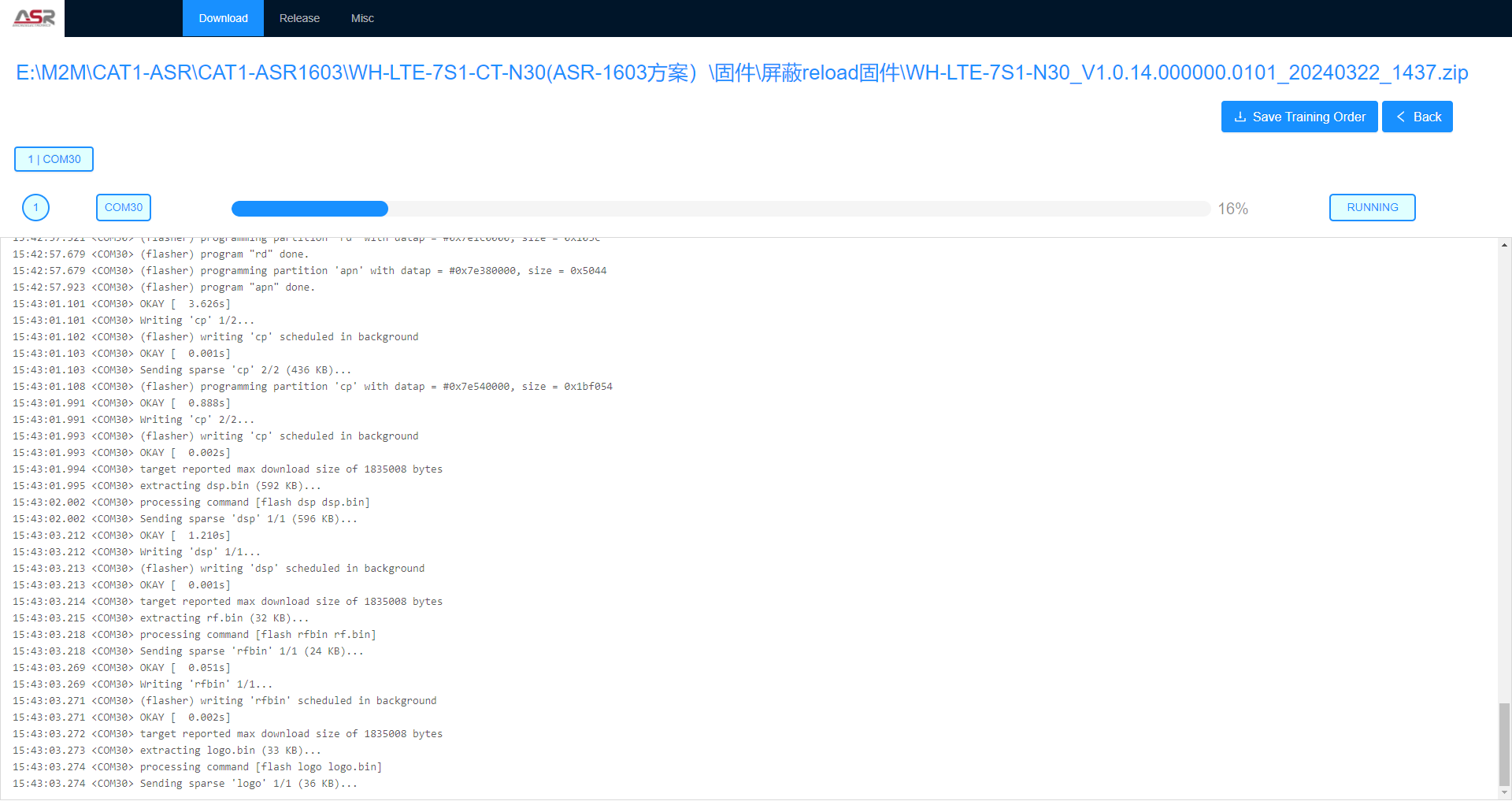

等待升級完成，點擊“< Back”,關閉軟件。
注：如果最后顯示升級失敗，是正常現象，軟件問題，實際已升級成功。
編寫人：王玉雪 編寫日期：2024-04-07
審核人：金志方 審核日期：2024-05-14
訂正版本：V1.0 訂正內容：初稿
