USR-N510-H7 SN方式連接有人云（V6)邊緣采集示例

一、資料下載

USR-N510-H7 說明書 （完整版）下載鏈接：http://www.bbxnc.com/Download/1098.html

USR-N510-H7 規格書官網下載鏈接：http://www.bbxnc.com/Download/1099.html

USR-N510-H7 AT指令集官網下載鏈接：http://www.bbxnc.com/Download/1100.html

USR-N510-H7 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/383.html

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-N510-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

連接外網的路由器1個

2、硬件連接

USR-N510-H7 的485串口接USB串口線到電腦USB口，然后產品接12V電源適配器上電。

3、查看端口號

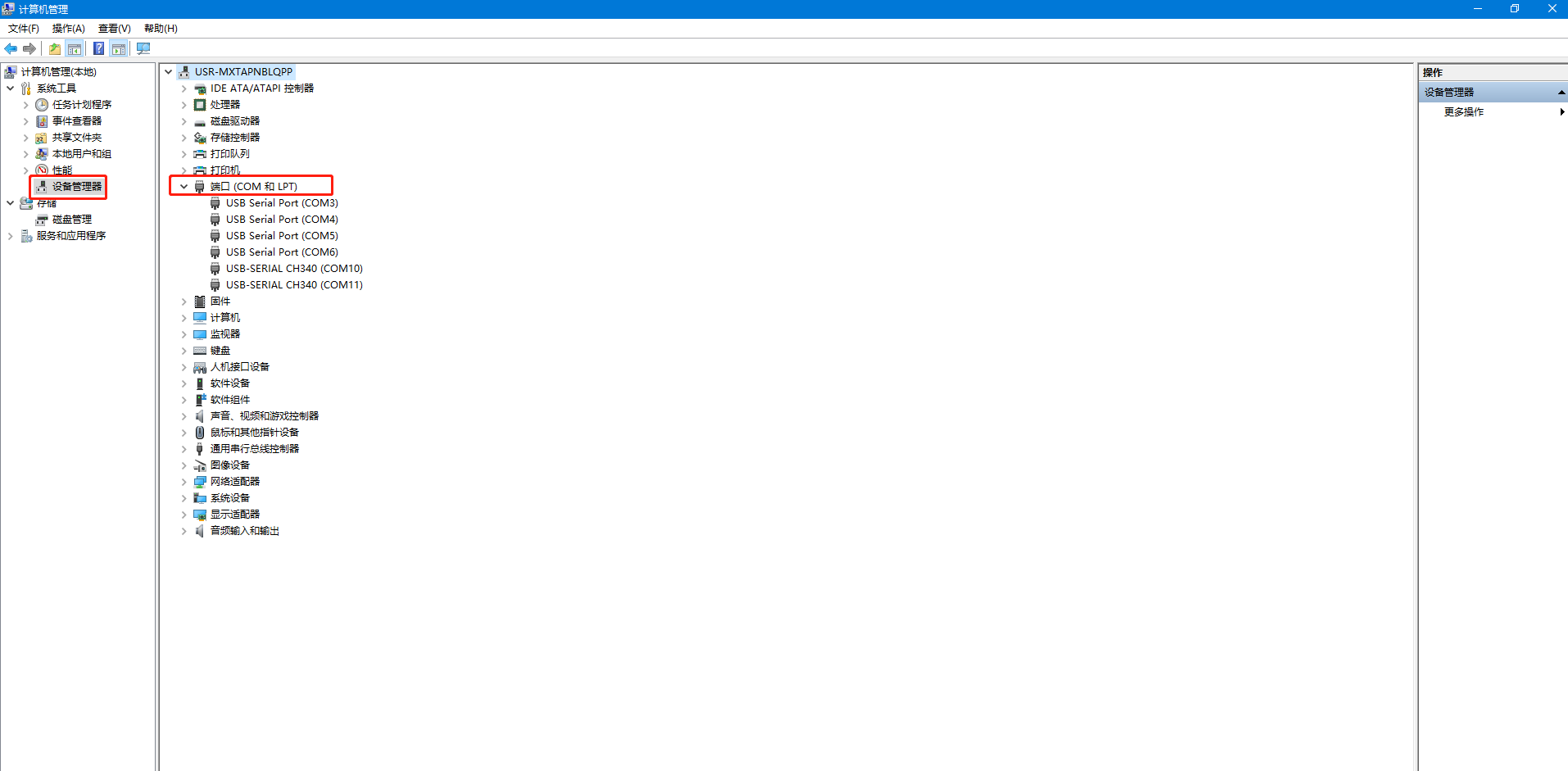

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-N510-H7的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

1、登錄有人云賬號

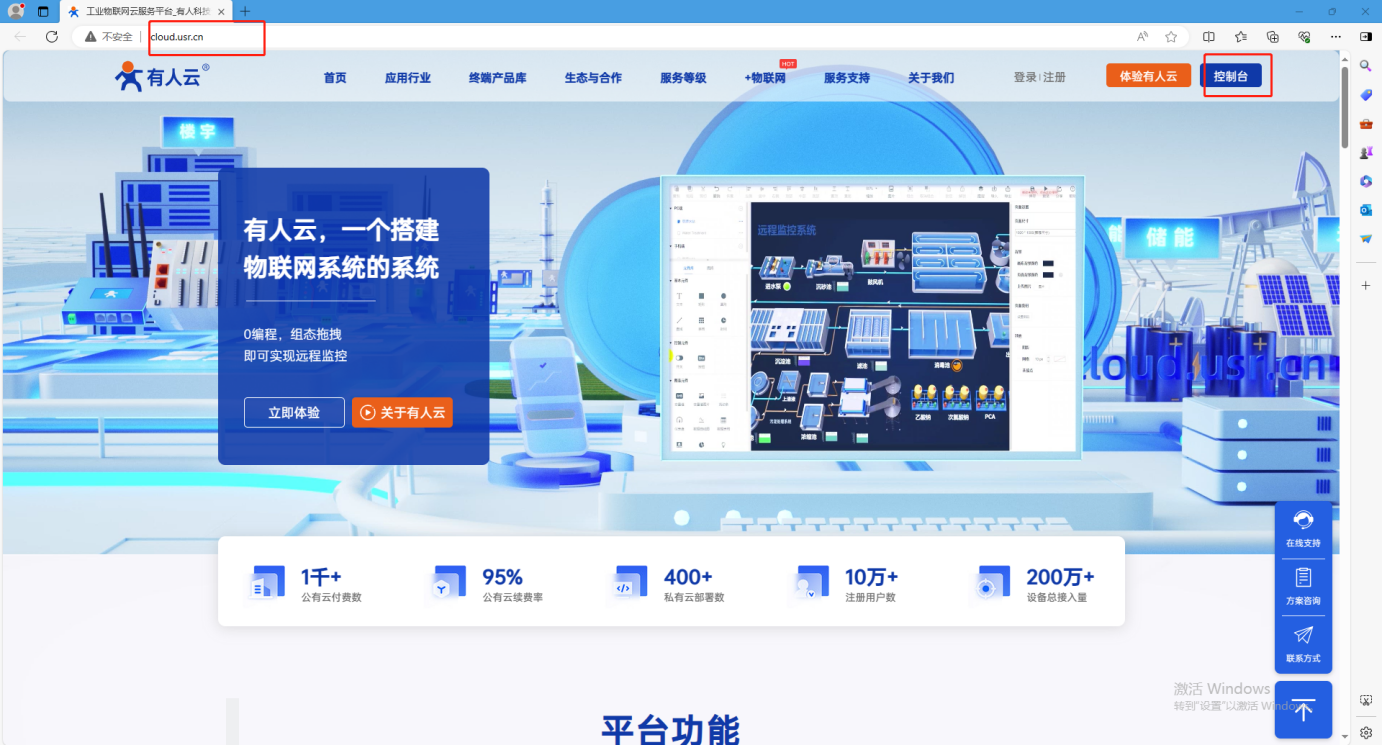

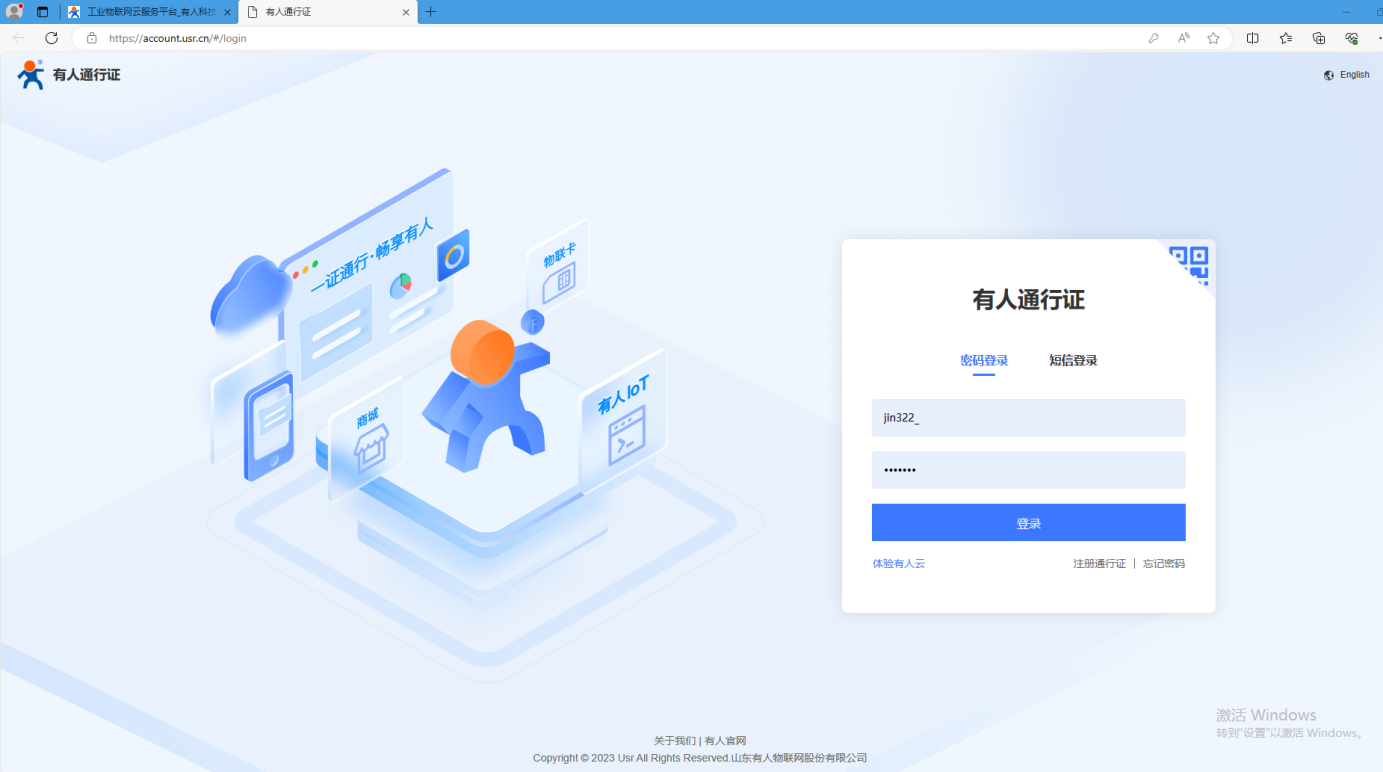

www.bbxnc.com 點擊有人云跳轉到登錄頁面。

2、添加USR-N510-H7設備

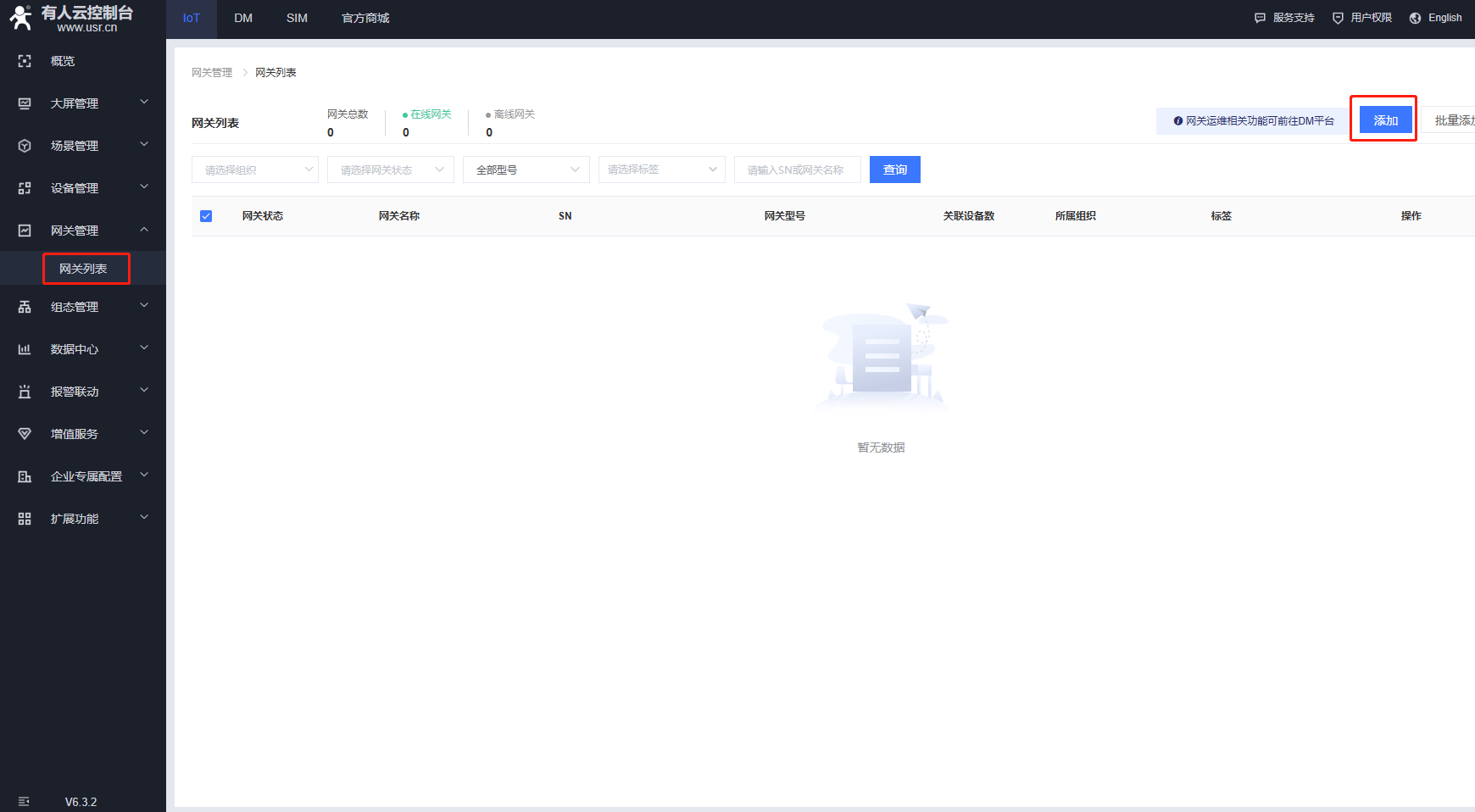

（1）打開網關管理下拉，點擊網關列表，點擊添加。

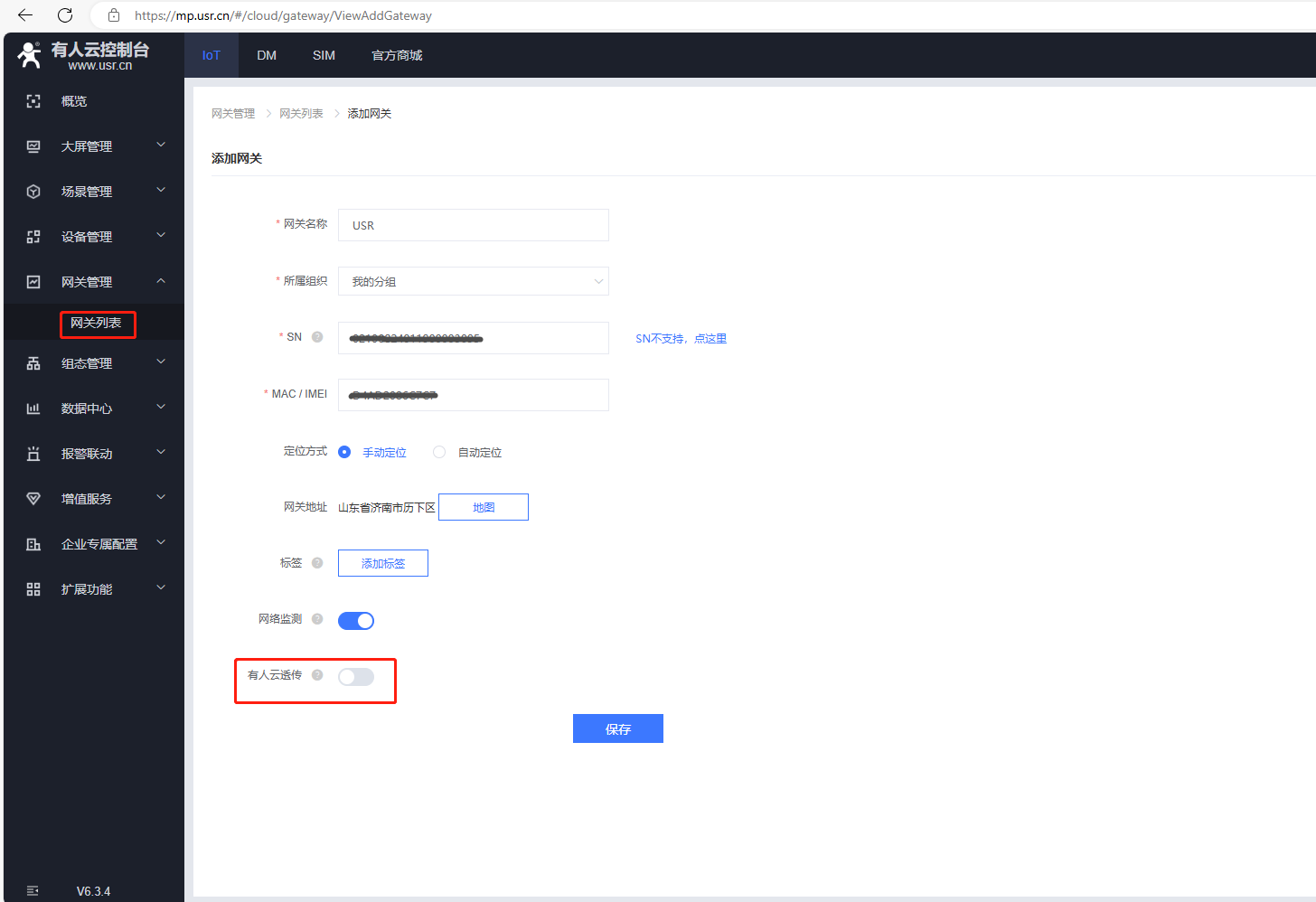

（2）USR-N510-H7用SN添加有人云，產品標簽上有SN和MAC。有人云透?jìng)餍枰P(guān)閉，最后點擊保存。

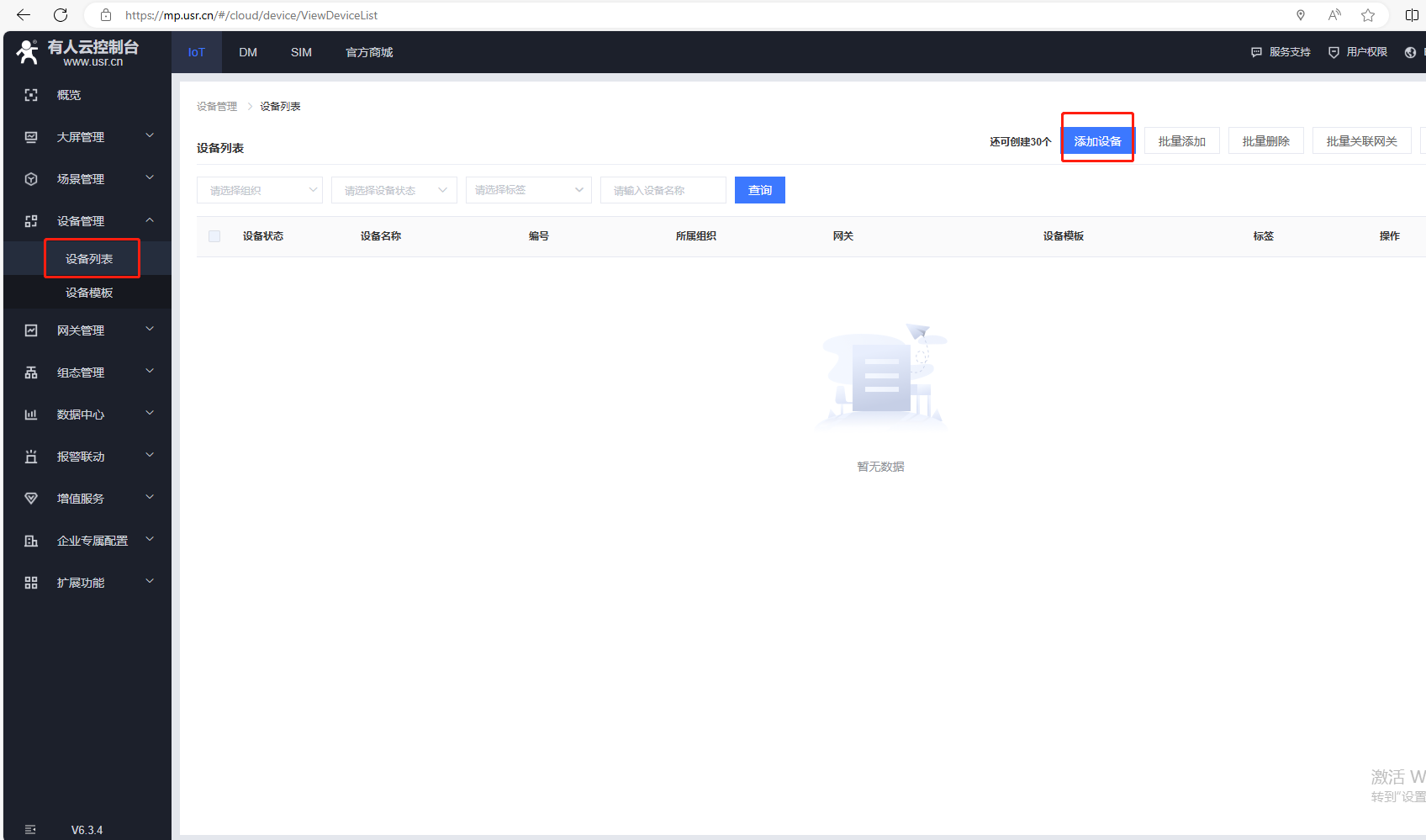

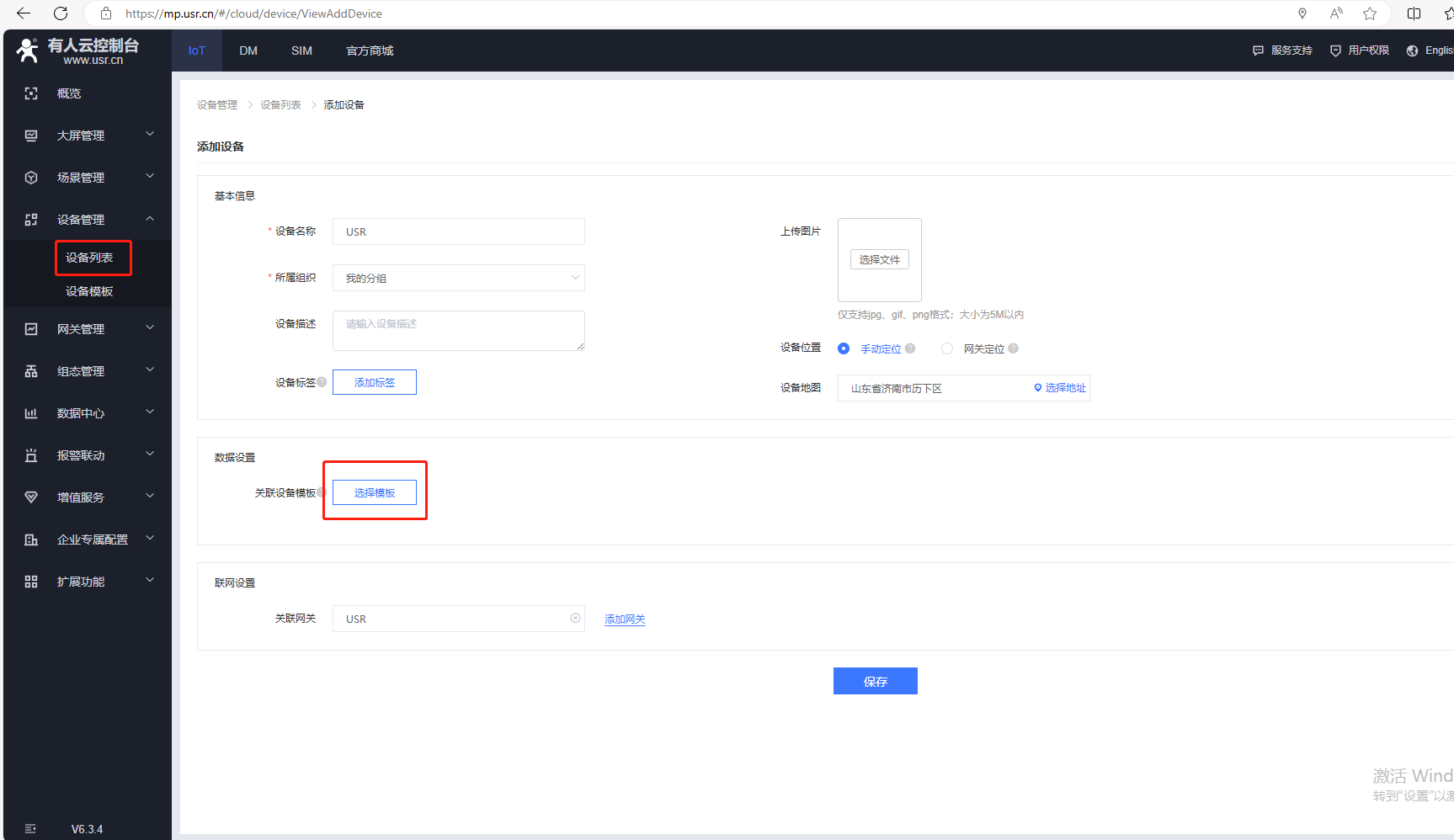

（3）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

（4）添加模板，輸入設備名稱，點擊選擇模板。

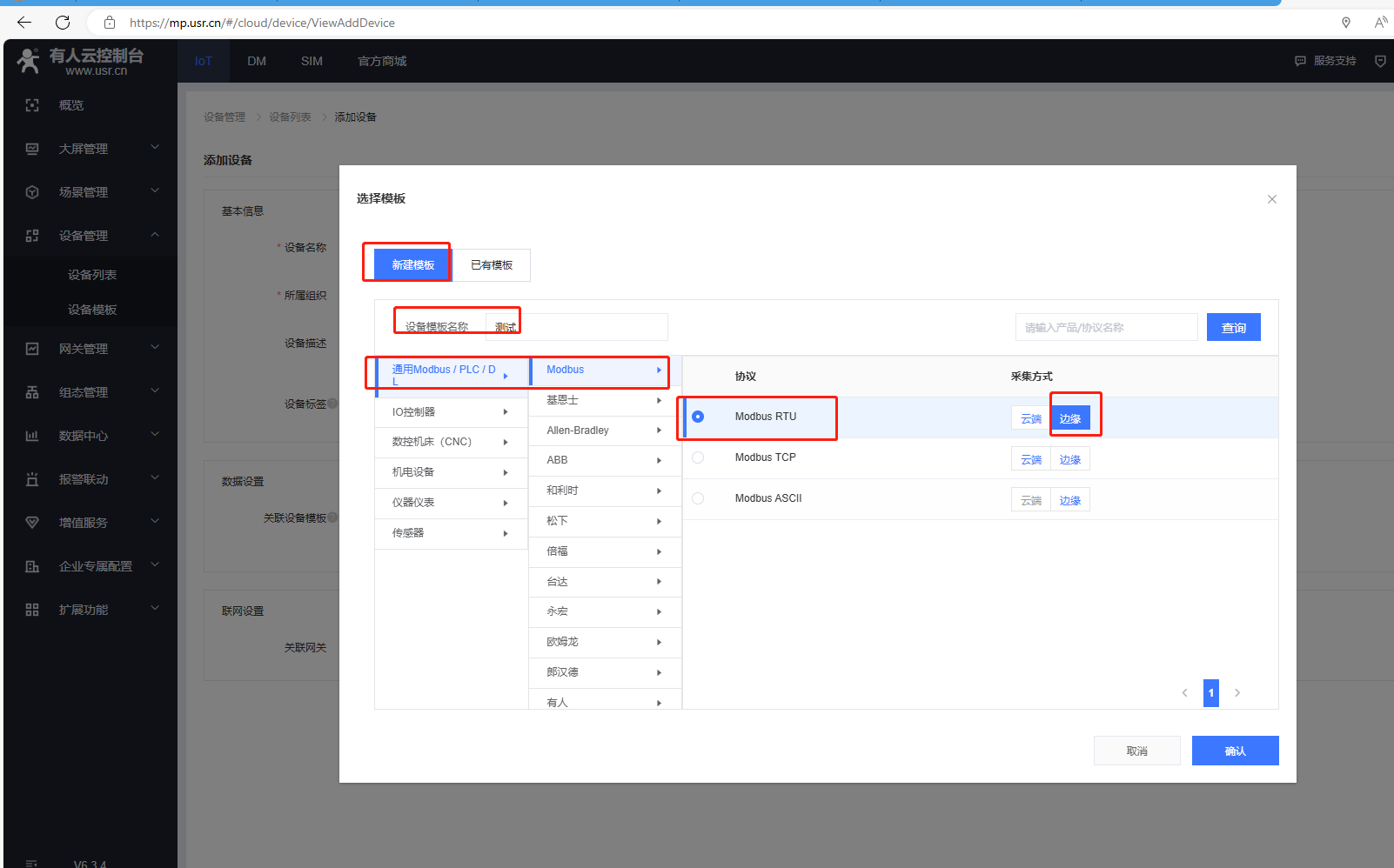

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式邊緣，最后確認。

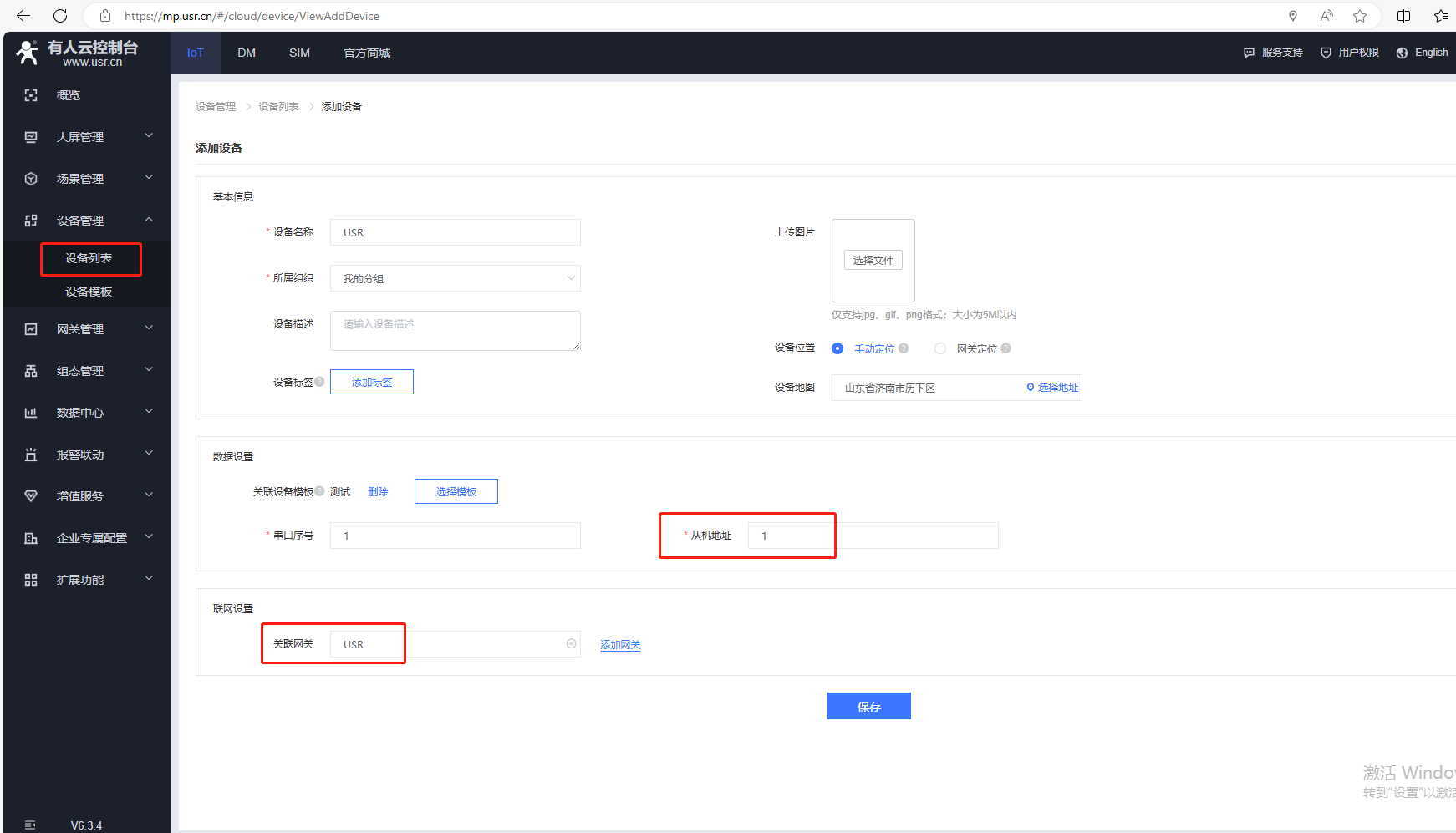

（5）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-N510-H7，最后點擊保存。

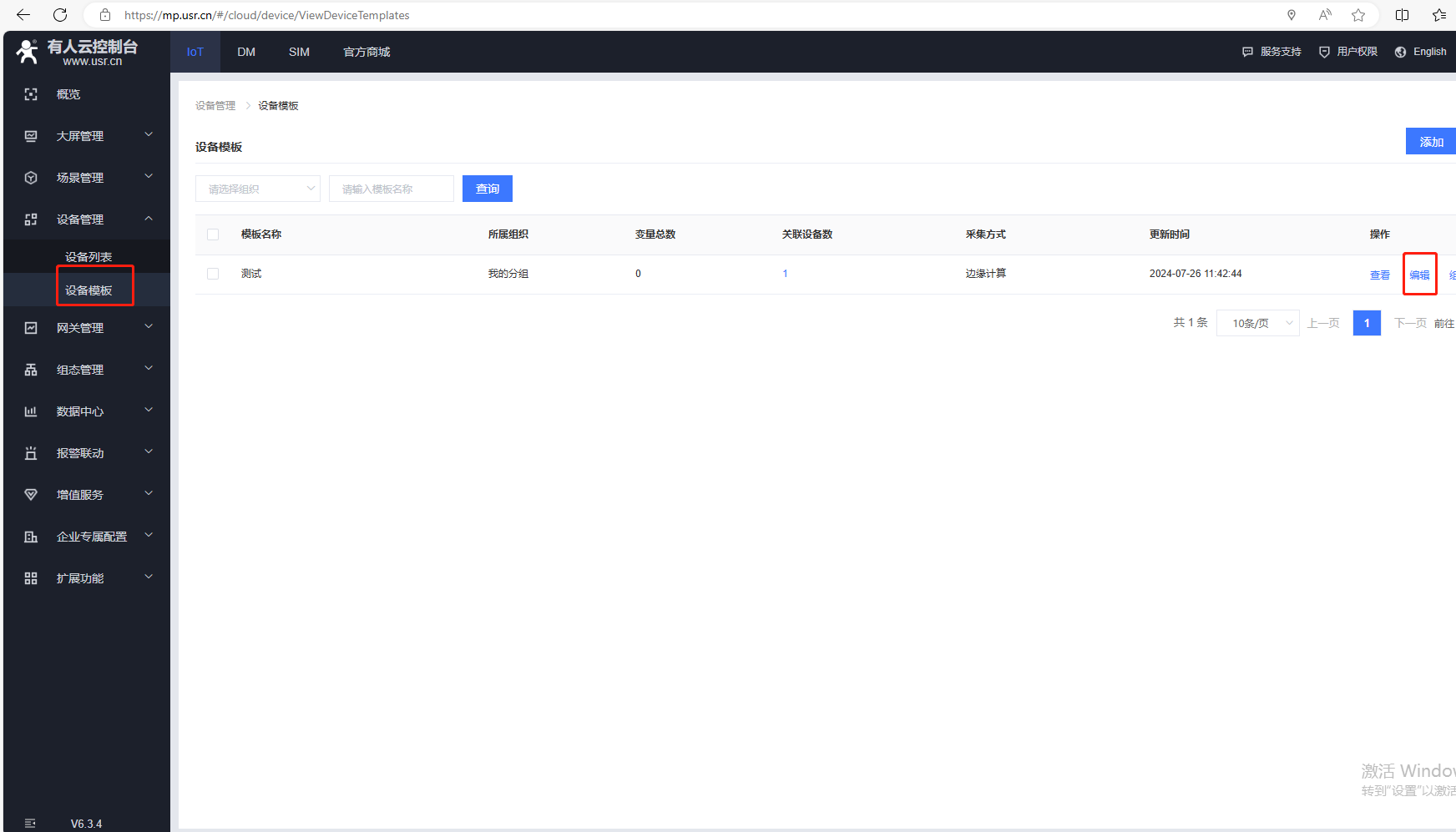

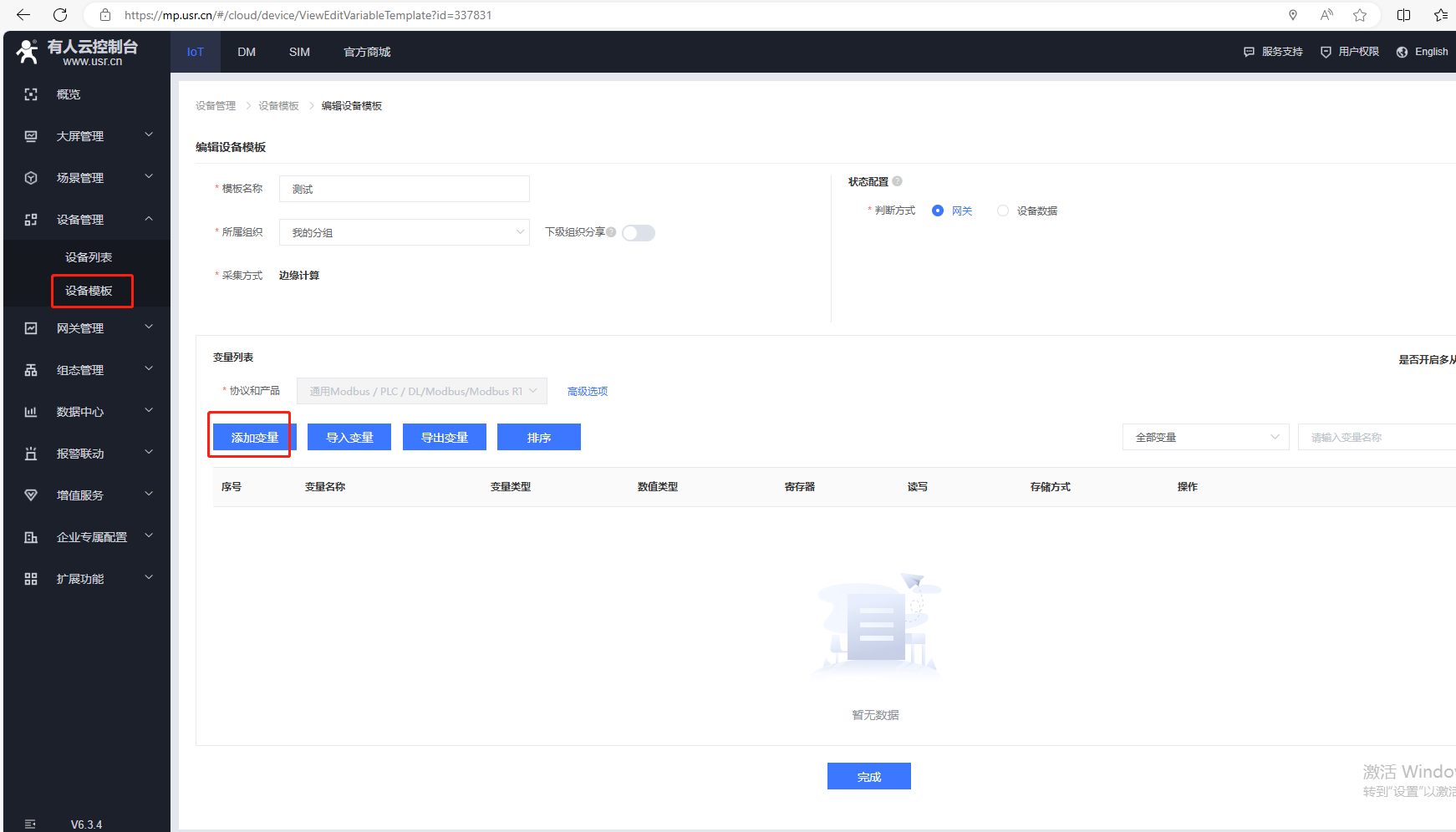

（6）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

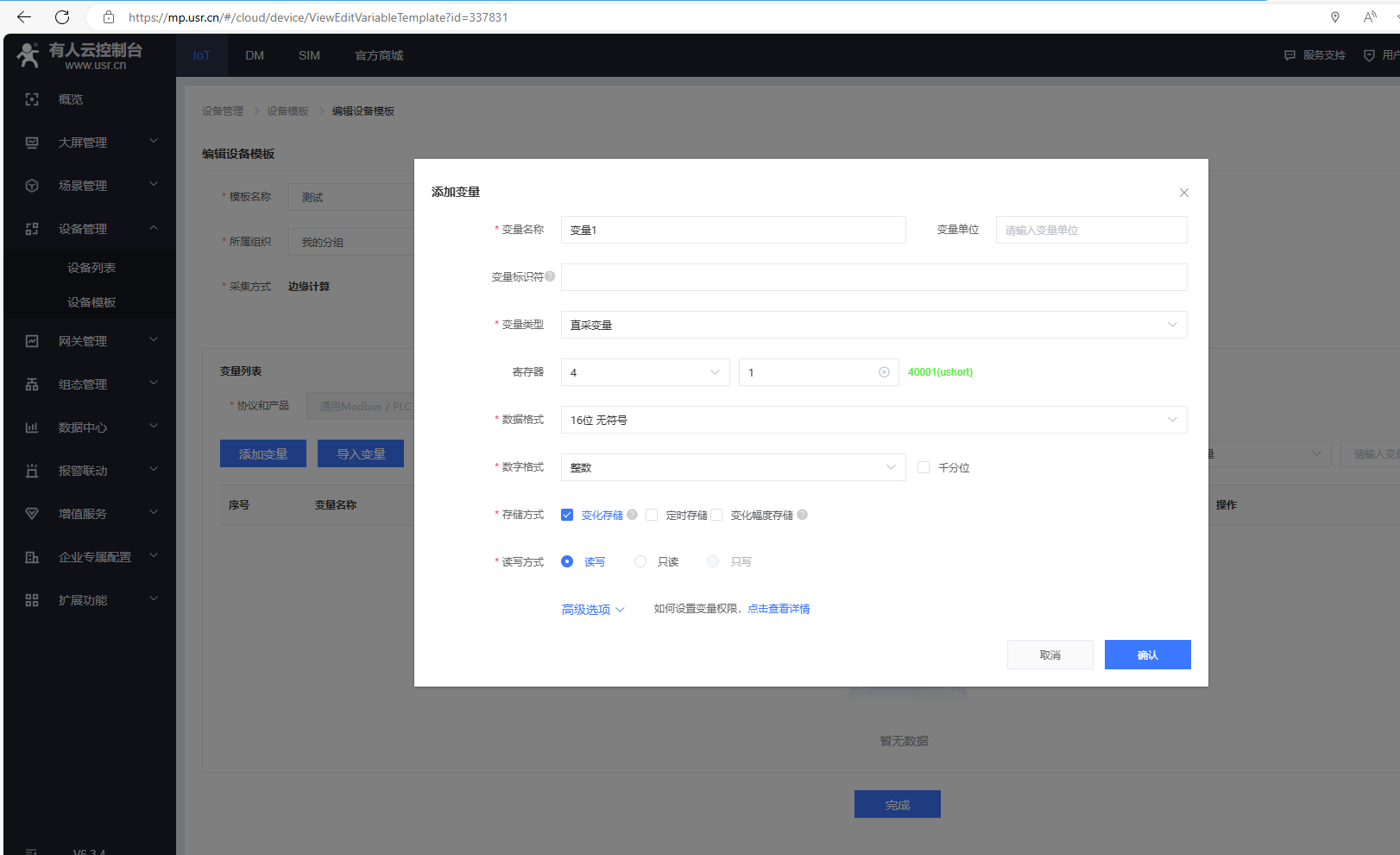

添加第一個變量，輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

可以選擇存儲方式變化存儲和讀寫方式，點擊確認，最后點擊完成。

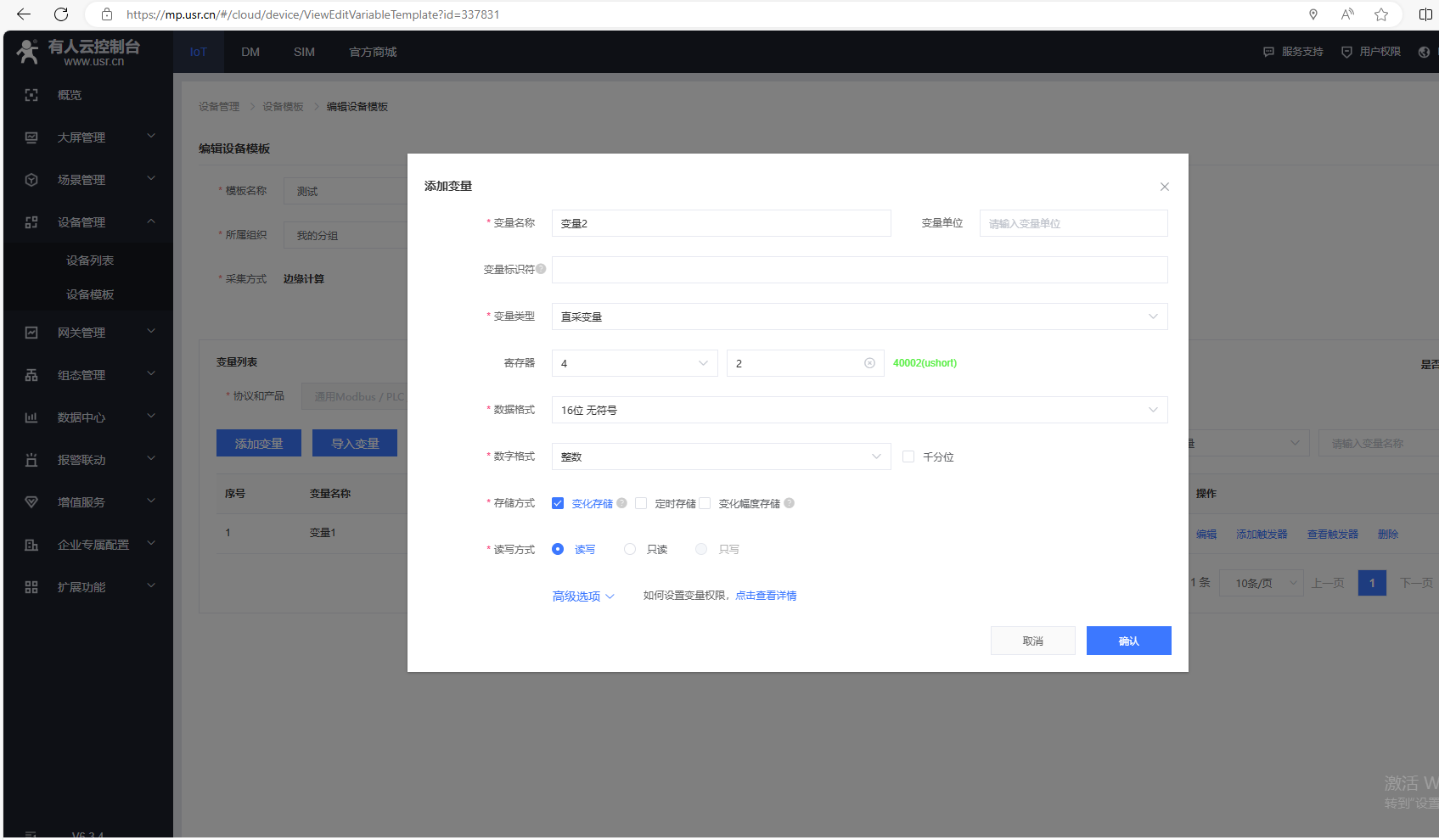

添加第二個變量，輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置2（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

四、USR-N510-H7參數設置

1、局域網搜索N510 IP

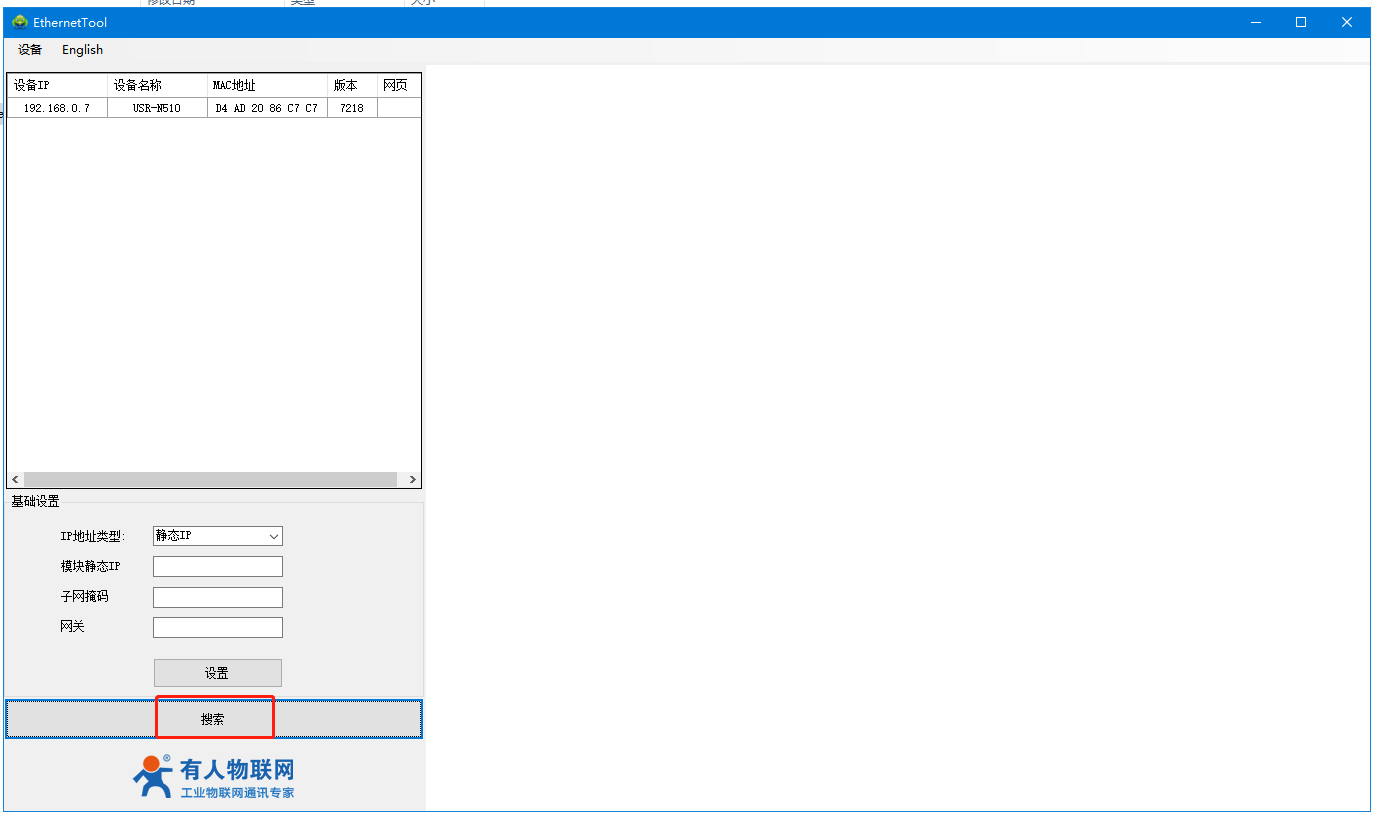

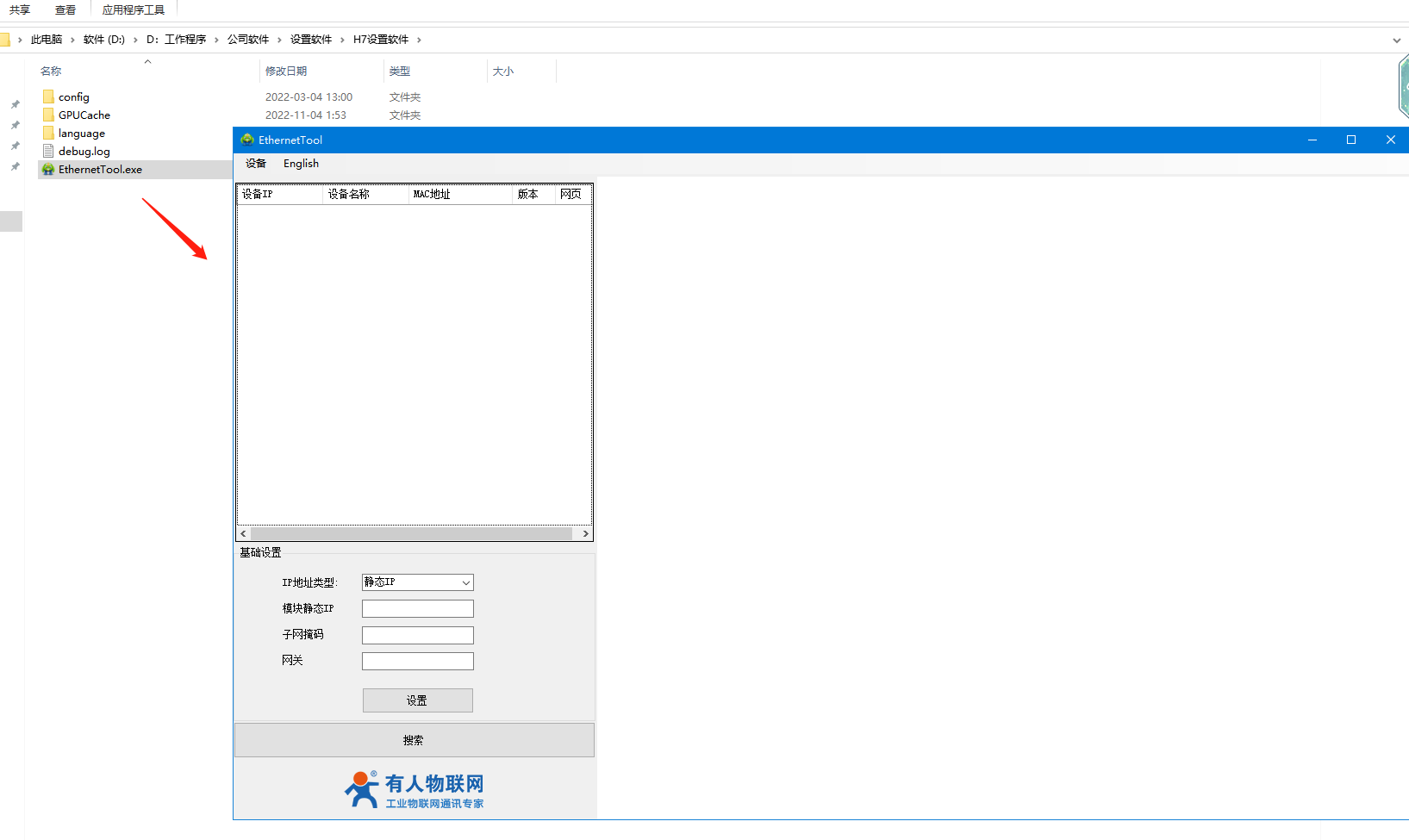

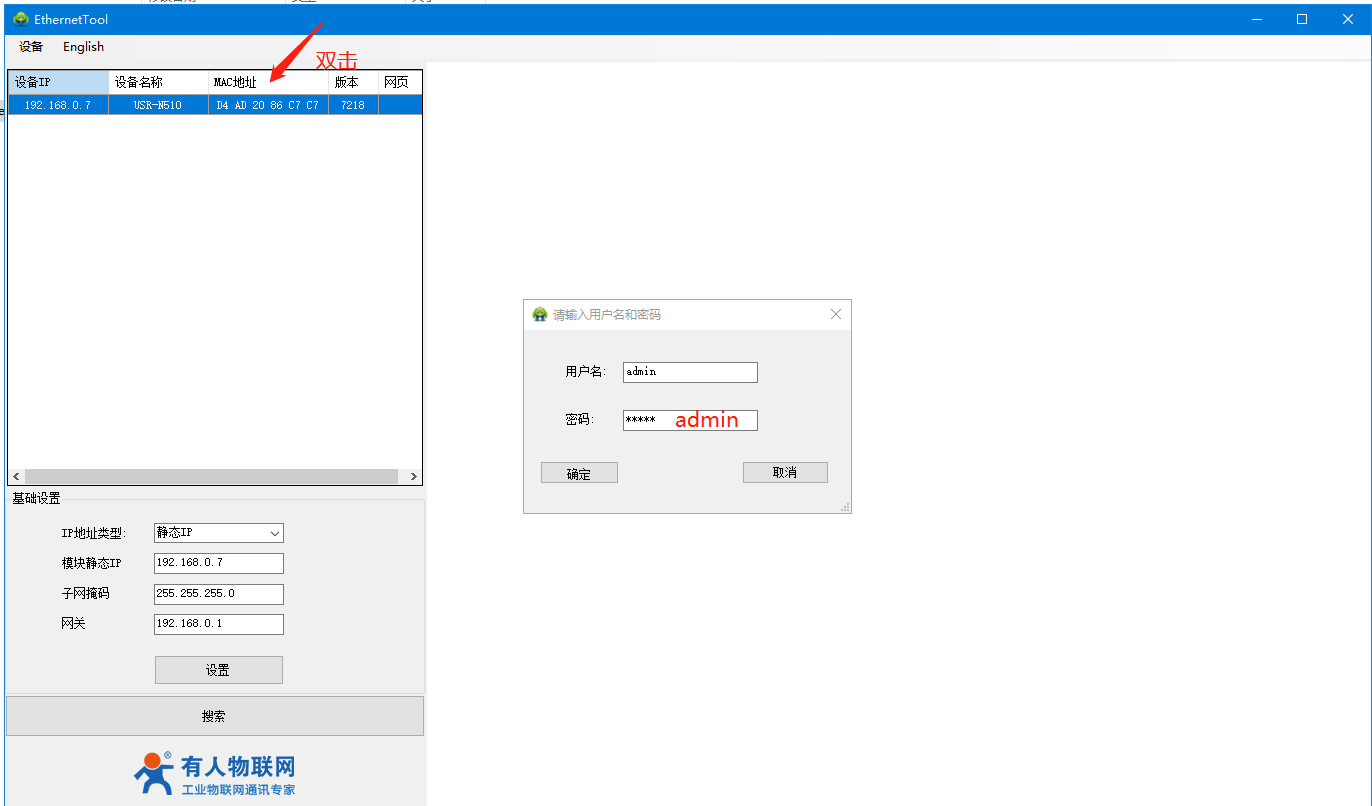

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。

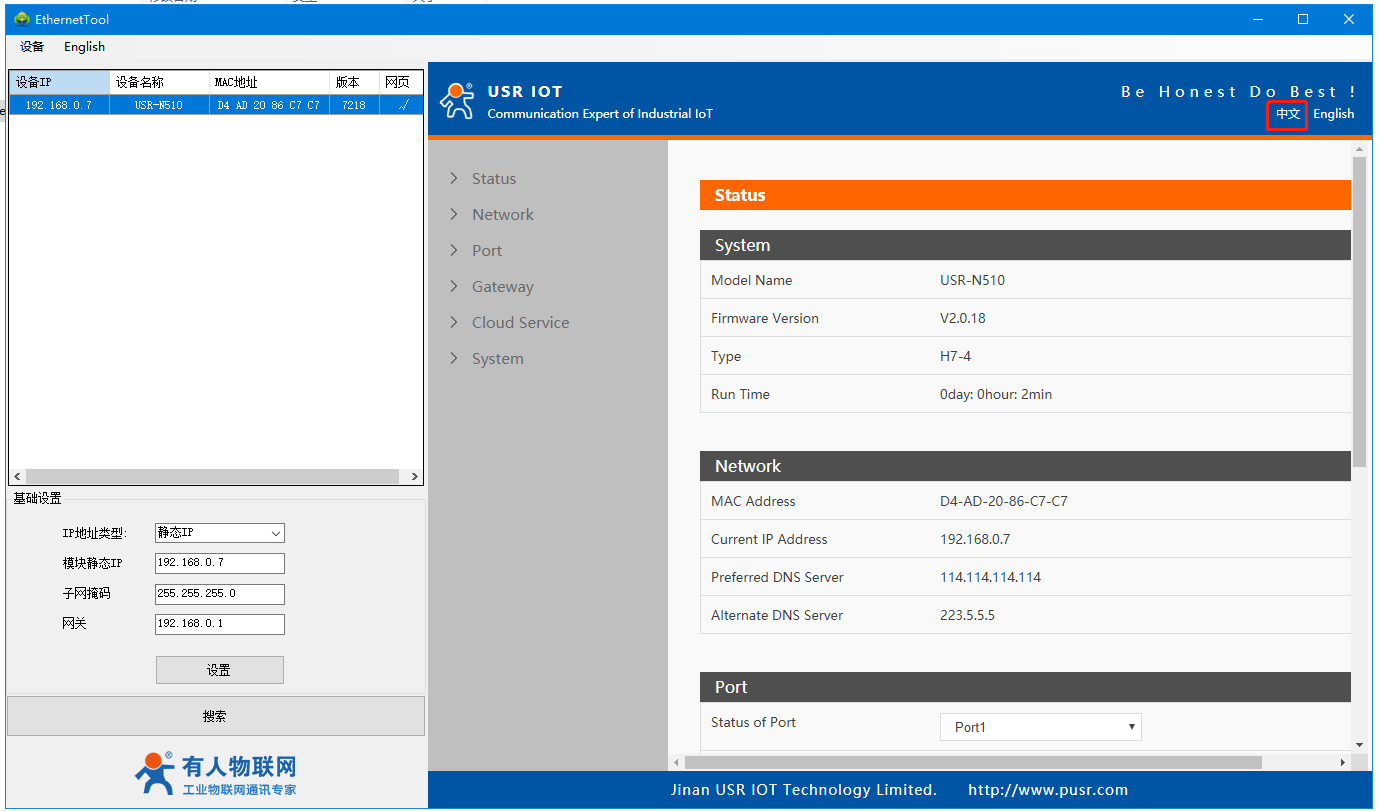

2、N510網頁切換中文顯示

3、設置端口1參數

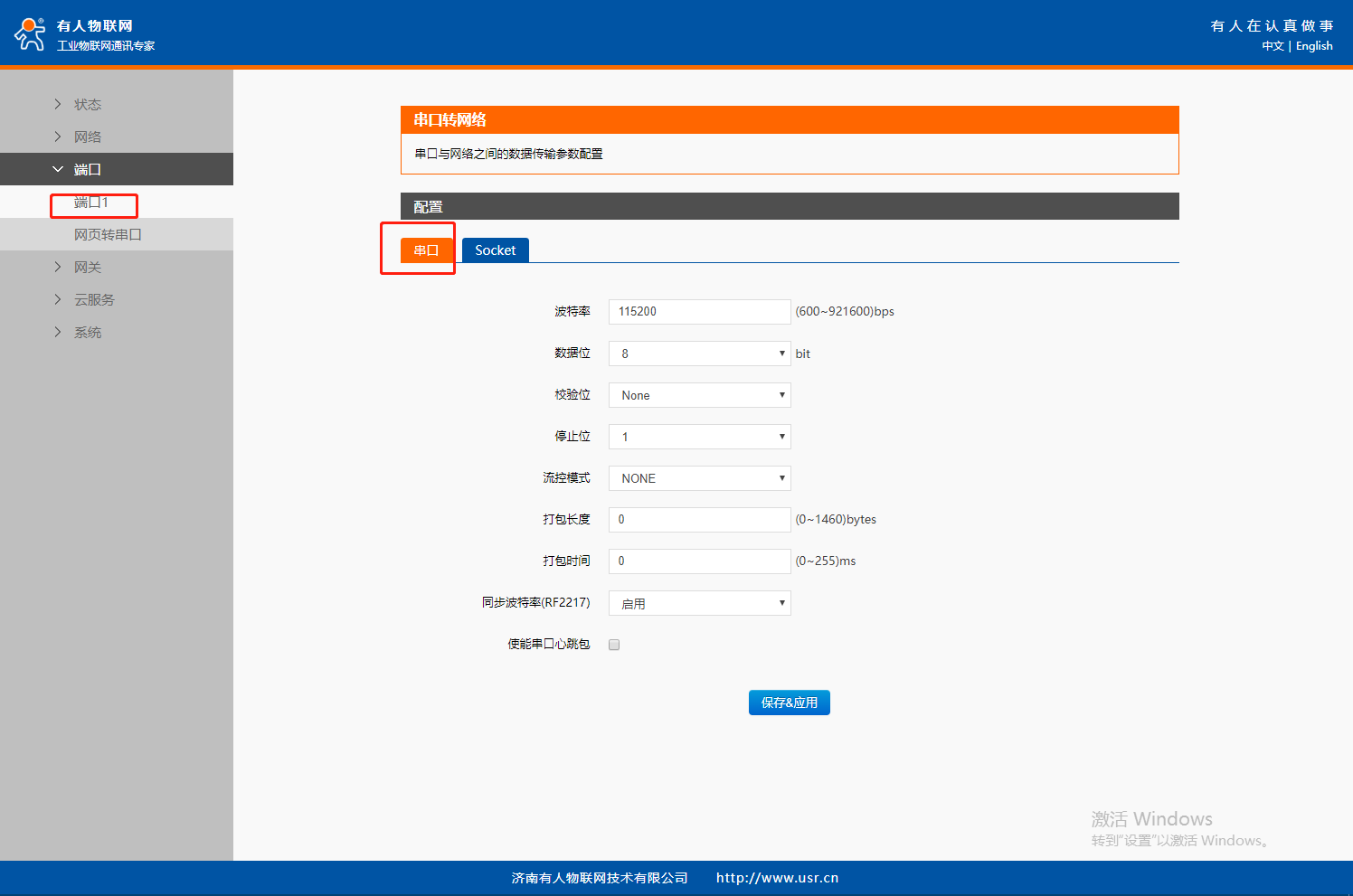

（1）串口參數波特率、數據位、停止位、校驗位，實際測試和所接串口從機參數保持一致。

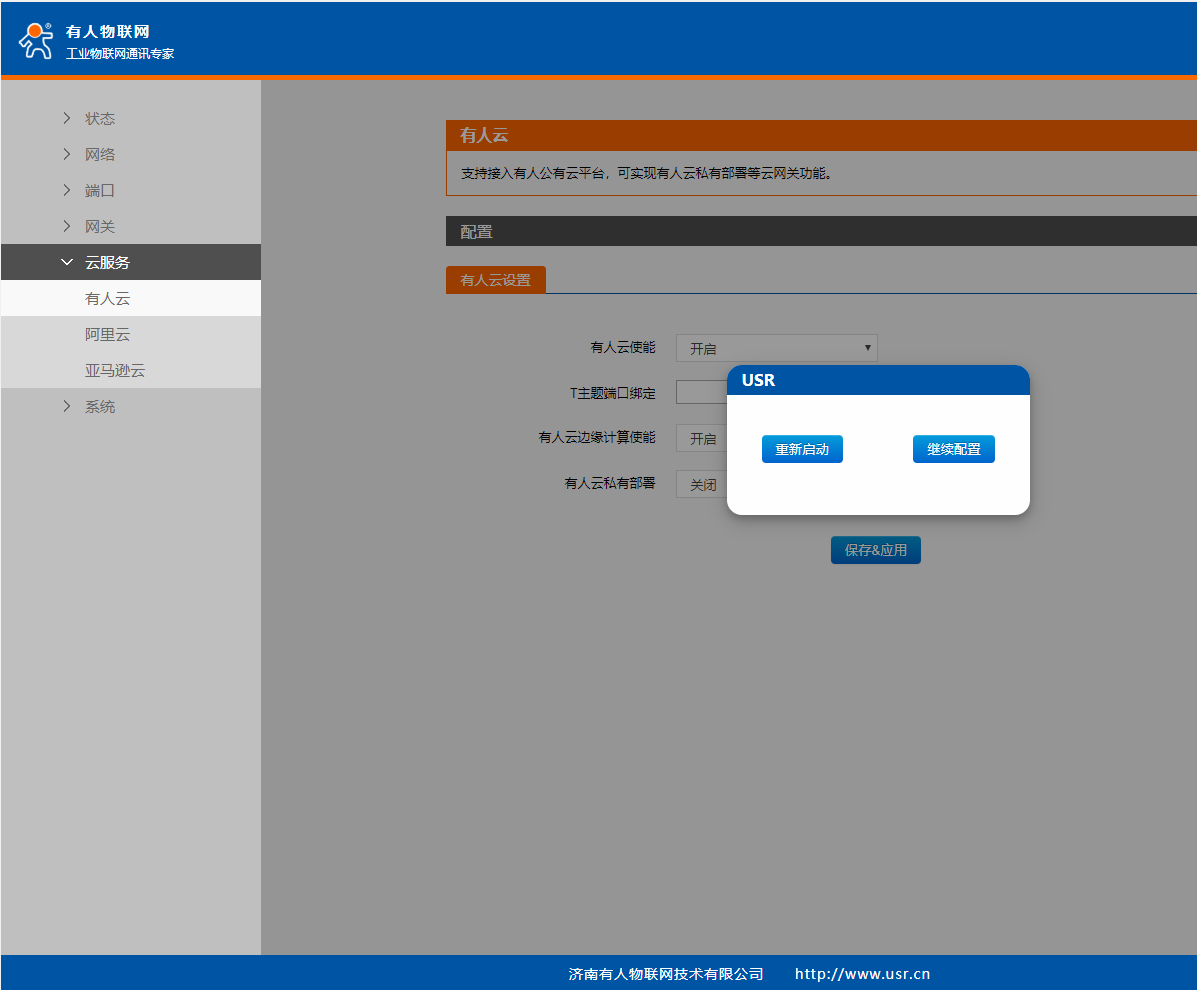

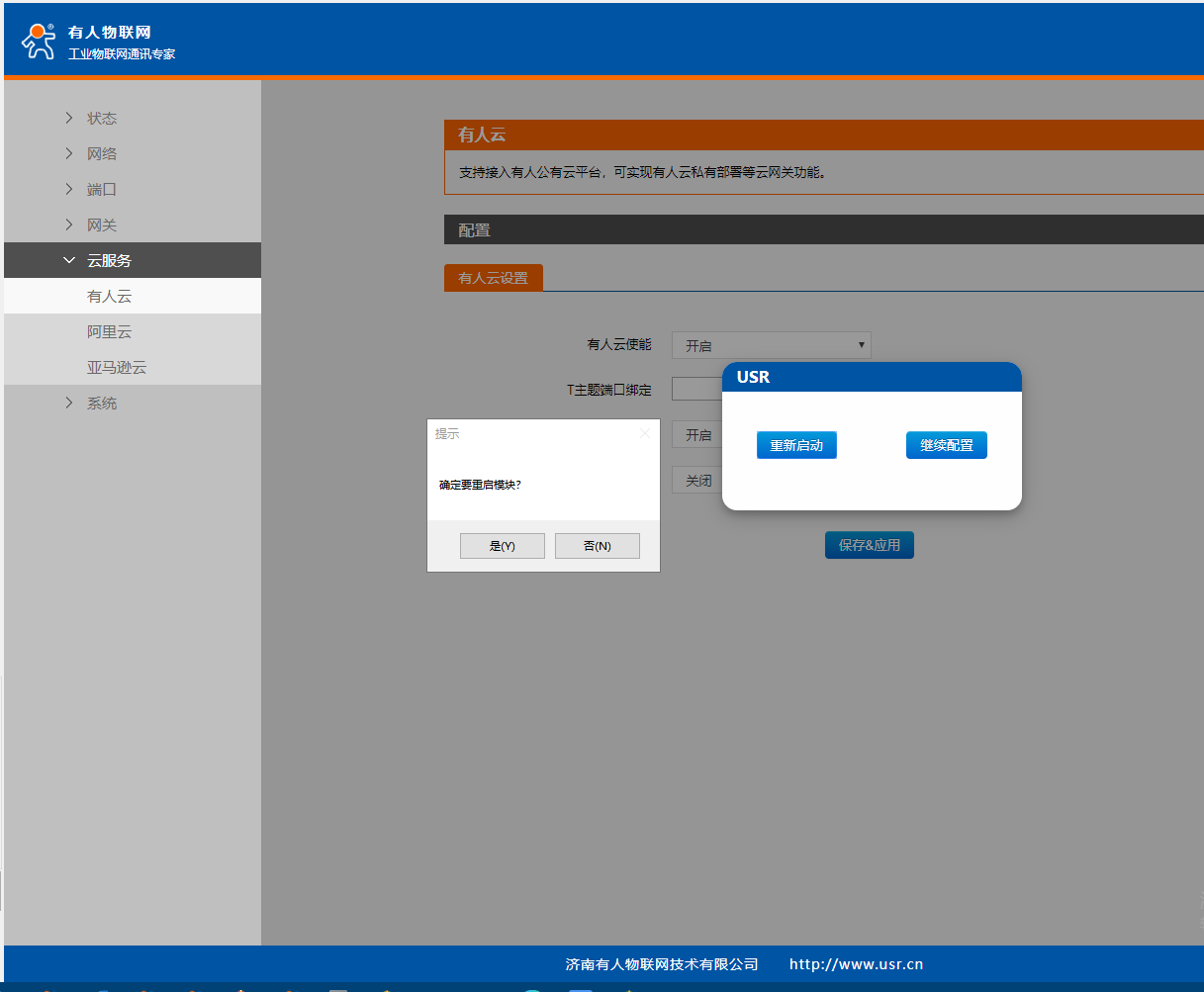

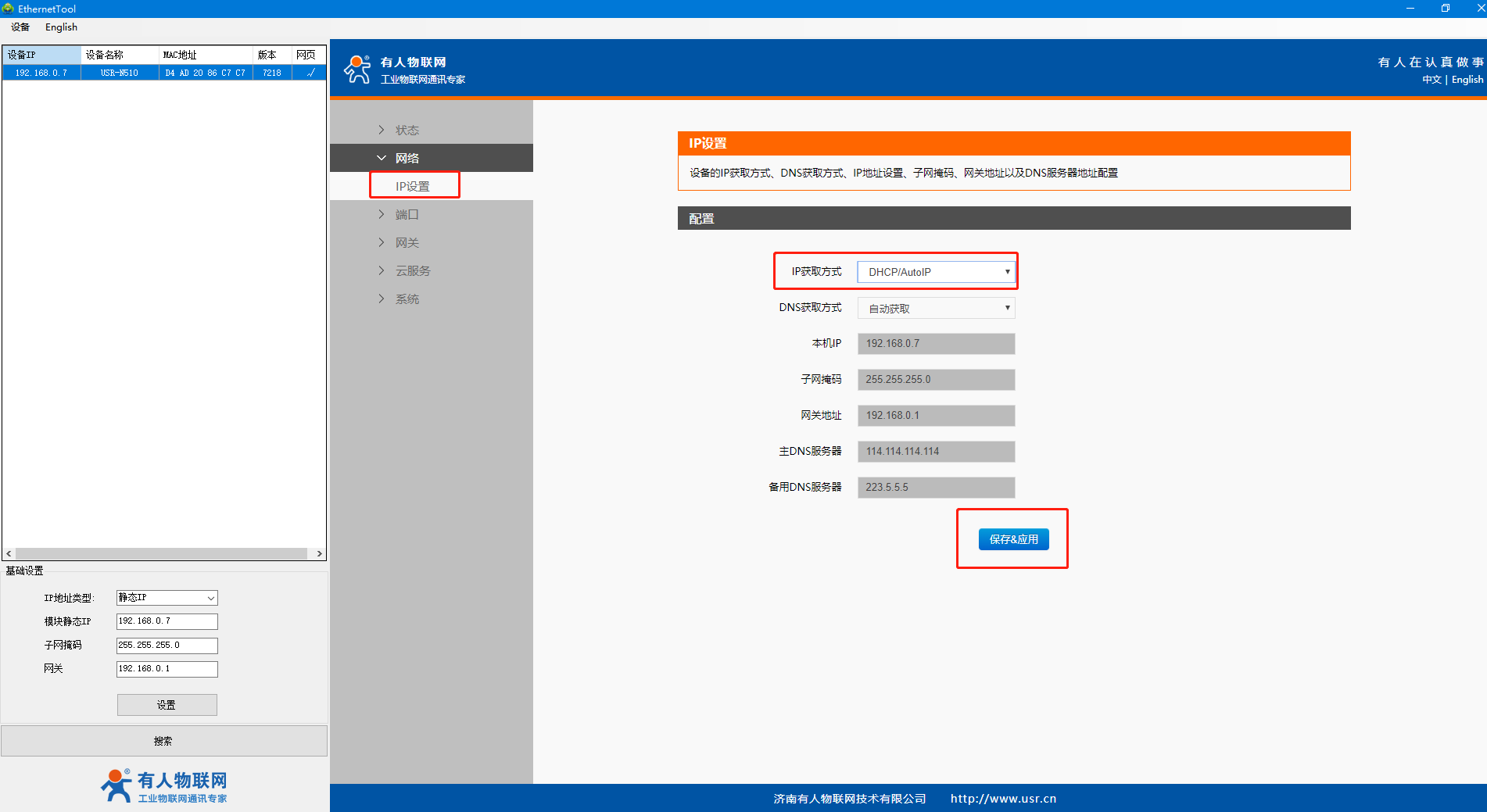

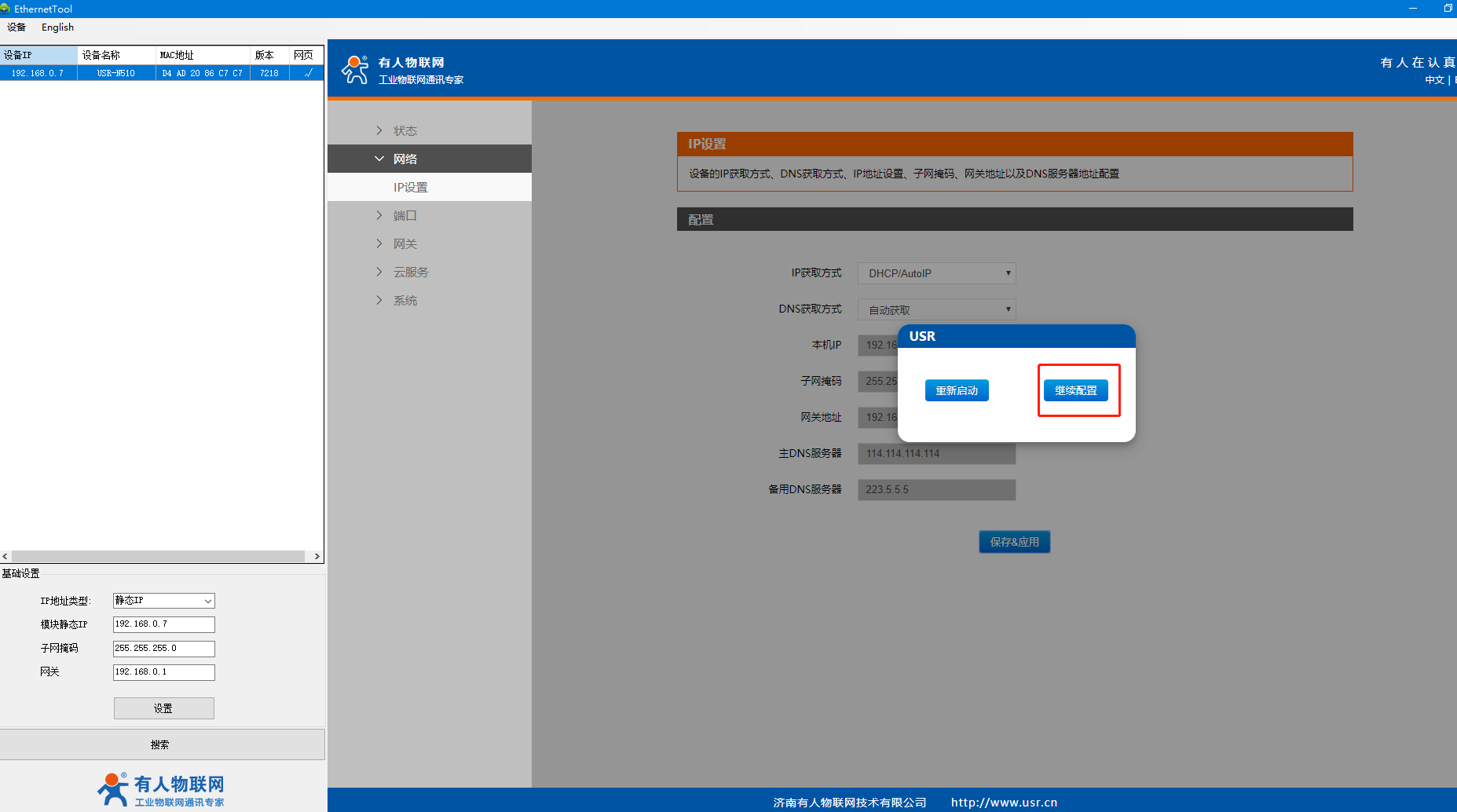

（2）IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

（3）有人云設置：

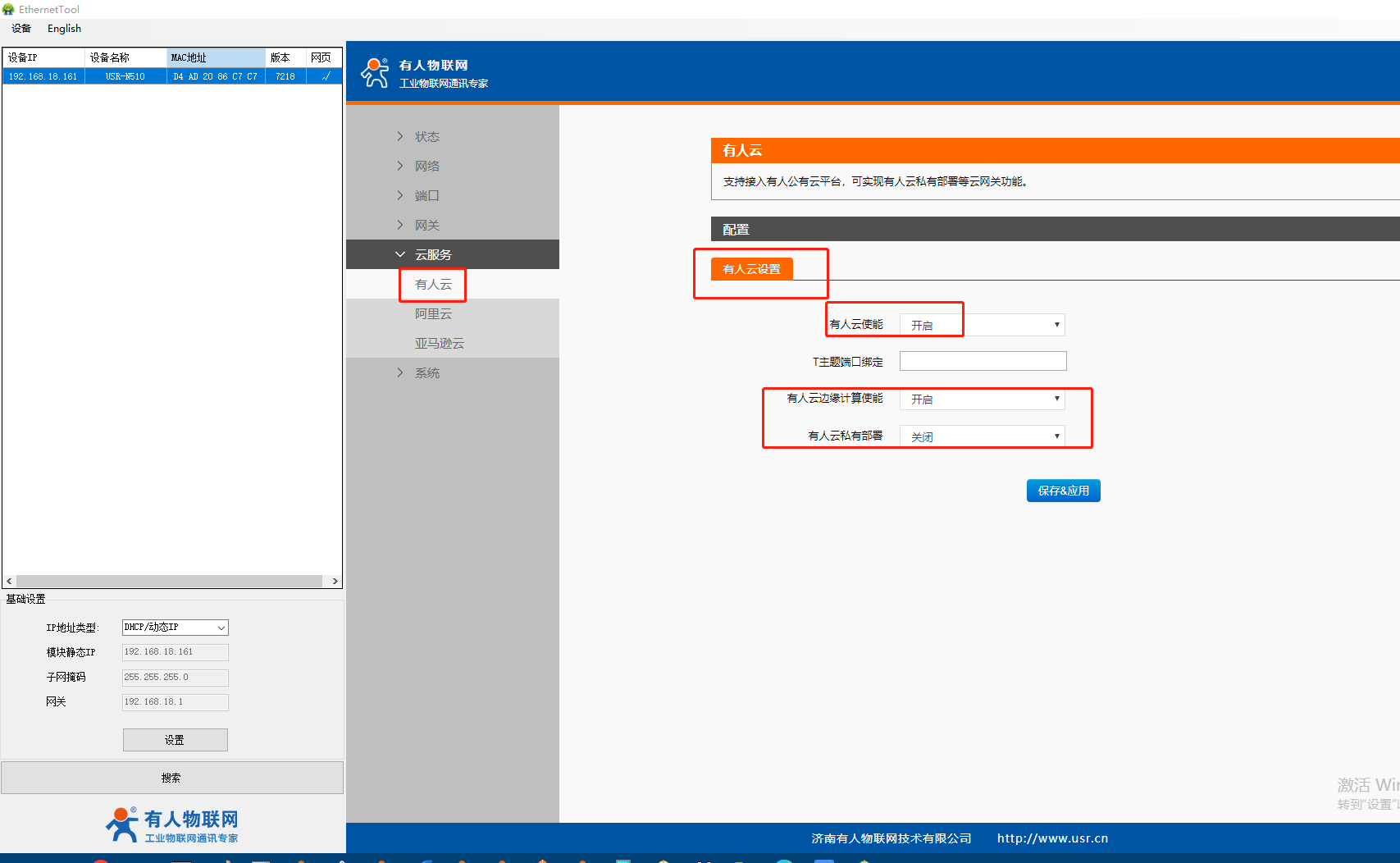

點擊云服務，點擊有人云，有人云使能開啟，有人云邊緣計算使能開啟，點擊保存&應用。

（4）最后點擊重新啟動，USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。

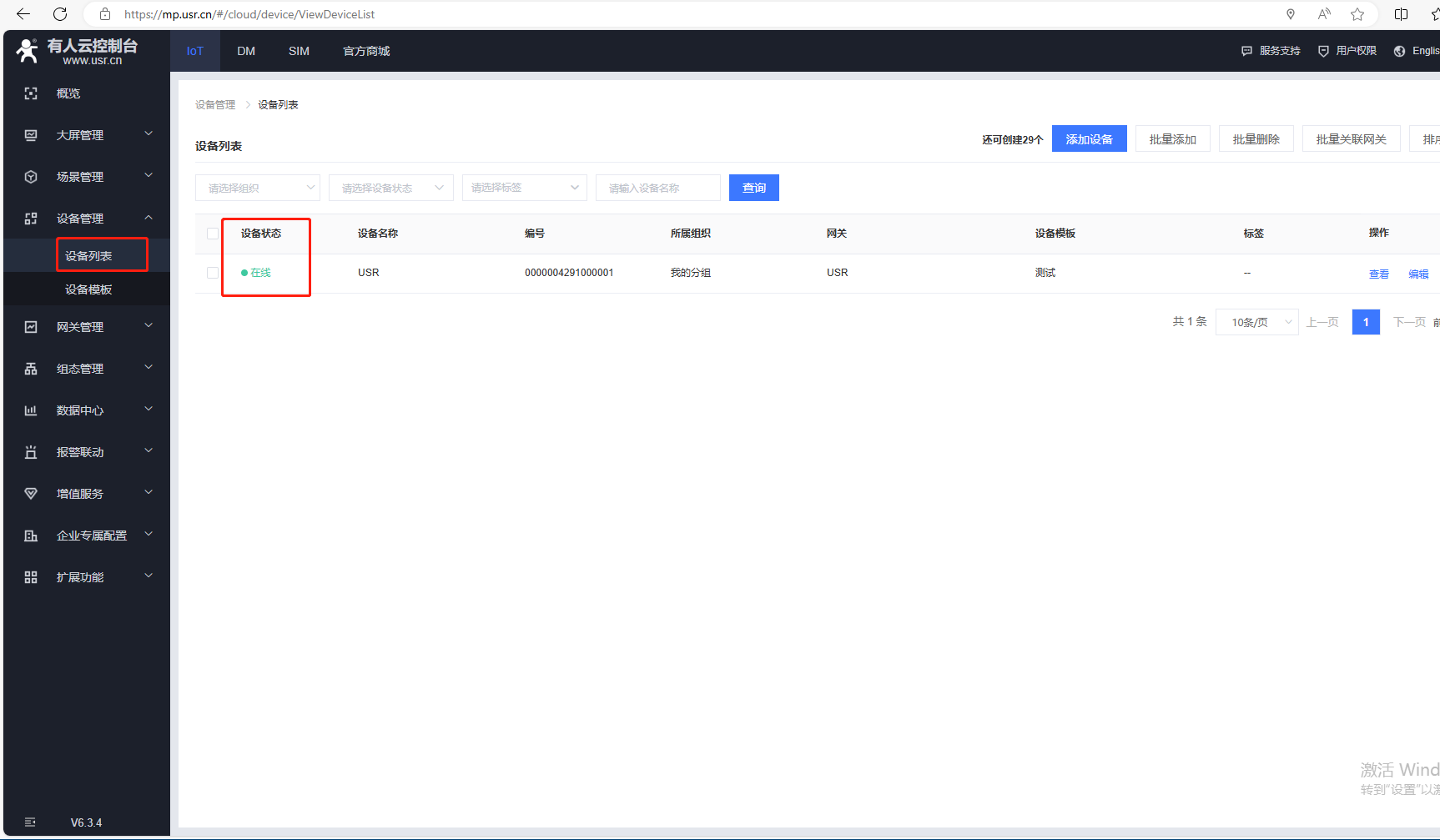

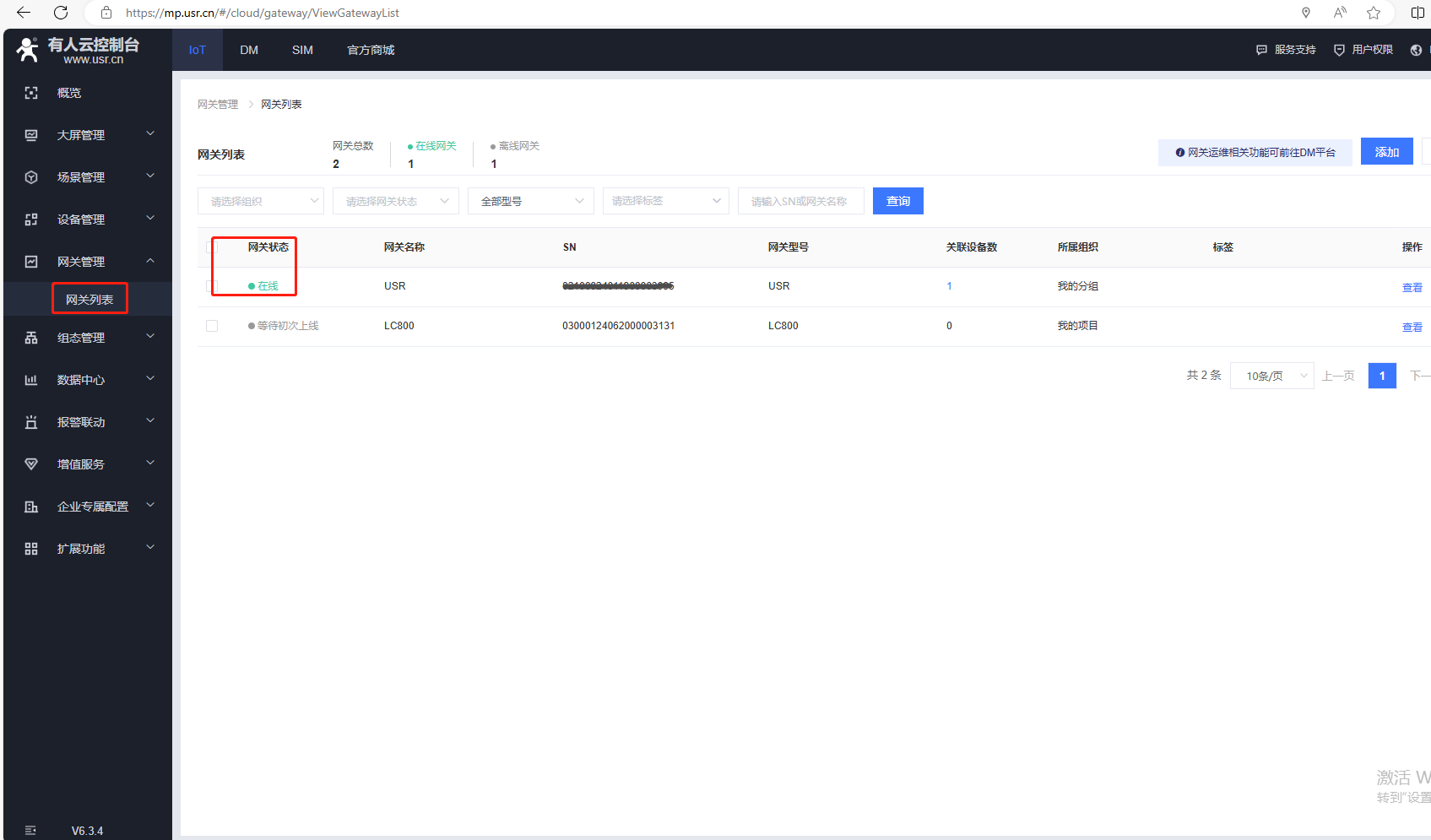

3、有人云設備在線

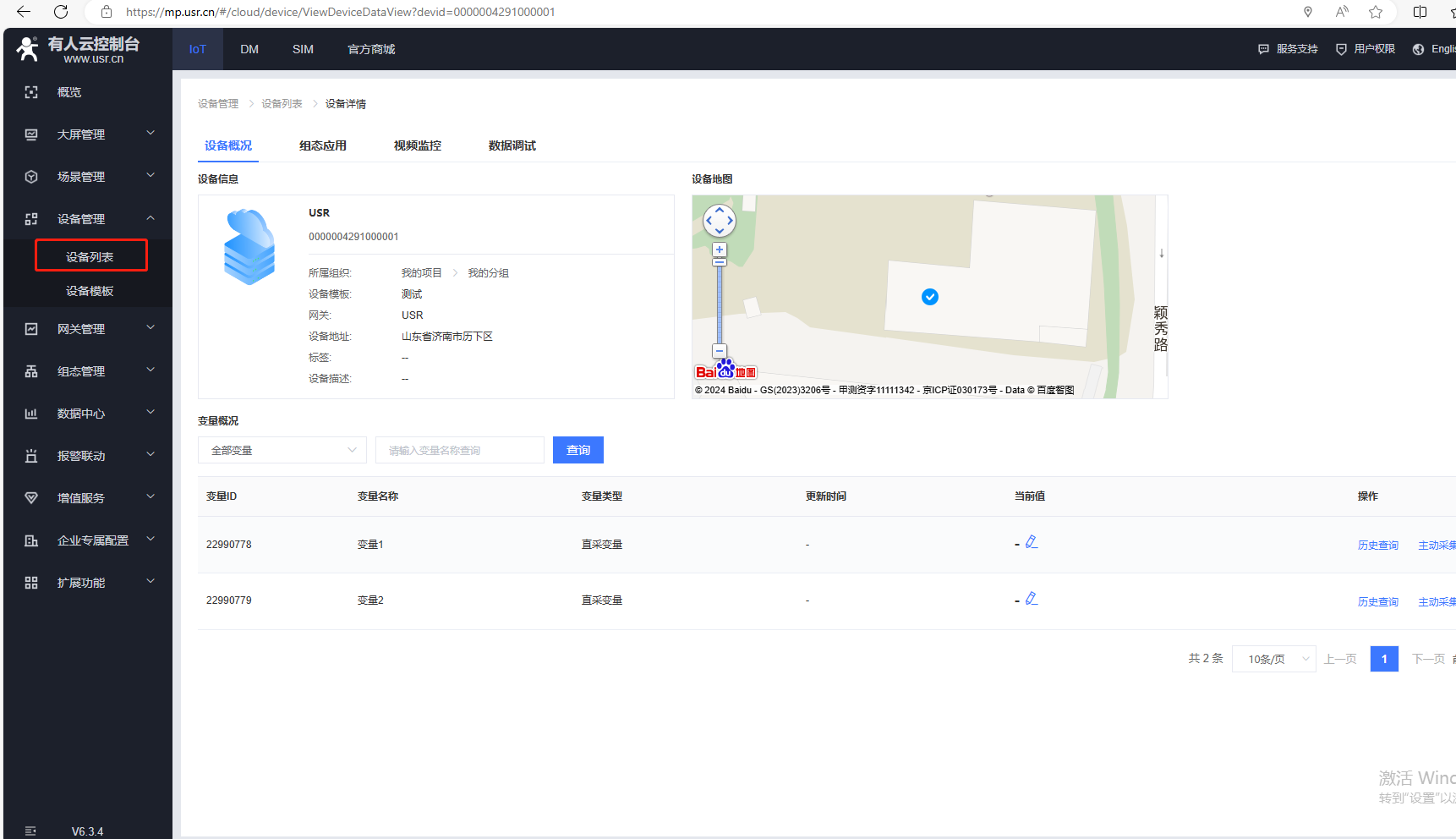

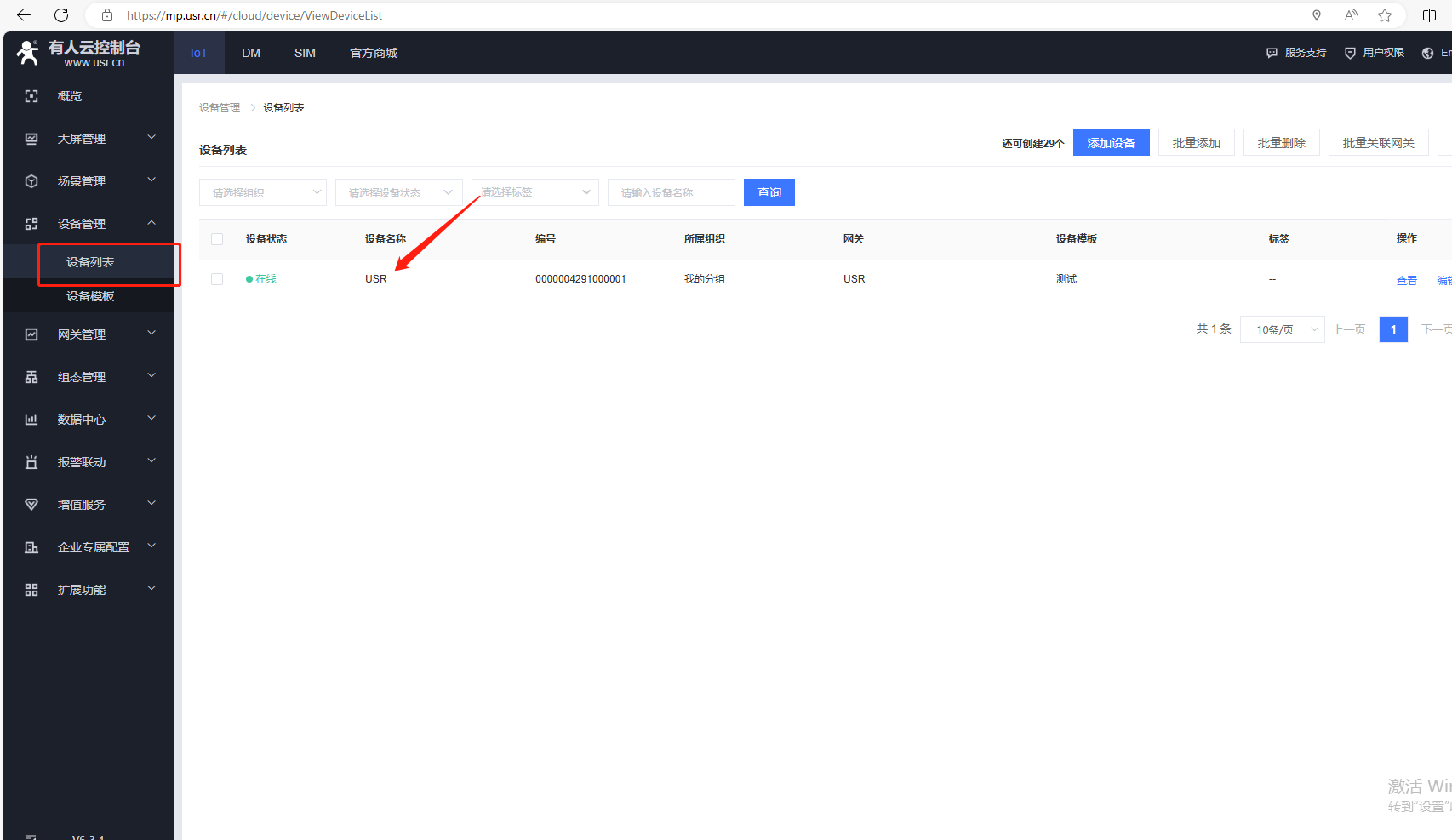

4、返回設備列表，點擊設備名稱，可以去查看變量當前值。

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

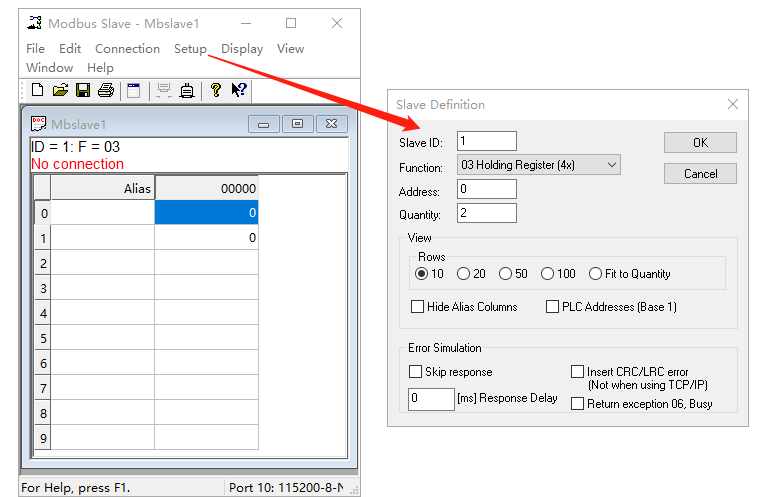

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用2。

就是模擬從機地址1，采集2個寄存器地址0、寄存器地址1的數據。

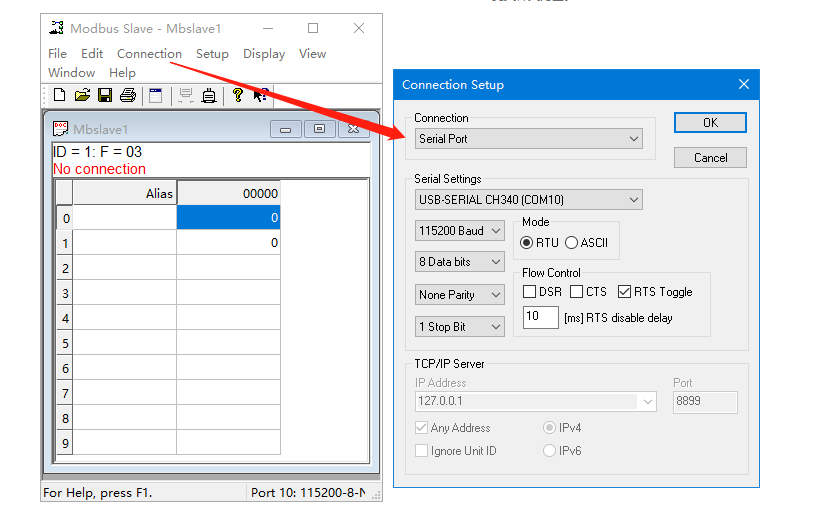

（2）點擊Connection,選擇串口，對應USR-N510-H7所接USB-RS485串口線的COM口號，串口參數和USR-N510-H7串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

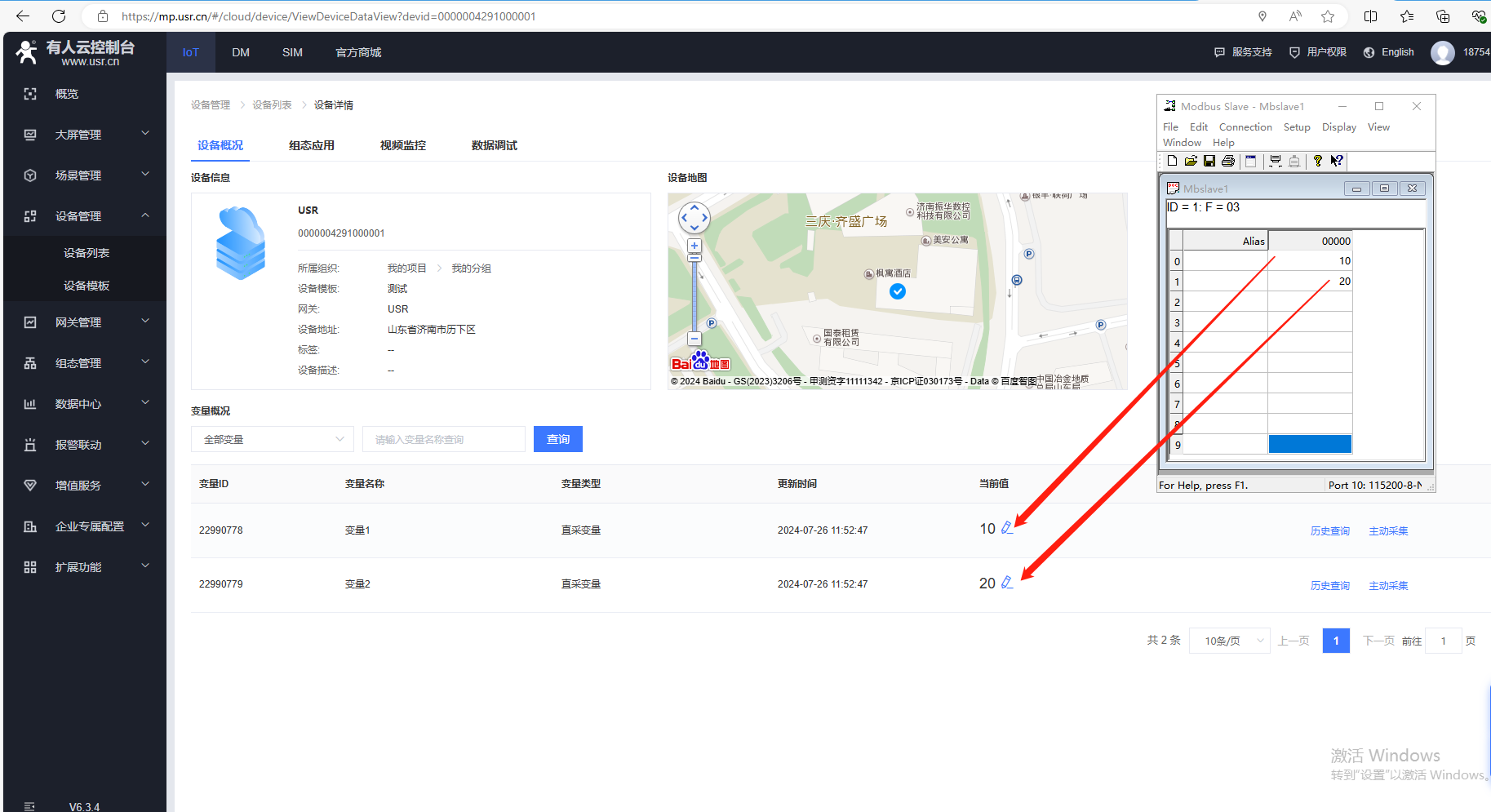

2、MODBUS slave數據設置10，20，可以看到變量采集的當前值數據10、20。

編寫人：金志方 編寫日期：2024-07-26

審核人：金志方 審核日期：2024-07-26

訂正版本：V1.0 訂正內容：初稿
