USR-N520-H7 SN方式連接有人云（V6)云端輪詢示例
一、資料下載
USR-N520 說明書（新版本）下載鏈接：http://www.bbxnc.com/Download/1108.html
USR-N520-H7 規格書官網下載鏈接：http://www.bbxnc.com/Download/1160.html
USR-N520-H7 AT指令集官網下載鏈接：http://www.bbxnc.com/Download/1161.html
USR-N520-H7 設置軟件官網下載鏈接：http://www.bbxnc.com/Download/383.html
如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。
如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。
二、硬件連接
1、所需物品
USR-N520-H7 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
超五類網線 1根
筆記本電腦 1臺
聯外網的路由器 1個
2、硬件連接

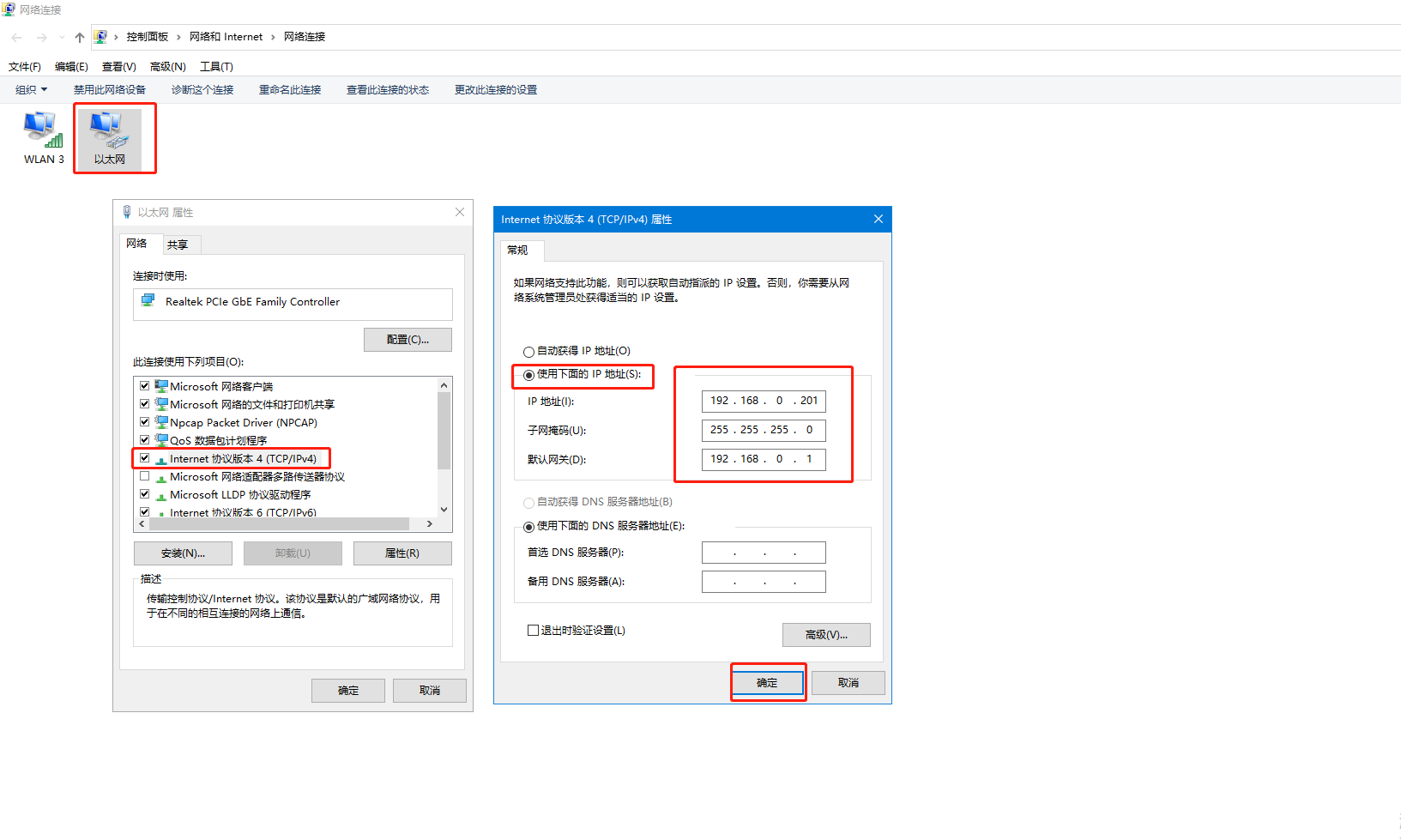

USR-N520-H7 串口1的485串口接1條USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。
電腦提前下載打開H7設置軟件。
連接有人云，需要將N520設置DHCP獲取IP，網線接路由器網口。
3、查看端口號

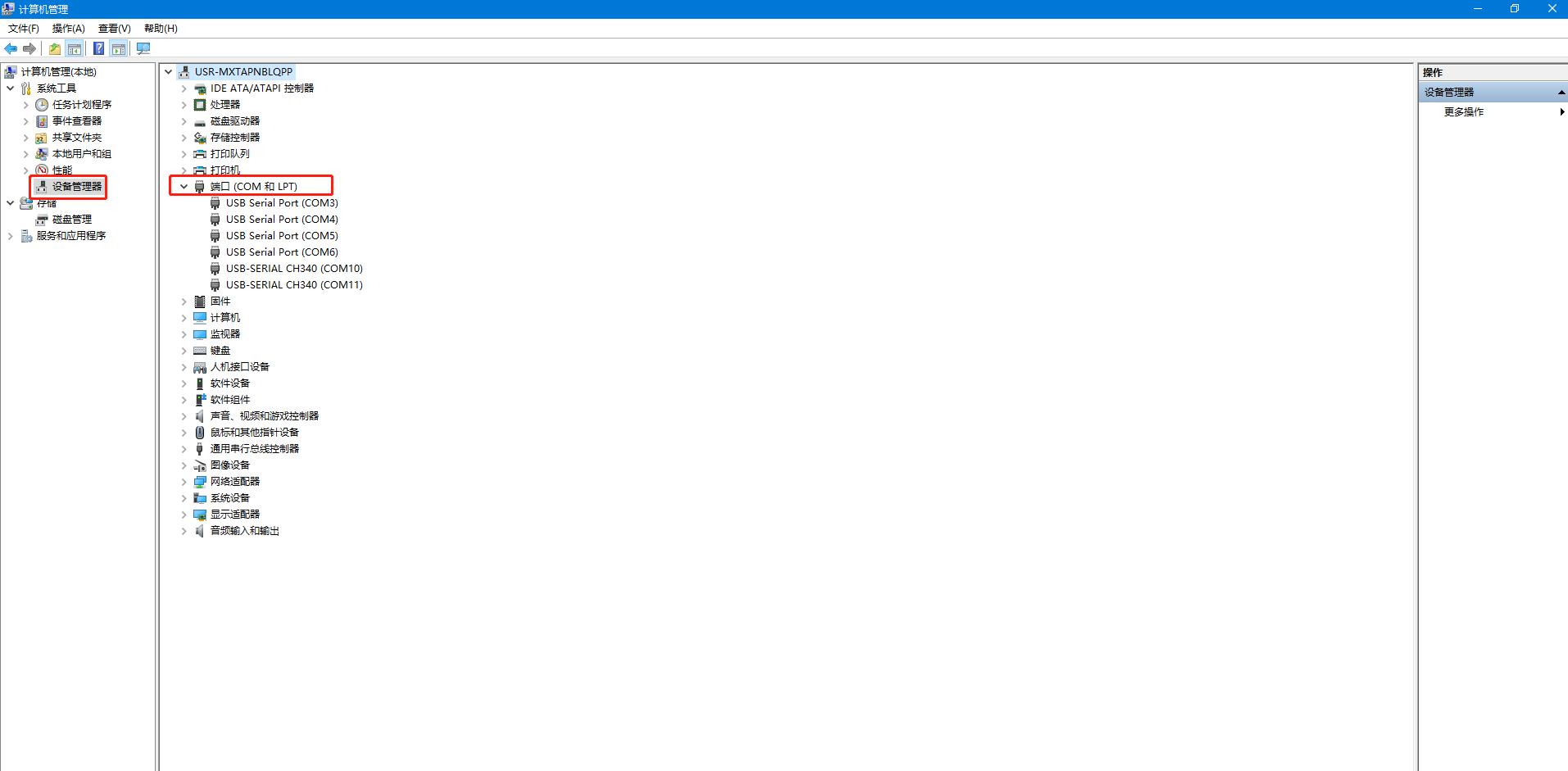

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-N520-H7的USB-RS485串口線COM口號，COM10。
三、有人云參數設置

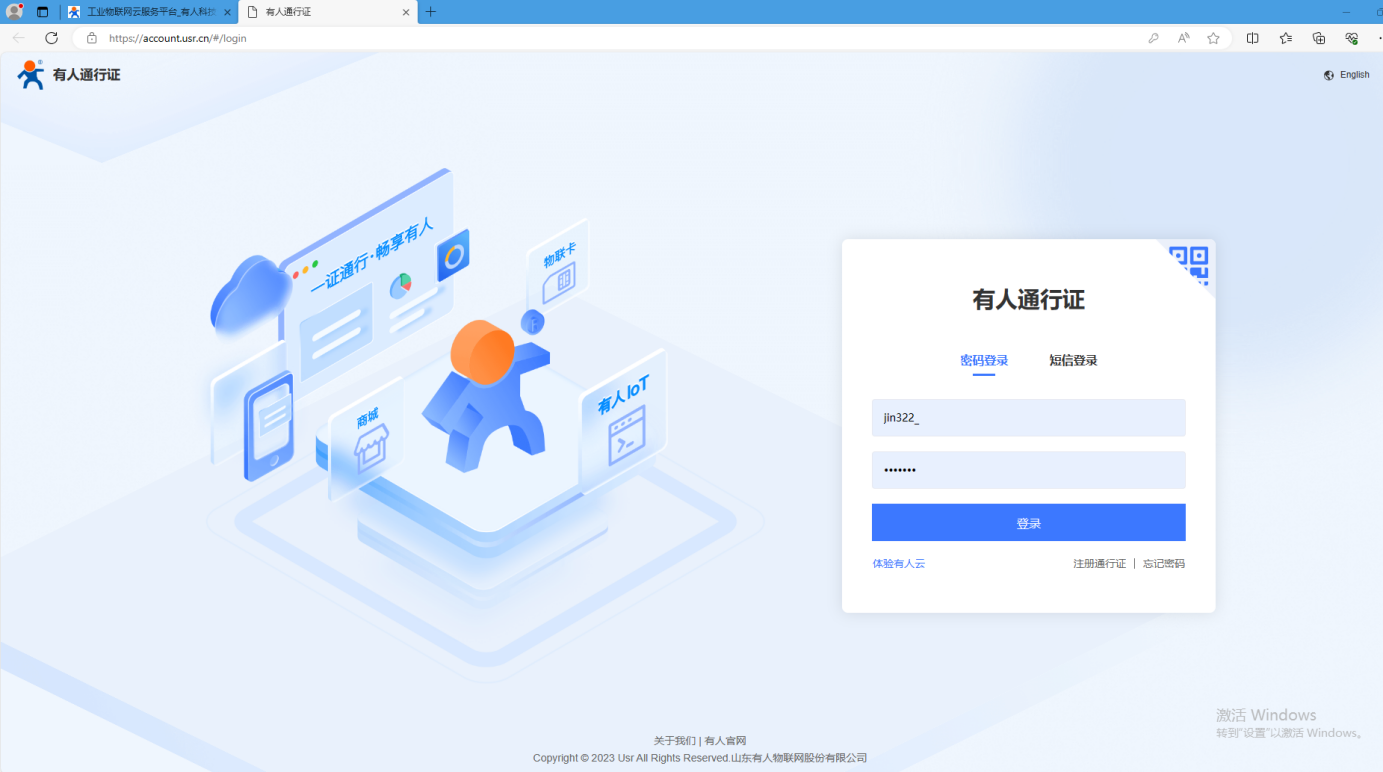

1、登錄有人云賬號

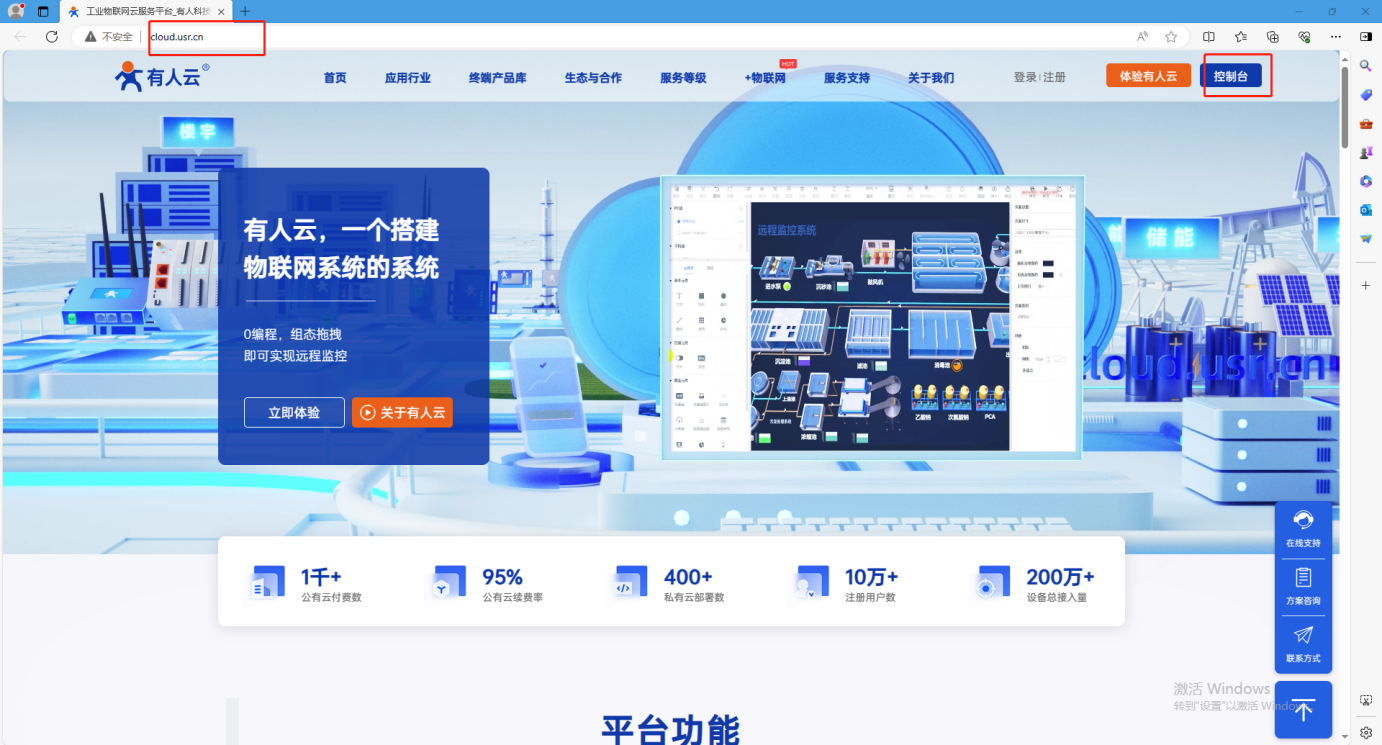

www.bbxnc.com 點擊有人云跳轉到登錄頁面。
2、添加USR-N520-H7設備

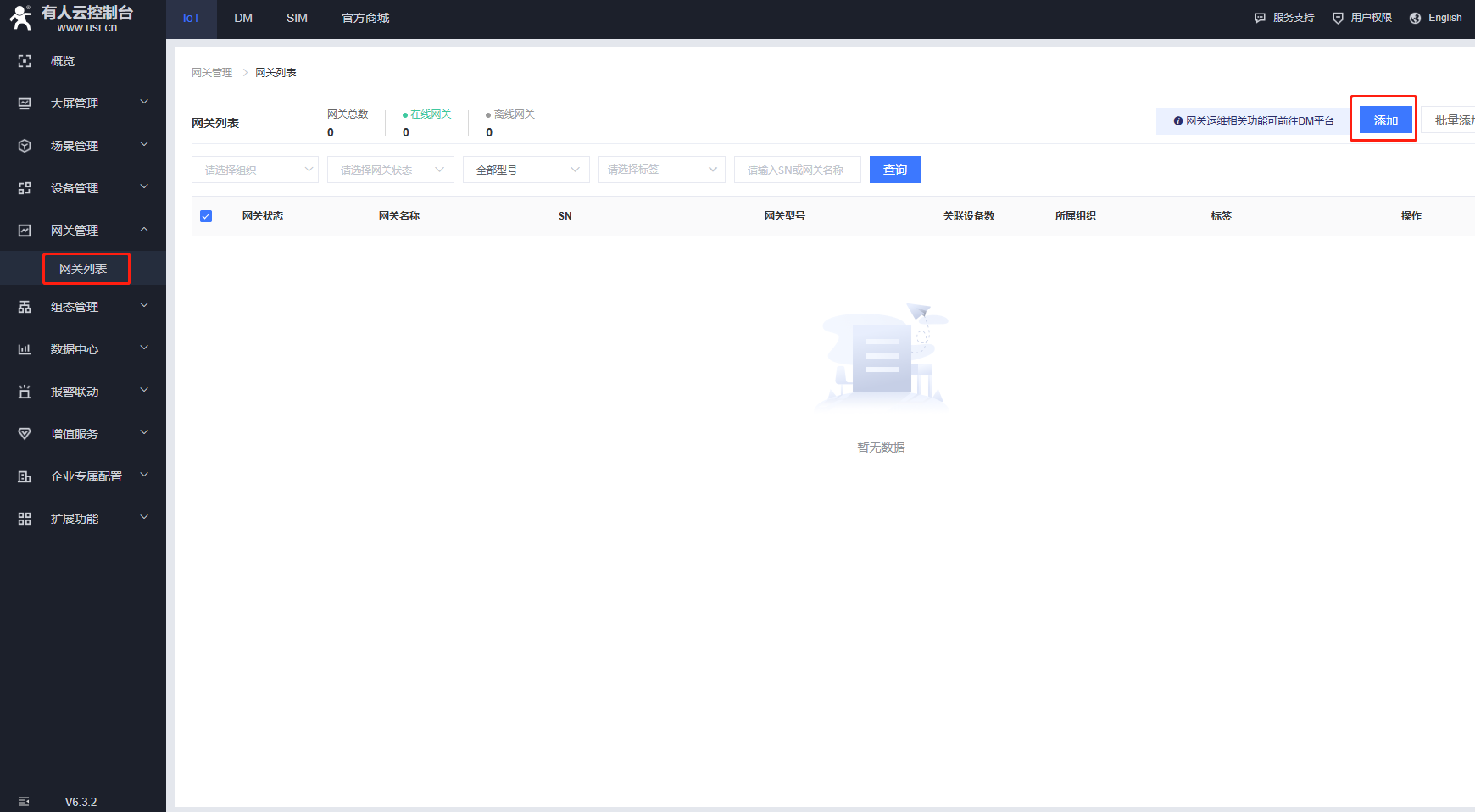

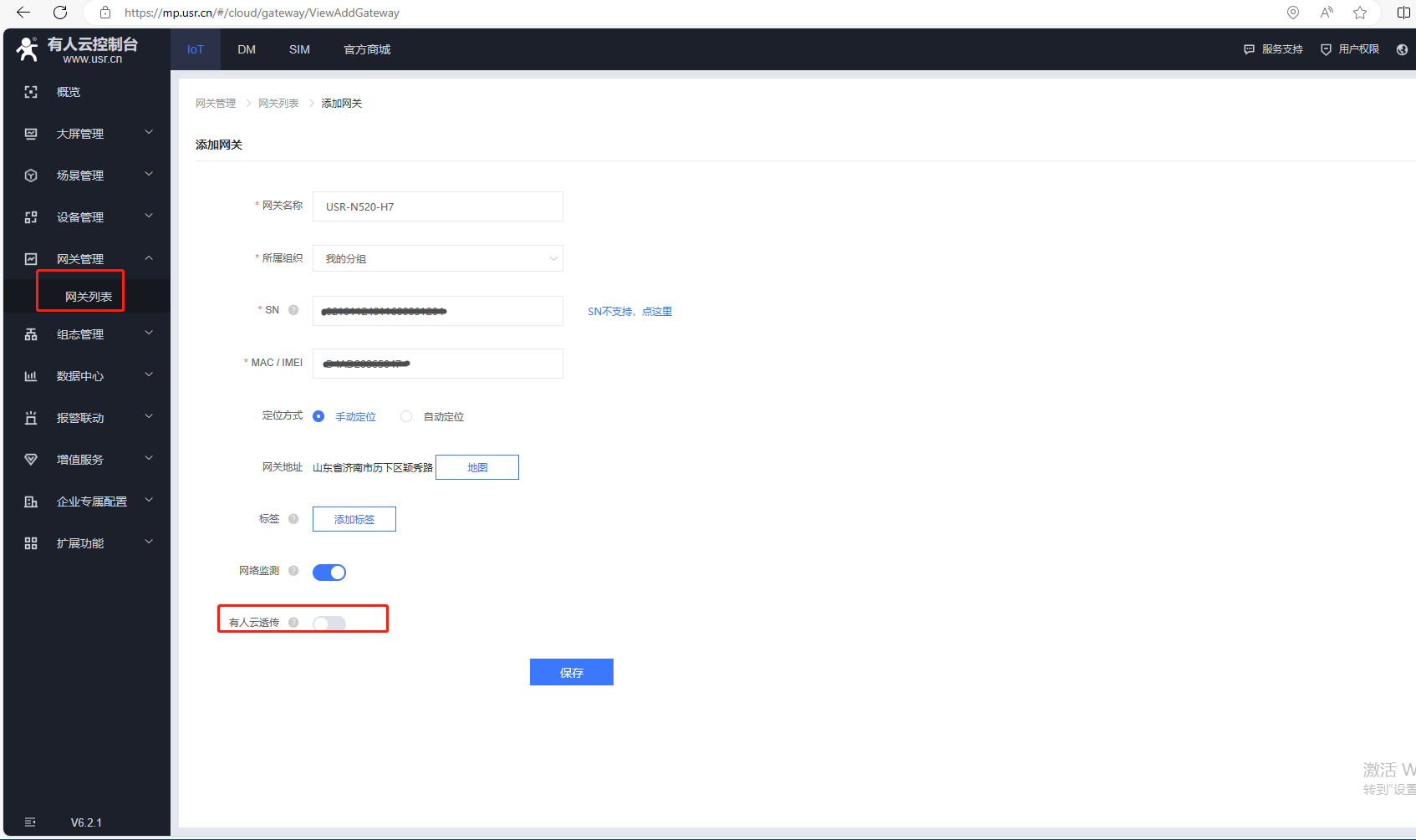

（1）打開網關管理下拉，點擊網關列表，點擊添加。
（2）USR-N520-H7用SN添加有人云，產品標簽上有SN和MAC。有人云透傳需要關閉，最后點擊保存。

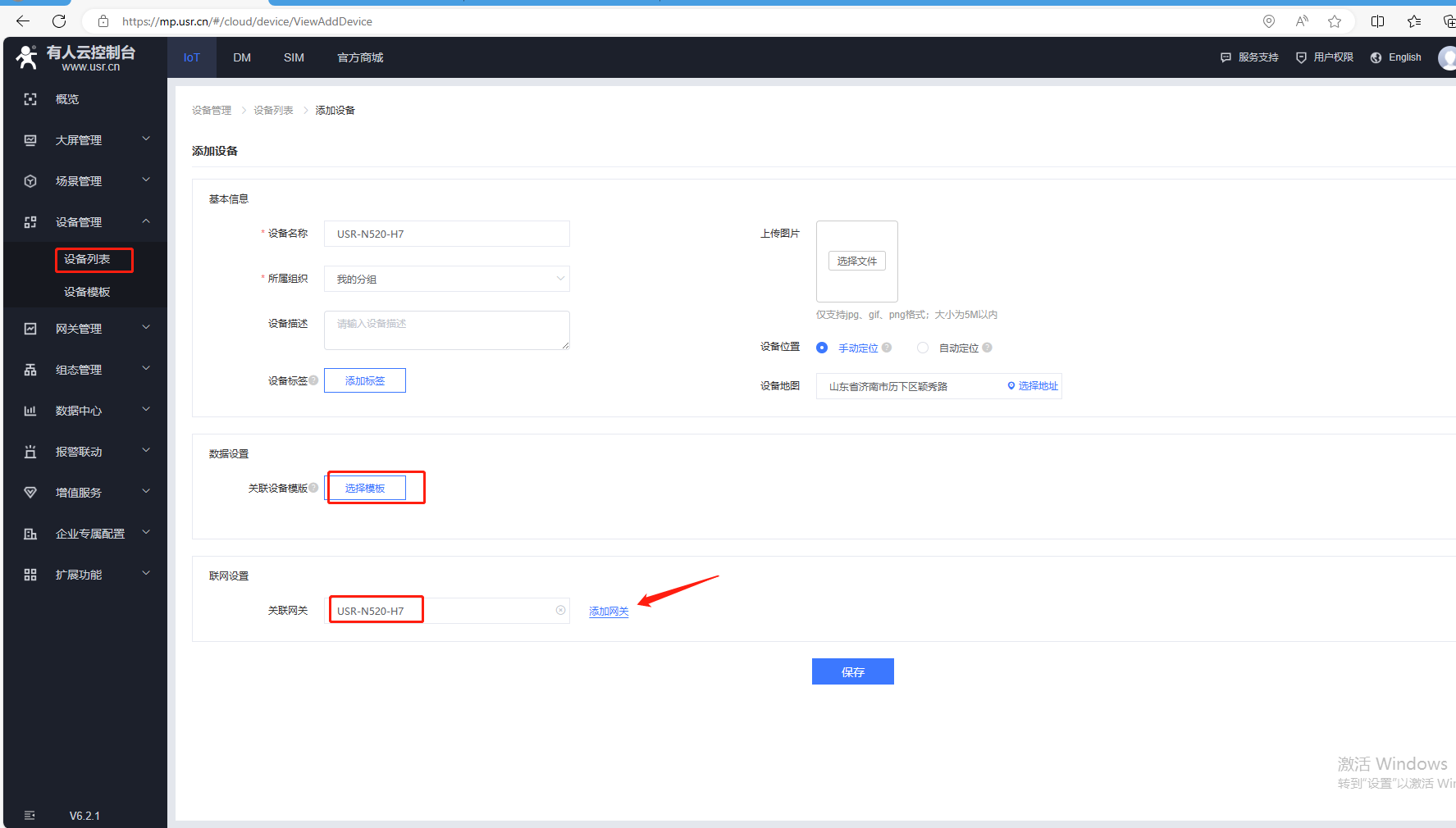

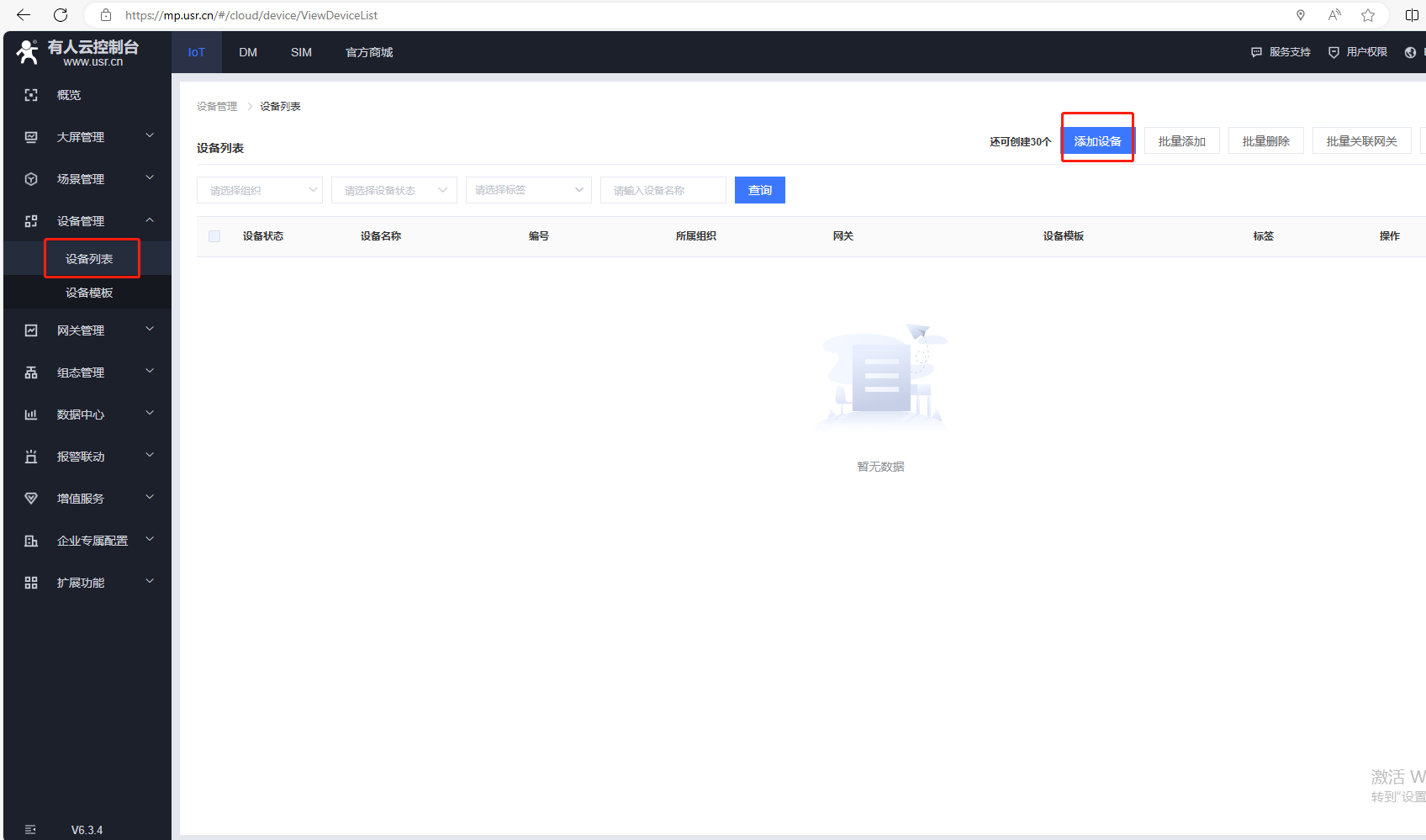

（3）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。
（4）添加模板，輸入設備名稱，點擊選擇模板。

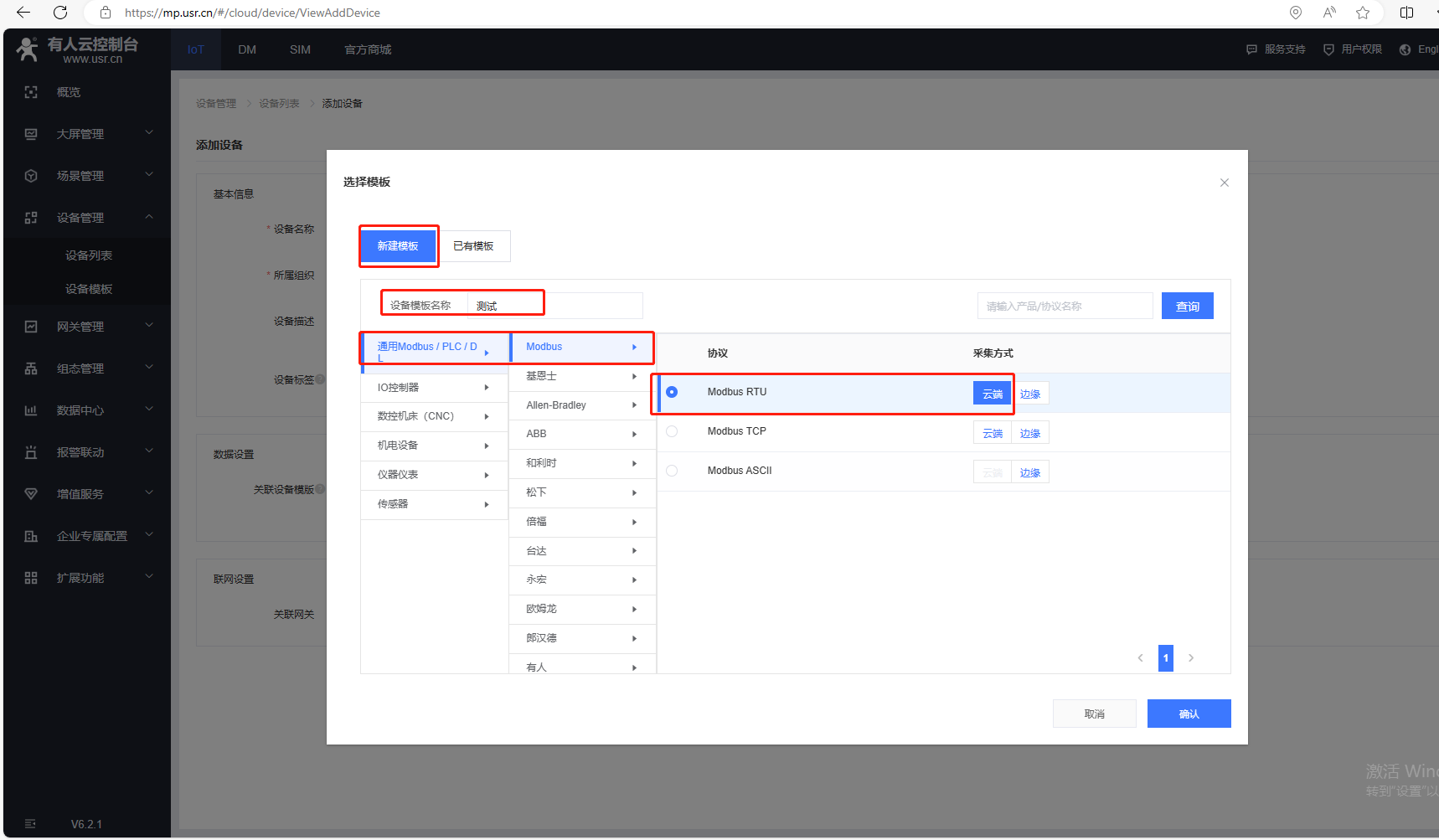

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

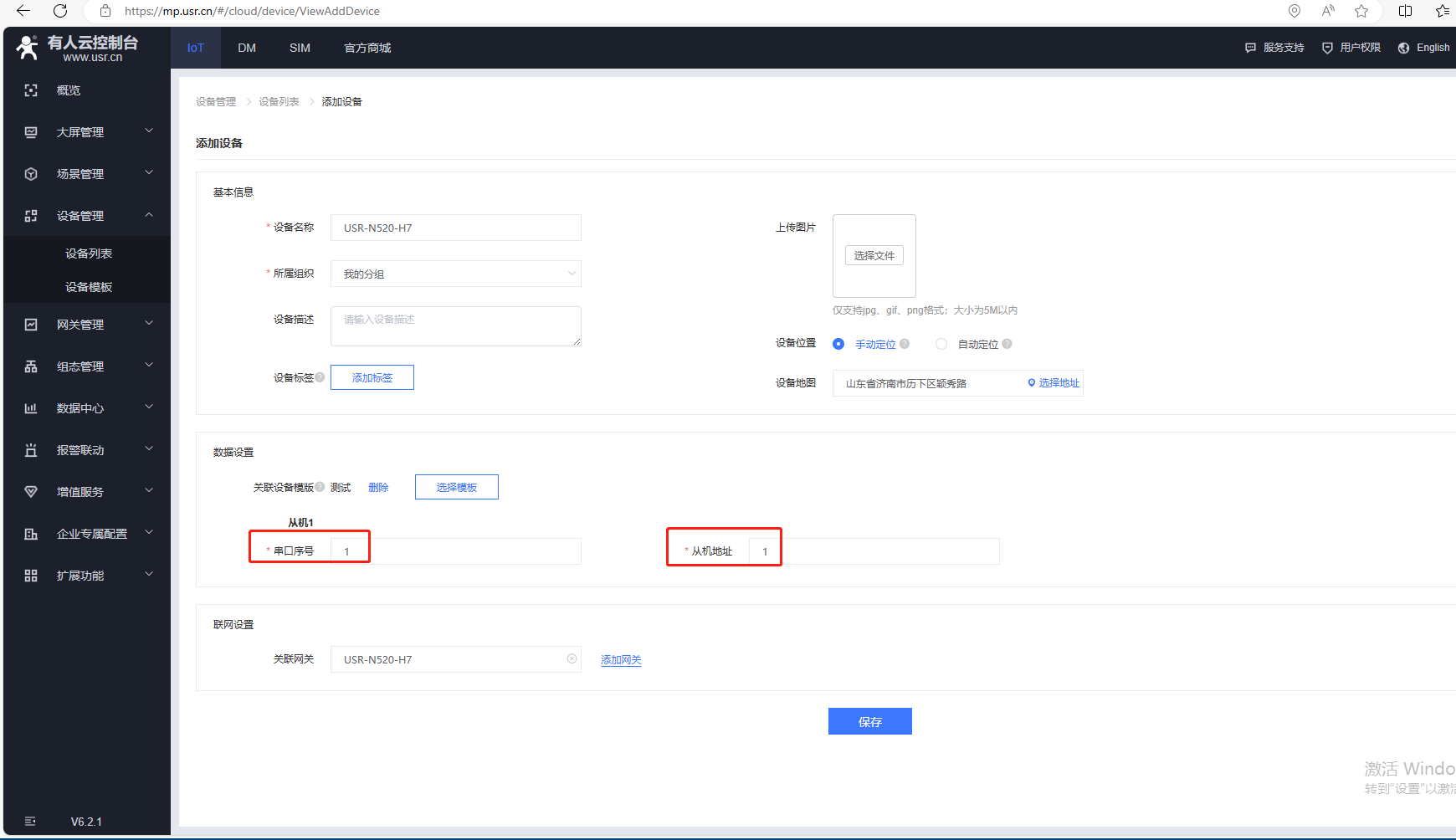

（5）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）
聯網設置，關聯網關選擇自身設備，USR-N520-H7，最后點擊保存。

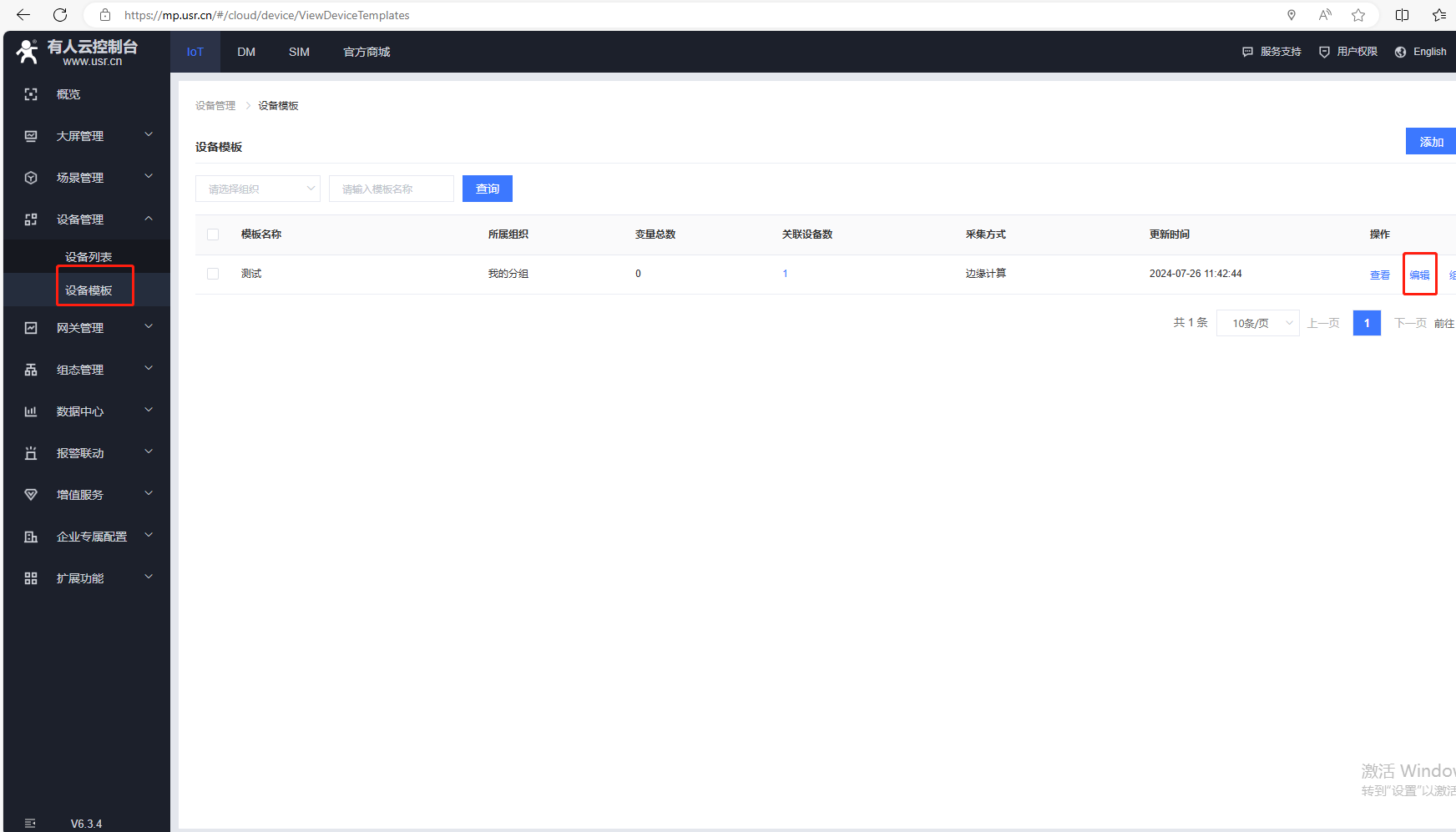

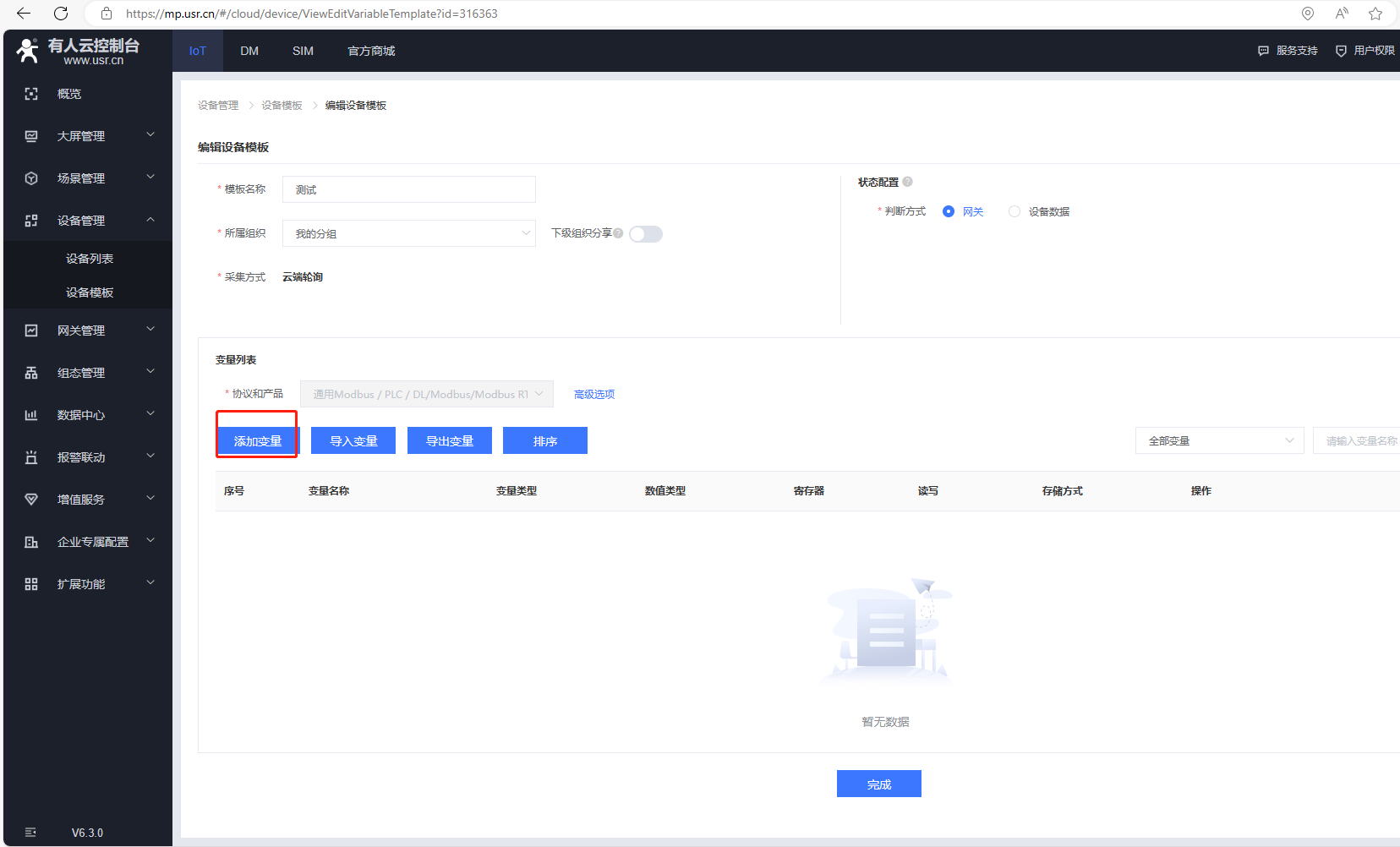

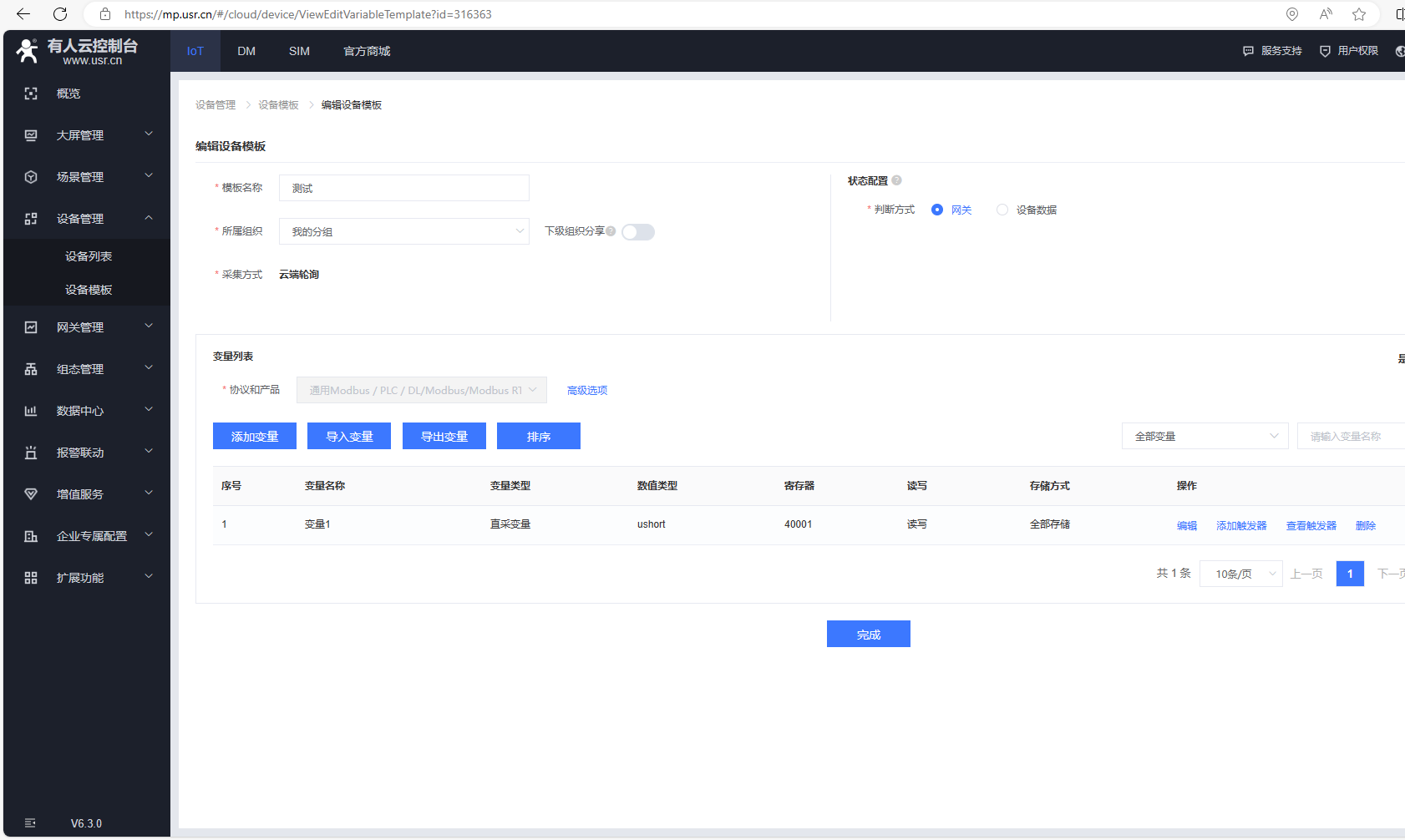

（6）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

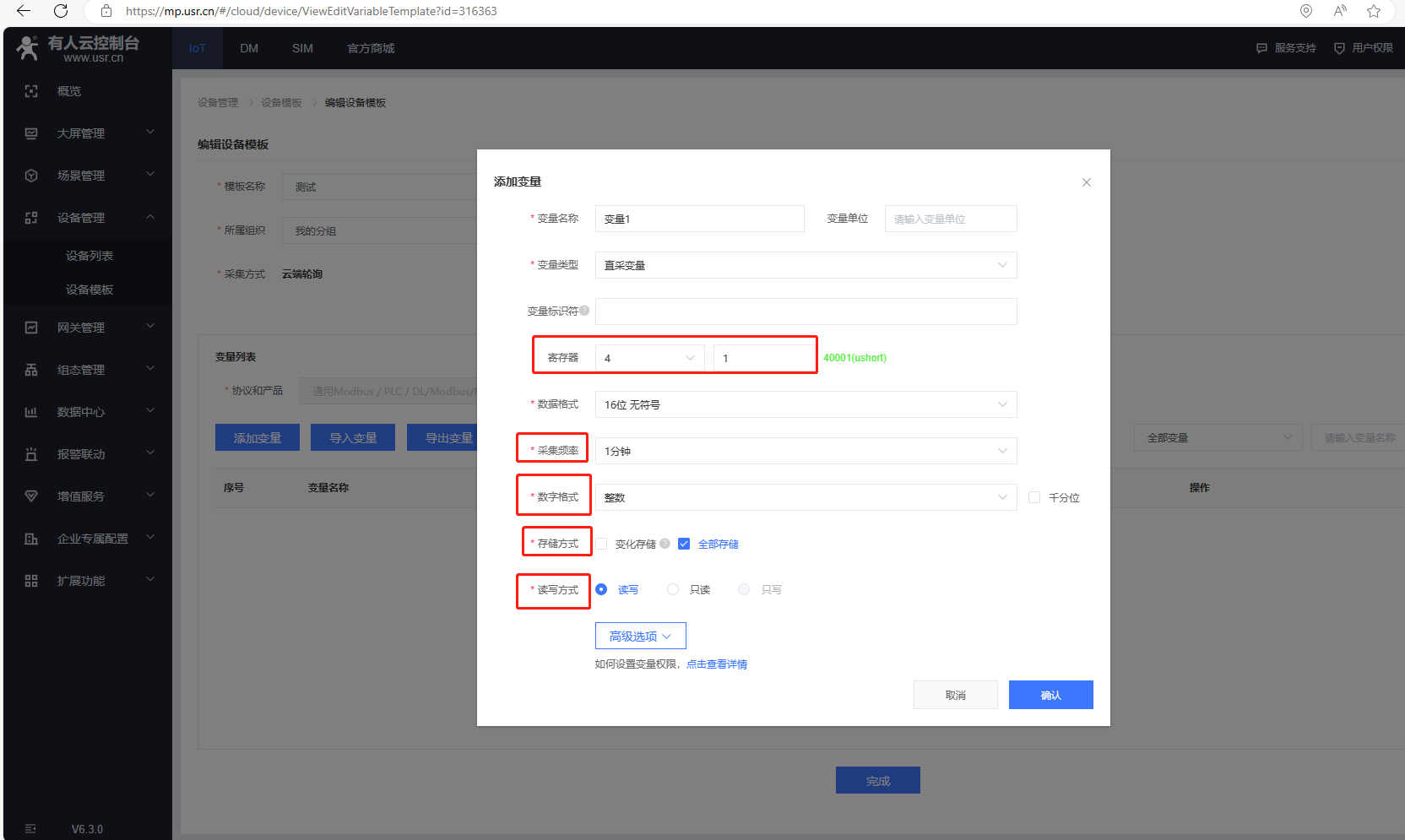

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。
可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。
四、USR-N520-H7參數設置
1、局域網搜索N520 IP

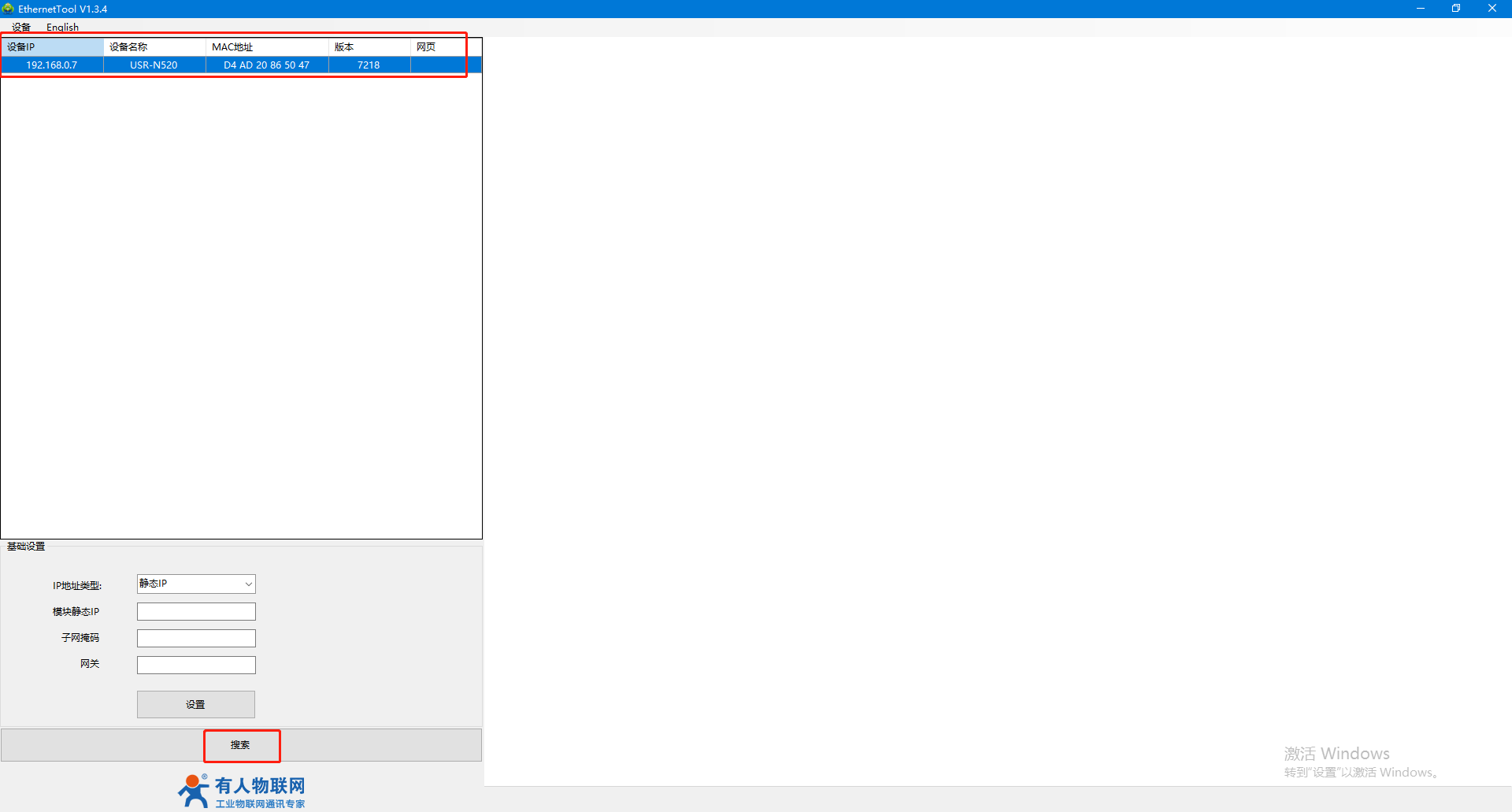

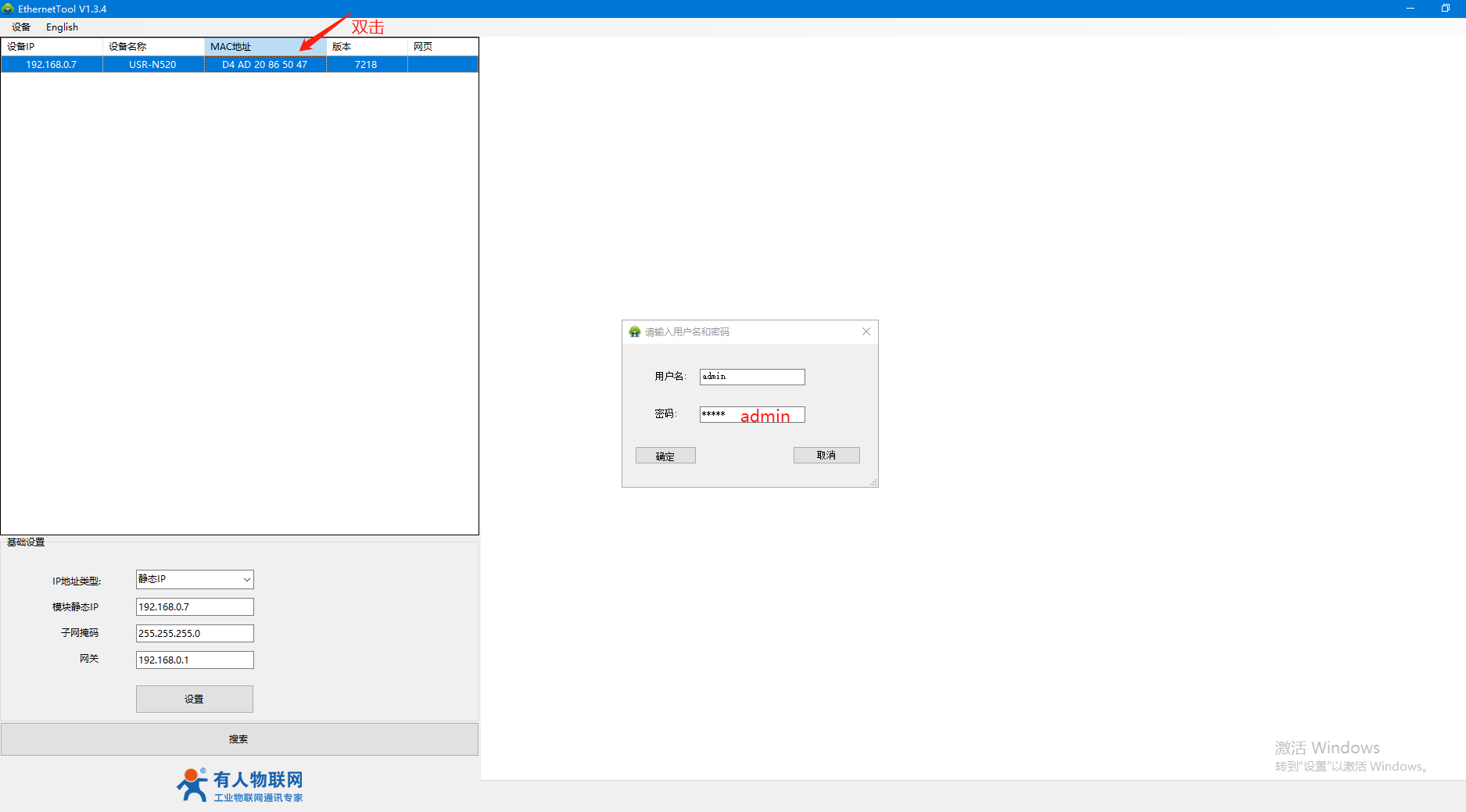

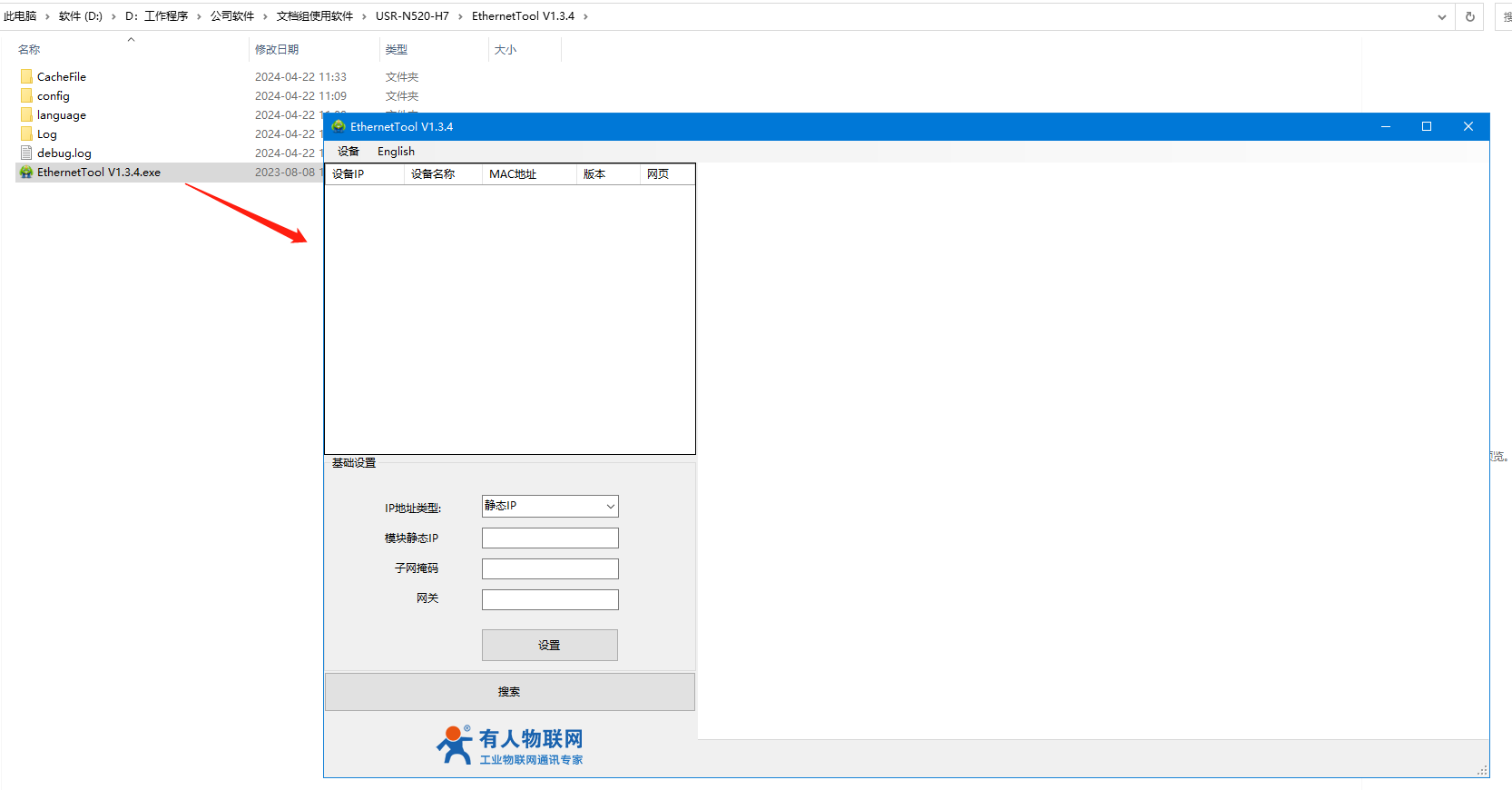

N520和電腦網線直連，打開H7軟件，搜到N520的IP。用戶名和密碼都是admin。

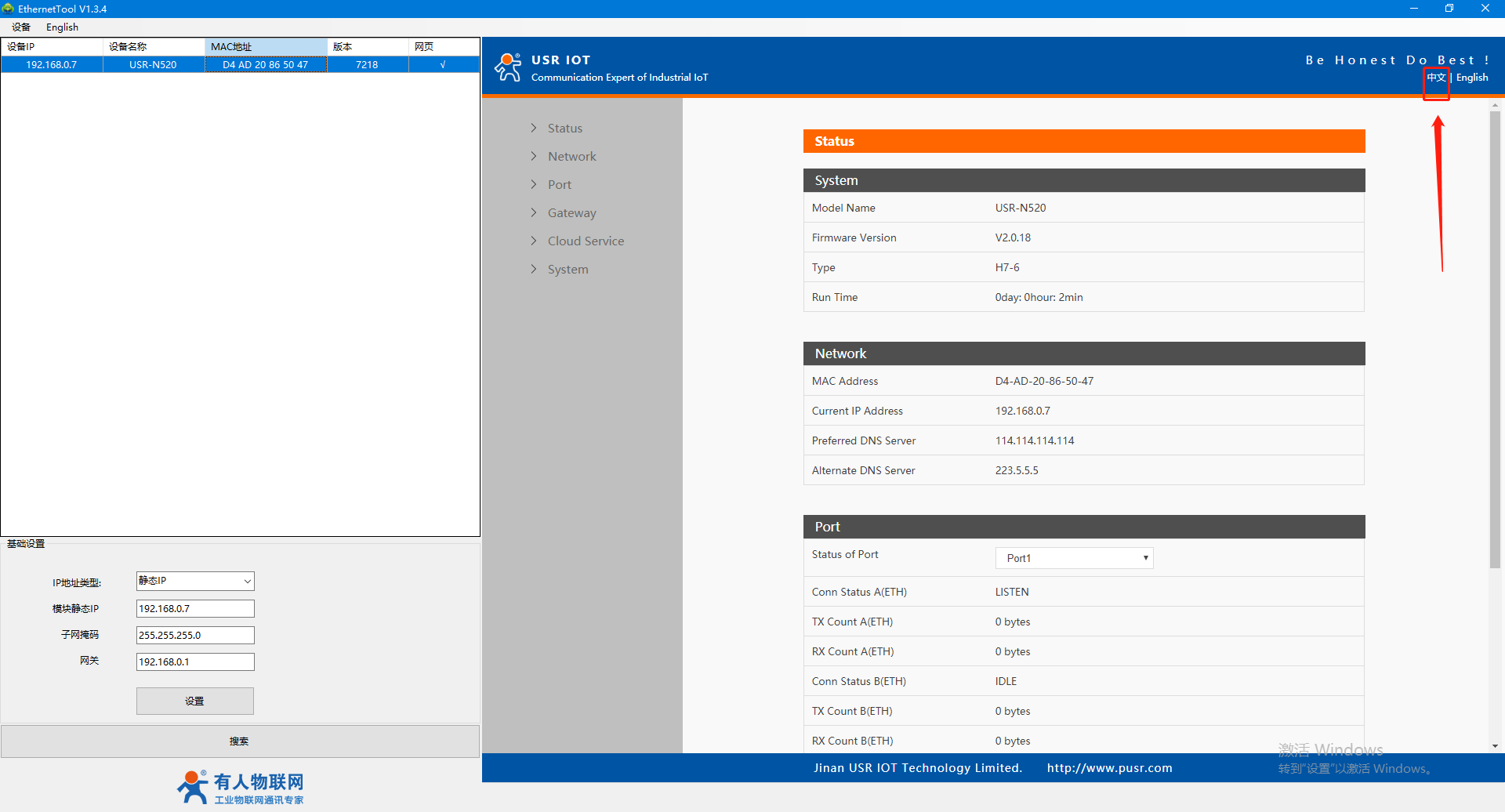

2、N520網頁切換中文顯示
3、設置連接有人云服務器參數

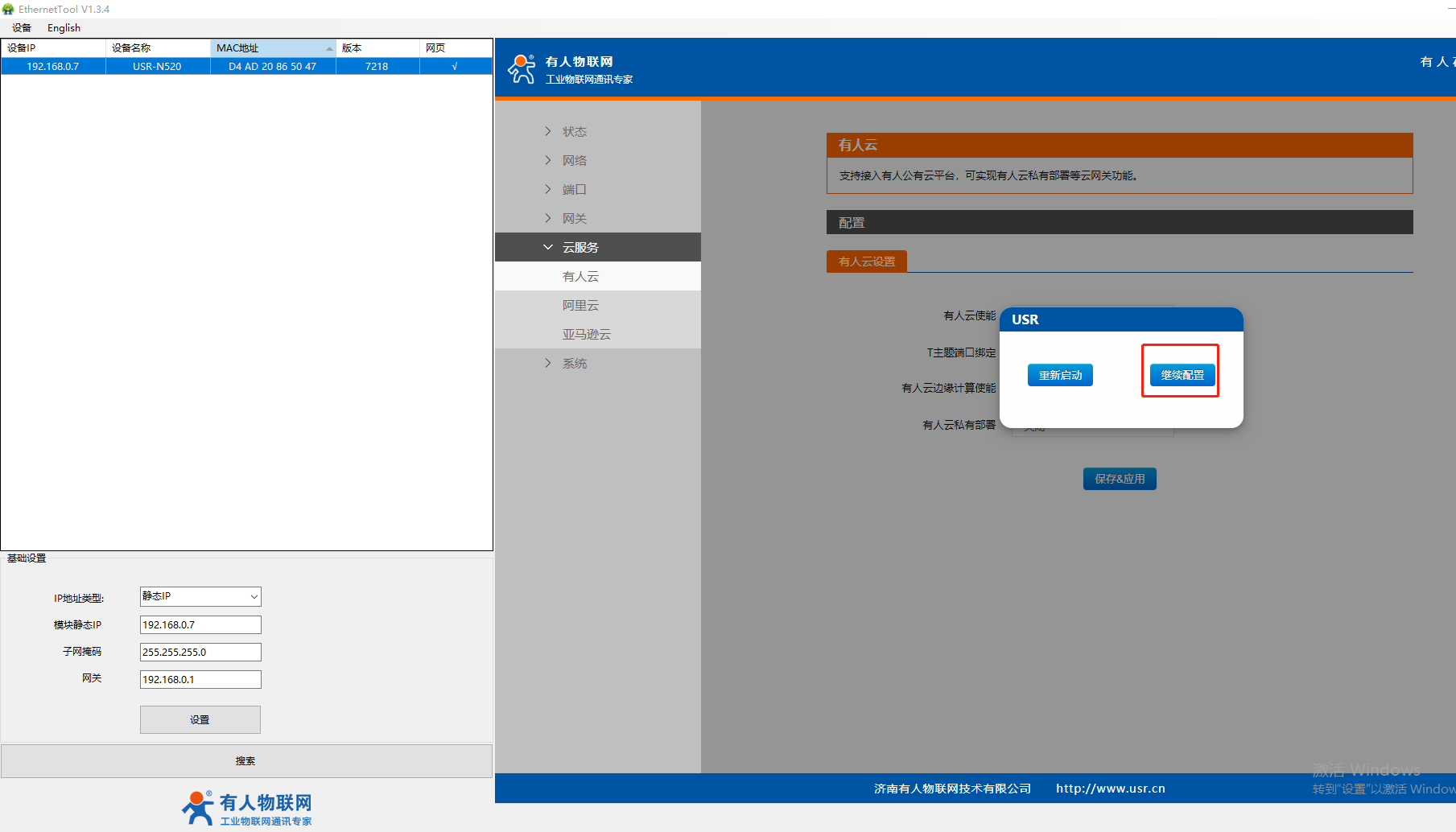

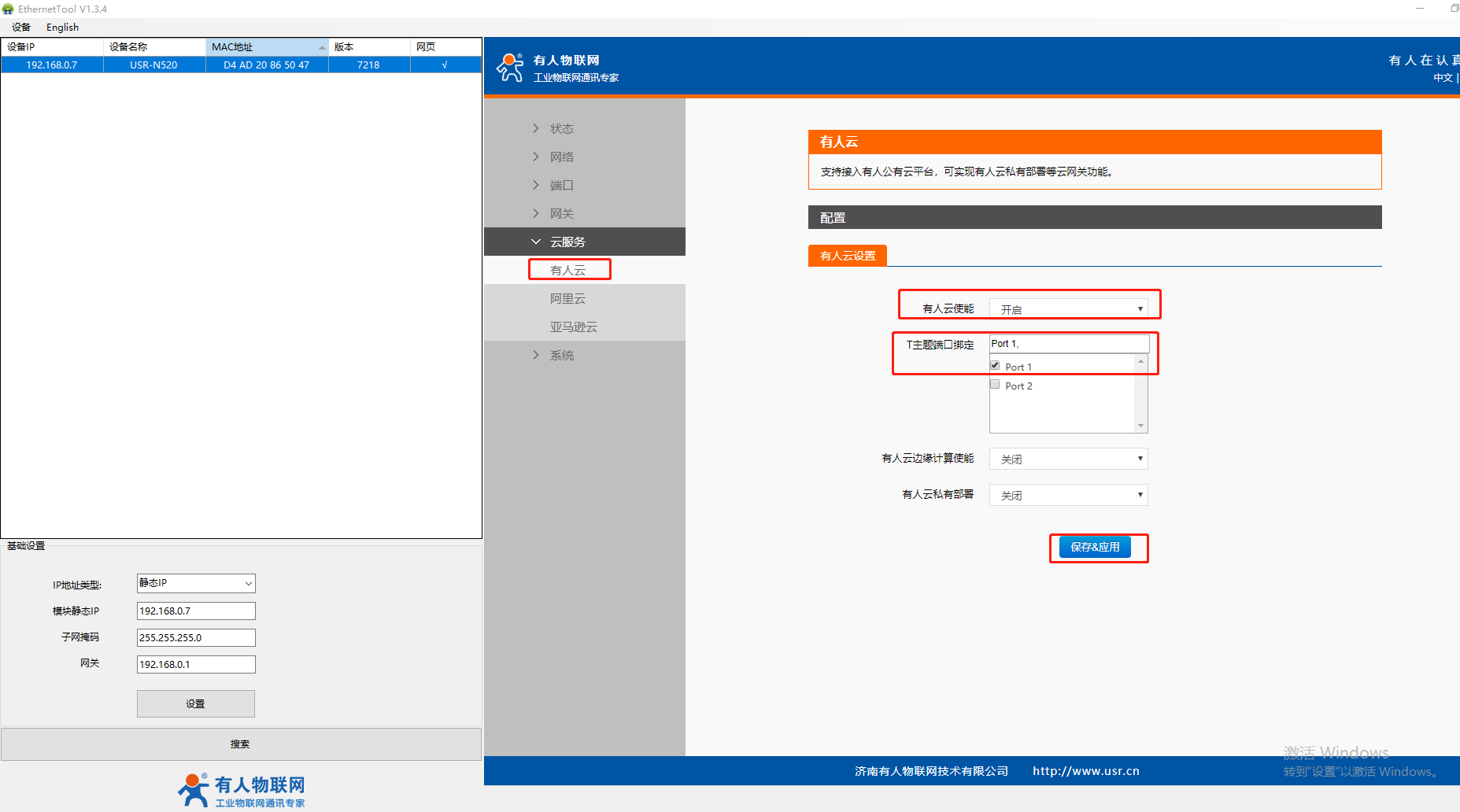

打開云服務，點擊有人云，將有人云使能開啟，T主題端口綁定選擇Port1,先不重新啟動，點擊繼續配置。
4、將IP獲取方式改為DHCP

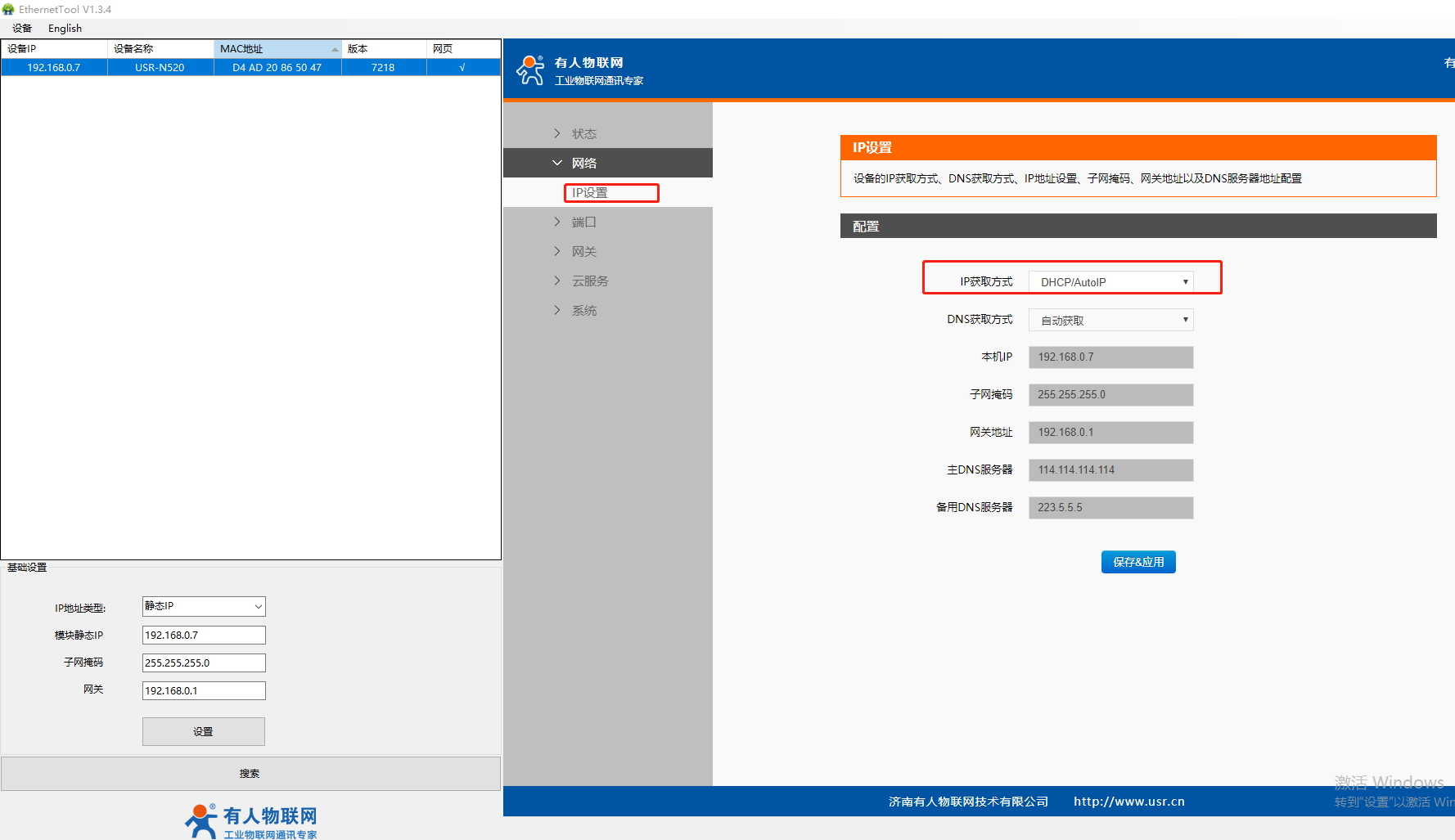

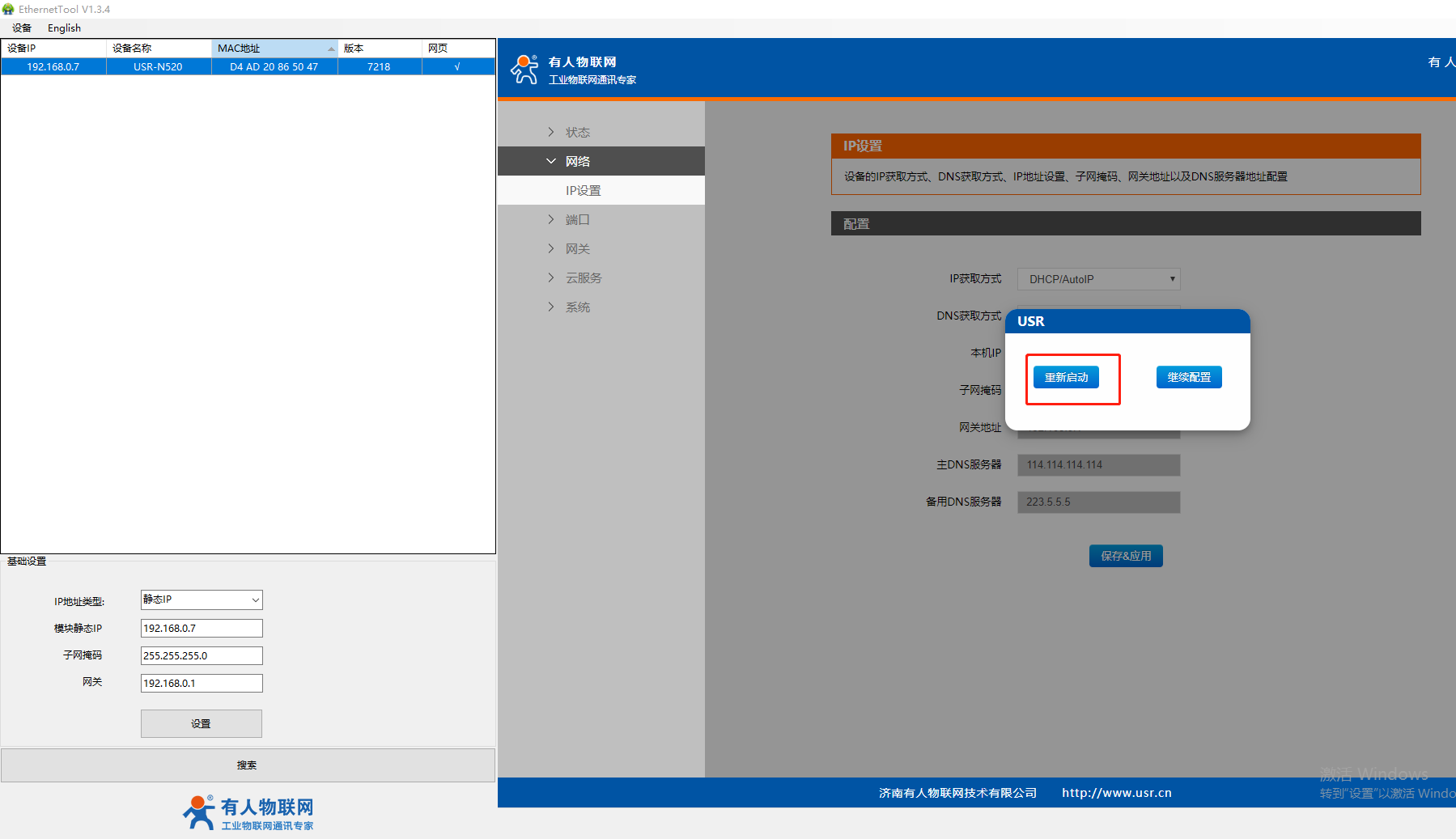

網絡，IP設置，將IP獲取方式靜態改為DHCP動態獲取IP，點擊保存&應用。
5、點擊重新啟動

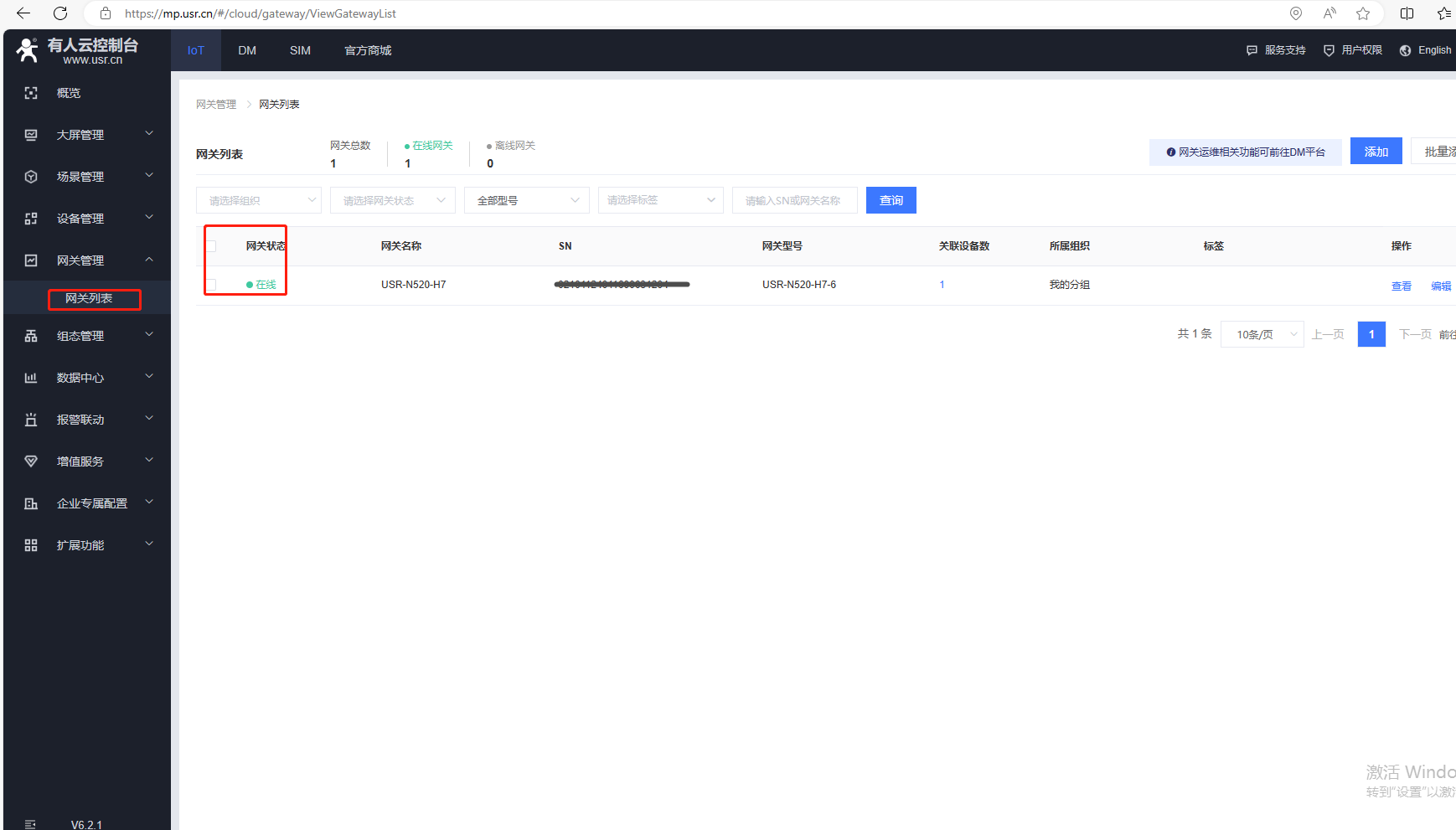

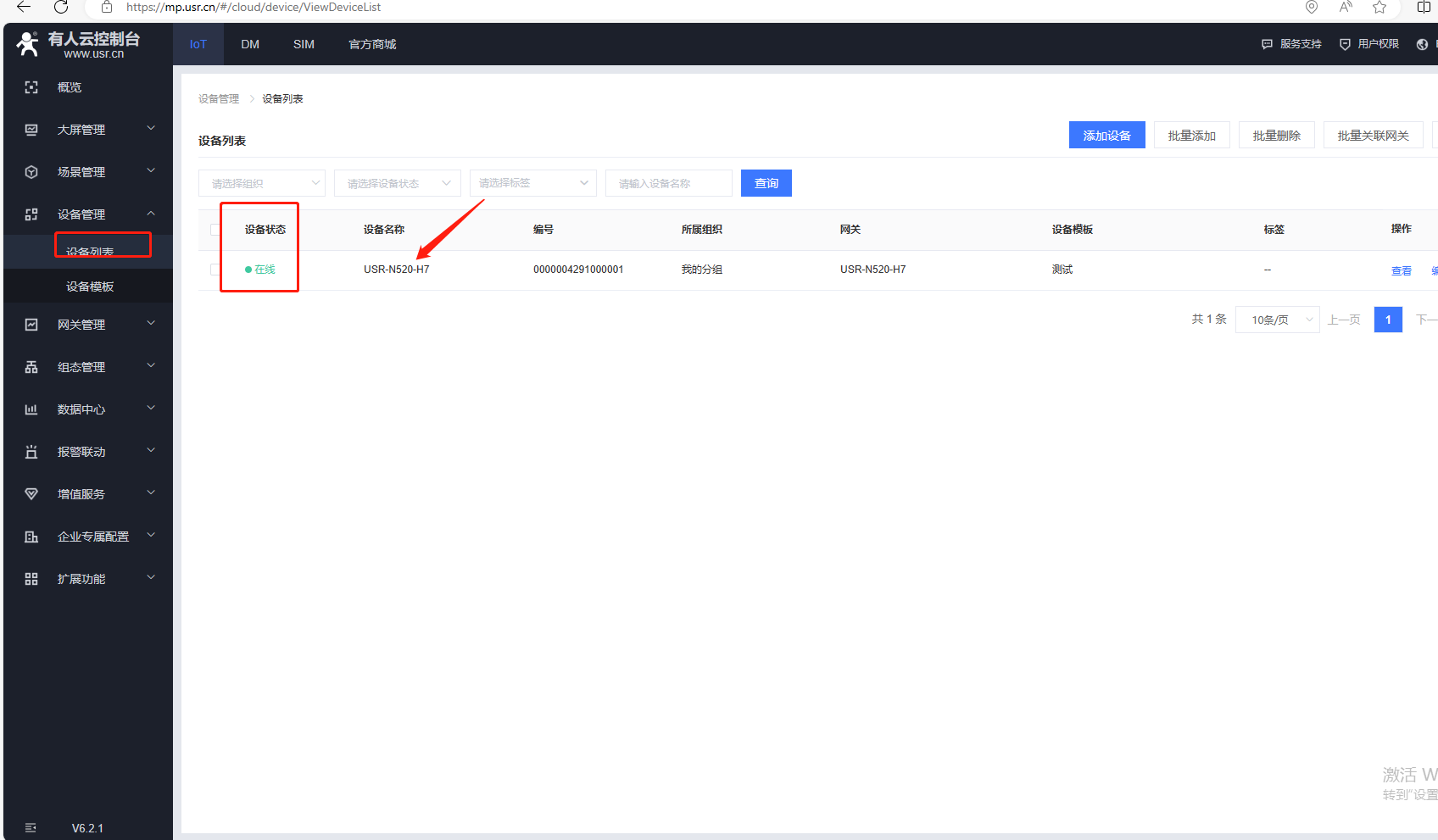

6、有人云設備在線
4、返回設備列表，點擊設備名稱，可以去查看變量當前值。
五、數據調試
1、打開串口軟件MODBUS slave軟件，配置參數

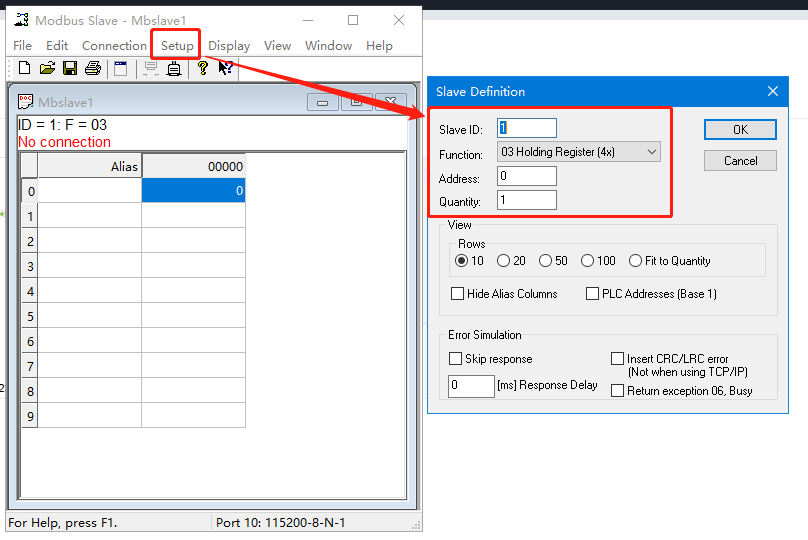

（1）點擊Setup，Slave ID從機地址用1，Function功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集寄存器地址0的數據。

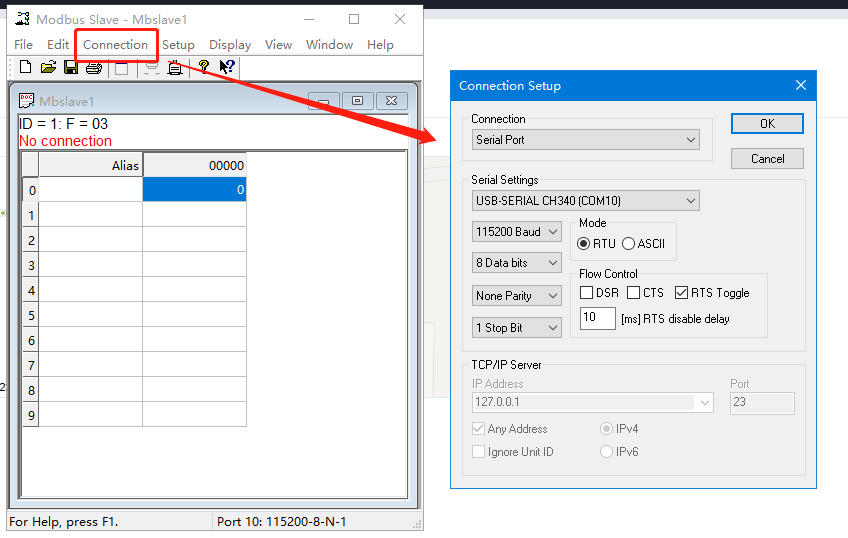

（2）點擊Connection,選擇串口，對應USR-N520-H7所接USB-RS485串口線的COM口號，串口參數和USR-N520-H7串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

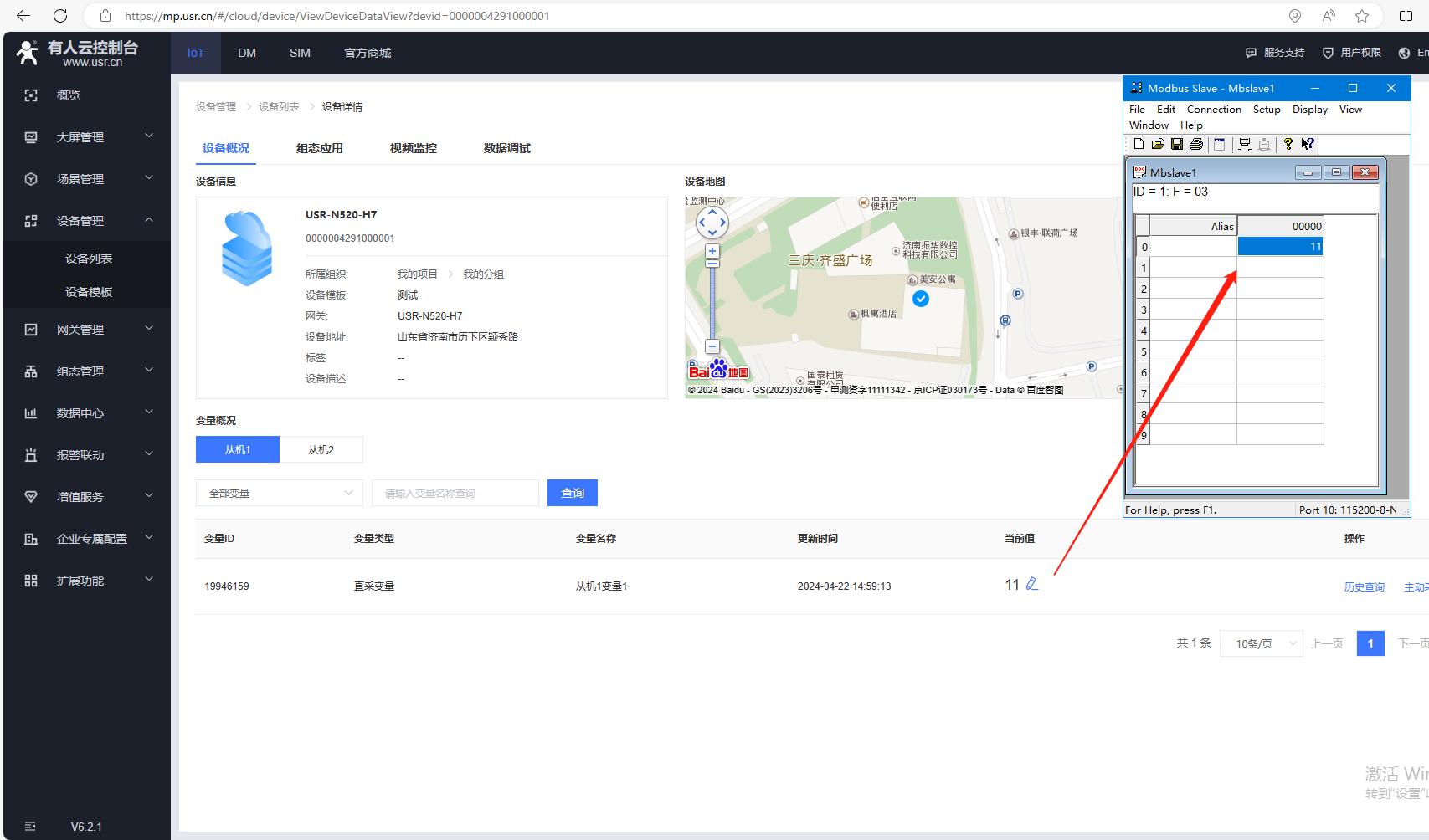

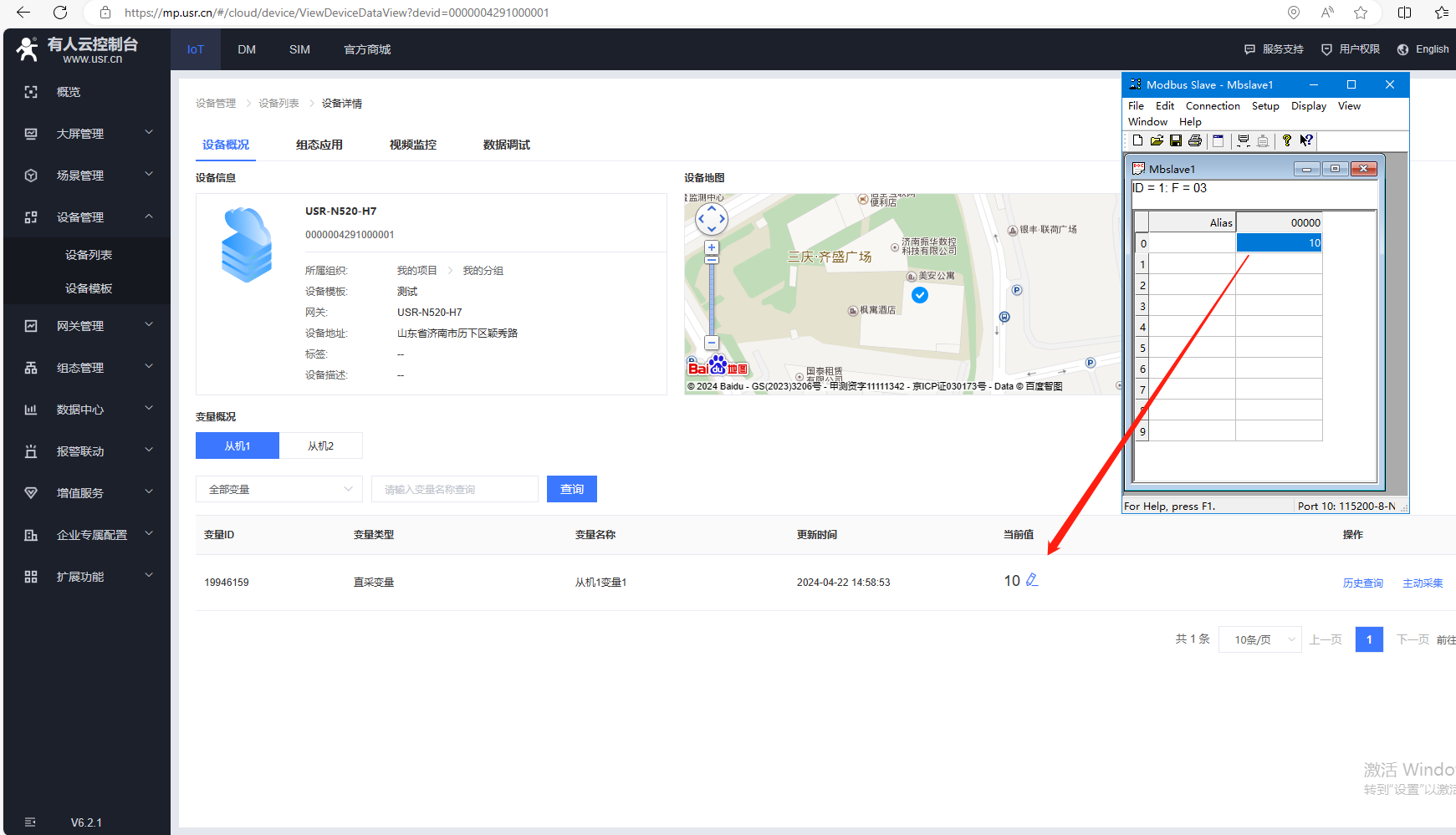

2、改變MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機1，寄存器輸入10，有人云1分鐘采集數據10，有人云寫數據11，對應MODBUS SLAVE串口寄存器顯示數據11。
編寫人：金志方 編寫日期：2024-07-26
審核人：金志方 審核日期：2024-07-26
訂正版本：V1.0 訂正內容：初稿
