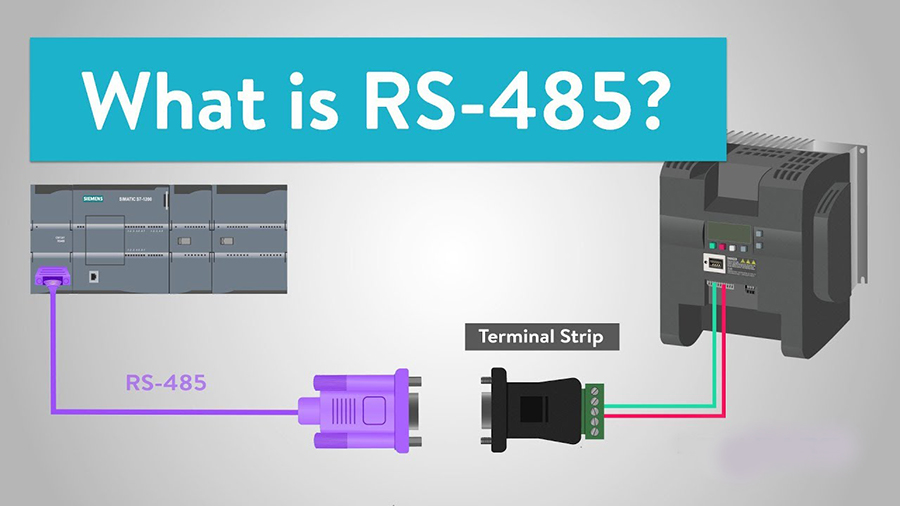

雖然以太網是多種設備中最常用的通信協議，從消費類小工具到工業設備，但通常被稱為RS485的TIA/EIA485仍然廣泛用于工業設備，即使它比以太網更早。讓我們看看為什么它仍在使用中，以及為什么在聯網設備中，我們決定將它用作我們?cè)O(shè)備的標準通信協議。

許多人在處理通信標準時經常感到困惑。通常，諸如“RS485”、“USB”和“以太網”之類的術語可以互換，就好像它們可以互換并完成相同的工作一樣。但實際上，RS485標準只是一個物理層標準。它定義了發射器和接收器的電氣特性。最重要的是，必須使用應用層來處理設備地址、校驗和、數據包沖突、主/從拓?fù)洹Y(jié)構等。在以太網和USB的情況下，這些協議定義了物理層和應用層在他們的通信標準中。

假如人類的聲音用作發射器，將耳朵用作接收器。這是我們的物理層，我們傳輸信息的方式。在我們的數字時代，物理層的另一個例子也可以是傳輸我們信息的SMS。從我們的角度來看，它仍然是一個物理層。就人類而言，應用層是語言。這就是我們組織信息的方式。它們有數百個，即使它們使用相同的物理層，它們也不一定兼容。

為什么RS485在以太網中幸存

以太網(IEEE 802.3)是當今使用最廣泛的網絡協議。它也是一種串行通信標準。由于它被用于許多現代網絡，問題是為什么它沒有取代RS485及其其他變體(RS232、RS422)。

在比較RS485和以太網時，RS485設計用于主/從拓?fù)洹Ｔ谶@個系統中，主站輪詢每個從站，等待響應，然后輪詢下一個從站。這通過避免數據包的沖突允許確定性行為。然而，以太網沒有避免數據包沖突的內置方法。在過程控制或機器人控制等應用中，對我們而言，確定性行為是強制性的，而通信速度通常足夠高。以較低速度進行通信還具有對工業環境中存在的噪音更具彈性的優勢。

RS485標準

RS485能夠在半雙工多點配置中支持多達 32 個驅動器和多達 32 個接收器。接收器輸入靈敏度為 ±200mV，這意味著要識別 1 或 0 位，接收器必須看到 +200mV 和 -200mV 之間的信號電平。最小接收器輸入阻抗為12kΩ，驅動器輸出電壓最小為±1.5V，最大為±5V。這是一個多點 RS-485 總線的示例。

電纜長度

當數據速率低于 100k bps 時，RS485 的傳輸距離可達 1200m(4000 英尺)。在更高的數據速率下，必須減少電纜長度。

長電纜可以充當傳輸線，在這種情況下，應注意正確連接網絡。

網絡拓?fù)浣Y(jié)構

網絡拓?fù)錄Q定了設備連接在一起的方式。在這些可能性中，RS485 的最佳網絡拓?fù)涫蔷栈ㄦ?或線)，因?yàn)檫@種拓?fù)鋵?duì)信號完整性的影響最小。總線拓?fù)?使用 stub 的主干)是可以的，但是隨著每個 stub 的長度增加，由于通信線路上的信號失真，可以傳輸?shù)淖畲髷?shù)據速率會降低。

雙絞線電纜

為 RS485 使用雙絞線有助于減少電磁干擾。雙絞線允許線路上的噪聲在兩條線上等效。噪聲仍然存在，但由于接收器查看兩個信號之間的差異，因此該差異不受噪聲影響，因此接收器可以準確地在最后重新建立原始信號。

終端電阻

端接電纜是在電纜兩端的差分線上添加一個電阻器的操作。這樣做的目的是減少或消除阻抗不匹配引起的線路上的反射系數。RS-485 標準中的電阻定義為 120 歐姆。這種反射會導致接收器輸入端出現干擾，進而影響信號完整性。這種現象與數據速率和電纜長度密切相關。因此，在某些使用低數據速率和短電纜的情況下，RS-485 可以在沒有終端電阻的情況下工作。但作為預防措施并避免任何問題，應始終使用電阻器。

RS485的使用率更高，主要是因?yàn)樗乖搿⒑?jiǎn)單且有效。它也是工業設備中廣泛使用的協議，這意味著可以在網絡上輕松找到資源。Modbus RTU 用作通信協議。這些設備有一個終端電阻，可以通過我們提供的用戶界面軟件輕松激活。此外，支持許多其他工業協議，例如：Ethernet/IP、TCP/IP、DeviceNet、CANopen 和 EtherCAT。
