串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45 USR-TCP232-T是用來將TCP網絡數據包或UDP數據包與RS232接口數據實現透明傳輸的設備，模塊體積小巧，功耗低，搭載ARM處理器，速度快，穩定性高，工作模式UDP和TCP Client。

本串口轉以太網模塊批量優惠，可提供定制服務，定制功能百片起訂。

關鍵字：TCP/IP, TCP, UDP, 串口RS232, 串口聯網, 模塊, 以太網

1、產品介紹

1.1 產品簡介

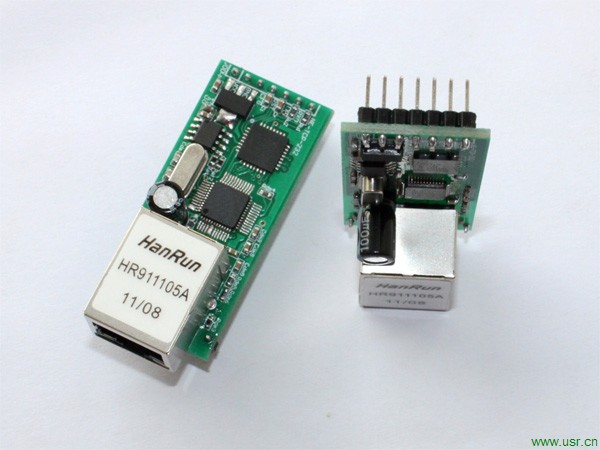

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45 USR-TCP232-T是用來將TCP網絡數據包或UDP數據包與RS232接口數據實現透明傳輸的設備，模塊體積小巧，功耗低，搭載ARM處理器，速度快，穩定性高。
這是一款多功能型嵌入式以太網串口數據轉換模塊, 它內部集成了 TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。
模塊集成 10/100M 自適應以太網接口, 串口通信最高波特率高達 230.4Kbps, 具有TCP Client, UDP工作模式, 通過軟件輕松配置。

1.2 串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45功能特點

1. 10/100M 自適應以太網接口;
2. 支持 AUTO MDI/MDIX，可使用交叉網線或平行網線連接;
3. 波特率在 115.2kbps 以上并且可以設置;
4. 工作方式可選擇 TCP Client, UDP工作模式;
5. 支持虛擬串口工作模式
6. 工作端口，目標 IP 地址和端口均可輕松設定;
7. 網絡斷開后自動斷開連接，保證整個網絡可靠的建立TCP連接;
8. 靈活的串口數據分幀設置，滿足用戶各種分包需求;
9. 提供配套的TCPIP編程資料;
10. UDP方式下禁止了包廣播，比同類產品抗干擾能力強;
11. 在高速發包的情況下，發熱仍然比較輕微。

1.3 串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45產品特性

1. 32 位 ARM CPU;
2. LAN 以太網: 10/100Mbps; 保護:內建2KV電磁隔離;
3. 串口 TTL ×1: TXD、RXD、GND;
4. 串口速率: 波特率: 從2400到256kbps可設置，最高可達3Mbps;
5. 網絡協議: ETHERNET、ARP、IP、UDP、TCP;
6. 工具軟件: 模塊配置軟件、TCP/UDP測試工具、串口調試軟件;
7. 配置方式: 串口/網絡，免費提供配套軟件.
8. 電源: 雙電源接口: 3.3V DC或者4.5~5V
9. 機械參數: 模塊尺寸(L×W×H): 55×23×23(mm) 含網口和插針
   PCB尺寸(L×W): 50.4×22.6(mm)
10. 工作溫度: 工業級: -25~75°C.
11. 保存環境: -40~85°C, 5~95%RH.

1.4 串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45訂貨型號

型號說明：USR 表示有人科技，及我公司品牌，TCP232表示TCPIP轉串口模塊系列產品，2/4/T表示串口端電平形式。

1.5 電氣參數

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45
模塊電壓：模塊采用雙供電接口
VCC：DC典型值3.3V，最小3.15，最大3.45 V，適合3.3V單片機系統
VDD：DC 典型值 5V，最小4.5V，最大5.5V，適合5V單片機系統
模塊電流：最大180 mA
工作溫度：-25~75 °C
保存溫度：-40~85 °C

2、工作模式

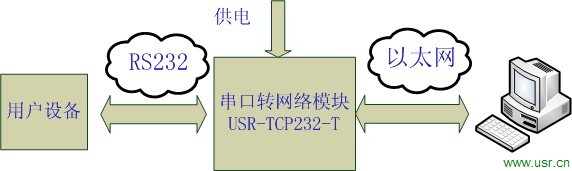

2.1 系統框圖

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45 USR-TCP232-T是連接串口設備到網絡的橋梁，借助此模塊，用戶可以輕松實現設備聯網管理和控制功能，應用框圖如下。

注：為了安全性考慮，在默認情況下，模塊只接受從設定的目標機器的IP和設定的目標機器端口發送過來的數據，并且模塊只往設定的目標位置發送數據。
您可以很容易的即時控制模塊的設置進行修改發送目標(后面有介紹)，也可以定制特殊功能產品，如不驗證來源IP，以接受多個IP發送的數據，實現多對一。

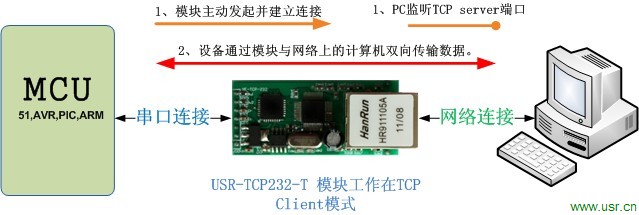

2.2 TCP Client 模式

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45在TCP client模式下，模塊上電后根據自己的設置主動去連接到TCP server服務器端，然后建立一個長連接，之后的數據進行透明傳輸。此模式下，TCP server的IP需要對模塊可見，可見的意思是通過模塊所在的IP可以直接PING通服務器IP，服務器端可以是互聯網的固定IP，也可以是和模塊同一個局域網的內網IP。

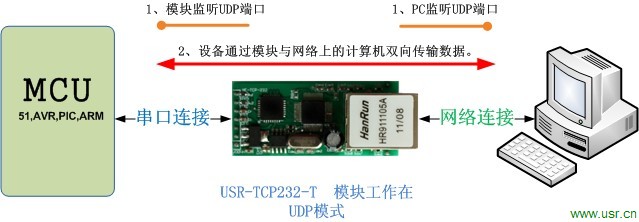

2.3 UDP 模式

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45在UDP模式下，模塊上電后監聽設置的端口，不主動建立連接，當有數據從通過傳過來時，轉發到串口，當串口收到數據時，通過網絡發送到模塊設置的IP和端口。

3、硬件說明

3.1工作指示燈

      串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45 模塊的工作指示燈在網口上，有紅綠兩個指示燈。

3.2 引腳說明

模塊的CPU工作電壓為3.3V，但是引腳可以承受5V的電壓，TTL電平設計也是兼容3.3V和5V的，模塊的引腳間距為2.54mm，100mil，具體說明如下。

       網口的連接，模塊的網口是10M/100M自適應，支持AUTO MDI/MDIX，可任意交叉網線或平行網線連接，也就是說你可以使用直連網線與計算機直接連接，也可以進行測試。

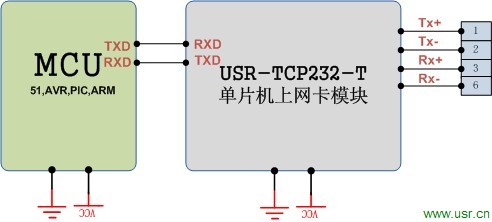

3.3 串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45連接框圖

請一定注意 USR-TCP232-T模塊的插針引腳是TTL電平，不要和232電平的設備進行直接連接，否則會燒壞模塊。

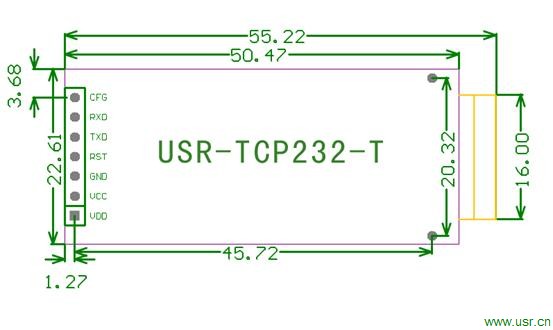

3.4 模塊封裝

如果需要，我們可以提供模塊的封裝文件，方便您在畫PCB時使用。
下圖單位標注單位為mm，插針孔距全部是100mil的整數倍，方便在萬用板上使用。

4、應用結構圖

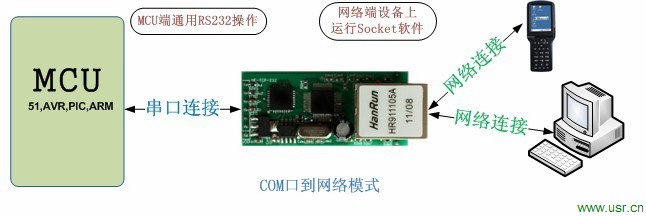

4.1 COM口到網絡模式

此為最常用工作模式，模塊一頭接COM口，另一頭接網絡，實現網絡和COM之間的轉換，此模式下，計算機需要編寫網絡應用程序，基于socket發送和接收數據。
使用者需要掌握網絡編程知識。串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45

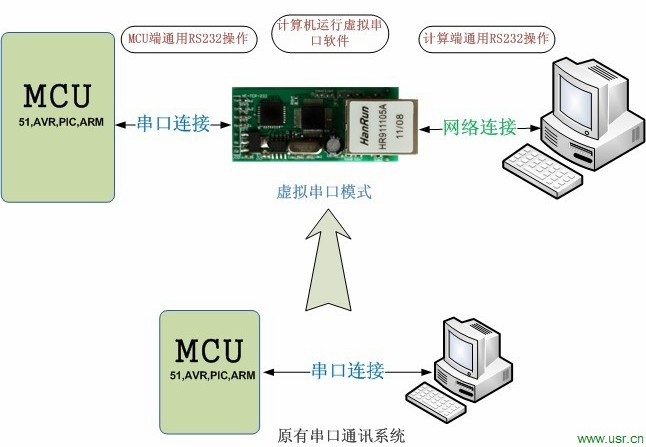

4.2 虛擬串口模式

虛擬串口模式下，用戶不需要對原來的系統做任何更改，只需要在計算機上安裝VSPM軟件，做好相應設置即可，設置完成后，遠端的設備就和直接接在計算機上一樣。
不用修改原來的應用程序，應用程序依然像操作串口一樣操作遠端的設備。

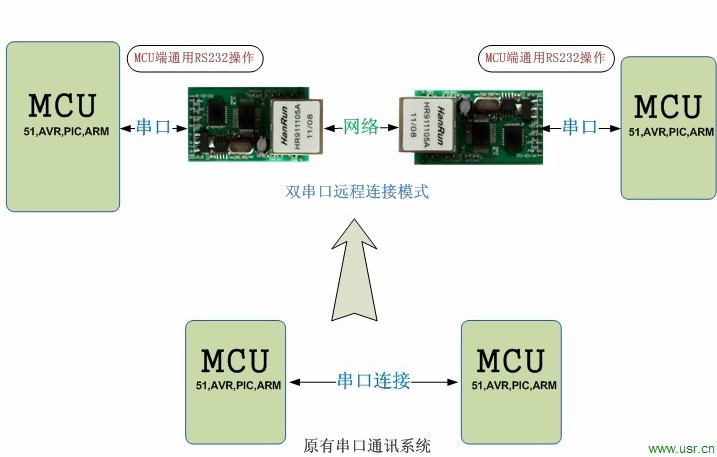

4.3 雙串口遠程連接模式

雙串口遠程連接模式是虛擬串口工作模式的一個升級，將2個設備的通訊距離延長，串口->網絡->網絡->串口。
不用修改應用程序，依然用串口方式操作。
模塊可以直接和模塊通過網線連接，也可以通過交換機或路由器連接。

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45

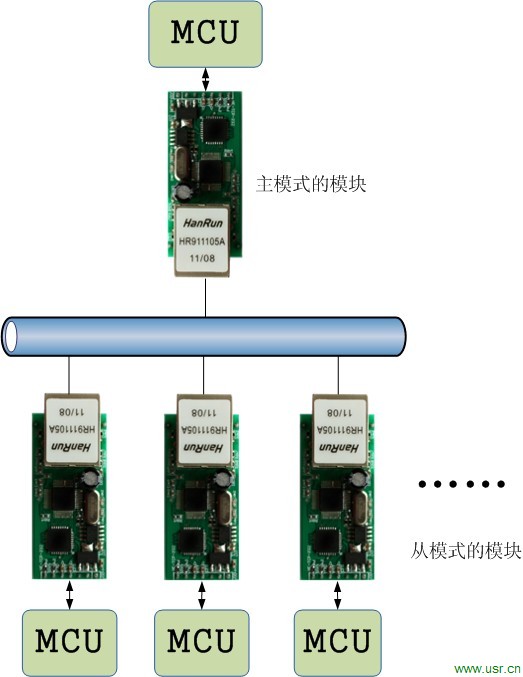

4.4 多對一服務器模式

此模式下模塊分主從，采用UDP方式，比TCP server模式更佳，不限制連接個數，但是主模塊不能向所有從模塊發送數據，因為它不知道該發給哪個模塊，只能向固定的某個模塊發送數據。
注：為了安全原因，模塊默認未開啟此功能，若需要時，請說明。

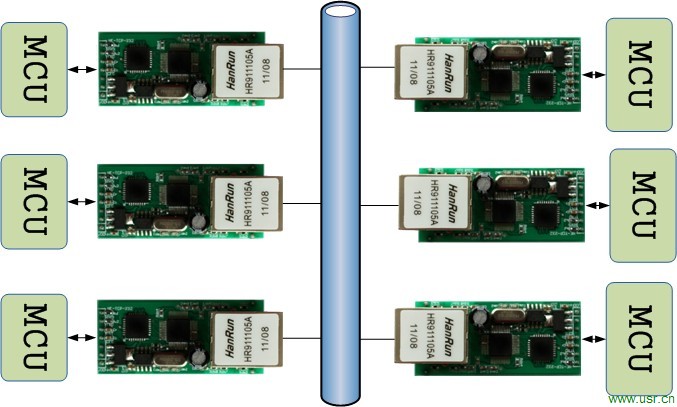

4.5 多對多任意通訊模式

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45，多對多模式下，CPU可以即時修改模塊的配置，修改發送數據的目的地址，后文描述如何進行設置。
高級功能，網絡串口，（需要服務器支持）無論你的設備在世界哪個角落，只要接入互聯網，就可以通過串口訪問到，相當于QQ，每個設備有自己的ID號，只要告訴模塊，要發給哪個ID，系統就會處理，并將數據送達。

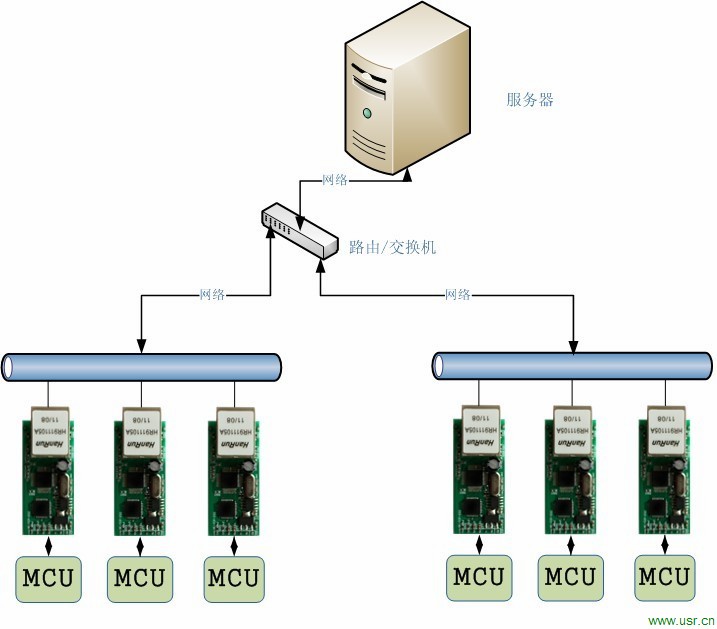

4.5服務器采集模式

服務器數據采集控制模式，是最常用的應用模式之一，串口服務器分布在網絡不同的位置，通過網絡將數據統一傳輸到服務器，并接收服務器的數據，這是物聯網最基本模型之一。

串口聯網|串口轉以太網模塊|串口轉網絡模塊|串口轉網口TCPIP RJ45 價格和報價請聯系我們，頁面下方有聯系方式。
